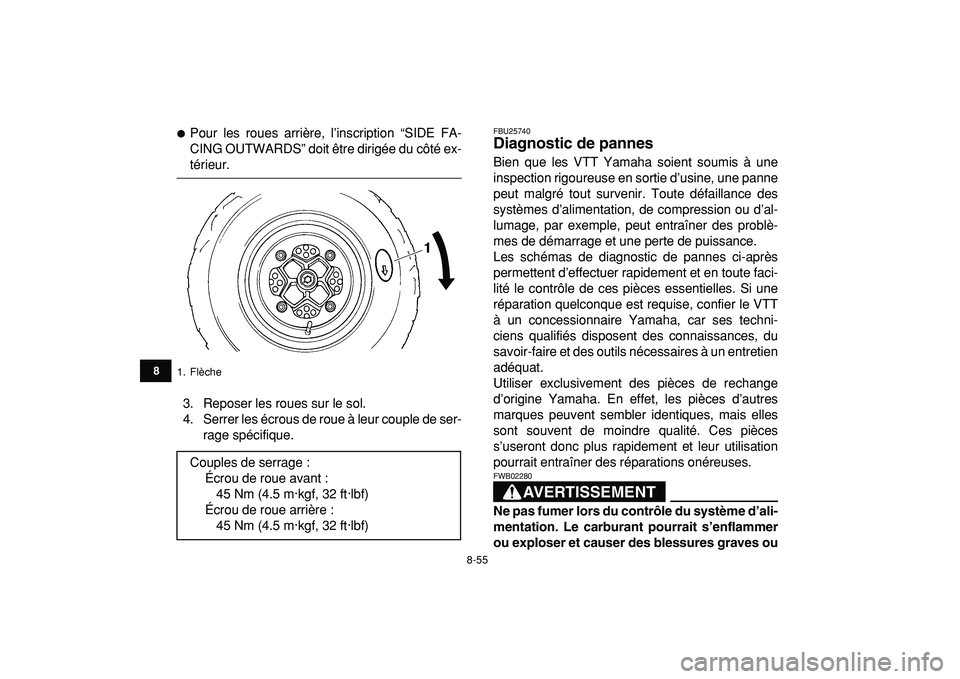

Pour les roues arrière, l’inscription “SIDE FA-
CING OUTWARDS” doit être dirigée du côté ex-
térieur.
3. Reposer les roues sur le sol.
4. Serrer les écrous de roue à leur couple de ser-
rage spécifique.
FBU25740
Diagnostic de pannes
Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-après
permettent d’effectuer rapidement et en toute faci-
lité le contrôle de ces pièces essentielles. Si une
réparation quelconque est requise, confier le VTT
à un concessionnaire Yamaha, car ses techni-
ciens qualifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un entretien
adéquat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.AVERTISSEMENT
FWB02280
Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
1. Flèche
Couples de serrage :
Écrou de roue avant :
45 Nm (4.5 m·kgf, 32 ft·lbf)
Écrou de roue arrière :
45 Nm (4.5 m·kgf, 32 ft·lbf)
10-1
1
2
3
4
5
6
7
8
910
11
FBU25960

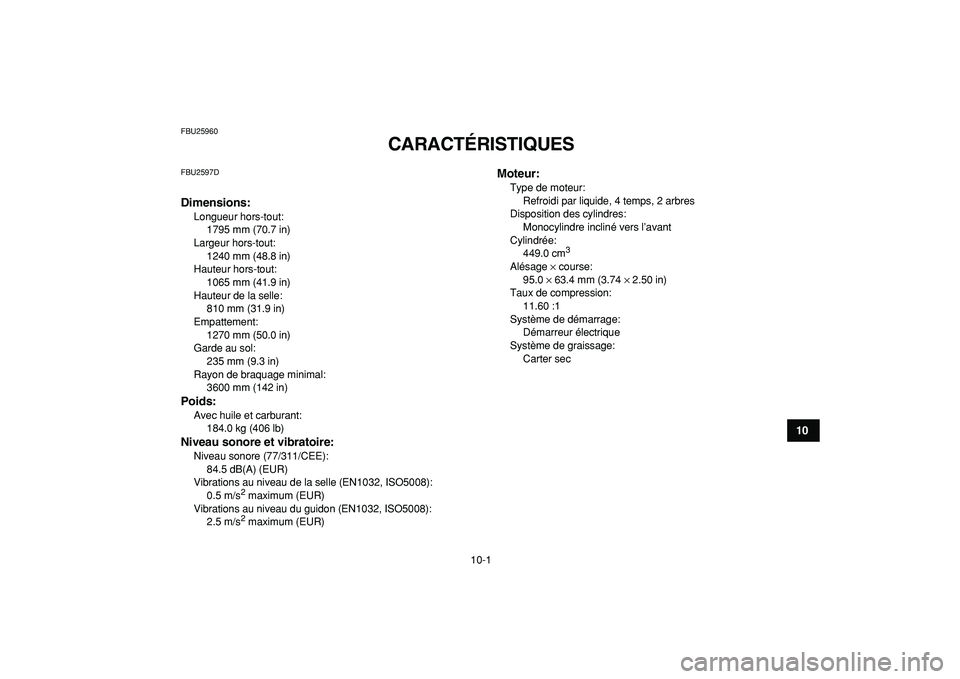

CARACTÉRISTIQUES
FBU2597D
Dimensions:
Longueur hors-tout:
1795 mm (70.7 in)
Largeur hors-tout:
1240 mm (48.8 in)
Hauteur hors-tout:
1065 mm (41.9 in)
Hauteur de la selle:
810 mm (31.9 in)
Empattement:
1270 mm (50.0 in)
Garde au sol:
235 mm (9.3 in)
Rayon de braquage minimal:
3600 mm (142 in)
Poids:
Avec huile et carburant:
184.0 kg (406 lb)
Niveau sonore et vibratoire:
Niveau sonore (77/311/CEE):
84.5 dB(A) (EUR)
Vibrations au niveau de la selle (EN1032, ISO5008):
0.5 m/s
2
maximum (EUR)
Vibrations au niveau du guidon (EN1032, ISO5008):
2.5 m/s
2
maximum (EUR)
Moteur:
Type de moteur:
Refroidi par liquide, 4 temps, 2 arbres
Disposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
449.0 cm
3
Alésage
×
course:
95.0
×
63.4 mm (3.74
×
2.50 in)
Taux de compression:
11.60 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter sec
