9-1
9
FBU25861
NETTOYAGE ET REMISAGE
FBU25903NettoyageIl est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des rai-
sons esthétiques, mais aussi parce que cela
contribue à améliorer ses performances et pro-
longe la durée de service de nombreuses pièces.1. Avant le nettoyage du VTT : a. Protéger la sortie du tube d’échappementafin d’éviter toute pénétration d’eau. Y
fixer par exemple un sac en plastique à
l’aide d’un gros élastique.
b. S’assurer que la bougie et tous les bou- chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais- seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas appliquer de dégrais-
sant sur la chaîne, les pignons ou les axes de
roue.
3. Éliminer la saleté et le dégraissant au tuyau d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail. AVERTISSEMENT ! Des freins mouil- lés peuvent réduire les performances de
freinage, ce qui augmente les risques
d’accident. Tester les freins après le net-
toyage. Actionner quelques fois les freins
en roulant lentement, afin de sécher les
garnitures.
[FWB02312]

ATTENTION : Une pres-
sion d’eau excessive peut provoquer des
infiltrations d’eau qui risqueraient d’en-
dommager les roulements de roue, les
freins, les joints de la boîte de vitesses et
l’équipement électrique. L’emploi abusif
de détergents sous forte pression, tels que
ceux utilisés dans les portiques de lavage
automatique, est nuisible au véhicule et
peut entraîner des réparations onéreuses.
[FCB00712]
4. Après avoir éliminé le plus gros de la saleté au tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un dé-
tergent doux). Une vieille brosse à dents ou
un goupillon conviennent parfaitement pour
nettoyer les parties difficiles d’accès.
U1TD61F0.book Page 1 Wednesday, July 2, 2014 3:19 PM

9-2
95. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Sécher la chaîne et la graisser afin de la pro- téger contre la rouille.
7. Nettoyer la housse de la selle avec un produit de nettoyage pour similicuir afin qu’elle
conserve sa souplesse et son lustre.
8. Afin de parfaire le travail, appliquer une cire pour automobiles sur toutes les surfaces
peintes et chromées. Ne pas employer de
cires détergentes. Celles-ci contiennent sou-
vent des abrasifs susceptibles d’abîmer la
peinture ou la finition. Une fois le nettoyage
t e r m i n é , m e t t r e l e m o t e u r e n m a r c h e e t l e l a i s -
ser tourner pendant plusieurs minutes.
FBU27262RemisageRemisage de courte durée
Veiller à remiser le VTT dans un endroit frais et
sec. Si les conditions de remisage l’exigent (pous-
sière excessive, etc.), couvrir le véhicule d’une
housse poreuse. ATTENTION : Entreposer un
VTT mouillé dans un endroit mal aéré ou le re- couvrir d’une bâche provoqueront des infiltra-
tions et de la rouille. Afin de prévenir la rouille,
éviter l’entreposage dans des caves humides,
des étables (en raison de la présence d’ammo-
niaque) et à proximité de produits chimiques
corrosifs.
[FCB00722]
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Suivre toutes les instructions de la section “Nettoyage” de ce chapitre.
2. Faire le plein de carburant et, si disponible, ajouter un stabilisateur de carburant afin
d’éviter que le carburant ne se dégrade.
3. Effectuer les étapes ci-dessous afin de proté- ger le cylindre, les segments, etc., de la cor-
rosion.a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile moteur dans l’orifice de bougie.
Quantité spécifiée :
7.5 ml de stabilisateur par litre d’essence
(1 oz par gallon)
U1TD61F0.book Page 2 Wednesday, July 2, 2014 3:19 PM

9-3
9
c. Remonter le capuchon de bougie sur la
bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie, remon- ter cette dernière et monter ensuite le ca-
puchon.
4. Lubrifier tous les câbles de commande ainsi que les articulations de tous les leviers et pé-
dales.
5. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis surélever le VTT de
sorte que ses roues ne reposent pas sur le
sol. S’il n’est pas possible de surélever les
roues, les tourner quelque peu chaque mois
de sorte que l’humidité ne se concentre pas
en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappement à l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau. 7. Déposer la batterie et la recharger complète-
ment. La conserver dans un endroit à l’abri de
l’humidité et la recharger une fois par mois.
Ne pas ranger la batterie dans un endroit ex-
cessivement chaud ou froid (moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)). Pour plus
d’informations au sujet de l’entreposage de la
batterie, se reporter à la page 8-44.
N.B.Effectuer toutes les réparations nécessaires avant
de remiser le VTT.
U1TD61F0.book Page 3 Wednesday, July 2, 2014 3:19 PM

10-1
10
FBU25962
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:1795 mm (70.7 in)
Largeur hors-tout: 1240 mm (48.8 in)
Hauteur hors-tout:
1065 mm (41.9 in)
Hauteur de la selle: 810 mm (31.9 in)
Empattement: 1270 mm (50.0 in)
Garde au sol:
235 mm (9.3 in)
Rayon de braquage minimal: 3600 mm (142 in)Poids:Poids à vide:
184.0 kg (406 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):YFZ450RF 85.9 dB(A)à3750 tr/mn (EUR)(FRA)(GBR)
YFZ450RSF 85.9 dB(A)à3750 tr/mn (EUR)(FRA)(GBR)
Niveau de puissance acoustique pondéré A: YFZ450RF 99.0 dB(A)à3750 tr/mn (EUR)(FRA)(GBR)
YFZ450RSF 99.0 dB(A)à3750 tr/mn (EUR)(FRA)(GBR)
Vibrations au niveau de la selle (EN1032, ISO5008): YFZ450RF 0.5 m/s2 maximum (EUR)(FRA)(GBR)
YFZ450RSF 0.5 m/s2 maximum (EUR)(FRA)(GBR) Vibrations au niveau du volant (EN1032, ISO5008):
YFZ450RF 2.5 m/s2 maximum (EUR)(FRA)(GBR)
YFZ450RSF 2.5 m/s2 maximum (EUR)(FRA)(GBR)
Moteur:Type de moteur:Refroidi par liquide, 4 temps, 2 arbres
Disposition des cylindres: Monocylindre
Cylindrée:
449 cm3
Alésage × course:
95.0 × 63.4 mm (3.74 × 2.50 in)
Taux de compression: 11.8 : 1
Système de démarrage:
Démarreur électrique
Système de graissage: Carter secHuile de moteur:Marque recommandée:
YAMALUBE
U1TD61F0.book Page 1 Wednesday, July 2, 2014 3:19 PM

10-2
10
Type:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou
20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur: Sans remplacement de l’élément du filtre à huile:1.40 L (1.48 US qt, 1.23 Imp.qt)
Avec remplacement de l’élément du filtre à huile: 1.45 L (1.53 US qt, 1.28 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau maximum):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 1.25 L (1.32 US qt, 1.10 Imp.qt)Filtre à air:Élément du filtre à air:Élément de type humide
Carburant:Carburant recommandé:Supercarburant sans plomb exclusivement
Capacité du réservoir:
10.0 L (2.64 US gal, 2.20 Imp.gal)
Quantité de la réserve: 3.4 L (0.90 US gal, 0.75 Imp.gal)Injection de carburant:Boîtier d’injection:
Repère d’identification:1TD1 00Bougie(s):Fabricant/modèle:NGK/CR8E
Écartement des électrodes: 0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage
Rapport de réduction primaire: 61/23 (2.652)
Système de réduction secondaire: Entraînement par chaîne
Rapport de réduction secondaire:
38/14 (2.714)
Type de boîte de vitesses: Prise constante, 5 rapports
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1TD61F0.book Page 2 Wednesday, July 2, 2014 3:19 PM

10-3
10
Commande:Au pied gauche
Rapport de démultiplication:
1
re:35/14 (2.500)
2e: 30/15 (2.000)
3e: 31/19 (1.632)
4e: 28/21 (1.333)
5e: 23/21 (1.095)
Partie cycle:Type de cadre: Aluminium moulé sous pression et ossature centrale en
acier tubulaire
Angle de chasse: 5.0 °
Chasse:
21.0 mm (0.83 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille:
AT21 x 7R10
Fabricant/modèle:
MAXXIS/MS21Pneu arrière:Type:Sans chambre (Tubeless) Taille:
AT20 x 10R9
Fabricant/modèle: MAXXIS/MS22
Charge:Charge maximale:100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (con trôlée les pneus froids):Recommandation:
Avant:
35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière: 35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Minimum: Avant: 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière: 32.0 kPa (0.320 kgf/cm2, 4.6 psi)Roue avant:Type de roue:Roue emboutie
Taille de jante: 10 x 5.5ATRoue arrière:Type de roue:Roue emboutie
Taille de jante: 9 x 8.0AT
U1TD61F0.book Page 3 Wednesday, July 2, 2014 3:19 PM

10-4
10
Frein avant:Type:Frein à disque
Commande:
À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:
Frein à disque
Commande: Au pied droit
Liquide de frein spécifié: DOT 4Suspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 250 mm (9.9 in)Suspension arrière:Type:Bras oscillant (suspension à liaison)
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 280 mm (11.0 in)
Partie électrique:Système d’allumage:TCI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:YTZ7S
Voltage, capacité:
12 V, 6.0 AhPhare:Type d’ampoule:Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop: LED
Témoin du point mort:
LED
Témoin d’avertissement du niveau de carburant: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
Témoin d’avertissement de panne du moteur: LEDFusible:Fusible:20.0 A
U1TD61F0.book Page 4 Wednesday, July 2, 2014 3:19 PM

10-5
10
FBU30402Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.U1TD61F0.book Page 5 Wednesday, July 2, 2014 3:19 PM

11-1
11
FBU26001
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28202Numéros d’identificationInscrire le numéro d’identification du véhicule,
ainsi que les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour référence
lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26031Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet

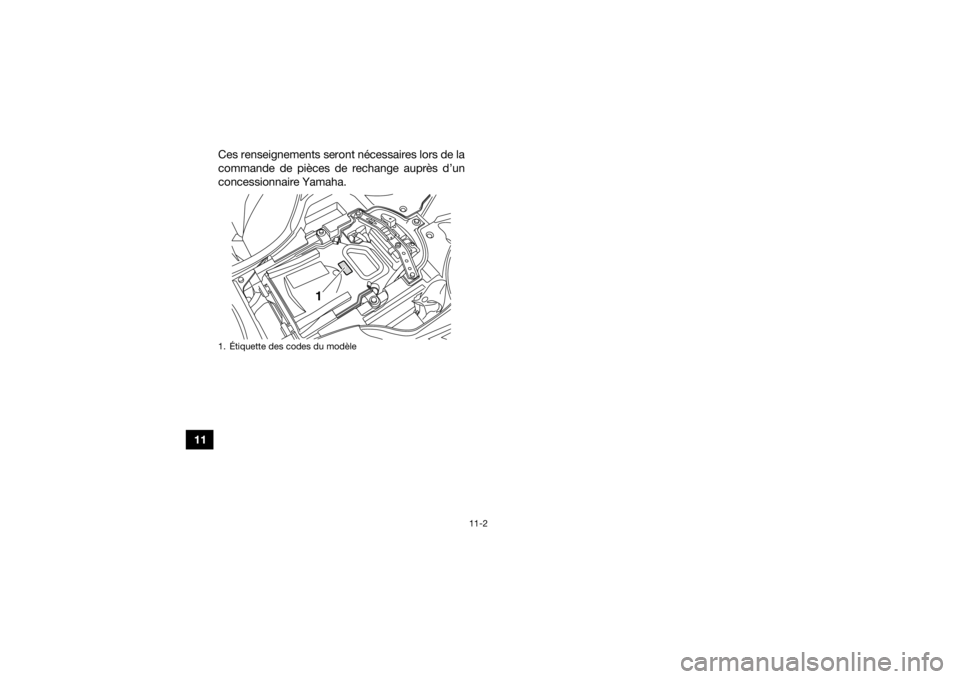

d’identifier le VTT. FBU26051Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule
1
U1TD61F0.book Page 1 Wednesday, July 2, 2014 3:19 PM

11-2
11Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèle
1
U1TD61F0.book Page 2 Wednesday, July 2, 2014 3:19 PM
