YAMAHA YFZ450R 2013 Notices Demploi (in French)

8-6
8
4*Frein arrière Contrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein Contrôler l’état et remplacer si nécessaire.
√√√√
Remplacer. Tous les 4 ans
6 *Frein de stationne-
ment Contrôler le fonctionnement et régler si néces-
saire. √√√√√
7 *Roues Contrôler le voile et l’état et remplacer si néces-
saire. √ √√√
8 *Pneus Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage, et corriger si nécessaire. √ √√√
9 *Roulements de
moyeu de roue Contrôler l’état et le serrage, et remplacer si né-
cessaire. √ √√√
10 *Pivots de bras os-
cillant S’assurer du bon fonctionnement et de l’absence
de jeu excessif, et remplacer les roulements si né-
cessaire.
Lubrifier à la graisse à base de savon au lithium. √√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
U18P67F0.book Page 6 Wednesday, May 9, 2012 8:47 AM

8-7
8
11*Pivots des triangles
de suspension su-
périeurs et infé-
rieurs Lubrifier à la graisse à base de savon au lithium.
√√√
12 Chaîne de transmis-
sion Contrôler la tension de la chaîne et la régler si né-
cessaire.
Contrôler l’alignement des roues arrière et corri- ger si nécessaire.
Nettoyer et lubrifier. √√√√√
13 *Rouleau de chaîne
de transmission Contrôler l’usure et remplacer si nécessaire.
√√√
14 *Visserie du châssis S’assurer que toutes les vis et tous les écrous
sont correctement serrés. √√√√√
15 *Combinés ressort-
amortisseur Contrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla- cer si nécessaire. √√√
16 *Points pivots de
bras relais et de
bras de raccorde-
ment de suspension
arrière Contrôler le fonctionnement et corriger si néces-
saire. √√√√
17 *Arbre de direction Lubrifier à la graisse à base de savon au lithium. √√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U18P67F0.book Page 7 Wednesday, May 9, 2012 8:47 AM

8-8
8
18*Direction Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire. √√√√√
19 Huile moteur Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. √ √√√
20 Élément du filtre à
huile moteur Remplacer.
√√√
21 *Circuit de refroidis-
sement Contrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire. √√√√√
Remplacer le liquide de refroidissement. Tous les 2 ans
22 *Pièces mobiles et
câbles
√√√√
23 *Levier des gaz Contrôler le fonctionnement.
Contrôler la garde de levier des gaz et la régler si
nécessaire.
Lubrifier le câble et le logement de levier. √√√√√
24 *Contacteur de feu
stop sur freins
avant et arrière Contrôler le fonctionnement et corriger si néces-
saire. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U18P67F0.book Page 8 Wednesday, May 9, 2012 8:47 AM

8-9
8
FBU29430N.B.●Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.●Remplacer la durite d’alimentation tous les cinq ans et lorsqu’elle est craquelée ou endommagée.●Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de freintous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.25 *Éclairage et contac-
teurs Contrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U18P67F0.book Page 9 Wednesday, May 9, 2012 8:47 AM

8-10
8
FBU30130Dépose et repose du carénage et des
caches Afin de pouvoir effectuer certains entretiens décrits
dans ce chapitre, il est nécessaire de déposer les
caches et le carénage illustrés. Se référer à cette
section à chaque fois qu’il faut déposer ou reposer
un cache ou un carénage.
FBU29538Cache A (YFZ450RD)
Dépose du cache1. Déposer la selle. (Voir page 4-11.)
2. Retirer le bouchon du réservoir de carburanten le tournant dans le sens inverse des
aiguilles d’une montre. (Voir page 4-9.)
ATTENTION : S’assurer qu’aucune crasse
ou objet ne pénètre dans le réservoir de
carburant.
[FCB01051]
3. Retirer les vis.
1. Cache A
2. Cache B
3. Carénage
1
2
3
1. Cache C
1
U18P67F0.book Page 10 Wednesday, May 9, 2012 8:47 AM

8-11
84. Retirer les rivets démontables, puis faire glis-
ser le cache vers l’arrière et le tirer vers le
haut. 5. Remettre le bouchon du réservoir de carbu-
rant en place en le tournant dans le sens des
aiguilles d’une montre.
Mise en place du cache
1. Retirer le bouchon du réservoir de carburant en le tournant dans le sens inverse des
aiguilles d’une montre.
2. Remettre le cache à sa place, puis reposer les rivets démontables. ATTENTION : En remet-
tant le cache en place, bien veiller à ne pas
pincer les câbles ou les fils.
[FCB00381]
1. Vis
1 1
1. Rivet démontable
1
U18P67F0.book Page 11 Wednesday, May 9, 2012 8:47 AM

8-12
8
3. Mettre les vis en place.
4. Remettre le bouchon du réservoir de carbu-
rant en place en le tournant dans le sens des
aiguilles d’une montre.
5. Remettre la selle en place.
Caches B et C (YFZ450RD)
Dépose d’un cache
1. Déposer le cache A.
2. Retirer le cache. Mise en place d’un cache
1. Remettre le cache en place.
2. Reposer le cache A.
1. Patte de fixation
2. Fente
1
1
2
U18P67F0.book Page 12 Wednesday, May 9, 2012 8:47 AM

8-13
8Carénage (YFZ450RD)
Dépose du carénage
1. Retirer les caches A, B et C.
2. Retirer les vis, puis déposer ensuite le caré-
nage.
Repose du carénage
1. Remettre le carénage en place, puis reposerses vis.
2. Reposer les caches C, B et A.FBU29595Cache A (YFZ450RSED)
Dépose du cache1. Déposer la selle. (Voir page 4-11.)
2. Retirer le bouchon du réservoir de carburant en le tournant dans le sens inverse des
aiguilles d’une montre. (Voir page 4-9.)
1. Vis
11
1. Vis
1
1
U18P67F0.book Page 13 Wednesday, May 9, 2012 8:47 AM

8-14
8
ATTENTION :
S’assurer qu’aucune crasse
ou objet ne pénètre dans le réservoir de
carburant.
[FCB01051]
3. Desserrer les rivets démontables.
4. Retirer les rivets démontables, puis faire glis- ser le cache vers l’arrière et le tirer vers le
haut. 5. Remettre le bouchon du réservoir de carbu-
rant en place en le tournant dans le sens des
aiguilles d’une montre.
Mise en place du cache
1. Retirer le bouchon du réservoir de carburant en le tournant dans le sens inverse des
aiguilles d’une montre.
2. Remettre le cache à sa place, puis reposer les rivets démontables. ATTENTION : En remet-
tant le cache en place, bien veiller à ne pas
pincer les câbles ou les fils.
[FCB00381]
1. Rivet démontable
1 1
1. Rivet démontable
1
U18P67F0.book Page 14 Wednesday, May 9, 2012 8:47 AM

8-15
83. Resserrer les rivets démontables.
4. Remettre le bouchon du réservoir de carbu-
rant en place en le tournant dans le sens des
aiguilles d’une montre.
5. Remettre la selle en place.
Caches B et C (YFZ450RSED)
Dépose d’un cache
1. Déposer le cache A.
2. Retirer le cache. Mise en place d’un cache
1. Remettre le cache en place.
2. Reposer le cache A.

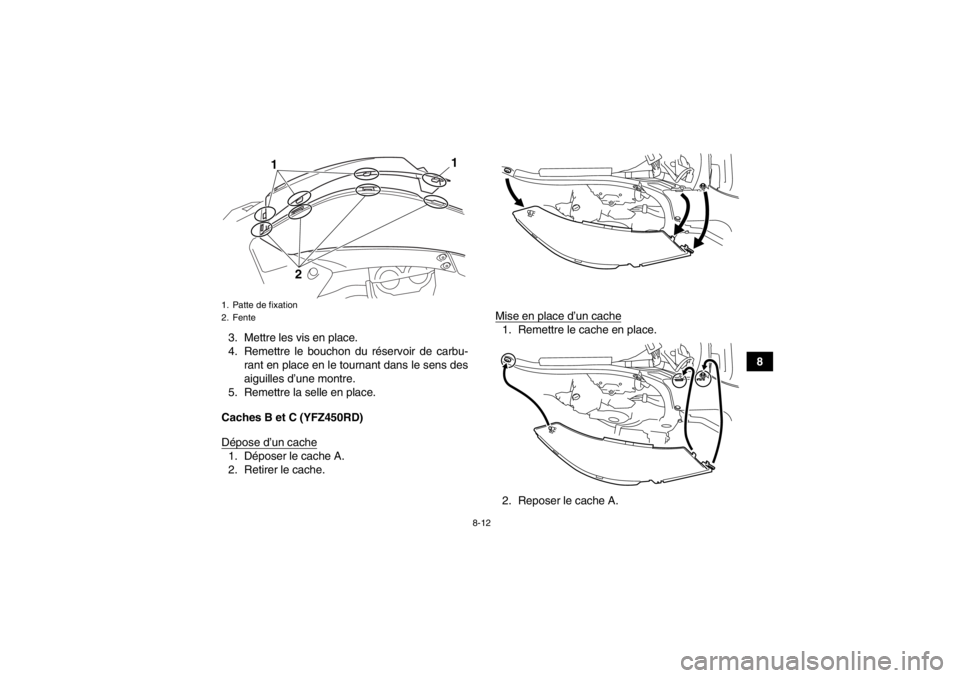

1. Patte de fixation
2. Fente
1
1
2
