Page 51 of 164
4-22
4
Hidráulico de extensión
Gire el de ajuste de la extensión en la dirección (a)
para aumentar la extensión y, de ese modo, endu-
recer la amortiguación, y en la dirección (b) para
reducir la extensión y ablandar así la amortigua-
ción.
Hidráulico de compresión
Desmonte el asiento para realizar este ajuste.
(Véase la página 4-11). Si el ajuste es difícil, tal vez
sea necesario desmontar paneles A y C. (Véase la
página 8-12).
Compresión (compresión rápida)
Para incrementar la compresión y endurecer la
amortiguación en compresión, gire el perno de
ajuste en la dirección (a). Para reducir la compre-
sión y ablandarla, gire el perno de ajuste en la di-
rección (b).
1. Tornillo de ajuste del hidráulico de extensión
1
(a)
(b)
Posición de ajuste del hidráulico de exten-
sión:
Mínima (blanda):30 clic(s) en la dirección (b)*
Normal: 15 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente girado en la dirección (a)
U1TD6AS0.book Page 22 Thursday, December 26, 2013 11:18 AM
Page 52 of 164
4-23
4Compresión (compresión lenta)
Para incrementar la compresión y endurecer la
amortiguación en compresión, gire el tornillo de
ajuste en la dirección (a). Para reducir la compre-
sión y ablandarla, gire el tornillo de ajuste en la di-
rección (b).

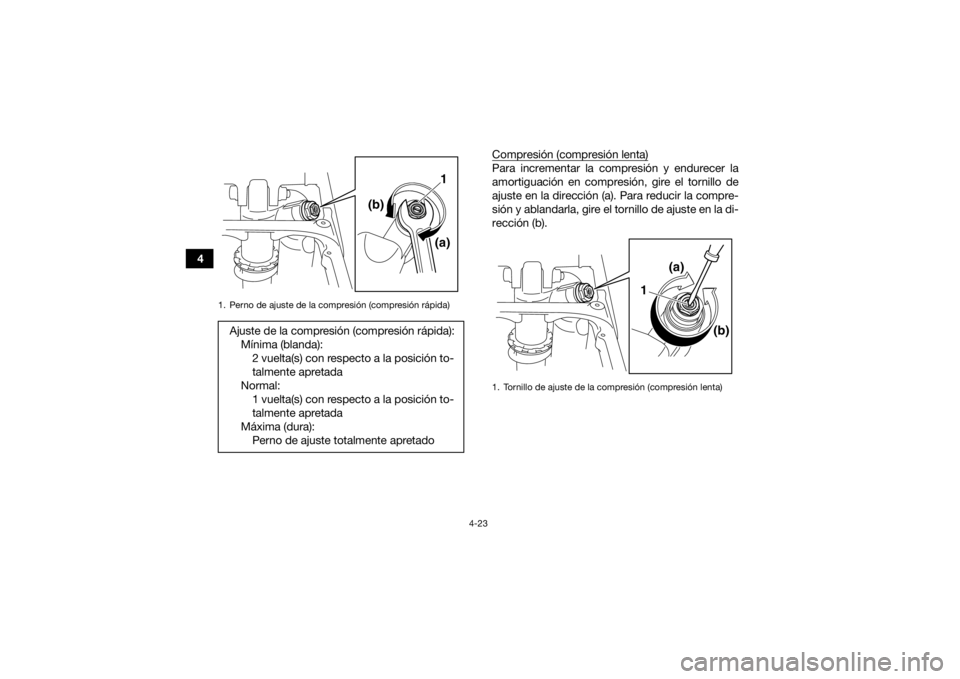

1. Perno de ajuste de la compresión (compresión rápida)Ajuste de la compresión (compresión rápida):
Mínima (blanda):2 vuelta(s) con respecto a la posición to-
talmente apretada
Normal: 1 vuelta(s) con respecto a la posición to-
talmente apretada
Máxima (dura): Perno de ajuste totalmente apretado
(a)
(b)
1
1. Tornillo de ajuste de la compresión (compresión lenta)
(a)
(b)
1
U1TD6AS0.book Page 23 Thursday, December 26, 2013 11:18 AM
Page 53 of 164
4-24
4
ADVERTENCIA
SWB00431El conjunto amortiguador contiene gas nitró-
geno a alta presión. Lea y asimile la siguiente
información antes de manejar el conjunto
amortiguador.
No manipule ni trate de abrir el conjunto de
cilindros.
No someta el conjunto amortiguador a una
llama directa u otra fuente de calor excesivo.
Esto puede hacer que la unidad explote de-
bido a una presión excesiva de gas.
No deforme ni dañe el cilindro en modo algu-
no. Los daños en los cilindros ocasionarán
un funcionamiento deficiente del hidráulico.
No se deshaga por sí mismo de un conjunto
amortiguador dañado o gastado. Lleve el
conjunto amortiguador a un concesionario
Yamaha para cualquier cuestión de manteni-
miento.

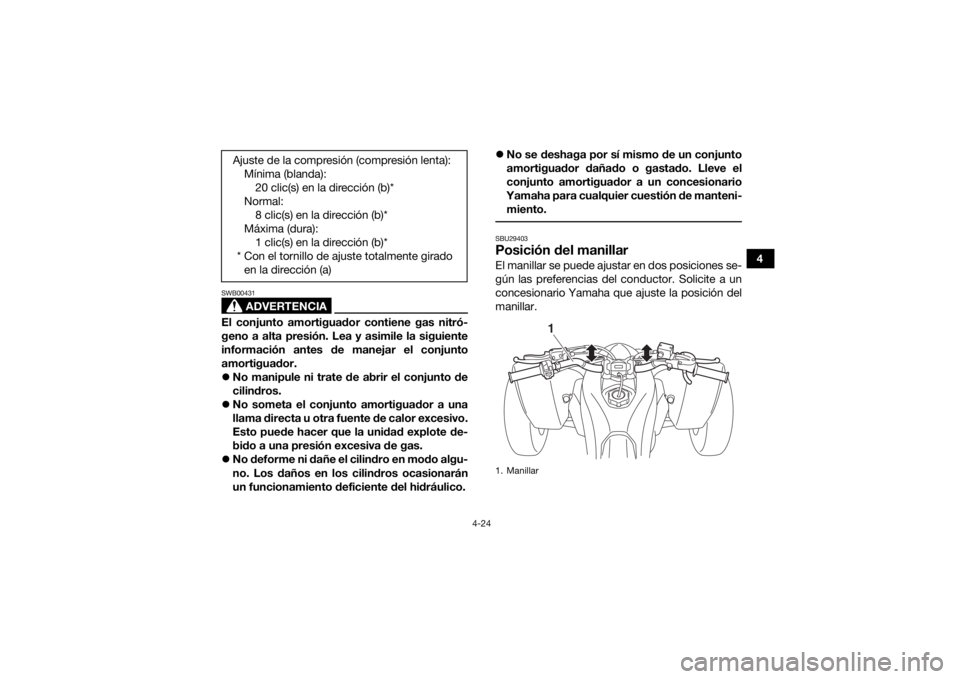

SBU29403Posición del manillarEl manillar se puede ajustar en dos posiciones se-
gún las preferencias del conductor. Solicite a un
concesionario Yamaha que ajuste la posición del
manillar.
Ajuste de la compresión (compresión lenta):
Mínima (blanda):20 clic(s) en la dirección (b)*
Normal: 8 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente girado en la dirección (a)1. Manillar
1
U1TD6AS0.book Page 24 Thursday, December 26, 2013 11:18 AM
Page 54 of 164
5-1
5
SBU19202
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19225Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00482Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha. Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTOOPERACIÓN PÁGINA
Gasolina • Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
• Compruebe si existen fugas en la línea de gasolina. Corrija si es necesario. 4-9, 5-4
Aceite de motor • Compruebe el nivel de aceite en el depósito de aceite del motor y,
si es necesario, añada el aceite recomendado hasta el nivel espe-
cificado.
• Compruebe si existen fugas de aceite en el ATV. Corregir si es ne- cesario. 5-4, 8-16
U1TD6AS0.book Page 1 Thursday, December 26, 2013 11:18 AM
Page 55 of 164
5-2
5
Líquido refrigerante• Compruebe el nivel de líquido refrigerante en el depósito y, si es
necesario, añada el líquido refrigerante recomendado hasta el nivel
especificado.
• Compruebe si existen fugas en el sistema de refrigeración. Corrija si es necesario. 5-4, 8-22
Freno delantero • Comprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesionario Yamaha que purgue el siste-
ma hidráulico.
• Compruebe el grado de desgaste de las pastillas de freno y, si es necesario, sustitúyalas.
• Compruebe el nivel de líquido de frenos en el depósito y, si es ne- cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
• Comprobar si existen fugas en el sistema hidráulico. Corregir si es necesario. 5-4, 8-31, 8-32, 8-34
Freno trasero • Comprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesionario Yamaha que purgue el siste-
ma hidráulico.
• Compruebe el grado de desgaste de las pastillas de freno y, si es necesario, sustitúyalas.
• Compruebe el nivel de líquido de frenos en el depósito y, si es ne- cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
• Comprobar si existen fugas en el sistema hidráulico. Corregir si es necesario. 5-4, 8-31, 8-32, 8-34
Embrague • Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique el cable si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 8-37
Maneta de aceleración • Verificar si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-5, 8-29
ELEMENTO OPERACIÓN PÁGINA
U1TD6AS0.book Page 2 Thursday, December 26, 2013 11:18 AM
Page 56 of 164
5-3
5
Cables de mando• Verifique si el funcionamiento es suave. Lubrique si es necesario. 8-41
Cadena de transmisión • Compruebe el juego de la cadena de transmisión, y ajuste si es ne-
cesario.
• Compruebe el estado de la cadena. Lubrique si es necesario. 5-5, 8-39, 8-41
Ruedas y neumáticos • Compruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
• Comprobar estado de los neumáticos y profundidad del dibujo. Cambiar si es necesario.
• Comprobar la presión. Corregir si es necesario. 5-5
Pedal de cambio • Verificar si el funcionamiento es suave.
• Corregir si es necesario. 8-43
Pedal de freno • Verifique si el funcionamiento es suave. Lubrique el punto pivotan-
te del pedal si es necesario. 8-43
Manetas de freno y de
embrague • Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario. 8-42
Fijaciones del chasis • Compruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados. 5-8
Instrumentos, luces e in-
terruptores • Compruebe el funcionamiento, y corrija si es necesario. 5-8
ELEMENTO OPERACIÓN PÁGINAU1TD6AS0.book Page 3 Thursday, December 26, 2013 11:18 AM
Page 57 of 164
5-4
5
SBU19542GasolinaAsegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-9).SBU19561Aceite de motorAsegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-16).SBU19632Líquido refrigeranteAsegúrese de que el líquido refrigerante está en el
nivel especificado. Añada líquido refrigerante se-
gún se requiera. (Véase la página 8-22).NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.
SBU19713Frenos delantero y traseroManeta del freno y pedal de freno
Compruebe que no haya juego libre en la mane-
ta del freno. Si hay juego libre, haga revisar el
sistema de frenos en un concesionario Yamaha.
Compruebe si la altura del pedal de freno es co-
rrecta. (Véase la página 8-34). Si la altura del pe-
dal es incorrecta, solicite que la ajusten en un
concesionario Yamaha.
Compruebe el funcionamiento de la maneta y
del pedal. Deben poder moverse con suavidad
y deberá notar una firme sensación al aplicar los
frenos. De lo contrario, haga revisar el sistema
de frenos en un concesionario Yamaha.
Nivel del líquido de freno
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-32).
Líquido de frenos especificado:DOT 4
U1TD6AS0.book Page 4 Thursday, December 26, 2013 11:18 AM
Page 58 of 164
5-5
5Fugas del líquido de freno
Compruebe si hay alguna fuga de líquido de freno
por las juntas de los tubos o depósitos del líquido
de freno. Aplique los frenos con firmeza durante
un minuto. Si hay alguna fuga, haga revisar el sis-
tema de frenos en un concesionario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no
proporcionan un rendimiento adecuado de frena-
do, compruebe el grado de desgaste de las pasti-
llas de freno. (Véase la página 8-31).
SBU19762Maneta de aceleraciónCompruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.
SBU19771Cadena de transmisiónCompruebe el estado de la cadena de transmisión
y del juego de la cadena de transmisión. Lubrique
y ajuste la cadena de transmisión si es necesario.
(Véase la página 8-39).SBU19815NeumáticosCompruebe regularmente la presión de los neu-
máticos a fin de mantenerla en los valores reco-
mendados. Asimismo, compruebe si presentan
daños o desgaste.
Presión de los neumáticos
Utilice el manómetro de baja presión para com-
probar y ajustar la presión de los neumáticos en
frío. Las presiones deberán ser iguales en ambos
lados.
¡ADVERTENCIA! El uso de este vehículo
con los neumáticos inflados a una presión in-
adecuada puede ocasionar la pérdida de con-
trol o el vuelco, con el consiguiente riesgo de
lesiones graves o un accidente mortal. Asimis-
mo, en condiciones de utilización extremas un
neumático inflado a una presión inferior a la
U1TD6AS0.book Page 5 Thursday, December 26, 2013 11:18 AM
Page 59 of 164
5-6
5
especificada puede salirse de la llanta.
[SWB02542]
Ajuste la presión de los neumáticos conforme a
las especificaciones siguientes:
El manómetro de baja presión va incluido en el
equipo estándar. Efectúe dos mediciones de la
presión del neumático y utilice la segunda. El pol-
vo o la suciedad depositados en el manómetro
pueden hacer que la primera medición sea inco-
rrecta. Límite de desgaste de los neumáticos
Cuando el surco del neumático haya disminuido a
3 mm (0.12 in) debido al desgaste, cambie el neu-
mático.
Presiones recomendadas de los neumáticos:
Delantero35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Tr a s e r o 35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Presiones mínimas de los neumáticos: Delantero32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Tr a s e r o 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Presiones máximas de los neumáticos en pe-
ríodo de asiento: Delantero250 kPa (2.5 kgf/cm2, 36 psi)
Tr a s e r o 250 kPa (2.5 kgf/cm2, 36 psi)
1. Manómetro de baja presión
1
U1TD6AS0.book Page 6 Thursday, December 26, 2013 11:18 AM
Page 60 of 164
5-7
5Información relativa a los neumáticos
Este ATV está equipado con neumáticos sin cá-
mara y con válvulas.
ADVERTENCIA
SWB02552La utilización de neumáticos inadecuados en
este ATV puede ocasionar la pérdida de con-
trol, con el consiguiente riesgo de accidente. Después de realizar pruebas exhaustivas,
Yamaha Motor Manufacturing Corporation of America solo ha homologado para este modelo
los neumáticos que se relacionan a continuación. Neumáticos y llantas no originales
Los neumáticos y las llantas con los que se sumi-
nistra el ATV han sido diseñados conforme a las
prestaciones del vehículo y representan una com-
binación óptima de manejabilidad, frenada y con-
fort. Es posible que otros neumáticos, llantas y
combinaciones de ambos no resulten adecuados.1. Límite de desgaste de los neumáticos
Delantero:
Marca/modelo:MAXXIS/MS21
Ta m a ñ o : AT21 x 7R10
Tipo: Sin cámara
Tr a s e r o : Marca/modelo:MAXXIS/MS22
Ta m a ñ o : AT20 x 10R9
Tipo: Sin cámara
U1TD6AS0.book Page 7 Thursday, December 26, 2013 11:18 AM
