maintenir la vis de réglage à l’aide d’une
clé afin qu’elle ne tourne pas avec le
contre-écrou.
[FCB00522]
AVERTISSEMENT
FWB02091Des freins mal réglés ou entretenus risquent
de ne pas fonctionner correctement, ce qui
provoquerait une perte de la puissance de frei-
nage. Les risques de collision ou d’accident
seraient accrus. Après le réglage de la garde
du frein de stationnement, surélever l’arrière
du VTT et faire tourner les roues arrière. S’as-
surer que les freins ne frottent pas. Si les freins
frottent, effectuer à nouveau le réglage. FBU24744Contacteurs de feu stopLe feu stop s’allume par l’action de la pédale et du
levier de frein, et il devrait s’allumer juste avant
que le freinage ne fasse effet. Le contacteur de feu stop de la pédale de frein est
réglable comme suit, mais il faut confier le réglage
du contacteur de feu stop de frein avant à un
concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de feu
stop arrière tout en immobilisant ce dernier. Tour-
ner l’écrou de réglage dans le sens (a) pour que le
feu stop s’allume plus tôt. Tourner l’écrou de ré-
glage dans le sens (b) pour que le feu stop s’al-
lume plus tard.
Couple de serrage :
Contre-écrou (étrier de frein arrière) :16 Nm (1.6 m·kgf, 12 ft·lbf)
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop sur frein arrière
1
2(a) (b)
U1TD62F0.book Page 35 Monday, May 11, 2015 1:58 PM

8-36
8
FBU30153Réglage de la garde du levier d’em-
brayageIl convient de contrôler et, si nécessaire, de régler
la garde du levier d’embrayage aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.

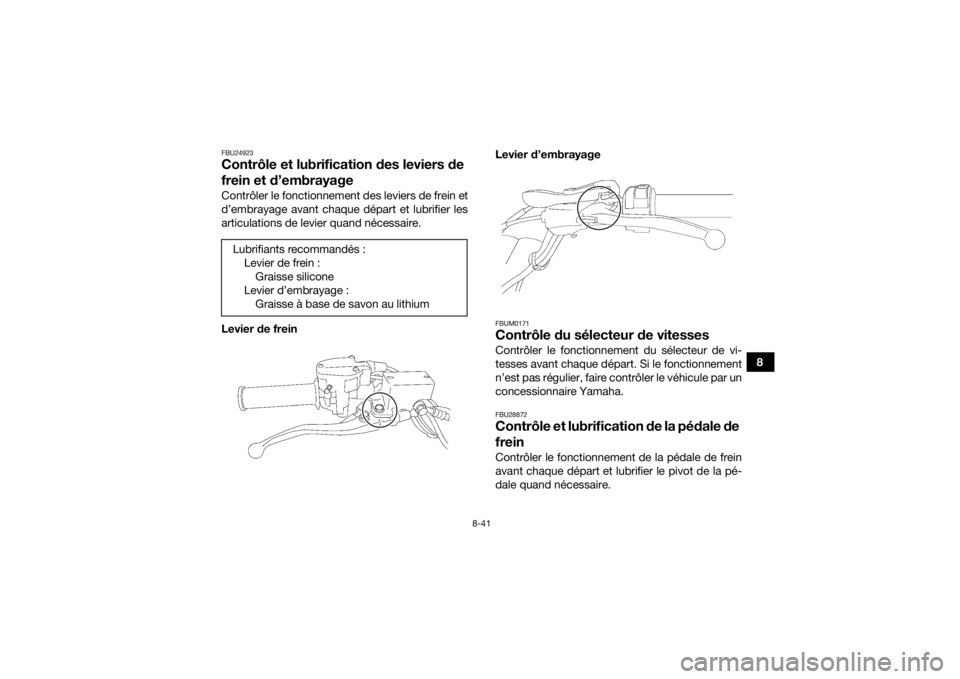

La garde du levier d’embrayage doit être de 8.0–
13.0 mm (0.31–0.51 in), comme illustré. Si la va-
leur n’est pas conforme aux caractéristiques, la
corriger comme suit.1. Pour augmenter la garde du levier d’em-
brayage, tourner l’écrou de réglage de la
garde au levier d’embrayage dans le sens (a),
et pour la réduire, dans le sens (b).
Si le jeu spécifié ne peut être obtenu, effec-
tuer les étapes suivantes.

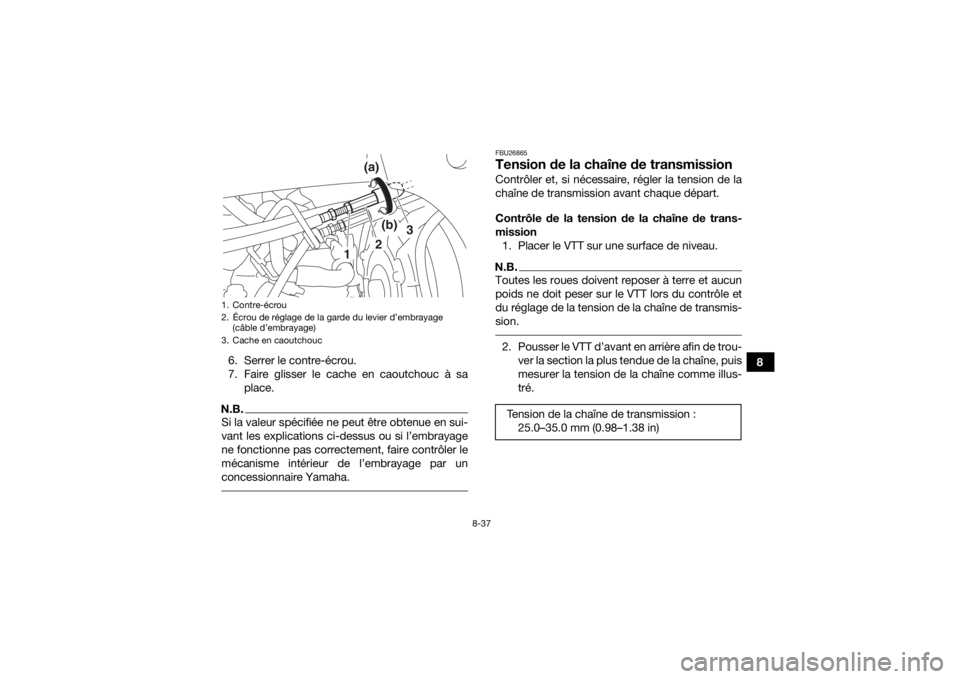

2. Desserrer le câble d’embrayage en tournant l’écrou de réglage au levier d’embrayage à
fond dans le sens (a).
3. Faire glisser le cache en caoutchouc vers l’ar- rière.
4. Desserrer le contre-écrou.
5. Pour augmenter la garde du levier d’em- brayage, tourner l’écrou de réglage de la
garde du levier d’embrayage, situé vers le mi-
lieu du câble, dans le sens (a), et pour la ré-
duire, dans le sens (b).1. Garde du levier d’embrayage
2. Écrou de réglage de la garde du levier d’embrayage (levier d’embrayage)
1
(a)
(b)
2
U1TD62F0.book Page 36 Monday, May 11, 2015 1:58 PM

8-37
8
6. Serrer le contre-écrou.
7. Faire glisser le cache en caoutchouc à sa
place.
N.B.Si la valeur spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus ou si l’embrayage
ne fonctionne pas correctement, faire contrôler le
mécanisme intérieur de l’embrayage par un
concessionnaire Yamaha.
FBU26865Tension de la chaîne de transmissionContrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission1. Placer le VTT sur une surface de niveau.N.B.Toutes les roues doivent reposer à terre et aucun
poids ne doit peser sur le VTT lors du contrôle et
du réglage de la tension de la chaîne de transmis-
sion. 2. Pousser le VTT d’avant en arrière afin de trou- ver la section la plus tendue de la chaîne, puis
mesurer la tension de la chaîne comme illus-
tré.
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’embrayage (câble d’embrayage)
3. Cache en caoutchouc
1
2
3
(b)
(a)
Tension de la chaîne de transmission : 25.0–35.0 mm (0.98–1.38 in)
U1TD62F0.book Page 37 Monday, May 11, 2015 1:58 PM

8-38
83. Si la tension de la chaîne de transmission est
incorrecte, la régler comme suit.

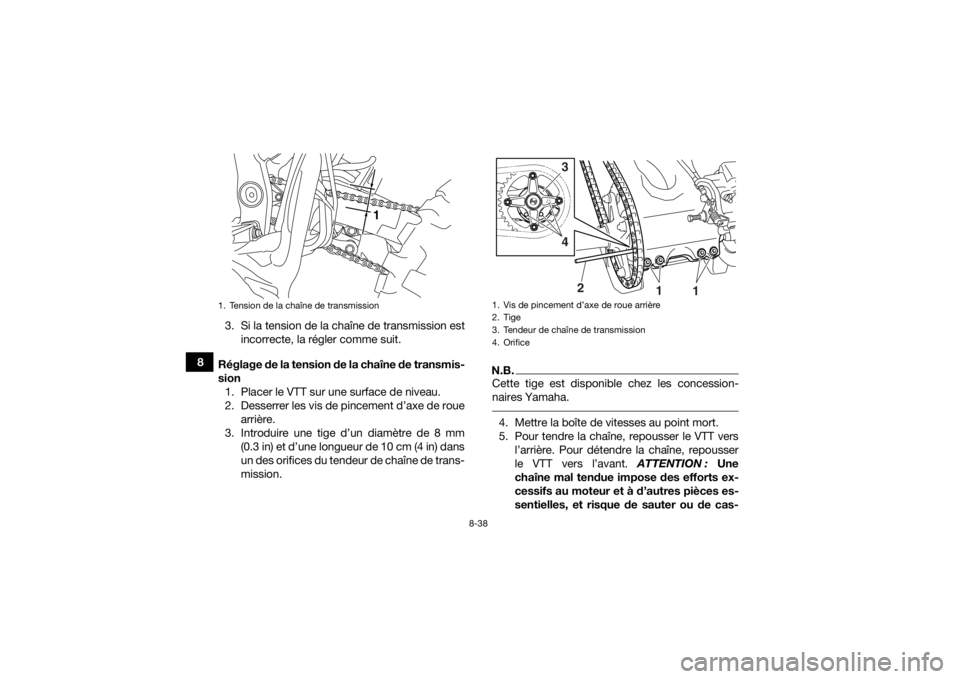

Réglage de la tension de la chaîne de transmis-
sion 1. Placer le VTT sur une surface de niveau.
2. Desserrer les vis de pincement d’axe de roue arrière.
3. Introduire une tige d’un diamètre de 8 mm (0.3 in) et d’une longueur de 10 cm (4 in) dans
un des orifices du tendeur de chaîne de trans-
mission.
N.B.Cette tige est disponible chez les concession-
naires Yamaha. 4. Mettre la boîte de vitesses au point mort.
5. Pour tendre la chaîne, repousser le VTT versl’arrière. Pour détendre la chaîne, repousser
le VTT vers l’avant. ATTENTION : Une
chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres pièces es-
sentielles, et risque de sauter ou de cas-
1. Tension de la chaîne de transmission
1
1. Vis de pincement d’axe de roue arrière
2. Tige
3. Tendeur de chaîne de transmission
4. Orifice
3
4
2 11
U1TD62F0.book Page 38 Monday, May 11, 2015 1:58 PM

8-39
8
ser. Pour éviter ce problème, veiller à ce
que la tension de la chaîne de transmis-
sion soit toujours dans les limites spéci-
fiées.
[FCB00543]

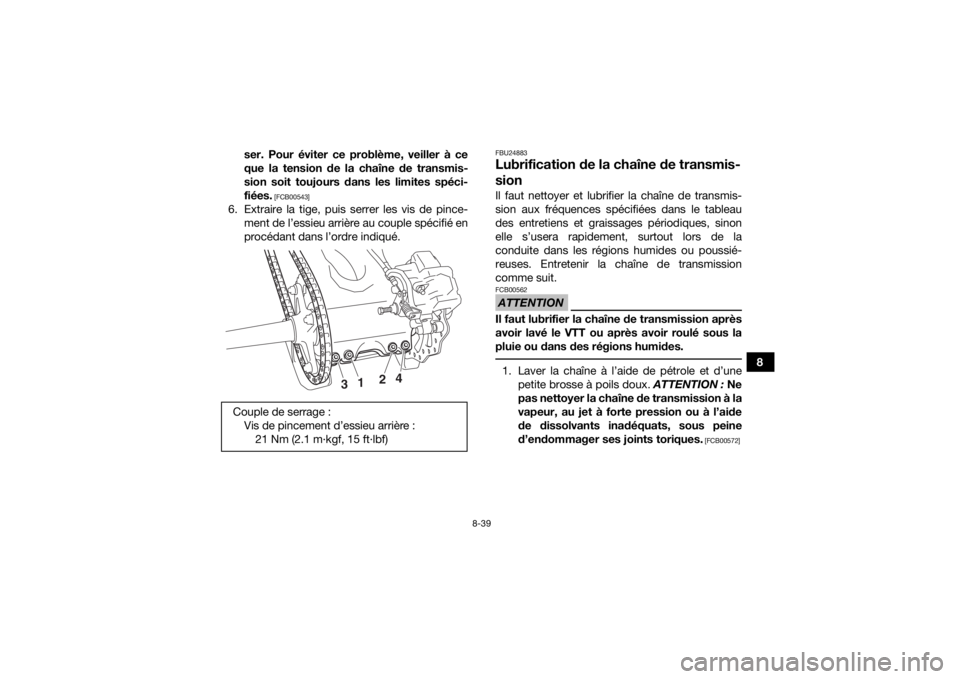

6. Extraire la tige, puis serrer les vis de pince-
ment de l’essieu arrière au couple spécifié en
procédant dans l’ordre indiqué.
FBU24883Lubrification de la chaîne de transmis-
sionIl faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la
conduite dans les régions humides ou poussié-
reuses. Entretenir la chaîne de transmission
comme suit.ATTENTIONFCB00562Il faut lubrifier la chaîne de transmission après
avoir lavé le VTT ou après avoir roulé sous la
pluie ou dans des régions humides. 1. Laver la chaîne à l’aide de pétrole et d’unepetite brosse à poils doux. ATTENTION : Ne
pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide
de dissolvants inadéquats, sous peine
d’endommager ses joints toriques.
[FCB00572]
Couple de serrage : Vis de pincement d’essieu arrière :21 Nm (2.1 m·kgf, 15 ft·lbf)
3 1 2
4
U1TD62F0.book Page 39 Monday, May 11, 2015 1:58 PM

8-40
82. Essuyer soigneusement la chaîne.

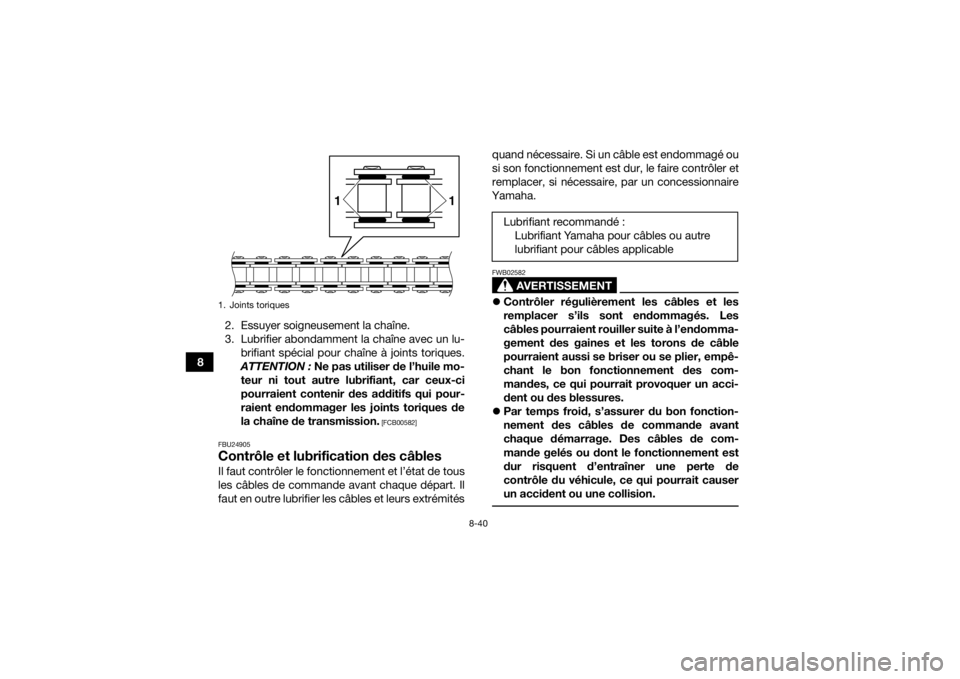

3. Lubrifier abondamment la chaîne avec un lu-
brifiant spécial pour chaîne à joints toriques.
ATTENTION : Ne pas utiliser de l’huile mo-
teur ni tout autre lubrifiant, car ceux-ci
pourraient contenir des additifs qui pour-
raient endommager les joints toriques de
la chaîne de transmission.
[FCB00582]
FBU24905
Contrôle et lubrification des câblesIl faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02582 Contrôler régulièrement les câbles et les
remplacer s’ils sont endommagés. Les
câbles pourraient rouiller suite à l’endomma-
gement des gaines et les torons de câble
pourraient aussi se briser ou se plier, empê-
chant le bon fonctionnement des com-
mandes, ce qui pourrait provoquer un acci-
dent ou des blessures.
 Par temps froid, s’assurer du bon fonction-
nement des câbles de commande avant
chaque démarrage. Des câbles de com-
mande gelés ou dont le fonctionnement est
dur risquent d’entraîner une perte de
contrôle du véhicule, ce qui pourrait causer
un accident ou une collision.
1. Joints toriques
1
1
Lubrifiant recommandé :
Lubrifiant Yamaha pour câbles ou autre
lubrifiant pour câbles applicable
U1TD62F0.book Page 40 Monday, May 11, 2015 1:58 PM

8-41
8
FBU24923Contrôle et lubrification des leviers de
frein et d’embrayageContrôler le fonctionnement des leviers de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.
Levier de freinLevier d’embrayage

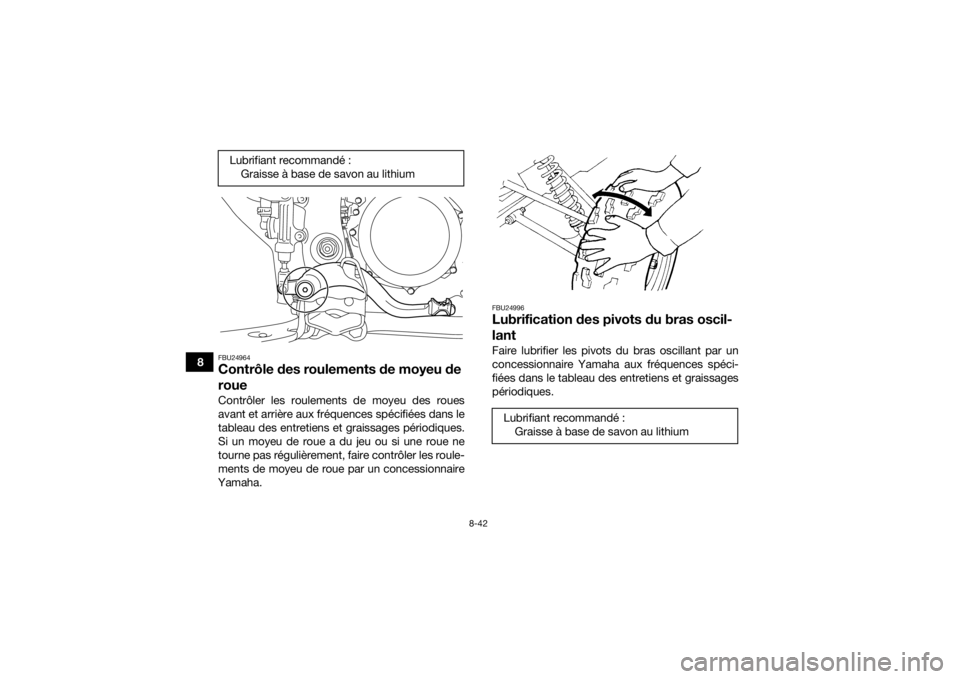

FBUM0171Contrôle du sélecteur de vitessesContrôler le fonctionnement du sélecteur de vi-
tesses avant chaque départ. Si le fonctionnement
n’est pas régulier, faire contrôler le véhicule par un
concessionnaire Yamaha.FBU28872Contrôle et lubrification de la pédale de
freinContrôler le fonctionnement de la pédale de frein
avant chaque départ et lubrifier le pivot de la pé-
dale quand nécessaire.
Lubrifiants recommandés :
Levier de frein :Graisse silicone
Levier d’embrayage : Graisse à base de savon au lithium
U1TD62F0.book Page 41 Monday, May 11, 2015 1:58 PM

8-42
8
FBU24964Contrôle des roulements de moyeu de
roueContrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha.
FBU24996Lubrification des pivots du bras oscil-
lantFaire lubrifier les pivots du bras oscillant par un
concessionnaire Yamaha aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
Lubrifiant recommandé :
Graisse à base de savon au lithiumLubrifiant recommandé :Graisse à base de savon au lithium
U1TD62F0.book Page 42 Monday, May 11, 2015 1:58 PM

8-43
8
FBU25034Lubrification des pivots des triangles
de suspension supérieurs et inférieursLubrifier les pivots des triangles de suspension
supérieurs et inférieurs aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-

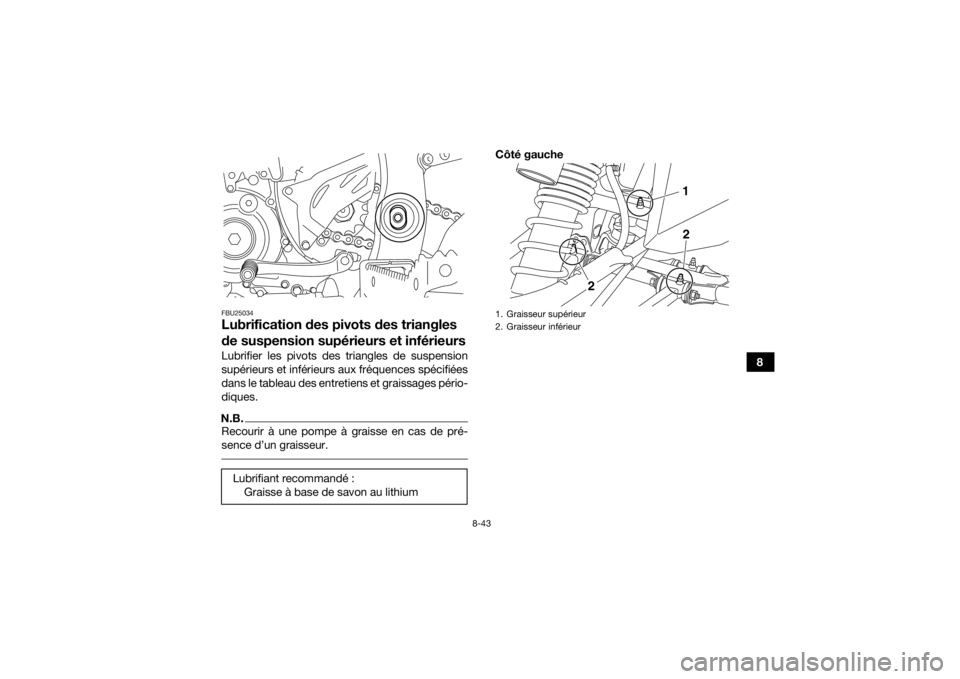

diques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
Côté gauche
Lubrifiant recommandé : Graisse à base de savon au lithium1. Graisseur supérieur
2. Graisseur inférieur
21
2
U1TD62F0.book Page 43 Monday, May 11, 2015 1:58 PM

8-44
8Côté droit

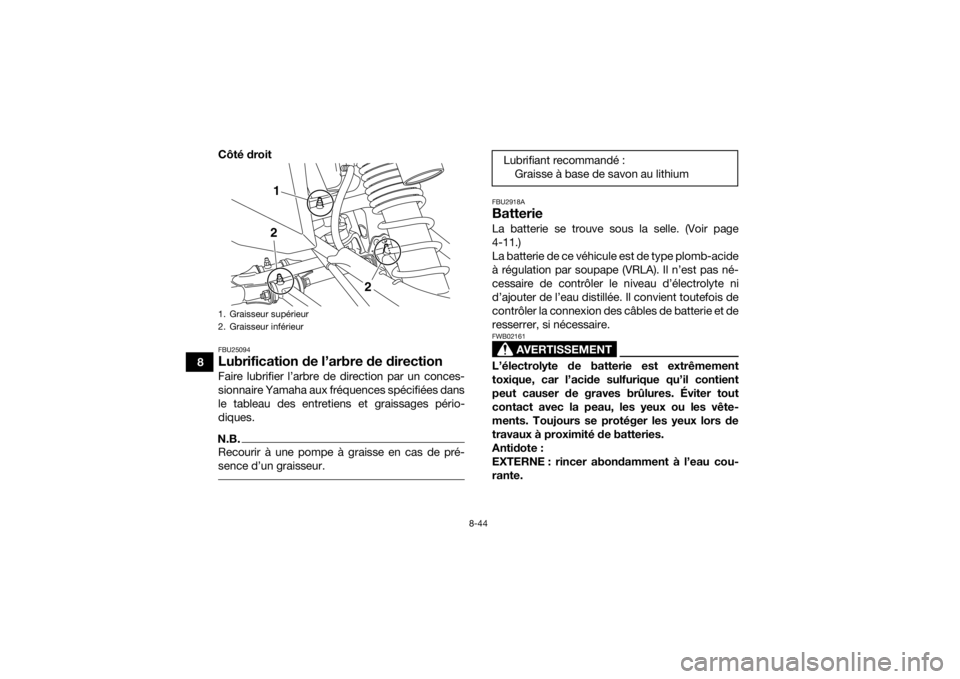

FBU25094Lubrification de l’a
rbre de directionFaire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
FBU2918ABatterieLa batterie se trouve sous la selle. (Voir page
4-11.)
La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.
AVERTISSEMENT
FWB02161L’électrolyte de batterie est extrêmement
toxique, car l’acide sulfurique qu’il contient
peut causer de graves brûlures. Éviter tout
contact avec la peau, les yeux ou les vête-
ments. Toujours se protéger les yeux lors de
travaux à proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
1. Graisseur supérieur
2. Graisseur inférieur
1
2
2
Lubrifiant recommandé :Graisse à base de savon au lithium
