SBU36415Cambio del fusibleSi sospecha que hay un problema eléctrico, com-
pruebe el fusible y cámbielo según sea necesario
del modo siguiente.ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible. 1. Apague todos los sistemas eléctricos. (Véasela página 5-1). 2. Desmonte el panel A. (Véase la página 9-9).
3. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
4. Active el interruptor principal y arranque el motor.
5. Monte el panel.
6. Si el fusible se vuelve a fundir inmediatamen- te, haga revisar el vehículo en un concesiona-
rio Yamaha.SBU34030Desmontaje de una rueda1. Coloque el ATV en una superficie nivelada.
2. Afloje los pernos de la rueda.

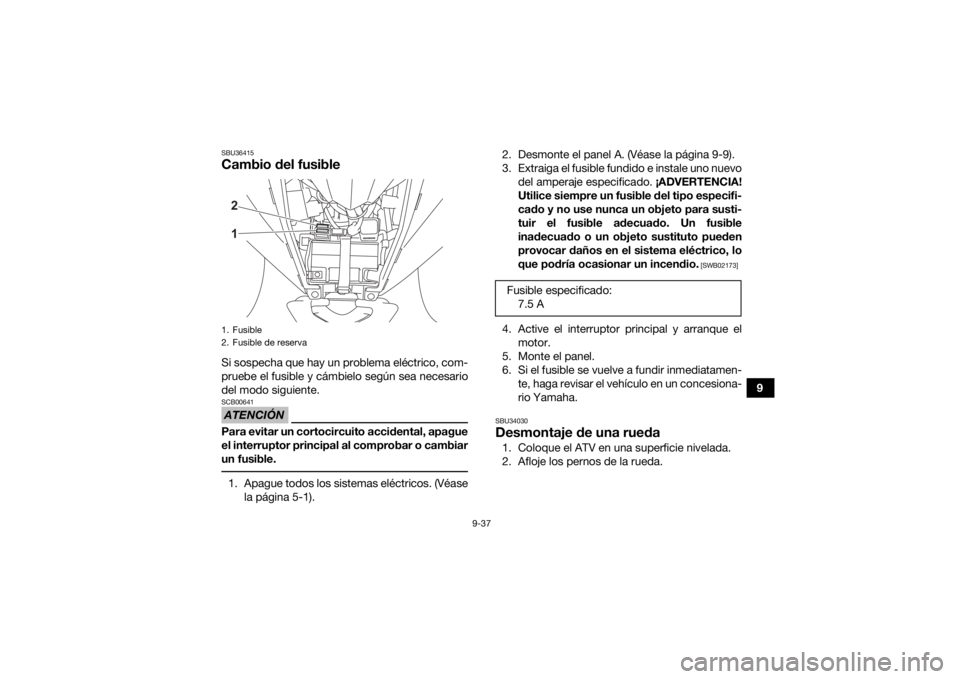

1. Fusible
2. Fusible de reserva21
Fusible especificado:7.5 A
UBW464S0.book Page 37 Thursday, January 23, 2020 1:11 PM

9-38
93. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
4. Quite los pernos de la rueda.
5. Desmonte la rueda.

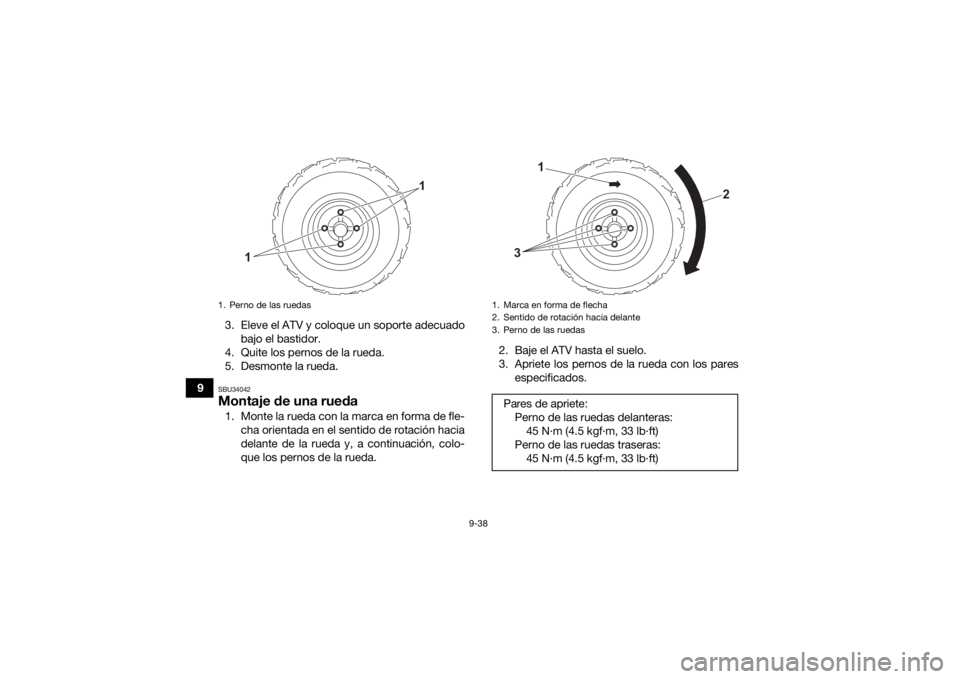

SBU34042Montaje de una rueda1. Monte la rueda con la marca en forma de fle- cha orientada en el sentido de rotación hacia
delante de la rueda y, a continuación, colo-
que los pernos de la rueda. 2. Baje el ATV hasta el suelo.
3. Apriete los pernos de la rueda con los pares
especificados.1. Perno de las ruedas
1
1
1. Marca en forma de flecha
2. Sentido de rotaci

9-39
9
SBU25721Identificación de averíasAunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden
surgir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
El siguiente cuadro de identificación de averías
constituye un procedimiento rápido y fácil para
comprobar esos sistemas vitales por usted mis-
mo. No obstante, si es necesario realizar cualquier
reparación del ATV, llévelo a un concesionario
Yamaha cuyos técnicos cualificados disponen de las herramientas, experiencia y conocimientos ne-
cesarios para repararlo correctamente.
Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02281No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-
teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u
hornos.
UBW464S0.book Page 39 Thursday, January 23, 2020 1:11 PM

9-40
9

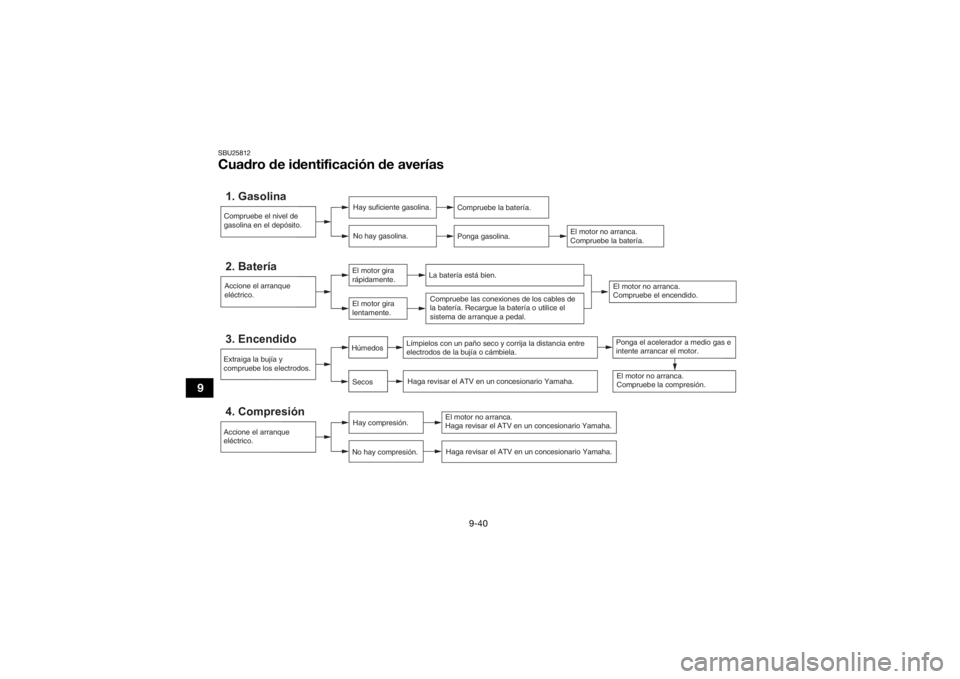

SBU25812Cuadro de identificación de averías1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el ATV en un concesionario Yamaha.
3. Encendido
Haga revisar el ATV en un concesionario Yamaha.
SecosHúmedos
Compruebe el nivel de
gasolina en el depósito. El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
El motor no arranca.
Haga revisar el ATV en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Ponga el acelerador a medio gas e
intente arrancar el motor.
El motor no arranca.
Compruebe la compresión.
2. Batería
La batería está bien.
El motor no arranca.
Compruebe el encendido.
Compruebe las conexiones de los cables de
la batería. Recargue la batería o utilice el
sistema de arranque a pedal.
El motor gira
lentamente.
El motor gira
rápidamente.
Accione el arranque
eléctrico.
UBW464S0.book Page 40 Thursday, January 23, 2020 1:11 PM

10-1
10
SBU25861
LIMPIEZA Y ALMACENAMIENTO
SBU25903LimpiezaLa limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.1. Antes de limpiar el ATV: a. Tape el extremo del tubo de escape paraevitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa, aplíquele un desengrasante con una brocha.
No aplique este producto a la cadena, los pi-
ñones ni los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan- do la máquina con una manguera. Utilice úni-
camente la presión necesaria para la
operación. ¡ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo de accidente. Compruebe los frenos después
del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02312]

ATENCIÓN: Una presión del agua
excesiva puede provocar que esta se filtre
en los cojinetes de rueda, frenos, juntas de
estanqueidad de la caja de cambios y dis-
positivos eléctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparación de elevado importe
son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túne-
les de lavado.
[SCB00712]
4. Una vez eliminada la mayor parte de la sucie- dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
UBW464S0.book Page 1 Thursday, January 23, 2020 1:11 PM

10-2
105. Aclare el ATV inmediatamente con agua lim-
pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
6. Seque la cadena y lubríquela para evitar que se oxide.
7. Limpie el asiento con un limpiador de tapice- rías de vinilo para mantenerlo flexible y bri-
llante.
8. Puede aplicarse cera de automoción a todas las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado
protector. Cuando termine, ponga en marcha
el motor y déjelo en ralentí unos minutos.
SBU30362AlmacenamientoPeríodo corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa. ATENCIÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona
cuando todavía está mojado, el agua y la hu-
medad penetrarán en su interior y se oxidará. Para prevenir la corrosión, evite sótanos hú-
medos, establos (por la presencia de amonía-
co) y lugares en los que se almacenen
productos químicos fuertes.
[SCB00722]
Período largo
Antes de guardar el ATV durante varios meses:
1. Realice las reparaciones necesarias y todo el mantenimiento pendiente.
2. Siga todas las instrucciones que se facilitan en el apartado Limpieza de este capítulo.
3. Llene el depósito de gasolina, añada estabili- zador de combustible (Fuel Med Rx si está
disponible) y, a continuación, haga funcionar
el motor durante 5 minutos para que se distri-
buya la gasolina tratada.
4. Cierre la palanca del grifo de gasolina y vacíe la cubeta con flotador del carburador aflojan-
do el perno de vaciado. Vierta en el depósito
de gasolina la gasolina que haya vaciado.
5. Realice el procedimiento siguiente para pro- teger el motor de la corrosión interna.a. Desmonte la tapa de la bujía y la bujía.
Cantidad especificada:
7.5 ml por litro de gasolina (1 oz por galón)
UBW464S0.book Page 2 Thursday, January 23, 2020 1:11 PM

10-3
10
b. Vierta una cucharadita de aceite de motor
por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se- guidamente coloque ésta sobre la culata
para que los electrodos queden en con-
tacto con masa. (Así limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Coloque la bujía y la tapa de bujía.
6. Lubrique todos los cables de control y los puntos pivotantes de todas las palancas.
7. Coloque el bastidor sobre soportes o blo- ques para que todas las ruedas queden le-
vantadas del suelo. (Alternativamente, gire
las ruedas cada mes para evitar que los neu-
máticos se degraden en un punto).
8. Cubra la salida del silenciador con una bolsa de plástico para evitar que penetre humedad.
9. Desmonte la batería y cárguela completa- mente. (Consulte la página 9-34).
UBW464S0.book Page 3 Thursday, January 23, 2020 1:11 PM

11-1
11
SBU25964
ESPECIFICACIONES
Dimensiones:Longitud total:1250 mm (49.2 in)
Anchura total: 820 mm (32.3 in)
Altura total:
770 mm (30.3 in)
Altura del asiento: 585 mm (23.0 in)
Distancia entre ejes: 830 mm (32.7 in)
Distancia al suelo:
125 mm (4.9 in)
Radio de giro mínimo: 2.3 m (7.55 ft)
Profundidad máxima de vadeo: 11 cm (4 in)Peso:Peso en orden de marcha:100.0 kg (220 lb)Carga:Carga máxima:
41.0 kg (90 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):74.0 dB(A) a 3625 r/min Incertidumbre de la medición:
0.3 dB(A)
Vibración en el asiento (EN1032, ISO5008): Sin exceder de 0.5 m/s2
Incertidumbre de la medición: 0.1 m/s2
Vibración en el manillar (EN1032, ISO5008):
4.6 m/s2
Incertidumbre de la medición: 0.4 m/s2
Motor:Ciclo de combustión:
4 tiempos
Sistema de refrigeración: Refrigerado por aire
Sistema de válvulas: SOHC
Número de cilindros:
Cilindro sencillo
Cilindrada: 49 cm3
Calibre × Carrera:
39.0 × 41.4 mm (1.54 × 1.63 in)
Relación de compresión:
8.5 : 1
Sistema de arranque: Sistema de arranque eléctrico y a pedal
Sistema de lubricación: Cárter húmedo
UBW464S0.book Page 1 Thursday, January 23, 2020 1:11 PM

11-2
11

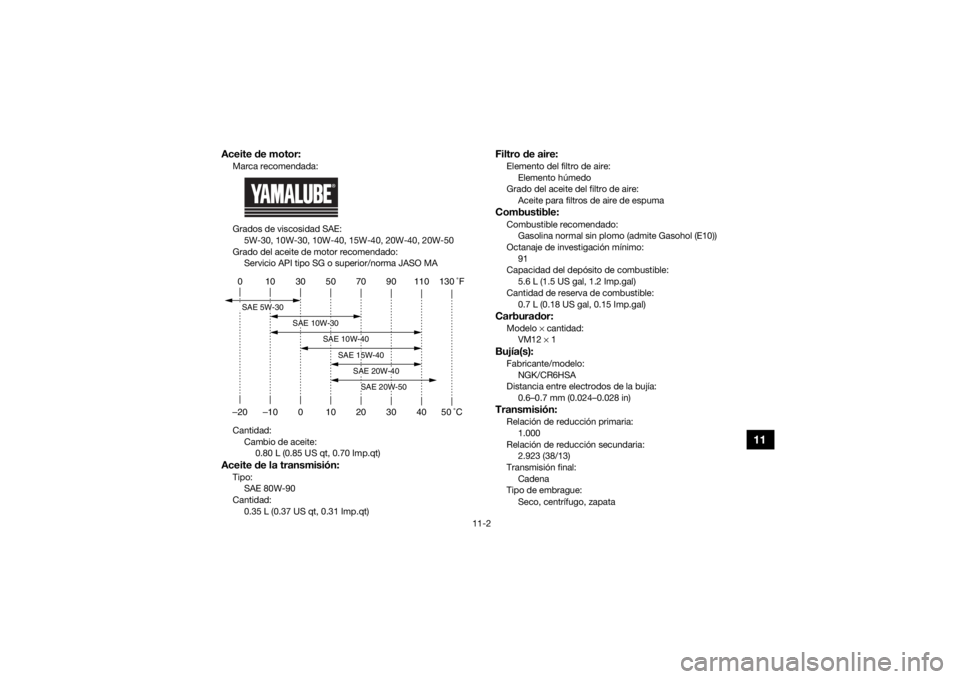

Aceite de motor:Marca recomendada:
Grados de viscosidad SAE:5W-30, 10W-30, 10W-40, 15W-40, 20W-40, 20W-50
Grado del aceite de motor recomendado: Servicio API tipo SG o superior/norma JASO MA
Cantidad: Cambio de aceite:0.80 L (0.85 US qt, 0.70 Imp.qt)Aceite de la transmisión:Tipo:SAE 80W-90
Cantidad: 0.35 L (0.37 US qt, 0.31 Imp.qt)
Filtro de aire:Elemento del filtro de aire:Elemento húmedo
Grado del aceite del filtro de aire:
Aceite para filtros de aire de espumaCombustible:Combustible recomendado:Gasolina normal sin plomo (admite Gasohol (E10))
Octanaje de investigación mínimo:
91
Capacidad del depósito de combustible: 5.6 L (1.5 US gal, 1.2 Imp.gal)
Cantidad de reserva de combustible: 0.7 L (0.18 US gal, 0.15 Imp.gal)Carburador:Modelo × cantidad:
VM12 × 1Bujía(s):Fabricante/modelo:
NGK/CR6HSA
Distancia entre electrodos de la bujía: 0.6–0.7 mm (0.024–0.028 in)Transmisión:Relación de reducción primaria:
1.000
Relación de reducción secundaria: 2.923 (38/13)
Transmisión final: Cadena
Tipo de embrague:
Seco, centrífugo, zapata
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UBW464S0.book Page 2 Thursday, January 23, 2020 1:11 PM

11-3
11
Tipo de transmisión:CVT automática
Relación de engranajes: Relación de transmisión: 2.140–0.710 :1
Marcha adelante: 10.967 (49/15 x 47/14)Neumático delantero:Tamaño:AT16x6.5-7
Fabricante/modelo: DURO/DI2040Neumático trasero:Tamaño:AT16x7-7
Fabricante/modelo: DURO/DI2041Presión de aire del neumático (medida en
neumáticos en frío):Carga del vehículo:0.0–41.0 kg (0–90 lb)
Recomendado:
Delantero: 15.0 kPa (0.150 kgf/cm2, 2.2 psi)
Trasero:
15.0 kPa (0.150 kgf/cm2, 2.2 psi)
Mínimo: Delantero:
12.0 kPa (0.120 kgf/cm2, 1.7 psi)
Trasero: 12.0 kPa (0.120 kgf/cm2, 1.7 psi)
Rueda delantera:Tamaño de la llanta:7 x 5.2ATRueda trasera:Tamaño de la llanta:7 x 5.2ATFreno delantero:Tipo:
Freno de tambor mecánico con zapata primaria y zapata
secundariaFreno trasero:Tipo:Freno de tambor mecánico con zapata primaria y zapata
secundariaSuspensión delantera:Tipo:Eje basculante
Resorte:
Muelle helicoidal
Amortiguador: Amortiguador hidroneumático
Trayectoria de la rueda: 60 mm (2.4 in)Suspensión trasera:Tipo:Basculante
Resorte: Muelle helicoidal
Amortiguador:
Amortiguador hidroneumático
UBW464S0.book Page 3 Thursday, January 23, 2020 1:11 PM
