YAMAHA YXZ1000R 2017 Notices Demploi (in French)

8-5
8
4*Circuit de mise à
l’air • Contrôler la durite de mise à l’air et s’assu-
rer de l’absence de craquelures ou autre en-
dommagement.
• Remplacer si nécessaire. √√√
5 *Injection de car-
burant
• Régler la synchronisation.
√√√√√
6 *Système
d’échappement • S’assurer de l’absence de toute fuite.
• Vérifier le jeu et serrer tous les colliers à vis
et les joints si nécessaire.
• Remplacer tout joint endommagé. √√√
7 *Circuit d’entrée
d’air • Vérifier que la valve de coupure d’air, la sou-
pape flexible et la durite ne sont pas en-
dommagées.
• Contrôler l’état et nettoyer ou remplacer si nécessaire. √√√
8 Pare-étincelles •Nettoyer. √√√
N° ÉLÉMENT
VÉRIFICATION INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320
UB577AF0.book Page 5 Wedne
sday, June 8, 2016 9:38 AM

8-6
8
FBU35800Tableau des entretiens généraux et graissagesN° ÉLÉMENTVÉRIFICATION INITIAL CHAQUE
Le plus
court des
deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320
1 *Circuit de refroi-
dissement • Contrôler l’absence de fuite de liquide de
refroidissement.
• Réparer si nécessaire. √√√√√
• Remplacer le liquide de refroidissement. Tous les 2 ans
2 Filtre à air pri-
maire (mousse)
•Nettoyer.
• Remplacer si nécessaire. Tous les 300–600 km (200–400 mi)
(plus souvent dans des environne- ments humides ou poussiéreux)
* Filtre à air secon-
daire (papier) • Remplacer. Tous les 2000–5000 km (1200–3000
mi)
(plus souvent dans des environne- ments humides ou poussiéreux)
3 Huile moteur • Remplacer (chauffer le moteur avant de vi-
danger). √ √√√
4 Cartouche de
filtre à huile • Remplacer.
√√√
UB577AF0.book Page 6 Wednesday, June 8, 2016 9:38 AM

8-7
8
5Huile de boîte de
vitesses • Contrôler le niveau d’huile et l’absence de
fuite. √√√√√
• Remplacer. √√√√
6 Huile de couple
conique ar-
rière/huile de dif-
férentiel • Contrôler le niveau d’huile et l’absence de
fuite. √√√√√
• Remplacer. √√
7 *Embrayage
YCC-S • Contrôler le fonctionnement et l’absence de
fuite de liquide.
• Corriger si nécessaire. √√√√√
8 *Système de frei-
nage • Vérifier le fonctionnement, l’usure des pla-
quettes de frein et les fuites de liquide.
• Intervenir si nécessaire, remplacer les pla- quettes si elles sont complètement usées. √√√√√
9 *Frein de station-
nement • Contrôler le fonctionnement, la garde et
l’usure des plaquettes de frein.
• Corriger si nécessaire. Remplacer les pla- quettes si usées jusqu’à la limite. √√√√√
10 *Liquide de frein et
composants in-
ternes • Remplacer le liquide de frein.
• Remplacer les composants internes du maî-
tre-cylindre et les étriers. Tous les 2 ans
N° ÉLÉMENT VÉRIFICATION
INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320
UB577AF0.book Page 7 Wedne
sday, June 8, 2016 9:38 AM

8-8
8
11*Durites de frein • Remplacer. Tous les 4 ans
12 *Pédale d’accélé-
rateur
• Contrôler le fonctionnement et la garde.
√√√√√
13 *Roues • Vérifier l’équilibrage, le voile et l’absence de
dommages.
• Équilibrer la roue si nécessaire.
• Remplacer la roue si elle est endommagée ou si le voile est en-dehors des limites spé-
cifiées. √ √√√
• Vérifier et serrer le verrou de talon (pour les modèles qui en sont équipés). Tous les 500 km (300 mi)
14 *Roulements de
roue • Contrôler l’absence de jeu et d’endomma-
gement.
• Remplacer en cas d’endommagement. √ √√√
15 *Suspension avant
et arrière • Contrôler le fonctionnement et l’absence de
fuite d’huile.
• Corriger si nécessaire. √√
16 *Direction • Contrôler le fonctionnement et l’absence de
jeu. Remplacer en cas d’endommagement.
• Contrôler le pincement. Régler si néces- saire. √√√√√
N° ÉLÉMENT
VÉRIFICATION INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320UB577AF0.book Page 8 Wedne
sday, June 8, 2016 9:38 AM

8-9
8
17*Douilles de barre
stabilisatrice • S’assurer de l’absence de fissures et de tout
autre endommagement et remplacer si né-
cessaire. √√√
18 *Pivots de bras de
suspension supé-
rieur et inférieur • Lubrifier à l’aide de graisse à base de savon
au lithium. √√√
19 *Articulation ar-
rière et pivots su-
périeur et infé-
rieur • Lubrifier à l’aide de graisse à base de savon
au lithium. √√√
20 *Joint de cardan
d’arbre de trans-
mission • Lubrifier à l’aide de graisse à base de savon
au lithium. √√√
21 *Ancrage du mo-
teur • Contrôler l’absence de craquelures ou autre
endommagement.
• Contrôler le serrage de la boulonnerie. √√√
22 *Soufflets de
demi-arbres
avant et arrière • S’assurer de l’absence de fissures et de tout
autre endommagement et remplacer si né-
cessaire. √√
N° ÉLÉMENT
VÉRIFICATION INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320UB577AF0.book Page 9 Wedne
sday, June 8, 2016 9:38 AM

8-10
8
FBU35070N.B.Inspecter et entretenir le véhicule plus fréquemment en cas de conduite brutale ou dans des
conditions difficiles telles que la pluie, la bo ue, le sable ou des zones particulièrement pous-
siéreuses.
 Entretenir le système d’embrayage de la même manière et aux mêmes fréquences que le sys-
tème de freinage.
 Les indications d’entretien du présent document ne doivent pas être considérées comme ex-
haustives, par conséquent, il convient de :
• faire vérifier et entretenir l’YXZ1000R par un concessionnaire Yamaha à intervalles réguliers.
• remplacer immédiatement toute pièce endommagée ou visiblement usée. 23 *Visserie • Contrôler l’ensemble de la visserie du châs-
sis.
• Corriger si nécessaire. √√√√√
N° ÉLÉMENT VÉRIFICATION
INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320UB577AF0.book Page 10 Wednesday, June 8, 2016 9:38 AM

8-11
8

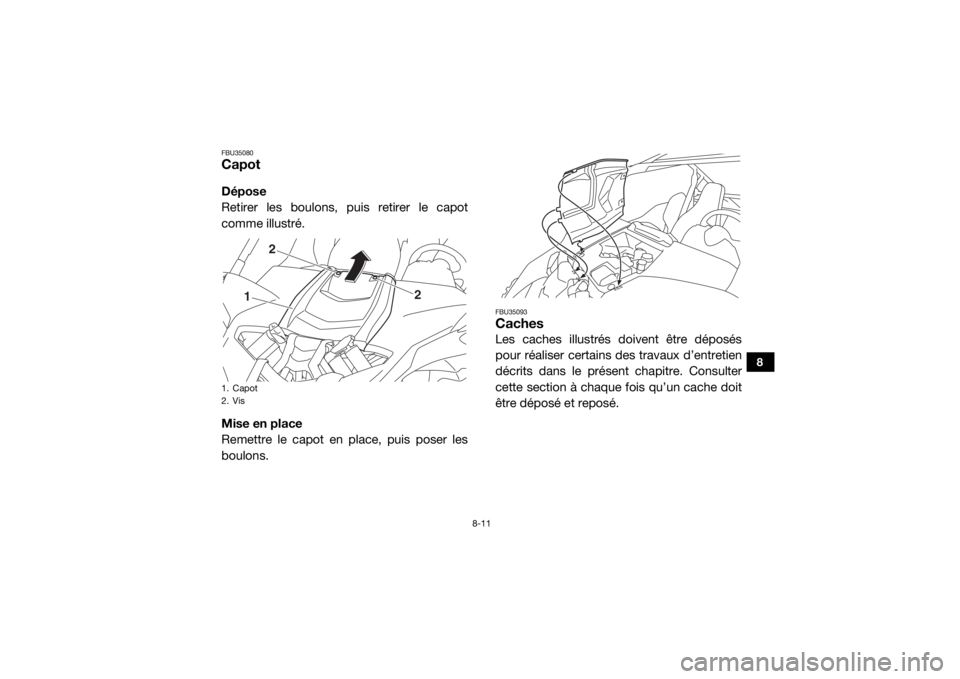

FBU35080CapotDépose
Retirer les boulons, puis retirer le capot
comme illustré.
Mise en place
Remettre le capot en place, puis poser les
boulons.
FBU35093CachesLes caches illustrés doivent être déposés
pour réaliser certains des travaux d’entretien
décrits dans le présent chapitre. Consulter
cette section à chaque fois qu’un cache doit
être déposé et reposé.
1. Capot
2. Vis
1
2
2
UB577AF0.book Page 11 Wednesday, June 8, 2016 9:38 AM

8-12
8

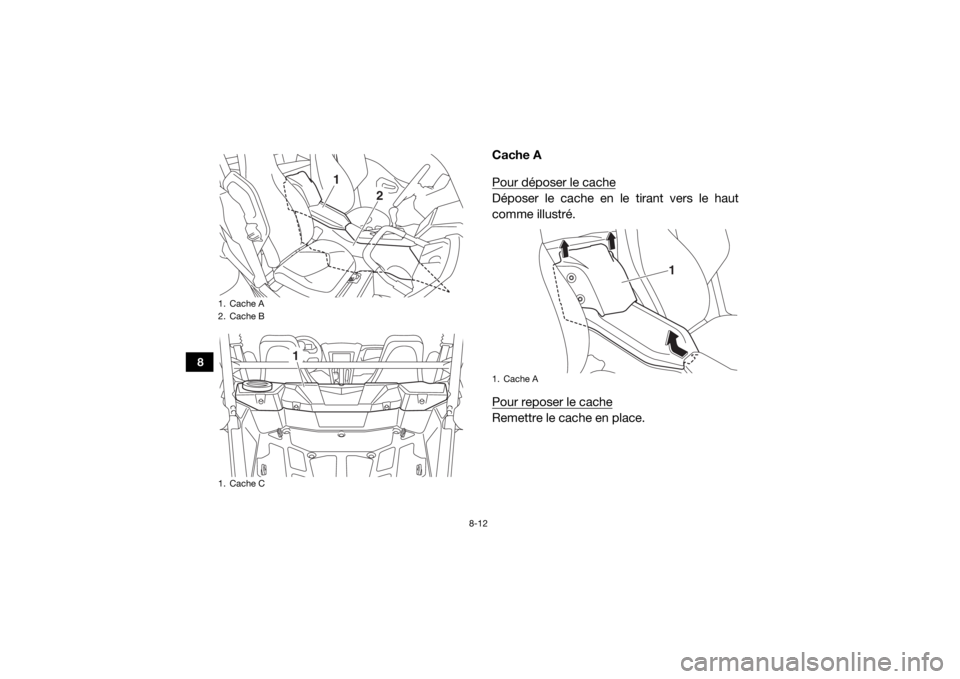

Cache A
Pour déposer le cacheDéposer le cache en le tirant vers le haut
comme illustré.
Pour reposer le cacheRemettre le cache en place.
1. Cache A
2. Cache B
1. Cache C
1
2
1
1. Cache A
1
UB577AF0.book Page 12 Wednesday, June 8, 2016 9:38 AM

8-13
8

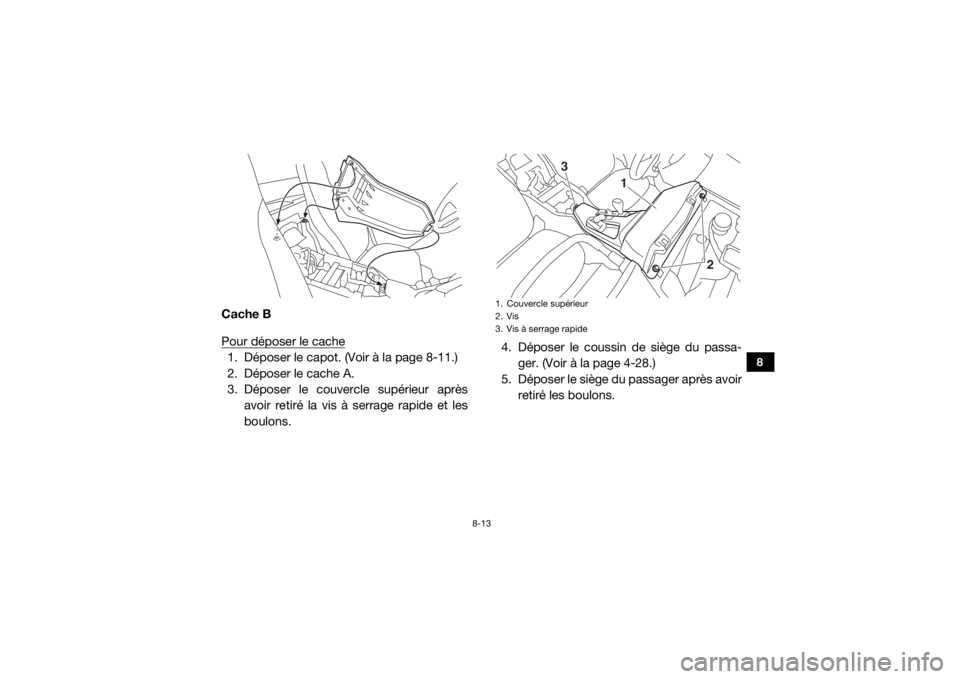

Cache B
Pour déposer le cache1. Déposer le capot. (Voir à la page 8-11.)
2. Déposer le cache A.
3. Déposer le couvercle supérieur aprèsavoir retiré la vis à serrage rapide et les
boulons. 4. Déposer le coussin de siège du passa-
ger. (Voir à la page 4-28.)
5. Déposer le siège du passager après avoir retiré les boulons.
1. Couvercle supérieur
2. Vis
3. Vis à serrage rapide
2
3
1
UB577AF0.book Page 13 Wednesday, June 8, 2016 9:38 AM

8-14
8

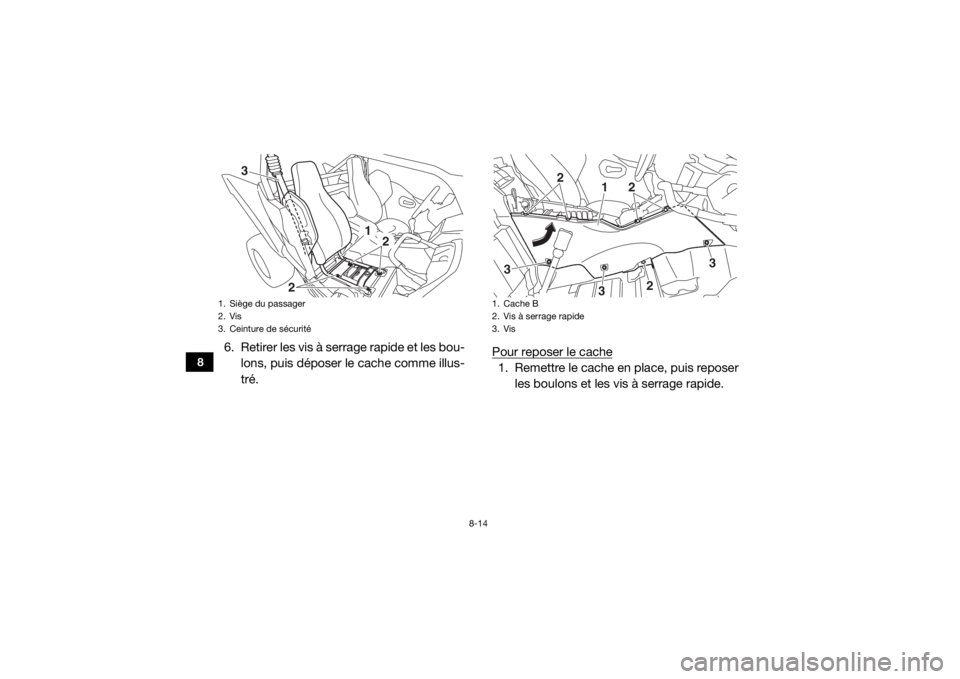

6. Retirer les vis à serrage rapide et les bou-lons, puis déposer le cache comme illus-
tré. Pour reposer le cache
1. Remettre le cache en place, puis reposer
les boulons et les vis à serrage rapide.
1. Siège du passager
2. Vis
3. Ceinture de sécurité
1
3
2
2
1. Cache B
2. Vis à serrage rapide
3. Vis
1
2
2
3
2
3
3
UB577AF0.book Page 14 Wednesday, June 8, 2016 9:38 AM
