ESP YAMAHA YXZ1000R 2017 Notices Demploi (in French)

7-25
7
Obstacles rencontrés
S’il est impossible de contourner un obstacle
tel que le tronc d’un arbre abattu ou un fossé,
arrêter le véhicule à un endroit sûr. Serrer le
frein de stationnement et sortir du véhicule
afin d’examiner attentivement le terrain. Exa-
miner à la fois le côté par lequel l’obstacle
sera abordé et le côté par lequel il sera sur-
monté. Si l’obstacle semble surmontable, dé-
cider de la voie qui permet de le surmonter à
l’angle le plus droit possible afin de réduire au
maximum le risque de renversement. Rouler
à une vitesse qui permette de conserver son
élan tout en allouant un temps de réaction
suffisant en cas de changement des condi-
tions.
Au moindre doute quant à la sécurité de la
manœuvre, il convient de faire demi-tour si le
terrain est plat et que l’espace est suffisant,
ou de reculer jusqu’à ce qu’une voie plus ac-
cessible soit découverte.UB577AF0.book Page 25 Wednesday, June 8, 2016 9:38 AM

8-33
8
4. Remonter le boulon de vidange et un jointneuf, puis serrer le boulon au couple spé-
cifié.
5. Remplir avec de l’huile de couple conique arrière du type recommandé jusqu’au
goulot de l’orifice de remplissage. ATTENTION :
Ne pas laisser pénétrer
de corps étrangers dans le carter de
couple conique.
[FCB00422]
N.B. GL-4 correspond à un grade d’additif et de
qualité. Les huiles pour engrenages hy-
poïdes de grade GL-5 peuvent également
être utilisées.
 Il est également possible d’utiliser l’huile
SAE 80W-90 pour engrenages hypoïdes. 6. Contrôler l’état du joint du bouchon de
remplissage et le remplacer s’il est
abîmé.
7. Remonter le bouchon de remplissage de l’huile et un joint neuf, puis serrer le bou-
chon au couple spécifié.

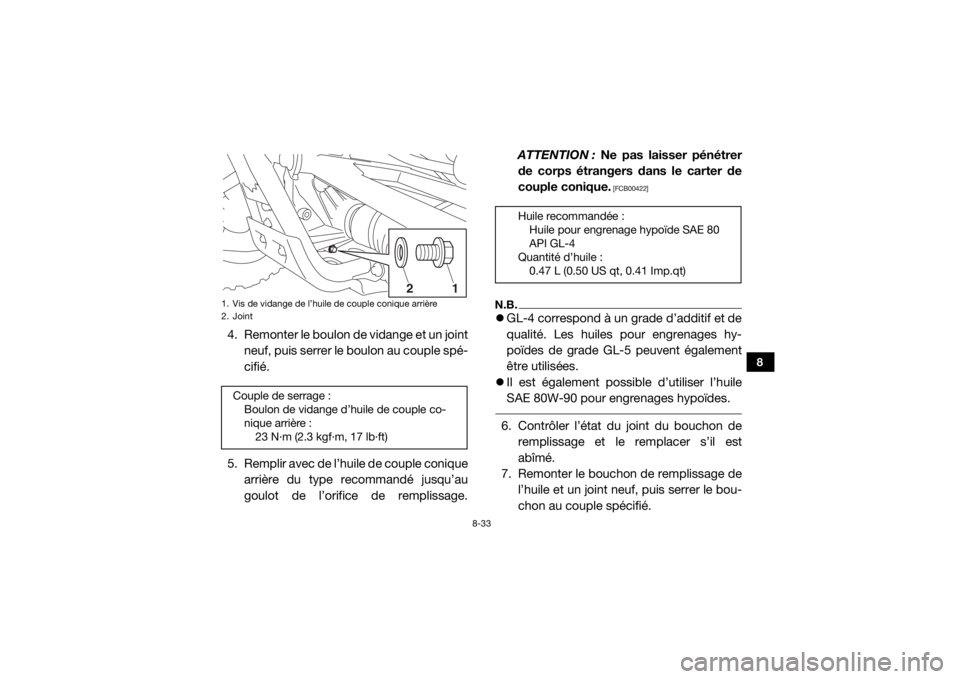

1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage :Boulon de vidange d’huile de couple co-
nique arrière :23 N·m (2.3 kgf·m, 17 lb·ft)
21
Huile recommandée :Huile pour engrenage hypoïde SAE 80
API GL-4
Quantité d’huile : 0.47 L (0.50 US qt, 0.41 Imp.qt)
UB577AF0.book Page 33 Wednesday, June 8, 2016 9:38 AM

8-36
8
N.B.GL-4 correspond à un grade d’additif et de
qualité. Les huiles pour engrenages hy-
poïdes de grade GL-5 peuvent également
être utilisées.
 Il est également possible d’utiliser l’huile
SAE 80W-90 pour engr enages hypoïdes. 6. Contrôler l’état du joint du bouchon de
remplissage et le remplacer s’il est
abîmé.
7. Remonter le bouchon de remplissage d’huile de différentiel et un joint neuf, puis
serrer le bouchon au couple spécifié. 8. Vérifier l’absence de fuite d’huile. Si une
fuite est détectée, en rechercher la
cause.
FBU35110Liquide de refroidissementContrôler le niveau du liquide de refroidisse-
ment avant chaque départ, et faire remplacer
le liquide de refroidissement tous les deux
ans par un concessionnaire Yamaha.
Contrôle du niveau du liquide de refroidis-
sement1. Stationner le véhicule sur une surface de
niveau.
2. Déposer le capot. (Voir à la page 8-11.)
Huile recommandée : Huile pour engrenage hypoïde SAE 80
API GL-4
Quantité d’huile : 0.18 L (0.19 US qt, 0.16 Imp.qt)
Couple de serrage :Vis de remplissage de l’huile de différentiel :23 N·m (2.3 kgf·m, 17 lb·ft)
UB577AF0.book Page 36 Wednesday, June 8, 2016 9:38 AM

8-54
8

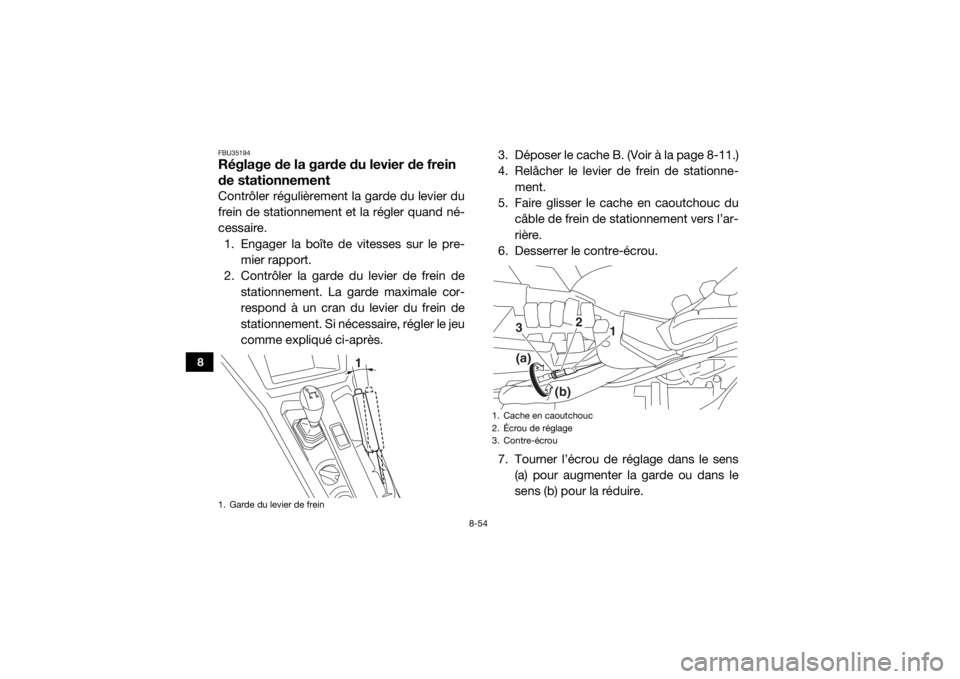

FBU35194Réglage de la garde du levier de frein
de stationnementContrôler régulièrement la garde du levier du
frein de stationnement et la régler quand né-
cessaire.1. Engager la boîte de vitesses sur le pre- mier rapport.
2. Contrôler la garde du levier de frein de stationnement. La garde maximale cor-
respond à un cran du levier du frein de
stationnement. Si nécessaire, régler le jeu
comme expliqué ci-après. 3. Déposer le cache B. (Voir à la page 8-11.)
4. Relâcher le levier de frein de stationne-
ment.
5. Faire glisser le cache en caoutchouc du câble de frein de stationnement vers l’ar-
rière.
6. Desserrer le contre-écrou.
7. Tourner l’écrou de réglage dans le sens (a) pour augmenter la garde ou dans le
sens (b) pour la réduire.1. Garde du levier de frein
1
1. Cache en caoutchouc
2. Écrou de réglage
3. Contre-écrou
1
(b)
(a)
3
2
UB577AF0.book Page 54 Wednesday, June 8, 2016 9:38 AM

8-71
8

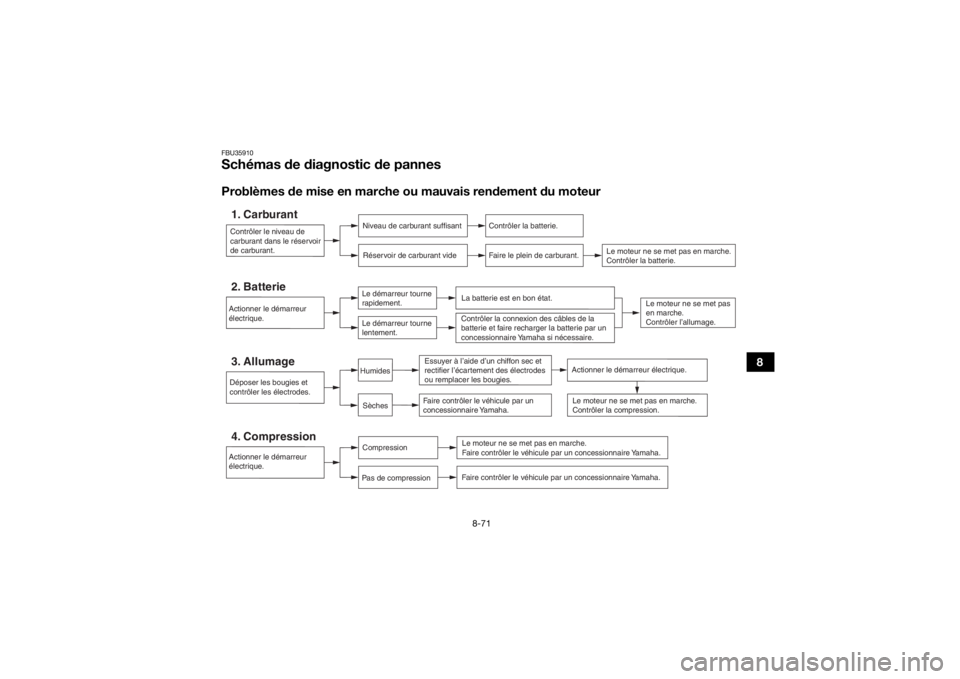

FBU35910Schémas de diagnostic de pannesProblèmes de mise en marche ou mauvais rendement du moteurContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisantRéservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
SèchesHumides
Actionner le démarreur électrique.
Actionner le démarreur
électrique.2. Batterie
La batterie est en bon état.
Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
Essuyer à l’aide d’un chiffon sec et
rectifier l’écartement des électrodes
ou remplacer les bougies.
Le moteur ne se met pas
en marche.
Contrôler l’allumage.
Le démarreur tourne
rapidement.Le démarreur tourne
lentement.
UB577AF0.book Page 71 Wednesday, June 8, 2016 9:38 AM

10-6
10
Fusible du moteur du dispositif quatre roues motrices:10.0 A
Fusible du moteur du ventilateur de radiateur: 30.0 AFBU33221Europe uniquement
Les données indiquées correspondent à des
niveaux d’émission et ne sont pas nécessai-
rement des niveaux de travail sûrs. Même s’il
existe une corrélation entre les niveaux
d’émission et d’exposition, ces données ne
peuvent pas être utilisées avec fiabilité pour
déterminer si d’autres précautions sont né-
cessaires. Les caractéristiques de l’espace
de travail, les autres sources sonores, etc.
(nombre de véhicules et autres processus ad-
jacents) et la période pendant laquelle un
conducteur est exposé au bruit sont des fac-
teurs influençant le niveau réel d’exposition
de la main-d’œuvre. Le niveau d’exposition
admissible peut également varier d’un pays à l’autre. Ces informations permettront toute-
fois à l’utilisateur du véhicule de se faire une
meilleure idée du danger et des risques.UB577AF0.book Page 6 Wedne
sday, June 8, 2016 9:38 AM

11-2
11
FBU33331Étiquette des codes du modèle
L’étiquette de modèle est collée sous le siège
du conducteur. Inscrire les renseignements
repris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha.1. Étiquette des codes du modèle
1
UB577AF0.book Page 2 Wedne sday, June 8, 2016 9:38 AM
