compression ratio YAMAHA YXZ1000R SS 2017 Notices Demploi (in French)

8-72
8
FBU35271Feu arrière/stopCe modèle est équipé d’un feu arrière/stop à
DEL, ses ampoules ne peuvent pas être rem-
placées.
Si le feu arrière/stop ne s’allume pas, contrô-
ler les fusibles, puis faire contrôler le véhicule
par un concessionnaire Yamaha.FBU32700DépannageBien que les véhicules Yamaha subissent une
inspection au départ de l’usine, une panne
peut toujours survenir. Un problème dans les
circuits d’alimentation, de compression et
d’allumage peut rendre les démarrages diffi-
ciles ou entraîner une perte de puissance. Le
tableau de dépannage permet un contrôle ra-
pide et aisé de ces circuits. Si une réparation
s’avère nécessaire, confier le véhicule à un
concessionnaire Yamaha.
Les techniciens qualifiés Yamaha disposent
en effet des connaissances, du savoir-faire et
des outils requis pour assurer l’entretien cor-

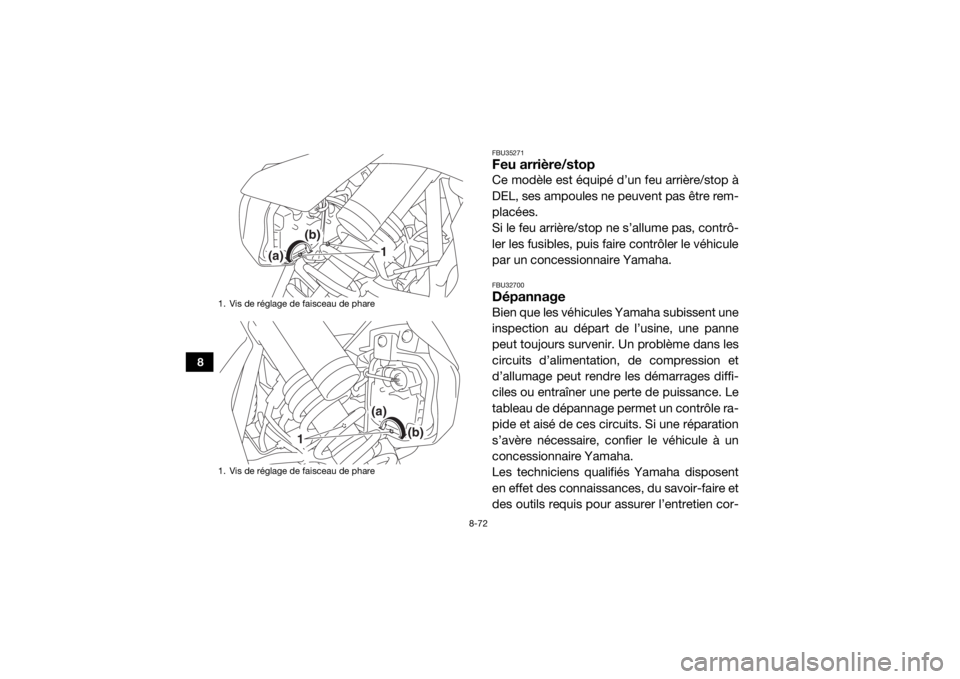

1. Vis de réglage de faisceau de phare
1. Vis de réglage de faisceau de phare
(a)
(b)
1
(b)
(a)
1
U2HC7MF0.book Page 72 Tuesday, April 19, 2016 11:27 AM

10-1
10
FBU32750
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:3121 mm (122.9 in)
Largeur hors-tout: 1626 mm (64.0 in)
Hauteur hors-tout:
1834 mm (72.2 in)
Empattement: 2300 mm (90.6 in)
Garde au sol: 330 mm (13.0 in)
Rayon de braquage minimal:
6000 mm (236 in)Poids:Poids à vide:685.0 kg (1510 lb) (YXZ10YMXH)
708.0 kg (1561 lb) (YXZ10YMSH)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
85.8 dB(A) à 4125 tr/mn (YXZ10YMSH,
YXZ10YMXH_EUR/FRA/GBR)
Incertitude de mesure:
3.0 dB(A) (YXZ10YMSH, YXZ10YMXH_EUR/FRA/GBR)
Niveau de puissance acoustique pondéré A: 100.0 dB(A) à 4125 tr/mn (YXZ10YMSH,
YXZ10YMXH_EUR/FRA/GBR)
Incertitude de mesure: 3.0 dB(A) (YXZ10YMSH, YXZ10YMXH_EUR/FRA/GBR) Vibrations au niveau de la selle (EN1032, ISO5008):
0.5 m/s² maximum (YXZ10YMSH,
YXZ10YMXH_EUR/FRA/GBR)
Incertitude de mesure:
0.0 m/s² (YXZ10YMSH, YXZ10YMXH_EUR/FRA/GBR)
Vibrations au niveau du volant (EN1032, ISO5008): 2.5 m/s² maximum (YXZ10YMSH,
YXZ10YMXH_EUR/FRA/GBR)
Incertitude de mesure: 0.2 m/s² (YXZ10YMSH, YXZ10YMXH_EUR/FRA/GBR)
Moteur:Type de moteur:
Refroidi par liquide, 4 temps, 2 arbres
Disposition des cylindres: 3 cylindres en ligne
Cylindrée: 998 cm³
Alésage × course:
80.0 × 66.2 mm (3.15 × 2.61 in)
Taux de compression: 11.3 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter secHuile de moteur:Marque recommandée:YAMALUBE
U2HC7MF0.book Page 1 Tuesday, April 19, 2016 11:27 AM
