Page 203 of 224
8-69
8
8. Remettre le coussin du siège et le cacheen place.FBU35252Remplacement d’un fusibleLe fusible principal, le fusible du système
d’injection de carburant, le fusible EPS et le
boîtier à fusibles se trouvent sous le cache A.
(Voir à la page 8-12.)
Si un fusible est grillé, le remplacer comme

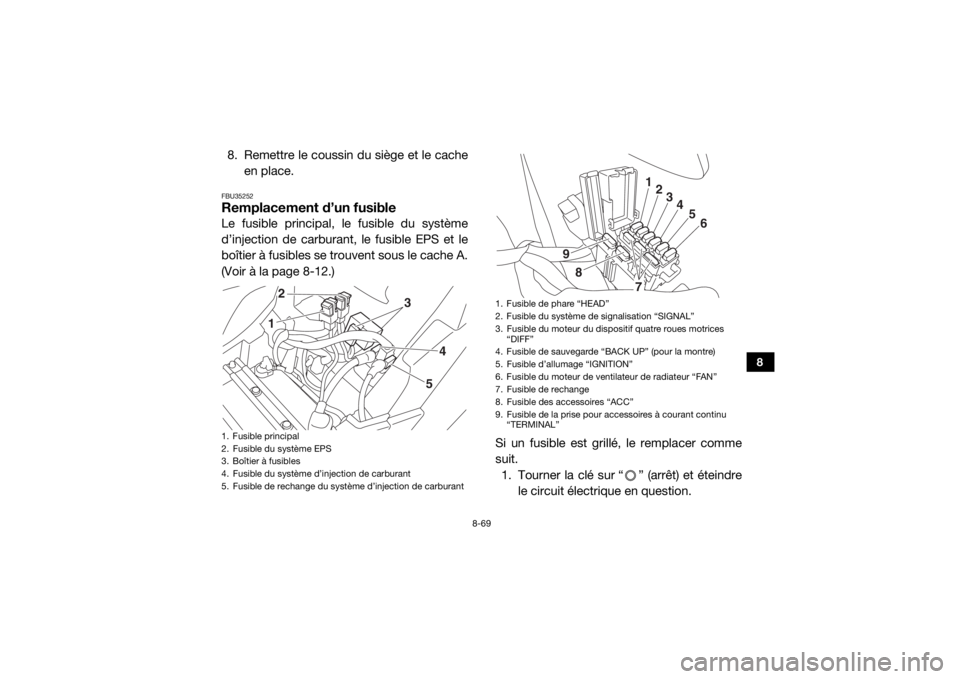

suit.1. Tourner la clé sur “ ” (arrêt) et éteindre le circuit électrique en question.1. Fusible principal
2. Fusible du système EPS
3. Boîtier à fusibles
4. Fusible du système d’injection de carburant
5. Fusible de rechange du système d’injection de carburant
12
3
4
5
1. Fusible de phare “HEAD”
2. Fusible du système de signalisation “SIGNAL”
3. Fusible du moteur du dispositif quatre roues motrices “DIFF”
4. Fusible de sauvegarde “BACK UP” (pour la montre)
5. Fusible d’allumage “IGNITION”
6. Fusible du moteur de ventilateur de radiateur “FAN”
7. Fusible de rechange
8. Fusible des accessoires “ACC”
9. Fusible de la prise pour accessoires à courant continu “TERMINAL”
1234
5
6
7
8
9
