YAMAHA YZ125LC 2003 Notices Demploi (in French)

2-8
SPECSPECIFICHE DI MANUTENZIONE
Voce Valore normale Limite
Ruota:
Tipo di ruota anteriore Ruota a razze…
Tipo di ruota poster Ruota a razze…
Dimensioni/Materiale del cerchione anteriore21 ×1,60/Alluminio…
Dimensioni/Materiale del cerchione posteriore19 ×1,85/Alluminio…
Limite di scentratura del cerchione:
Radiale…
2,0 mm (0,08 in)
Laterale … 2,0 mm (0,08 in)
Catena di trasmissione:
Tipo/Costruttore DID520DMA2 SDH/DAIDO…
Numero di anelli 111 anelli+giunto…
Gioco della catena 40~50 mm (1,6~2,0 in)…
Lunghezza della catena (10 anelli)…
152,5 mm (6,004 in)
Freno a disco anteriore:
Diametro esterno del disco ×Spessore 250 ×3,0 mm 250 ×2,5 mm
(9,84 ×0,12 in) (9,84 ×0,10 in)
Spessore della pastiglia 4,4 mm (0,17 in) 1,0 mm (0,04 in)
Diametro interno del cilindro principale 11,0 mm (0,433 in)…
Diametro interno del cilindro delle pinze 27,0 mm (1,063 in) ×2…
Tipo di liquido per freni DOT No. 4…
Freno a disco posteriore:
Diametro esterno del disco ×Spessore 245 ×4,0 mm 245 ×3,5 mm
(9,65 ×0,16 in) (9,65 ×0,14 in)
Limite di inflessione…
0,15 mm (0,006 in)
Spessore della pastiglia 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Diametro interno del cilindro principale 11,0 mm (0,433 in)…
Diametro interno del cilindro delle pinze 25,4 mm (1,000 in)…
Tipo di liquido per freni DOT No. 4…
Leva di comando del freno e pedale di
comando del freno:
Posizione della leva di comando del freno 95 mm (3,74 in)…
Altezza del pedale di comando del freno Zero mm (Zero in)…
(altezza verticale sopra il pianale della
pedana d’appoggio)
Gioco libero della leva di comando 8~13 mm (0,31~0,51 in)…
della frizione (estremità della leva)
Gioco libero della manopola dell’acceleratore3~5 mm (0,12~0,20 in)…

2-9
SPECSPECIFICHE DI MANUTENZIONE
Parte da serrareDimensioni dellaQuantitàCoppia di serraggiofilettaturaNm m•kg ft•lb
Corona del manubrio e tubo esterno M 8 ×1,25 4 23 2,3 17
Staffa inferiore e tubo esterno M 8 ×1,25 4 20 2,0 14
Corona del manubrio e albero dello sterzo M24 ×1,0 1 145 14,5 105
Supporto del manubrio (superiore) M 8 ×1,25 4 28 2,8 20
Ghiera dello sterzo M28 ×1,0 1 Consultare la NOTA.
Forcella anteriore e vite mordente M48 ×1,0 2 30 3,0 22
Forcella anteriore e valvola di base M30 ×1,0 2 55 5,5 40
Vite mordente e barra dello smorzatore M12 ×1,25 2 29 2,9 21
(forcella anteriore)
Vite di spurgo (forcella anteriore) e vite mordente M 5 ×0,8 2 1 0,1 0,7
Forcella anteriore e dispositivo di protezione M 6 ×1,0 6 10 1,0 7,2
Guida per cavi (tubo flessibile del freno anteriore)M 5 ×0,8 1 4 0,4 2,9
e puntello della guida
Forcella anteriore e supporto del tubo flessibile del frenoM 6 ×1,0 2 10 1,0 7,2
Forcella anteriore e copertura del tubo flessibile M 8 ×1,25 1 16 1,6 11
Forcella anteriore e copertura del tubo flessibile M 6 ×1,0 1 7 0,7 5,1
Calotta del cavo dell’acceleratore M 4 ×0,7 2 1 0,1 0,7
Cilindro principale e staffa del freno anteriore M 6 × 1,0 2 9 0,9 6,5
Leva di comando del freno (vite) M 6 ×1,0 1 6 0,6 4,3
(dado) M 6 ×1,0 1 6 0,6 4,3
Controdado di posizione della leva di comando del frenoM 6 ×1,0 1 5 0,5 3,6
Leva di comando della frizione (vite) M 6 ×1,0 1 2 0,2 1,4
Supporto della leva di comando della frizione M 5 ×0,8 2 4 0,4 2,9
Coperchio del cilindro principale del freno anterioreM 4 ×0,7 2 2 0,2 1,4
Bullone di unione del tubo flessibile del freno M10 ×1,25 1 30 3,0 22
anteriore (cilindro principale)
Bullone di unione del tubo flessibile del freno anteriore (pinza)M10 ×1,25 1 30 3,0 22
Pinza del freno anteriore e forcella anteriore M 8 ×1,25 2 23 2,3 17
Calotta della manopola superiore e inferiore M 6 ×1,0 2 4 0,4 2,9
Pinza del freno (anteriore e posteriore) e tappo M10 ×1,0 1 3 0,3 2,2
della spina della pastiglia
Pinza del freno (anteriore e posteriore) e vite di M10 ×1,0 1 18 1,8 13
spurgo
Pinza del freno (anteriore e posteriore) e vite di spurgoM 8 ×1,25 1 6 0,6 4,3
Asse della ruota anteriore e dado M16 ×1,5 1 105 10,5 75
Supporto dell’asse della ruota anteriore M 8 ×1,25 4 23 2,3 17
Disco del freno anteriore e mozzo della ruota M 6 ×1,0 6 12 1,2 8,7
Disco del freno posteriore e mozzo della ruota M 6 ×1,0 6 14 1,4 10
Supporto del pedale di comando del freno M 8 ×1,25 1 26 2,6 19
Cilindro principale del freno posteriore e telaio M 6 ×1,0 2 10 1,0 7,2
Coperchio del cilindro principale del posteriore M 4 ×0,7 2 2 0,2 1,4
NOTA:
1. Serrare dapprima la ghiera a circa 38 Nm (3,8 m•kg, 27 ft•lb) usando la chiave per ghiera, quindi allen-
tare la ghiera di un giro.
2. Riserrare la ghiera a 7 Nm (0,7 m•kg, 5,1 ft•lb).


















2-10
SPECSPECIFICHE DI MANUTENZIONE
Parte da serrareDimensioni dellaQuantitàCoppia di serraggiofilettaturaNm m•kg ft•lb
Bullone di unione del tubo flessibile del freno M10 ×1,25 1 30 3,0 22
posteriore (pinza)
Bullone di unione del tubo flessibile del freno M10 ×1,25 1 30 3,0 22
posteriore (cilindro principale)
Asse della ruota posteriore e dado M20 ×1,5 1 125 12,5 90
Tiraraggi (razza) – 72 3 0,3 2,2
Rocchetto condotto e mozzo della ruota M 8 ×1,25 6 42 4,2 30
Copridisco e pinza del freno posteriore M 6 ×1,0 2 7 0,7 5,1
Dispositivo di protezione e pinza del freno posterioreM 6 ×1,0 2 7 0,7 5,1
Dado e controdado di regolazione dell’estrattore M 8 ×1,25 2 16 1,6 11
della catena
Supporto del motore:
Motore e telaio (anteriore) M10 ×1,25 1 69 6,9 50
Motore e telaio (inferiore) M10 ×1,25 1 69 6,9 50
Staffa del motore e telaio M 8 ×1,25 2 34 3,4 24
Staffa del motore e motore M 8 ×1,25 1 34 3,4 24
Albero snodato e dado M16 ×1,5 1 85 8,5 61
Braccio di rinvio e forcellone oscillante M14 ×1,5 1 80 8,0 58
Braccio di rinvio e leva di rinvio M14 ×1,5 1 80 8,0 58
Leva di rinvio e telaio M14 ×1,5 1 80 8,0 58
Ammortizzatore posteriore e telaio M10 ×1,25 1 56 5,6 40
Ammortizzatore posteriore e braccio di rinvio M10 ×1,25 1 53 5,3 38
Telaio posteriore e telaio (superiore) M 8 ×1,25 1 32 3,2 23
Telaio posteriore e telaio (inferiore) M 8 ×1,25 2 29 2,9 21
Forcellone oscillante e supporto del tubo flessibile M 5 ×0,8 4 1 0,1 0,7
del freno
Forcellone oscillante e superficie di contatto M 4 ×0,7 4 2 0,2 1,4
Supporto del tendicatena M 8 ×1,25 2 19 1,9 13
Supporto della catena e forcellone oscillante M 6 ×1,0 3 7 0,7 5,1
Protezione del dispositivo di tenuta e forcellone oscillanteM 5 ×0,8 4 6 0,6 4,3
Supporto del serbatoio del carburante M 6 ×1,0 2 10 1,0 7,2
Serbatoio del carburante e rubinetto del carburante M 6 ×1,0 2 7 0,7 5,1
Serbatoio del carburante e staffa del set della sella M 6 ×1,0 1 7 0,7 5,1
Serbatoio del carburante e vite di aggancio M 6 ×1,0 1 7 0,7 5,1
(nastro di aggiustaggio)
Serbatoio del carburante e staffa del serbatoio del carburanteM 6 ×1,0 4 7 0,7 5,1
Supporto della presa d’aria dinamica M 6 ×1,0 6 4 0,4 2,9
Supporto del parafango anteriore M 6 ×1,0 4 7 0,7 5,1
Supporto del parafango posteriore (anteriore) M 6 ×1,0 2 7 0,7 5,1
Supporto del parafango posteriore (posteriore) M 6 ×1,0 2 11 1,1 8,0
Supporto della copertura laterale M 6 ×1,0 2 7 0,7 5,1
Supporto della sella M 8 ×1,25 2 19 1,9 13
Targa M 6 ×1,0 1 7 0,7 5,1
NOTA:
La parte marcata con ∆deve essere controllata per il serraggio della coppia dopo il rodaggio o prima di ogni
gara.




















2-11
SPECSPECIFICHE DI MANUTENZIONE
IC212300
PARTE ELETTRICA
Parte da serrareDimensioni dellaQuantitàCoppia di serraggiofilettaturaNm m•kg ft•lb
Statore M 6 ×1,0 3 9 0,9 6,5
Rotore M10 ×1,25 1 33 3,3 24
Bobina di accensione M 6 ×1,0 2 7 0,7 5,1
Voce Valore normale Limite
Sistema di accensione:
Messa in fase dell’accensione (B.T.D.C.) 0,52 mm (0,020 in)…
Tipo di anticipatore Elettrico…
CDI:
Modello (statore)/Costruttore del magnete 4SS-01/YAMAHA…
Resistenza 1 della bobina di origine 720~1.080 Ωà 20°C (68°F)…
(colore) (Verde/Bianco-Nero/Rosso)
Resistenza 2 della bobina di origine 44~66 Ωà 20°C (68°F)…
(colore) (Nero-Verde/Blu)
Resistenza della bobina di accelerazione 248~372 Ωà 20°C (68°F)…
(colore) (Bianco/Blu-Bianco/Rosso)
Modello/Costruttore dell’unità CDI 5NY-10/YAMAHA…
Bobina di accensione:
Modello/Costruttore 4SS-00/YAMAHA…
Distanza minima tra le candele 6 mm (0,24 in)…
Resistenza dell’avvolgimento primario 0,14~0,20 Ωà 20°C (68°F)…
Resistenza dell’avvolgimento secondario 6,7~10,1kΩà 20°C (68°F)…
Calotta della candela:
Resistanza 4~6 kΩà 20°C (68°F)…

2-12
SPEC
SPECIFICHE GENERALI RELATIVE ALLA COPPIA/
DEFINIZIONE DELLE UNITÀ
Questa tabella specifica la coppia per i dispositivi
di fissaggio standard con filettature a passo I.S.O.
standard. Le specifiche relative alla coppia per
componenti o gruppi speciali sono incluse nelle se-
zioni pertinenti di questo manuale. Per evitare di-
storsioni, serrare i gruppi con più dispositivi di fis-
saggio in maniera incrociata, in fasi progressive,
finché non si raggiunge la coppia corretta. Se non
specificato altrimenti, le specifiche relative alla
coppia richiedono filettature pulite e asciutte. I
componenti dovrebbero essere a temperatura am-
biente.A. Distanza fra le parti piatte
B. Diametro esterno della filettatura
IC230000
DEFINIZIONE DELLE UNITÀ
IC220001
SPECIFICHE GENERALI RELATIVE ALLA COPPIA
SPECIFICA RELATIVA
A B ALLA COPPIA(Dado) (Vite)
Nm m•kg ft•lb
10 mm 6 mm 6 0,6 4,3
12 mm 8 mm 15 1,5 11
14 mm 10 mm 30 3,0 22
17 mm 12 mm 55 5,5 40
19 mm 14 mm 85 8,5 61
22 mm 16 mm 130 13 94
Unità Lettura Definizione Misura
mm millimetri 10-
3metri Lunghezza
cm centimetri 10-2metri Lunghezza
kg chilogrammi 103grammi Peso
N newton 1 kg× ×
m/sec2Forza
Nm newton metro N× ×
m Coppia
m•kg chilogrammetri m× ×
kg Coppia
Pa pascal N/m2Pressione
N/mm newton per millimetro N/mm Flessibilità
L litri — Volume o capacità
cm3centimetri cubici — Volume o capacità
giri/min giri al minuto — Numero di giri del motore

2-13

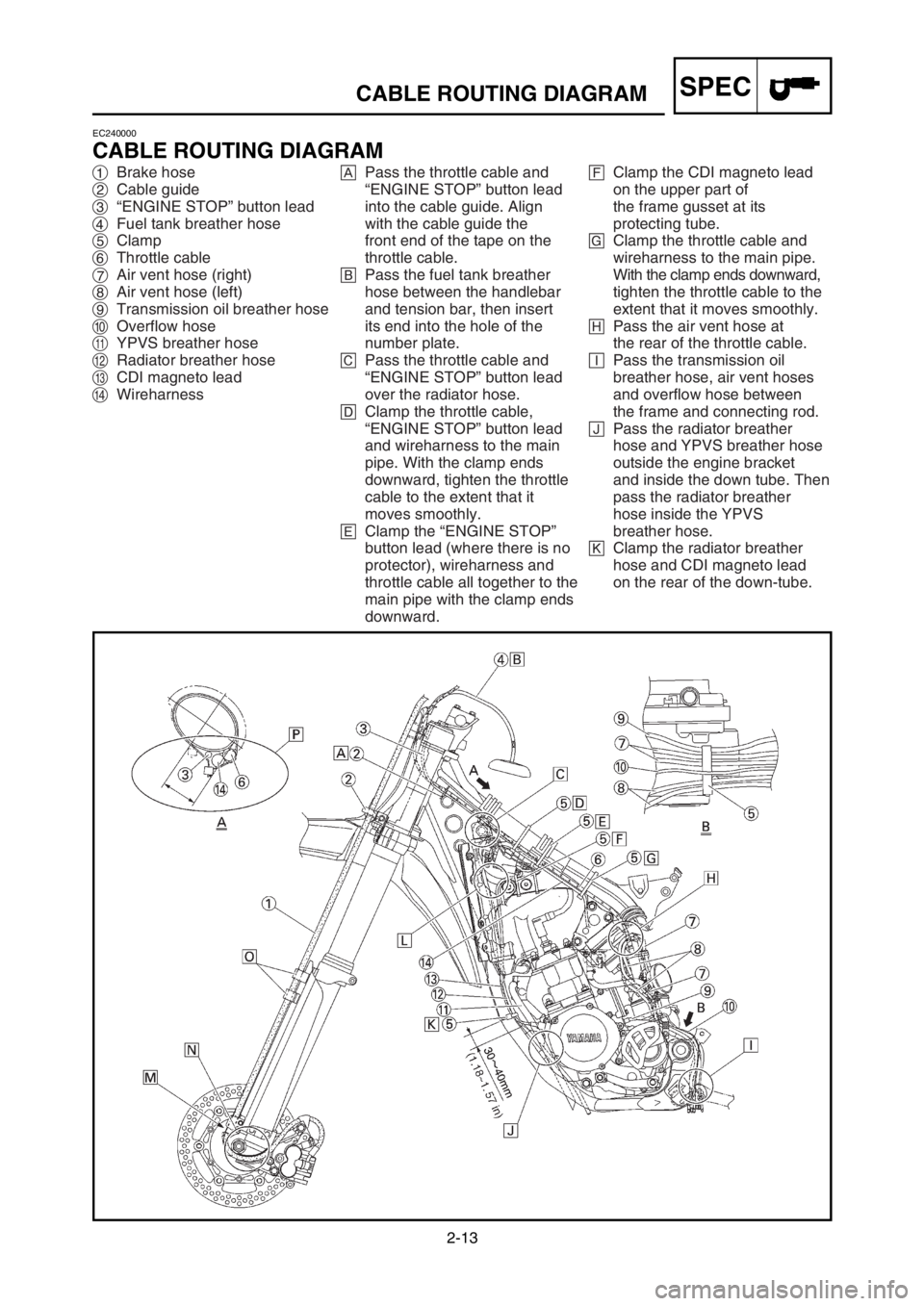

SPECCABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1Brake hose
2Cable guide
3“ENGINE STOP” button lead
4Fuel tank breather hose
5Clamp
6Throttle cable
7Air vent hose (right)
8Air vent hose (left)
9Transmission oil breather hose
0Overflow hose
qYPVS breather hose
wRadiator breather hose
eCDI magneto lead
rWireharnessAPass the throttle cable and
“ENGINE STOP” button lead
into the cable guide. Align
with the cable guide the
front end of the tape on the
throttle cable.
BPass the fuel tank breather
hose between the handlebar
and tension bar, then insert
its end into the hole of the
number plate.
CPass the throttle cable and
“ENGINE STOP” button lead
over the radiator hose.
DClamp the throttle cable,
“ENGINE STOP” button lead
and wireharness to the main
pipe. With the clamp ends
downward, tighten the throttle
cable to the extent that it
moves smoothly.
EClamp the “ENGINE STOP”
button lead (where there is no
protector), wireharness and
throttle cable all together to the
main pipe with the clamp ends
downward.FClamp the CDI magneto lead
on the upper part of
the frame gusset at its
protecting tube.
GClamp the throttle cable and
wireharness to the main pipe.
With the clamp ends downward,
tighten the throttle cable to the
extent that it moves smoothly.
HPass the air vent hose at
the rear of the throttle cable.
IPass the transmission oil
breather hose, air vent hoses
and overflow hose between
the frame and connecting rod.
JPass the radiator breather
hose and YPVS breather hose
outside the engine bracket
and inside the down tube. Then
pass the radiator breather
hose inside the YPVS
breather hose.
KClamp the radiator breather
hose and CDI magneto lead
on the rear of the down-tube.

2-13
SPEC
SCHEMA DE CHEMINEMENT DES CABLES
KABELFÜHRUNGSÜBERSICHTPLAN
DIAGRAMMA DEL PASSAGGIO DEI CAVI
KABELFÜHRUNGSÜBER-
SICHTPLAN
1Bremsschlauch
2Kabelführung
3Leitungskabel des Motorstoppknopfes
„ENGINE STOP“
4Kraftstofftank-Belüftungsschlauch
5Klemme
6Gasseil
7Belüftungsschlauch (Rechts)
8Belüftungsschlauch (Links)
9Getriebeöl-Belüftungsschlauch
0Überlaufschlauch
qYPVS-Belüftungsschlauch
wKühler-Belüftungsschlauch
eLeitungskabel des CDI-Magnetzünders
rKabelbaum
ADas Gasseil und den Leitungsdraht der
„ENGINE STOP“-Taste durch die
Kabelführing führen.
Vorderes Bandende am Gaskabel mit
der Kabelführung ausrichten.
BDen Kraftstofftank-Belüftungsschlauch
zwischen der Lenkstange und der Zug-
stange durchführen und danach sein
Ende in die Bohrung des Nummern-
schildes einsatzen.
CDas Gasseil und das Leitungskabel des
Motorstoppknopfes „ENGINE STOP“
über dem Kühlerschlauch durchführen.
DGaskabel, Motorstoppknopf „ENGINE
STOP“ und Kabelbaum am Hauptrohr
festklemmen. Mit den Schellenenden
nach unten zieht man das Gaskabelen-
de so fest, dass es sich reibungslos
bewegt.
ELeitung des Motorstoppknopfes „ENGI-
NE STOP“ (wenn kein Schutz vorhan-
den ist), Kabelbaum und Gaskabel
gemeinsam am Hauptrohr festklem-
men, mit den Schellenenden nach
unten.
FDas Leitengskabel des CDI-Magnetzün-
ders am oberen Teil der Rehmensfütze
an ihrem Schutzrohr festklemmen.
GGaskabel und Kabelbaum am Haupt-
rohr festklemmen. Mit den Enden der
Schelle nach unten zeigend, zieht man
das Gaskabel so fest, dass es sich rei-
bungslos bewegt.
HDen Belüftungsschlauch hinter dem
Gasseil durchführen.
IDen Getriebeöl-Belüftungsschlauch, die
Belüftungsschläuche und den Üderlauf-
schlauch zwischen dem Rahmen und
der Verbindungsstange durchführen.
JKühlerbelüftungsschlauch und YPVS-
Belüftungsschlauch an der Aussenseite
der Motorhalterung und an den Innen-
seite des Abwärtsrohrs führen. Dann
Kühlerbelüftungsschlauch in den YPVS-
Belüftungsschlauch einführen.
KDen Kühler-Belüftungsschlauch und
das Leitungskabel des CDI-Magnetzün-
ders an der Rückseite des Fallrohres
festklemmen.
SCHEMA DE
CHEMINEMENT DES
CABLES
1Tuyau de frein
2Guide de câble
3Fil de bouton d’arrêt du moteur “ENGINE
STOP”
4Tuyau de reniflard de réservoir à essence
5Bride
6Câble d’accélérateur
7Tuyau de ventilation (droit)
8Tuyau de ventilation (gauche)
9Tuyau de reniflard d’huile de boîte de
vitesses
0Tube de trop-plein
qTube de reniflard YPVS
wTuyau de reniflard de radiateur
eFil de magnéto CDI
rFaisceau de fils
åFaire passer le câble d’accélérateur et le fil
du bouton “ENGINE STOP” (arrêt
moteur) dans le guidage de câble.
Aligner sur le guide-câble l’extrémité
avant du ruban du câble d’accélérateur.
∫Faire passer le tuyau de reniflard du réser-
voir à carburant entre le guidon et la barre
de tension, puis l’insérer dans l’orifice de
la plaque minéralogique.
çFaire passer le câble d’accélérateur et le fil
du bouton d’arrêt moteur “ENGINE
STOP” au-dessus de la durit de radiateur.
∂Fixez le câble d’accélérateur, le fil du
bouton “ENGINE STOP” et le faisceau
de fils sur le tube principal. Les extrémi-
tés de la bride étant orientées vers le bas,
serrez le câble d’accélérateur de manière
à ce qu’il se déplace aisément.
´Fixez le fil du bouton “ENGINE STOP”,
le faisceau de fils et le câbled’accéléra-
teur ensemble sur le tube principal avec
les extrémités de la bride orientées vers
le bas.
ƒFixer le fil de magnéto de CDI sur la partie
supérieure du couvre-joint du tube de pro-
tection.
©Bridez le câble d’accélérateur et le fais-
ceau de fils sur le tube principal. En
orientant les extrémités de la bride vers
le bas, serrez le câble d’accélérateur de
façon à ce qu’il bouge facilement.
˙Faire passer le tuyau de ventilation à
l’arrière du câble d’accélérateur.
ˆFaire passer le tube reniflard d’huile de
transmission, les tubes d’aération et le tube
de trop-plein.
∆Faites passer le tuyau du reniflard du
radiateur et le tuyau du reniflard de
l’YPVS à l’extérieur du support du
moteur et à l’intérieur du tube inférieur.
Faites ensuite passer le tuyau du reniflard
du radiateur à l’intérieur tuyau du reni-
flard de l’YPVS.
˚Fixer avec un collier le tuyau de reniflard
du radiateur et le fil de magnéto CDI.
IC240000
DIAGRAMMA DEL
PASSAGGIO DEI CAVI
1Tubo flessibile del freno
2Guida per cavi
3Conduttore del pulsante “ARRESTO
MOTORE”
4Sfiato del serbatoio del carburante
5Brida
6Cavo dell’acceleratore
7Tubo flessibile dello sfiatatoio dell’aria
(destro)
8Tubo flessibile dello sfiatatoio dell’aria
(sinistro)
9Sfiato dell’olio per trasmissioni
0Tubo flessibile di troppopieno
qSfiato YPVS
wSfiato del radiatore
eConduttore del magneto CDI
rComplesso conduttori
åFar passare il cavo dell’acceleratore e il
conduttore del pulsante “ARRESTO
MOTORE” nella guida per cavi.
Allineare con la guida per cavi l’estre-
mità anteriore del nastro sul cavo dell'ac-
celeratore.
∫Far passare lo sfiato del serbatoio puran-
te fra il manubrio e il tirante, quindi inse-
rirne l’estremità nel foro della targa.
çFar passare il cavo dell’acceleratore e il
conduttore del pulsante “ARRESTO
MOTORE” sopra il manicotto flessibile
del radiatore.
∂Assicurare al tubo principale il cavo
dell’acceleratore e il conduttore e il
cablaggio preassemblato del pulsante
“ARRESTO MOTORE”. Con le estre-
mità della brida verso il basso, assicurare
il cavo dell’acceleratore in modo che
possa scorrere facilmente.
´Assicurare tutti insieme al tubo principa-
le, con le estremità della brida verso il
basso, il conduttore del pulsante “ARRE-
STO MOTORE” (dove non vi è prote-
zione), il cablaggio preassemblato e il
cavo dell’acceleratore.
ƒBloccare il conduttore del magnete CDI
sulla parte superiore del fazzoletto del
telaio in corrispondeza del suo tubo di
protezione.
©Assicurare al tubo principale il cavo del-
l'acceleratore e il cablaggio preassembla-
to. Con le estremità della brida rivolte
verso il basso, assicurare il cavo dell'ac-
celeratore in modo che possa scorrere
facilmente.
˙Far passare il tubo flessibile dello sfiata-
toio dell’aria sul retro del cavo dell’acce-
leratore.
ˆFar passare lo sfiato dell’olio per tra-
smissioni, i tubi flessibili degli sfiatatoi
dell’aria e il tubo flessibile di troppopie-
no fra il telaio e la leva di rinvio.
∆Far passare lo sfiato del radiatore e lo
sfiato YPVS fuori dalla staffa del motore
dentro il tubo inferiore. Quindi far passa-
re lo sfiato del radiatore dentro lo sfiato
dell’YPVS.
˚Bloccare lo sfiato del radiatore e il con-
duttore del magnete CDI sul retro del
tubo rivolto verso il basso.

2-14
SPECCABLE ROUTING DIAGRAM
LPass the radiater breather
hose and CDI magneto
lead between the frame and
radiator.
MAlign the top of the brake hose
neck with the brake hose
holder bottom.
NPass the brake hose in front
of the axle boss, then fit it
into the hose groove so that
the brake hose does not
contact the nut (wheel axle).
OFit the brake hose into the
guide on the protector.
PPosition each lead at the lower
left of the main tube (frame)
and put the clamp ends within
the area as shown by the
arrow.

2-14
SPEC
SCHEMA DE CHEMINEMENT DES CABLES
KABELFÜHRUNGSÜBERSICHTPLAN
DIAGRAMMA DEL PASSAGGIO DEI CAVI
LDen Kühler-Belüftungsschlauch und
das Leitungskabel des CDI-Magnetzün-
ders zwischen dem Rahmen und dem
Kühler durchführen.
MOberes Teil des Kabelschlauchhalses
mit dem Boden der Kabelschlauchhalte-
rung ausrichten.
NDen Bremsschlauch vor der Achsnabe
durchführen und danach in die
Schlauchnut einsetzen, so daß der
Bremsschlauch die Mutter (Radacnse)
nicht berührt.
ODen Bremsschlauch in die Führung am
Schutz einsetzen.
PJede Leitung an der unteren Seite links
am Hauptrohr (Rahmen) anbringen und
Enden der Schelle in den vom Pfeil
angegebenen Bereich verbringen.¬Faire passer le tuyau de reniflard du radia-
teur et le fil de magnéto CDI entre le châs-
sis et le radiateur.
µAligner le dessus du col du tuyau de frein
sur la base du support du tuyau de frein.
˜Faire passer le tuyau de frein à l’avant du
bossage d’essieu, puis l’insérer dans la
cannelure de sorte qu’il ne touche pas
l’écrou (exe de roue).
øFaire rentrer le tuyau de frein dans le guide
sur le protecteur.
πPositionnez chaque fil de la partie infé-
rieure gauche du tube principal (cadre) et
placez les extrémités de la bride dans la
zone indiquée par la flèche.¬Far passare lo sfiato del radiatore e il
conduttore del magnete CDI fra il telaio
e il radiatore.
µAllineare la cima del manicotto del tubo
flessibile del freno con la parte bassa del
supporto del tubo flessibile del freno.
˜Far passare il tubo flessibile del freno
davanti al mozzo dell’asse, quindi inse-
rirlo nella scanalatura per tubo flessibile
in modo che il tubo flessibile del freno
non tocchi il dado (asse della ruota).
øInserire il tubo flessibile del freno nella
guida sul dispositivo di protezione.
πPosizionare ciascun conduttore nella
parte inferiore sinistra del tubo principale
(telaio) e posizionare le estremità della
brida nel punto indicato dalla freccia.

2-15
SPECCABLE ROUTING DIAGRAM
1Cable guide
2Radiator breather hose
3Ignition coil
4CDI magneto lead
5Clutch cable
6CDI unit band
7CDI unit
8Wireharness
9High tension cord
0CDI unit bracket
qClampAPass the cluch cable into
the cable guide.
BPass the clutch cable over
the radiator hose.
CPass the wireharness between
the convexites of the CDI unit
band.
DClamp the high tension cord on
the upper part of the frame
gusset at its protecting tube.
EPass the ground lead between
the ignition coil and bracket and
fasten it together with the
ignition coil. Make sure that the
ground lead does not contact
the ignition coil and bracket.
FPass the radiator breather hose
at the rear of the radiator hose
and in front of the ignition coil
bracket.GPush in the radiator hose until
its end lightly touches the radia-
tor pipe.
HCut the clamp end to be flush
with CDI unit side.
IFit the CDI unit band over
the CDI unit bracket till it
stops.
JClamp the wireharness on the
CDI unit with the clamp ends
upward.
