YAMAHA YZ125LC 2006 Owners Manual

5-50
CHAS
DIRECTION
LENKUNG
STERZO
DIRECTION

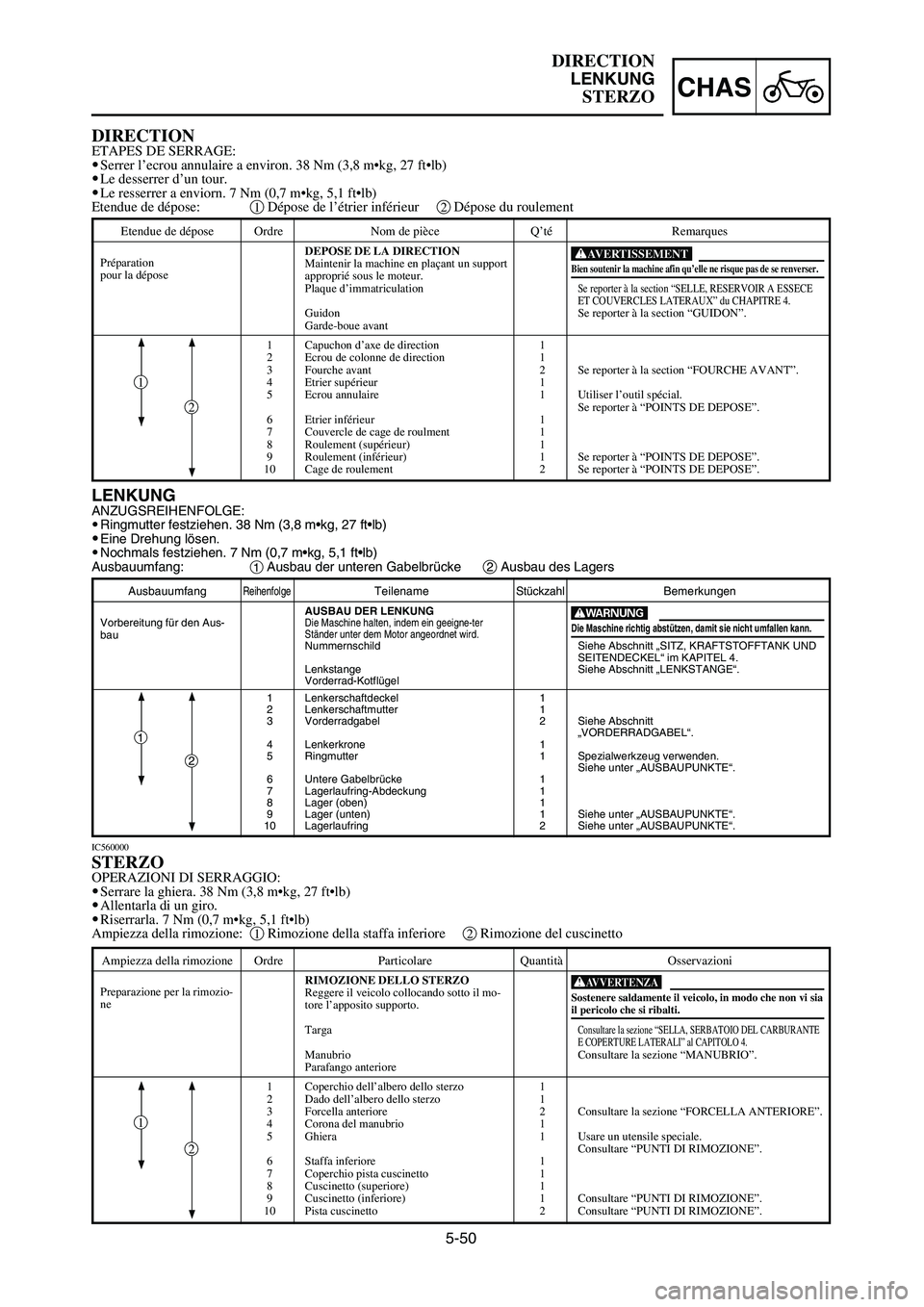

ETAPES DE SERRAGE:
9Serrer l’ecrou annulaire a environ. 38 Nm (3,8 m•kg, 27 ft•lb)
9Le desserrer d’un tour.
9Le resserrer a enviorn. 7 Nm (0,7 m•kg, 5,1 ft•lb)
Etendue de dépose:1Dépose de l’étrier inférieur 2Dépose du roulement
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DE LA DIRECTION
Maintenir la machine en plaçant un support
approprié sous le moteur.
Plaque d’immatriculation
Se reporter à la section “SELLE, RESERVOIR A ESSECE
ET COUVERCLES LATERAUX” du CHAPITRE 4.
Guidon Se reporter à la section “GUIDON”.Garde-boue avant
1 Capuchon d’axe de direction 1
2 Ecrou de colonne de direction 1
3 Fourche avant 2 Se reporter à la section “FOURCHE AVANT”.
4 Etrier supérieur 1
5 Ecrou annulaire 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
6 Etrier inférieur 1
7 Couvercle de cage de roulment 1
8 Roulement (supérieur) 1
9 Roulement (inférieur) 1 Se reporter à “POINTS DE DEPOSE”.
10 Cage de roulement 2 Se reporter à “POINTS DE DEPOSE”.
Préparation
pour la déposeXGBien soutenir la machine afin qu’elle ne risque pas de se renverser.
LENKUNGANZUGSREIHENFOLGE:
9Ringmutter festziehen. 38 Nm (3,8 m•kg, 27 ft•lb)
9Eine Drehung lösen.
9Nochmals festziehen. 7 Nm (0,7 m•kg, 5,1 ft•lb)
Ausbauumfang:1Ausbau der unteren Gabelbrücke
2Ausbau des Lagers
AusbauumfangReihenfolgeTeilenameStückzahlBemerkungen
AUSBAU DER LENKUNGDie Maschine halten, indem ein geeigne-ter
Ständer unter dem Motor angeordnet wird.
Nummernschild Siehe Abschnitt „SITZ, KRAFTSTOFFTANK UND
SEITENDECKEL“ im KAPITEL 4.
Lenkstange Siehe Abschnitt „LENKSTANGE“.
Vorderrad-Kotflügel
1 Lenkerschaftdeckel 1
2 Lenkerschaftmutter 1
3 Vorderradgabel 2 Siehe Abschnitt
„VORDERRADGABEL“.
4 Lenkerkrone 1
5 Ringmutter 1 Spezialwerkzeug verwenden.
Siehe unter „AUSBAUPUNKTE“.
6 Untere Gabelbrücke 1
7 Lagerlaufring-Abdeckung 1
8 Lager (oben) 1
9 Lager (unten) 1 Siehe unter „AUSBAUPUNKTE“.
10 Lagerlaufring 2 Siehe unter „AUSBAUPUNKTE“.
Vorbereitung für den Aus-
bauWDie Maschine richtig abstützen, damit sie nicht umfallen kann.
IC560000
STERZOOPERAZIONI DI SERRAGGIO:
9Serrare la ghiera. 38 Nm (3,8 m•kg, 27 ft•lb)
9Allentarla di un giro.
9Riserrarla. 7 Nm (0,7 m•kg, 5,1 ft•lb)
Ampiezza della rimozione:1Rimozione della staffa inferiore 2Rimozione del cuscinetto
Ampiezza della rimozione Ordre Particolare Quantità Osservazioni
RIMOZIONE DELLO STERZO
Reggere il veicolo collocando sotto il mo-
tore l’apposito supporto.
Targa
Consultare la sezione “SELLA, SERBATOIO DEL CARBURANTE
E COPERTURE LATERALI” al CAPITOLO 4.
Manubrio Consultare la sezione “MANUBRIO”.Parafango anteriore
1 Coperchio dell’albero dello sterzo 1
2 Dado dell’albero dello sterzo 1
3 Forcella anteriore 2 Consultare la sezione “FORCELLA ANTERIORE”.
4 Corona del manubrio 1
5 Ghiera 1 Usare un utensile speciale.
Consultare “PUNTI DI RIMOZIONE”.
6 Staffa inferiore 1
7 Coperchio pista cuscinetto 1
8 Cuscinetto (superiore) 1
9 Cuscinetto (inferiore) 1 Consultare “PUNTI DI RIMOZIONE”.
10 Pista cuscinetto 2 Consultare “PUNTI DI RIMOZIONE”.
Preparazione per la rimozio-
neTSostenere saldamente il veicolo, in modo che non vi sia
il pericolo che si ribalti.
1
2
1
2
1
2
1C3-9-31-5C 5/11/05 1:13 PM Page 19

5-51
CHASSTEERING
EC563000

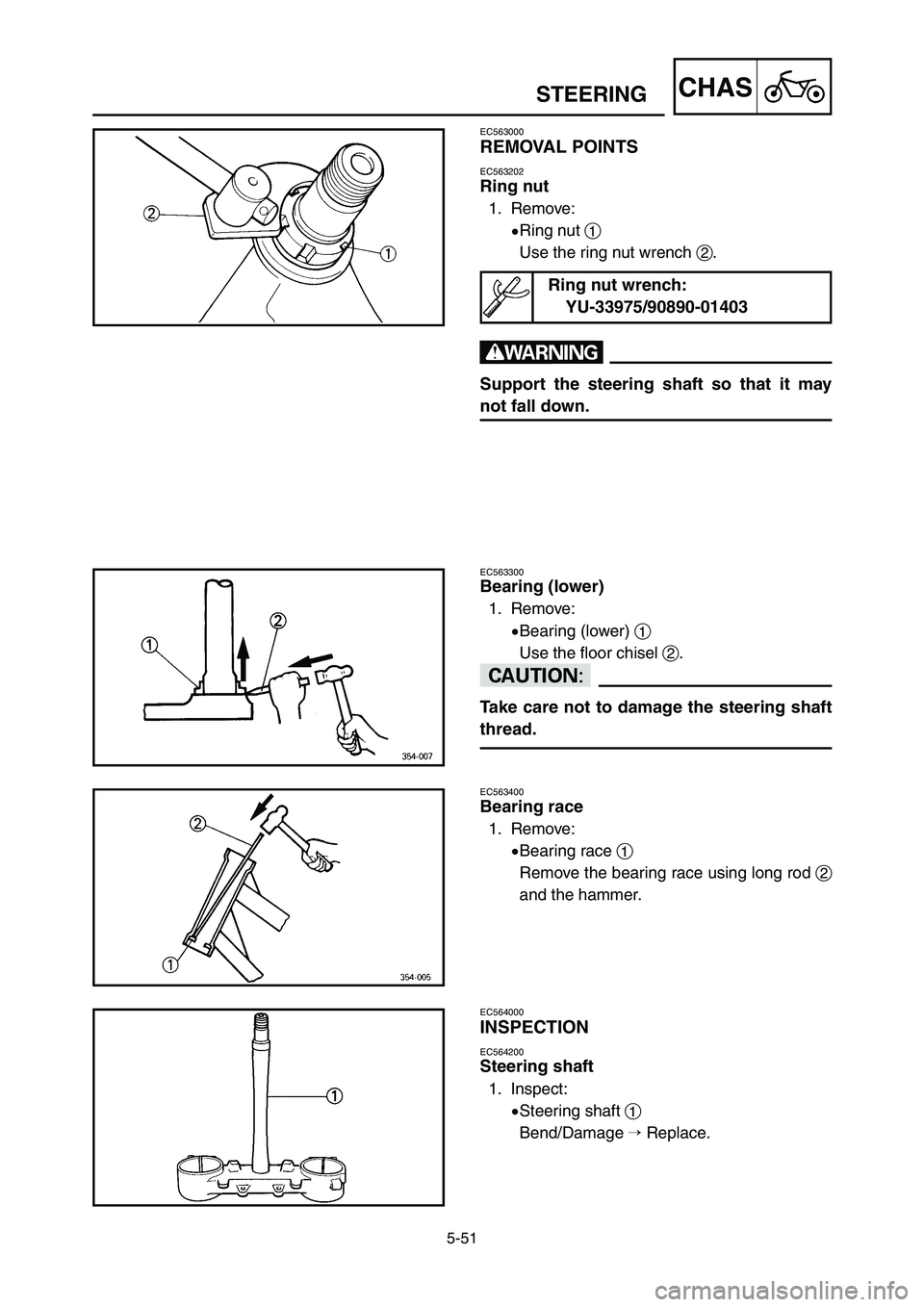

REMOVAL POINTS
EC563202
Ring nut
1. Remove:
9Ring nut 1
Use the ring nut wrench 2.
w
Support the steering shaft so that it may
not fall down.
EC563300
Bearing (lower)
1. Remove:
9Bearing (lower) 1
Use the floor chisel 2.
cC
Take care not to damage the steering shaft
thread.
EC563400
Bearing race
1. Remove:
9Bearing race 1
Remove the bearing race using long rod 2
and the hammer.
EC564000
INSPECTION
EC564200
Steering shaft
1. Inspect:
9Steering shaft 1
Bend/Damage Replace.
Ring nut wrench:
YU-33975/90890-01403
1C3-9-31-5C 5/11/05 1:13 PM Page 20

5-51
CHAS
DIRECTION
LENKUNG
STERZO
AUSBAUPUNKTE
Ringmutter
1. Ausbauen:
9Ringmutter 1
Den Ringmutterschlüssel 2
verwenden.
W
Den Lenkerschaft abstützen, damit
dieser nicht herausfällt.
Lager (unten)
1. Ausbauen:
9Lager (unten) 1
Ein Meißel 2verwenden.
dD
Darauf achten, dass das Lenker-
schaftgewinde nicht beschädigt
wird.
Lagerlaufring
1. Ausbauen:
9Lagerlaufring 1
Den Lagerlaufring unter Ver-
wendung einer langen Stange
2und eines Hammers aus-
bauen.
INSPEKTION
Lenkerschaft
1. Prüfen:
9Lenkerschaft 1
Biegung/Beschädigung
Erneuern.

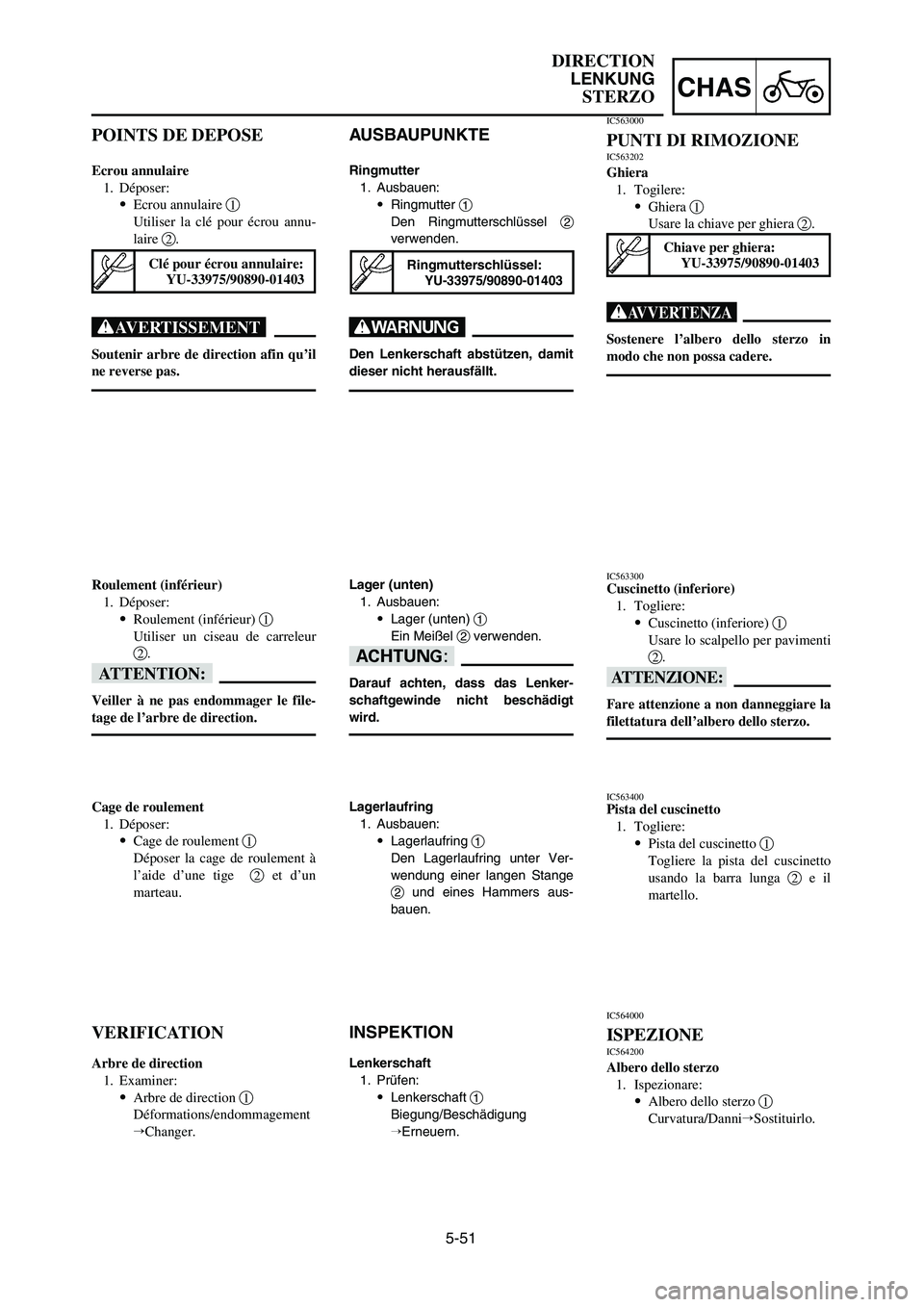

POINTS DE DEPOSE
Ecrou annulaire
1. Déposer:
9Ecrou annulaire 1
Utiliser la clé pour écrou annu-
laire 2.
XG
Soutenir arbre de direction afin qu’il
ne reverse pas.
Roulement (inférieur)
1. Déposer:
9Roulement (inférieur) 1
Utiliser un ciseau de carreleur
2.
fF
Veiller à ne pas endommager le file-
tage de l’arbre de direction.
Cage de roulement
1. Déposer:
9Cage de roulement 1
Déposer la cage de roulement à
l’aide d’une tige 2et d’un
marteau.
VERIFICATION
Arbre de direction
1. Examiner:
9Arbre de direction 1
Déformations/endommagement
Changer.
IC563000
PUNTI DI RIMOZIONEIC563202
Ghiera
1. Togilere:
9Ghiera 1
Usare la chiave per ghiera 2.
T
Sostenere l’albero dello sterzo in
modo che non possa cadere.
IC563300Cuscinetto (inferiore)
1. Togliere:
9Cuscinetto (inferiore) 1
Usare lo scalpello per pavimenti
2.
iI
Fare attenzione a non danneggiare la
filettatura dell’albero dello sterzo.
IC563400Pista del cuscinetto
1. Togliere:
9Pista del cuscinetto 1
Togliere la pista del cuscinetto
usando la barra lunga 2e il
martello.
IC564000
ISPEZIONEIC564200
Albero dello sterzo
1. Ispezionare:
9Albero dello sterzo 1
Curvatura/DanniSostituirlo.
Ringmutterschlüssel:YU-33975/90890-01403
Clé pour écrou annulaire:
YU-33975/90890-01403
Chiave per ghiera:
YU-33975/90890-01403
1C3-9-31-5C 5/11/05 1:13 PM Page 21

5-52
CHASSTEERING

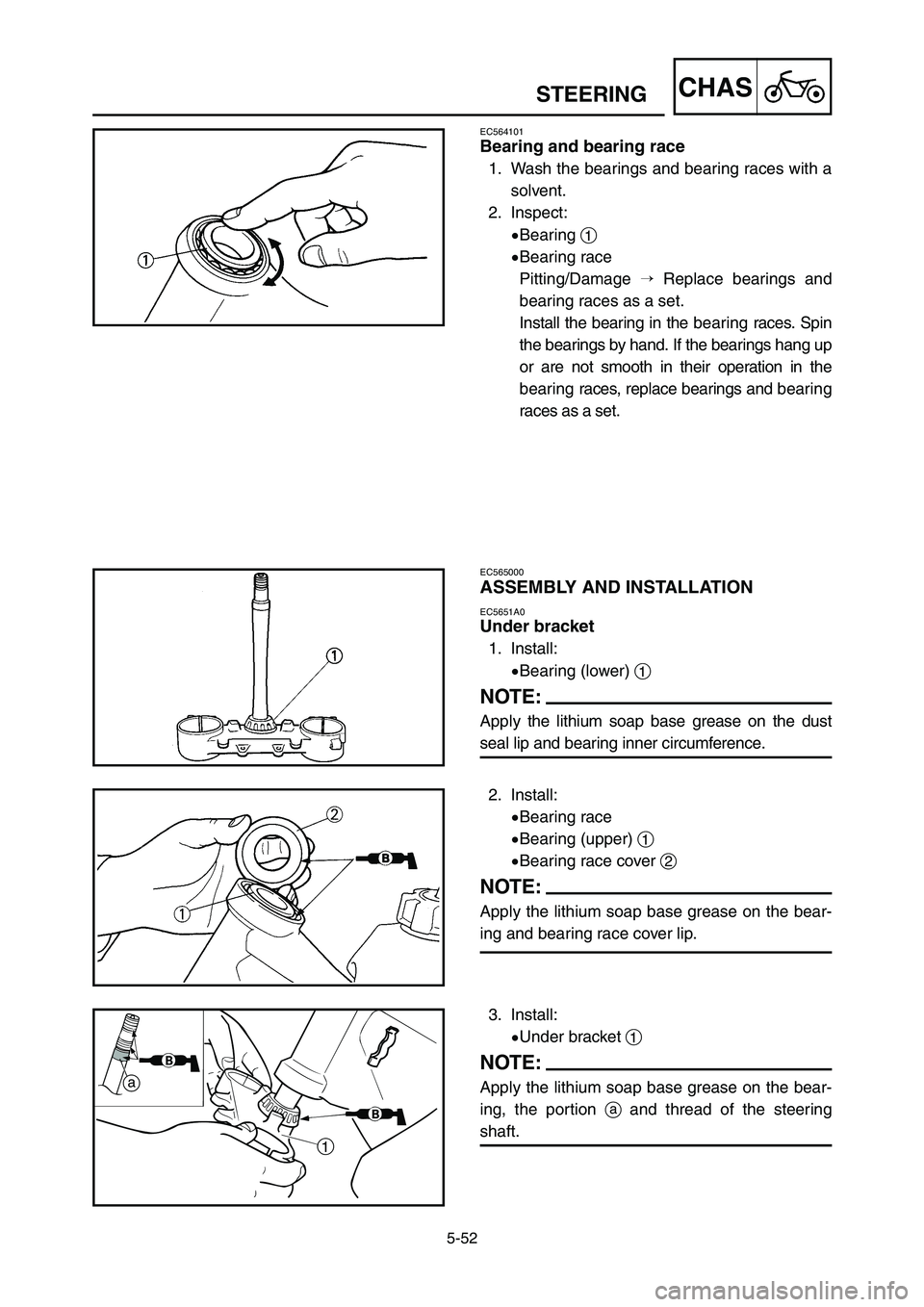

EC564101
Bearing and bearing race
1. Wash the bearings and bearing races with a
solvent.
2. Inspect:
9Bearing 1
9Bearing race
Pitting/Damage Replace bearings and
bearing races as a set.
Install the bearing in the bearing races. Spin
the bearings by hand. If the bearings hang up
or are not smooth in their operation in the
bearing races, replace bearings and bearing
races as a set.
EC565000
ASSEMBLY AND INSTALLATION
EC5651A0
Under bracket
1. Install:
9Bearing (lower) 1
NOTE:
Apply the lithium soap base grease on the dust
seal lip and bearing inner circumference.
2. Install:
9Bearing race
9Bearing (upper) 1
9Bearing race cover 2
NOTE:
Apply the lithium soap base grease on the bear-
ing and bearing race cover lip.
3. Install:
9Under bracket 1
NOTE:
Apply the lithium soap base grease on the bear-
ing, the portion aand thread of the steering
shaft.
1 a
1C3-9-31-5C 5/11/05 1:13 PM Page 22

5-52
CHAS
DIRECTION
LENKUNG
STERZO
Lager und Lagerlaufring
1. Die Lager und die Lagerlaufringe
mit einem Reinigungsmittel
waschen.
2. Prüfen:
9Lager 1
9Lagerlaufring
Grübchenbildung/Beschädigung
Lager und die Lagerlaufringe
als Satz austauschen.
Die Lager in die Lagerlaufringe
einbauen. Die Lager von Hand
drehen. Falls die Lager klem-
men oder nicht glatt in den
Lagerlaufringen laufen, die
Lager und die Lagerlaufringe
als Satz austauschen.
MONTAGE UND EINBAU
Untere Gabelbrücke
1. Einbauen:
9Lager (unten) 1
HINWEIS:
Lithium-Fett auf der Lippe der Staub-
dichtung und am inneren Umfang des
Lagers auftragen.
2. Einbauen:
9Lagerlaufring
9Lager (oben) 1
9Lagerlaufring-Abdeckung 2
HINWEIS:
Schmierfett auf Lithium-Seifenbasis
auf dem Lager und auf der Lippe der
Lagerlaufring-Abdeckung auftragen.
3. Einbauen:
9Untere Gabelbrücke 1
HINWEIS:
Auf Seife basierendes Lithium-Fett auf
das Lager, den Bereich aund das
Gewinde der Lenkwelle auftragen.

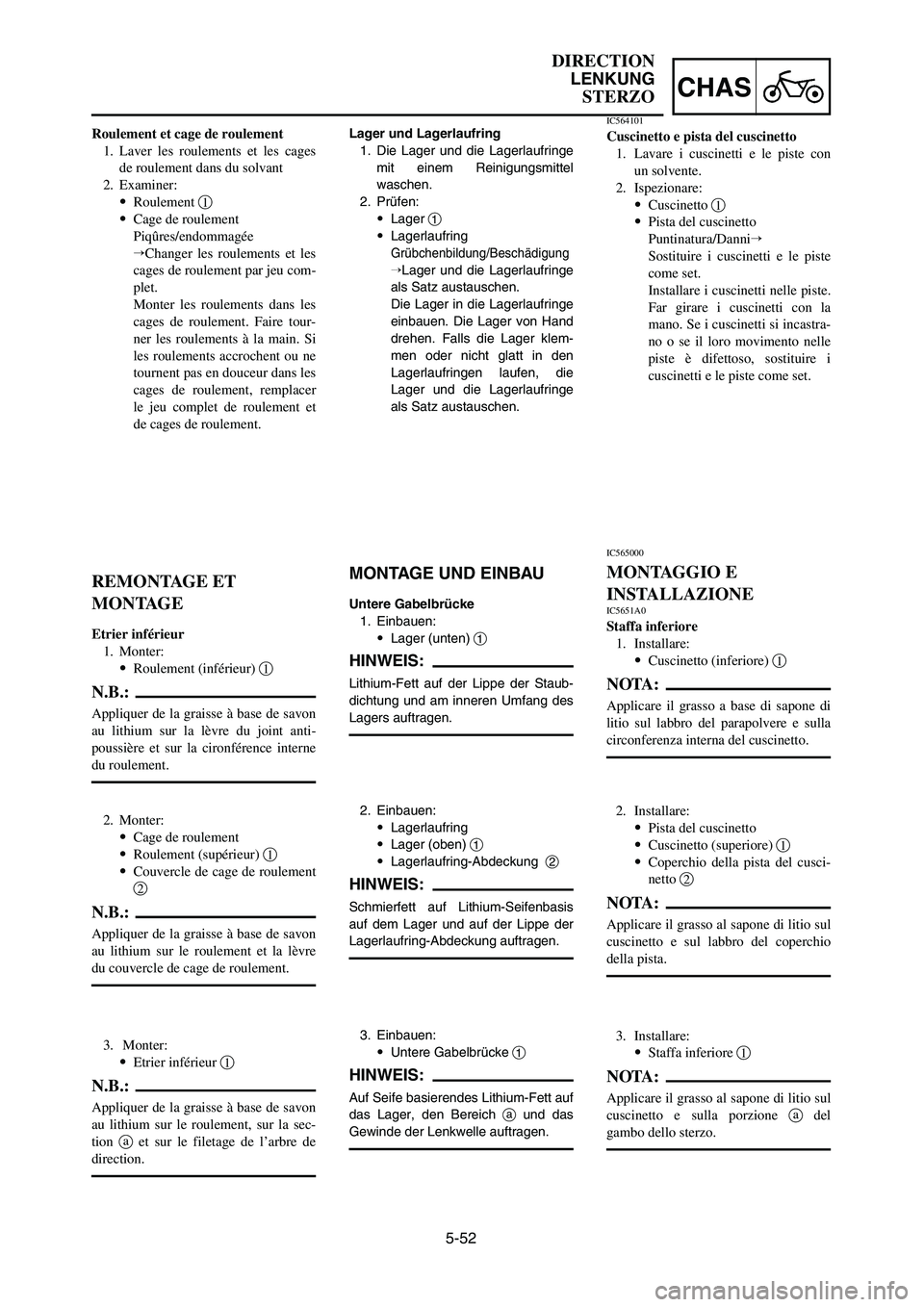

Roulement et cage de roulement
1. Laver les roulements et les cages
de roulement dans du solvant
2. Examiner:
9Roulement 1
9Cage de roulement
Piqûres/endommagée
Changer les roulements et les
cages de roulement par jeu com-
plet.
Monter les roulements dans les
cages de roulement. Faire tour-
ner les roulements à la main. Si
les roulements accrochent ou ne
tournent pas en douceur dans les
cages de roulement, remplacer
le jeu complet de roulement et
de cages de roulement.
REMONTAGE ET
MONTAGE
Etrier inférieur
1. Monter:
9Roulement (inférieur) 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur la lèvre du joint anti-
poussière et sur la cironférence interne
du roulement.
2. Monter:
9Cage de roulement
9Roulement (supérieur) 1
9Couvercle de cage de roulement
2
N.B.:
Appliquer de la graisse à base de savon
au lithium sur le roulement et la lèvre
du couvercle de cage de roulement.
3. Monter:
9Etrier inférieur 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur le roulement, sur la sec-
tion aet sur le filetage de l’arbre de
direction.
IC564101
Cuscinetto e pista del cuscinetto
1. Lavare i cuscinetti e le piste con
un solvente.
2. Ispezionare:
9Cuscinetto 1
9Pista del cuscinetto
Puntinatura/Danni
Sostituire i cuscinetti e le piste
come set.
Installare i cuscinetti nelle piste.
Far girare i cuscinetti con la
mano. Se i cuscinetti si incastra-
no o se il loro movimento nelle
piste è difettoso, sostituire i
cuscinetti e le piste come set.
IC565000
MONTAGGIO E
INSTALLAZIONE
IC5651A0
Staffa inferiore
1. Installare:
9Cuscinetto (inferiore) 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del parapolvere e sulla
circonferenza interna del cuscinetto.
2. Installare:
9Pista del cuscinetto
9Cuscinetto (superiore) 1
9Coperchio della pista del cusci-
netto 2
NOTA:
Applicare il grasso al sapone di litio sul
cuscinetto e sul labbro del coperchio
della pista.
3. Installare:
9Staffa inferiore 1
NOTA:
Applicare il grasso al sapone di litio sul
cuscinetto e sulla porzione adel
gambo dello sterzo.
1C3-9-31-5C 5/11/05 1:13 PM Page 23

5-53
CHASSTEERING

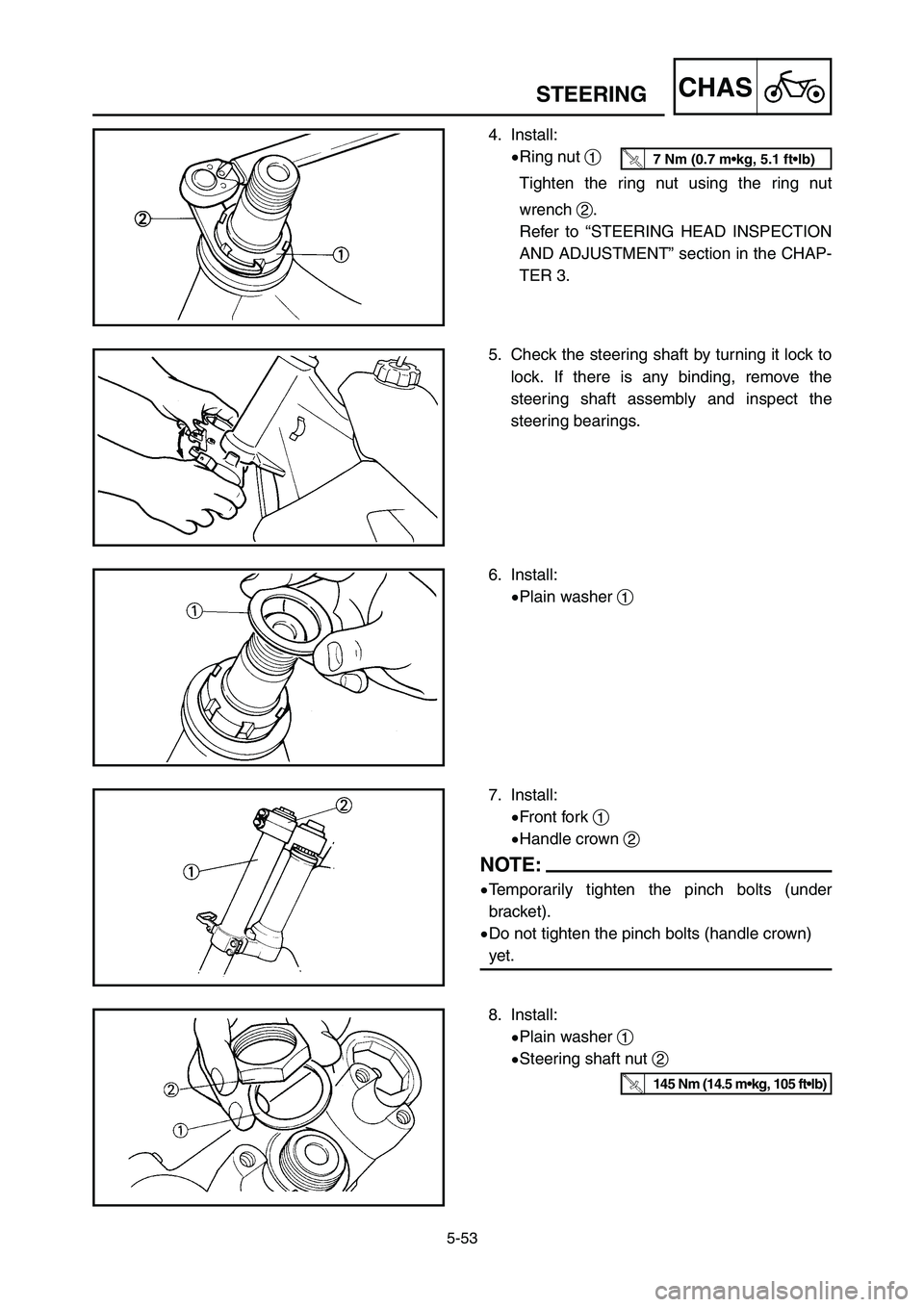

4. Install:
9Ring nut 1
Tighten the ring nut using the ring nut
wrench 2.
Refer to “STEERING HEAD INSPECTION
AND ADJUSTMENT” section in the CHAP-
TER 3.
5. Check the steering shaft by turning it lock to
lock. If there is any binding, remove the
steering shaft assembly and inspect the
steering bearings.
6. Install:
9Plain washer 1
7. Install:
9Front fork 1
9Handle crown 2
NOTE:
9Temporarily tighten the pinch bolts (under
bracket).
9Do not tighten the pinch bolts (handle crown)
yet.
8. Install:
9Plain washer 1
9Steering shaft nut 2
7 Nm (0.7 m•kg, 5.1 ft•lb)
145 Nm (14.5 m•kg, 105 ft•lb)
1C3-9-31-5C 5/11/05 1:13 PM Page 24

5-53
CHAS
DIRECTION
LENKUNG
STERZO

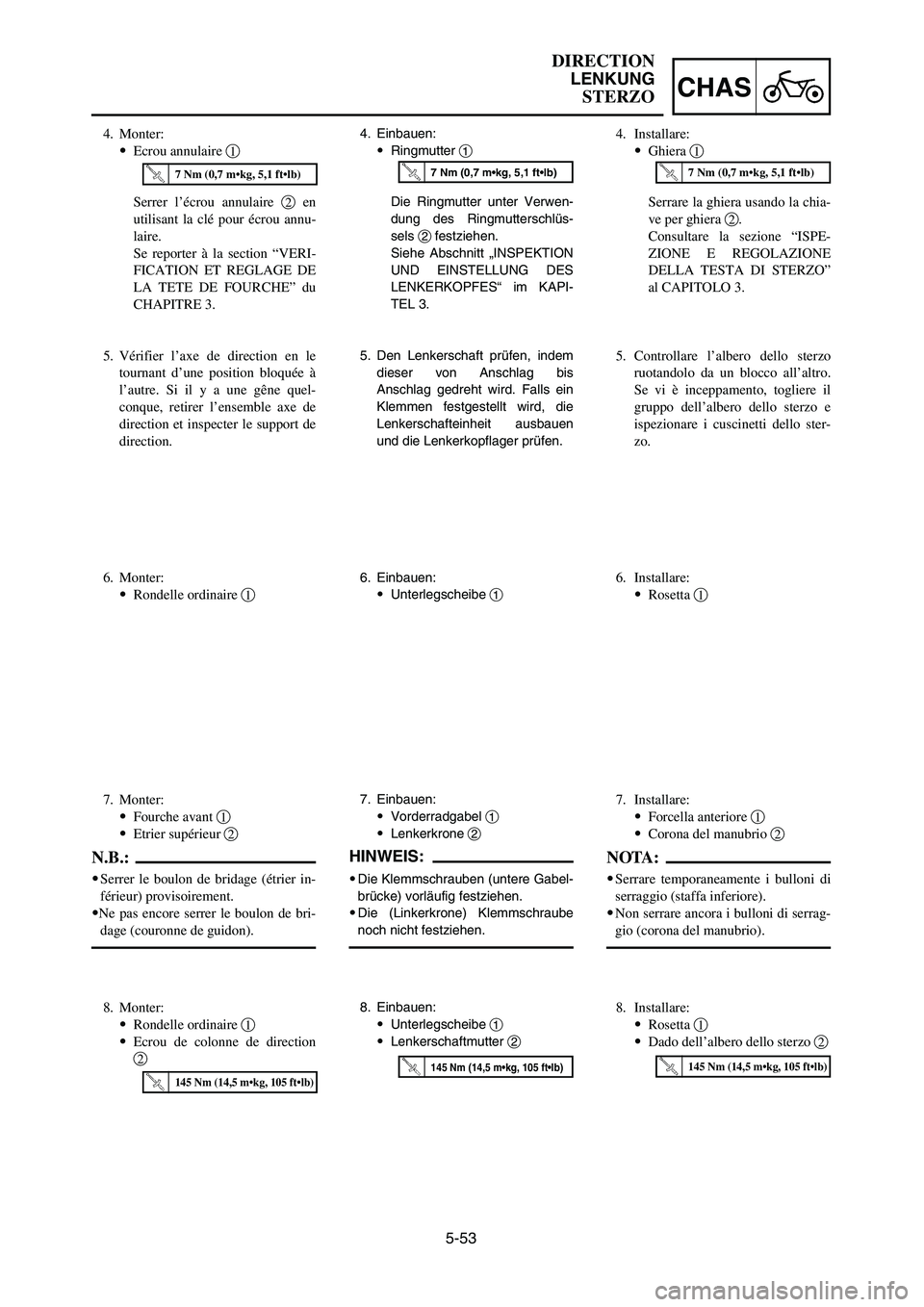

4. Einbauen:
9Ringmutter 1
Die Ringmutter unter Verwen-
dung des Ringmutterschlüs-
sels 2festziehen.
Siehe Abschnitt „INSPEKTION
UND EINSTELLUNG DES
LENKERKOPFES“ im KAPI-
TEL 3.
5. Den Lenkerschaft prüfen, indem
dieser von Anschlag bis
Anschlag gedreht wird. Falls ein
Klemmen festgestellt wird, die
Lenkerschafteinheit ausbauen
und die Lenkerkopflager prüfen.
6. Einbauen:
9Unterlegscheibe 1
7. Einbauen:
9Vorderradgabel 1
9Lenkerkrone 2
HINWEIS:
9Die Klemmschrauben (untere Gabel-
brücke) vorläufig festziehen.
9Die (Linkerkrone) Klemmschraube
noch nicht festziehen.
8. Einbauen:
9Unterlegscheibe 1
9Lenkerschaftmutter 2
4. Monter:
9Ecrou annulaire 1
Serrer l’écrou annulaire 2en
utilisant la clé pour écrou annu-
laire.
Se reporter à la section “VERI-
FICATION ET REGLAGE DE
LA TETE DE FOURCHE” du
CHAPITRE 3.
5. Vérifier l’axe de direction en le
tournant d’une position bloquée à
l’autre. Si il y a une gêne quel-
conque, retirer l’ensemble axe de
direction et inspecter le support de
direction.
6. Monter:
9Rondelle ordinaire 1
7. Monter:
9Fourche avant 1
9Etrier supérieur 2
N.B.:
9Serrer le boulon de bridage (étrier in-
férieur) provisoirement.
9Ne pas encore serrer le boulon de bri-
dage (couronne de guidon).
8. Monter:
9Rondelle ordinaire 1
9Ecrou de colonne de direction
24. Installare:
9Ghiera 1
Serrare la ghiera usando la chia-
ve per ghiera 2.
Consultare la sezione “ISPE-
ZIONE E REGOLAZIONE
DELLA TESTA DI STERZO”
al CAPITOLO 3.
5. Controllare l’albero dello sterzo
ruotandolo da un blocco all’altro.
Se vi è inceppamento, togliere il
gruppo dell’albero dello sterzo e
ispezionare i cuscinetti dello ster-
zo.
6. Installare:
9Rosetta 1
7. Installare:
9Forcella anteriore 1
9Corona del manubrio 2
NOTA:
9Serrare temporaneamente i bulloni di
serraggio (staffa inferiore).
9Non serrare ancora i bulloni di serrag-
gio (corona del manubrio).
8. Installare:
9Rosetta 1
9Dado dell’albero dello sterzo 2
7 Nm (0,7 m•kg, 5,1 ft•lb)7 Nm (0,7 m•kg, 5,1 ft•lb)7 Nm (0,7 m•kg, 5,1 ft•lb)
145 Nm (14,5 m•kg, 105 ft•lb)145 Nm (14,5 m•kg, 105 ft•lb)145 Nm (14,5 m•kg, 105 ft•lb)
1C3-9-31-5C 5/11/05 1:13 PM Page 25

5-54
CHASSTEERING

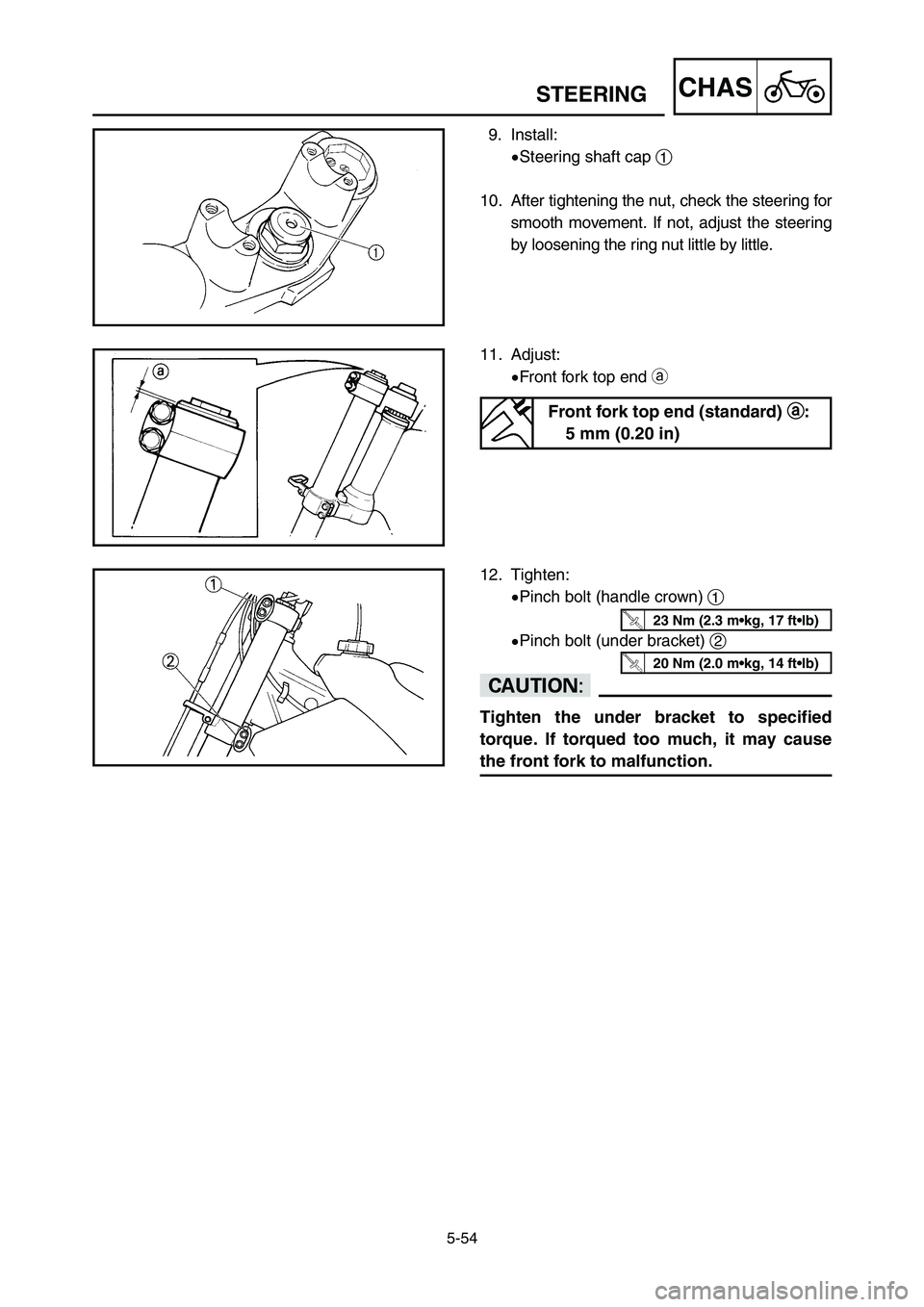

11. Adjust:
9Front fork top end a
12. Tighten:
9Pinch bolt (handle crown) 1
9Pinch bolt (under bracket) 2
cC
Tighten the under bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
Front fork top end (standard) a a
:
5 mm (0.20 in)
23 Nm (2.3 m•kg, 17 ft•lb)
20 Nm (2.0 m•kg, 14 ft•lb)
9. Install:
9Steering shaft cap 1
10. After tightening the nut, check the steering for
smooth movement. If not, adjust the steering
by loosening the ring nut little by little.
1C3-9-31-5C 5/11/05 1:13 PM Page 26

5-54
CHAS
DIRECTION
LENKUNG
STERZO
11. Einstellen:
9Oberes Ende der Gabelbein-
rohre a
12. Festziehen:
9Klemmschraube (Lenkerkrone)
1
9Klemmschraube (untere
Gabelbrücke) 2
dD
Die untere Gabelbrücke mit dem
vorgeschriebenen Anzugsmoment
festziehen. Falls sie zu stark ange-
zogen wird, dann kann es zu Fehl-
betrieb der Vorderradgabel kom-
men.

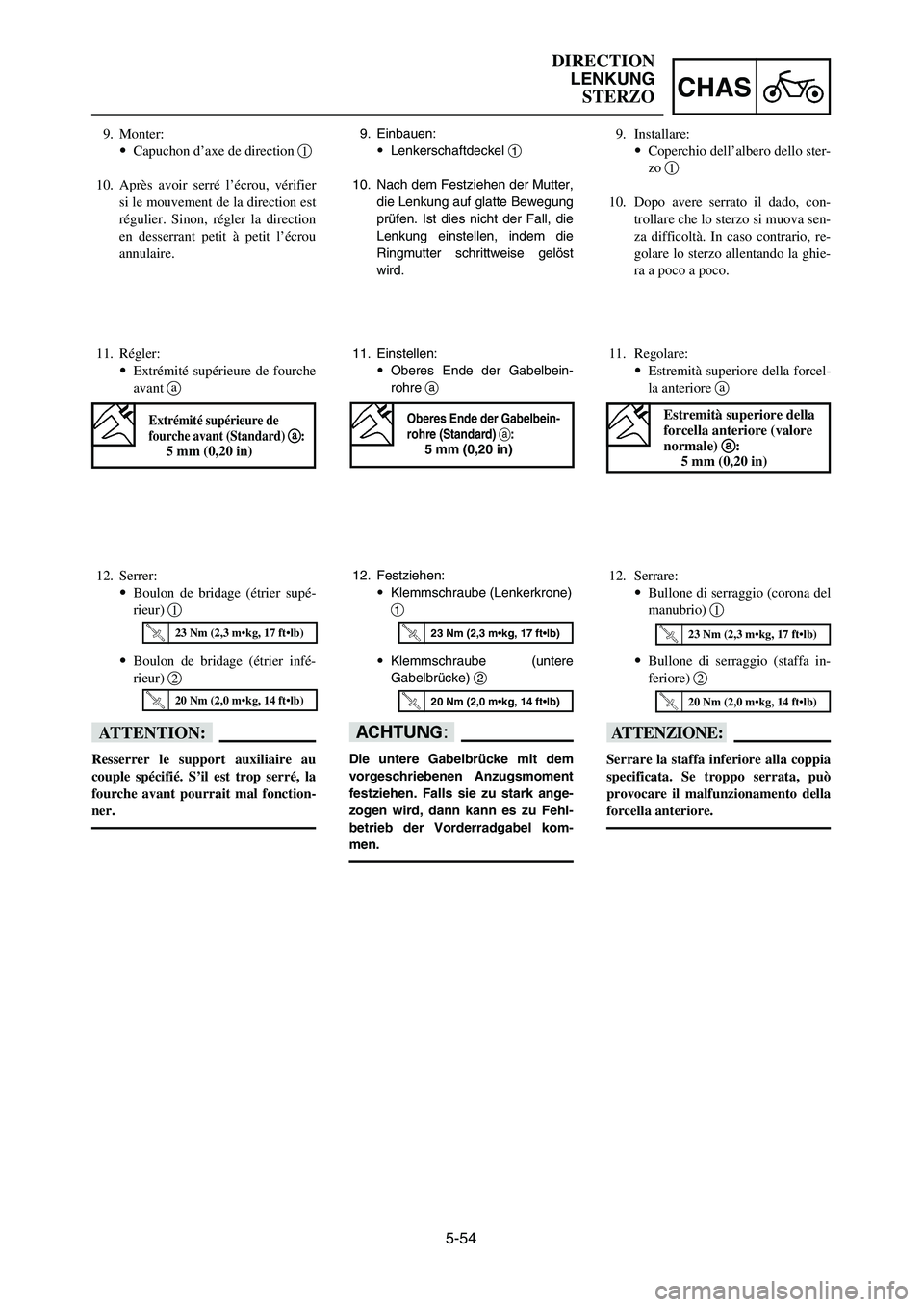

11. Régler:
9Extrémité supérieure de fourche
avant a
12. Serrer:
9Boulon de bridage (étrier supé-
rieur) 1
9Boulon de bridage (étrier infé-
rieur) 2
fF
Resserrer le support auxiliaire au
couple spécifié. S’il est trop serré, la
fourche avant pourrait mal fonction-
ner.
11. Regolare:
9Estremità superiore della forcel-
la anteriore a
12. Serrare:
9Bullone di serraggio (corona del
manubrio) 1
9Bullone di serraggio (staffa in-
feriore) 2
iI
Serrare la staffa inferiore alla coppia
specificata. Se troppo serrata, può
provocare il malfunzionamento della
forcella anteriore.
Oberes Ende der Gabelbein-
rohre (Standard) a:
5 mm (0,20 in)
Extrémité supérieure de
fourche avant (Standard) a a
:
5 mm (0,20 in)
Estremità superiore della
forcella anteriore (valore
normale) a a
:
5 mm (0,20 in)
23 Nm (2,3 m•kg, 17 ft•lb)23 Nm (2,3 m•kg, 17 ft•lb)23 Nm (2,3 m•kg, 17 ft•lb)
20 Nm (2,0 m•kg, 14 ft•lb)20 Nm (2,0 m•kg, 14 ft•lb)20 Nm (2,0 m•kg, 14 ft•lb)
9. Monter:
9Capuchon d’axe de direction 1
10. Après avoir serré l’écrou, vérifier
si le mouvement de la direction est
régulier. Sinon, régler la direction
en desserrant petit à petit l’écrou
annulaire.9. Einbauen:
9Lenkerschaftdeckel 1
10. Nach dem Festziehen der Mutter,
die Lenkung auf glatte Bewegung
prüfen. Ist dies nicht der Fall, die
Lenkung einstellen, indem die
Ringmutter schrittweise gelöst
wird.9. Installare:
9Coperchio dell’albero dello ster-
zo 1
10. Dopo avere serrato il dado, con-
trollare che lo sterzo si muova sen-
za difficoltà. In caso contrario, re-
golare lo sterzo allentando la ghie-
ra a poco a poco.
1C3-9-31-5C 5/11/05 1:13 PM Page 27

5-55
CHASSWINGARM
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
Preparation for
Hold the machine by placing the
removalsuitable stand under the engine.
Brake hose holderRefer to “FRONT BRAKE AND
Rear caliperREAR BRAKE”section.
Bolt (brake pedal) Shift the brake pedal backward.
Drive chain
1 Chain support 1
2 Chain tensioner (lower) 1
3
Bolt (rear shock absorber-relay arm)1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1 Extent of removal:
1Swingarm removal
1
w
Support the machine securely so there is no dan-
ger of it falling over.



EC570000
SWINGARM
53 Nm (5.3 m•kg, 38 ft•lb)
80 Nm (8.0 m•kg, 58 ft•lb)
16 Nm (1.6 m•kg, 11 ft•lb)7 Nm (0.7 m•kg, 5.1 ft•lb)
85 Nm (8.5 m•kg, 61 ft•lb)
1C3-9-31-5D 4/28/05 4:07 PM Page 2
