YAMAHA YZ125LC 2007 Manuale duso (in Italian)

7-15
TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE

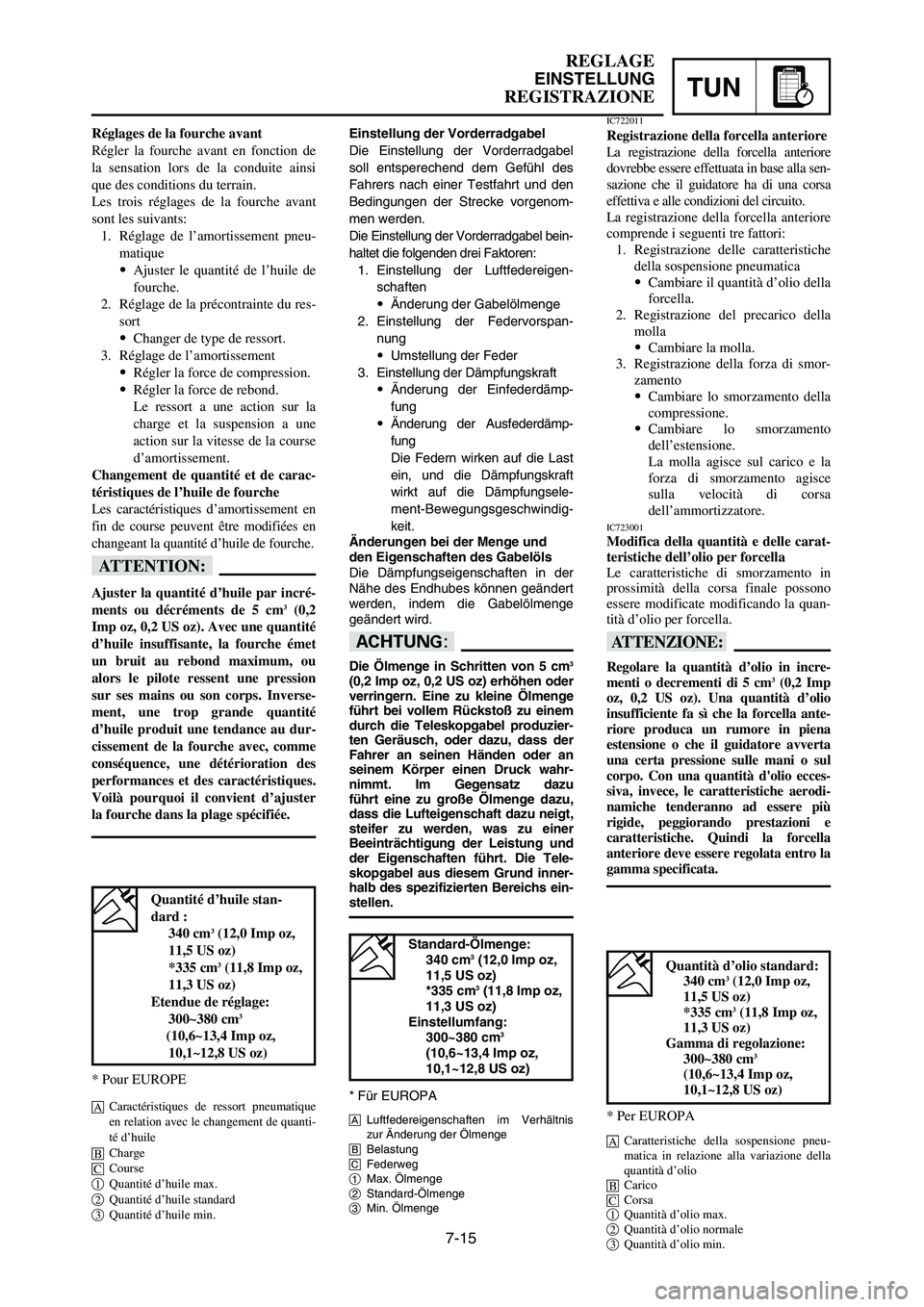

Einstellung der Vorderradgabel
Die Einstellung der Vorderradgabel
soll entsperechend dem Gefühl des
Fahrers nach einer Testfahrt und den
Bedingungen der Strecke vorgenom-
men werden.
Die Einstellung der Vorderradgabel bein-
haltet die folgenden drei Faktoren:
1. Einstellung der Luftfedereigen-
schaften
9Änderung der Gabelölmenge
2. Einstellung der Federvorspan-
nung
9Umstellung der Feder
3. Einstellung der Dämpfungskraft
9Änderung der Einfederdämp-
fung
9Änderung der Ausfederdämp-
fung
Die Federn wirken auf die Last
ein, und die Dämpfungskraft
wirkt auf die Dämpfungsele-
ment-Bewegungsgeschwindig-
keit.
Änderungen bei der Menge und
den Eigenschaften des Gabelöls
Die Dämpfungseigenschaften in der
Nähe des Endhubes können geändert
werden, indem die Gabelölmenge
geändert wird.
dD
Die Ölmenge in Schritten von 5 cm3
(0,2 Imp oz, 0,2 US oz) erhöhen oder
verringern. Eine zu kleine Ölmenge
führt bei vollem Rückstoß zu einem
durch die Teleskopgabel produzier-
ten Geräusch, oder dazu, dass der
Fahrer an seinen Händen oder an
seinem Körper einen Druck wahr-
nimmt. Im Gegensatz dazu
führt eine zu große Ölmenge dazu,
dass die Lufteigenschaft dazu neigt,
steifer zu werden, was zu einer
Beeinträchtigung der Leistung und
der Eigenschaften führt. Die Tele-
skopgabel aus diesem Grund inner-
halb des spezifizierten Bereichs ein-
stellen.
Réglages de la fourche avant
Régler la fourche avant en fonction de
la sensation lors de la conduite ainsi
que des conditions du terrain.
Les trois réglages de la fourche avant
sont les suivants:
1. Réglage de l’amortissement pneu-
matique
9Ajuster le quantité de l’huile de
fourche.
2. Réglage de la précontrainte du res-
sort
9Changer de type de ressort.
3. Réglage de l’amortissement
9Régler la force de compression.
9Régler la force de rebond.
Le ressort a une action sur la
charge et la suspension a une
action sur la vitesse de la course
d’amortissement.
Changement de quantité et de carac-
téristiques de l’huile de fourche
Les caractéristiques d’amortissement en
fin de course peuvent être modifiées en
changeant la quantité d’huile de fourche.
fF
Ajuster la quantité d’huile par incré-
ments ou décréments de 5 cm3(0,2
Imp oz, 0,2 US oz). Avec une quantité
d’huile insuffisante, la fourche émet
un bruit au rebond maximum, ou
alors le pilote ressent une pression
sur ses mains ou son corps. Inverse-
ment, une trop grande quantité
d’huile produit une tendance au dur-
cissement de la fourche avec, comme
conséquence, une détérioration des
performances et des caractéristiques.
Voilà pourquoi il convient d’ajuster
la fourche dans la plage spécifiée.
IC722011
Registrazione della forcella anteriore
La registrazione della forcella anteriore
dovrebbe essere effettuata in base alla sen-
sazione che il guidatore ha di una corsa
effettiva e alle condizioni del circuito.
La registrazione della forcella anteriore
comprende i seguenti tre fattori:
1. Registrazione delle caratteristiche
della sospensione pneumatica
9Cambiare il quantità d’olio della
forcella.
2. Registrazione del precarico della
molla
9Cambiare la molla.
3. Registrazione della forza di smor-
zamento
9Cambiare lo smorzamento della
compressione.
9Cambiare lo smorzamento
dell’estensione.
La molla agisce sul carico e la
forza di smorzamento agisce
sulla velocità di corsa
dell’ammortizzatore.
IC723001Modifica della quantità e delle carat-
teristiche dell’olio per forcella
Le caratteristiche di smorzamento in
prossimità della corsa finale possono
essere modificate modificando la quan-
tità d’olio per forcella.
iI
Regolare la quantità d’olio in incre-
menti o decrementi di 5 cm3(0,2 Imp
oz, 0,2 US oz). Una quantità d’olio
insufficiente fa sì che la forcella ante-
riore produca un rumore in piena
estensione o che il guidatore avverta
una certa pressione sulle mani o sul
corpo. Con una quantità d'olio ecces-
siva, invece, le caratteristiche aerodi-
namiche tenderanno ad essere più
rigide, peggiorando prestazioni e
caratteristiche. Quindi la forcella
anteriore deve essere regolata entro la
gamma specificata.
Quantité d’huile stan-
dard :
340 cm
3(12,0 Imp oz,
11,5 US oz)
*335 cm
3(11,8 Imp oz,
11,3 US oz)
Etendue de réglage:
300~380 cm
3
(10,6~13,4 Imp oz,
10,1~12,8 US oz)
ACaractéristiques de ressort pneumatique
en relation avec le changement de quanti-
té d’huile
BCharge
CCourse
1Quantité d’huile max.
2Quantité d’huile standard
3Quantité d’huile min.
Standard-Ölmenge:
340 cm3(12,0 Imp oz,
11,5 US oz)
*335 cm
3(11,8 Imp oz,
11,3 US oz)
Einstellumfang:
300~380 cm
3
(10,6~13,4 Imp oz,
10,1~12,8 US oz)
Quantità d’olio standard:
340 cm3(12,0 Imp oz,
11,5 US oz)
*335 cm
3(11,8 Imp oz,
11,3 US oz)
Gamma di regolazione:
300~380 cm
3
(10,6~13,4 Imp oz,
10,1~12,8 US oz)
ALuftfedereigenschaften im Verhältnis
zur Änderung der Ölmenge
BBelastung
CFederweg
1Max. Ölmenge
2Standard-Ölmenge
3Min. Ölmenge
ACaratteristiche della sospensione pneu-
matica in relazione alla variazione della
quantità d’olio
BCarico
CCorsa
1Quantità d’olio max.
2Quantità d’olio normale
3Quantità d’olio min.
* Pour EUROPE
* Für EUROPA
* Per EUROPA
1C3-9-32-7B 4/28/06 10:39 AM Page 7

7-16
TUNSETTING
EC72A001

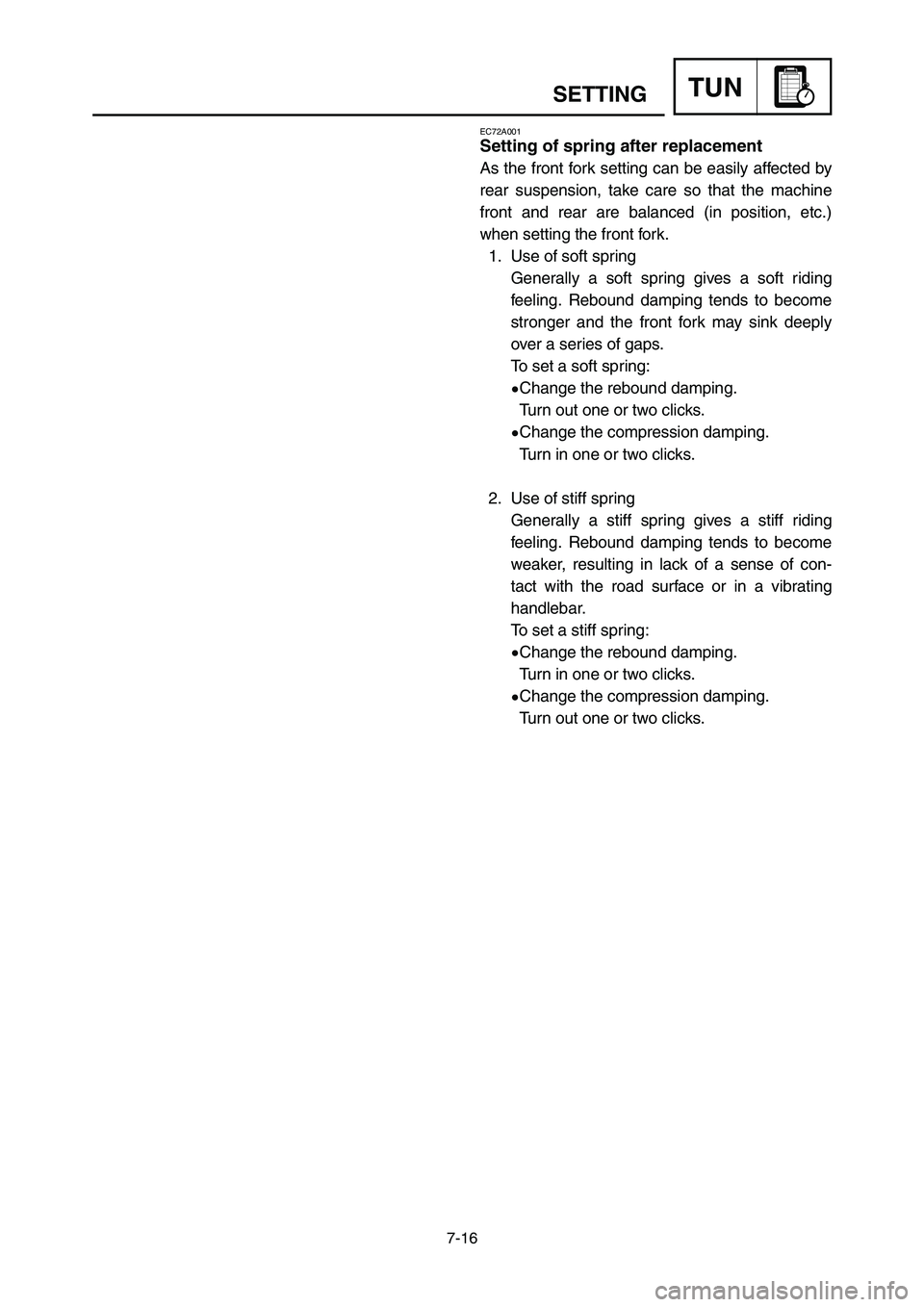

Setting of spring after replacement
As the front fork setting can be easily affected by
rear suspension, take care so that the machine
front and rear are balanced (in position, etc.)
when setting the front fork.
1. Use of soft spring
Generally a soft spring gives a soft riding
feeling. Rebound damping tends to become
stronger and the front fork may sink deeply
over a series of gaps.
To set a soft spring:
9Change the rebound damping.
Turn out one or two clicks.
9Change the compression damping.
Turn in one or two clicks.
2. Use of stiff spring
Generally a stiff spring gives a stiff riding
feeling. Rebound damping tends to become
weaker, resulting in lack of a sense of con-
tact with the road surface or in a vibrating
handlebar.
To set a stiff spring:
9Change the rebound damping.
Turn in one or two clicks.
9Change the compression damping.
Turn out one or two clicks.
1C3-9-32-7B 4/28/06 10:39 AM Page 8

7-16
TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE

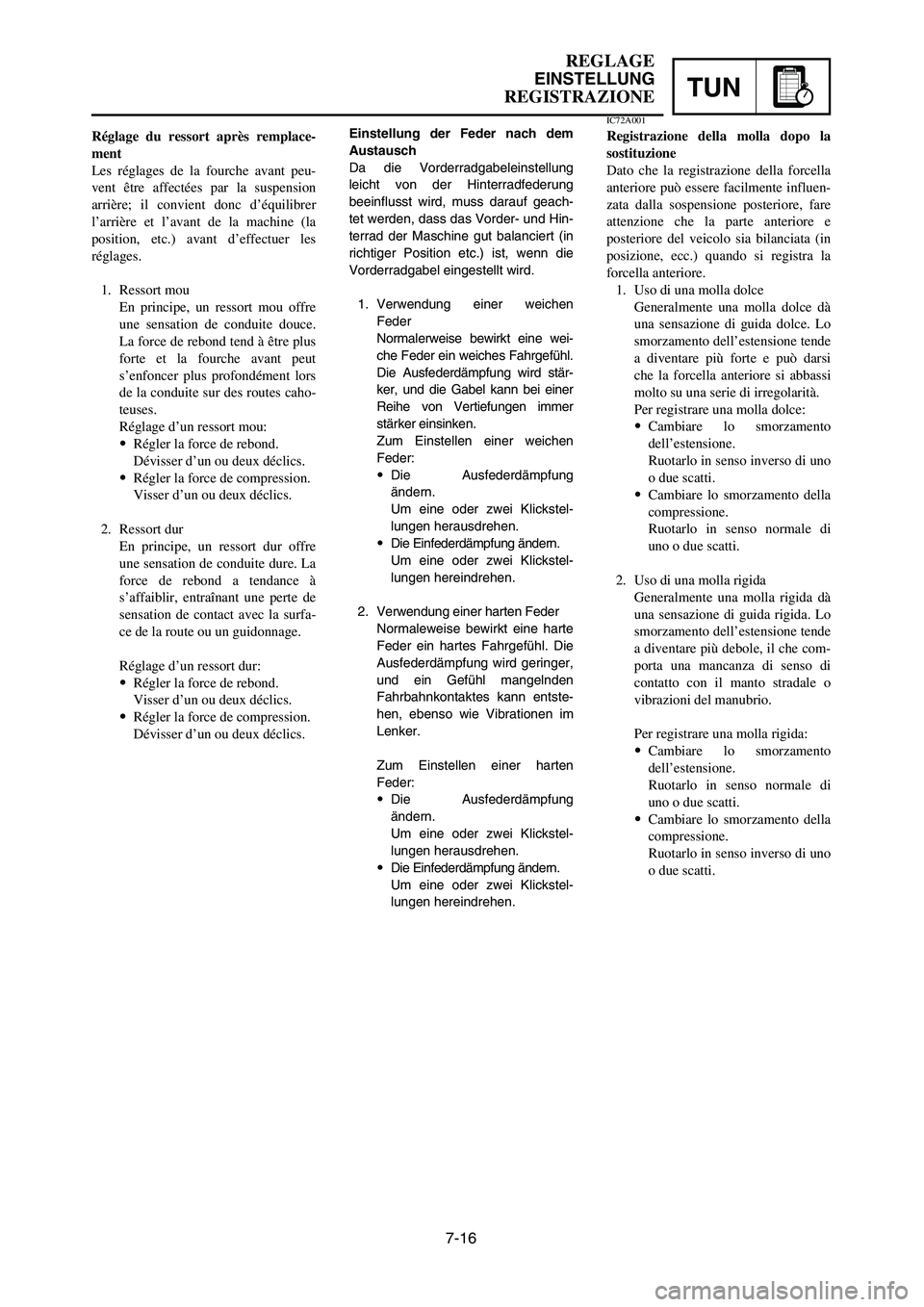

Réglage du ressort après remplace-
ment
Les réglages de la fourche avant peu-
vent être affectées par la suspension
arrière; il convient donc d’équilibrer
l’arrière et l’avant de la machine (la
position, etc.) avant d’effectuer les
réglages.
1. Ressort mou
En principe, un ressort mou offre
une sensation de conduite douce.
La force de rebond tend à être plus
forte et la fourche avant peut
s’enfoncer plus profondément lors
de la conduite sur des routes caho-
teuses.
Réglage d’un ressort mou:
9Régler la force de rebond.
Dévisser d’un ou deux déclics.
9Régler la force de compression.
Visser d’un ou deux déclics.
2. Ressort dur
En principe, un ressort dur offre
une sensation de conduite dure. La
force de rebond a tendance à
s’affaiblir, entraînant une perte de
sensation de contact avec la surfa-
ce de la route ou un guidonnage.
Réglage d’un ressort dur:
9Régler la force de rebond.
Visser d’un ou deux déclics.
9Régler la force de compression.
Dévisser d’un ou deux déclics.Einstellung der Feder nach dem
Austausch
Da die Vorderradgabeleinstellung
leicht von der Hinterradfederung
beeinflusst wird, muss darauf geach-
tet werden, dass das Vorder- und Hin-
terrad der Maschine gut balanciert (in
richtiger Position etc.) ist, wenn die
Vorderradgabel eingestellt wird.
1. Verwendung einer weichen
Feder
Normalerweise bewirkt eine wei-
che Feder ein weiches Fahrgefühl.
Die Ausfederdämpfung wird stär-
ker, und die Gabel kann bei einer
Reihe von Vertiefungen immer
stärker einsinken.
Zum Einstellen einer weichen
Feder:
9Die Ausfederdämpfung
ändern.
Um eine oder zwei Klickstel-
lungen herausdrehen.
9Die Einfederdämpfung ändern.
Um eine oder zwei Klickstel-
lungen hereindrehen.
2. Verwendung einer harten Feder
Normaleweise bewirkt eine harte
Feder ein hartes Fahrgefühl. Die
Ausfederdämpfung wird geringer,
und ein Gefühl mangelnden
Fahrbahnkontaktes kann entste-
hen, ebenso wie Vibrationen im
Lenker.
Zum Einstellen einer harten
Feder:
9Die Ausfederdämpfung
ändern.
Um eine oder zwei Klickstel-
lungen herausdrehen.
9Die Einfederdämpfung ändern.
Um eine oder zwei Klickstel-
lungen hereindrehen.IC72A001
Registrazione della molla dopo la
sostituzione
Dato che la registrazione della forcella
anteriore può essere facilmente influen-
zata dalla sospensione posteriore, fare
attenzione che la parte anteriore e
posteriore del veicolo sia bilanciata (in
posizione, ecc.) quando si registra la
forcella anteriore.
1. Uso di una molla dolce
Generalmente una molla dolce dà
una sensazione di guida dolce. Lo
smorzamento dell’estensione tende
a diventare più forte e può darsi
che la forcella anteriore si abbassi
molto su una serie di irregolarità.
Per registrare una molla dolce:
9Cambiare lo smorzamento
dell’estensione.
Ruotarlo in senso inverso di uno
o due scatti.
9Cambiare lo smorzamento della
compressione.
Ruotarlo in senso normale di
uno o due scatti.
2. Uso di una molla rigida
Generalmente una molla rigida dà
una sensazione di guida rigida. Lo
smorzamento dell’estensione tende
a diventare più debole, il che com-
porta una mancanza di senso di
contatto con il manto stradale o
vibrazioni del manubrio.
Per registrare una molla rigida:
9Cambiare lo smorzamento
dell’estensione.
Ruotarlo in senso normale di
uno o due scatti.
9Cambiare lo smorzamento della
compressione.
Ruotarlo in senso inverso di uno
o due scatti.
1C3-9-32-7B 4/28/06 10:39 AM Page 9

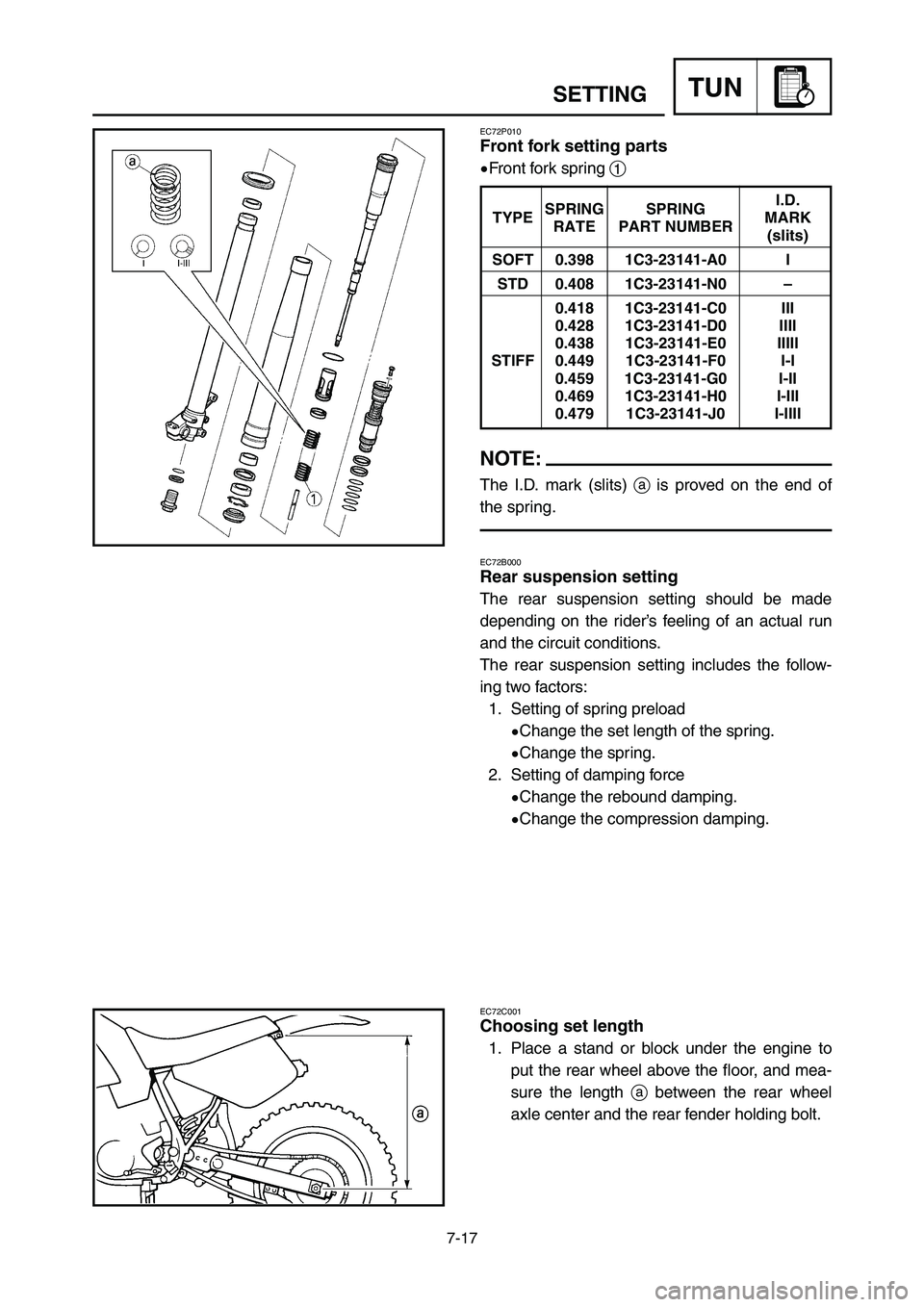

EC72P010

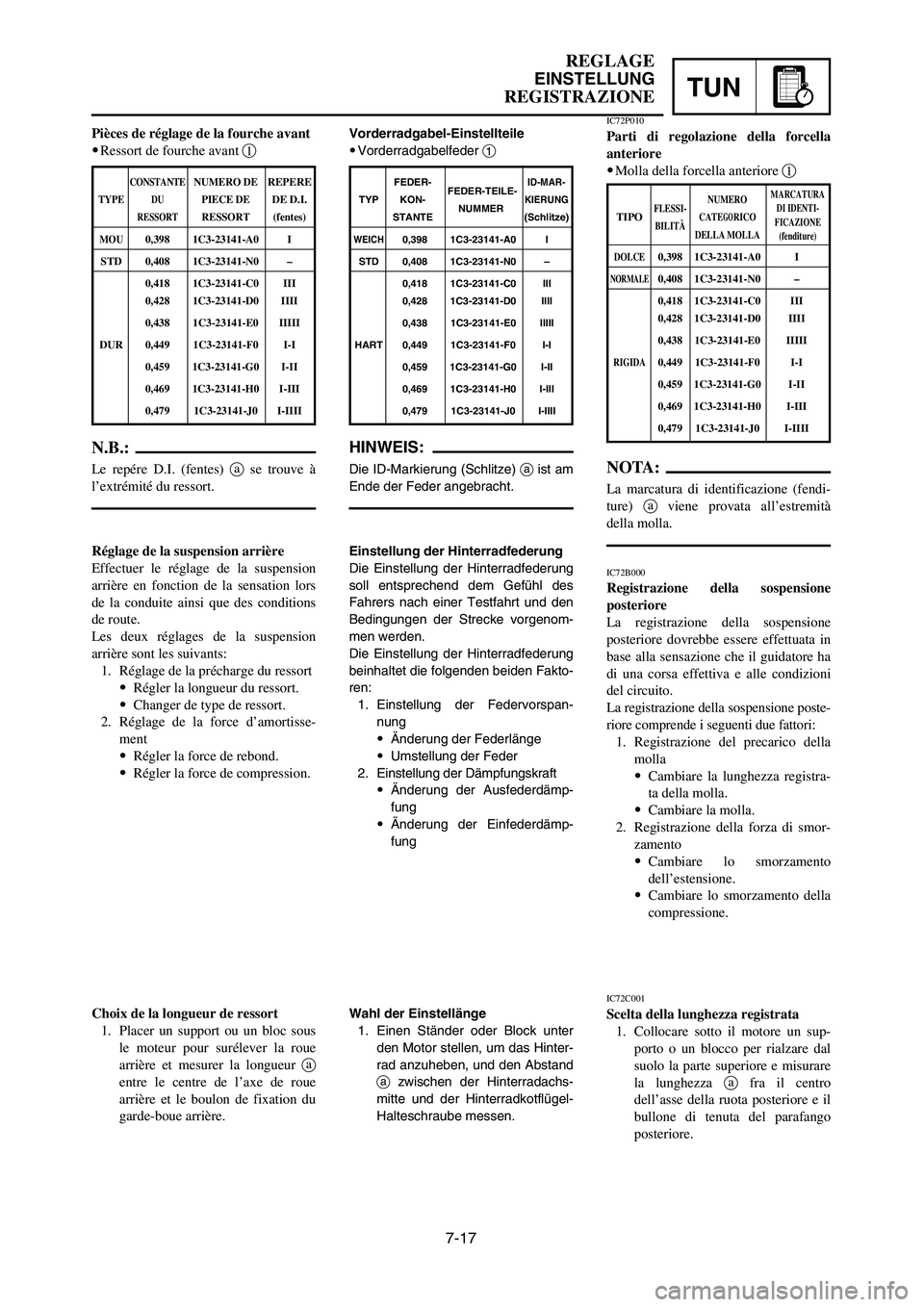

Front fork setting parts
9Front fork spring 1
NOTE:
The I.D. mark (slits) ais proved on the end of
the spring.
EC72B000
Rear suspension setting
The rear suspension setting should be made
depending on the rider’s feeling of an actual run
and the circuit conditions.
The rear suspension setting includes the follow-
ing two factors:
1. Setting of spring preload
9Change the set length of the spring.
9Change the spring.
2. Setting of damping force
9Change the rebound damping.
9Change the compression damping.
SPRING SPRINGI.D.
TYPE
RATE PART NUMBERMARK
(slits)
SOFT 0.398 1C3-23141-A0 I
STD 0.408 1C3-23141-N0 –
0.418 1C3-23141-C0 III
0.428 1C3-23141-D0 IIII
0.438 1C3-23141-E0 IIIII
STIFF 0.449 1C3-23141-F0 I-I
0.459 1C3-23141-G0 I-II
0.469 1C3-23141-H0 I-III
0.479 1C3-23141-J0 I-IIII
7-17
TUNSETTING
EC72C001
Choosing set length

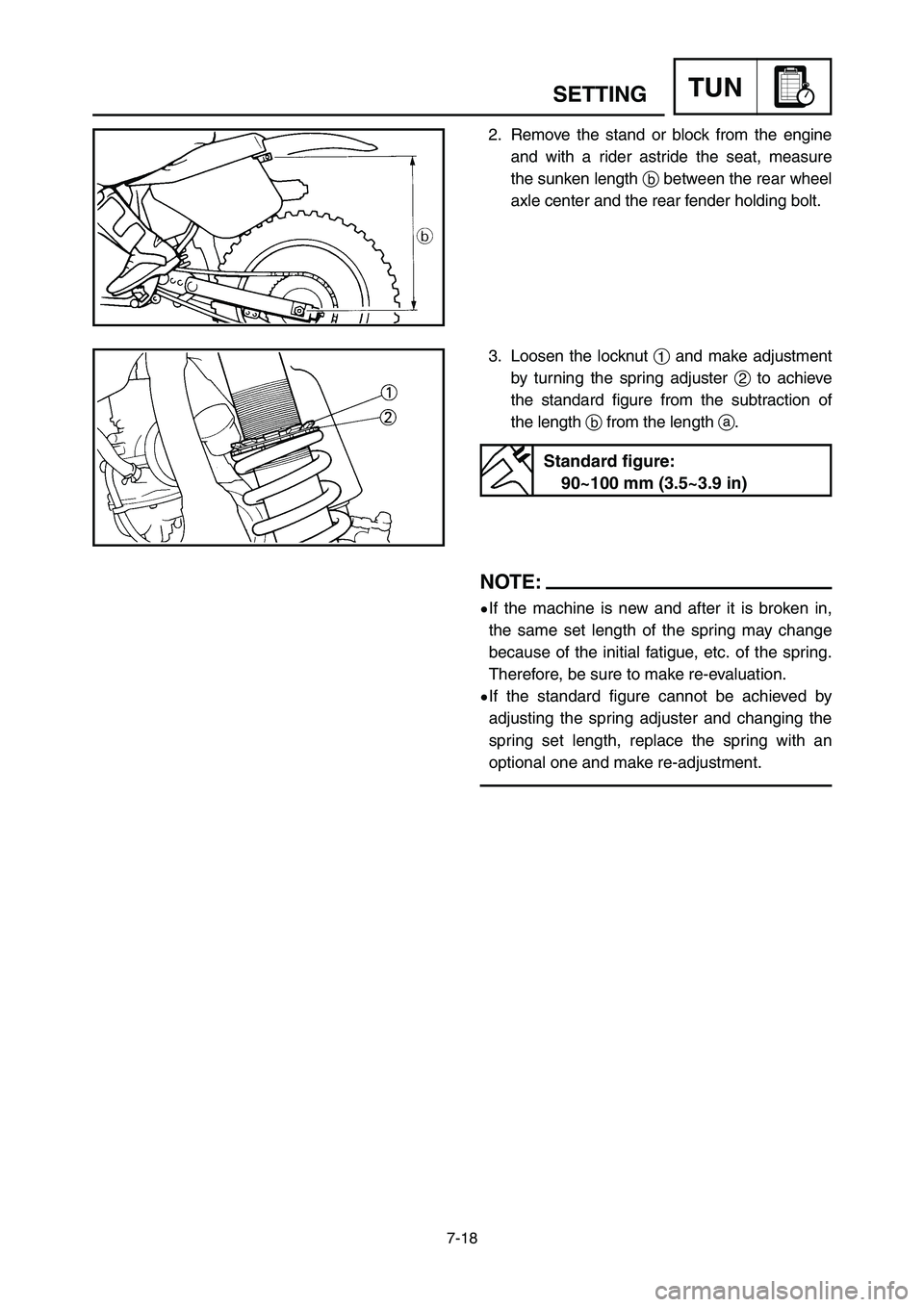

1. Place a stand or block under the engine to
put the rear wheel above the floor, and mea-
sure the length abetween the rear wheel
axle center and the rear fender holding bolt.
1C3-9-32-7B 4/28/06 10:39 AM Page 10

Vorderradgabel-Einstellteile
9Vorderradgabelfeder 1
HINWEIS:
Die ID-Markierung (Schlitze) aist am
Ende der Feder angebracht.
Einstellung der Hinterradfederung
Die Einstellung der Hinterradfederung
soll entsprechend dem Gefühl des
Fahrers nach einer Testfahrt und den
Bedingungen der Strecke vorgenom-
men werden.
Die Einstellung der Hinterradfederung
beinhaltet die folgenden beiden Fakto-
ren:
1. Einstellung der Federvorspan-
nung
9Änderung der Federlänge
9Umstellung der Feder
2. Einstellung der Dämpfungskraft
9Änderung der Ausfederdämp-
fung
9Änderung der Einfederdämp-
fung
Pièces de réglage de la fourche avant
9Ressort de fourche avant 1
N.B.:
Le repére D.I. (fentes) ase trouve à
l’extrémité du ressort.
Réglage de la suspension arrière
Effectuer le réglage de la suspension
arrière en fonction de la sensation lors
de la conduite ainsi que des conditions
de route.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précharge du ressort
9Régler la longueur du ressort.
9Changer de type de ressort.
2. Réglage de la force d’amortisse-
ment
9Régler la force de rebond.
9Régler la force de compression.
7-17
TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
CONSTANTENUMERO DE REPERE
TYPEDU PIECE DE DE D.I.
RESSORTRESSORT (fentes)
MOU0,398 1C3-23141-A0 I
STD 0,408 1C3-23141-N0 –
0,418 1C3-23141-C0 III
0,428 1C3-23141-D0 IIII
0,438 1C3-23141-E0 IIIII
DUR 0,449 1C3-23141-F0 I-I
0,459 1C3-23141-G0 I-II
0,469 1C3-23141-H0 I-III
0,479 1C3-23141-J0 I-IIII
FEDER-
FEDER-TEILE-ID-MAR-
TYP KON-
NUMMERKIERUNG
STANTE (Schlitze)
WEICH0,398 1C3-23141-A0 I
STD 0,408 1C3-23141-N0 –
0,418 1C3-23141-C0 III
0,428 1C3-23141-D0 IIII
0,438 1C3-23141-E0 IIIII
HART 0,449 1C3-23141-F0 I-I
0,459 1C3-23141-G0 I-II
0,469 1C3-23141-H0 I-III
0,479 1C3-23141-J0 I-IIII
IC72P010
Parti di regolazione della forcella
anteriore
9Molla della forcella anteriore 1
NOTA:
La marcatura di identificazione (fendi-
ture) aviene provata all’estremità
della molla.
IC72B000
Registrazione della sospensione
posteriore
La registrazione della sospensione
posteriore dovrebbe essere effettuata in
base alla sensazione che il guidatore ha
di una corsa effettiva e alle condizioni
del circuito.
La registrazione della sospensione poste-
riore comprende i seguenti due fattori:
1. Registrazione del precarico della
molla
9Cambiare la lunghezza registra-
ta della molla.
9Cambiare la molla.
2. Registrazione della forza di smor-
zamento
9Cambiare lo smorzamento
dell’estensione.
9Cambiare lo smorzamento della
compressione.
MARCATURA
DI IDENTI-
FICAZIONE
(fenditure)FLESSI-NUMERO TIPOBILITÀCATEGORICO
DELLA MOLLA
DOLCE0,398 1C3-23141-A0 I
NORMALE0,408 1C3-23141-N0 –
0,418 1C3-23141-C0 III
0,428 1C3-23141-D0 IIII
0,438 1C3-23141-E0 IIIII
RIGIDA0,449 1C3-23141-F0 I-I
0,459 1C3-23141-G0 I-II
0,469 1C3-23141-H0 I-III
0,479 1C3-23141-J0 I-IIII
Choix de la longueur de ressort
1. Placer un support ou un bloc sous
le moteur pour surélever la roue
arrière et mesurer la longueur a
entre le centre de l’axe de roue
arrière et le boulon de fixation du
garde-boue arrière.Wahl der Einstellänge
1. Einen Ständer oder Block unter
den Motor stellen, um das Hinter-
rad anzuheben, und den Abstand
azwischen der Hinterradachs-
mitte und der Hinterradkotflügel-
Halteschraube messen.
IC72C001
Scelta della lunghezza registrata
1. Collocare sotto il motore un sup-
porto o un blocco per rialzare dal
suolo la parte superiore e misurare
la lunghezza afra il centro
dell’asse della ruota posteriore e il
bullone di tenuta del parafango
posteriore.
1C3-9-32-7B 4/28/06 10:39 AM Page 11

7-18
TUNSETTING
2. Remove the stand or block from the engine
and with a rider astride the seat, measure
the sunken length bbetween the rear wheel
axle center and the rear fender holding bolt.
3. Loosen the locknut 1and make adjustment
by turning the spring adjuster 2to achieve
the standard figure from the subtraction of
the length bfrom the length a.
Standard figure:
90~100 mm (3.5~3.9 in)
NOTE:
9If the machine is new and after it is broken in,
the same set length of the spring may change
because of the initial fatigue, etc. of the spring.
Therefore, be sure to make re-evaluation.
9If the standard figure cannot be achieved by
adjusting the spring adjuster and changing the
spring set length, replace the spring with an
optional one and make re-adjustment.
1C3-9-32-7B 4/28/06 10:39 AM Page 12

7-18
TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE

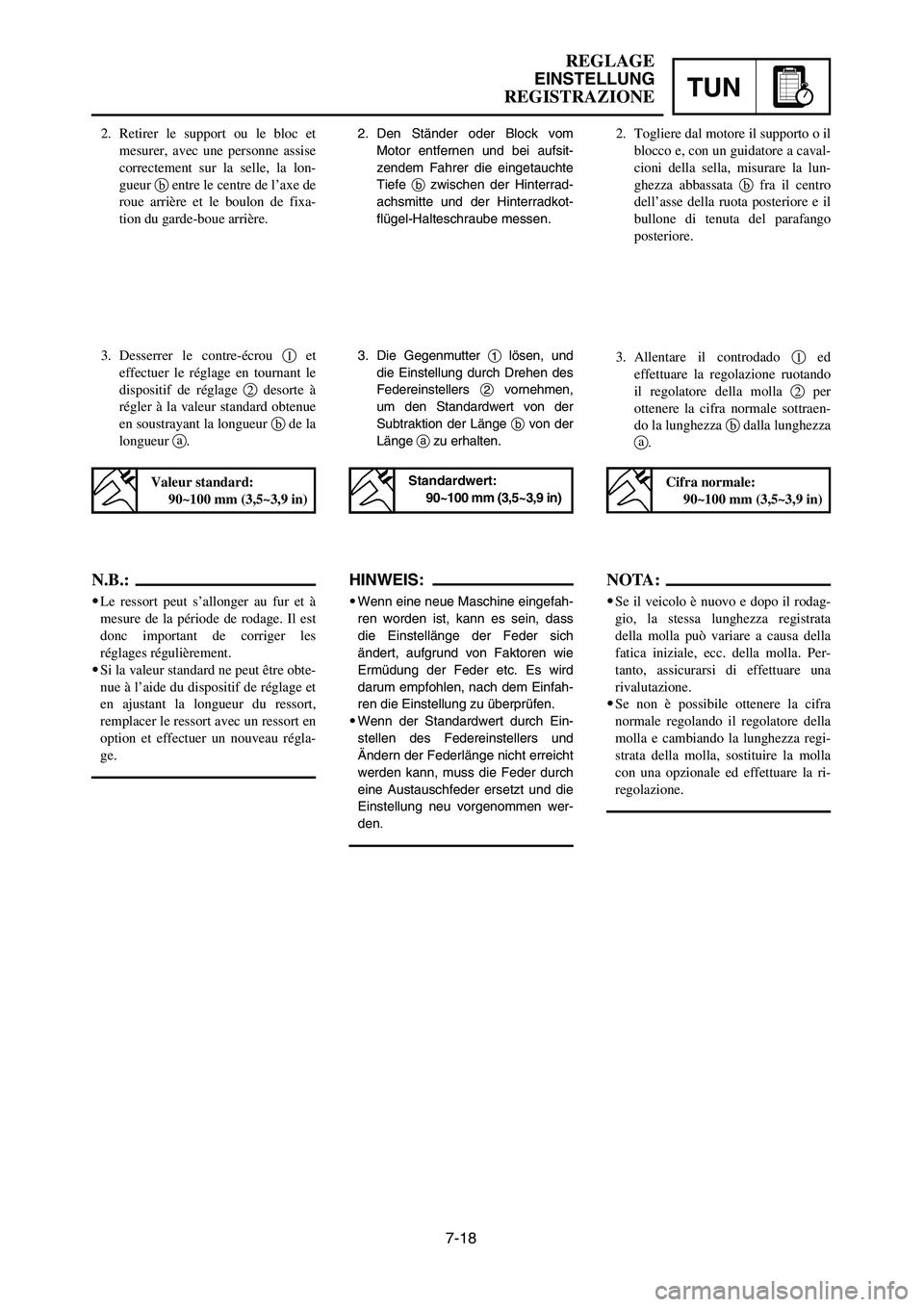

2. Retirer le support ou le bloc et
mesurer, avec une personne assise
correctement sur la selle, la lon-
gueur bentre le centre de l’axe de
roue arrière et le boulon de fixa-
tion du garde-boue arrière.
3. Desserrer le contre-écrou 1et
effectuer le réglage en tournant le
dispositif de réglage 2desorte à
régler à la valeur standard obtenue
en soustrayant la longueur bde la
longueur a.2. Den Ständer oder Block vom
Motor entfernen und bei aufsit-
zendem Fahrer die eingetauchte
Tiefe bzwischen der Hinterrad-
achsmitte und der Hinterradkot-
flügel-Halteschraube messen.
3. Die Gegenmutter 1lösen, und
die Einstellung durch Drehen des
Federeinstellers 2vornehmen,
um den Standardwert von der
Subtraktion der Länge bvon der
Länge azu erhalten.2. Togliere dal motore il supporto o il
blocco e, con un guidatore a caval-
cioni della sella, misurare la lun-
ghezza abbassata bfra il centro
dell’asse della ruota posteriore e il
bullone di tenuta del parafango
posteriore.
3. Allentare il controdado 1ed
effettuare la regolazione ruotando
il regolatore della molla 2per
ottenere la cifra normale sottraen-
do la lunghezza bdalla lunghezza
a.
Valeur standard:
90~100 mm (3,5~3,9 in)
Standardwert:
90~100 mm (3,5~3,9 in)Cifra normale:
90~100 mm (3,5~3,9 in)
HINWEIS:
9Wenn eine neue Maschine eingefah-
ren worden ist, kann es sein, dass
die Einstellänge der Feder sich
ändert, aufgrund von Faktoren wie
Ermüdung der Feder etc. Es wird
darum empfohlen, nach dem Einfah-
ren die Einstellung zu überprüfen.
9Wenn der Standardwert durch Ein-
stellen des Federeinstellers und
Ändern der Federlänge nicht erreicht
werden kann, muss die Feder durch
eine Austauschfeder ersetzt und die
Einstellung neu vorgenommen wer-
den.
N.B.:
9Le ressort peut s’allonger au fur et à
mesure de la période de rodage. Il est
donc important de corriger les
réglages régulièrement.
9Si la valeur standard ne peut être obte-
nue à l’aide du dispositif de réglage et
en ajustant la longueur du ressort,
remplacer le ressort avec un ressort en
option et effectuer un nouveau régla-
ge.
NOTA:
9Se il veicolo è nuovo e dopo il rodag-
gio, la stessa lunghezza registrata
della molla può variare a causa della
fatica iniziale, ecc. della molla. Per-
tanto, assicurarsi di effettuare una
rivalutazione.
9Se non è possibile ottenere la cifra
normale regolando il regolatore della
molla e cambiando la lunghezza regi-
strata della molla, sostituire la molla
con una opzionale ed effettuare la ri-
regolazione.
1C3-9-32-7B 4/28/06 10:39 AM Page 13

7-19
TUNSETTING
EC72G020

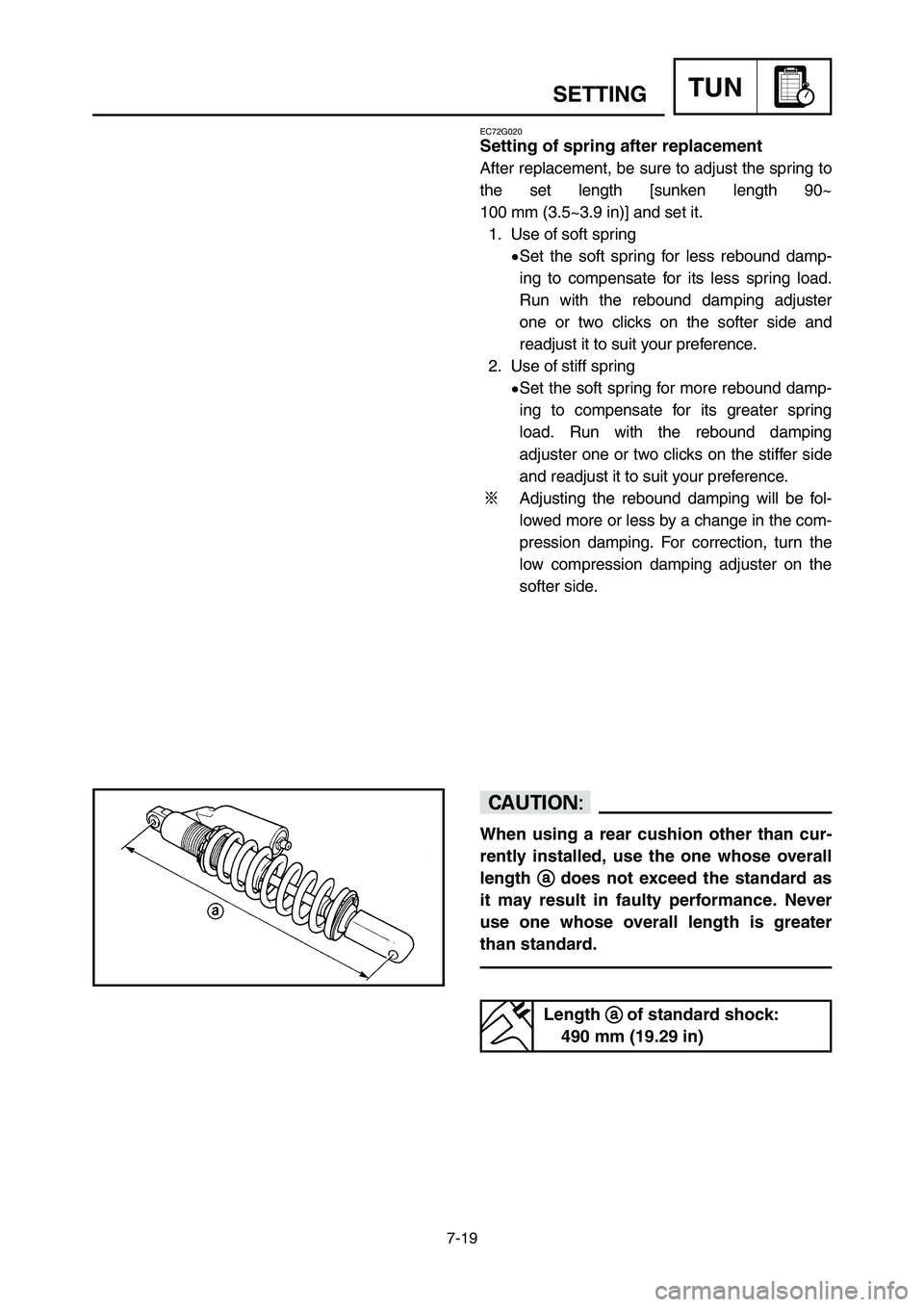

Setting of spring after replacement
After replacement, be sure to adjust the spring to
the set length [sunken length 90~
100 mm (3.5~3.9 in)] and set it.
1. Use of soft spring
9Set the soft spring for less rebound damp-
ing to compensate for its less spring load.
Run with the rebound damping adjuster
one or two clicks on the softer side and
readjust it to suit your preference.
2. Use of stiff spring
9Set the soft spring for more rebound damp-
ing to compensate for its greater spring
load. Run with the rebound damping
adjuster one or two clicks on the stiffer side
and readjust it to suit your preference.
Adjusting the rebound damping will be fol-
lowed more or less by a change in the com-
pression damping. For correction, turn the
low compression damping adjuster on the
softer side.
cC
When using a rear cushion other than cur-
rently installed, use the one whose overall
length
a a
does not exceed the standard as
it may result in faulty performance. Never
use one whose overall length is greater
than standard.
Length a a
of standard shock:
490 mm (19.29 in)
1C3-9-32-7B 4/28/06 10:39 AM Page 14

7-19
TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Réglage du ressort après remplace-
ment
Après avoir remplacé le ressort, veiller
à ajuster celui-ci à la longueur recom-
mandée [longueur enfoncée 90~100
mm (3,5~3,9 in)] et à le régler.
1. Ressort mou
9Régler le ressort doux de sorte à
ce que la force de rebond soit
moindre puisque la charge du
ressort sera moindre. Rouler
après avoir dévissé le dispositif
de réglage de la force de rebond
d’un ou deux déclics et ajuster
ensuite selon ses prérérences.
2. Ressort dur
9Régler le ressort dur de sorte à
ce que la force de rebond soit
plus élevée afin de compenser la
charge du ressort plus grande.
Rouler après avoir vissé le dis-
positif de réglage de la force de
rebond d’un ou deux déclics et
ajuster ensuite selon ses préfé-
rences.
Un réglage de la force de rebond
entraîne un changement de la force
d’amortissement de compression.
Pour comprenser, dévisser le dis-
positif de réglage de la force
d’amortissement de compression
basse.Einstellung der Feder nach dem
Austausch
Nach dem Austauschen der Feder
immer die neue Feder auf die richtige
Länge [eingetauchte Länge 90~100
mm (3,5~3,9 in)] einstellen.
1. Verwendung einer weichen
Feder
9Die weiche Feder auf weniger
Ausfederdämpfung einstellen,
um die geringere Federspan-
nung auszugleichen. Mit dem
Ausfederdämpfung-Einsteller
um eine oder zwei Klickstellen
zur weicheren Seite hin fahren
und dann nach persönlichem
Wunsch einstellen.
2. Verwendung einer harten Feder
9Die harte Feder auf mehr Aus-
federdämpfung einstellen, um
die geringere Federspannung
auszugleichen. Mit dem Ausfe-
derdämpfung-Einsteller um
eine oder zwei Klickstellen zur
härteren Seite hin fahren und
dann nach persönlichem
Wunsch einstellen.
Nach der Einstellung der Ausfe-
derdämpfung sollte eine Ände-
rung in der Einstellung der Einfe-
derdämpfung folgen. Zur Korrek-
tur den niedrigen Einfederdämp-
fungeinsteller zur weicheren
Seite hin stellen.IC72G020
Registrazione della molla dopo la
sostituzione
Dopo la sostituzione, assicurarsi di
regolare la molla alla lunghezza regi-
strata [lunghezza abbassata 90~100 mm
(3,5~3,9 in)] e registrarla.
1. Uso di una molla dolce
9Registrare la molla dolce per un
minore smorzamento dell’esten-
sione per compensarne il minore
carico della molla. Correre con
il regolatore dello smorzamento
dell’estensione uno o due scatti
sul lato più dolce e ri-regolarlo
per adattarlo alle proprie prefe-
renze.
2. Uso di una molla rigida
9Registrare la molla rigida per un
maggiore smorzamento
dell’estensione per compensarne
il maggiore carico della molla.
Correre con il regolatore dello
smorzamento dell’estensione
uno o due scatti sul lato più rigi-
do e ri-regolarlo per adattarlo
alle proprie preferenze.
Alla regolazione dello smorzamen-
to dell’estensione seguirà più o
meno una variazione dello smorza-
mento della compressione. Per una
correzione, ruotare il regolatore
dello smorzamento a bassa com-
pressione sul lato più dolce.
dD
Bei Verwendung eines anderen hin-
teren Stoßdämpfers als dem
momentan eingebauten, verwenden
Sie einen, dessen Gesamtlänge a a
größer ist als der Standardwert.
fF
Lors du remplacement du ressort de
la suspension arrière, veiller à mon-
ter un ressort dont la longueur totale
a a
n’excède pas la longueur standard
parce qu’elle risque d’entraîner de
mauvaises performances. Ne jamais
monter un ressort dont la longueur
totale est supérieure à la longueur
standard.
iI
Quando si usa un ammortizzatore
posteriore diverso da quello attual-
mente installato, usarne uno la cui
lunghezza totale a a
non superi quella
normale, poiché questo potrebbe
comportare prestazioni carenti. Non
usarne mai una la cui lunghezza tota-
le sia maggiore di quella normale.
Longueur standard a a
de ressort de suspension
arrière:
490 mm (19,29 in)
Standardlänge a a
eines
Stoßdämpfers:
490 mm (19,29 in)
Lunghezza a a
dell’ammor-
tizzatore normale:
490 mm (19,29 in)
1C3-9-32-7B 4/28/06 10:39 AM Page 15

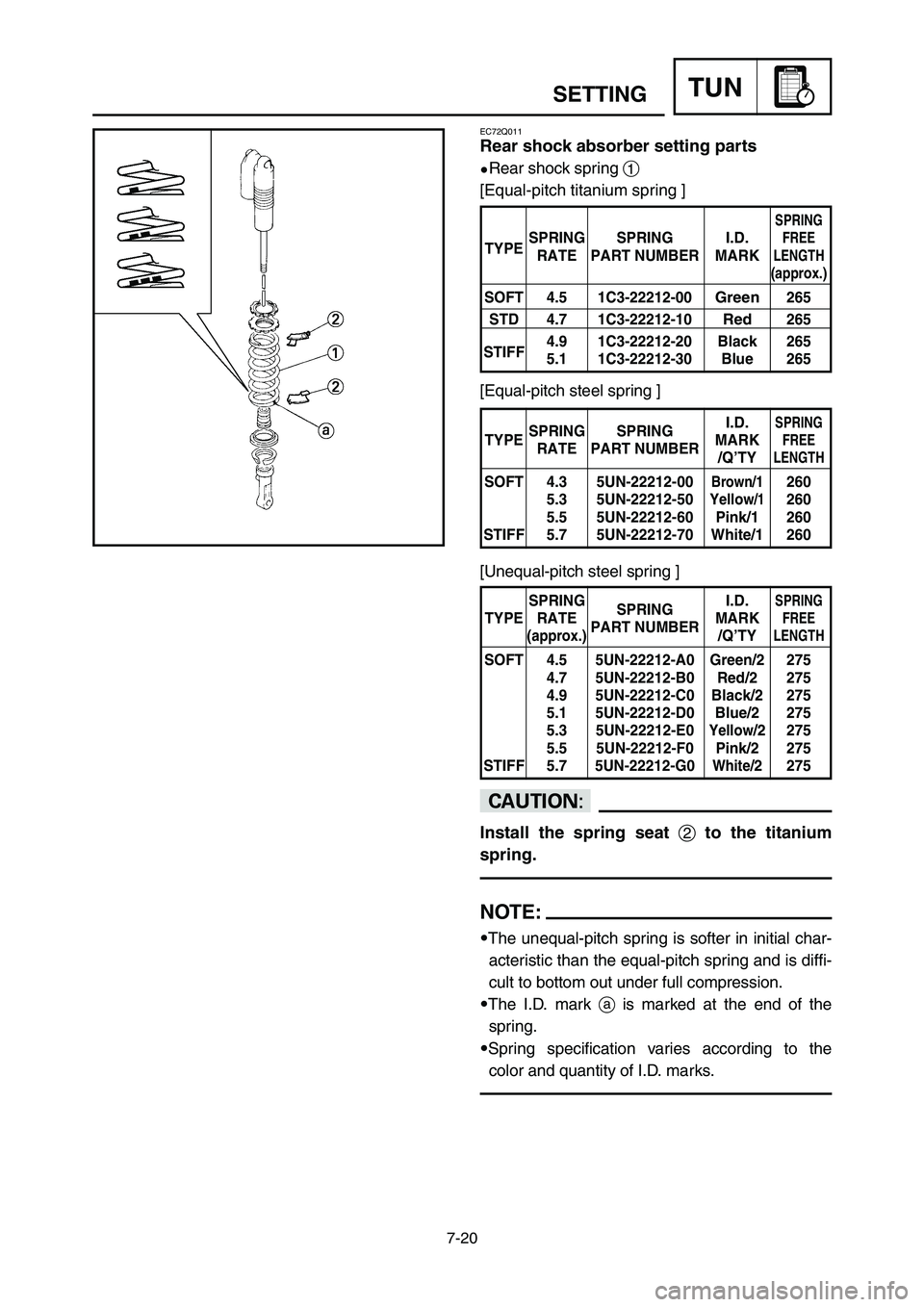

7-20
TUNSETTING
EC72Q011
Rear shock absorber setting parts
9Rear shock spring 1
[Equal-pitch titanium spring ]
[Equal-pitch steel spring ]
[Unequal-pitch steel spring ]
cC
Install the spring seat 2to the titanium
spring.
NOTE:
9The unequal-pitch spring is softer in initial char-
acteristic than the equal-pitch spring and is diffi-
cult to bottom out under full compression.
9The I.D. mark ais marked at the end of the
spring.
9Spring specification varies according to the
color and quantity of I.D. marks.
SPRING SPRINGI.D.SPRING
TYPE
RATE PART NUMBERMARKFREE
/Q’TYLENGTH
SOFT 4.3 5UN-22212-00Brown/1260
5.3 5UN-22212-50
Yellow/1260
5.5 5UN-22212-60 Pink/1 260
STIFF 5.7 5UN-22212-70 White/1 260
SPRING
SPRINGI.D.SPRING
TYPE RATE
PART NUMBERMARKFREE
(approx.)/Q’TYLENGTH
SOFT 4.5 5UN-22212-A0 Green/2 275
4.7 5UN-22212-B0 Red/2 275
4.9 5UN-22212-C0 Black/2 275
5.1 5UN-22212-D0 Blue/2 275
5.3 5UN-22212-E0
Yellow/2 275
5.5 5UN-22212-F0 Pink/2 275
STIFF 5.7 5UN-22212-G0
White/2 275
SPRING
TYPESPRING SPRING I.D.FREE
RATE PART NUMBER MARKLENGTH
(approx.)
SOFT 4.5 1C3-22212-00Green265
STD 4.7 1C3-22212-10Red265
STIFF4.9 1C3-22212-20 Black 265
5.1 1C3-22212-30 Blue 265
1C3-9-32-7B 4/28/06 10:39 AM Page 16
