YAMAHA YZ250F 2002 Manuale duso (in Italian)

4 - 7
ENG
CARBURATEUR
VERGASER
CARBURATORE
VERGASER
Demontage-Arbeiten:1 Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Schlauchschelle 1
2 Gaspositionssensor-Leitungskoppler 1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Gaszugkappe 1
6 Schlauchschelle (Luftfilteranschluß) 1 Die Schrauben (Luftfilterverbindung) lockern.
7 Schlauchschelle (Vergaseranschluß) 2 Die Schrauben (Vergaseranschluß) lockern.
8 Vergaser (komplett) 1
9 Vergaseranschluß1
1
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
1 Bride 1
2 Fiche rapide de fil de capteur de position de
papillon des gaz1
3 Cache du logement des câbles de gaz 1
4Câble de gaz 2
5 Capuchon du logement du câble des gaz 1
6 Bride (raccord de filtre à air) 1 Desserrer la vis (conduit d’admission d’air).
7 Bride (raccord de carburateur) 2 Desserrer les vis (raccord de carburateur).
8 Rampe de carburateurs 1
9 Raccord de carburateur 1
1
CARBURATORE
Portata dello smontaggio:1 Rimozione del carburatore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL CARBURATORE
Preparazione per lo smontaggio Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
DEL CARBURANTE E CARENATURA LATERALE”.
1 Morsetto 1
2 Accoppiatore cavo del sensore di posizione
dell’acceleratore1
3 Coperchio cavo dell’acceleratore 1
4 Cavo acceleratore 2
5 Cappuccio del cavo valvola a farfalla 1
6 Morsetto (giunto filtro dell’aria) 1 Svitare la vite (giunto filtro dell’aria).
7 Morsetti (giunto carburatore) 2 Svitare le viti (giunto carburatore).
8 Gruppo carburatore 1
9 Giunto del carburatore 1
1

4 - 8
ENGCARBURETOR
EC468000

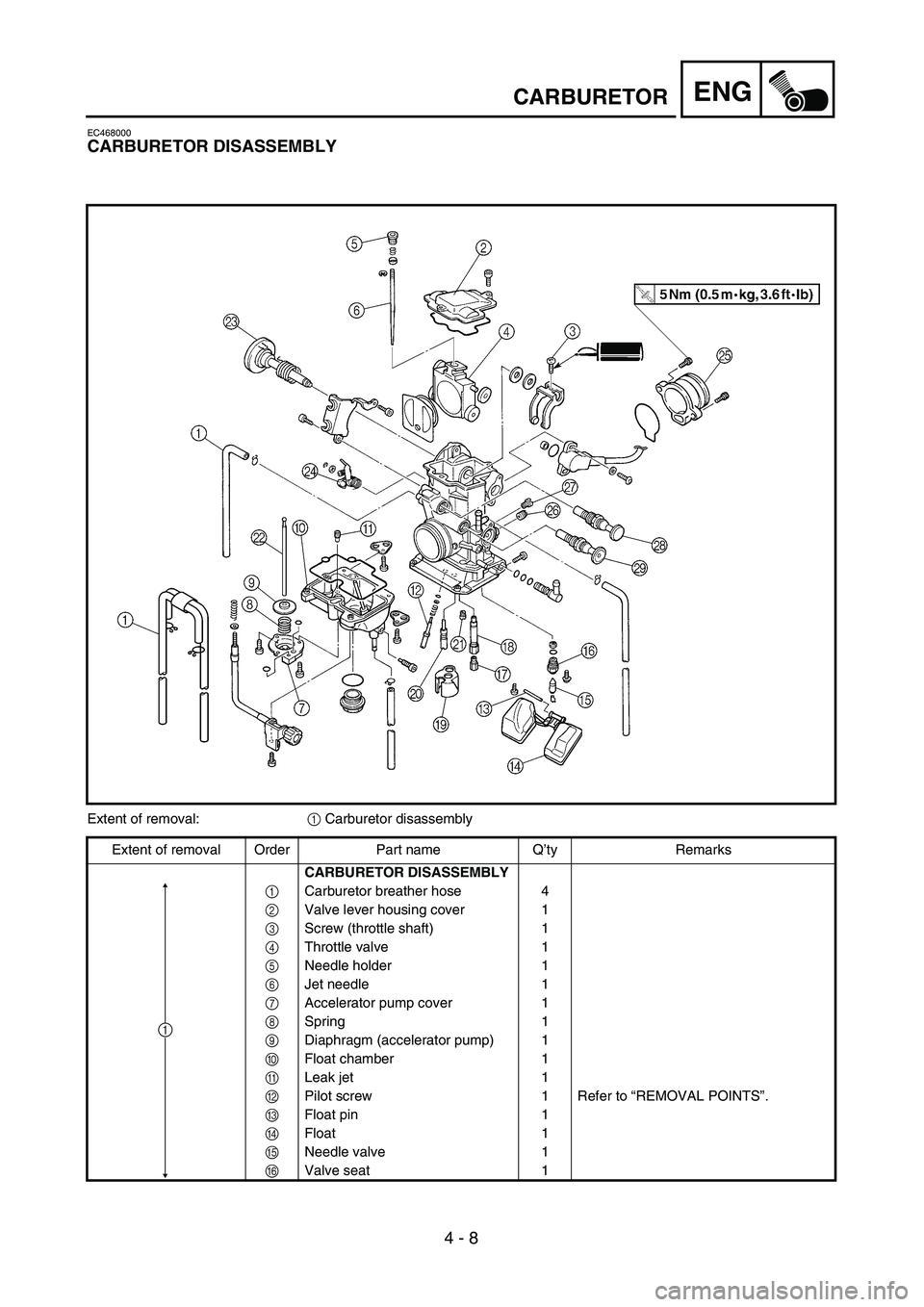

CARBURETOR DISASSEMBLY
Extent of removal:1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Carburetor breather hose 4
2Valve lever housing cover 1
3Screw (throttle shaft) 1
4Throttle valve 1
5Needle holder 1
6Jet needle 1
7Accelerator pump cover 1
8Spring 1
9Diaphragm (accelerator pump) 1
0Float chamber 1
ALeak jet 1
BPilot screw 1 Refer to “REMOVAL POINTS”.
CFloat pin 1
DFloat 1
ENeedle valve 1
FValve seat 1
1

4 - 8
ENG
CARBURATEUR
VERGASER
CARBURATORE
VERGASER ZERLEGEN
Demontage-Arbeiten:1 Vergaser zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1Vergaser-Entlüftungsschlauch 4
2Gasschieber-Gehäusedeckel 1
3Schraube (Drosselklappenwelle) 1
4Gasschieber 1
5Nadelhalterung 1
6Düsennadel 1
7Beschleunigungspumpen-Dekkel 1
8Feder 1
9Membran 1
0Schwimmerkammer 1
ALeckdüse 1
BLeerlaufgemisch-Regulierschraube 1 Siehe unter “AUSBAU”.
CSchwimmer-Achsstift 1
DSchwimmer 1
ENadelventil 1
FVentilsitz 1
1

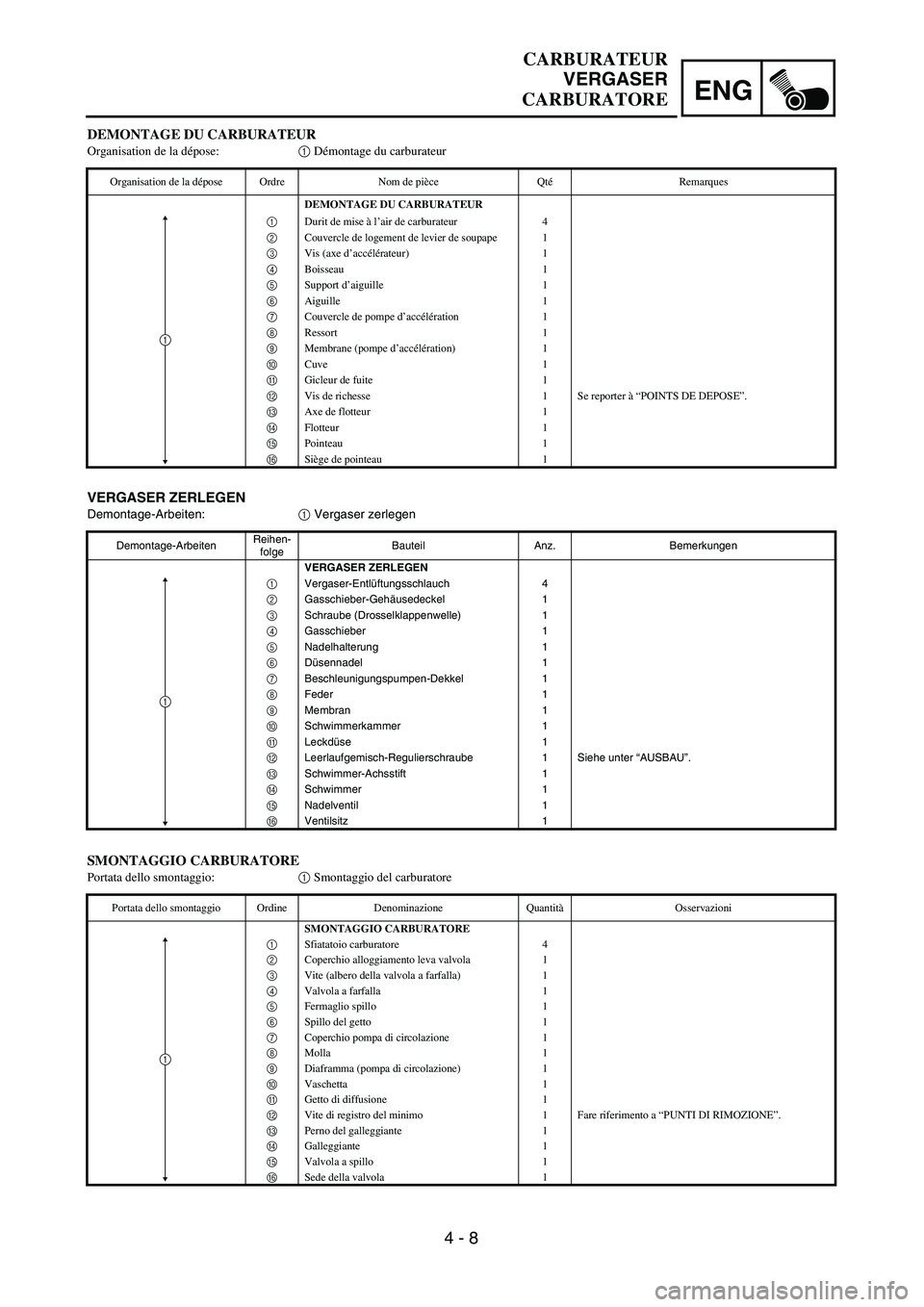

DEMONTAGE DU CARBURATEUR
Organisation de la dépose:1 Démontage du carburateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DU CARBURATEUR
1Durit de mise à l’air de carburateur 4
2Couvercle de logement de levier de soupape 1
3Vis (axe d’accélérateur) 1
4Boisseau 1
5Support d’aiguille 1
6Aiguille 1
7Couvercle de pompe d’accélération 1
8Ressort 1
9Membrane (pompe d’accélération) 1
0Cuve 1
AGicleur de fuite 1
BVis de richesse 1 Se reporter à “POINTS DE DEPOSE”.
CAxe de flotteur 1
DFlotteur 1
EPointeau 1
FSiège de pointeau 1
1
SMONTAGGIO CARBURATORE
Portata dello smontaggio:1 Smontaggio del carburatore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
SMONTAGGIO CARBURATORE
1Sfiatatoio carburatore 4
2Coperchio alloggiamento leva valvola 1
3Vite (albero della valvola a farfalla) 1
4Valvola a farfalla 1
5Fermaglio spillo 1
6Spillo del getto 1
7Coperchio pompa di circolazione 1
8Molla 1
9Diaframma (pompa di circolazione) 1
0Vaschetta 1
AGetto di diffusione 1
BVite di registro del minimo 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
CPerno del galleggiante 1
DGalleggiante 1
EValvola a spillo 1
FSede della valvola 1
1

4 - 9
ENGCARBURETOR

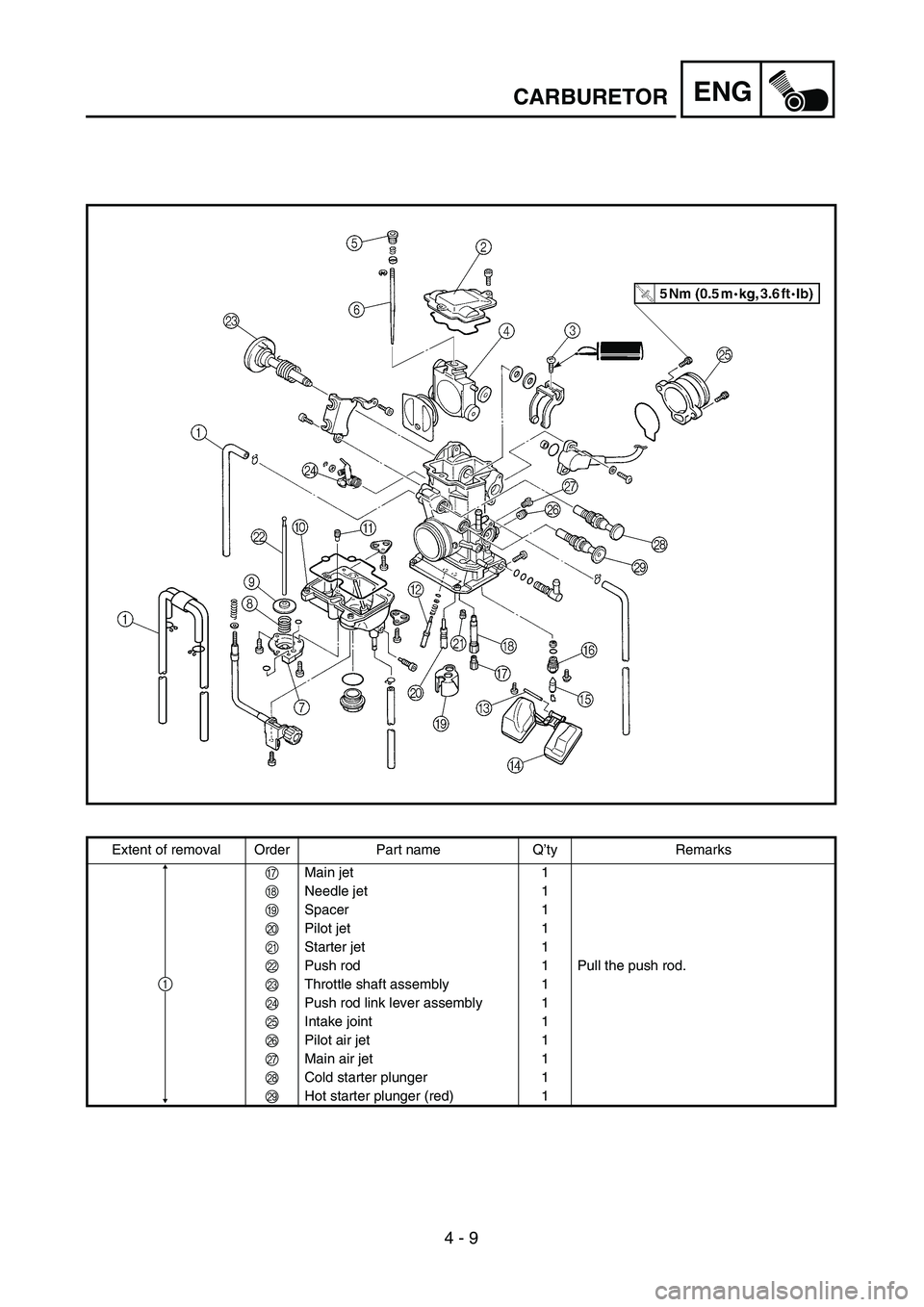

Extent of removal Order Part name Q’ty Remarks
GMain jet 1
HNeedle jet 1
ISpacer 1
JPilot jet 1
KStarter jet 1
LPush rod 1 Pull the push rod.
MThrottle shaft assembly 1
NPush rod link lever assembly 1
OIntake joint 1
PPilot air jet 1
QMain air jet 1
RCold starter plunger 1
SHot starter plunger (red) 1
1

4 - 9
ENG

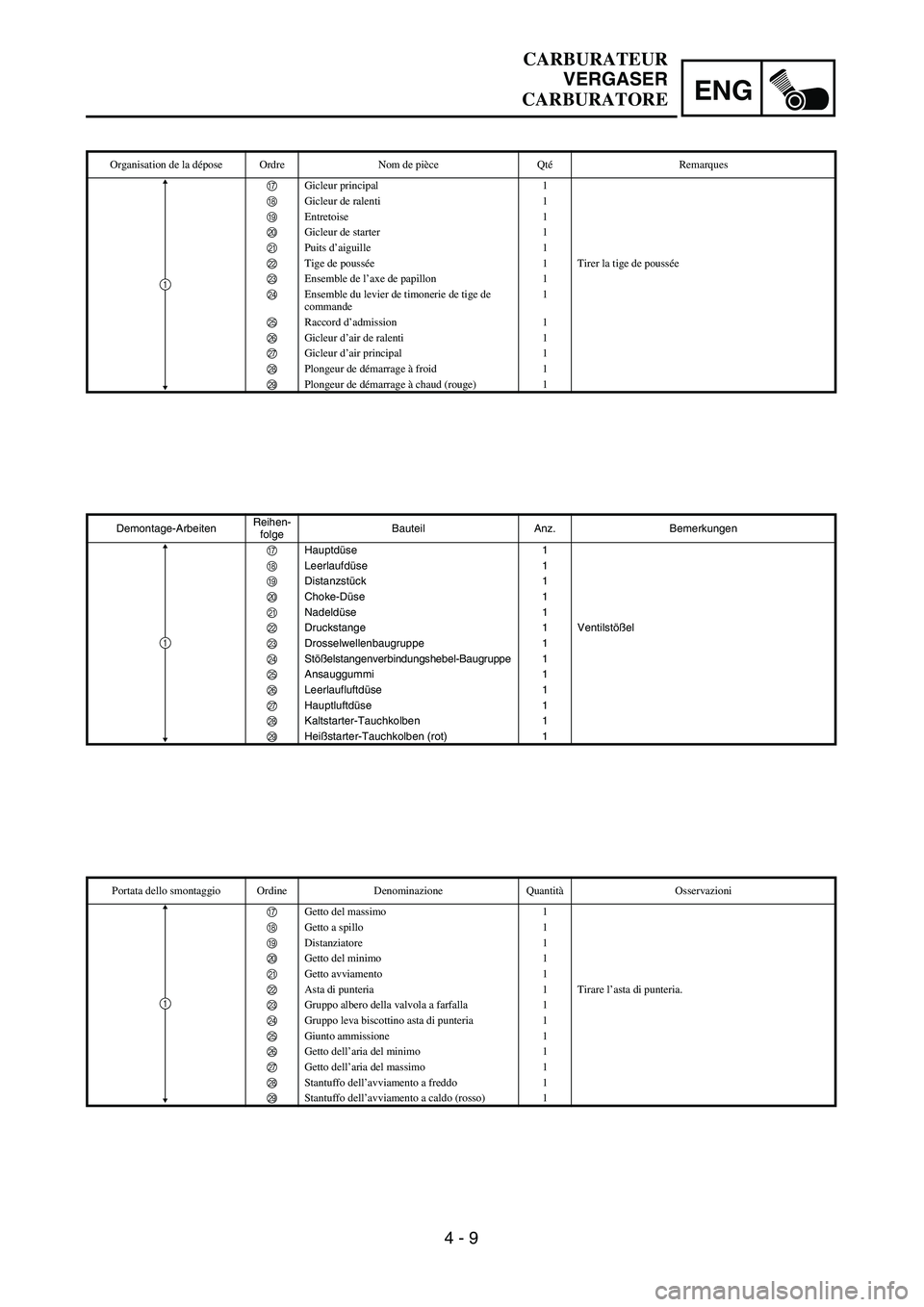

Organisation de la dépose Ordre Nom de pièce QtéRemarques
GGicleur principal 1
HGicleur de ralenti 1
IEntretoise 1
JGicleur de starter 1
KPuits d’aiguille 1
LTige de poussée 1 Tirer la tige de poussée
MEnsemble de l’axe de papillon 1
NEnsemble du levier de timonerie de tige de
commande1
ORaccord d’admission 1
PGicleur d’air de ralenti 1
QGicleur d’air principal 1
RPlongeur de démarrage à froid 1
SPlongeur de démarrage à chaud (rouge) 1
1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
GHauptdüse 1
HLeerlaufdüse 1
IDistanzstück 1
JChoke-Düse 1
KNadeldüse 1
LDruckstange 1 Ventilstößel
MDrosselwellenbaugruppe 1
NStößelstangenverbindungshebel-Baugruppe 1
OAnsauggummi 1
PLeerlaufluftdüse 1
QHauptluftdüse 1
RKaltstarter-Tauchkolben 1
SHeißstarter-Tauchkolben (rot) 1
1
CARBURATEUR
VERGASER
CARBURATORE
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
GGetto del massimo 1
HGetto a spillo 1
IDistanziatore 1
JGetto del minimo 1
KGetto avviamento 1
LAsta di punteria 1 Tirare l’asta di punteria.
MGruppo albero della valvola a farfalla 1
NGruppo leva biscottino asta di punteria 1
OGiunto ammissione 1
PGetto dell’aria del minimo 1
QGetto dell’aria del massimo 1
RStantuffo dell’avviamento a freddo 1
SStantuffo dell’avviamento a caldo (rosso) 1
1

4 - 10
ENGCARBURETOR
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle position
sensor) 1 except when changing the throt-
tle position sensor due to failure because it
will cause a drop in engine performance.
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

ENG
4 - 10
CARBURATEUR
VERGASER
CARBURATORE
HINWEIS ZUM HANDLING
ACHTUNG:
Die (Drosselklappen-Positions-
sensor) 1 nicht lösen – außer
wenn der Drosselklappen-Positi-
onssensor aufgrund eines Defekts
ausgetauscht werden muß –, da
die Motorleistung hierdurch nach-
läßt.
AUSBAU
Leerlaufdüse
1. Demontieren:
Leerlaufdüse 1
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube ist zwecks Optimierung
des Kraftstofflusses bei kleiner Gas-
drehgrifföffnung für jede Maschine
individuell ab Werk eingestellt. Vor
dem Ausbau die Werkseinstellung
ermitteln und notieren; dazu die Re-
gulierschraube völlig hineindrehen
und die Anzahl Umdrehungen zäh-
len.
PRÜFUNG
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigung → Reinigen.
HINWEIS:
Eine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
Zum Reinigen niemals einen Draht
verwenden. REMARQUE CONCERNANT LES
MANIPULATIONS
ATTENTION:
Ne pas desserrer les vis (capteur de
position du papillon des gaz) 1 sauf
lors du changement de capteur de
position du papillon des gaz en cas de
panne pour éviter les diminutions de
performance du moteur.
DEPOSE
Vis de richesse
1. Déposer:
Vis de richesse 1
N.B.:
Afin d’optimiser le flux de carburant à
petite ouverture des gaz, la vis de
richesse de chaque véhicule a été réglé
individuellement à l’usine. Avant de
remonter la vis de richesse, la visser
complètement en comptant le nombre de
tours exact. Retenir et noter ce chiffre et
dévisser la vis de ce nombre de tours.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
Ne jamais utiliser de fil.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non svitare le viti (sensore di posi-
zione dell’acceleratore) 1 se non per
sostituire il sensore di posizione
dell’acceleratore a causa di un guasto,
in quanto ciò comprometterebbe le
prestazioni del motore.
PUNTI DI RIMOZIONE
Vite di registro del minimo
1. Rimuovere:
Vite di registro del minimo 1
NOTA:
Per ottimizzare il flusso di carburante
con un’apertura minima della valvola a
farfalla la vite di registro del minimo di
ogni veicolo è stata regolata singolar-
mente in fabbrica. Prima di rimuovere la
vite di registro del minimo, avvitarla
completamente contando il numero di
giri. Registrare questo numero come
numero preimpostato di giri per svitarla
completamente.
ISPEZIONE
Carburatore
1. Ispezionare:
Corpo del carburatore
Contaminazione → Pulire.
NOTA:
Utilizzare un solvente a base di petro-
lio per la pulizia. Pulire tutti i passaggi
ed i getti con aria compressa.
Non utilizzare mai un filo metallico.

4 - 11
ENGCARBURETOR

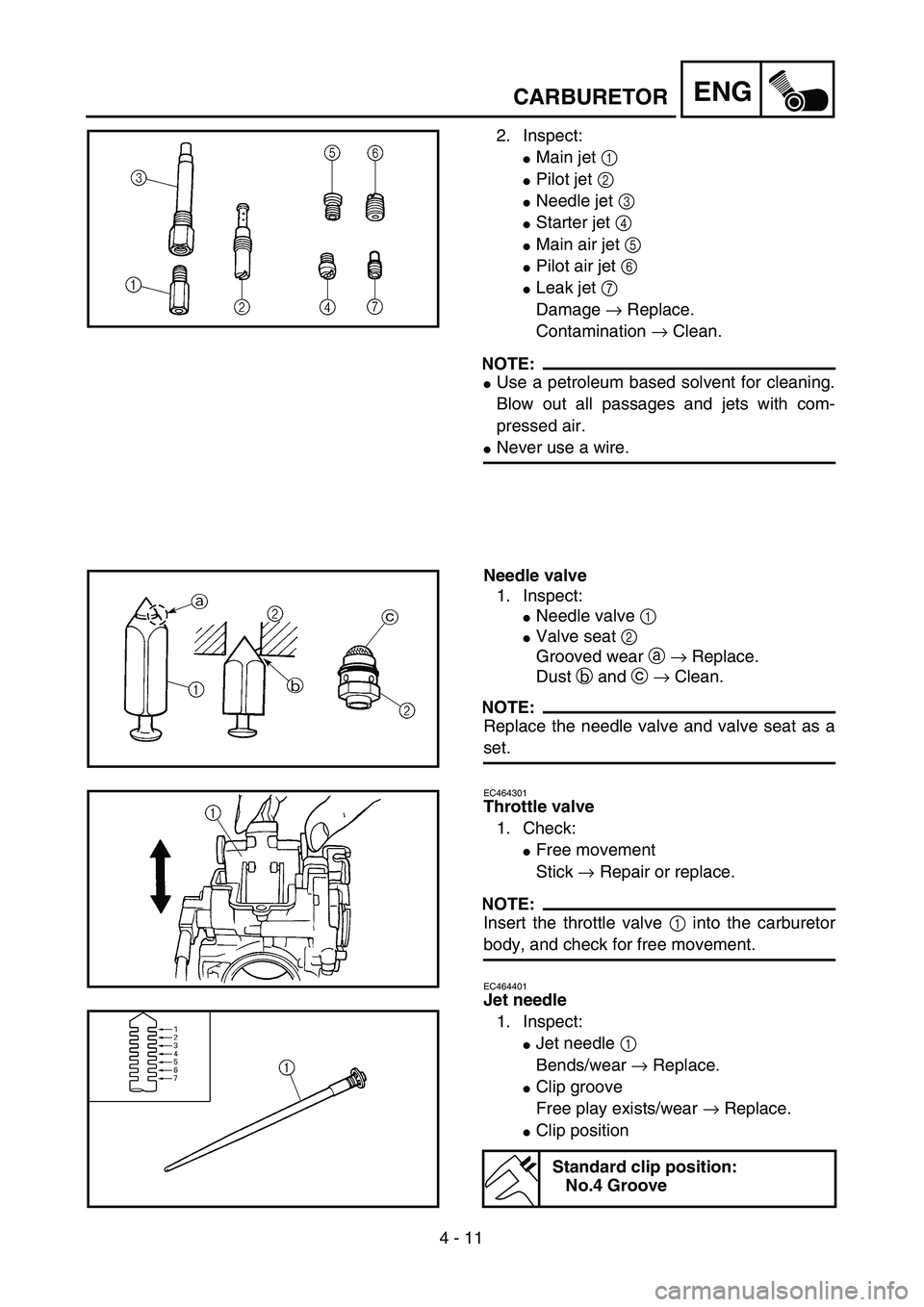

2. Inspect:
Main jet 1
Pilot jet 2
Needle jet 3
Starter jet 4
Main air jet 5
Pilot air jet 6
Leak jet 7
Damage → Replace.
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
Needle valve
1. Inspect:
Needle valve 1
Valve seat 2
Grooved wear a → Replace.
Dust b and c → Clean.
NOTE:
Replace the needle valve and valve seat as a
set.
EC464301
Throttle valve
1. Check:
Free movement
Stick → Repair or replace.
NOTE:
Insert the throttle valve 1 into the carburetor
body, and check for free movement.
EC464401
Jet needle
1. Inspect:
Jet needle 1
Bends/wear → Replace.
Clip groove
Free play exists/wear → Replace.
Clip position
Standard clip position:
No.4 Groove

ENG
4 - 11

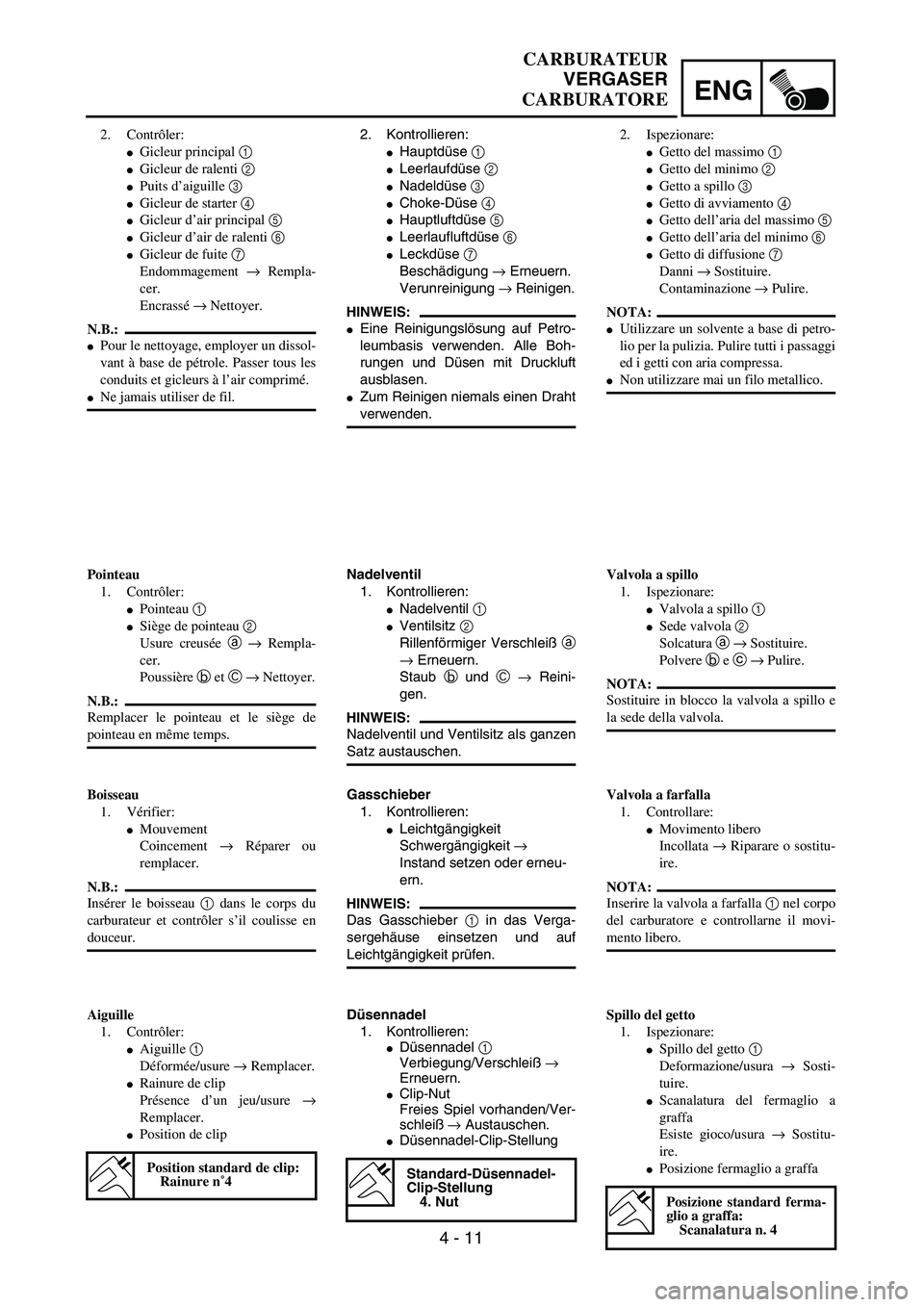

2. Contrôler:
Gicleur principal 1
Gicleur de ralenti 2
Puits d’aiguille 3
Gicleur de starter 4
Gicleur d’air principal 5
Gicleur d’air de ralenti 6
Gicleur de fuite 7
Endommagement → Rempla-
cer.
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
Ne jamais utiliser de fil.
Pointeau
1. Contrôler:
Pointeau 1
Siège de pointeau 2
Usure creusée a → Rempla-
cer.
Poussière b et C → Nettoyer.
N.B.:
Remplacer le pointeau et le siège de
pointeau en même temps.
Boisseau
1. Vérifier:
Mouvement
Coincement → Réparer ou
remplacer.
N.B.:
Insérer le boisseau 1 dans le corps du
carburateur et contrôler s’il coulisse en
douceur.
Aiguille
1. Contrôler:
Aiguille 1
Déformée/usure → Remplacer.
Rainure de clip
Présence d’un jeu/usure →
Remplacer.
Position de clip
Position standard de clip:
Rainure n˚4
CARBURATEUR
VERGASER
CARBURATORE
2. Kontrollieren:
Hauptdüse 1
Leerlaufdüse 2
Nadeldüse 3
Choke-Düse 4
Hauptluftdüse 5
Leerlaufluftdüse 6
Leckdüse 7
Beschädigung → Erneuern.
Verunreinigung → Reinigen.
HINWEIS:
Eine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
Zum Reinigen niemals einen Draht
verwenden.
Nadelventil
1. Kontrollieren:
Nadelventil 1
Ventilsitz 2
Rillenförmiger Verschleiß a
→ Erneuern.
Staub b und C → Reini-
gen.
HINWEIS:
Nadelventil und Ventilsitz als ganzen
Satz austauschen.
Gasschieber
1. Kontrollieren:
Leichtgängigkeit
Schwergängigkeit →
Instand setzen oder erneu-
ern.
HINWEIS:
Das Gasschieber 1 in das Verga-
sergehäuse einsetzen und auf
Leichtgängigkeit prüfen.
Düsennadel
1. Kontrollieren:
Düsennadel 1
Verbiegung/Verschleiß →
Erneuern.
Clip-Nut
Freies Spiel vorhanden/Ver-
schleiß → Austauschen.
Düsennadel-Clip-Stellung
Standard-Düsennadel-
Clip-Stellung
4. Nut
2. Ispezionare:
Getto del massimo 1
Getto del minimo 2
Getto a spillo 3
Getto di avviamento 4
Getto dell’aria del massimo 5
Getto dell’aria del minimo 6
Getto di diffusione 7
Danni → Sostituire.
Contaminazione → Pulire.
NOTA:
Utilizzare un solvente a base di petro-
lio per la pulizia. Pulire tutti i passaggi
ed i getti con aria compressa.
Non utilizzare mai un filo metallico.
Valvola a spillo
1. Ispezionare:
Valvola a spillo 1
Sede valvola 2
Solcatura a → Sostituire.
Polvere b e c → Pulire.
NOTA:
Sostituire in blocco la valvola a spillo e
la sede della valvola.
Valvola a farfalla
1. Controllare:
Movimento libero
Incollata → Riparare o sostitu-
ire.
NOTA:
Inserire la valvola a farfalla 1 nel corpo
del carburatore e controllarne il movi-
mento libero.
Spillo del getto
1. Ispezionare:
Spillo del getto 1
Deformazione/usura → Sosti-
tuire.
Scanalatura del fermaglio a
graffa
Esiste gioco/usura → Sostitu-
ire.
Posizione fermaglio a graffa
Posizione standard ferma-
glio a graffa:
Scanalatura n. 4

4 - 12
ENGCARBURETOR
Float height
1. Measure:
Float height a
Out of specification → Adjust.
Float height:
8.0 mm (0.31 in)
Measurement and adjustment steps:
Hold the carburetor in an upside down
position.
NOTE:
Slowly tilt the carburetor in the opposite
direction, then take the measurement
when the needle valve aligns with the float
arm.
If the carburetor is level, the weight of the
float will push in the needle valve, result-
ing in an incorrect measurement.
Measure the distance between the mating
surface of the float chamber and top of the
float using a vernier calipers.
NOTE:
The float arm should be resting on the nee-
dle valve, but not compressing the needle
valve.
If the float height is not within specifica-
tion, inspect the valve seat and needle
valve.
If either is worn, replace them both.
If both are fine, adjust the float height by
bending the float tab b on the float.
Recheck the float height.
EC464600
Float
1. Inspect:
Float 1
Damage → Replace.
