ENG

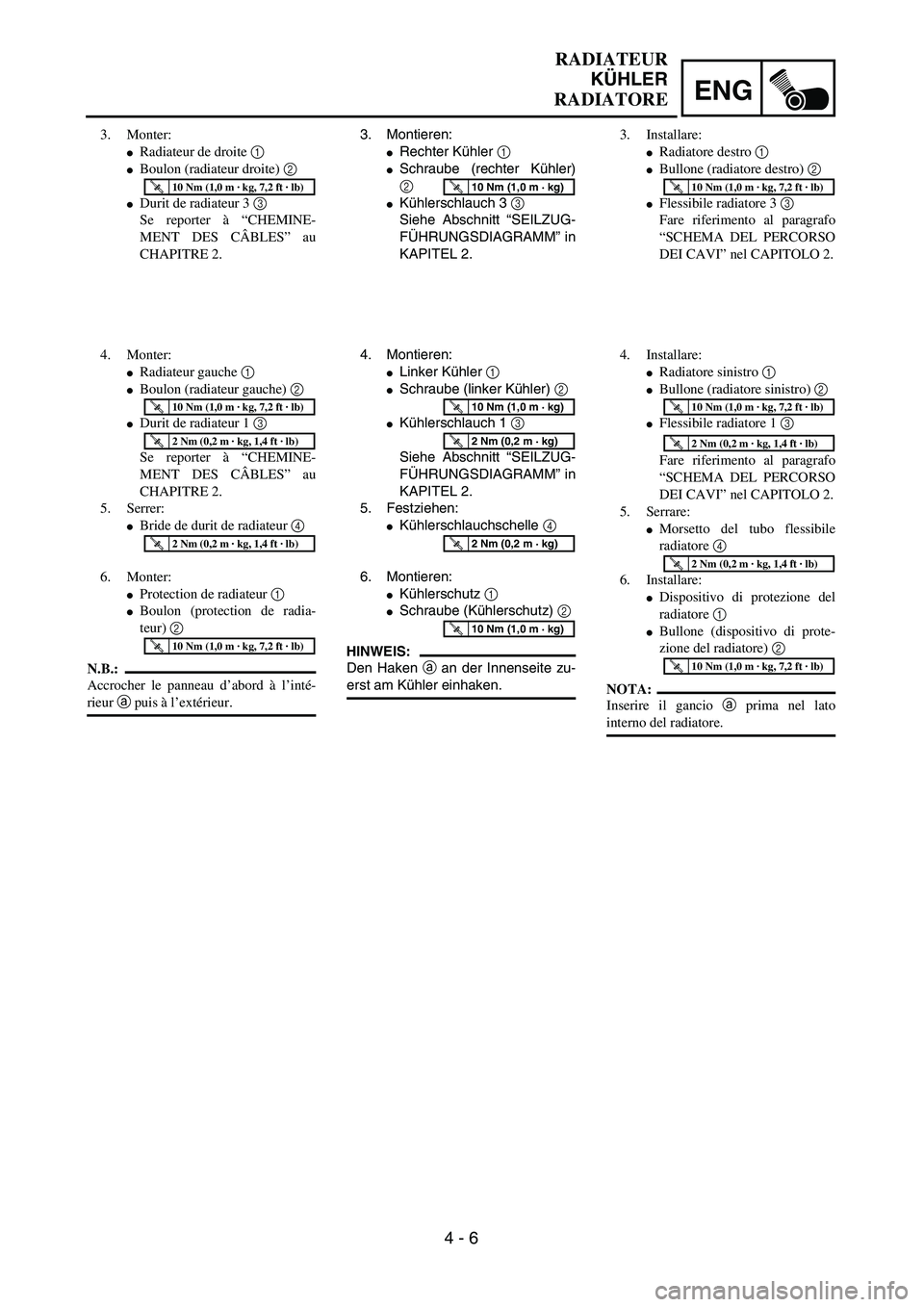

4 - 6
RADIATEUR
KÜHLER
RADIATORE
3. Montieren:
Rechter Kühler 1
Schraube (rechter Kühler)
2
Kühlerschlauch 3 3
Siehe Abschnitt “SEILZUG-
FÜHRUNGSDIAGRAMM” in
KAPITEL 2.
T R..10 Nm (1,0 m · kg)
4. Montieren:
Linker Kühler 1
Schraube (linker Kühler) 2
Kühlerschlauch 1 3
Siehe Abschnitt “SEILZUG-
FÜHRUNGSDIAGRAMM” in
KAPITEL 2.
5. Festziehen:
Kühlerschlauchschelle 4
6. Montieren:
Kühlerschutz 1
Schraube (Kühlerschutz) 2
HINWEIS:
Den Haken a an der Innenseite zu-
erst am Kühler einhaken.
T R..10 Nm (1,0 m · kg)
T R..2 Nm (0,2 m · kg)
T R..2 Nm (0,2 m · kg)
T R..10 Nm (1,0 m · kg)
3. Monter:
Radiateur de droite 1
Boulon (radiateur droite) 2
Durit de radiateur 3 3
Se reporter à “CHEMINE-
MENT DES CÂBLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Radiateur gauche 1
Boulon (radiateur gauche) 2
Durit de radiateur 1 3
Se reporter à “CHEMINE-
MENT DES CÂBLES” au
CHAPITRE 2.
5. Serrer:
Bride de durit de radiateur 4
6. Monter:
Protection de radiateur 1
Boulon (protection de radia-
teur) 2
N.B.:
Accrocher le panneau d’abord à l’inté-
rieur a puis à l’extérieur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Radiatore destro 1
Bullone (radiatore destro) 2
Flessibile radiatore 3 3
Fare riferimento al paragrafo
“SCHEMA DEL PERCORSO
DEI CAVI” nel CAPITOLO 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Installare:
Radiatore sinistro 1
Bullone (radiatore sinistro) 2
Flessibile radiatore 1 3
Fare riferimento al paragrafo
“SCHEMA DEL PERCORSO
DEI CAVI” nel CAPITOLO 2.
5. Serrare:
Morsetto del tubo flessibile
radiatore 4
6. Installare:
Dispositivo di protezione del
radiatore 1
Bullone (dispositivo di prote-
zione del radiatore) 2
NOTA:
Inserire il gancio a prima nel lato
interno del radiatore.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

6 - 1
–+ELEC

ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1
Engine stop switch
2
Throttle position sensor
3
Neutral switch
4
CDI magneto
5
Spark plug
6
Ignition coil
7
CDI unit
COLOR CODE
B...................... Black
Br .................... Brown
G ..................... Green
L ...................... Blue
O ..................... Orange
P...................... Pink
R ..................... Red
Sb.................... Sky blue
EC612000
WIRING DIAGRAM
7
16
5
2 3 4
LY
BYL
B/LL
G
P
W
R
Y
B
G
B/YR PBrWG
RB Br WP
R/W WL/W SbW R/W Sb L/WY
B/LL Sb B OY
LB/L B OSbSb
L/WR/W
WSb
B/L
B/WG/B
B/W
Br
BB
LB
B/WB
Y
O
G/B
B/WB
B/W

W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
B/Y ................... Black/Yellow
G/B................... Green/Black
L/W .................. Blue/White
R/W .................. Red/White

–+ELEC

ZÜNDANLAGE
ZÜNDANLAGE
FEHLERSUCHE
Bei der Überprüfung der Zündanlage auf mögliche Störungen ist das folgende Ablaufdiagramm zu
beachten.
Folgendes Diagramm hilft zündanlagen- und zündkerzenbedingte Motorstörungen zu beheben.
* Nur wenn der Zündfunkenstreckentester verwendet wird
HINWEIS:


Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.
1) Sitz
2) Kraftstofftank

Folgendes Spezialwerkzeug benutzen.
Zündfunkenstrecke
kontrollieren*Zündkerze reinigen
oder erneuern.
Die gesamte Lichtanlage
auf einwandfreie Verbin-
dungen überprüfen.Erneuern oder instand
setzen.
Motorstoppschalter
kontrollieren.Erneuern.
Zündspule kontrollieren. Primärspule Erneuern.
Sekundär-
spuleErneuern.
CDI-Schwungradmagnet-
zünder kontrollieren.Impulsgeber Erneuern.
Ladespule Erneuern.
Leerlaufschalter
kontrollieren.Erneuern oder instand
setzen.
CDI-Zündbox erneuern.
Zündfunkenstreckentester
YM-34487
Zündprüfer
90890-06754
Taschen-Multimeter
YU-3112-C/90890-03112
Kein Zündfunke
In Ordnung
In Ordnung
In Ordnung
In Ordnung
Zündfunke
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
