dimensions YAMAHA YZ250F 2002 Owners Manual

SPEC

2 - 1
GENERAL SPECIFICATIONS
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: YZ250FP (USA)
YZ250F (EUROPE)
YZ250F(P) (CDN, AUS, NZ, ZA)
Model code number: 5SG1 (USA)
5SG2 (EUROPE)
5SG4 (CDN, AUS, NZ, ZA)
Dimensions:
Overall length 2,165 mm (85.2 in)
Overall width 827 mm (32.6 in)
Overall height 1,303 mm (51.3 in)
Seat height 998 mm (39.3 in)
Wheelbase 1,475 mm (58.1 in)
Minimum ground clearance 382 mm (15.0 in)
Basic weight:
With oil and full fuel tank 104.5 kg (230 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 249 cm
3

(8.76 Imp oz, 8.42 US oz)
Bore

×

stroke 77.0
×
53.6 mm (3.03
×
2.11 in)
Compression ratio 12.5 : 1
Starting system Kickstarter
Lubrication system: Dry sump
Oil type or grade:
Engine oil (For USA and CDN)
At 5 ˚C (40 ˚F) or higher
Å
Yamalube 4 (20W-40) or SAE 20W-40 type
SH motor oil
(Non-Friction modified)
At 15 ˚C (60 ˚F) or lower
ı

Yamalube 4 (10W-30) or SAE 10W-30 type
SH motor oil
(Non-Friction modified)
and/or
Yamalube 4-R (15W-50)
(Non-Friction modified)
(Except for USA and CDN)
API “SH” or higher grade
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

2

SPEC

2 - 4
MAINTENANCE SPECIFICATIONS
MAINTENANCE SPECIFICATIONS
ENGINE
Item Standard Limit
Cylinder head:
Warp limit ---- 0.05 mm
(0.002 in)
Cylinder:
Bore size 77.00 ~ 77.01 mm
(3.0315 ~ 3.0319 in)----
Out of round limit ---- 0.05 mm
(0.002 in)
Camshaft:
Drive method Chain drive (Left) ----
Camshaft cap inside diameter 22.000 ~ 22.021 mm
(0.8661 ~ 0.8670 in)----
Camshaft outside diameter 21.967 ~ 21.980 mm
(0.8648 ~ 0.8654 in)----
Shaft-to-cap clearance 0.020 ~ 0.054 mm
(0.0008 ~ 0.0021 in)0.08 mm
(0.003 in)
Cam dimensions
Intake“A”30.296 ~ 30.346 mm
(1.1923 ~ 1.1947 in)30.196 mm
(1.1888 in)
“B”22.45 ~ 22.55 mm
(0.8839 ~ 0.8878 in)22.35 mm
(0.8799 in)
Exhaust“A”30.399 ~ 30.499 mm
(1.1968 ~ 1.2007 in)30.299 mm
(1.1929 in)
“B”22.45 ~ 22.55 mm
(0.8839 ~ 0.8878 in)22.35 mm
(0.8799 in)
Camshaft runout limit ---- 0.03 mm
(0.0012 in)
A
B

SPEC

2 - 5
MAINTENANCE SPECIFICATIONS
Timing chain:
Timing chain type/No. of links 92RH2010-114M/114 ----
Timing chain adjustment method Automatic ----
Valve, valve seat, valve guide:
Valve clearance (cold) IN 0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)----
EX 0.17 ~ 0.22 mm
(0.0067 ~ 0.0087 in)----
Valve dimensions:
“A” head diameter IN 22.9 ~ 23.1 mm
(0.9016 ~ 0.9094 in)----
EX 24.4 ~ 24.6 mm
(0.9606 ~ 0.9685 in)----
“B” face width IN 2.26 mm (0.089 in) ----
EX 2.26 mm (0.089 in) ----
“C” seat width IN0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
“D” margin thickness IN 0.8 mm (0.0315 in) ----
EX 0.7 mm (0.0276 in) ----
Stem outside diameter IN3.975 ~ 3.990 mm
(0.1565 ~ 0.1571 in)3.945 mm
(0.1553 in)
EX 4.460 ~ 4.475 mm
(0.1756 ~ 0.1762 in)4.430 mm
(0.1744 in)
Guide inside diameter IN 4.000 ~ 4.012 mm
(0.1575 ~ 0.1580 in)4.050 mm
(0.1594 in)
EX 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.550 mm
(0.1791 in)
Stem-to-guide clearance IN0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)0.08 mm
(0.003 in)
EX 0.025 ~ 0.052 mm
(0.0010 ~ 0.0020 in)0.10 mm
(0.004 in) Item Standard Limit
Head Diameter
B
Face WidthC
Seat Width
D
Margin ThicknessA

SPEC

2 - 7
MAINTENANCE SPECIFICATIONS
Piston pin bore inside diameter16.002 ~ 16.013 mm
(0.6300 ~ 0.6304 in)16.043 mm
(0.6316 in)
Piston pin outside diameter15.991 ~ 16.000 mm
(0.6296 ~ 0.6299 in)15.971 mm
(0.6288 in)
Piston rings:
Top ring:
Type Barrel ----
Dimensions (B

×

T) 0.90
×
2.75 mm (0.04
×
0.11 in) ----
End gap (installed) 0.15 ~ 0.25 mm
(0.006 ~ 0.010 in)0.50 mm
(0.020 in)
Side clearance (installed) 0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring:
Type Taper ----
Dimensions (B

×

T) 0.80
×
2.75 mm (0.03
×
0.11 in) ----
End gap (installed) 0.30 ~ 0.45 mm
(0.012 ~ 0.018 in)0.80 mm
(0.031 in)
Side clearance 0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
Oil ring:
Dimensions (B

×

T) 1.50
×
2.25 mm (0.06
×
0.09 in) ----
End gap (installed) 0.10 ~ 0.40 mm
(0.004 ~ 0.016 in)----
Crankshaft:
Crank width “A”55.95 ~ 56.00 mm
(2.203 ~ 2.205 in)----
Runout limit “C”0.03 mm (0.0012 in) 0.05 mm
(0.002 in)
Big end side clearance “D”0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Small end free play “F”0.4 ~ 1.0 mm
(0.02 ~ 0.04 in)2.0 mm
(0.08 in)
Decompression device:
Type Manual ----
Cable free play 5 ~ 9 mm (0.20 ~ 0.35 in) ----Item Standard Limit
T
B
B
T
B
T

2 - 1
SPEC

CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom de modèle: YZ250FP (USA)
YZ250F (EUROPE)
YZ250F(P) (CDN, AUS, NZ, ZA)
Numéro de code de modèle: 5SG1 (USA)
5SG2 (EUROPE)
5SG4 (CDN, AUS, NZ, ZA)
Dimensions:
Longueur hors tout 2.165 mm (85,2 in)
Largeur hors tout 827 mm (32,6 in)
Hauteur hors tout 1.303 mm (51,3 in)
Hauteur de la selle 998 mm (39,3 in)
Empattement 1.475 mm (58,1 in)
Garde au sol minimale 382 mm (15,0 in)
Poids en ordre de marche:
Avec pleins d’huile et de carburant 104,5 kg (230 lb)
Moteur:
Type 4 temps, refroidissement liquide, double arbre à
cames en tête (DOHC)
Dispositions du cylindre Monocylindre, incliné vers l’avant
Cylindrée 249 cm
3

(8,76 Imp oz, 8,42 US oz)
Alésage
×
course 77,0
×
53,6 mm (3,03
×
2,11 in)
Taux de compression 12,5 : 1
Système de démarrage Kick
Système de graissage: Carter sec
Type ou grade d’huile:
Huile moteur
(Pour les USA et le CDN)
Min. 5 ˚C (40 ˚F)
Å
:
Yamalube 4 (20W-40) ou SAE 20W-40 de type SH
(sans additifs anti-friction)
Max. 15 ˚C (60 ˚F)
ı
:
Yamalube 4 (10W-30) ou SAE 10W-30 de type SH
(sans additifs anti-friction)
et/ou
Yamalube 4-R (15W-50)
(sans additifs anti-friction)
(Excepté pour les USA et le CDN)
Qualité API “SH” ou supérieure
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

CARACTERISTIQUES GENERALES

2 - 4
SPEC

CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Article Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 77,00 à 77,01 mm
(3,0315 à 3,0319 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne (gauche) ----
Diamètre intérieur de chapeau 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre extérieur d’arbre à cames 21,967 à 21,980 mm
(0,8648 à 0,8654 in)----
Jeu entre arbre à cames et chapeau 0,020 à 0,054 mm
(0,0008 à 0,0021 in)0,08 mm
(0,003 in)
Dimensions de came
Admission“A”30,296 à 30,346 mm
(1,1923 à 1,1947 in)30,196 mm
(1,1888 in)
“B”22,45 à 22,55 mm
(0,8839 à 0,8878 in)22,35 mm
(0,8799 in)
Echappement“A”30,399 à 30,499 mm
(1,1968 à 1,2007 in)30,299 mm
(1,1929 in)
“B”22,45 à 22,55 mm
(0,8839 à 0,8878 in)22,35 mm
(0,8799 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

CARACTERISTIQUES D’ENTRETIEN

2 - 5
SPEC

Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 92RH2010-114M/114 ----
Méthode de réglage de la chaîne de distribution Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu de soupape (à froid) AD 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
ECH 0,17 à 0,22 mm
(0,0067 à 0,0087 in)----
Dimensions des soupapes:
“A” diamètre de tête AD 22,9 à 23,1 mm
(0,9016 à 0,9094 in)----
ECH 24,4 à 24,6 mm
(0,9606 à 0,9685 in)----
“B” largeur de face AD 2,26 mm (0,089 in) ----
ECH 2,26 mm (0,089 in) ----
“C” largeur de siège AD 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433in)1,6 mm
(0,0630 in)
“D” épaisseur de rebord AD 0,8 mm (0,0315 in) ----
ECH 0,7 mm (0,0276 in) ----
Diamètre extérieur de queue AD 3,975 à 3,990 mm
(0,1565 à 0,1571 in)3,945 mm
(0,1553 in)
ECH 4,460 à 4,475 mm
(0,1756 à 0,1762 in)4,430 mm
(0,1744 in)
Diamètre intérieur du guide AD 4,000 à 4,012 mm
(0,1575 à 0,1580 in)4,050 mm
(0,1594 in)
ECH 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
Jeu entre queue et guide AD 0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH 0,025 à 0,052 mm
(0,0010 à 0,0020 in)0,10 mm
(0,004 in) Article Standard Limite
A
Diamètre de tête
B
Largeur de faceC
Largeur de siège
D
Épaisseur de marge

CARACTERISTIQUES D’ENTRETIEN

2 - 7
SPEC

Décalage d’orifice d’axe de piston 0,5 mm (0,020 in)/côté AD ----
Diamètre intérieur d’alésage d’axe de piston 16,002 à 16,013 mm
(0,6300 à 0,6304 in)16,043 mm
(0,6316 in)
Diamètre extérieur d’axe de piston 15,991 à 16,000 mm
(0,6296 à 0,6299 in)15,971 mm
(0,6288 in)
Segment:
Segment de feu:
Type Cylindrique ----
Dimensions (B
×
T) 0,90
×
2,75 mm (0,04
×
0,11 in) ----
Ecartement des becs (monté) 0,15 à 0,25 mm
(0,006 à 0,010 in)0,50 mm
(0,020 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Fuselé----
Dimensions (B
×
T) 0,80
×
2,75 mm (0,03
×
0,11 in) ----
Ecartement des becs (monté) 0,30 à 0,45 mm
(0,012 à 0,018 in)0,80 mm
(0,031 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B
×
T) 1,50
×
2,25 mm (0,06
×
0,09 in) ----
Ecartement des becs (monté) 0,10 à 0,40 mm (0,004 à 0,016 in) ----
Vilebrequin:
Largeur du vilebrequin “A”55,95 à 56,00 mm
(2,203 à 2,205 in)----
Limite de déflexion “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Déflexion de pied de bielle “F”0,4 à 1,0 mm
(0,02 à 0,04 in)2,0 mm
(0,08 in)
Décompresseur:
Type Manuel ----
Jeu du câble 5 à 9 mm (0,20 à 0,35 in) ---- Article Standard Limite
T
B
B
T
B
T

CARACTERISTIQUES D’ENTRETIEN

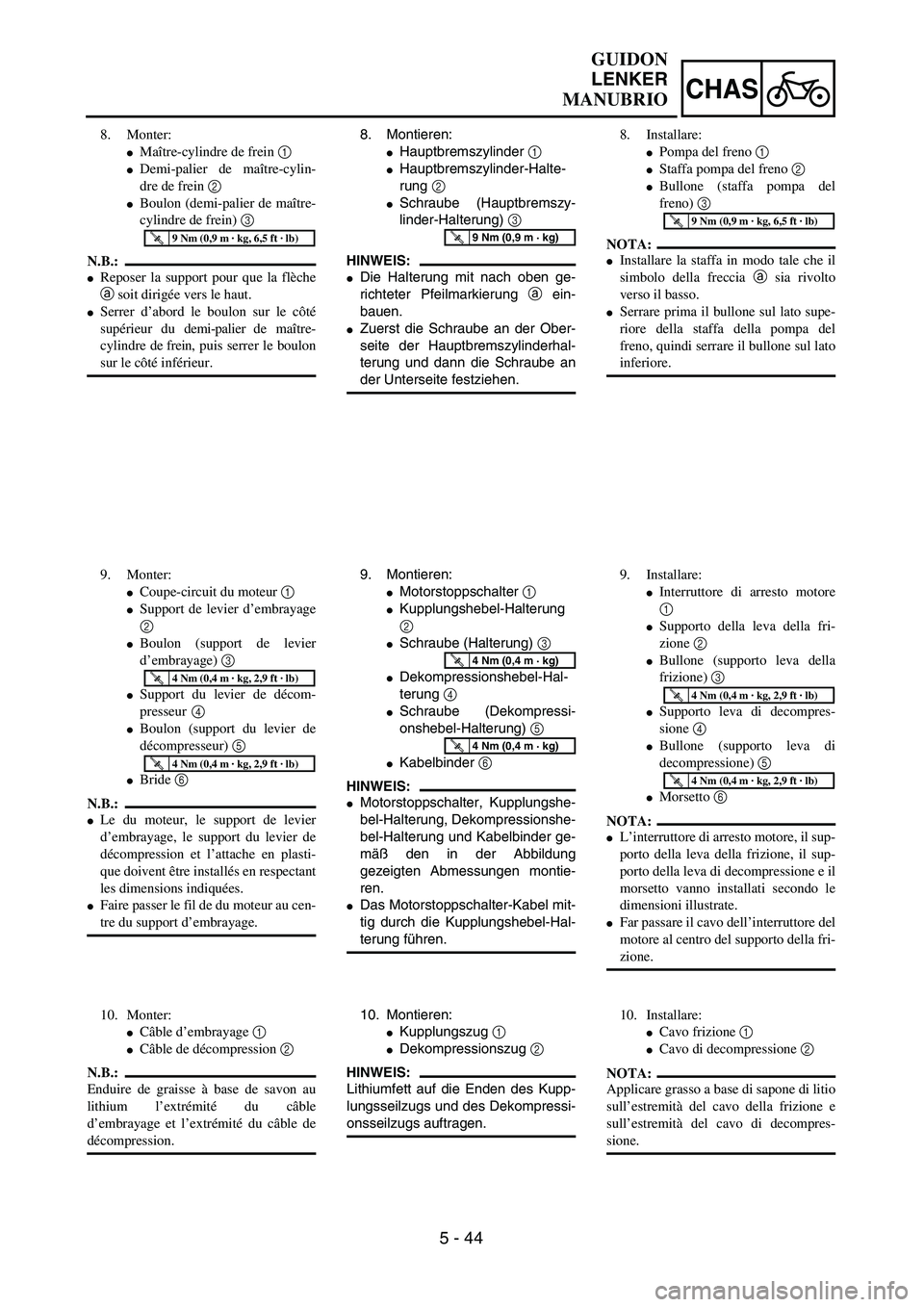

5 - 44
CHAS
GUIDON
LENKER
MANUBRIO
8. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halte-
rung 2
Schraube (Hauptbremszy-
linder-Halterung) 3
HINWEIS:
Die Halterung mit nach oben ge-
richteter Pfeilmarkierung a ein-
bauen.
Zuerst die Schraube an der Ober-
seite der Hauptbremszylinderhal-
terung und dann die Schraube an
der Unterseite festziehen.
T R..9 Nm (0,9 m · kg)
9. Montieren:
Motorstoppschalter 1
Kupplungshebel-Halterung
2
Schraube (Halterung) 3
Dekompressionshebel-Hal-
terung 4
Schraube (Dekompressi-
onshebel-Halterung) 5
Kabelbinder 6
HINWEIS:
Motorstoppschalter, Kupplungshe-
bel-Halterung, Dekompressionshe-
bel-Halterung und Kabelbinder ge-
mäß den in der Abbildung
gezeigten Abmessungen montie-
ren.
Das Motorstoppschalter-Kabel mit-
tig durch die Kupplungshebel-Hal-
terung führen.
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
10. Montieren:
Kupplungszug 1
Dekompressionszug 2
HINWEIS:
Lithiumfett auf die Enden des Kupp-
lungsseilzugs und des Dekompressi-
onsseilzugs auftragen. 8. Monter:
Maître-cylindre de frein 1
Demi-palier de maître-cylin-
dre de frein 2
Boulon (demi-palier de maître-
cylindre de frein) 3
N.B.:
Reposer la support pour que la flèche
a soit dirigée vers le haut.
Serrer d’abord le boulon sur le côté
supérieur du demi-palier de maître-
cylindre de frein, puis serrer le boulon
sur le côté inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
9. Monter:
Coupe-circuit du moteur 1
Support de levier d’embrayage
2
Boulon (support de levier
d’embrayage) 3
Support du levier de décom-
presseur
4
Boulon (support du levier de
décompresseur) 5

Bride 6
N.B.:
Le du moteur, le support de levier
d’embrayage, le support du levier de
décompression et l’attache en plasti-
que doivent être installés en respectant
les dimensions indiquées.
Faire passer le fil de du moteur au cen-
tre du support d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Monter:
Câble d’embrayage 1
Câble de décompression 2
N.B.:
Enduire de graisse à base de savon au
lithium l’extrémité du câble
d’embrayage et l’extrémité du câble de
décompression.8. Installare:
Pompa del freno 1
Staffa pompa del freno 2
Bullone (staffa pompa del
freno) 3
NOTA:
Installare la staffa in modo tale che il
simbolo della freccia a sia rivolto
verso il basso.
Serrare prima il bullone sul lato supe-
riore della staffa della pompa del
freno, quindi serrare il bullone sul lato
inferiore.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
9. Installare:
Interruttore di arresto motore
1
Supporto della leva della fri-
zione 2
Bullone (supporto leva della
frizione) 3
Supporto leva di decompres-
sione 4
Bullone (supporto leva di
decompressione) 5
Morsetto 6
NOTA:
L’interruttore di arresto motore, il sup-
porto della leva della frizione, il sup-
porto della leva di decompressione e il
morsetto vanno installati secondo le
dimensioni illustrate.
Far passare il cavo dell’interruttore del
motore al centro del supporto della fri-
zione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Installare:
Cavo frizione 1
Cavo di decompressione 2
NOTA:
Applicare grasso a base di sapone di litio
sull’estremità del cavo della frizione e
sull’estremità del cavo di decompres-
sione.
