CHAPTER 6
ELECTRICAL
ELECTRICAL COMPONENTS
AND WIRING DIAGRAM
.......................... 6-1
MAP-CONTROLLED CDI UNIT
................ 6-2
IGNITION SYSTEM
................................... 6-3
THROTTLE POSITION
SENSOR SYSTEM
.................................... 6-7
CHAPTER 7
TUNING
ENGINE
..................................................... 7-1
CHASSIS
................................................. 7-11

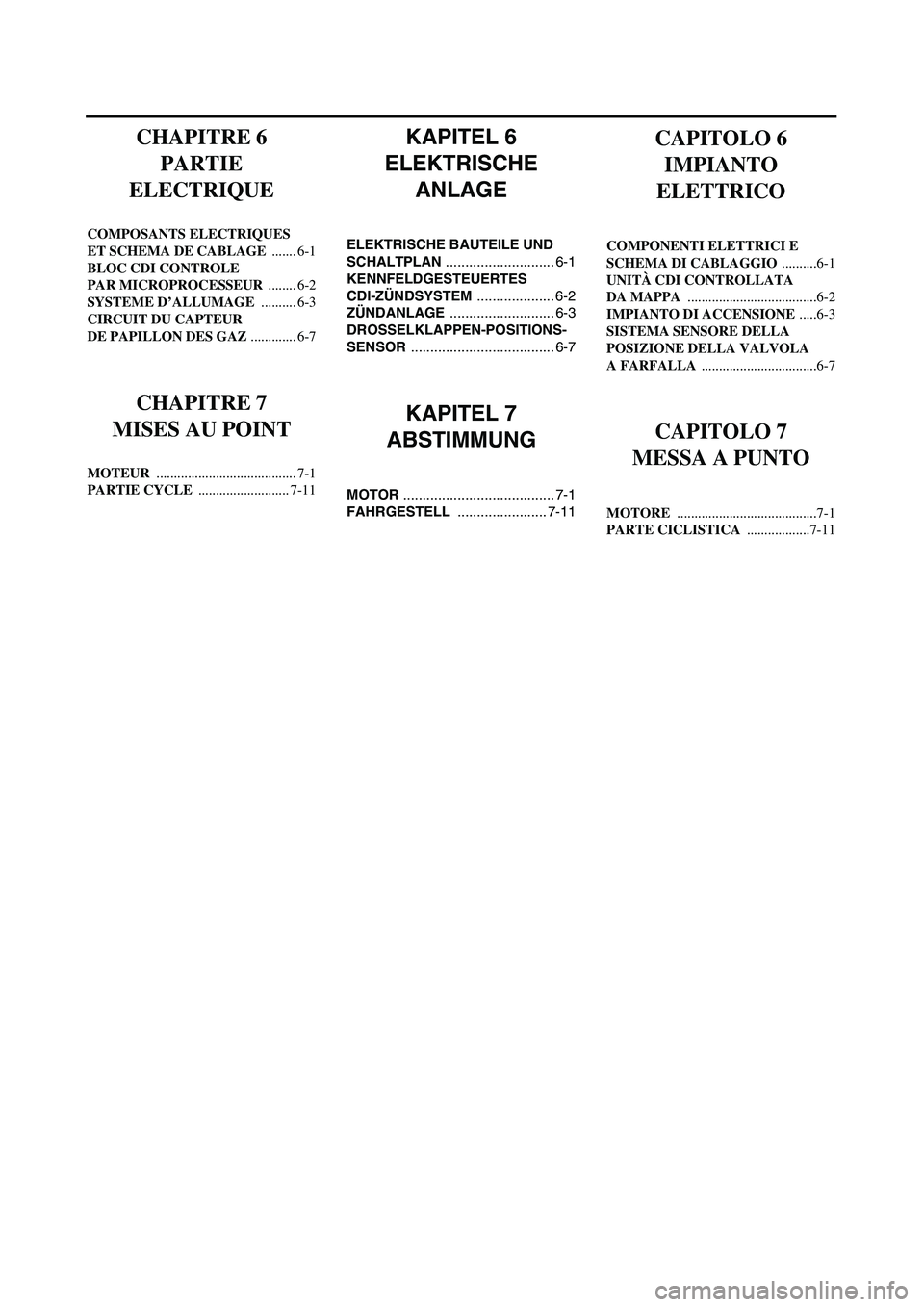

KAPITEL 6
ELEKTRISCHE
ANLAGE
ELEKTRISCHE BAUTEILE UND
SCHALTPLAN ............................ 6-1
KENNFELDGESTEUERTES
CDI-ZÜNDSYSTEM .................... 6-2
ZÜNDANLAGE ........................... 6-3
DROSSELKLAPPEN-POSITIONS-
SENSOR ..................................... 6-7
KAPITEL 7
ABSTIMMUNG
MOTOR ....................................... 7-1
FAHRGESTELL ....................... 7-11
CHAPITRE 6
PARTIE
ELECTRIQUE
COMPOSANTS ELECTRIQUES
ET SCHEMA DE CABLAGE ....... 6-1
BLOC CDI CONTROLE
PAR MICROPROCESSEUR ........ 6-2
SYSTEME D’ALLUMAGE .......... 6-3
CIRCUIT DU CAPTEUR
DE PAPILLON DES GAZ ............. 6-7
CHAPITRE 7
MISES AU POINT
MOTEUR ........................................ 7-1
PARTIE CYCLE .......................... 7-11
CAPITOLO 6
IMPIANTO
ELETTRICO
COMPONENTI ELETTRICI E
SCHEMA DI CABLAGGIO ..........6-1
UNITÀ CDI CONTROLLATA
DA MAPPA .....................................6-2
IMPIANTO DI ACCENSIONE .....6-3
SISTEMA SENSORE DELLA
POSIZIONE DELLA VALVOLA
A FARFALLA .................................6-7
CAPITOLO 7
MESSA A PUNTO
MOTORE ........................................7-1
PARTE CICLISTICA ..................7-11

2 - 18
SPEC

CABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1
Hose guide
2
Brake hose
3
Fuel tank breather hose
4
Engine stop switch lead
5
Oil tank breather hose
6
Sub-wire harness
7
Neutral switch lead
8
Cable guide
9
Cylinder head breather hose
0
CDI magneto lead
A
Radiator breather hose
B
Carburetor breather hose
C
Carburetor overflow hose
D
Ignition coil lead
E
CDI unit lead
Å
Pass the fuel tank breather hose
between the handlebar and ten-
sion bar, then insert its end into
the hole of the number plate.
ı
Fasten the engine stop switch
lead and ignition coil lead of the
sub-wire harness.
Ç
Fasten the sub-wire harness
and engine stop switch lead.
Fasten the engine stop switch
lead at its protecting tube.
Î
Fasten the sub-wire harness.
‰
Pass the sub-wire harness
between the upper engine
brackets.
Ï
Fasten the sub-wire harness at
its white tape.
Ì
Fasten the sub-wire harness.
Ó
Make sure that the throttle posi-
tion sensor lead coupler does
not go out side the chassis.
È
Fasten the throttle position sen-
sor lead.
Ô
Pass the carburetor breather
hose and overflow hose
between the connecting rod and
cross tube (frame).

Fasten the neutral switch lead
on the oil hose with a plastic
locking tie and cut off the tie
end.
Ò
Pass the clutch cable through
the cable guide.
˜
Pass the cylinder head breather
hose through the hose guide.
ˆ
Fasten the neutral switch lead.

SPEC

2 - 18

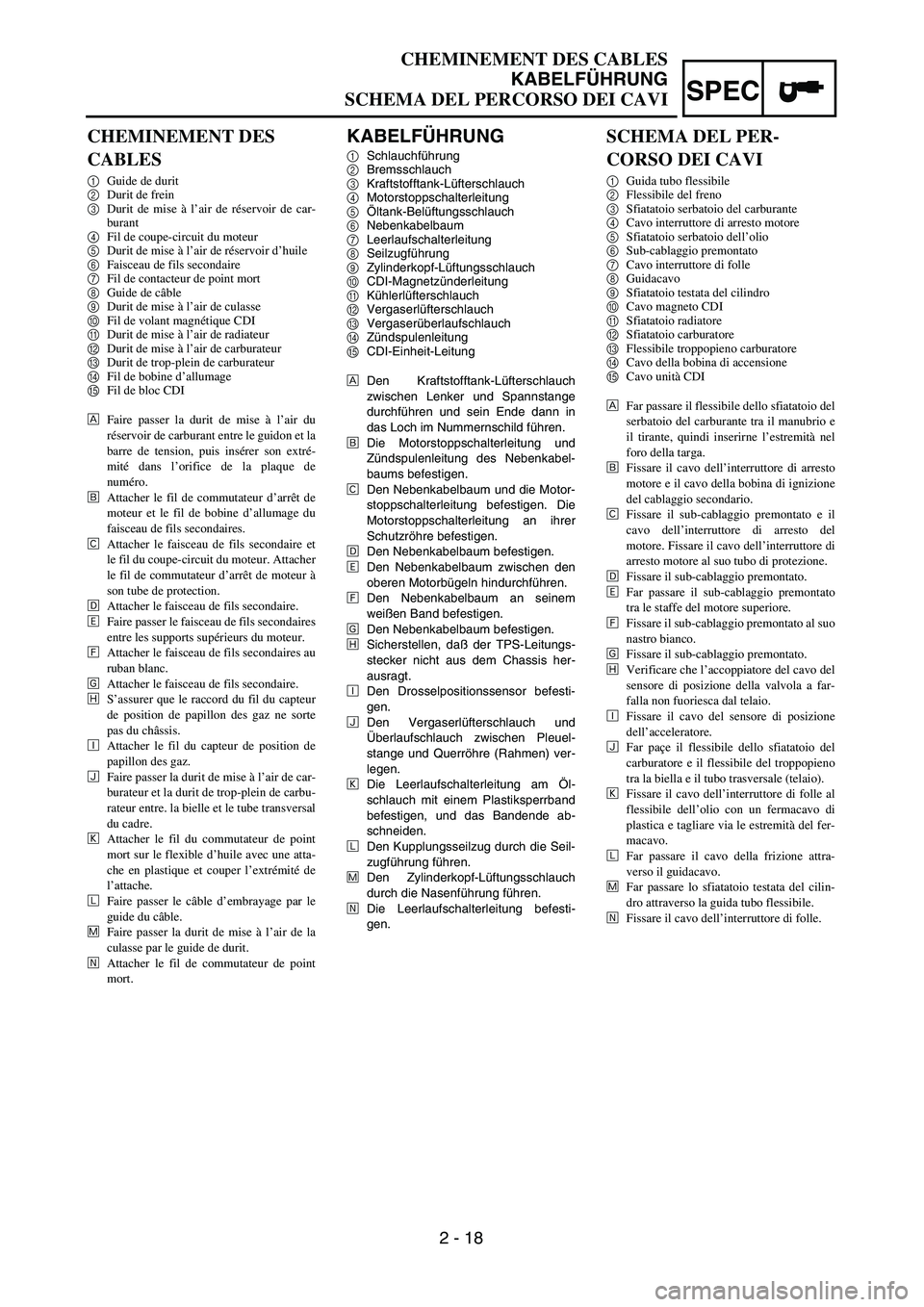

CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
KABELFÜHRUNG
1
Schlauchführung
2
Bremsschlauch
3
Kraftstofftank-Lüfterschlauch
4
Motorstoppschalterleitung
5
Öltank-Belüftungsschlauch
6
Nebenkabelbaum
7
Leerlaufschalterleitung
8
Seilzugführung
9
Zylinderkopf-Lüftungsschlauch
0
CDI-Magnetzünderleitung
A
Kühlerlüfterschlauch
B
Vergaserlüfterschlauch
C
Vergaserüberlaufschlauch
D
Zündspulenleitung
E
CDI-Einheit-Leitung
Å
Den Kraftstofftank-Lüfterschlauch
zwischen Lenker und Spannstange
durchführen und sein Ende dann in
das Loch im Nummernschild führen.
ı
Die Motorstoppschalterleitung und
Zündspulenleitung des Nebenkabel-
baums befestigen.
Ç
Den Nebenkabelbaum und die Motor-
stoppschalterleitung befestigen. Die
Motorstoppschalterleitung an ihrer
Schutzröhre befestigen.
Î
Den Nebenkabelbaum befestigen.
‰
Den Nebenkabelbaum zwischen den
oberen Motorbügeln hindurchführen.
Ï
Den Nebenkabelbaum an seinem
weißen Band befestigen.
Ì
Den Nebenkabelbaum befestigen.
Ó
Sicherstellen, daß der TPS-Leitungs-
stecker nicht aus dem Chassis her-
ausragt.
È
Den Drosselpositionssensor befesti-
gen.
Ô
Den Vergaserlüfterschlauch und
Überlaufschlauch zwischen Pleuel-
stange und Querröhre (Rahmen) ver-
legen.

Die Leerlaufschalterleitung am Öl-
schlauch mit einem Plastiksperrband
befestigen, und das Bandende ab-
schneiden.
Ò
Den Kupplungsseilzug durch die Seil-
zugführung führen.
˜
Den Zylinderkopf-Lüftungsschlauch
durch die Nasenführung führen.
ˆ
Die Leerlaufschalterleitung befesti-
gen.
CHEMINEMENT DES
CABLES
1
Guide de durit
2
Durit de frein
3
Durit de mise à l’air de réservoir de car-
burant
4
Fil de coupe-circuit du moteur
5
Durit de mise à l’air de réservoir d’huile
6
Faisceau de fils secondaire
7
Fil de contacteur de point mort
8
Guide de câble
9
Durit de mise à l’air de culasse
0
Fil de volant magnétique CDI
A
Durit de mise à l’air de radiateur
B
Durit de mise à l’air de carburateur
C
Durit de trop-plein de carburateur
D
Fil de bobine d’allumage
E
Fil de bloc CDI
Å
Faire passer la durit de mise à l’air du
réservoir de carburant entre le guidon et la
barre de tension, puis insérer son extré-
mité dans l’orifice de la plaque de
numéro.
ı
Attacher le fil de commutateur d’arrêt de
moteur et le fil de bobine d’allumage du
faisceau de fils secondaires.
Ç
Attacher le faisceau de fils secondaire et
le fil du coupe-circuit du moteur. Attacher
le fil de commutateur d’arrêt de moteur à
son tube de protection.
Î
Attacher le faisceau de fils secondaire.
‰
Faire passer le faisceau de fils secondaires
entre les supports supérieurs du moteur.
Ï
Attacher le faisceau de fils secondaires au
ruban blanc.
Ì
Attacher le faisceau de fils secondaire.
Ó
S’assurer que le raccord du fil du capteur
de position de papillon des gaz ne sorte
pas du châssis.
È
Attacher le fil du capteur de position de
papillon des gaz.
Ô
Faire passer la durit de mise à l’air de car-
burateur et la durit de trop-plein de carbu-
rateur entre. la bielle et le tube transversal
du cadre.

Attacher le fil du commutateur de point
mort sur le flexible d’huile avec une atta-
che en plastique et couper l’extrémité de
l’attache.
Ò
Faire passer le câble d’embrayage par le
guide du câble.
˜
Faire passer la durit de mise à l’air de la
culasse par le guide de durit.
ˆ
Attacher le fil de commutateur de point
mort.
SCHEMA DEL PER-
CORSO DEI CAVI
1
Guida tubo flessibile
2
Flessibile del freno
3
Sfiatatoio serbatoio del carburante
4
Cavo interruttore di arresto motore
5
Sfiatatoio serbatoio dell’olio
6
Sub-cablaggio premontato
7
Cavo interruttore di folle
8
Guidacavo
9
Sfiatatoio testata del cilindro
0Cavo magneto CDI
ASfiatatoio radiatore
BSfiatatoio carburatore
CFlessibile troppopieno carburatore
DCavo della bobina di accensione
ECavo unità CDI
ÅFar passare il flessibile dello sfiatatoio del
serbatoio del carburante tra il manubrio e
il tirante, quindi inserirne l’estremità nel
foro della targa.
ıFissare il cavo dell’interruttore di arresto
motore e il cavo della bobina di ignizione
del cablaggio secondario.
ÇFissare il sub-cablaggio premontato e il
cavo dell’interruttore di arresto del
motore. Fissare il cavo dell’interruttore di
arresto motore al suo tubo di protezione.
ÎFissare il sub-cablaggio premontato.
‰Far passare il sub-cablaggio premontato
tra le staffe del motore superiore.
ÏFissare il sub-cablaggio premontato al suo
nastro bianco.
ÌFissare il sub-cablaggio premontato.
ÓVerificare che l’accoppiatore del cavo del
sensore di posizione della valvola a far-
falla non fuoriesca dal telaio.
ÈFissare il cavo del sensore di posizione
dell’acceleratore.
ÔFar paçe il flessibile dello sfiatatoio del
carburatore e il flessibile del troppopieno
tra la biella e il tubo trasversale (telaio).
Fissare il cavo dell’interruttore di folle al
flessibile dell’olio con un fermacavo di
plastica e tagliare via le estremità del fer-
macavo.
ÒFar passare il cavo della frizione attra-
verso il guidacavo.
˜Far passare lo sfiatatoio testata del cilin-
dro attraverso la guida tubo flessibile.
ˆFissare il cavo dell’interruttore di folle.

4 - 7
ENGCARBURETOR
CARBURETOR
Extent of removal:1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Clamp 1
2 Throttle position sensor lead cou-
pler1
3 Throttle cable cover 1
4 Throttle cable 2
5 Throttle cable cap 1
6 Clamp (air filter joint) 1 Loosen the screw (air filter joint).
7 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
8 Carburetor assembly 1
9 Carburetor joint 1
1

4 - 7
ENG
CARBURATEUR
VERGASER
CARBURATORE
VERGASER
Demontage-Arbeiten:1 Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Schlauchschelle 1
2 Gaspositionssensor-Leitungskoppler 1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Gaszugkappe 1
6 Schlauchschelle (Luftfilteranschluß) 1 Die Schrauben (Luftfilterverbindung) lockern.
7 Schlauchschelle (Vergaseranschluß) 2 Die Schrauben (Vergaseranschluß) lockern.
8 Vergaser (komplett) 1
9 Vergaseranschluß1
1
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
1 Bride 1
2 Fiche rapide de fil de capteur de position de
papillon des gaz1
3 Cache du logement des câbles de gaz 1
4Câble de gaz 2
5 Capuchon du logement du câble des gaz 1
6 Bride (raccord de filtre à air) 1 Desserrer la vis (conduit d’admission d’air).
7 Bride (raccord de carburateur) 2 Desserrer les vis (raccord de carburateur).
8 Rampe de carburateurs 1
9 Raccord de carburateur 1
1
CARBURATORE
Portata dello smontaggio:1 Rimozione del carburatore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL CARBURATORE
Preparazione per lo smontaggio Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
DEL CARBURANTE E CARENATURA LATERALE”.
1 Morsetto 1
2 Accoppiatore cavo del sensore di posizione
dell’acceleratore1
3 Coperchio cavo dell’acceleratore 1
4 Cavo acceleratore 2
5 Cappuccio del cavo valvola a farfalla 1
6 Morsetto (giunto filtro dell’aria) 1 Svitare la vite (giunto filtro dell’aria).
7 Morsetti (giunto carburatore) 2 Svitare le viti (giunto carburatore).
8 Gruppo carburatore 1
9 Giunto del carburatore 1
1

4 - 10
ENGCARBURETOR
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle position
sensor) 1 except when changing the throt-
tle position sensor due to failure because it
will cause a drop in engine performance.
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

ENG
4 - 10
CARBURATEUR
VERGASER
CARBURATORE
HINWEIS ZUM HANDLING
ACHTUNG:
Die (Drosselklappen-Positions-
sensor) 1 nicht lösen – außer
wenn der Drosselklappen-Positi-
onssensor aufgrund eines Defekts
ausgetauscht werden muß –, da
die Motorleistung hierdurch nach-
läßt.
AUSBAU
Leerlaufdüse
1. Demontieren:
Leerlaufdüse 1
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube ist zwecks Optimierung
des Kraftstofflusses bei kleiner Gas-
drehgrifföffnung für jede Maschine
individuell ab Werk eingestellt. Vor
dem Ausbau die Werkseinstellung
ermitteln und notieren; dazu die Re-
gulierschraube völlig hineindrehen
und die Anzahl Umdrehungen zäh-
len.
PRÜFUNG
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigung → Reinigen.
HINWEIS:
Eine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
Zum Reinigen niemals einen Draht
verwenden. REMARQUE CONCERNANT LES
MANIPULATIONS
ATTENTION:
Ne pas desserrer les vis (capteur de
position du papillon des gaz) 1 sauf
lors du changement de capteur de
position du papillon des gaz en cas de
panne pour éviter les diminutions de
performance du moteur.
DEPOSE
Vis de richesse
1. Déposer:
Vis de richesse 1
N.B.:
Afin d’optimiser le flux de carburant à
petite ouverture des gaz, la vis de
richesse de chaque véhicule a été réglé
individuellement à l’usine. Avant de
remonter la vis de richesse, la visser
complètement en comptant le nombre de
tours exact. Retenir et noter ce chiffre et
dévisser la vis de ce nombre de tours.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
Ne jamais utiliser de fil.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non svitare le viti (sensore di posi-
zione dell’acceleratore) 1 se non per
sostituire il sensore di posizione
dell’acceleratore a causa di un guasto,
in quanto ciò comprometterebbe le
prestazioni del motore.
PUNTI DI RIMOZIONE
Vite di registro del minimo
1. Rimuovere:
Vite di registro del minimo 1
NOTA:
Per ottimizzare il flusso di carburante
con un’apertura minima della valvola a
farfalla la vite di registro del minimo di
ogni veicolo è stata regolata singolar-
mente in fabbrica. Prima di rimuovere la
vite di registro del minimo, avvitarla
completamente contando il numero di
giri. Registrare questo numero come
numero preimpostato di giri per svitarla
completamente.
ISPEZIONE
Carburatore
1. Ispezionare:
Corpo del carburatore
Contaminazione → Pulire.
NOTA:
Utilizzare un solvente a base di petro-
lio per la pulizia. Pulire tutti i passaggi
ed i getti con aria compressa.
Non utilizzare mai un filo metallico.

4 - 15
ENGCARBURETOR
8. Install:
Throttle shaft assembly 1
Washer (metal) 2
Washer (resin) 3
Valve lever 4
NOTE:
Apply the fluorochemical grease on the bear-
ings.
Fit the projection a on the throttle shaft
assembly into the slot b in the throttle posi-
tion sensor.
Make sure the stopper c of the spring fits
into the recess in the carburetor.
Turn the throttle shaft assembly left while
holding down the lever 1 5 and fit the throt-
tle stop screw tip d to the stopper e of the
throttle shaft assembly pulley.
ab
1
2
3
4
c
e
d
5
9. Install:
Push rod 1
NOTE:
While holding down the lever 1 2, insert the
push rod farthest into the carburetor.12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5

ENG
4 - 15
8. Montieren:
Drosselwellen-Baugruppe
1
Unterlegscheibe (Metall) 2
Unterlegscheibe (Kunst-
harz) 3
Ventilhebel 4
HINWEIS:
Fluorochemisches Fett auf das La-
ger auftragen.
Den Vorsprung a an der Gas-
schieberwelle in den Schlitz b im
Gasschieber-Positionssensor ein-
passen.
Sicherstellen, daß der Anschlag c
der Feder in die Vertiefung am
Vergaser paßt.
Die Drosselwellen-Baugruppe
nach links drehen, während der
Hebel 1 5 festgehalten wird, und
die Drosselanschlagschrauben-
spitze d an den Anschlag e der
Drosselwellen-Baugruppen-Rie-
menscheibe setzen.
9. Montieren:
Stößelstange 1
HINWEIS:
Bei eingedrücktem Hebel 1 2 die
Stößelstange so weit wie möglich in
den Vergaser setzen.
10. Montieren:
Choke-Düse 1
Leerlaufdüse 2
Distanzstück 3
Nadeldüse 4
Hauptdüse 5 8. Installer:
Ensemble d’axe de papillon 1
Rondelle ordinaire (métal) 2
Rondelle ordinaire (résine) 3
Culbuteur de soupape 4
N.B.:
Enduire les roulements de graisse
fluorochimipre.
Insérer la saillie a de l’axe de
papillon dans la fente b du capteur du
papillon des gaz.
S’assurer que la butée c du ressort
rentre dans l’encoche sur le carbura-
teur.
Tourner l’ensemble de l’axe de
papillon vers la gauche tout en
appuyant sur le levier 1 5 et adapter
l’extrémité de la vis d’arrêt de
papillon d à la butée e de la poulie
d’ensemble d’axe de papillon.
9. Installer:
Tige de commande 1
N.B.:
Tout en appuyant sur le levier 1 2, insé-
rer la tige de commande plus profondé-
ment dans le carburateur.
10. Monter:
Gicleur de starter 1
Gicleur de ralenti 2
Entretoise 3
Puits d’aiguille 4
Gicleur principal 58. Installare:
Gruppo albero della valvola a
farfalla 1
Rondella (metallica) 2
Rondella (resina) 3
Leva valvola 4
NOTA:
Applicare il grasso fluorochimico al
cuscinetto.
Inserire la sporgenza a sul gruppo
albero della valvola a farfalla nella
fessura b nel sensore di posizione
dell’acceleratore.
Accertarsi che il fermo c della molla
alloggi nel vano nel carburatore.
Ruotare il gruppo albero della valvola
a farfalla a sinistra tenendo premuta la
leva 1 5 e far aderire la punta della
vite di arresto della valvola a farfalla
d al fermo e della puleggia del
gruppo albero della valvola a farfalla.
9. Installare:
Asta di punteria 1
NOTA:
Tenendo premuta la leva 1 2, inserire a
fondo l’asta di punteria nel carburatore.
10. Installare:
Getto dell’avviamento 1
Getto del minimo 2
Distanziatore 3
Getto a spillo 4
Getto del massimo 5
CARBURATEUR
VERGASER
CARBURATORE
