air suspension YAMAHA YZ250F 2003 Notices Demploi (in French)

GEN
INFO

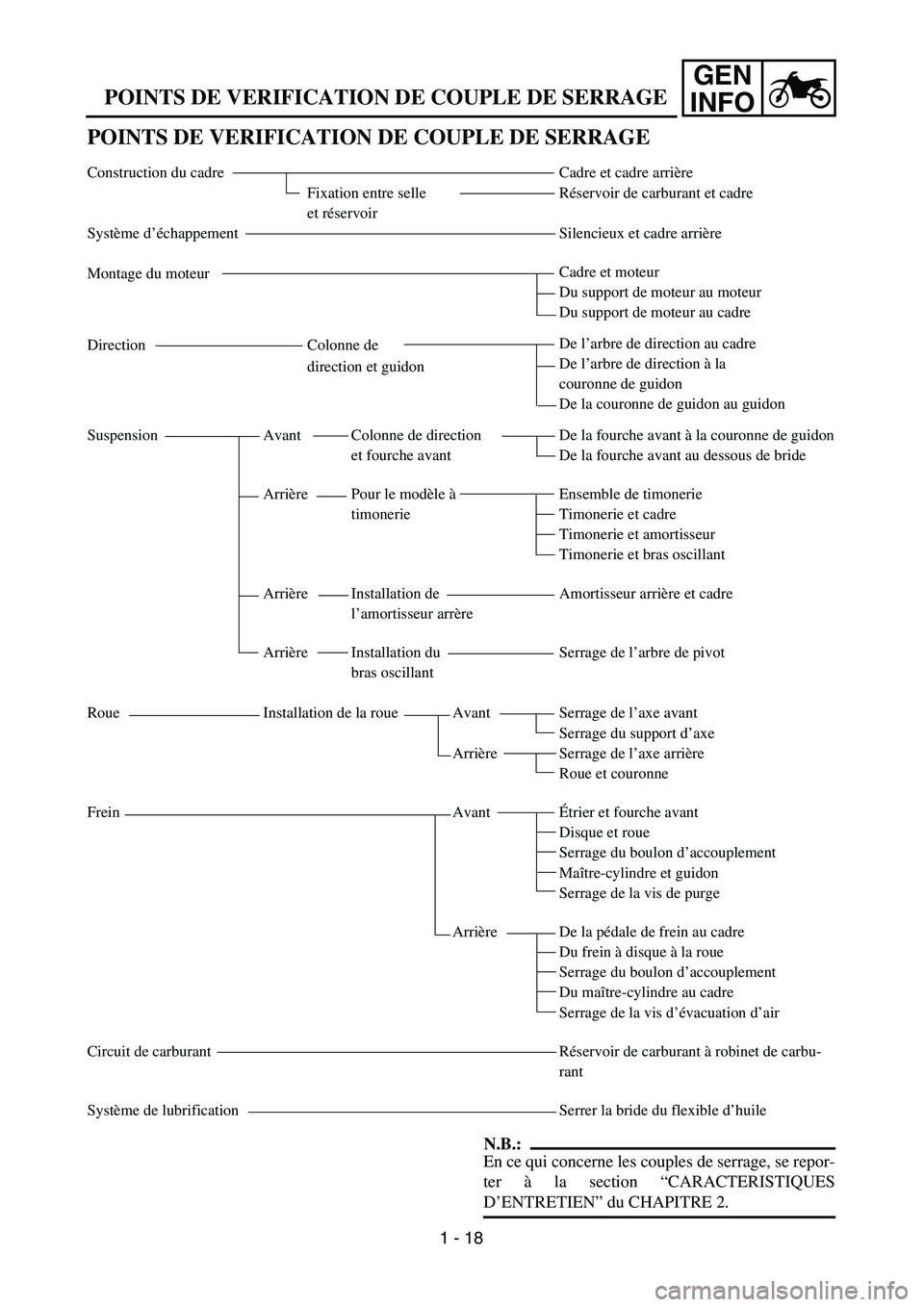

POINTS DE VERIFICATION DE COUPLE DE SERRAGE
POINTS DE VERIFICATION DE COUPLE DE SERRAGE
Construction du cadre
Fixation entre selle
et réservoir
Système d’échappement
Montage du moteur
Direction Colonne de
direction et guidon
Suspension Avant Colonne de direction
et fourche avant
Arrière Pour le modèle à
timonerie
Arrière Installation de
l’amortisseur arrère
Arrière Installation du
bras oscillant
Roue Installation de la roue Avant
Arrière
Frein Avant
Arrière
Circuit de carburant
Système de lubrificationCadre et cadre arrière
Réservoir de carburant et cadre
Silencieux et cadre arrière
Cadre et moteur
Du support de moteur au moteur
Du support de moteur au cadre
De l’arbre de direction au cadre
De l’arbre de direction à la
couronne de guidon
De la couronne de guidon au guidon
De la fourche avant à la couronne de guidon
De la fourche avant au dessous de bride
Ensemble de timonerie
Timonerie et cadre
Timonerie et amortisseur
Timonerie et bras oscillant
Amortisseur arrière et cadre
Serrage de l’arbre de pivot
Serrage de l’axe avant
Serrage du support d’axe
Serrage de l’axe arrière
Roue et couronne
Étrier et fourche avant
Disque et roue
Serrage du boulon d’accouplement
Maître-cylindre et guidon
Serrage de la vis de purge
De la pédale de frein au cadre
Du frein à disque à la roue
Serrage du boulon d’accouplement
Du maître-cylindre au cadre
Serrage de la vis d’évacuation d’air
Réservoir de carburant à robinet de carbu-
rant
Serrer la bride du flexible d’huile
N.B.:
En ce qui concerne les couples de serrage, se repor-
ter à la section “CARACTERISTIQUES
D’ENTRETIEN” du CHAPITRE 2.
1 - 18

3 - 3
INSP
ADJ
MAINTENANCE INTERVALS
FRONT FORKS
Inspect and adjust
Replace oil
Replace oil seal
●
●
●
●
● Suspension oil “01”
FRONT FORK OIL SEAL AND DUST
SEAL
Clean and lube
● ● Lithium base grease
REAR SHOCK ABSORBER
Inspect and adjust
Lube
Retighten
●
●
●
●
●
(After
rain ride)
●Molybdenum disulfide
grease
DRIVE CHAIN GUIDE AND ROLLERS
Inspect
● ●
SWINGARM
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
RELAY ARM, CONNECTING ROD
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
STEERING HEAD
Inspect free play and retighten
Clean and lube
Replace bearing
● ●
●
● Lithium base grease
TIRE, WHEELS
Inspect air pressure, wheel run-out,
tire wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
Lubricate
●
●
●
●
●
●
●
Lithium base grease
THROTTLE, CONTROL CABLE
Check routing and connection
Lubricate
Inspect and clean (throttle cable)
●
●
● ●

●
● Yamaha cable lube or
SAE 10W-30 motor oil
Inspect dirt and wear on
the throttle cable on the
carburetor side.
HOT STARTER, CLUTCH LEVER
Inspect free play
●
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks

INSP
ADJ

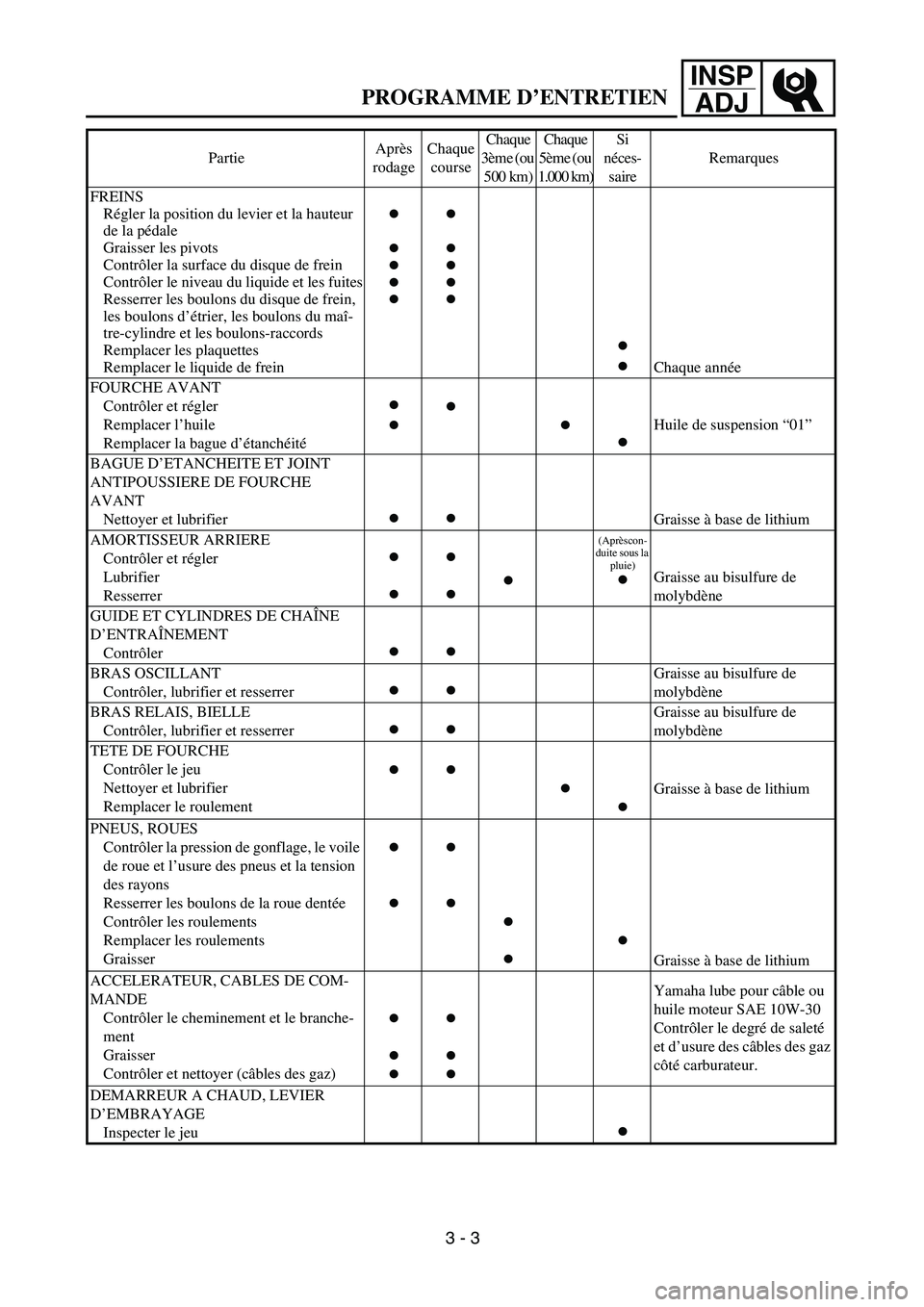

PROGRAMME D’ENTRETIEN
FREINS
Régler la position du levier et la hauteur
de la pédale
Graisser les pivots
Contrôler la surface du disque de frein
Contrôler le niveau du liquide et les fuites
Resserrer les boulons du disque de frein,
les boulons d’étrier, les boulons du maî-
tre-cylindre et les boulons-raccords
Remplacer les plaquettes
Remplacer le liquide de frein
●
●
●
●
●●
●
●
●
●
●
●
Chaque année
FOURCHE AVANT
Contrôler et régler
Remplacer l’huile
Remplacer la bague d’étanchéité
●
●●
●
●
Huile de suspension “01”
BAGUE D’ETANCHEITE ET JOINT
ANTIPOUSSIERE DE FOURCHE
AVANT
Nettoyer et lubrifier
●●
Graisse à base de lithium
AMORTISSEUR ARRIERE
Contrôler et régler
Lubrifier
Resserrer
●
●●
●●
(Aprèscon-
duite sous la
pluie)
●
Graisse au bisulfure de
molybdène
GUIDE ET CYLINDRES DE CHAÎNE
D’ENTRAÎNEMENT
Contrôler
●●
BRAS OSCILLANT
Contrôler, lubrifier et resserrer
●●
Graisse au bisulfure de
molybdène
BRAS RELAIS, BIELLE
Contrôler, lubrifier et resserrer
●●
Graisse au bisulfure de
molybdène
TETE DE FOURCHE
Contrôler le jeu
Nettoyer et lubrifier
Remplacer le roulement
●●
●
●
Graisse à base de lithium
PNEUS, ROUES
Contrôler la pression de gonflage, le voile
de roue et l’usure des pneus et la tension
des rayons
Resserrer les boulons de la roue dentée
Contrôler les roulements
Remplacer les roulements
Graisser
●
●●
●
●
●●
Graisse à base de lithium
ACCELERATEUR, CABLES DE COM-
MANDE
Contrôler le cheminement et le branche-
ment
Graisser
Contrôler et nettoyer (câbles des gaz)
●
●
●●
●
●
Yamaha lube pour câble ou
huile moteur SAE 10W-30
Contrôler le degré de saleté
et d’usure des câbles des gaz
côté carburateur.
DEMARREUR A CHAUD, LEVIER
D’EMBRAYAGE
Inspecter le jeu
●
PartieAprès
rodageChaque
courseChaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
3 - 3

5 - 34

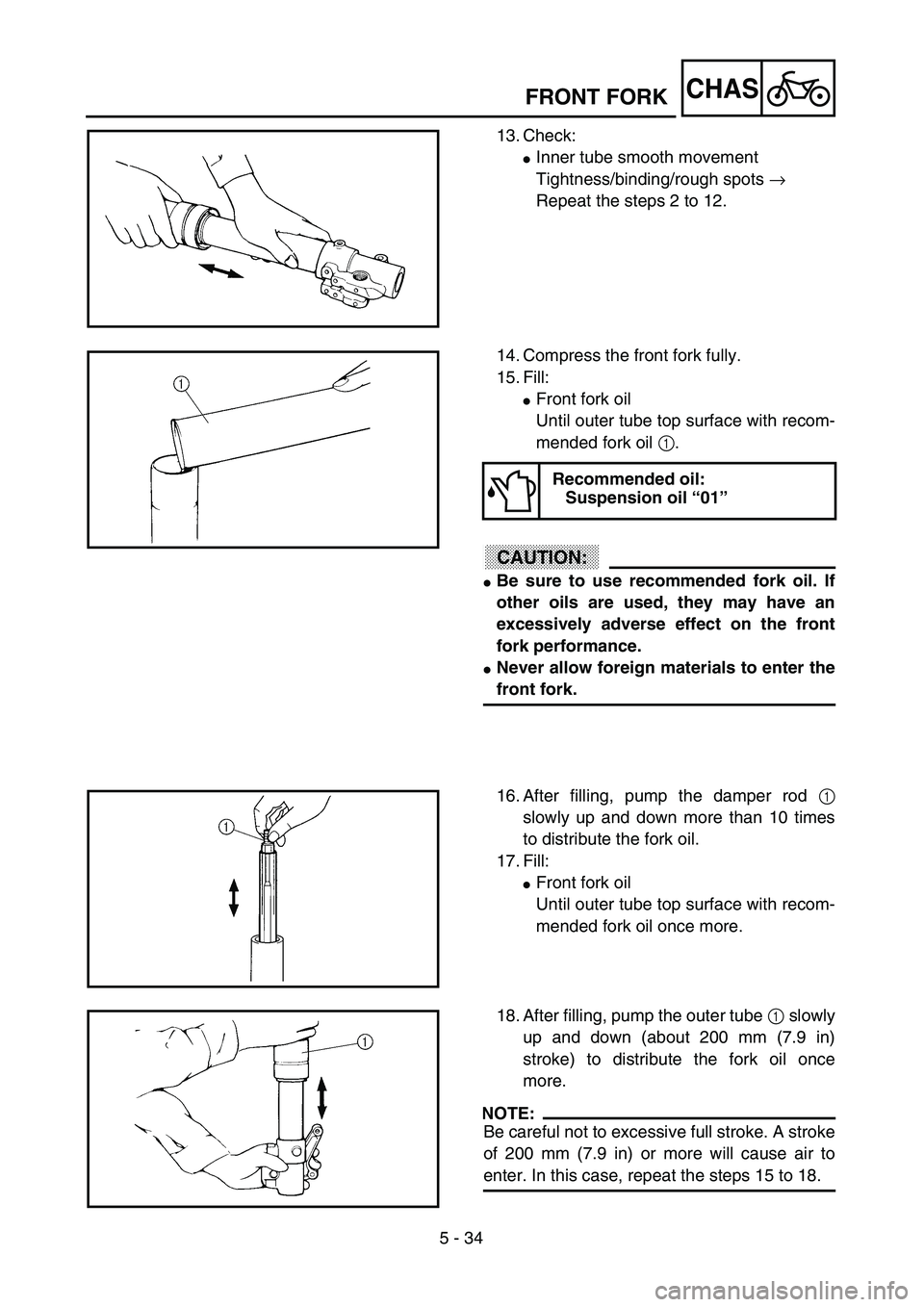

CHASFRONT FORK
13. Check:
Inner tube smooth movement
Tightness/binding/rough spots →
Repeat the steps 2 to 12.
14. Compress the front fork fully.
15. Fill:
Front fork oil
Until outer tube top surface with recom-
mended fork oil 1.
ACHTUNG:CAUTION:
Be sure to use recommended fork oil. If
other oils are used, they may have an
excessively adverse effect on the front
fork performance.
Never allow foreign materials to enter the
front fork.
Recommended oil:
Suspension oil “01”
16. After filling, pump the damper rod 1
slowly up and down more than 10 times
to distribute the fork oil.
17. Fill:
Front fork oil
Until outer tube top surface with recom-
mended fork oil once more.
18. After filling, pump the outer tube 1 slowly
up and down (about 200 mm (7.9 in)
stroke) to distribute the fork oil once
more.
NOTE:
Be careful not to excessive full stroke. A stroke
of 200 mm (7.9 in) or more will cause air to
enter. In this case, repeat the steps 15 to 18.

5 - 34
CHAS

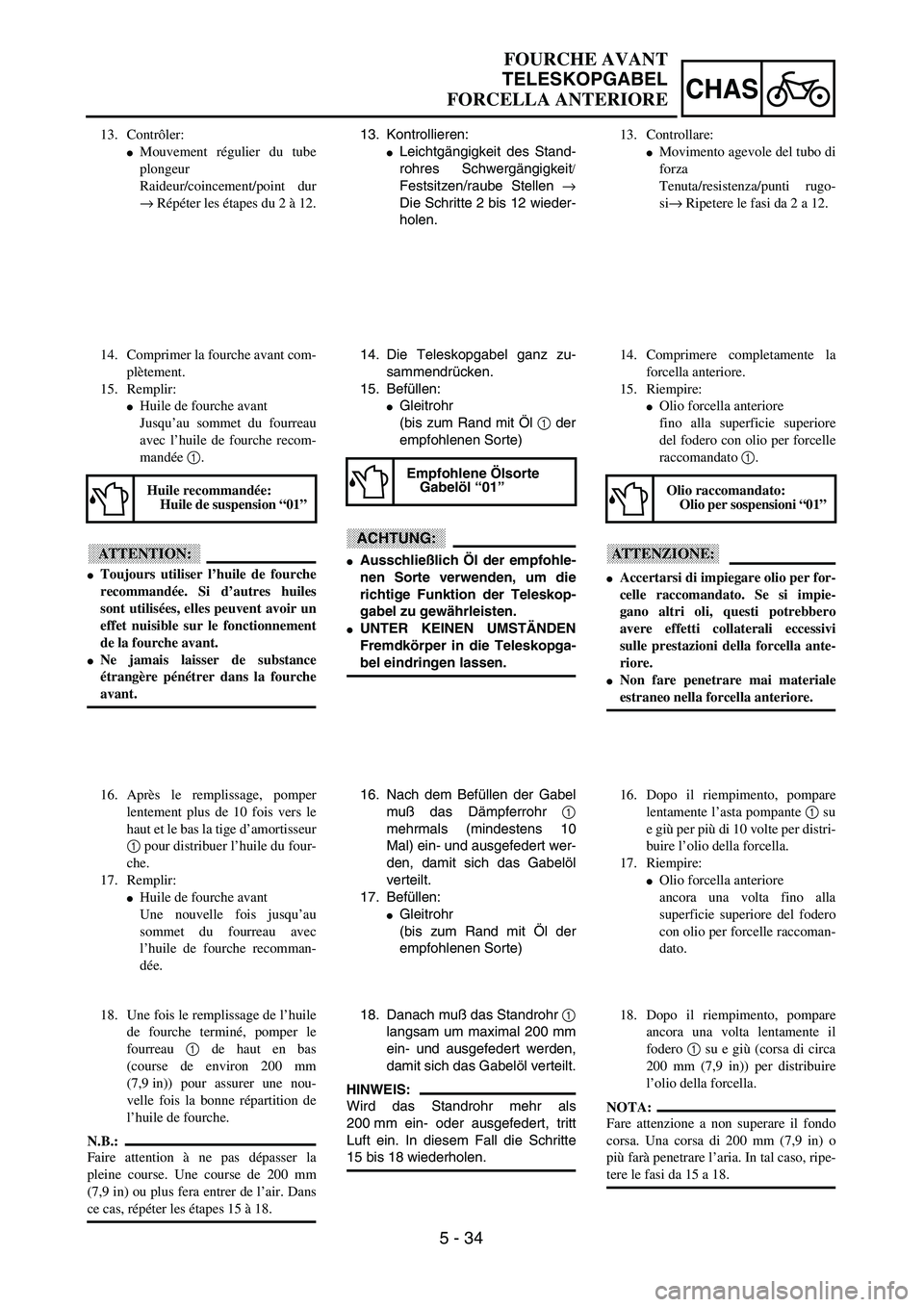

FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
13. Kontrollieren:
Leichtgängigkeit des Stand-
rohres Schwergängigkeit/
Festsitzen/raube Stellen →
Die Schritte 2 bis 12 wieder-
holen.
14. Die Teleskopgabel ganz zu-
sammendrücken.
15. Befüllen:
Gleitrohr
(bis zum Rand mit Öl 1 der
empfohlenen Sorte)
ACHTUNG:
Ausschließlich Öl der empfohle-
nen Sorte verwenden, um die
richtige Funktion der Teleskop-
gabel zu gewährleisten.
UNTER KEINEN UMSTÄNDEN
Fremdkörper in die Teleskopga-
bel eindringen lassen.
Empfohlene Ölsorte
Gabelöl “01”
16. Nach dem Befüllen der Gabel
muß das Dämpferrohr 1
mehrmals (mindestens 10
Mal) ein- und ausgefedert wer-
den, damit sich das Gabelöl
verteilt.
17. Befüllen:
Gleitrohr
(bis zum Rand mit Öl der
empfohlenen Sorte)
18. Danach muß das Standrohr 1
langsam um maximal 200 mm
ein- und ausgefedert werden,
damit sich das Gabelöl verteilt.
HINWEIS:
Wird das Standrohr mehr als
200 mm ein- oder ausgefedert, tritt
Luft ein. In diesem Fall die Schritte
15 bis 18 wiederholen. 13. Contrôler:
Mouvement régulier du tube
plongeur
Raideur/coincement/point dur
→ Répéter les étapes du 2 à 12.
14. Comprimer la fourche avant com-
plètement.
15. Remplir:
Huile de fourche avant
Jusqu’au sommet du fourreau
avec l’huile de fourche recom-
mandée 1.
ATTENTION:
Toujours utiliser l’huile de fourche
recommandée. Si d’autres huiles
sont utilisées, elles peuvent avoir un
effet nuisible sur le fonctionnement
de la fourche avant.
Ne jamais laisser de substance
étrangère pénétrer dans la fourche
avant.
Huile recommandée:
Huile de suspension “01”
16. Après le remplissage, pomper
lentement plus de 10 fois vers le
haut et le bas la tige d’amortisseur
1 pour distribuer l’huile du four-
che.
17. Remplir:
Huile de fourche avant
Une nouvelle fois jusqu’au
sommet du fourreau avec
l’huile de fourche recomman-
dée.
18. Une fois le remplissage de l’huile
de fourche terminé, pomper le
fourreau 1 de haut en bas
(course de environ 200 mm
(7,9 in)) pour assurer une nou-
velle fois la bonne répartition de
l’huile de fourche.
N.B.:
Faire attention à ne pas dépasser la
pleine course. Une course de 200 mm
(7,9 in) ou plus fera entrer de l’air. Dans
ce cas, répéter les étapes 15 à 18.13. Controllare:
Movimento agevole del tubo di
forza
Tenuta/resistenza/punti rugo-
si→ Ripetere le fasi da 2 a 12.
14. Comprimere completamente la
forcella anteriore.
15. Riempire:
Olio forcella anteriore
fino alla superficie superiore
del fodero con olio per forcelle
raccomandato 1.
ATTENZIONE:
Accertarsi di impiegare olio per for-
celle raccomandato. Se si impie-
gano altri oli, questi potrebbero
avere effetti collaterali eccessivi
sulle prestazioni della forcella ante-
riore.
Non fare penetrare mai materiale
estraneo nella forcella anteriore.
Olio raccomandato:
Olio per sospensioni “01”
16. Dopo il riempimento, pompare
lentamente l’asta pompante 1 su
e giù per più di 10 volte per distri-
buire l’olio della forcella.
17. Riempire:
Olio forcella anteriore
ancora una volta fino alla
superficie superiore del fodero
con olio per forcelle raccoman-
dato.
18. Dopo il riempimento, pompare
ancora una volta lentamente il
fodero 1 su e giù (corsa di circa
200 mm (7,9 in)) per distribuire
l’olio della forcella.
NOTA:
Fare attenzione a non superare il fondo
corsa. Una corsa di 200 mm (7,9 in) o
più farà penetrare l’aria. In tal caso, ripe-
tere le fasi da 15 a 18.

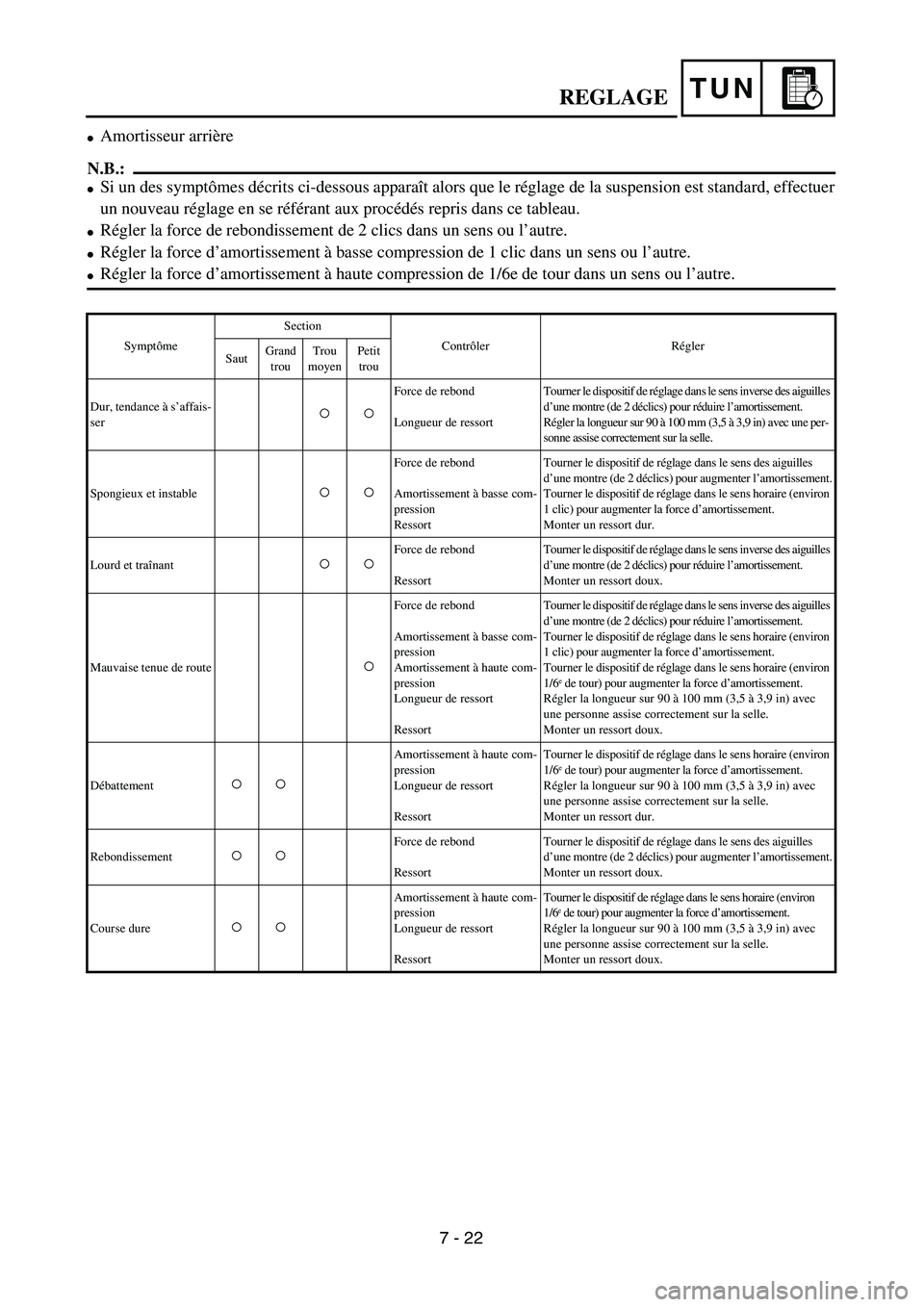

TUNREGLAGE
Amortisseur arrière
N.B.:
Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédés repris dans ce tableau.
Régler la force de rebondissement de 2 clics dans un sens ou l’autre.
Régler la force d’amortissement à basse compression de 1 clic dans un sens ou l’autre.
Régler la force d’amortissement à haute compression de 1/6e de tour dans un sens ou l’autre.
SymptômeSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Dur, tendance à s’affais-
ser

Force de rebond
Longueur de ressortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec une per-
sonne assise correctement sur la selle.
Spongieux et instable

Force de rebond
Amortissement à basse com-
pression
RessortTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Tourner le dispositif de réglage dans le sens horaire (environ
1 clic) pour augmenter la force d’amortissement.
Monter un ressort dur.
Lourd et traînant

Force de rebond
RessortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Monter un ressort doux.
Mauvaise tenue de route

Force de rebond
Amortissement à basse com-
pression
Amortissement à haute com-
pression
Longueur de ressort
RessortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Tourner le dispositif de réglage dans le sens horaire (environ
1 clic) pour augmenter la force d’amortissement.
Tourner le dispositif de réglage dans le sens horaire (environ
1/6
e de tour) pour augmenter la force d’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Monter un ressort doux.
Débattement

Amortissement à haute com-
pression
Longueur de ressort
RessortTourner le dispositif de réglage dans le sens horaire (environ
1/6e de tour) pour augmenter la force d’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Monter un ressort dur.
Rebondissement

Force de rebond
RessortTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Monter un ressort doux.
Course dure

Amortissement à haute com-
pression
Longueur de ressort
RessortTourner le dispositif de réglage dans le sens horaire (environ
1/6e de tour) pour augmenter la force d’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Monter un ressort doux.
7 - 22
