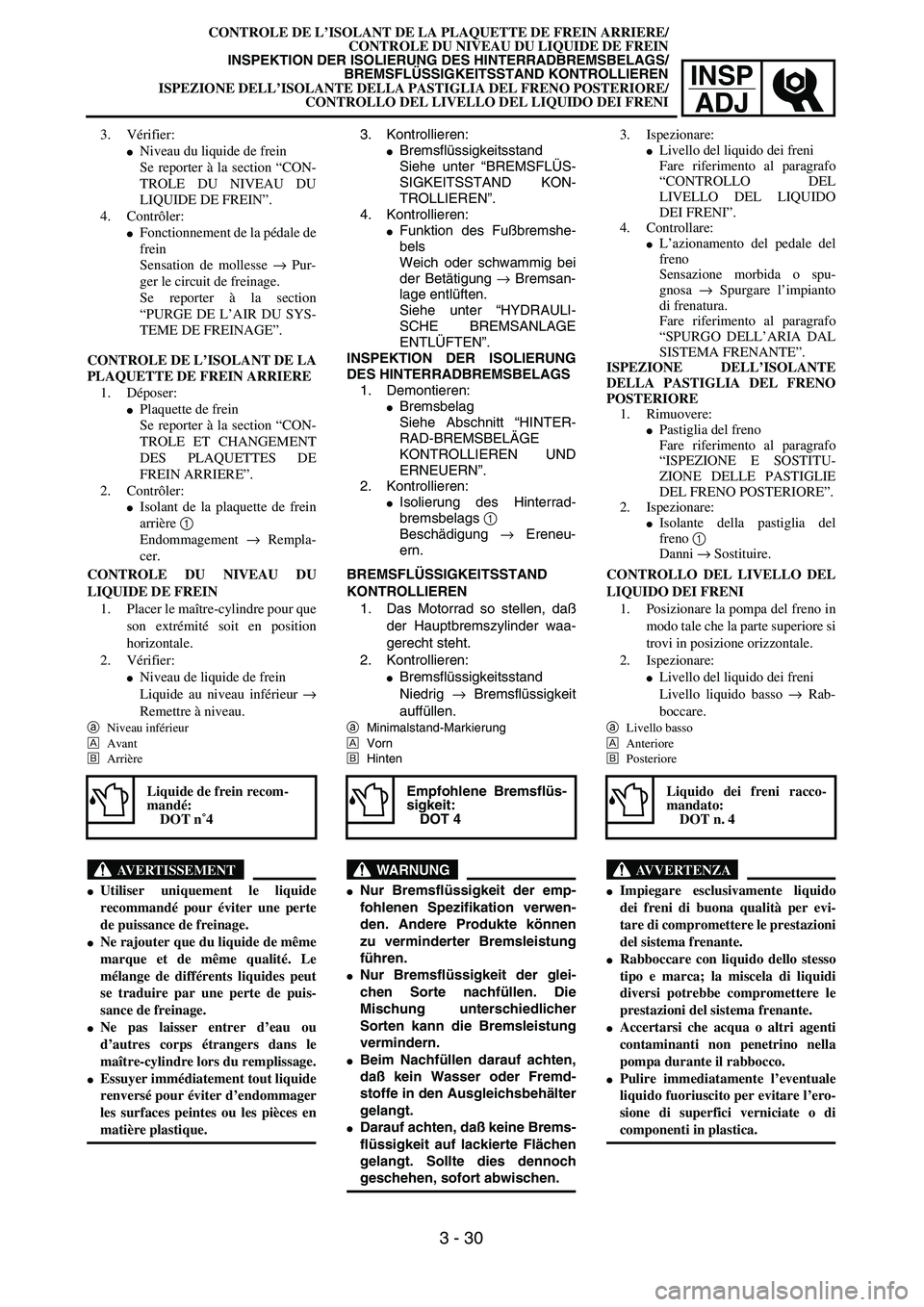

CONTROLE DE L’ISOLANT DE LA PLAQUETTE DE FREIN ARRIERE/
CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
INSPEKTION DER ISOLIERUNG DES HINTERRADBREMSBELAGS/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
ISPEZIONE DELL’ISOLANTE DELLA PASTIGLIA DEL FRENO POSTERIORE/
CONTROLLO DEL LIVELLO DEL LIQUIDO DEI FRENI
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
4. Kontrollieren:
Funktion des Fußbremshe-
bels
Weich oder schwammig bei
der Betätigung → Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
INSPEKTION DER ISOLIERUNG
DES HINTERRADBREMSBELAGS
1. Demontieren:
Bremsbelag
Siehe Abschnitt “HINTER-
RAD-BREMSBELÄGE
KONTROLLIEREN UND
ERNEUERN”.
2. Kontrollieren:
Isolierung des Hinterrad-
bremsbelags 1
Beschädigung → Ereneu-
ern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Das Motorrad so stellen, daß
der Hauptbremszylinder waa-
gerecht steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Bremsflüssigkeit
auffüllen.
aMinimalstand-Markierung
ÅVorn
ıHinten
WARNUNG
Nur Bremsflüssigkeit der emp-
fohlenen Spezifikation verwen-
den. Andere Produkte können
zu verminderter Bremsleistung
führen.
Nur Bremsflüssigkeit der glei-
chen Sorte nachfüllen. Die
Mischung unterschiedlicher
Sorten kann die Bremsleistung
vermindern.
Beim Nachfüllen darauf achten,
daß kein Wasser oder Fremd-
stoffe in den Ausgleichsbehälter
gelangt.
Darauf achten, daß keine Brems-
flüssigkeit auf lackierte Flächen
gelangt. Sollte dies dennoch
geschehen, sofort abwischen.
Empfohlene Bremsflüs-
sigkeit:
DOT 4
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement de la pédale de
frein
Sensation de mollesse → Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
CONTROLE DE L’ISOLANT DE LA
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
Plaquette de frein
Se reporter à la section “CON-
TROLE ET CHANGEMENT
DES PLAQUETTES DE
FREIN ARRIERE”.
2. Contrôler:
Isolant de la plaquette de frein
arrière 1
Endommagement → Rempla-
cer.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre pour que
son extrémité soit en position
horizontale.
2. Vérifier:
Niveau de liquide de frein
Liquide au niveau inférieur →
Remettre à niveau.
aNiveau inférieur
ÅAvant
ıArrière
AVERTISSEMENT
Utiliser uniquement le liquide
recommandé pour éviter une perte
de puissance de freinage.
Ne rajouter que du liquide de même
marque et de même qualité. Le
mélange de différents liquides peut
se traduire par une perte de puis-
sance de freinage.
Ne pas laisser entrer d’eau ou
d’autres corps étrangers dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
matière plastique.
Liquide de frein recom-
mandé:
DOT n˚4
3. Ispezionare:Livello del liquido dei freni
Fare riferimento al paragrafo
“CONTROLLO DEL
LIVELLO DEL LIQUIDO
DEI FRENI”.
4. Controllare:
L’azionamento del pedale del
freno
Sensazione morbida o spu-
gnosa → Spurgare l’impianto
di frenatura.
Fare riferimento al paragrafo
“SPURGO DELL’ARIA DAL
SISTEMA FRENANTE”.
ISPEZIONE DELL’ISOLANTE
DELLA PASTIGLIA DEL FRENO
POSTERIORE
1. Rimuovere:
Pastiglia del freno
Fare riferimento al paragrafo
“ISPEZIONE E SOSTITU-
ZIONE DELLE PASTIGLIE
DEL FRENO POSTERIORE”.
2. Ispezionare:
Isolante della pastiglia del
freno 1
Danni → Sostituire.
CONTROLLO DEL LIVELLO DEL
LIQUIDO DEI FRENI
1. Posizionare la pompa del freno in
modo tale che la parte superiore si
trovi in posizione orizzontale.
2. Ispezionare:
Livello del liquido dei freni
Livello liquido basso → Rab-
boccare.
aLivello basso
ÅAnteriore
ıPosteriore
AVVERTENZA
Impiegare esclusivamente liquido
dei freni di buona qualità per evi-
tare di compromettere le prestazioni
del sistema frenante.
Rabboccare con liquido dello stesso
tipo e marca; la miscela di liquidi
diversi potrebbe compromettere le
prestazioni del sistema frenante.
Accertarsi che acqua o altri agenti
contaminanti non penetrino nella
pompa durante il rabbocco.
Pulire immediatamente l’eventuale
liquido fuoriuscito per evitare l’ero-
sione di superfici verniciate o di
componenti in plastica.
Liquido dei freni racco-
mandato:
DOT n. 4
3 - 30

3 - 31
INSP
ADJ

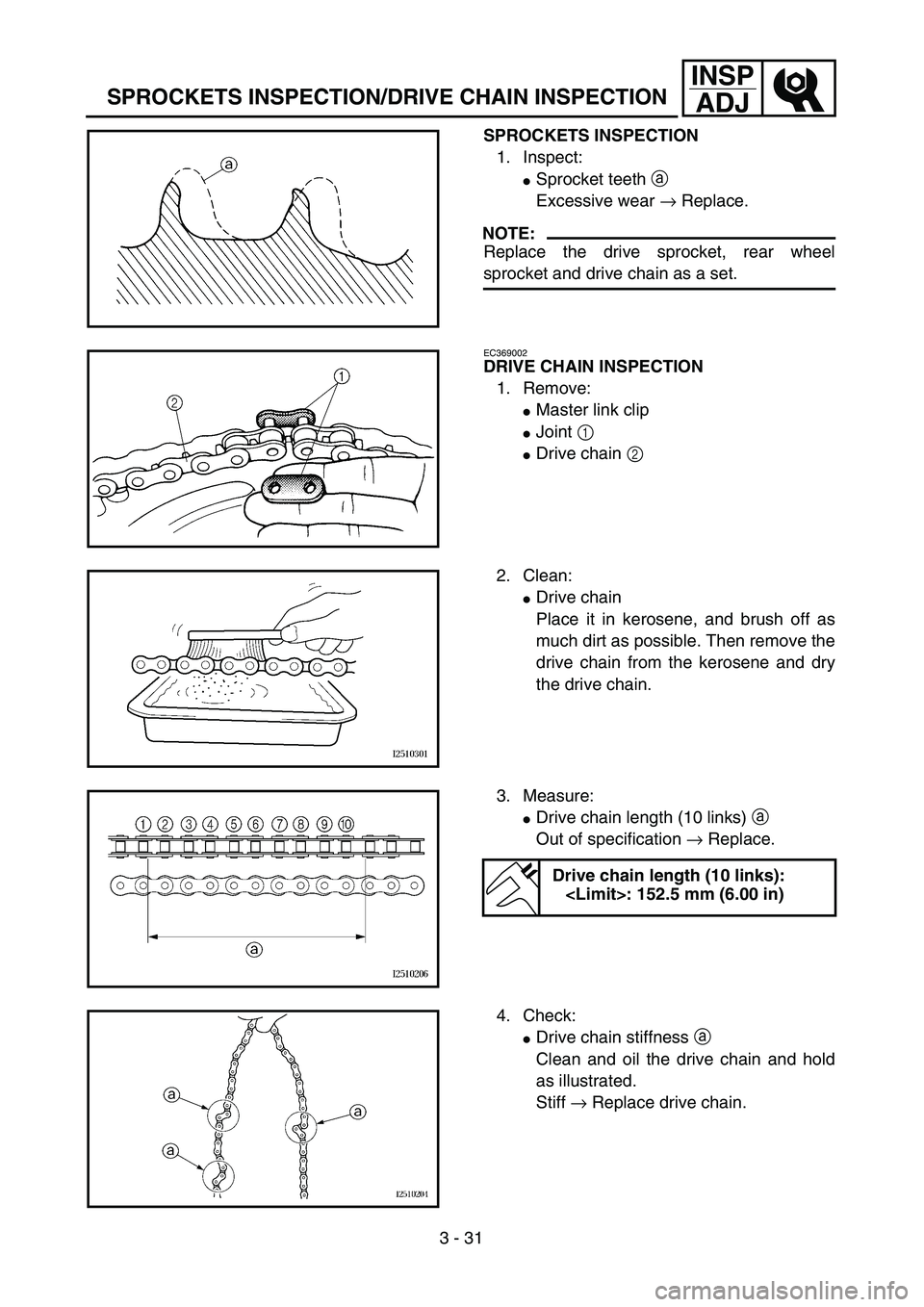

SPROCKETS INSPECTION/DRIVE CHAIN INSPECTION
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth a
Excessive wear → Replace.
NOTE:
Replace the drive sprocket, rear wheel
sprocket and drive chain as a set.
EC369002
DRIVE CHAIN INSPECTION
1. Remove:
Master link clip
Joint 1
Drive chain 2
2. Clean:
Drive chain
Place it in kerosene, and brush off as
much dirt as possible. Then remove the
drive chain from the kerosene and dry
the drive chain.
3. Measure:
Drive chain length (10 links) a
Out of specification → Replace.
Drive chain length (10 links):
: 152.5 mm (6.00 in)
4. Check:
Drive chain stiffness a
Clean and oil the drive chain and hold
as illustrated.
Stiff → Replace drive chain.

INSP

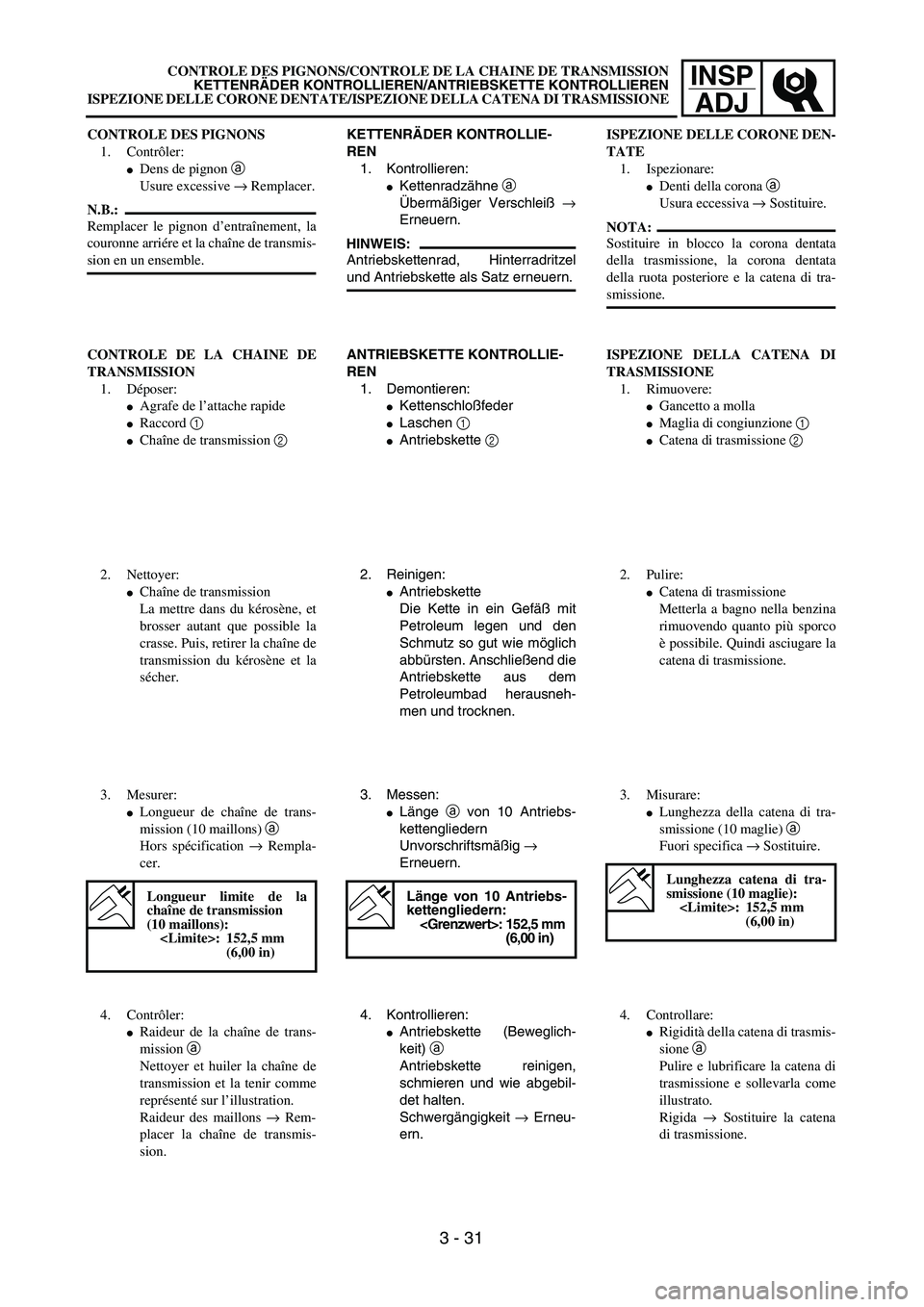

ADJCONTROLE DES PIGNONS/CONTROLE DE LA CHAINE DE TRANSMISSION
KETTENRÄDER KONTROLLIEREN/ANTRIEBSKETTE KONTROLLIEREN
ISPEZIONE DELLE CORONE DENTATE/ISPEZIONE DELLA CATENA DI TRASMISSIONE
KETTENRÄDER KONTROLLIE-
REN
1. Kontrollieren:
Kettenradzähne a
Übermäßiger Verschleiß →
Erneuern.
HINWEIS:
Antriebskettenrad, Hinterradritzel
und Antriebskette als Satz erneuern.
ANTRIEBSKETTE KONTROLLIE-
REN
1. Demontieren:
Kettenschloßfeder
Laschen 1
Antriebskette 2
2. Reinigen:
Antriebskette
Die Kette in ein Gefäß mit
Petroleum legen und den
Schmutz so gut wie möglich
abbürsten. Anschließend die
Antriebskette aus dem
Petroleumbad herausneh-
men und trocknen.
3. Messen:
Länge a von 10 Antriebs-
kettengliedern
Unvorschriftsmäßig →
Erneuern.
Länge von 10 Antriebs-
kettengliedern:
: 152,5 mm
(6,00 in)
4. Kontrollieren:
Antriebskette (Beweglich-
keit) a
Antriebskette reinigen,
schmieren und wie abgebil-
det halten.
Schwergängigkeit → Erneu-
ern. CONTROLE DES PIGNONS
1. Contrôler:
Dens de pignon a
Usure excessive → Remplacer.
N.B.:
Remplacer le pignon d’entraînement, la
couronne arriére et la chaîne de transmis-
sion en un ensemble.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Déposer:
Agrafe de l’attache rapide
Raccord 1
Chaîne de transmission 2
2. Nettoyer:
Chaîne de transmission
La mettre dans du kérosène, et
brosser autant que possible la
crasse. Puis, retirer la chaîne de
transmission du kérosène et la
sécher.
3. Mesurer:
Longueur de chaîne de trans-
mission (10 maillons) a
Hors spécification → Rempla-
cer.
Longueur limite de la
chaîne de transmission
(10 maillons):
: 152,5 mm
(6,00 in)
4. Contrôler:
Raideur de la chaîne de trans-
mission a
Nettoyer et huiler la chaîne de
transmission et la tenir comme
représenté sur l’illustration.
Raideur des maillons → Rem-
placer la chaîne de transmis-
sion.ISPEZIONE DELLE CORONE DEN-
TATE
1. Ispezionare:
Denti della corona a
Usura eccessiva → Sostituire.
NOTA:
Sostituire in blocco la corona dentata
della trasmissione, la corona dentata
della ruota posteriore e la catena di tra-
smissione.
ISPEZIONE DELLA CATENA DI
TRASMISSIONE
1. Rimuovere:
Gancetto a molla
Maglia di congiunzione 1
Catena di trasmissione 2
2. Pulire:
Catena di trasmissione
Metterla a bagno nella benzina
rimuovendo quanto più sporco
è possibile. Quindi asciugare la
catena di trasmissione.
3. Misurare:
Lunghezza della catena di tra-
smissione (10 maglie) a
Fuori specifica → Sostituire.
Lunghezza catena di tra-
smissione (10 maglie):
: 152,5 mm
(6,00 in)
4. Controllare:
Rigidità della catena di trasmis-
sione a
Pulire e lubrificare la catena di
trasmissione e sollevarla come
illustrato.
Rigida → Sostituire la catena
di trasmissione.
3 - 31

3 - 32
INSP
ADJ
DRIVE CHAIN SLACK ADJUSTMENT
5. Install:
Drive chain 1
Joint 2
Master link clip 3
CAUTION:
Be sure to install the master link clip to the
direction as shown.
aTurning direction
6. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil or suit-
able chain lubricants
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Check:
Drive chain slack a
Above the seal guard installation bolt.
Out of specification → Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust the drive chain
slack with the rear wheel in this “tight chain”
position.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)

INSP

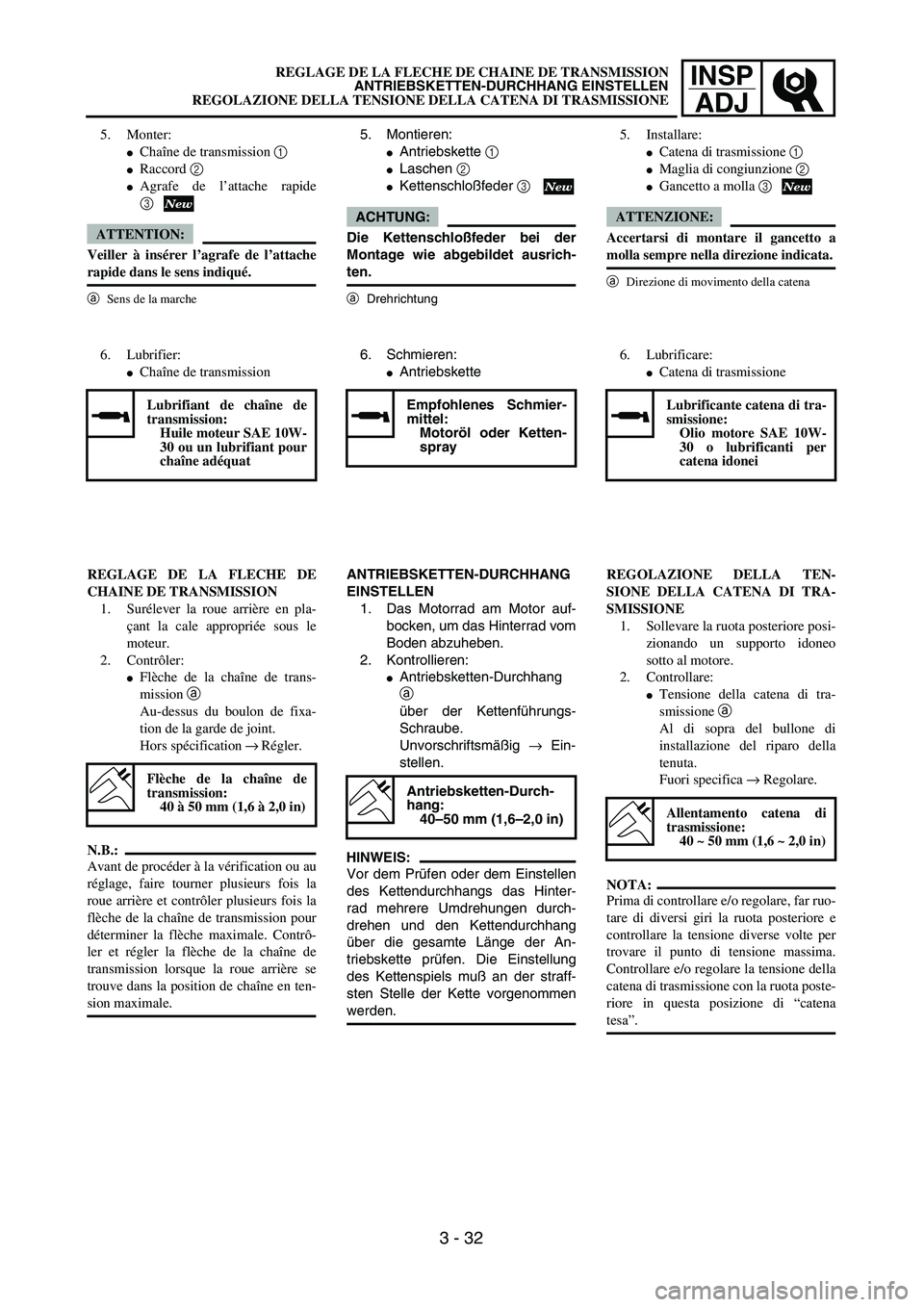

ADJREGLAGE DE LA FLECHE DE CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
REGOLAZIONE DELLA TENSIONE DELLA CATENA DI TRASMISSIONE
5. Montieren:
Antriebskette 1
Laschen 2
Kettenschloßfeder 3
ACHTUNG:
Die Kettenschloßfeder bei der
Montage wie abgebildet ausrich-
ten.
aDrehrichtung
6. Schmieren:
Antriebskette
Empfohlenes Schmier-
mittel:
Motoröl oder Ketten-
spray
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad vom
Boden abzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang
a
über der Kettenführungs-
Schraube.
Unvorschriftsmäßig → Ein-
stellen.
HINWEIS:
Vor dem Prüfen oder dem Einstellen
des Kettendurchhangs das Hinter-
rad mehrere Umdrehungen durch-
drehen und den Kettendurchhang
über die gesamte Länge der An-
triebskette prüfen. Die Einstellung
des Kettenspiels muß an der straff-
sten Stelle der Kette vorgenommen
werden.
Antriebsketten-Durch-
hang:
40–50 mm (1,6–2,0 in)
5. Monter:
Chaîne de transmission 1
Raccord 2
Agrafe de l’attache rapide
3
ATTENTION:
Veiller à insérer l’agrafe de l’attache
rapide dans le sens indiqué.
aSens de la marche
6. Lubrifier:
Chaîne de transmission
Lubrifiant de chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
REGLAGE DE LA FLECHE DE
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en pla-
çant la cale appropriée sous le
moteur.
2. Contrôler:
Flèche de la chaîne de trans-
mission a
Au-dessus du boulon de fixa-
tion de la garde de joint.
Hors spécification → Régler.
N.B.:
Avant de procéder à la vérification ou au
réglage, faire tourner plusieurs fois la
roue arrière et contrôler plusieurs fois la
flèche de la chaîne de transmission pour
déterminer la flèche maximale. Contrô-
ler et régler la flèche de la chaîne de
transmission lorsque la roue arrière se
trouve dans la position de chaîne en ten-
sion maximale.
Flèche de la chaîne de
transmission:
40 à 50 mm (1,6 à 2,0 in)
5. Installare:
Catena di trasmissione 1
Maglia di congiunzione 2
Gancetto a molla 3
ATTENZIONE:
Accertarsi di montare il gancetto a
molla sempre nella direzione indicata.
aDirezione di movimento della catena
6. Lubrificare:
Catena di trasmissione
Lubrificante catena di tra-
smissione:
Olio motore SAE 10W-
30 o lubrificanti per
catena idonei
REGOLAZIONE DELLA TEN-
SIONE DELLA CATENA DI TRA-
SMISSIONE
1. Sollevare la ruota posteriore posi-
zionando un supporto idoneo
sotto al motore.
2. Controllare:
Tensione della catena di tra-
smissione a
Al di sopra del bullone di
installazione del riparo della
tenuta.
Fuori specifica → Regolare.
NOTA:
Prima di controllare e/o regolare, far ruo-
tare di diversi giri la ruota posteriore e
controllare la tensione diverse volte per
trovare il punto di tensione massima.
Controllare e/o regolare la tensione della
catena di trasmissione con la ruota poste-
riore in questa posizione di “catena
tesa”.
Allentamento catena di
trasmissione:
40 ~ 50 mm (1,6 ~ 2,0 in)
3 - 32

3 - 33
INSP
ADJ
FRONT FORK INSPECTION
3. Adjust:
Drive chain slack
Drive chain slack adjustment steps:
Loosen the axle nut 1 and locknuts 2.
Adjust the drive chain slack by turning the
adjusters 3.
To tighten → Turn the adjuster 3 coun-
terclockwise.
To loosen → Turn the adjuster 3 clock-
wise and push wheel forward.
Turn each adjuster exactly the same
amount to maintain correct axle alignment.
(There are marks a on each side of the
drive chain puller alignment.)
NOTE:
Turn the adjuster so that the drive chain is in
line with the sprocket, as viewed from the
rear.
CAUTION:
Too small drive chain slack will overload
the engine and other vital parts; keep the
slack within the specified limits.
Tighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
125 Nm (12.5 m • kg, 90 ft • lb)
Tighten the locknuts.
T R..
Locknut:
16 Nm (1.6 m • kg, 11 ft • lb)
EC36C000
FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage → Repair
or replace.

INSP
ADJ
CONTROLE DE LA FOURCHE AVANT
TELESKOPGABEL KONTROLLIEREN
ISPEZIONE FORCELLA ANTERIORE
3. Einstellen:
Antriebsketten-Durchhang
Arbeitsschritte:
Achsmutter 1 und Sicherungs-
muttern 2 lockern.
Einstellschrauben 3 verdre-
hen, bis der vorgeschriebene
Kettendurchhang erreicht ist.
Zum Straffen der Kette die Ein-
stellschraube 3 gegen den
Uhrzeigersinn drehen.
Zu Lockern der Kette die Ein-
stellschraube 3 im Uhrzei-
gersinn drehen und das Rad
nach vorne drücken.
Beide Kettenspanner jeweils
gleichmäßig einstellen, damit
die Ausrichtung sich nicht ver-
stellt. (Die Markierungen a auf
beiden Kettenspannern dienen
zum korrekten Ausrichten des
Hinterrads.)
HINWEIS:
Die Kette muß von hinten blik-
kend mit dem Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte An-
triebsketle verursacht erhöh-
ten Verschleiß von Motor, La-
gern und anderen wichtigen
Bauteilen. Daher darauf achten,
daß der Kettendurchhang sich
im Sollbereich befindet.
Achsmutter festziehen. Dabei
die Antriebskette nach unten
drücken.
T R..
Achsmutter:
125 Nm
(12,5 m • kg, 90 ft • lb)
Sicherungsmuttern festziehen.
T R..
Muttern:
16 Nm
(1,6 m • kg, 11 ft • lb)
TELESKOPGABEL KONTROLLIE-
REN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Gabel mehrmals tief ein-
und ausfedern lassen.
Schwergängigkeit, Undich-
tigkeit → Instand setzen
oder erneuern. 3. Régler:
Flèche de chaîne de transmis-
sion
Etapes de réglage de flèche de
chaîne de transmission:
Desserrer l’écrou d’axe 1 et les
contre-écrous 2.
Régler la flèche de chaîne de trans-
mission en tournant les dispositifs
de réglage 3.
Pour tendre → Tourner le disposi-
tif de réglage 3 à gauche.
Pour détendre → Tourner le dispo-
sitif de réglage 3 à droite et
pousser le roue vers l’avant.
Tourner chaque dispositif exacte-
ment du même nombre de tours
pour conserver l’alignement cor-
rect de la roue. (Les repères a
figurent de chaque côté sur les ten-
deurs de chaîne de transmission.)
N.B.:
Tourner le tendeur pour que la chaîne
de transmission soit alignée avec la
couronne, vue par l’arrière.
ATTENTION:
Une chaîne de transmission trop
tendue impose des efforts excessifs
au moteur et aux organes de trans-
mission; maintenir la tension de la
chaîne dans les limites spécifiées.
Serrer l’écrou de l’axe tout en
enfonçant la chaîne de transmis-
sion.
T R..
Ecrou d’axe:
125 Nm
(12,5 m • kg, 90 ft • lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm
(1,6 m • kg, 11 ft • lb)
CONTROLE DE LA FOURCHE
AVANT
1. Contrôler:
Action régulière de la fourche
avant
Actionner le frein avant et don-
ner un coup à la fourche avant.
Action irrégulière/fuites
d’huile → Réparer ou rempla-
cer.3. Regolare:
Allentamento catena di tra-
smissione
Fasi di regolazione allentamento
catena di trasmissione:
Svitare il dado 1 e i controdadi 2
dell’asse.
Regolare la tensione della catena di
trasmissione ruotando i registri 3.
Per tendere → Ruotare il registro
3 in senso antiorario.
Per allentare → Ruotare il registro
3 in senso orario e spingere in
avanti la ruota.
Ruotare i due registri in modo esat-
tamente uguale per mantenere il
corretto allineamento delle ruote.
(Sono presenti riferimenti a su
ogni lato del tenditore).
NOTA:
Ruotare il registro in modo tale che la
catena di trasmissione, vista dal retro,
sia in linea con la corona dentata.
ATTENZIONE:
Un allentamento esiguo sovraccari-
cherebbe il motore e altri pezzi fon-
damentali, pertanto mantenere
l’allentamento entro i limiti specifi-
cati.
Serrare il dado dell’asse abbas-
sando la catena di trasmissione.
T R..
Dado dell’asse:
125 Nm
(12,5 m • kg, 90 ft • lb)
Serrare i controdadi.
T R..
Controdado:
16 Nm
(1,6 m • kg, 11 ft • lb)
ISPEZIONE FORCELLA ANTE-
RIORE
1. Ispezionare:
Funzionamento senza attrito
della forcella anteriore
Agire sul freno anteriore e sol-
lecitare la forcella anteriore.
Movimento non agevole/per-
dita d’olio → Riparare o sosti-
tuire.
3 - 33

3 - 34
INSP
ADJFRONT FORK OIL SEAL AND DUST SEAL CLEANING/
FRONT FORK INTERNAL PRESSURE RELIEVING/
FRONT FORK REBOUND DAMPING FORCE ADJUSTMENT
EC36D001
FRONT FORK OIL SEAL AND DUST SEAL
CLEANING
1. Remove:
Protector
Dust seal 1
NOTE:
Use a thin screw driver, and be careful not to
damage the inner fork tube and dust seal.
2. Clean:
Dust seal a
Oil seal b
NOTE:
Clean the dust seal and oil seal after every
run.
Apply the lithium soap base grease on the
inner tube.
FRONT FORK INTERNAL PRESSURE
RELIEVING
NOTE:
If the front fork initial movement feels stiff dur-
ing a run, relieve the front fork internal pres-
sure.
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Remove the air bleed screw 1 and
release the internal pressure from the
front fork.
3. Install:
Air bleed screw
EC36H002
FRONT FORK REBOUND DAMPING FORCE
ADJUSTMENT
1. Adjust:
Rebound damping force
By turning the adjuster 1.
Stiffer a → Increase the rebound damp-
ing force. (Turn the adjuster 1 in.)
Softer b → Decrease the rebound damp-
ing force. (Turn the adjuster 1 out.)
T R..1 Nm (0.1 m · kg, 0.7 ft · lb)

INSP
ADJ
NETTOYAGE DE BAGUE D’ETANCHEITE ET DE JOINT ANTIPOUSSIERE DE FOURCHE AVANT/
PURGE DE L’AIR DE LA FOURCHE AVANT/
REGLAGE DE LA FORCE D’AMORTISSEMENT DE DETENTE DE LA FOURCHE AVANT
GABELDICHTRING UND STAUBMANSCHETTE REINIGEN/
TELESKOPKABEL-INNENDRUCKVERRINGERUNG/TELESKOPGABEL-ZUGSTUFENDÄMPFUNG EINSTELLEN
PULIZIA DEL PARAOLIO E DEL PARAPOLVERE DELLE FORCELLE ANTERIORI/
ALLEGGERIMENTO DELLA PRESSIONE INTERNA DELLA FORCELLA ANTERIORE/
REGOLAZIONE DELLA FORZA DI SMORZAMENTO DI ESPANSIONE DELLA FORCELLA ANTERIORE
GABELDICHTRING UND STAUB-
MANSCHETTE REINIGEN
1. Demontieren:
Protektor
Staubmanschette 1
HINWEIS:
Einen dünen Schraubendreher ver-
wenden und vorsichtig vorgehen, um
das Standrohr und die Staubman-
schette nicht zu beschädigen.
2. Reinigen:
Staubmanschette a
Dichtring b
HINWEIS:
Dichtring und Staubmanschette
nach jeder Fahrt reinigen.
Lithiumfett auf das Standrohr auf-
tragen.
TELESKOPKABEL-INNENDRUCK-
VERRINGERUNG
HINWEIS:
Wenn die Bewegung der Teleskop-
gabel sich beim Fahren zu steif an-
fühlt, verringern Sie den Innendruck
der Teleskopgabel.
1. Den Motor auf einem geeigne-
ten Ständer aufbocken, um
das Vorderrad vom Boden ab-
zuheben.
2. Die Luftablaßschraube 1 de-
montieren, und den Innen-
druck aus der Teleskopgabel
ablassen.
3. Einbauen:
Entlüftungsschraube
TELESKOPGABEL-ZUGSTUFEN-
DÄMPFUNG EINSTELLEN
1. Einstellen:
Zugstufendämpfung
(die Einstellschraube 1 ver-
drehen)
Die Einstellschraube 1 nach a
drehen, um die Zugstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Zugstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
NETTOYAGE DE BAGUE D’ETAN-
CHEITE ET DE JOINT ANTIPOUS-
SIERE DE FOURCHE AVANT
1. Déposer:
Protection
Joint antipoussière 1
N.B.:
Utiliser un petit tournevis et faire atten-
tion à ne pas endommager le fourreau de
fourche interne ni le cache-poussière.
2. Nettoyer:
Joint antipoussière a
Bague d’étanchéité b
N.B.:
Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
Appliquer la graisse à base de savon
au lithium sur le tube interne.
PURGE DE L’AIR DE LA FOUR-
CHE AVANT
N.B.:
Si le mouvement initial de la fourche
avant montre une certaine raideur à l’uti-
lisation, purger l’air de la fourche avant.
1. Surélever la fourche avant en pla-
çant un support adéquat sous le
moteur.
2. Enlever la vis de purge d’air 1
pour purger la fourche avant.
3. Monter :
Vis de purge d’air
REGLAGE DE LA FORCE D’AMOR-
TISSEMENT DE DETENTE DE LA
FOURCHE AVANT
1. Régler:
Force d’amortissement de
détente
En tournant le dispositif de
réglage 1.
Plus dur a → Augmenter la force
d’amortissement de détente.
(Visser le dispositif de réglage
1.)
Plus mou b → Diminuer la force
d’amortissement de détente.
(Dévisser le dispositif de réglage
1.)
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
PULIZIA DEL PARAOLIO E DEL
PARAPOLVERE DELLE FOR-
CELLE ANTERIORI
1. Rimuovere:
Dispositivo di protezione
Guarnizione parapolvere 1
NOTA:
Utilizzare un cacciavite sottile facendo
attenzione a non danneggiare il tubo di
forza e il parapolvere.
2. Pulire:
Guarnizione parapolvere a
Paraolio b
NOTA:
Pulire il parapolvere e il paraolio dopo
ogni corsa.
Applicare grasso a base di sapone di
litio sul tubo di forza.
ALLEGGERIMENTO DELLA
PRESSIONE INTERNA DELLA
FORCELLA ANTERIORE
NOTA:
Se il movimento iniziale della forcella
anteriore sembra rigido durante una
corsa, alleggerire la pressione interna
della forcella anteriore.
1. Sollevare la ruota anteriore collo-
cando un supporto appropriato
sotto il motore.
2. Rimuovere la vite di spurgo
dell’aria 1 e sfogare la pressione
interno dalla forcella anteriore.
3. Installare:
Vite di spurgo dell’aria
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO DI ESPANSIONE
DELLA FORCELLA ANTERIORE
1. Regolare:
Forza di smorzamento di
espansione
Ruotando il registro 1.
Maggiore rigidità a → Aumentare
la forza di smorzamento di
espansione. (Avvitare il registro
1).
Minore rigidità b → Ridurre la
forza di smorzamento di espan-
sione. (Svitare il registro 1).
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
3 - 34

3 - 35
INSP

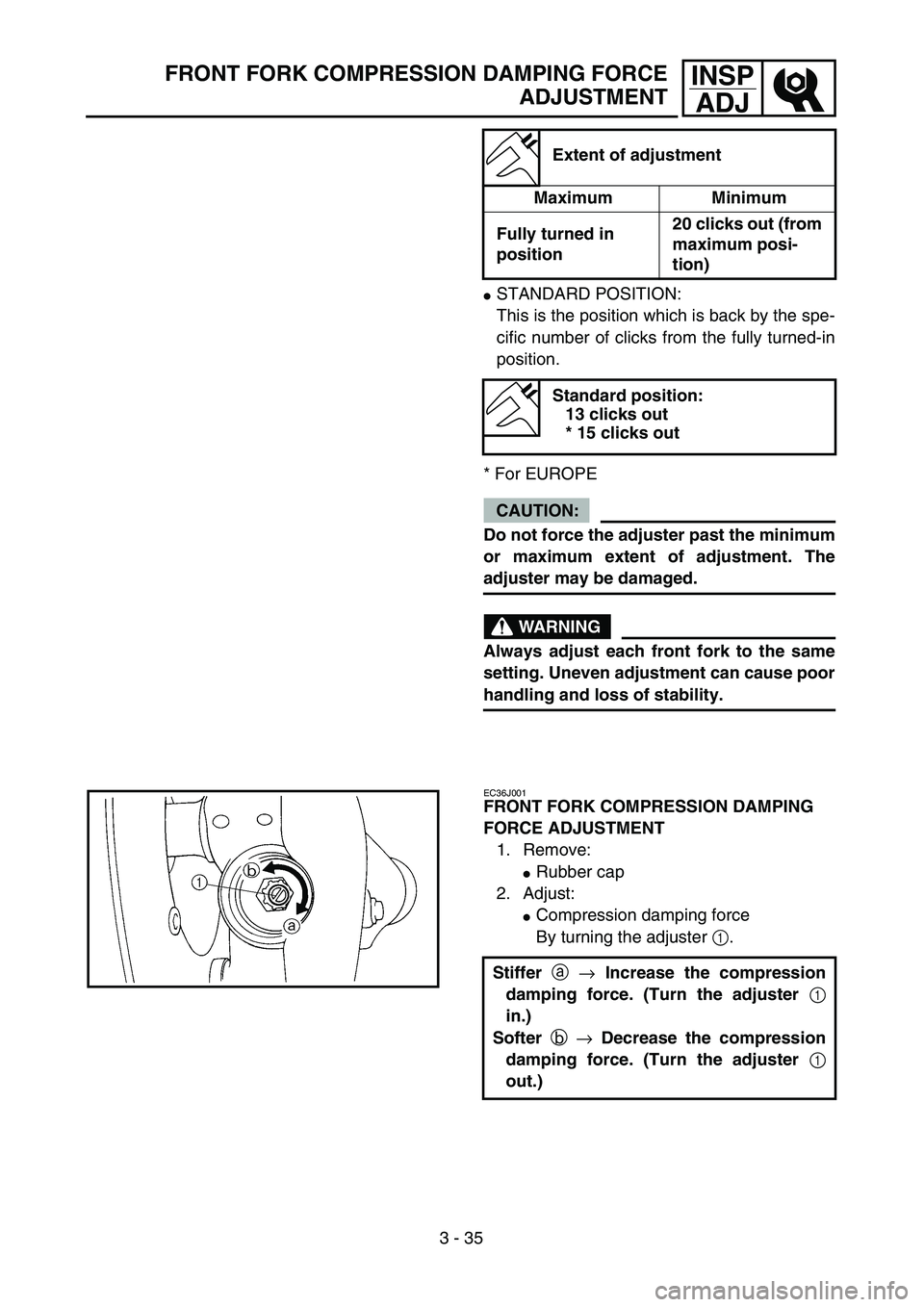

ADJFRONT FORK COMPRESSION DAMPING FORCE
ADJUSTMENT
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
Extent of adjustment
Maximum Minimum
Fully turned in
position20 clicks out (from
maximum posi-
tion)
Standard position:
13 clicks out
* 15 clicks out
EC36J001
FRONT FORK COMPRESSION DAMPING
FORCE ADJUSTMENT
1. Remove:
Rubber cap
2. Adjust:
Compression damping force
By turning the adjuster 1.
Stiffer a → Increase the compression
damping force. (Turn the adjuster 1
in.)
Softer b → Decrease the compression
damping force. (Turn the adjuster 1
out.)
