4 - 9
ENG
CARBURATEUR
VERGASER
CARBURATORE
VERGASER ZERLEGEN
Demontage-Arbeiten:1 Vergaser zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1Vergaser-Entlüftungsschlauch 4
2Gasschieber-Gehäusedeckel 1
3Schraube (Drosselklappenwelle) 1
4Gasschieber 1
5Nadelhalterung 1
6Düsennadel 1
7Beschleunigungspumpen-Dekkel 1
8Feder 1
9Membran 1
0Schwimmerkammer 1
ALeckdüse 1
BLeerlaufgemisch-Regulierschraube 1 Siehe unter “AUSBAU”.
CSchwimmer-Achsstift 1
DSchwimmer 1
ENadelventil 1
1

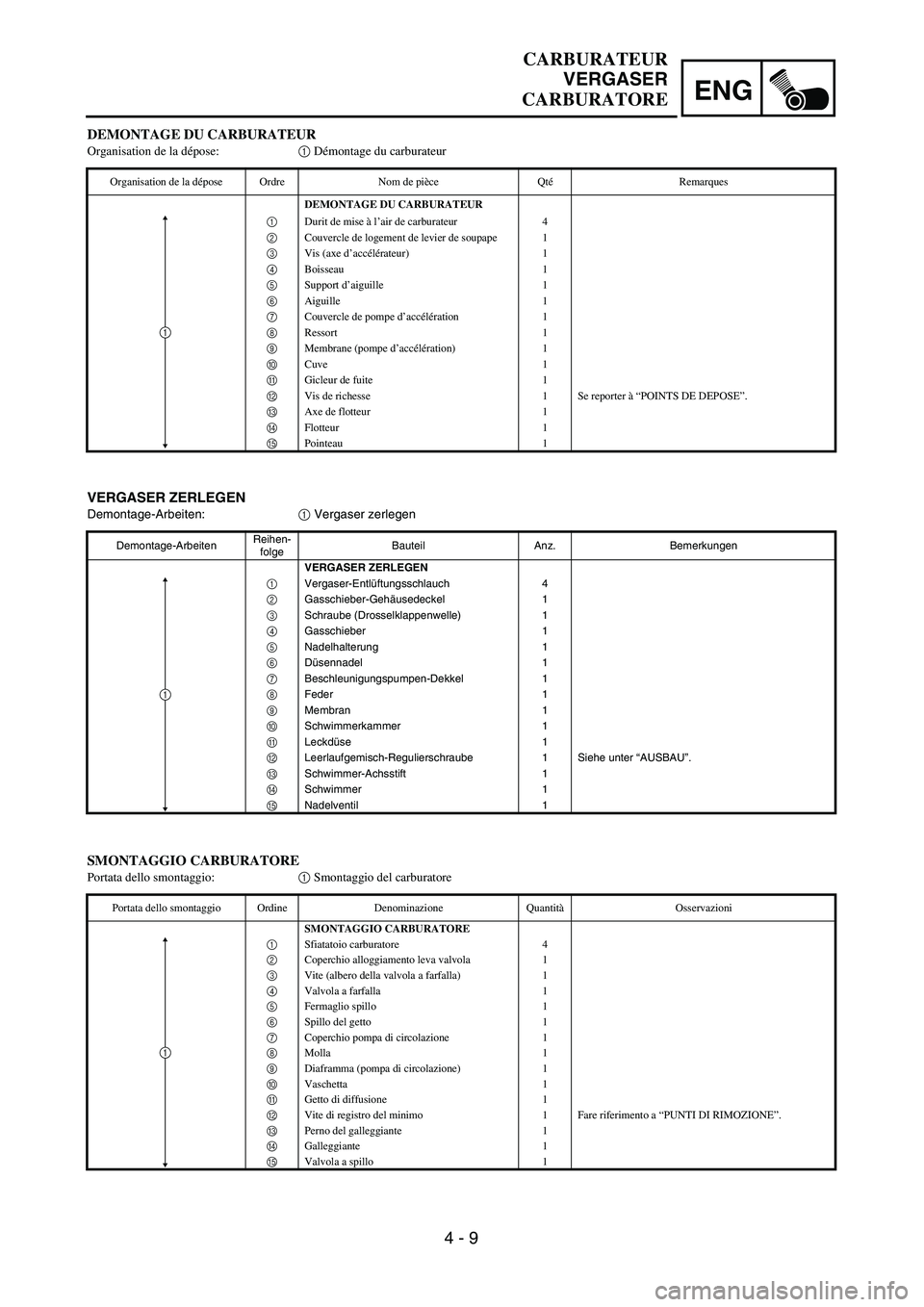

DEMONTAGE DU CARBURATEUR
Organisation de la dépose:1 Démontage du carburateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DU CARBURATEUR
1Durit de mise à l’air de carburateur 4
2Couvercle de logement de levier de soupape 1
3Vis (axe d’accélérateur) 1
4Boisseau 1
5Support d’aiguille 1
6Aiguille 1
7Couvercle de pompe d’accélération 1
8Ressort 1
9Membrane (pompe d’accélération) 1
0Cuve 1
AGicleur de fuite 1
BVis de richesse 1 Se reporter à “POINTS DE DEPOSE”.
CAxe de flotteur 1
DFlotteur 1
EPointeau 1
1
SMONTAGGIO CARBURATORE
Portata dello smontaggio:1 Smontaggio del carburatore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
SMONTAGGIO CARBURATORE
1Sfiatatoio carburatore 4
2Coperchio alloggiamento leva valvola 1
3Vite (albero della valvola a farfalla) 1
4Valvola a farfalla 1
5Fermaglio spillo 1
6Spillo del getto 1
7Coperchio pompa di circolazione 1
8Molla 1
9Diaframma (pompa di circolazione) 1
0Vaschetta 1
AGetto di diffusione 1
BVite di registro del minimo 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
CPerno del galleggiante 1
DGalleggiante 1
EValvola a spillo 1
1

4 - 10

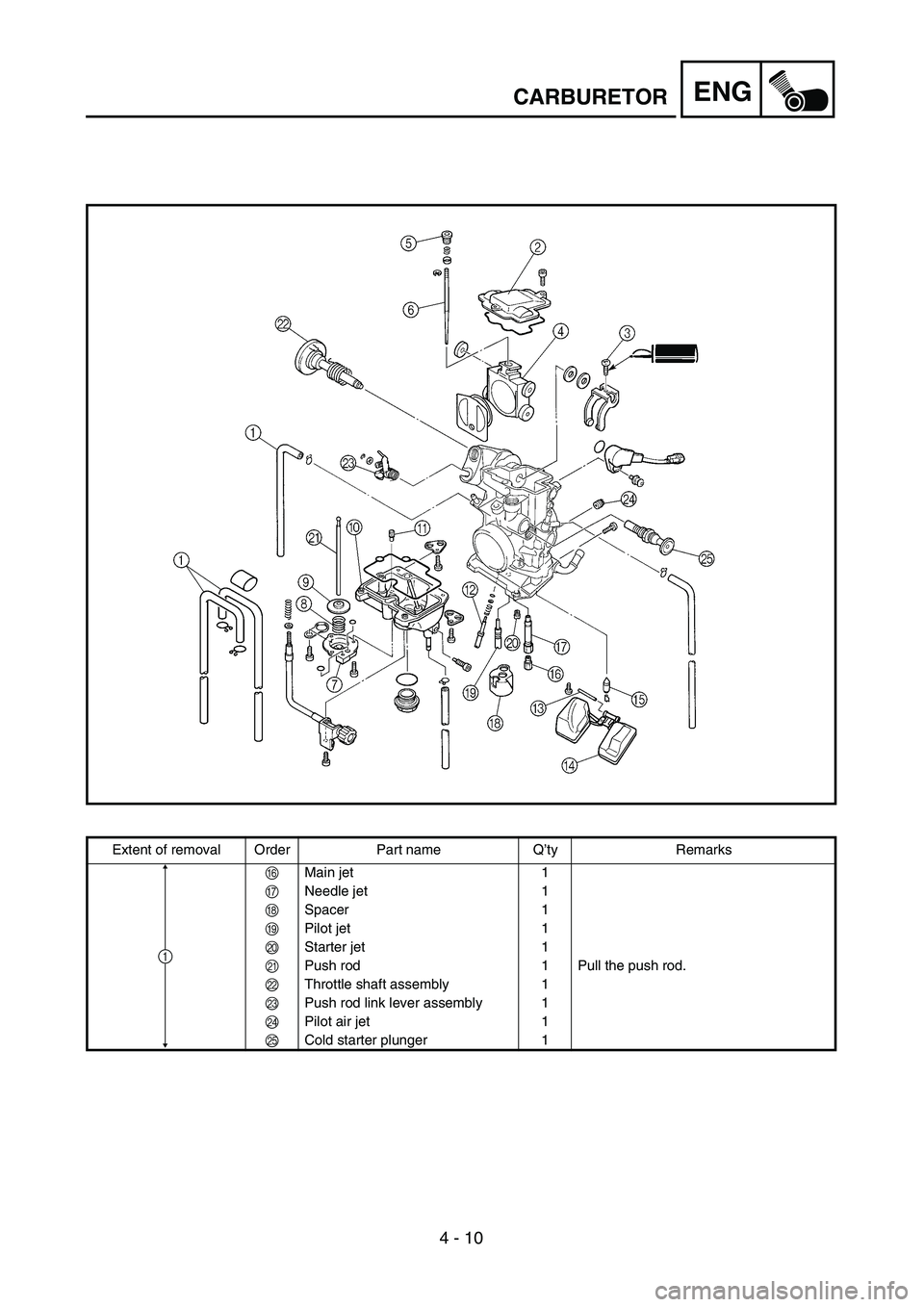

ENGCARBURETOR
Extent of removal Order Part name Q’ty Remarks
FMain jet 1
GNeedle jet 1
HSpacer 1
IPilot jet 1
JStarter jet 1
KPush rod 1 Pull the push rod.
LThrottle shaft assembly 1
MPush rod link lever assembly 1
NPilot air jet 1
OCold starter plunger 1
1

4 - 10
ENG

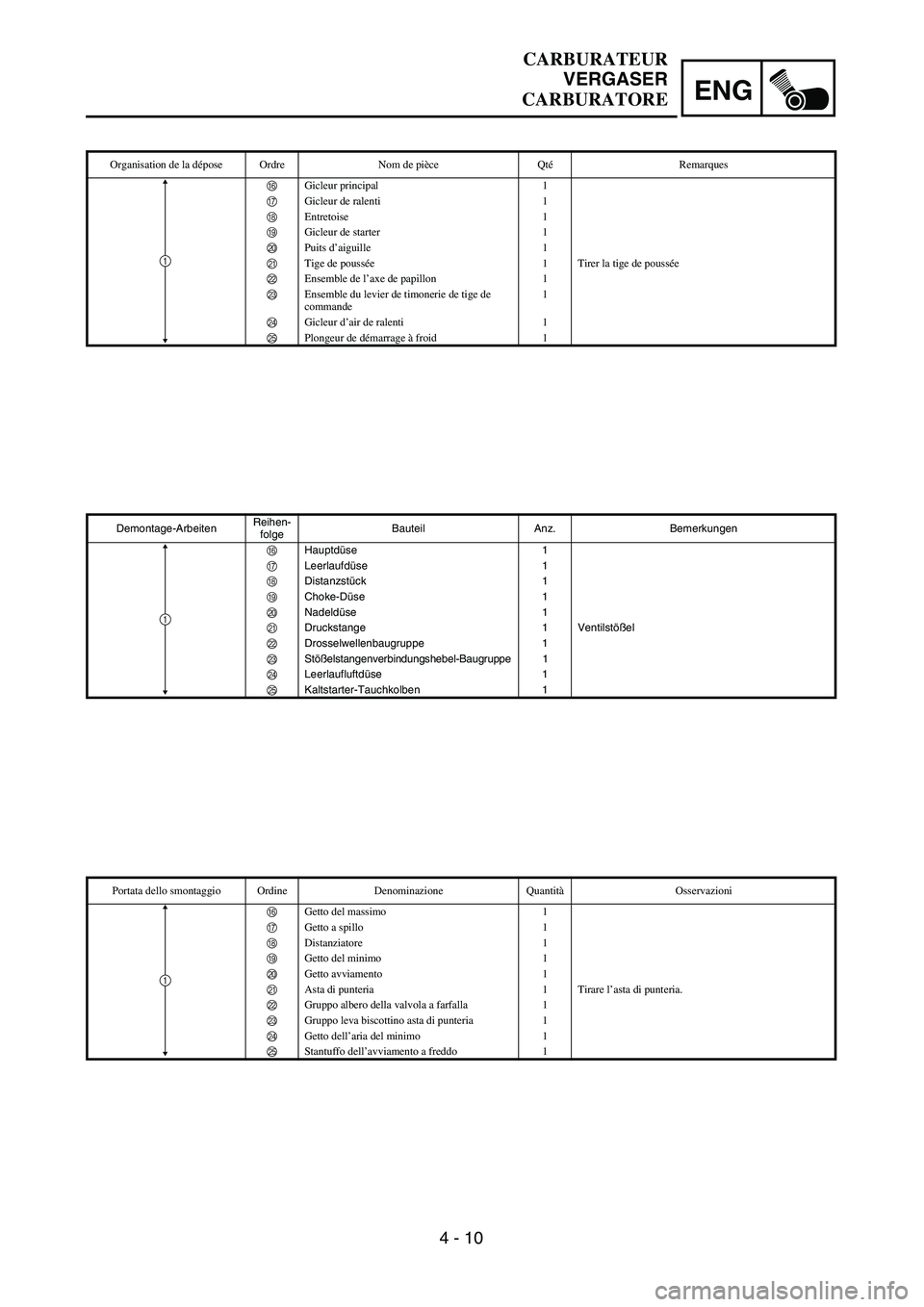

Organisation de la dépose Ordre Nom de pièce QtéRemarques
FGicleur principal 1
GGicleur de ralenti 1
HEntretoise 1
IGicleur de starter 1
JPuits d’aiguille 1
KTige de poussée 1 Tirer la tige de poussée
LEnsemble de l’axe de papillon 1
MEnsemble du levier de timonerie de tige de
commande1
NGicleur d’air de ralenti 1
OPlongeur de démarrage à froid 1
1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
FHauptdüse 1
GLeerlaufdüse 1
HDistanzstück 1
IChoke-Düse 1
JNadeldüse 1
KDruckstange 1 Ventilstößel
LDrosselwellenbaugruppe 1
MStößelstangenverbindungshebel-Baugruppe 1
NLeerlaufluftdüse 1
OKaltstarter-Tauchkolben 1
1
CARBURATEUR
VERGASER
CARBURATORE
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
FGetto del massimo 1
GGetto a spillo 1
HDistanziatore 1
IGetto del minimo 1
JGetto avviamento 1
KAsta di punteria 1 Tirare l’asta di punteria.
LGruppo albero della valvola a farfalla 1
MGruppo leva biscottino asta di punteria 1
NGetto dell’aria del minimo 1
OStantuffo dell’avviamento a freddo 1
1

4 - 11
ENGCARBURETOR
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle position
sensor) 1 except when changing the throt-
tle position sensor due to failure because it
will cause a drop in engine performance.
1
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

ENG
4 - 11
CARBURATEUR
VERGASER
CARBURATORE

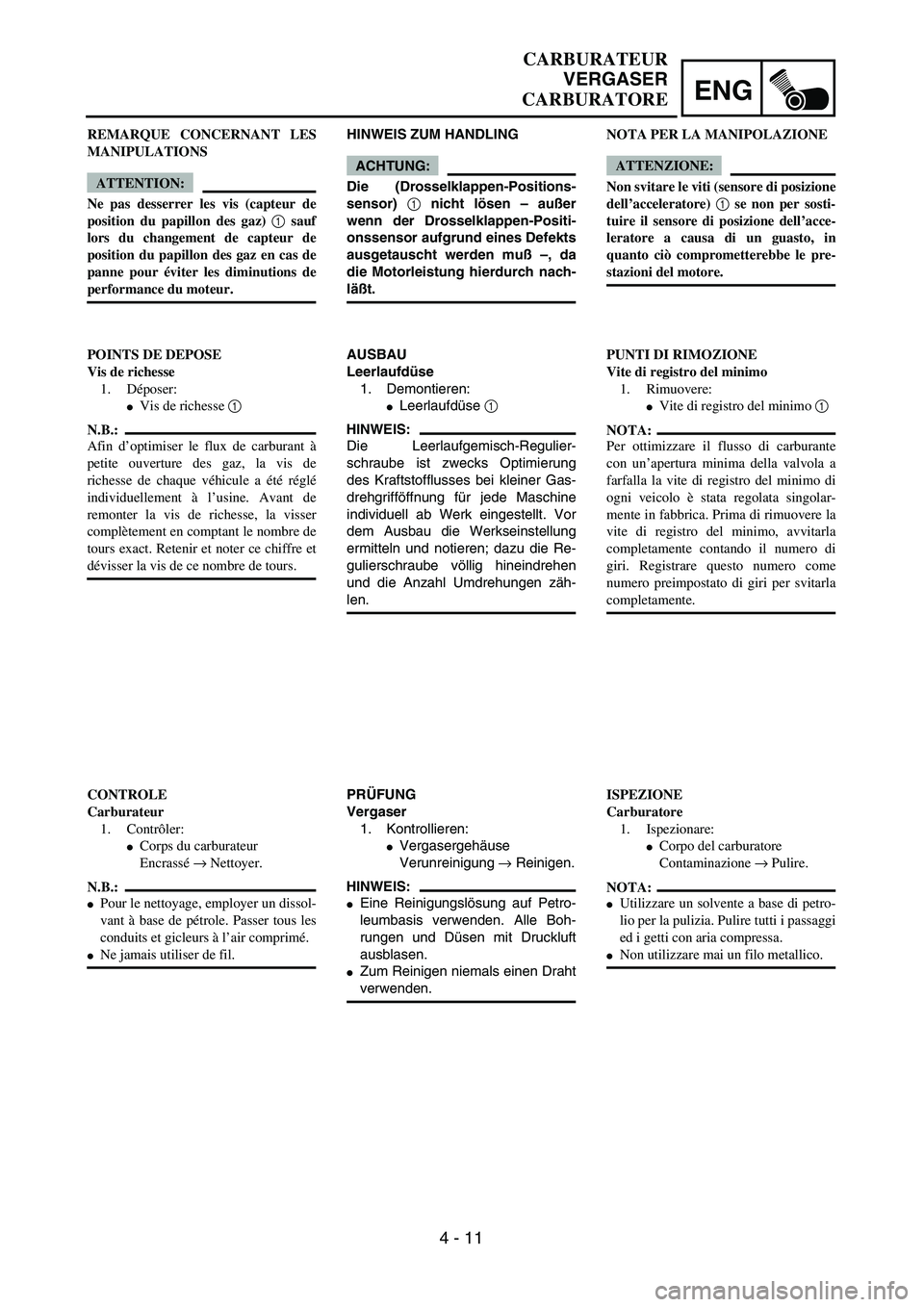

HINWEIS ZUM HANDLING
ACHTUNG:
Die (Drosselklappen-Positions-
sensor) 1 nicht lösen – außer
wenn der Drosselklappen-Positi-
onssensor aufgrund eines Defekts
ausgetauscht werden muß –, da
die Motorleistung hierdurch nach-
läßt.
AUSBAU
Leerlaufdüse
1. Demontieren:
Leerlaufdüse 1
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube ist zwecks Optimierung
des Kraftstofflusses bei kleiner Gas-
drehgrifföffnung für jede Maschine
individuell ab Werk eingestellt. Vor
dem Ausbau die Werkseinstellung
ermitteln und notieren; dazu die Re-
gulierschraube völlig hineindrehen
und die Anzahl Umdrehungen zäh-
len.
PRÜFUNG
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigung → Reinigen.
HINWEIS:
Eine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
Zum Reinigen niemals einen Draht
verwenden. REMARQUE CONCERNANT LES
MANIPULATIONS
ATTENTION:
Ne pas desserrer les vis (capteur de
position du papillon des gaz) 1 sauf
lors du changement de capteur de
position du papillon des gaz en cas de
panne pour éviter les diminutions de
performance du moteur.
POINTS DE DEPOSE
Vis de richesse
1. Déposer:
Vis de richesse 1
N.B.:
Afin d’optimiser le flux de carburant à
petite ouverture des gaz, la vis de
richesse de chaque véhicule a été réglé
individuellement à l’usine. Avant de
remonter la vis de richesse, la visser
complètement en comptant le nombre de
tours exact. Retenir et noter ce chiffre et
dévisser la vis de ce nombre de tours.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
Ne jamais utiliser de fil.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non svitare le viti (sensore di posizione
dell’acceleratore) 1 se non per sosti-
tuire il sensore di posizione dell’acce-
leratore a causa di un guasto, in
quanto ciò comprometterebbe le pre-
stazioni del motore.
PUNTI DI RIMOZIONE
Vite di registro del minimo
1. Rimuovere:
Vite di registro del minimo 1
NOTA:
Per ottimizzare il flusso di carburante
con un’apertura minima della valvola a
farfalla la vite di registro del minimo di
ogni veicolo è stata regolata singolar-
mente in fabbrica. Prima di rimuovere la
vite di registro del minimo, avvitarla
completamente contando il numero di
giri. Registrare questo numero come
numero preimpostato di giri per svitarla
completamente.
ISPEZIONE
Carburatore
1. Ispezionare:
Corpo del carburatore
Contaminazione → Pulire.
NOTA:
Utilizzare un solvente a base di petro-
lio per la pulizia. Pulire tutti i passaggi
ed i getti con aria compressa.
Non utilizzare mai un filo metallico.

4 - 12
ENGCARBURETOR

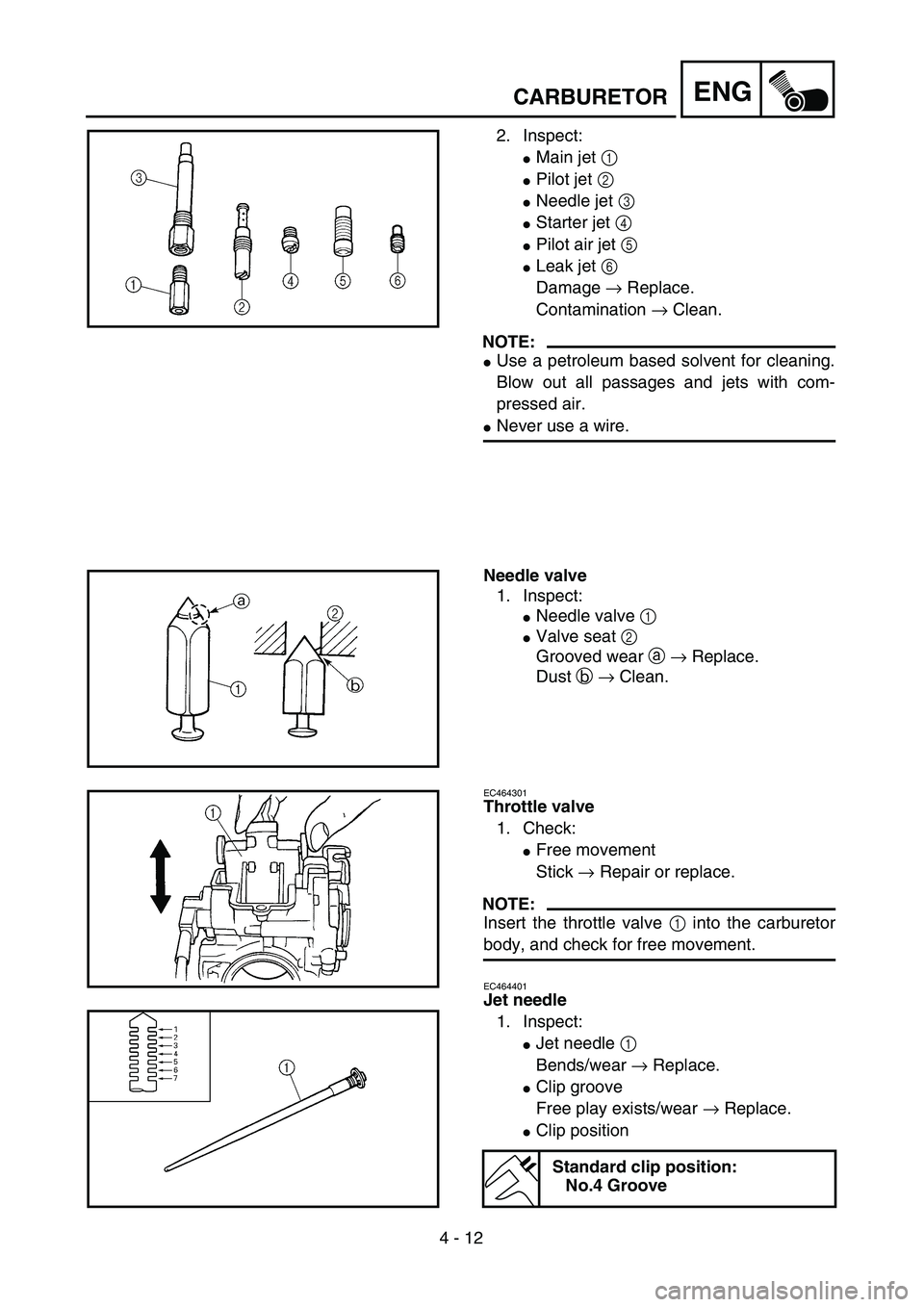

2. Inspect:
Main jet 1
Pilot jet 2
Needle jet 3
Starter jet 4
Pilot air jet 5
Leak jet 6
Damage → Replace.
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
Needle valve
1. Inspect:
Needle valve 1
Valve seat 2
Grooved wear a → Replace.
Dust b → Clean.
EC464301
Throttle valve
1. Check:
Free movement
Stick → Repair or replace.
NOTE:
Insert the throttle valve 1 into the carburetor
body, and check for free movement.
EC464401
Jet needle
1. Inspect:
Jet needle 1
Bends/wear → Replace.
Clip groove
Free play exists/wear → Replace.
Clip position
Standard clip position:
No.4 Groove

ENG
4 - 12

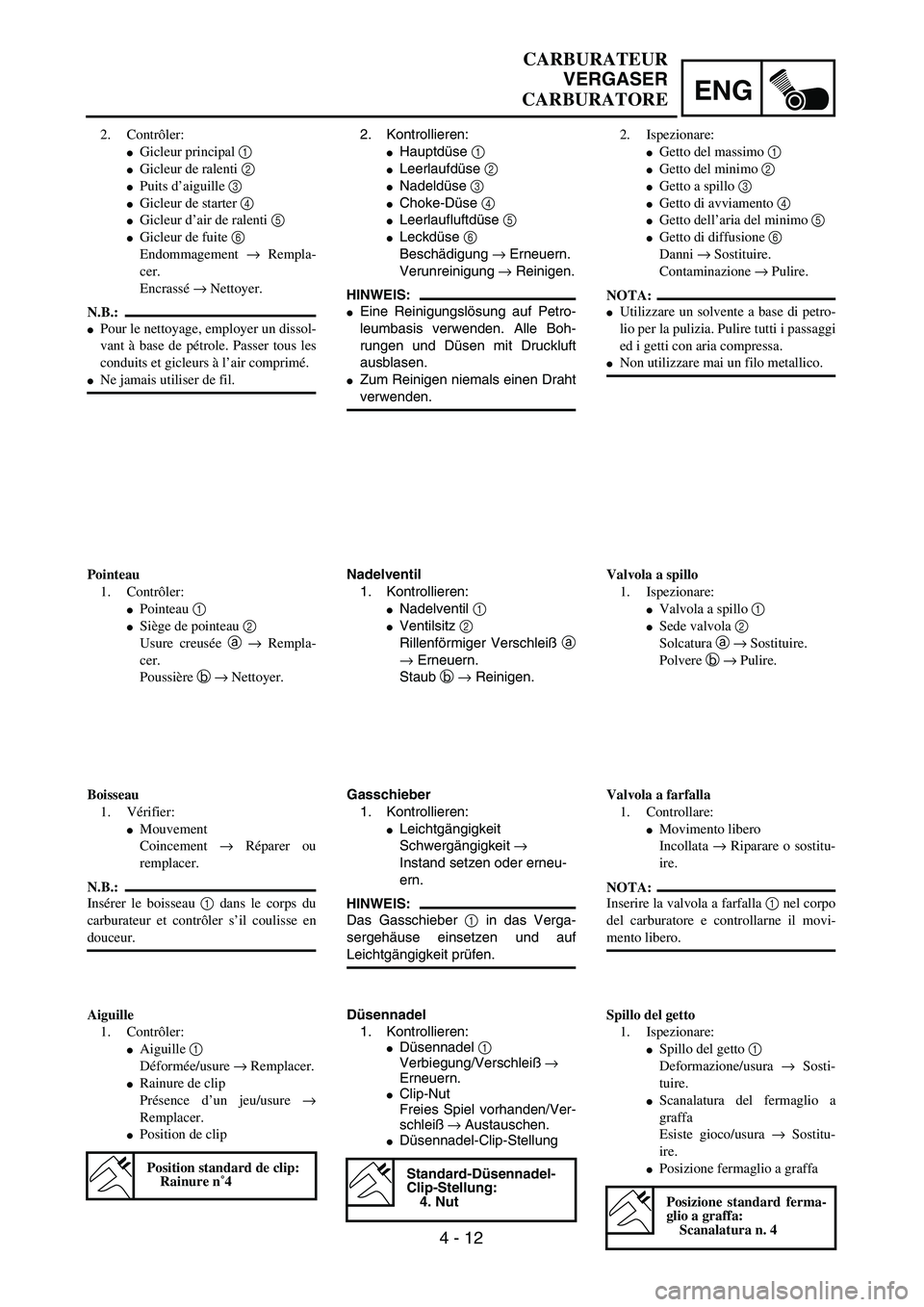

2. Contrôler:
Gicleur principal 1
Gicleur de ralenti 2
Puits d’aiguille 3
Gicleur de starter 4
Gicleur d’air de ralenti 5
Gicleur de fuite 6
Endommagement → Rempla-
cer.
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
Ne jamais utiliser de fil.
Pointeau
1. Contrôler:
Pointeau 1
Siège de pointeau 2
Usure creusée a → Rempla-
cer.
Poussière b → Nettoyer.
Boisseau
1. Vérifier:
Mouvement
Coincement → Réparer ou
remplacer.
N.B.:
Insérer le boisseau 1 dans le corps du
carburateur et contrôler s’il coulisse en
douceur.
Aiguille
1. Contrôler:
Aiguille 1
Déformée/usure → Remplacer.
Rainure de clip
Présence d’un jeu/usure →
Remplacer.
Position de clip
Position standard de clip:
Rainure n˚4
CARBURATEUR
VERGASER
CARBURATORE
2. Kontrollieren:
Hauptdüse 1
Leerlaufdüse 2
Nadeldüse 3
Choke-Düse 4
Leerlaufluftdüse 5
Leckdüse 6
Beschädigung → Erneuern.
Verunreinigung → Reinigen.
HINWEIS:
Eine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
Zum Reinigen niemals einen Draht
verwenden.
Nadelventil
1. Kontrollieren:
Nadelventil 1
Ventilsitz 2
Rillenförmiger Verschleiß a
→ Erneuern.
Staub b → Reinigen.
Gasschieber
1. Kontrollieren:
Leichtgängigkeit
Schwergängigkeit →
Instand setzen oder erneu-
ern.
HINWEIS:
Das Gasschieber 1 in das Verga-
sergehäuse einsetzen und auf
Leichtgängigkeit prüfen.
Düsennadel
1. Kontrollieren:
Düsennadel 1
Verbiegung/Verschleiß →
Erneuern.
Clip-Nut
Freies Spiel vorhanden/Ver-
schleiß → Austauschen.
Düsennadel-Clip-Stellung
Standard-Düsennadel-
Clip-Stellung:
4. Nut
2. Ispezionare:
Getto del massimo 1
Getto del minimo 2
Getto a spillo 3
Getto di avviamento 4
Getto dell’aria del minimo 5
Getto di diffusione 6
Danni → Sostituire.
Contaminazione → Pulire.
NOTA:
Utilizzare un solvente a base di petro-
lio per la pulizia. Pulire tutti i passaggi
ed i getti con aria compressa.
Non utilizzare mai un filo metallico.
Valvola a spillo
1. Ispezionare:
Valvola a spillo 1
Sede valvola 2
Solcatura a → Sostituire.
Polvere b → Pulire.
Valvola a farfalla
1. Controllare:
Movimento libero
Incollata → Riparare o sostitu-
ire.
NOTA:
Inserire la valvola a farfalla 1 nel corpo
del carburatore e controllarne il movi-
mento libero.
Spillo del getto
1. Ispezionare:
Spillo del getto 1
Deformazione/usura → Sosti-
tuire.
Scanalatura del fermaglio a
graffa
Esiste gioco/usura → Sostitu-
ire.
Posizione fermaglio a graffa
Posizione standard ferma-
glio a graffa:
Scanalatura n. 4

4 - 13
ENGCARBURETOR

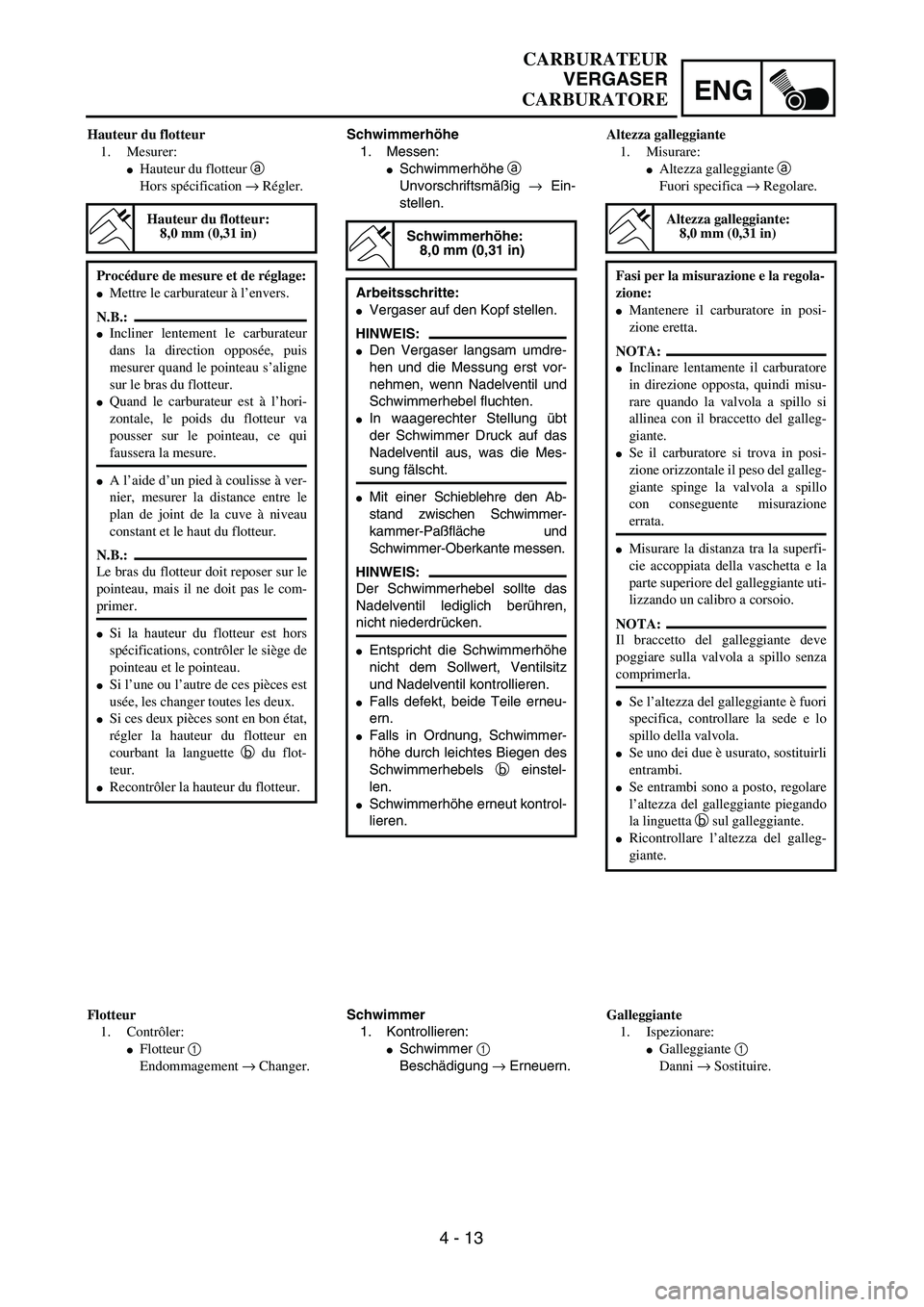

Float height
1. Measure:
Float height a
Out of specification → Adjust.
Float height:
8.0 mm (0.31 in)
Measurement and adjustment steps:
Hold the carburetor in an upside down
position.
NOTE:
Slowly tilt the carburetor in the opposite
direction, then take the measurement
when the needle valve aligns with the float
arm.
If the carburetor is level, the weight of the
float will push in the needle valve, result-
ing in an incorrect measurement.
Measure the distance between the mating
surface of the float chamber and top of the
float using a vernier calipers.
NOTE:
The float arm should be resting on the nee-
dle valve, but not compressing the needle
valve.
If the float height is not within specifica-
tion, inspect the valve seat and needle
valve.
If either is worn, replace them both.
If both are fine, adjust the float height by
bending the float tab b on the float.
Recheck the float height.
EC464600
Float
1. Inspect:
Float 1
Damage → Replace.

ENG
4 - 13
CARBURATEUR
VERGASER
CARBURATORE
Schwimmerhöhe
1. Messen:
Schwimmerhöhe a
Unvorschriftsmäßig → Ein-
stellen.
Schwimmerhöhe:
8,0 mm (0,31 in)
Arbeitsschritte:
Vergaser auf den Kopf stellen.
HINWEIS:
Den Vergaser langsam umdre-
hen und die Messung erst vor-
nehmen, wenn Nadelventil und
Schwimmerhebel fluchten.
In waagerechter Stellung übt
der Schwimmer Druck auf das
Nadelventil aus, was die Mes-
sung fälscht.
Mit einer Schieblehre den Ab-
stand zwischen Schwimmer-
kammer-Paßfläche und
Schwimmer-Oberkante messen.
HINWEIS:
Der Schwimmerhebel sollte das
Nadelventil lediglich berühren,
nicht niederdrücken.
Entspricht die Schwimmerhöhe
nicht dem Sollwert, Ventilsitz
und Nadelventil kontrollieren.
Falls defekt, beide Teile erneu-
ern.
Falls in Ordnung, Schwimmer-
höhe durch leichtes Biegen des
Schwimmerhebels b einstel-
len.
Schwimmerhöhe erneut kontrol-
lieren.
Schwimmer
1. Kontrollieren:
Schwimmer 1
Beschädigung → Erneuern. Hauteur du flotteur
1. Mesurer:
Hauteur du flotteur a
Hors spécification → Régler.
Hauteur du flotteur:
8,0 mm (0,31 in)
Procédure de mesure et de réglage:
Mettre le carburateur à l’envers.
N.B.:
Incliner lentement le carburateur
dans la direction opposée, puis
mesurer quand le pointeau s’aligne
sur le bras du flotteur.
Quand le carburateur est à l’hori-
zontale, le poids du flotteur va
pousser sur le pointeau, ce qui
faussera la mesure.
A l’aide d’un pied à coulisse à ver-
nier, mesurer la distance entre le
plan de joint de la cuve à niveau
constant et le haut du flotteur.
N.B.:
Le bras du flotteur doit reposer sur le
pointeau, mais il ne doit pas le com-
primer.
Si la hauteur du flotteur est hors
spécifications, contrôler le siège de
pointeau et le pointeau.
Si l’une ou l’autre de ces pièces est
usée, les changer toutes les deux.
Si ces deux pièces sont en bon état,
régler la hauteur du flotteur en
courbant la languette b du flot-
teur.
Recontrôler la hauteur du flotteur.
Flotteur
1. Contrôler:
Flotteur 1
Endommagement → Changer.Altezza galleggiante
1. Misurare:
Altezza galleggiante a
Fuori specifica → Regolare.
Altezza galleggiante:
8,0 mm (0,31 in)
Fasi per la misurazione e la regola-
zione:
Mantenere il carburatore in posi-
zione eretta.
NOTA:
Inclinare lentamente il carburatore
in direzione opposta, quindi misu-
rare quando la valvola a spillo si
allinea con il braccetto del galleg-
giante.
Se il carburatore si trova in posi-
zione orizzontale il peso del galleg-
giante spinge la valvola a spillo
con conseguente misurazione
errata.
Misurare la distanza tra la superfi-
cie accoppiata della vaschetta e la
parte superiore del galleggiante uti-
lizzando un calibro a corsoio.
NOTA:
Il braccetto del galleggiante deve
poggiare sulla valvola a spillo senza
comprimerla.
Se l’altezza del galleggiante è fuori
specifica, controllare la sede e lo
spillo della valvola.
Se uno dei due è usurato, sostituirli
entrambi.
Se entrambi sono a posto, regolare
l’altezza del galleggiante piegando
la linguetta b sul galleggiante.
Ricontrollare l’altezza del galleg-
giante.
Galleggiante
1. Ispezionare:
Galleggiante 1
Danni → Sostituire.

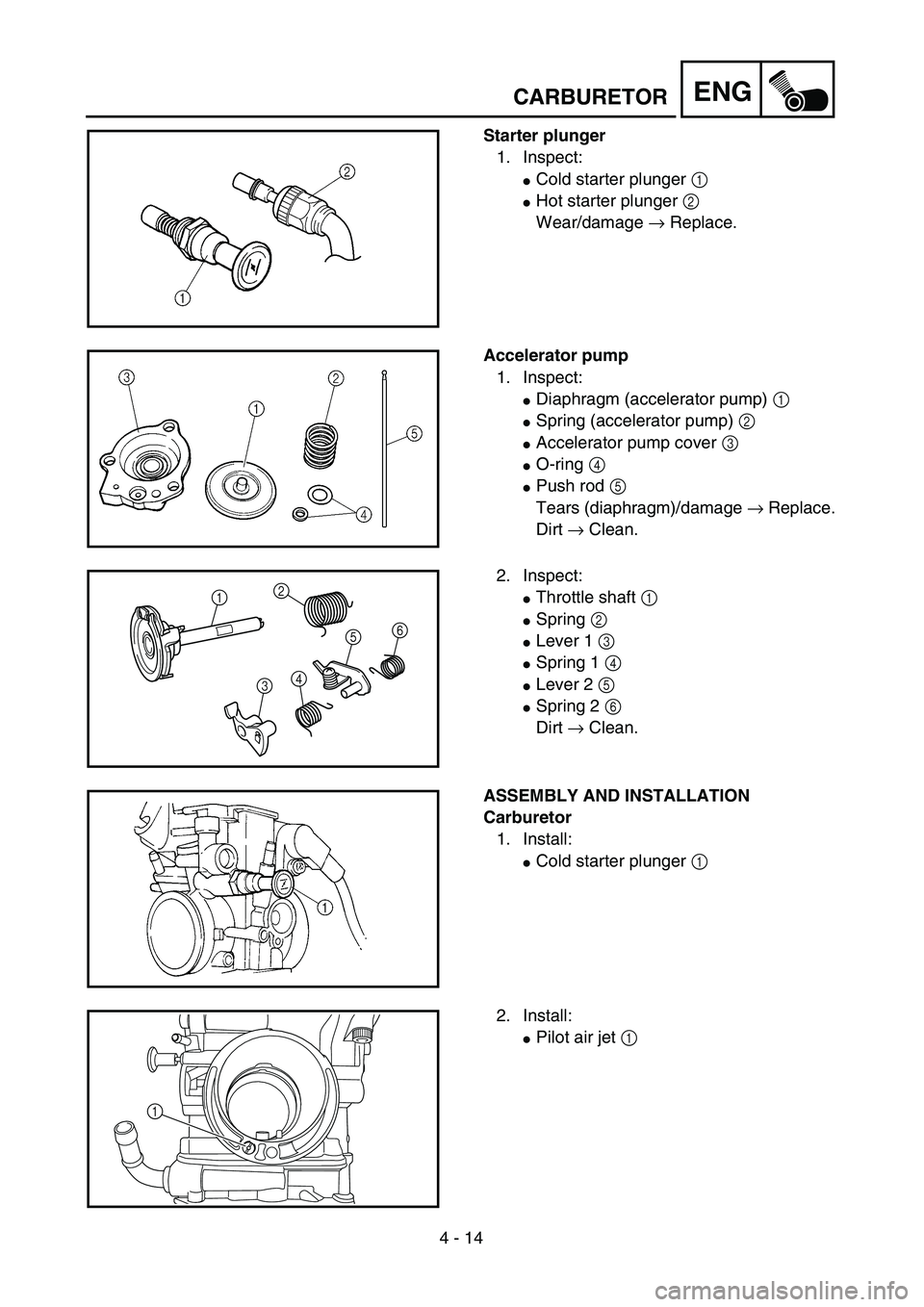

4 - 14
ENG
Starter plunger
1. Inspect:
Cold starter plunger 1
Hot starter plunger 2
Wear/damage → Replace.
Accelerator pump
1. Inspect:
Diaphragm (accelerator pump) 1
Spring (accelerator pump) 2
Accelerator pump cover 3
O-ring 4
Push rod 5
Tears (diaphragm)/damage → Replace.
Dirt → Clean.
2. Inspect:
Throttle shaft 1
Spring 2
Lever 1 3
Spring 1 4
Lever 2 5
Spring 2 6
Dirt → Clean.
12
3456
ASSEMBLY AND INSTALLATION
Carburetor
1. Install:
Cold starter plunger 1
2. Install:
Pilot air jet 1
1
CARBURETOR
