TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Wirkung der Einstellung der Leer-
laufdüse
ÅLeerlauf
ıVollgas
1/4 1/2 3/4
+5%
–5%
Nr.45
Nr.40Nr.42
Å
ı
Düsennadel-Clip-Position ändern
Die Einstellung der Düsennadel-Clip-
Position 1 beeinflußt die Beschleu-
nigung bei 1/8–3/4 geöffnetem Gas-
drehgriff.
1. Zu fett bei mittleren Drehzah-
len
Rauher Motorlauf wird festge-
stellt, und der Motor beschleu-
nigt nicht glatt. In diesem Fall
den Düsennadel-Clip um eine
Nut höher stellen, um die Dü-
sennadel absenken und ein
magereres Gemisch zu erhal-
ten.
2. Zu mager bei mittleren Dreh-
zahlen
Der Motor “atmet schwer” und
beschleunigt nicht schnell.
Den Düsennadel-Clip um eine
Nut tiefer stellen, um die Nadel
anzuheben und ein fetteres
Gemisch zu erhalten.
Wirkung der Änderung der Düsen-
nadel-Clip-Position
ÅLeerlauf
ıVollgas
15 Nut
23 Nut
34 Nut
Standard-Clip-Posi-
tion4. Nut
1/4 1/2 3/4
+10%
–10% AB
1
23

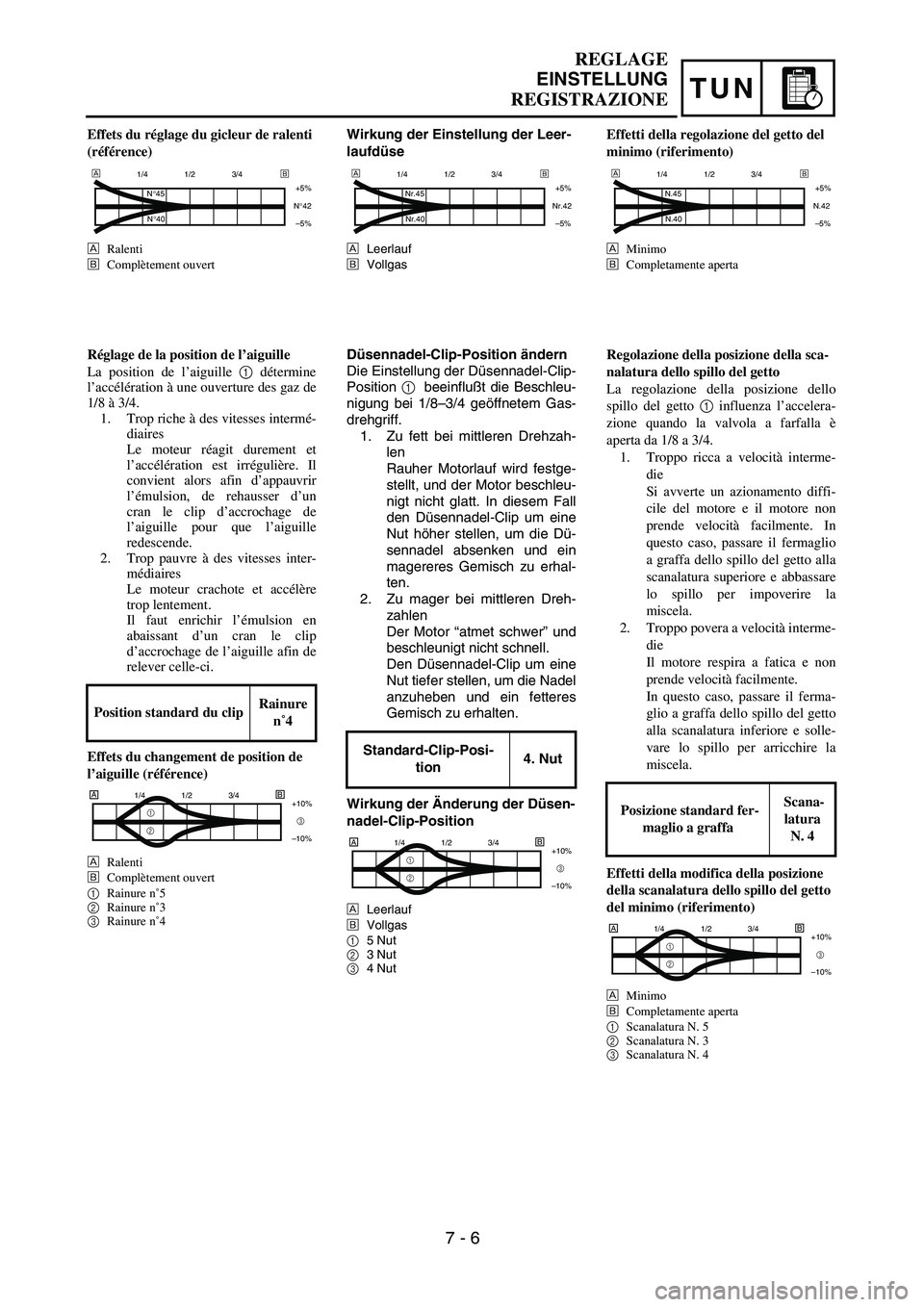

Effets du réglage du gicleur de ralenti
(référence)
ÅRalenti
ıComplètement ouvert
1/4 1/2 3/4
+5%
–5%
N°45
N°40N°42
Å
ı
Réglage de la position de l’aiguille
La position de l’aiguille 1 détermine
l’accélération à une ouverture des gaz de
1/8 à 3/4.
1. Trop riche à des vitesses intermé-
diaires
Le moteur réagit durement et
l’accélération est irrégulière. Il
convient alors afin d’appauvrir
l’émulsion, de rehausser d’un
cran le clip d’accrochage de
l’aiguille pour que l’aiguille
redescende.
2. Trop pauvre à des vitesses inter-
médiaires
Le moteur crachote et accélère
trop lentement.
Il faut enrichir l’émulsion en
abaissant d’un cran le clip
d’accrochage de l’aiguille afin de
relever celle-ci.
Effets du changement de position de
l’aiguille (référence)
ÅRalenti
ıComplètement ouvert
1Rainure n˚5
2Rainure n˚3
3Rainure n˚4
Position standard du clipRainure
n˚4
1/4 1/2 3/4
+10%
–10% AB
1
23
7 - 6
Effetti della regolazione del getto del
minimo (riferimento)
ÅMinimo
ıCompletamente aperta
1/4 1/2 3/4
+5%
–5%
N.45
N.40N.42
Å
ı
Regolazione della posizione della sca-
nalatura dello spillo del getto
La regolazione della posizione dello
spillo del getto 1 influenza l’accelera-
zione quando la valvola a farfalla è
aperta da 1/8 a 3/4.
1. Troppo ricca a velocità interme-
die
Si avverte un azionamento diffi-
cile del motore e il motore non
prende velocità facilmente. In
questo caso, passare il fermaglio
a graffa dello spillo del getto alla
scanalatura superiore e abbassare
lo spillo per impoverire la
miscela.
2. Troppo povera a velocità interme-
die
Il motore respira a fatica e non
prende velocità facilmente.
In questo caso, passare il ferma-
glio a graffa dello spillo del getto
alla scanalatura inferiore e solle-
vare lo spillo per arricchire la
miscela.
Effetti della modifica della posizione
della scanalatura dello spillo del getto
del minimo (riferimento)
ÅMinimo
ıCompletamente aperta
1Scanalatura N. 5
2Scanalatura N. 3
3Scanalatura N. 4
Posizione standard fer-
maglio a graffa Scana-
latura
N. 4
1/4 1/2 3/4
+10%
–10% AB
1
23

7 - 7
TUN

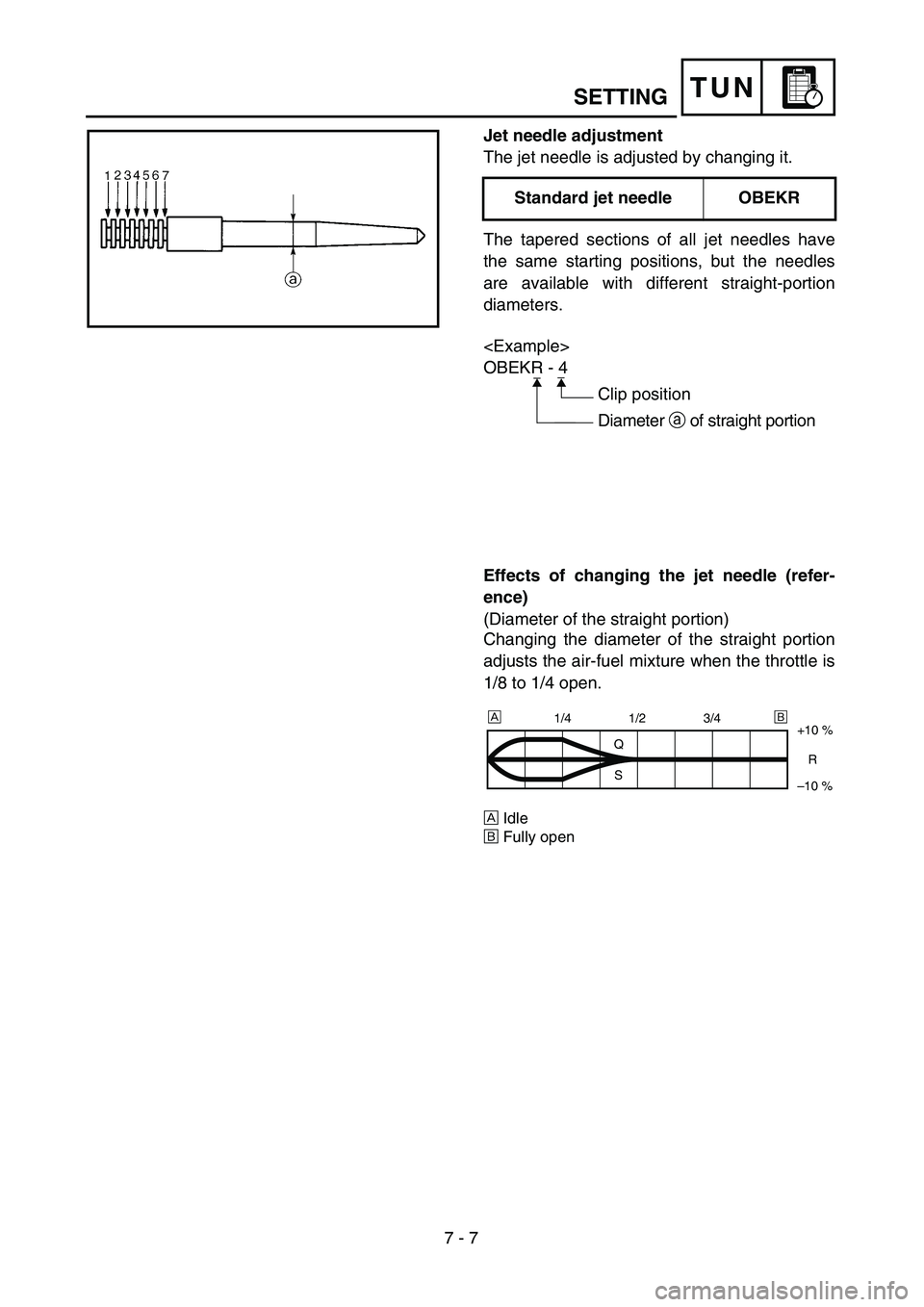

Jet needle adjustment
The jet needle is adjusted by changing it.
The tapered sections of all jet needles have
the same starting positions, but the needles
are available with different straight-portion
diameters.Standard jet needle OBEKR

OBEKR - 4
Clip position
Diameter a of straight portion
Effects of changing the jet needle (refer-
ence)
(Diameter of the straight portion)
Changing the diameter of the straight portion
adjusts the air-fuel mixture when the throttle is
1/8 to 1/4 open.
ÅIdle
ıFully open
+10 %
R
–10 %Q
S
1/4 1/2 3/4ı Å
SETTING

TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE

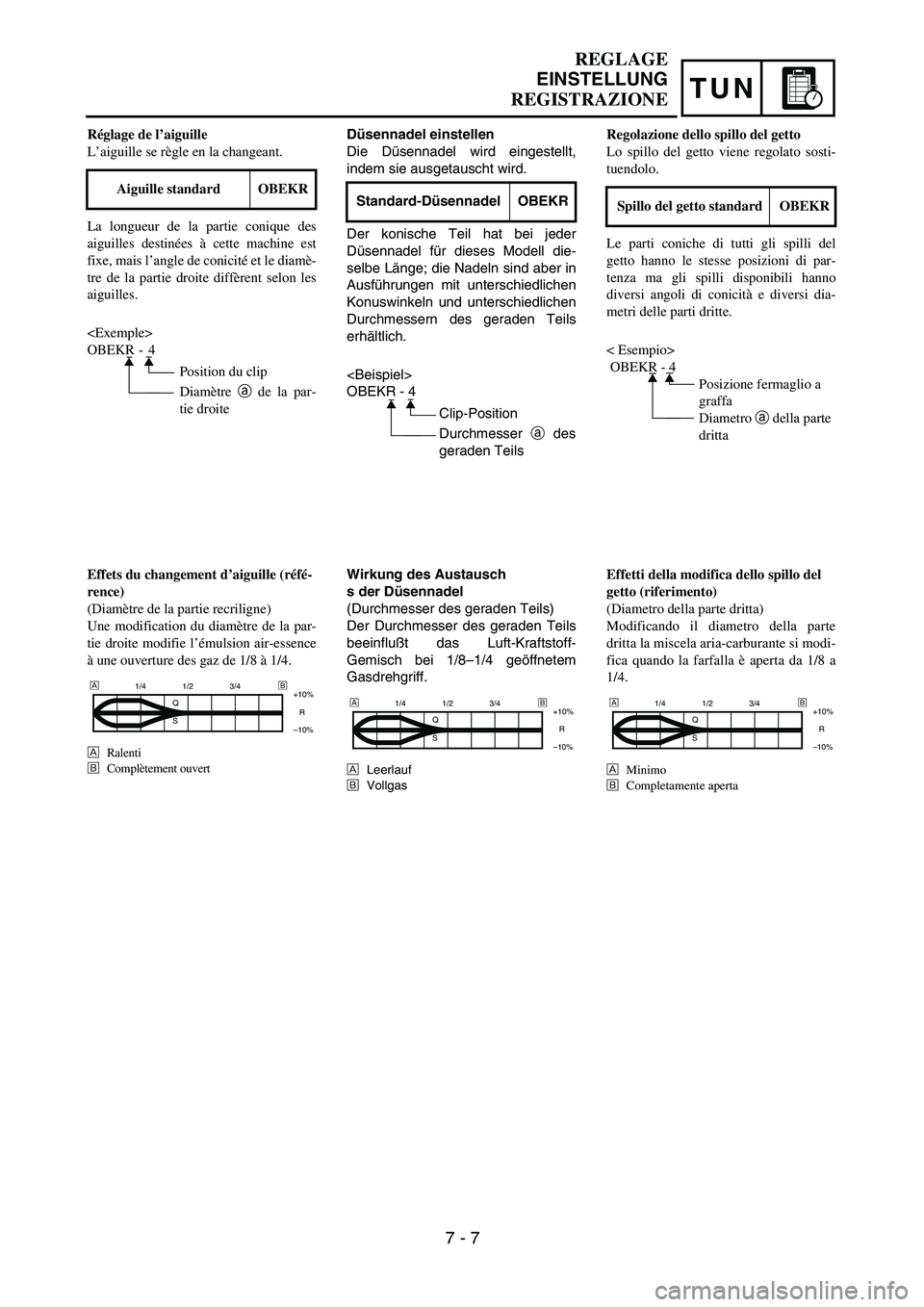

Düsennadel einstellen
Die Düsennadel wird eingestellt,
indem sie ausgetauscht wird.
Der konische Teil hat bei jeder
Düsennadel für dieses Modell die-
selbe Länge; die Nadeln sind aber in
Ausführungen mit unterschiedlichen
Konuswinkeln und unterschiedlichen
Durchmessern des geraden Teils
erhältlich. Standard-Düsennadel OBEKR

OBEKR - 4
Clip-Position
Durchmesser a des
geraden Teils
Wirkung des Austausch
s der Düsennadel
(Durchmesser des geraden Teils)
Der Durchmesser des geraden Teils
beeinflußt das Luft-Kraftstoff-
Gemisch bei 1/8–1/4 geöffnetem
Gasdrehgriff.
ÅLeerlauf
ıVollgas
1/4 1/2 3/4
+10%
R
–10%
Q
S
Åı
Réglage de l’aiguille
L’aiguille se règle en la changeant.
La longueur de la partie conique des
aiguilles destinées à cette machine est
fixe, mais l’angle de conicité et le diamè-
tre de la partie droite diffèrent selon les
aiguilles.Aiguille standard OBEKR

OBEKR - 4
Position du clip
Diamètre a de la par-
tie droite
Effets du changement d’aiguille (réfé-
rence)
(Diamètre de la partie recriligne)
Une modification du diamètre de la par-
tie droite modifie l’émulsion air-essence
à une ouverture des gaz de 1/8 à 1/4.
ÅRalenti
ıComplètement ouvert
1/4 1/2 3/4
+10%
R
–10%
Q
S
Åı
7 - 7
Regolazione dello spillo del getto
Lo spillo del getto viene regolato sosti-
tuendolo.
Le parti coniche di tutti gli spilli del
getto hanno le stesse posizioni di par-
tenza ma gli spilli disponibili hanno
diversi angoli di conicità e diversi dia-
metri delle parti dritte. Spillo del getto standard OBEKR
< Esempio>
OBEKR - 4
Posizione fermaglio a
graffa
Diametro a della parte
dritta
Effetti della modifica dello spillo del
getto (riferimento)
(Diametro della parte dritta)
Modificando il diametro della parte
dritta la miscela aria-carburante si modi-
fica quando la farfalla è aperta da 1/8 a
1/4.
ÅMinimo
ıCompletamente aperta
1/4 1/2 3/4
+10%
R
–10%
Q
S
Åı

7 - 8
TUN
Leak jet adjustment (accelerator pump
adjustment)
The leak jet 1 is a setting part that adjusts the
flow of fuel discharged by the accelerator
pump. Since the accelerator pump operates
only when throttle is open, the leak jet is used
to adjust a fuel mixture ratio for quick throttle
opening and is therefore different from other
setting parts that adjust a fuel mixture for each
throttle opening (each engine speed).
1. The engine breathes hard in quick throt-
tle opening.
Select a leak jet having lower calibrating
No. than standard to enrich the mixture.
#90 → #80
2. Rough engine operation is felt in quick
throttle opening.
Select a leak jet having higher calibrating
No. than standard to lean out the mixture.
#90 → #100
Standard leak jet #901
Relationship with throttle opening
The flow of the fuel through the carburetor
main system is controlled by the main jet and
then, it is further regulated by the area
between the main nozzle and the jet needle.
The fuel flow relates to the diameter of the
straight portion of the jet needle with the throt-
tle 1/8 to 1/4 open and relates to the clip posi-
tion with the throttle 1/8 to 3/4 open.
Therefore, the fuel flow is balanced at each
stage of throttle opening by the combination of
the jet needle straight portion diameter and
clip position.
SETTING

TUN

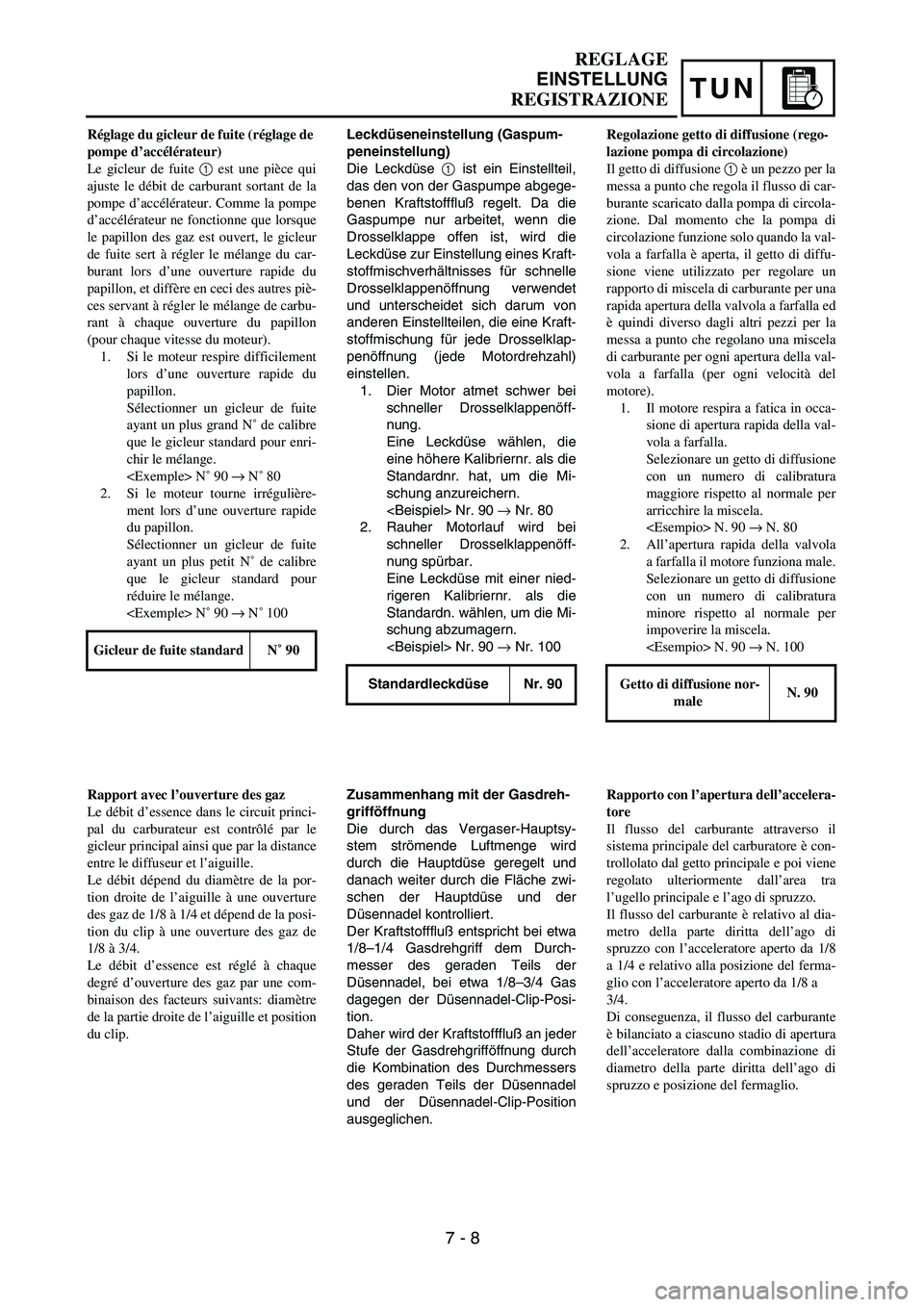

Leckdüseneinstellung (Gaspum-
peneinstellung)
Die Leckdüse 1 ist ein Einstellteil,
das den von der Gaspumpe abgege-
benen Kraftstofffluß regelt. Da die
Gaspumpe nur arbeitet, wenn die
Drosselklappe offen ist, wird die
Leckdüse zur Einstellung eines Kraft-
stoffmischverhältnisses für schnelle
Drosselklappenöffnung verwendet
und unterscheidet sich darum von
anderen Einstellteilen, die eine Kraft-
stoffmischung für jede Drosselklap-
penöffnung (jede Motordrehzahl)
einstellen.
1. Dier Motor atmet schwer bei
schneller Drosselklappenöff-
nung.
Eine Leckdüse wählen, die
eine höhere Kalibriernr. als die
Standardnr. hat, um die Mi-
schung anzureichern.
Nr. 90 → Nr. 80
2. Rauher Motorlauf wird bei
schneller Drosselklappenöff-
nung spürbar.
Eine Leckdüse mit einer nied-
rigeren Kalibriernr. als die
Standardn. wählen, um die Mi-
schung abzumagern.
Nr. 90 → Nr. 100

Standardleckdüse Nr. 90
Zusammenhang mit der Gasdreh-
grifföffnung
Die durch das Vergaser-Hauptsy-
stem strömende Luftmenge wird
durch die Hauptdüse geregelt und
danach weiter durch die Fläche zwi-
schen der Hauptdüse und der
Düsennadel kontrolliert.
Der Kraftstofffluß entspricht bei etwa
1/8–1/4 Gasdrehgriff dem Durch-
messer des geraden Teils der
Düsennadel, bei etwa 1/8–3/4 Gas
dagegen der Düsennadel-Clip-Posi-
tion.
Daher wird der Kraftstofffluß an jeder
Stufe der Gasdrehgrifföffnung durch
die Kombination des Durchmessers
des geraden Teils der Düsennadel
und der Düsennadel-Clip-Position
ausgeglichen.
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Réglage du gicleur de fuite (réglage de
pompe d’accélérateur)
Le gicleur de fuite 1 est une pièce qui
ajuste le débit de carburant sortant de la
pompe d’accélérateur. Comme la pompe
d’accélérateur ne fonctionne que lorsque
le papillon des gaz est ouvert, le gicleur
de fuite sert à régler le mélange du car-
burant lors d’une ouverture rapide du
papillon, et diffère en ceci des autres piè-
ces servant à régler le mélange de carbu-
rant à chaque ouverture du papillon
(pour chaque vitesse du moteur).
1. Si le moteur respire difficilement
lors d’une ouverture rapide du
papillon.
Sélectionner un gicleur de fuite
ayant un plus grand N˚ de calibre
que le gicleur standard pour enri-
chir le mélange.
N˚ 90 → N˚ 80
2. Si le moteur tourne irrégulière-
ment lors d’une ouverture rapide
du papillon.
Sélectionner un gicleur de fuite
ayant un plus petit N˚ de calibre
que le gicleur standard pour
réduire le mélange.
N˚ 90 → N˚ 100

Gicleur de fuite standard N˚ 90
Rapport avec l’ouverture des gaz
Le débit d’essence dans le circuit princi-
pal du carburateur est contrôlé par le
gicleur principal ainsi que par la distance
entre le diffuseur et l’aiguille.
Le débit dépend du diamètre de la por-
tion droite de l’aiguille à une ouverture
des gaz de 1/8 à 1/4 et dépend de la posi-
tion du clip à une ouverture des gaz de
1/8 à 3/4.
Le débit d’essence est réglé à chaque
degré d’ouverture des gaz par une com-
binaison des facteurs suivants: diamètre
de la partie droite de l’aiguille et position
du clip.
7 - 8
Regolazione getto di diffusione (rego-
lazione pompa di circolazione)
Il getto di diffusione 1 è un pezzo per la
messa a punto che regola il flusso di car-
burante scaricato dalla pompa di circola-
zione. Dal momento che la pompa di
circolazione funzione solo quando la val-
vola a farfalla è aperta, il getto di diffu-
sione viene utilizzato per regolare un
rapporto di miscela di carburante per una
rapida apertura della valvola a farfalla ed
è quindi diverso dagli altri pezzi per la
messa a punto che regolano una miscela
di carburante per ogni apertura della val-
vola a farfalla (per ogni velocità del
motore).
1. Il motore respira a fatica in occa-
sione di apertura rapida della val-
vola a farfalla.
Selezionare un getto di diffusione
con un numero di calibratura
maggiore rispetto al normale per
arricchire la miscela.
N. 90 → N. 80
2. All’apertura rapida della valvola
a farfalla il motore funziona male.
Selezionare un getto di diffusione
con un numero di calibratura
minore rispetto al normale per
impoverire la miscela.
N. 90 → N. 100
Getto di diffusione nor-
male N. 90
Rapporto con l’apertura dell’accelera-
tore
Il flusso del carburante attraverso il
sistema principale del carburatore è con-
trollolato dal getto principale e poi viene
regolato ulteriormente dall’area tra
l’ugello principale e l’ago di spruzzo.
Il flusso del carburante è relativo al dia-
metro della parte diritta dell’ago di
spruzzo con l’acceleratore aperto da 1/8
a 1/4 e relativo alla posizione del ferma-
glio con l’acceleratore aperto da 1/8 a
3/4.
Di conseguenza, il flusso del carburante
è bilanciato a ciascuno stadio di apertura
dell’acceleratore dalla combinazione di
diametro della parte diritta dell’ago di
spruzzo e posizione del fermaglio.

7 - 9
TUNSETTING
EC71Q000

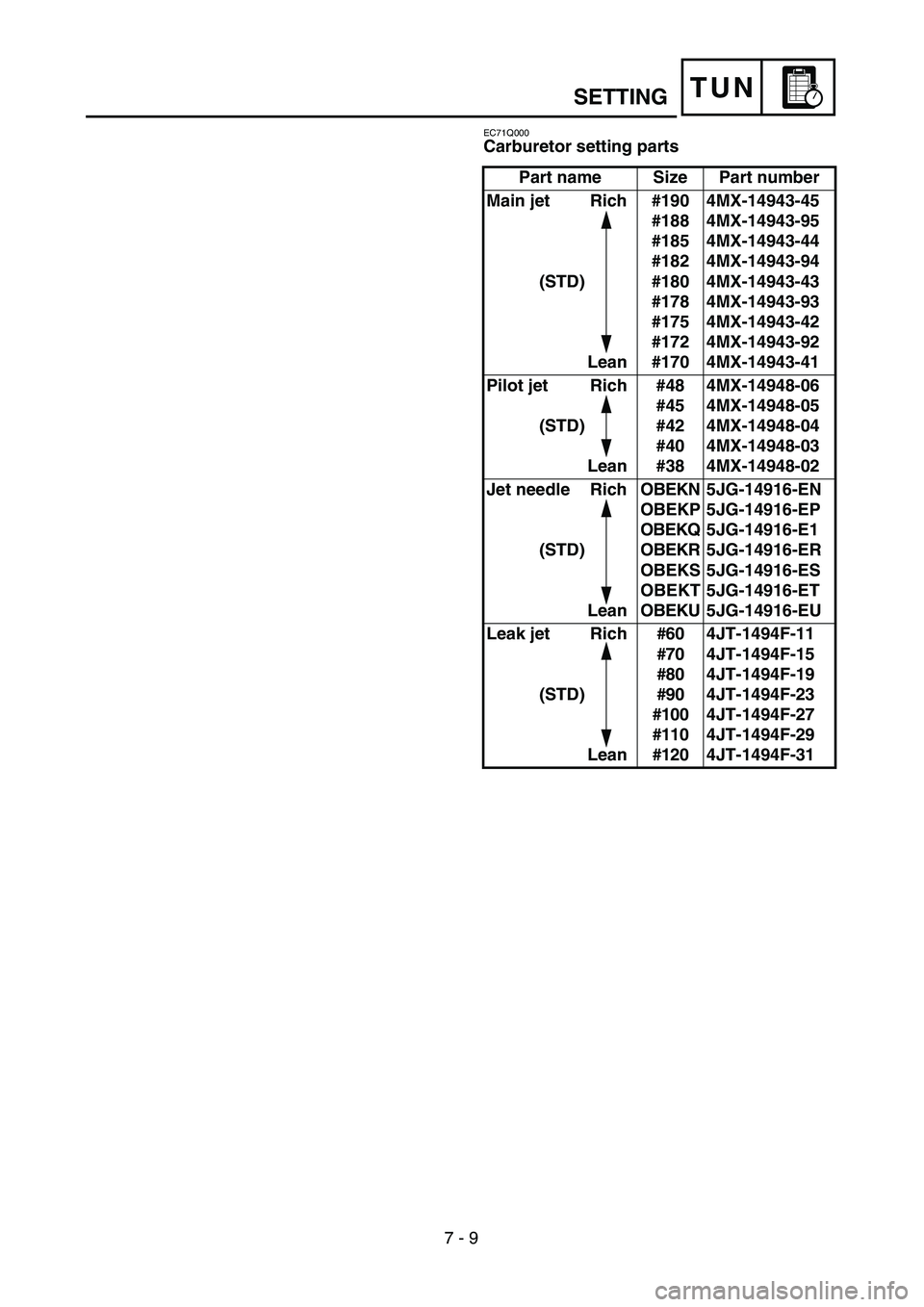

Carburetor setting parts
Part name Size Part number
Main jet Rich
(STD)
Lean#190
#188
#185
#182
#180
#178
#175
#172
#1704MX-14943-45
4MX-14943-95
4MX-14943-44
4MX-14943-94
4MX-14943-43
4MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
Pilot jet Rich
(STD)
Lean#48
#45
#42
#40
#384MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
Jet needle Rich
(STD)
LeanOBEKN
OBEKP
OBEKQ
OBEKR
OBEKS
OBEKT
OBEKU5JG-14916-EN
5JG-14916-EP
5JG-14916-E1
5JG-14916-ER
5JG-14916-ES
5JG-14916-ET
5JG-14916-EU
Leak jet Rich
(STD)
Lean#60
#70
#80
#90
#100
#110
#1204JT-1494F-11
4JT-1494F-15
4JT-1494F-19
4JT-1494F-23
4JT-1494F-27
4JT-1494F-29
4JT-1494F-31

TUN
Vergaser-Einstellteile
BauteilGrö-
ßeTeilenum-
mer
Hauptdüse Fett
(STD)
MagerNr.190
Nr.188
Nr.185
Nr.182
Nr.180
Nr.178
Nr.175
Nr.172
Nr.1704MX-14943-45
4MX-14943-95
4MX-14943-44
4MX-14943-94
4MX-14943-43
4MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
Leerlaufdüse
Fett
(STD)
MagerNr.48
Nr.45
Nr.42
Nr.40
Nr.384MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
Düsennadel
Fett
(STD)
MagerOBEKN
OBEKP
OBEKQ
OBEKR
OBEKS
OBEKT
OBEKU5JG-14916-EN
5JG-14916-EP
5JG-14916-E1
5JG-14916-ER
5JG-14916-ES
5JG-14916-ET
5JG-14916-EU
Leckdüse Fett
(STD)
MagerNr.60
Nr.70
Nr.80
Nr.90
Nr.100
Nr.110
Nr.1204JT-1494F-11
4JT-1494F-15
4JT-1494F-19
4JT-1494F-23
4JT-1494F-27
4JT-1494F-29
4JT-1494F-31

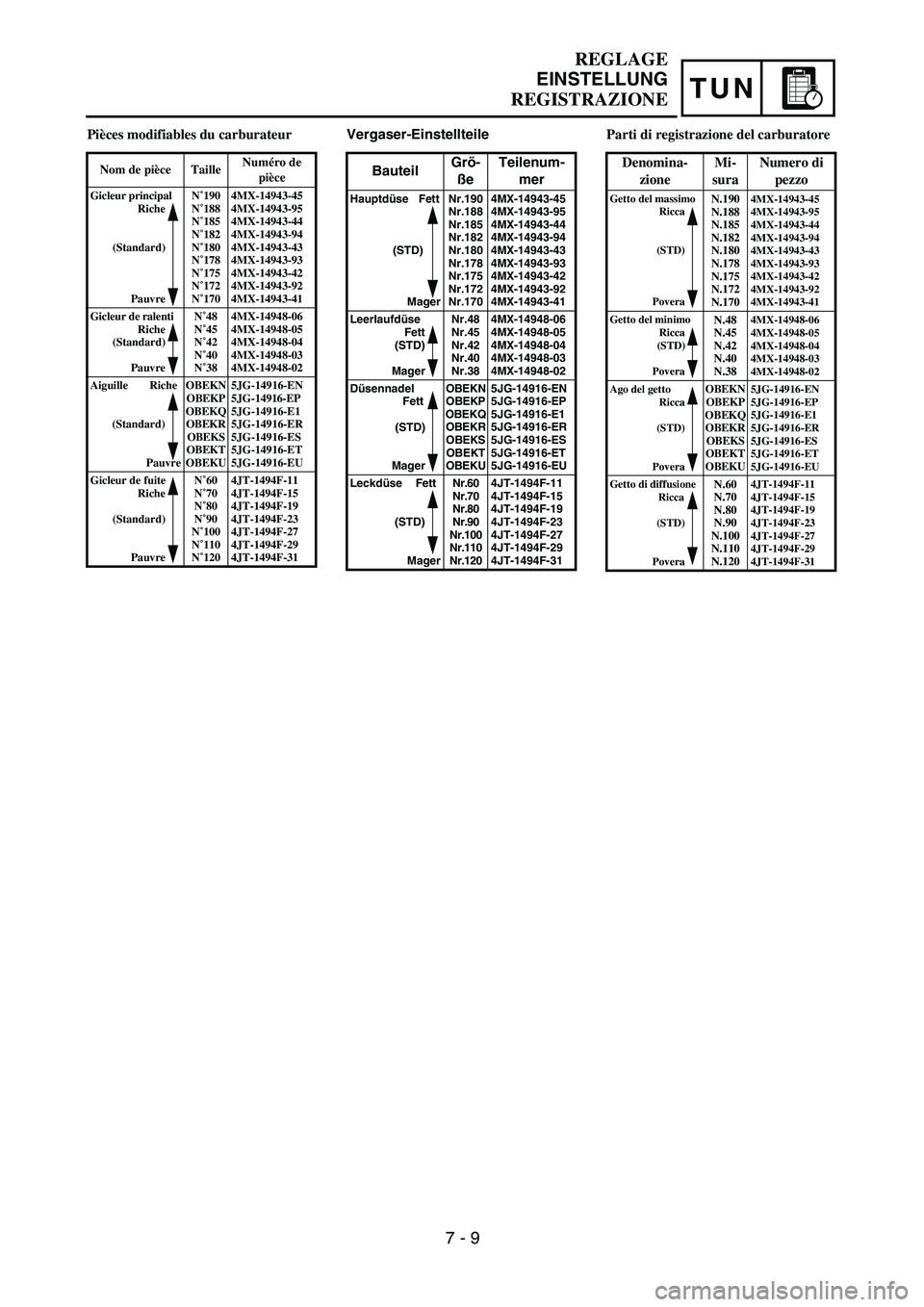

Pièces modifiables du carburateur
Nom de pièce TailleNuméro de
pièce
Gicleur principal
Riche
(Standard)
PauvreN˚190
N˚188
N˚185
N˚182
N˚180
N˚178
N˚175
N˚172
N˚1704MX-14943-45
4MX-14943-95
4MX-14943-44
4MX-14943-94
4MX-14943-43
4MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
Gicleur de ralenti
Riche
(Standard)
PauvreN˚48
N˚45
N˚42
N˚40
N˚384MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
Aiguille Riche
(Standard)
PauvreOBEKN
OBEKP
OBEKQ
OBEKR
OBEKS
OBEKT
OBEKU5JG-14916-EN
5JG-14916-EP
5JG-14916-E1
5JG-14916-ER
5JG-14916-ES
5JG-14916-ET
5JG-14916-EU
Gicleur de fuite
Riche
(Standard)
PauvreN˚60
N˚70
N˚80
N˚90
N˚100
N˚110
N˚1204JT-1494F-11
4JT-1494F-15
4JT-1494F-19
4JT-1494F-23
4JT-1494F-27
4JT-1494F-29
4JT-1494F-31
Parti di registrazione del carburatore
Denomina-
zione Mi-
suraNumero di
pezzo
Getto del massimo
Ricca
(STD)
PoveraN.190
N.188
N.185
N.182
N.180
N.178
N.175
N.172
N.1704MX-14943-45
4MX-14943-95
4MX-14943-44
4MX-14943-94
4MX-14943-43
4MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
Getto del minimo
Ricca
(STD)
Povera
N.48
N.45
N.42
N.40
N.384MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
Ago del getto
Ricca
(STD)
Povera
OBEKN
OBEKP
OBEKQ
OBEKR
OBEKS
OBEKT
OBEKU5JG-14916-EN
5JG-14916-EP
5JG-14916-E1
5JG-14916-ER
5JG-14916-ES
5JG-14916-ET
5JG-14916-EU
Getto di diffusione
Ricca
(STD)
Povera
N.60
N.70
N.80
N.90
N.100
N.110
N.1204JT-1494F-11
4JT-1494F-15
4JT-1494F-19
4JT-1494F-23
4JT-1494F-27
4JT-1494F-29
4JT-1494F-31
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 9

7 - 10
TUN
Examples of carburetor setting depending on symptom
This should be taken simply for an example. It is necessary to set the carburetor while checking
the operating conditions of the engine.
Symptom Setting Checking
At full throttle
Hard breathing
Shearing noise
Whitish spark plug
Lean mixtureIncrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged float valve seat
Clogged fuel hose
Clogged fuel cock
Check that the accelerator pump oper-
ates smoothly.
At full throttle
Speed pick-up stops
Slow speed pick-up
Slow response
Sooty spark plug
Rich mixtureDecrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged air filter
Fuel overflow from carburetor
Lean mixture Lower jet needle clip position.
(1 groove down)
The clip position is the jet needle
groove on which the clip is installed.
The positions are numbered from the
top.
Check that the accelerator pump oper-
ates smoothly. (except for rich mixture
symptom). Rich mixture Raise jet needle clip position.
(1 groove up)
1/4 ~ 3/4 throttle
Hard breathing
Lack of speedLower jet needle clip position.
(1 groove down)
1/4 ~ 1/2 throttle
Slow speed pick-up
Poor accelerationRaise jet needle clip position.
(1 groove up)
Closed to 1/4 throttle
Hard breathing
Speed downUse jet needle with a smaller diameter. Slow-speed-circuit passage
Clogged → Clean.
Overflow from carburetor
Closed to 1/4 throttle
Poor accelerationUse jet needle with a larger diameter.
Raise jet needle clip position. (1 groove
up)
Poor response in the low to
intermediate speedsRaise jet needle clip position.
If this has no effect, lower the jet needle
clip position.
Poor response when throttle
is opened quicklyCheck overall settings.
Use main jet with a lower calibration no.
Raise jet needle clip position.
(1 groove up)
If these have no effect, use a main jet
with a higher calibration no. and lower
the jet needle clip position.Check air filter for fouling.
Check that the accelerator pump oper-
ates smoothly.
Jet needleClip
Groobe 7 Groobe 6
Groobe 5
Groobe 4
Groobe 3
Groobe 2
Groobe 1
Leaner
↑
(Standard)
↓
Richer
*
SETTING

TUNREGLAGE

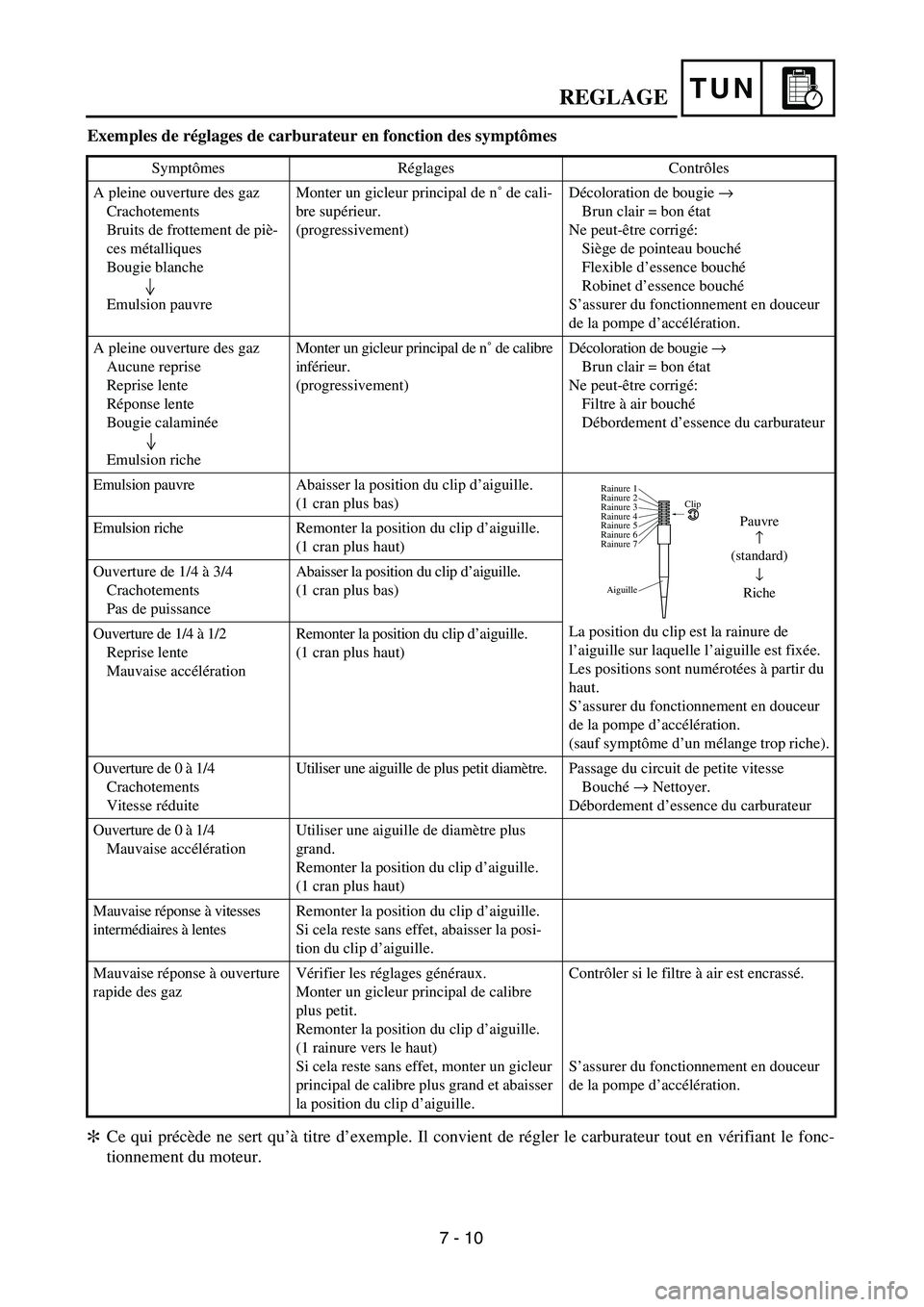

Exemples de réglages de carburateur en fonction des symptômes
Ce qui précède ne sert qu’à titre d’exemple. Il convient de régler le carburateur tout en vérifiant le fonc-
tionnement du moteur.
Symptômes Réglages Contrôles
A pleine ouverture des gaz
Crachotements
Bruits de frottement de piè-
ces métalliques
Bougie blanche
Emulsion pauvreMonter un gicleur principal de n˚ de cali-
bre supérieur.
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Siège de pointeau bouché
Flexible d’essence bouché
Robinet d’essence bouché
S’assurer du fonctionnement en douceur
de la pompe d’accélération.
A pleine ouverture des gaz
Aucune reprise
Reprise lente
Réponse lente
Bougie calaminée
Emulsion richeMonter un gicleur principal de n˚ de calibre
inférieur.
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Filtre à air bouché
Débordement d’essence du carburateur
Emulsion pauvreAbaisser la position du clip d’aiguille.
(1 cran plus bas)
La position du clip est la rainure de
l’aiguille sur laquelle l’aiguille est fixée.
Les positions sont numérotées à partir du
haut.
S’assurer du fonctionnement en douceur
de la pompe d’accélération.
(sauf symptôme d’un mélange trop riche). Emulsion richeRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 1/4 à 3/4
Crachotements
Pas de puissanceAbaisser la position du clip d’aiguille.
(1 cran plus bas)
Ouverture de 1/4 à 1/2
Reprise lente
Mauvaise accélérationRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 0 à 1/4
Crachotements
Vitesse réduiteUtiliser une aiguille de plus petit diamètre.Passage du circuit de petite vitesse
Bouché → Nettoyer.
Débordement d’essence du carburateur
Ouverture de 0 à 1/4
Mauvaise accélérationUtiliser une aiguille de diamètre plus
grand.
Remonter la position du clip d’aiguille.
(1 cran plus haut)
Mauvaise réponse à vitesses
intermédiaires à lentesRemonter la position du clip d’aiguille.
Si cela reste sans effet, abaisser la posi-
tion du clip d’aiguille.
Mauvaise réponse à ouverture
rapide des gazVérifier les réglages généraux.
Monter un gicleur principal de calibre
plus petit.
Remonter la position du clip d’aiguille.
(1 rainure vers le haut)
Si cela reste sans effet, monter un gicleur
principal de calibre plus grand et abaisser
la position du clip d’aiguille.Contrôler si le filtre à air est encrassé.
S’assurer du fonctionnement en douceur
de la pompe d’accélération.
AiguilleClip
Rainure 7 Rainure 6
Rainure 5
Rainure 4
Rainure 3
Rainure 2
Rainure 1
Pauvre
↑
(standard)
↓
Riche
*
7 - 10

TUNEINSTELLUNG

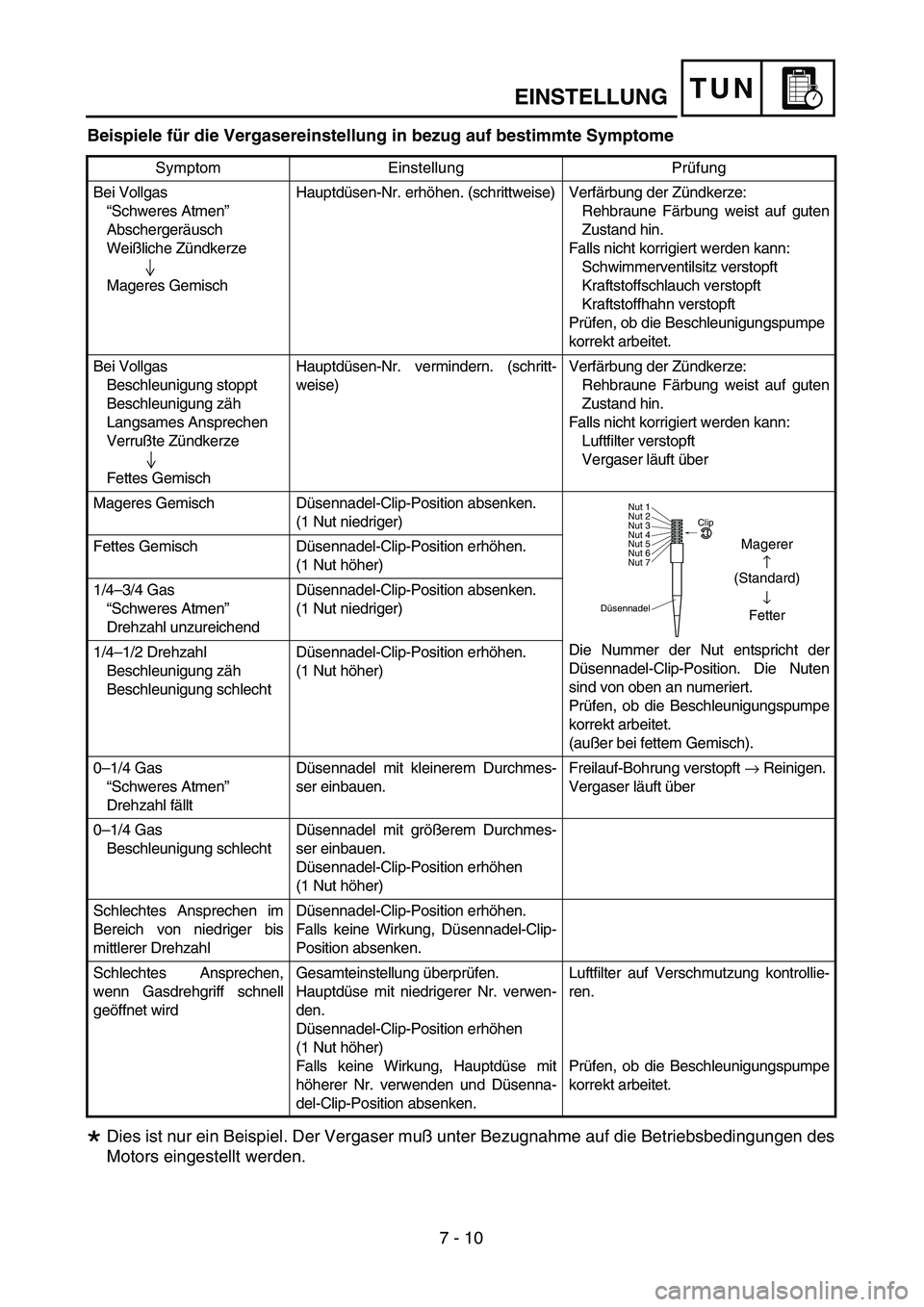

Beispiele für die Vergasereinstellung in bezug auf bestimmte Symptome
Dies ist nur ein Beispiel. Der Vergaser muß unter Bezugnahme auf die Betriebsbedingungen des
Motors eingestellt werden.
Symptom Einstellung Prüfung
Bei Vollgas
“Schweres Atmen”
Abschergeräusch
Weißliche Zündkerze
Mageres GemischHauptdüsen-Nr. erhöhen. (schrittweise) Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Schwimmerventilsitz verstopft
Kraftstoffschlauch verstopft
Kraftstoffhahn verstopft
Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
Bei Vollgas
Beschleunigung stoppt
Beschleunigung zäh
Langsames Ansprechen
Verrußte Zündkerze
Fettes GemischHauptdüsen-Nr. vermindern. (schritt-
weise)Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Luftfilter verstopft
Vergaser läuft über
Mageres Gemisch Düsennadel-Clip-Position absenken.
(1 Nut niedriger)
Die Nummer der Nut entspricht der
Düsennadel-Clip-Position. Die Nuten
sind von oben an numeriert.
Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
(außer bei fettem Gemisch). Fettes Gemisch Düsennadel-Clip-Position erhöhen.
(1 Nut höher)
1/4–3/4 Gas
“Schweres Atmen”
Drehzahl unzureichendDüsennadel-Clip-Position absenken.
(1 Nut niedriger)
1/4–1/2 Drehzahl
Beschleunigung zäh
Beschleunigung schlechtDüsennadel-Clip-Position erhöhen.
(1 Nut höher)
0–1/4 Gas
“Schweres Atmen”
Drehzahl fälltDüsennadel mit kleinerem Durchmes-
ser einbauen.Freilauf-Bohrung verstopft → Reinigen.
Vergaser läuft über
0–1/4 Gas
Beschleunigung schlechtDüsennadel mit größerem Durchmes-
ser einbauen.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)
Schlechtes Ansprechen im
Bereich von niedriger bis
mittlerer DrehzahlDüsennadel-Clip-Position erhöhen.
Falls keine Wirkung, Düsennadel-Clip-
Position absenken.
Schlechtes Ansprechen,
wenn Gasdrehgriff schnell
geöffnet wirdGesamteinstellung überprüfen.
Hauptdüse mit niedrigerer Nr. verwen-
den.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)
Falls keine Wirkung, Hauptdüse mit
höherer Nr. verwenden und Düsenna-
del-Clip-Position absenken.Luftfilter auf Verschmutzung kontrollie-
ren.
Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
DüsennadelClip
Nut 7 Nut 6
Nut 5
Nut 4
Nut 3
Nut 2
Nut 1
Magerer
↑
(Standard)
↓
Fetter
*
7 - 10
