Page 26 of 662
GEN
INFO
1 - 1
DESCRIPTION
EC100000
GENERAL INFORMATION
EC110000
DESCRIPTION
1
Clutch lever
2
Hot starter lever
3
Front brake lever
4
Throttle grip
5
Radiator cap
6
Fuel tank cap
7
Engine stop switch
8
Kickstarter crank
9
Fuel tank
0
Radiator
A
Coolant drain bolt
B
Rear brake pedal
C
Valve joint
D
Fuel cock
E
Cold starter knob
F
Drive chain
G
Air filter
H
Shift pedal
I
Dipstick
J
Front fork
NOTE:
The machine you have purchased may differ
slightly from those shown in the following.
Designs and specifications are subject to
change without notice.
Page 27 of 662
GEN
INFO
DESCRIPTION
FAHRZEUGBESCHREIBUNG
DESCRIZIONE
ALLGEMEINE
ANGABEN
FAHRZEUGBESCHREI-
BUNG
1
Kupplungshebel
2
Heißstarter-Hebel
3
Handbremshebel
4
Gasdrehgriff
5
Kühlerverschlußdeckel
6
Kraftstoffankverschluß
7
Motorstoppschalter
8
Kickstarterhebel
9
Kraftstofftank
0
Kühler
A
Kühlmittel-Ablaßschraube
B
Fußbremshebel
C
Auslaufschutzventil
D
Kraftstoffhahn
E
Kaltstarterknopf
F
Antriebskette
G
Luftfilter
H
Schalthebel
I
Meßstab
J
Teleskopgabel
HINWEIS:
Leichte Modell-Abweichungen
möglich.
Änderungen an Design und techni-
schen Daten jederzeit vorbehalten.
RENSEIGNEMENTS
GENERAUX
DESCRIPTION
1
Levier d’embrayage
2
Levier de démarreur à chaud
3
Levier de frein avant
4
Poignée des gaz
5
Bouchon de radiateur
6
Bouchon de réservoir de carburant
7
Coupe-circuit du moteur
8
Kick
9
Réservoir de carburant
0
Radiateur
A
Boulon de vidange du liquide de
refroidissement
B
Pédale de frein arrière
C
Joint de robinet
D
Robinet de carburant
E
Bouton de démarrage à froid
F
Chaîne de transmission
G
Filtre à air
H
Sélecteur
I
Jauge
J
Fourche avant
N.B.:
Votre machine diffère peut-être par-
tiellement de celle montrée sur ces
photos.
La conception et les caractéristiques
peuvent êtres changées sans préavis.
1 - 1
INFORMAZIONI
GENERALI
DESCRIZIONE
1
Leva della frizione
2
Leva dell’avviamento a caldo
3
Leva del freno anteriore
4
Manopola dell’acceleratore
5
Tappo del radiatore
6
Tappo del serbatoio del carburante
7
Interruttore di arresto motore
8Pedivella di avviamento
9Serbatoio del carburante
0Radiatore
ABullone di scarico del refrigerante
BPedale del freno posteriore
CGiunto a valvola
DRubinetto del carburante
EManopola di avviamento a freddo
FCatena di trasmissione
GFiltro aria
HPedale del cambio
IAstina dell’olio
JForcella anteriore
NOTA:
Il veicolo acquistato potrebbe differire
leggermente da quelli illustrati qui di
seguito.
I modelli e le specifiche sono soggetti
a variazioni senza preavviso.
1
Page 50 of 662
1 - 10
GEN
INFO
CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
ENGINE STOP SWITCH
The engine stop switch 1 is located on the left
handlebar. Continue pushing the engine stop
switch till the engine comes to a stop.
EC152000
CLUTCH LEVER
The clutch lever 1 is located on the left han-
dlebar; it disengages or engages the clutch.
Pull the clutch lever to the handlebar to disen-
gage the clutch, and release the lever to
engage the clutch. The lever should be pulled
rapidly and released slowly for smooth starts.
EC153000
SHIFT PEDAL
The gear ratios of the constant-mesh 5 speed
transmission are ideally spaced. The gears
can be shifted by using the shift pedal 1 on
the left side of the engine.
KICKSTARTER CRANK
Rotate the kickstarter crank 1 away from the
engine. Push the starter down lightly with your
foot until the gears engage, then kick smoothly
and forcefully to start the engine. This model
has a primary kickstarter crank so the engine
can be started in any gear if the clutch is dis-
engaged. In normal practices, however, shift to
neutral before starting.
1
EC155001
THROTTLE GRIP
The throttle grip 1 is located on the right han-
dlebar; it accelerates or decelerates the
engine. For acceleration, turn the grip toward
you; for deceleration, turn it away from you.

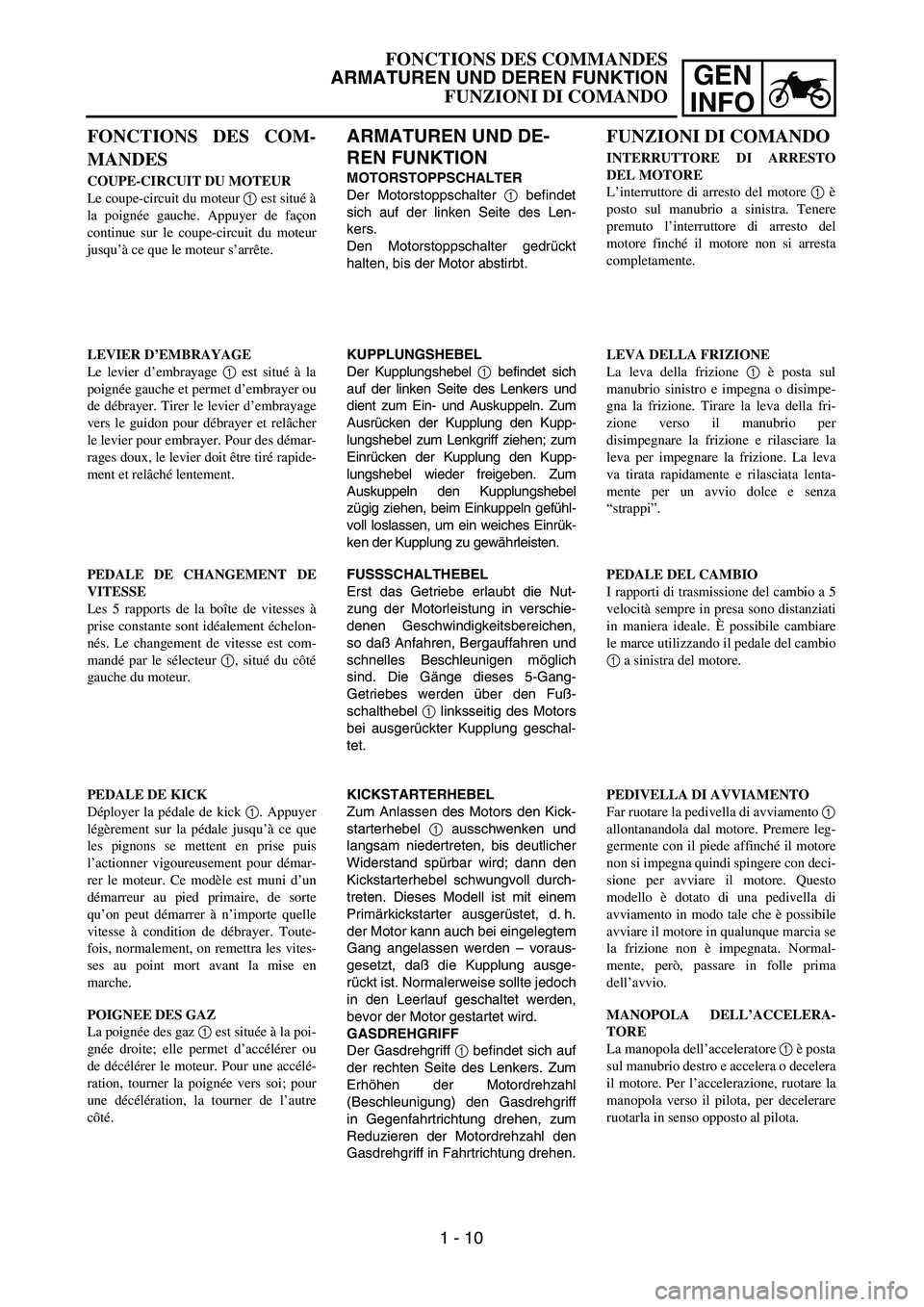

Page 51 of 662
GEN
INFO
FONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
FUNZIONI DI COMANDO
ARMATUREN UND DE-
REN FUNKTION
MOTORSTOPPSCHALTER
Der Motorstoppschalter 1 befindet
sich auf der linken Seite des Len-
kers.
Den Motorstoppschalter gedrückt
halten, bis der Motor abstirbt.
KUPPLUNGSHEBEL
Der Kupplungshebel 1 befindet sich
auf der linken Seite des Lenkers und
dient zum Ein- und Auskuppeln. Zum
Ausrücken der Kupplung den Kupp-
lungshebel zum Lenkgriff ziehen; zum
Einrücken der Kupplung den Kupp-
lungshebel wieder freigeben. Zum
Auskuppeln den Kupplungshebel
zügig ziehen, beim Einkuppeln gefühl-
voll loslassen, um ein weiches Einrük-
ken der Kupplung zu gewährleisten.
FUSSSCHALTHEBEL
Erst das Getriebe erlaubt die Nut-
zung der Motorleistung in verschie-
denen Geschwindigkeitsbereichen,
so daß Anfahren, Bergauffahren und
schnelles Beschleunigen möglich
sind. Die Gänge dieses 5-Gang-
Getriebes werden über den Fuß-
schalthebel 1 linksseitig des Motors
bei ausgerückter Kupplung geschal-
tet.
KICKSTARTERHEBEL
Zum Anlassen des Motors den Kick-
starterhebel 1 ausschwenken und
langsam niedertreten, bis deutlicher
Widerstand spürbar wird; dann den
Kickstarterhebel schwungvoll durch-
treten. Dieses Modell ist mit einem
Primärkickstarter ausgerüstet, d. h.
der Motor kann auch bei eingelegtem
Gang angelassen werden – voraus-
gesetzt, daß die Kupplung ausge-
rückt ist. Normalerweise sollte jedoch
in den Leerlauf geschaltet werden,
bevor der Motor gestartet wird.
GASDREHGRIFF
Der Gasdrehgriff 1 befindet sich auf
der rechten Seite des Lenkers. Zum
Erhöhen der Motordrehzahl
(Beschleunigung) den Gasdrehgriff
in Gegenfahrtrichtung drehen, zum
Reduzieren der Motordrehzahl den
Gasdrehgriff in Fahrtrichtung drehen.
FONCTIONS DES COM-
MANDES
COUPE-CIRCUIT DU MOTEUR
Le coupe-circuit du moteur 1 est situé à
la poignée gauche. Appuyer de façon
continue sur le coupe-circuit du moteur
jusqu’à ce que le moteur s’arrête.
LEVIER D’EMBRAYAGE
Le levier d’embrayage 1 est situé à la
poignée gauche et permet d’embrayer ou
de débrayer. Tirer le levier d’embrayage
vers le guidon pour débrayer et relâcher
le levier pour embrayer. Pour des démar-
rages doux, le levier doit être tiré rapide-
ment et relâché lentement.
PEDALE DE CHANGEMENT DE
VITESSE
Les 5 rapports de la boîte de vitesses à
prise constante sont idéalement échelon-
nés. Le changement de vitesse est com-
mandé par le sélecteur 1, situé du côté
gauche du moteur.
PEDALE DE KICK
Déployer la pédale de kick 1. Appuyer
légèrement sur la pédale jusqu’à ce que
les pignons se mettent en prise puis
l’actionner vigoureusement pour démar-
rer le moteur. Ce modèle est muni d’un
démarreur au pied primaire, de sorte
qu’on peut démarrer à n’importe quelle
vitesse à condition de débrayer. Toute-
fois, normalement, on remettra les vites-
ses au point mort avant la mise en
marche.
POIGNEE DES GAZ
La poignée des gaz 1 est située à la poi-
gnée droite; elle permet d’accélérer ou
de décélérer le moteur. Pour une accélé-
ration, tourner la poignée vers soi; pour
une décélération, la tourner de l’autre
côté.
FUNZIONI DI COMANDO
INTERRUTTORE DI ARRESTO
DEL MOTORE
L’interruttore di arresto del motore 1 è
posto sul manubrio a sinistra. Tenere
premuto l’interruttore di arresto del
motore finché il motore non si arresta
completamente.
LEVA DELLA FRIZIONE
La leva della frizione 1 è posta sul
manubrio sinistro e impegna o disimpe-
gna la frizione. Tirare la leva della fri-
zione verso il manubrio per
disimpegnare la frizione e rilasciare la
leva per impegnare la frizione. La leva
va tirata rapidamente e rilasciata lenta-
mente per un avvio dolce e senza
“strappi”.
PEDALE DEL CAMBIO
I rapporti di trasmissione del cambio a 5
velocità sempre in presa sono distanziati
in maniera ideale. È possibile cambiare
le marce utilizzando il pedale del cambio
1 a sinistra del motore.
PEDIVELLA DI AVVIAMENTO
Far ruotare la pedivella di avviamento 1
allontanandola dal motore. Premere leg-
germente con il piede affinché il motore
non si impegna quindi spingere con deci-
sione per avviare il motore. Questo
modello è dotato di una pedivella di
avviamento in modo tale che è possibile
avviare il motore in qualunque marcia se
la frizione non è impegnata. Normal-
mente, però, passare in folle prima
dell’avvio.
MANOPOLA DELL’ACCELERA-
TORE
La manopola dell’acceleratore 1 è posta
sul manubrio destro e accelera o decelera
il motore. Per l’accelerazione, ruotare la
manopola verso il pilota, per decelerare
ruotarla in senso opposto al pilota.
1 - 10
Page 52 of 662
1 - 11
GEN
INFO
CONTROL FUNCTIONS
EC156000
FRONT BRAKE LEVER
The front brake lever
1
is located on the right
handlebar. Pull it toward the handlebar to acti-
vate the front brake.
EC157000
REAR BRAKE PEDAL
The rear brake pedal
1
is located on the right
side of the machine. Press down on the brake
pedal to activate the rear brake.
EC158001
FUEL COCK
The fuel cock supplies fuel from the tank to
carburetor while filtering the fuel. The fuel cock
has the two positions:
OFF:With the lever in this position, fuel will not
flow. Always return the lever to this posi-
tion when the engine is not running.
ON: With the lever in this position, fuel flows
to the carburetor. Normal riding is done
with the lever in this position.
COLD STARTER KNOB
When cold, the engine requires a richer air-fuel
mixture for starting. A separate starter circuit,
which is controlled by the cold starter knob
1
,
supplies this mixture. Pull the cold starter knob
out to open the circuit for starting. When the
engine has warmed up, push it in to close the
circuit.
HOT STARTER LEVER
The hot starter lever
1
is used when starting a
warm engine.
Use the hot starter lever when starting the
engine again immediately after it was stopped
(the engine is still warm). Pulling the hot starter
lever injects secondary air to thin the air-fuel
mixture temporarily, allowing the engine to be
started more easily.
Page 64 of 662
1 - 17
GEN
INFO
STARTING AND BREAK-IN
BREAK-IN PROCEDURES
1. Before starting the engine, fill the fuel
tank with the fuel.
2. Perform the pre-operation checks on the
machine.
3. Start and warm up the engine. Check the
idle speed, and check the operation of
the controls and the engine stop switch.
Then, restart the engine and check its
operation within no more than 5 minutes
after it is restarted.
4. Operate the machine in the lower gears
at moderate throttle openings for five to
eight minutes.
5. Check how the engine runs when the
motorcycle is ridden with the throttle 1/4
to 1/2 open (low to medium speed) for
about one hour.
6. Restart the engine and check the opera-
tion of the machine throughout its entire
operating range. Restart the machine
and operate it for about 10 to 15 more
minutes. The machine will now be ready
to race.
CAUTION:
After the break-in or before each race,
you must check the entire machine for
loose fittings and fasteners as per
“TORQUE-CHECK POINTS”.
Tighten all such fasteners as required.
When any of the following parts have
been replaced, they must be broken in.
CYLINDER AND CRANKSHAFT:
About one hour of break-in operation is
necessary.
PISTON, RING, VALVES, CAMSHAFTS
AND GEARS:
These parts require about 30 minutes of
break-in operation at half-throttle or less.
Observe the condition of the engine care-
fully during operation.
Page 73 of 662
GEN
INFO
NETTOYAGE ET RANGEMENT
REINIGUNG UND STILLEGUNG
PULIZIA ED IMMAGAZZINAGGIO
STILLEGUNG
Vor einer mehr als zweimonatigen
Stillegung sollten einige Schutzvor-
kehrungen getroffen werden, um
Schäden zu verhindern. Das Fahr-
zeug zuerst gründlich reinigen und
dann folgendermaßen zur Stillegung
vorbereiten:
1. Kraftstofftank, Kraftstoffleitun-
gen und Vergaser-Schwim-
merkammer entleeren.
2. Die Zündkerze herausschrau-
ben, ungefähr einen Teelöffel
Motoröl in die Kerzenbohrung
geben und die Zündkerze wie-
der hineinschrauben. Bei ge-
drücktem Motorstoppschalter
den Kickstarter mehrmals
durchtreten, um das Öl in der
Zylinderlaufbuchse zu vertei-
len.
3. Die Antriebskette lösen,
gründlich reinigen und dann
schmieren. Die Kette wieder
montieren oder in einem am
Rahmen befestigten Plastik-
beutel aufbewahren.
4. Alle Seilzüge ölen.
5. Das Fahrzeug ganz aufbok-
ken, um beide Räder vom Bo-
den abzuheben.
6. Eine Plastiktüte über die
Schalldämpferöffnung stül-
pen, um Eindringen von
Feuchtigkeit zu verhindern.
7. Bei Lagerung in extrem feuch-
ter oder salzhaltiger Luft auf
alle Metalloberflächen einen
dünnen Ölfilm auftragen. Je-
doch niemals Gummiteile oder
den Sitzbankbezug einölen.
HINWEIS:
Anfallende Reparaturen vor der Still-
legung ausführen. RANGEMENT
Si l’on remise la machine pour 60 jours
ou plus, il faut prendre des mesures de
conservation pour éviter sa détérioration.
Après un nettoyage soigné, préparer la
machine de la manière suivante:
1. Vider le réservoir, les conduites
d’essence et la cuve du carbura-
teur.
2. Déposer la bougie, verser une
cuillère à soupe d’huile moteur
SAE 10W-30 dans le trou de bou-
gie, et la remettre en place.
Coupe-circuit à la position arrêt,
donner plusieurs coups de kick
pour enduire le cylindre d’huile.
3. Déposer la chaîne, la nettoyer soi-
gneusement au dissolvant et
lubrifier. Remonter la chaîne ou
la ranger dans un sachet plastique
fermé fixé au cadre.
4. Lubrifier tous les câbles de com-
mande.
5. Mettre le cadre sur plots pour
soulever les roues du sol.
6. Fixer un sachet plastique sur la
sortie du pot d’échappement pour
éviter l’introduction d’humidité.
7. Si la machine est placée dans une
atmosphère humide ou marine,
enduire toutes les surfaces métal-
liques nues d’une fine couche
d’huile. Ne pas appliquer d’huile
sur les parties en caoutchouc ou
sur la selle.
N.B.:
Avant de ranger la machine, effectuer
toutes les réparations nécessaires.IMMAGAZZINAGGIO
Se il veicolo va immagazzinato 60 giorni
o oltre, è necessario prendere alcune
misure precauzionali per evitarne il dete-
rioramento. Dopo aver pulito accurata-
mente il veicolo, prepararlo nel modo
seguente:
1. Scaricare il serbatoio del carbu-
rante, le linee carburante e la
vaschetta del galleggiante del car-
buratore.
2. Rimuovere la candela, versare un
cucchiaio di olio motore SAE
10W-30 nel foro della candela e
reinserire la candela. Con l’inter-
ruttore di arresto del motore pre-
muto, agire sulla pedivella di
avviamento più volte in modo da
ricoprire d’olio le pareti dei cilin-
dri.
3. Rimuovere la catena di trasmis-
sione, pulirla accuratamente con
un solvente e lubrificarla. Rimon-
tarla o conservarla in un sacchetto
di plastica legato al telaio.
4. Lubrificare tutti i cavi dei
comandi.
5. Bloccare in alto il telaio in modo
da sollevare le ruote dal terreno.
6. Legare un sacchetto di plastica
sul tubo di scarico per impedire la
penetrazione dell’umidità.
7. Se il veicolo viene immagazzi-
nato in un ambiente umido o con
aria salmastra, ricoprire tutte le
superfici in metallo esposte con
un leggero strato d’olio. Non
applicare olio sui componenti in
gomma o al rivestimento della
sella.
NOTA:
Effettuare tutti gli eventuali interventi di
riparazione necessari prima di immagaz-
zinare il veicolo.
1 - 20
Page 84 of 662
SPEC
2 - 11
MAINTENANCE SPECIFICATIONS
NOTE:
- marked portion shall be checked for torque tightening after break-in or before each race. Silencer M8
×
1.25 2 35 3.5 25
Silencer clamp M8
×
1.25 1 16 1.6 11
Crankcase M6
×
1.0 11 12 1.2 8.7
Crankcase bearing stopper M6 × 1.0 11 10 1.0 7.2
Crankcase bearing stopper (crankshaft) M6 × 1.0 4 10 1.0 7.2
Left crankcase cover M6 × 1.0 8 10 1.0 7.2
Right crankcase cover M6 × 1.0 8 10 1.0 7.2
Clutch cover M6 × 1.0 7 10 1.0 7.2
Crankcase oil drain bolt M10 × 1.25 1 20 2.0 14
Drive chain sprocket cover M6 × 1.0 2 8 0.8 5.8
Kick shaft ratchet wheel guide M6 × 1.0 2 12 1.2 8.7
Kickstarter crank M8 × 1.25 1 33 3.3 24
Primary drive gear M18 × 1.0 1 75 7.5 54
Clutch spring M6 × 1.0 5 8 0.8 5.8
Clutch boss M16 × 1.0 1 60 6.0 43
Push lever shaft M6 × 1.0 1 10 1.0 7.2
Drive sprocket M18 × 1.0 1 75 7.5 54
Drive axle oil seal stopper M6 × 1.0 2 10 1.0 7.2
Segment M8 × 1.25 1 30 3.0 22
Shift guide M6 × 1.0 2 10 1.0 7.2
Stopper lever M6 × 1.0 1 10 1.0 7.2
Shift pedal M6 × 1.0 1 12 1.2 8.7 Part to be tightened Thread size Q’tyTightening torque
Nm m·kg ft·lb
Page 117 of 662
2 - 10
SPEC
Bauteil Gewinde Anz.Anzugs-
moment
Nm m·kg ft·lb
Zündkerze M10S
×
1,0 1 13 1,3 9,4
Zündkerzenstecker M6
×
1,0 10 10 1,0 7,2
Zylinderkopf-Blindstopfenschraube M12
×
1,0 1 28 2,8 20
Zylinderkopf (Stiftschraube) M6
×
1,0 2 7 0,7 5,1
(Stiftschraube) M8
×
1,25 1 15 1,5 11
(Schraube) M9
×
1,25 4 38 3,8 27
(Mutter) M6
×
1,0 2 10 1,0 7,2
Zylinderkopfdeckel M6
×
1,0 2 10 1,0 7,2
Zylinder M6
×
1,0 1 10 1,0 7,2
Ausgleichergewicht M6
×
1,0 2 10 1,0 7,2
Ausgleichswellen-Abtriebsrad M14
×
1,0 1 50 5,0 36
Steuerkettenführung (Einlaßseite) M6
×
1,0 2 10 1,0 7,2
Steuerkettenspanner M6
×
1,0 2 10 1,0 7,2
Steuerketten-Spannkappenschraube M6
×
1,0 1 7 0,7 5,1
Flügelrad M8
×
1,25 1 14 1,4 10
Kühlwasserschlauchschelle M6
×
1,0 8 2 0,2 1,4
Kühlmittel-Ablaßschraube M6
×
1,0 1 10 1,0 7,2
Wasserpumpengehäuse M6
×
1,0 4 10 1,0 7,2
Kühler M6
×
1,0 6 10 1,0 7,2
Kühlerschutz M6
×
1,0 2 10 1,0 7,2
Kühlerleitung M6
×
1,0 1 10 1,0 7,2
Ölpumpendeckel M4
×
0,7 1 2 0,2 1,4
Ölpumpe M6
×
1,0 3 10 1,0 7,2
Ölfiltereinsatz-Ablaufstutzen M6
×
1,0 1 10 1,0 7,2
Ölfilterelement-Abdeckung M6
×
1,0 2 10 1,0 7,2
Ölfilter M6
×
1,0 2 10 1,0 7,2
Ölzufuhrleitung 1 (M10) M10
×
1,25 1 20 2,0 14
(M8) M8
×
1,25 2 18 1,8 13
Ölschlauch M6
×
1,0 2 8 0,8 5,8
Ölschlauchschelle—2 2 0,2 1,4
Ölfilter und Rahmen M14
×
1,5 1 70 7,0 50
Vergaserverbindung-Klammer M4
×
0,7 2 3 0,3 2,2
Ansaugluftstutzen-Schlauchschelle M6
×
1,0 1 3 0,3 2,2
Gasseilzug (Zug) M6
×
1,0 1 4 0,4 2,9
Gasseilzug (Rückzug) M12
×
1,0 1 11 1,1 8,0
Gasdrehgriff-Gehäusedeckel M5
×
0,8 2 4 0,4 2,9
Heißstarter-Plunger M12
×
1,0 1 2 0,2 1,4
Luftfiltergehäuse M6
×
1,0 2 8 0,8 5,8
Luftfilterverbindung und Luftfiltergehäuse M5
×
0,8 1 4 0,4 2,9
Luftfiltereinsatz M6
×
1,0 1 2 0,2 1,4
Krümmer (Mutter) M8
×
1,25 1 13 1,3 9,4
(Schraube) M8
×
1,25 1 24 2,4 17
Krümmerschutz M6
×
1,0 3 10 1,0 7,2
WARTUNGSDATEN
Page 121 of 662
2 - 14
SPEC
HINWEIS:
1. Zuerst die Lenkkopfmutter auf etwa 38 Nm (3,8 m • kg, 27 ft • lb) mit dem Standard-Lenkkopf-
mutternschlüssel festziehen, und dann die Lenkkopfmutter um eine Umdrehung lösen.
2. Die Lenkkopfmutter auf 7 Nm (0,7 m • kg, 5,1 ft • lb) festziehen. Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg ft·lb
Oberbügel und Außenröhre M8 × 1,25 4 23 2,3 17
Unterbügel und Außenröhre M8 × 1,25 4 20 2,0 14
Oberbügel und Lenkschaft M24 × 1,0 1 145 14,5 105
Lenkerhalter und Oberbügel M8 × 1,25 4 28 2,8 20
Lenkschaft und Lenkringmutter M28 × 1,0 1 Siehe HINWEIS.
Telegabel und Telegabelkappenschraube M51 × 1,5 2 30 3,0 22
Telegabel und Basisventil M30 × 1,0 2 55 5,5 40
Telegabelkappenschraube und Dämpferstange M12 × 1,25 2 29 2,9 21
Telegabelentlüftungsschraube und Telegabel-
kappenschraubeM5 × 0,8 2 1 0,1 0,7
Telegabel und Telegabelschutz M6 × 1,0 6 10 1,0 7,2
Telegabel und Bremsschlauchführung M6 × 1,0 1 4 0,4 2,9
Telegabel und Bremsschlauchhalter M6 × 1,0 2 10 1,0 7,2
Telegabel und Bremsschlauchabdeckung (M8) M8 × 1,25 1 16 1,6 11
(M6) M6 × 1,0 1 7 0,7 5,1
Gasdrehgriffkappe M5 × 0,8 2 4 0,4 2,9
Frontbrems-Hauptzylinder M6 × 1,0 2 9 0,9 6,5
Bremshebel-Befestigungsschraube M6 × 1,0 1 6 0,6 4,3
Bremshebel-Befestigungsmutter M6 × 1,0 1 6 0,6 4,3
Bremshebel-Positionierungssperrmutter M6 × 1,0 1 5 0,5 3,6
Kupplungshebelhalter M5 × 0,8 2 4 0,4 2,9
Kupplungshebel-Befestigungsmutter M6 × 1,0 1 4 0,4 2,9
Heißstarter-Hebelhalter M5 × 0,8 2 4 0,4 2,9
Frontbremsen-Hauptzylinderkappe M4 × 0,7 2 2 0,2 1,4
Frontbremsschlauch-Verbindungsschraube M10 × 1,25 2 30 3,0 22
Frontbremssattel M8 × 1,25 2 23 2,3 17
Bremklotzstopfen M10 × 1,0 2 3 0,3 2,2
Frontbremssattel und Bremsklotz M10 × 1,0 1 18 1,8 13
Hinterradbremssattel und Bremsklotz M10 × 1,0 1 18 1,8 13
Bremssattel und Entlüftungsschraube M8 × 1,25 2 6 0,6 4,3
Vorderradachse und Achsmutter M16 × 1,5 1 105 10,5 75
Vorderradachshalter M8 × 1,25 4 23 2,3 17
Vorderradbremsscheibe M6 × 1,0 6 12 1,2 8,7
Hinterradbremsscheibe M6 × 1,0 6 14 1,4 10
Bremspedal M8 × 1,25 1 26 2,6 19
Hinterradbrems-Hauptzylinder M6 × 1,0 2 11 1,1 8,0
Hinterer Bremshauptzylinder-Deckel M4 × 0,7 2 2 0,2 1,4
Hinterradbremsschlauch-Verbindungsschraube M10 × 1,25 2 30 3,0 22
Hinterradachse und Achsmutter M20 × 1,5 1 125 12,5 90
WARTUNGSDATEN
