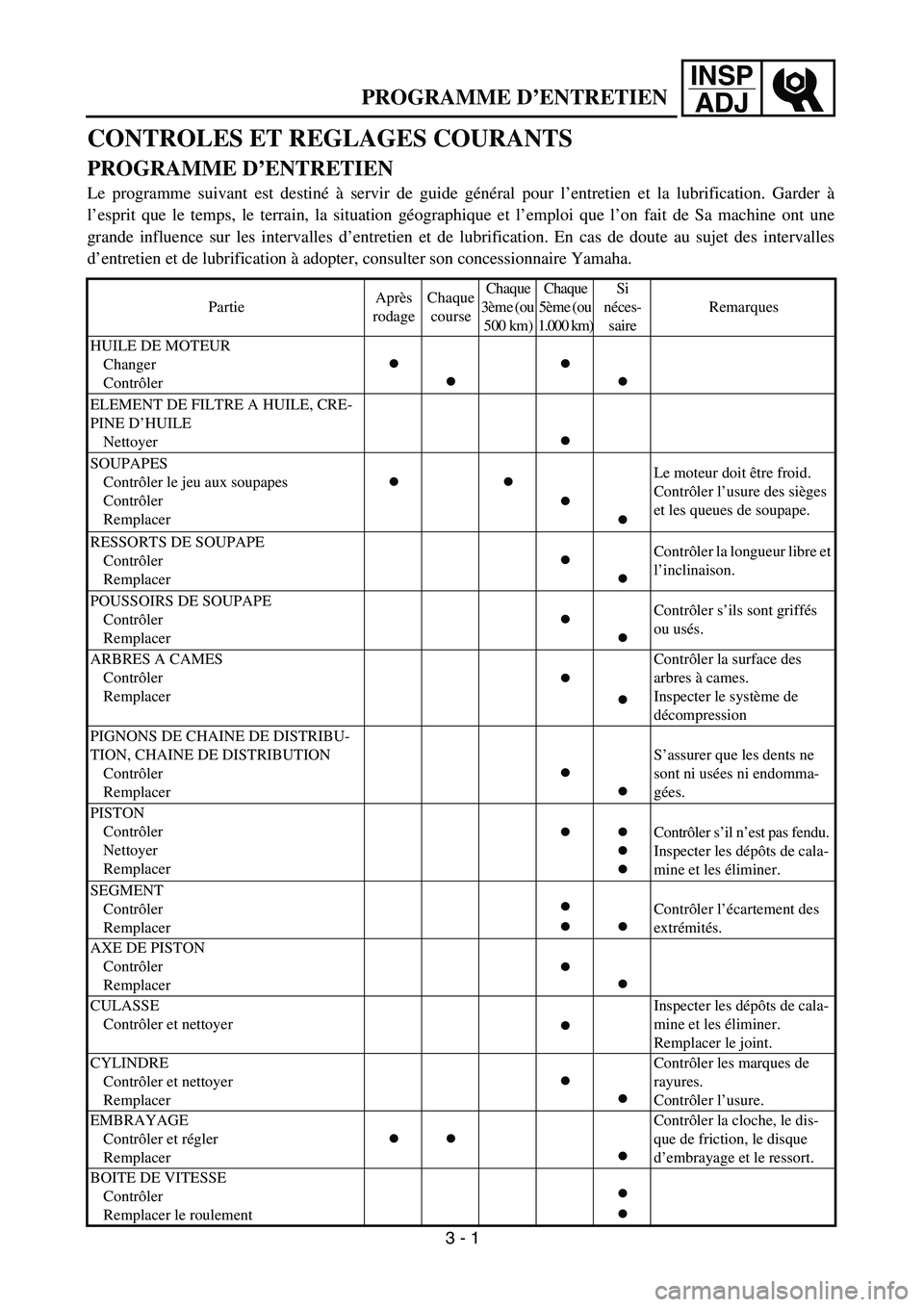

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à
l’esprit que le temps, le terrain, la situation géographique et l’emploi que l’on fait de Sa machine ont une
grande influence sur les intervalles d’entretien et de lubrification. En cas de doute au sujet des intervalles
d’entretien et de lubrification à adopter, consulter son concessionnaire Yamaha.
PartieAprès
rodageChaque
courseChaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
HUILE DE MOTEUR
Changer
Contrôler
●
●●
●
ELEMENT DE FILTRE A HUILE, CRE-
PINE D’HUILE
Nettoyer
●
SOUPAPES
Contrôler le jeu aux soupapes
Contrôler
Remplacer
●●
●
●
Le moteur doit être froid.
Contrôler l’usure des sièges
et les queues de soupape.
RESSORTS DE SOUPAPE
Contrôler
Remplacer
●
●
Contrôler la longueur libre et
l’inclinaison.
POUSSOIRS DE SOUPAPE
Contrôler
Remplacer
●
●
Contrôler s’ils sont griffés
ou usés.
ARBRES A CAMES
Contrôler
Remplacer
●
●
Contrôler la surface des
arbres à cames.
Inspecter le système de
décompression
PIGNONS DE CHAINE DE DISTRIBU-
TION, CHAINE DE DISTRIBUTION
Contrôler
Remplacer
●
●
S’assurer que les dents ne
sont ni usées ni endomma-
gées.
PISTON
Contrôler
Nettoyer
Remplacer
●●
●
●
Contrôler s’il n’est pas fendu.
Inspecter les dépôts de cala-
mine et les éliminer.
SEGMENT
Contrôler
Remplacer
●
●●
Contrôler l’écartement des
extrémités.
AXE DE PISTON
Contrôler
Remplacer
●
●
CULASSE
Contrôler et nettoyer
●
Inspecter les dépôts de cala-
mine et les éliminer.
Remplacer le joint.
CYLINDRE
Contrôler et nettoyer
Remplacer
●
●
Contrôler les marques de
rayures.
Contrôler l’usure.
EMBRAYAGE
Contrôler et régler
Remplacer
●●
●
Contrôler la cloche, le dis-
que de friction, le disque
d’embrayage et le ressort.
BOITE DE VITESSE
Contrôler
Remplacer le roulement
●
●
3 - 1

INSP
ADJ

WARTUNGSINTERVALLE UND SCHMIERDIENST
REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN
WARTUNGSINTERVALLE UND SCHMIERDIENST
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richt-
werte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Ein-
satzgebiet können in Abweichung des regelmäßigen Wartungsplans kürzere
Intervalle notwendig
werden. Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren
Yamaha-Händler.

BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
MOTORÖL
Erneuern
Prüfen
●
●●
●
ÖLFILTER EINSATZ, ÖISIEß
Reinigen
●
VENTILE
Ventilspiel kontrollieren
Prüfen
Erneuern
●●
●
●
Bei kaltem Motor!
Ventilsitze und -schafte
auf Verschleiß prüfen.
VENTILFEDERN
Prüfen
Erneuern
●
●
Ungespannte Länge und
Rechtwinkligkeit prüfen.
TASSENSTÖSSEL
Prüfen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
NOCKENWELLEN
Prüfen
Erneuern
●
●
Oberfläche prüfen.
Das Dekompressionssy-
stem kontrollieren.
NOCKENWELLENRÄDER STEUER-
KETTE
Prüfen
Erneuern
●
●
Auf Zahnverschleiß und
Beschädigung prüfen.
KOLBEN
Prüfen
Reinigen
Erneuern
●●
●
●
Auf Riefen prüfen.
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
KOLBENRINGE
Prüfen
Erneuern
●
●●
Stoßspiel kontrollieren.
KOLBENBOLZEN
Prüfen
Erneuern
●
●
ZYLINDERKOPF
Prüfen und reinigen
●
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
Dichtung prüfen.
ZYLINDER
Prüfen und reinigen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
KUPPLUNG
Prüfen und einstellen
Erneuern
●●
●
Gehäuse, Reib- und
Stahlscheiben sowie
Feder prüfen
3 - 1

INSP
ADJ
CONTROLE DE LA FOURCHE AVANT
TELESKOPGABEL KONTROLLIEREN
ISPEZIONE FORCELLA ANTERIORE
3. Einstellen:
Antriebsketten-Durchhang
Arbeitsschritte:
Achsmutter 1 und Sicherungs-
muttern 2 lockern.
Einstellschrauben 3 verdre-
hen, bis der vorgeschriebene
Kettendurchhang erreicht ist.
Zum Straffen der Kette die Ein-
stellschraube 3 gegen den
Uhrzeigersinn drehen.
Zu Lockern der Kette die Ein-
stellschraube 3 im Uhrzei-
gersinn drehen und das Rad
nach vorne drücken.
Beide Kettenspanner jeweils
gleichmäßig einstellen, damit
die Ausrichtung sich nicht ver-
stellt. (Die Markierungen a auf
beiden Kettenspannern dienen
zum korrekten Ausrichten des
Hinterrads.)
HINWEIS:
Die Kette muß von hinten blik-
kend mit dem Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte An-
triebsketle verursacht erhöh-
ten Verschleiß von Motor, La-
gern und anderen wichtigen
Bauteilen. Daher darauf achten,
daß der Kettendurchhang sich
im Sollbereich befindet.
Achsmutter festziehen. Dabei
die Antriebskette nach unten
drücken.
T R..
Achsmutter:
125 Nm
(12,5 m • kg, 90 ft • lb)
Sicherungsmuttern festziehen.
T R..
Muttern:
16 Nm
(1,6 m • kg, 11 ft • lb)
TELESKOPGABEL KONTROLLIE-
REN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Gabel mehrmals tief ein-
und ausfedern lassen.
Schwergängigkeit, Undich-
tigkeit → Instand setzen
oder erneuern. 3. Régler:
Flèche de chaîne de transmis-
sion
Etapes de réglage de flèche de
chaîne de transmission:
Desserrer l’écrou d’axe 1 et les
contre-écrous 2.
Régler la flèche de chaîne de trans-
mission en tournant les dispositifs
de réglage 3.
Pour tendre → Tourner le disposi-
tif de réglage 3 à gauche.
Pour détendre → Tourner le dispo-
sitif de réglage 3 à droite et
pousser le roue vers l’avant.
Tourner chaque dispositif exacte-
ment du même nombre de tours
pour conserver l’alignement cor-
rect de la roue. (Les repères a
figurent de chaque côté sur les ten-
deurs de chaîne de transmission.)
N.B.:
Tourner le tendeur pour que la chaîne
de transmission soit alignée avec la
couronne, vue par l’arrière.
ATTENTION:
Une chaîne de transmission trop
tendue impose des efforts excessifs
au moteur et aux organes de trans-
mission; maintenir la tension de la
chaîne dans les limites spécifiées.
Serrer l’écrou de l’axe tout en
enfonçant la chaîne de transmis-
sion.
T R..
Ecrou d’axe:
125 Nm
(12,5 m • kg, 90 ft • lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm
(1,6 m • kg, 11 ft • lb)
CONTROLE DE LA FOURCHE
AVANT
1. Contrôler:
Action régulière de la fourche
avant
Actionner le frein avant et don-
ner un coup à la fourche avant.
Action irrégulière/fuites
d’huile → Réparer ou rempla-
cer.3. Regolare:
Allentamento catena di tra-
smissione
Fasi di regolazione allentamento
catena di trasmissione:
Svitare il dado 1 e i controdadi 2
dell’asse.
Regolare la tensione della catena di
trasmissione ruotando i registri 3.
Per tendere → Ruotare il registro
3 in senso antiorario.
Per allentare → Ruotare il registro
3 in senso orario e spingere in
avanti la ruota.
Ruotare i due registri in modo esat-
tamente uguale per mantenere il
corretto allineamento delle ruote.
(Sono presenti riferimenti a su
ogni lato del tenditore).
NOTA:
Ruotare il registro in modo tale che la
catena di trasmissione, vista dal retro,
sia in linea con la corona dentata.
ATTENZIONE:
Un allentamento esiguo sovraccari-
cherebbe il motore e altri pezzi fon-
damentali, pertanto mantenere
l’allentamento entro i limiti specifi-
cati.
Serrare il dado dell’asse abbas-
sando la catena di trasmissione.
T R..
Dado dell’asse:
125 Nm
(12,5 m • kg, 90 ft • lb)
Serrare i controdadi.
T R..
Controdado:
16 Nm
(1,6 m • kg, 11 ft • lb)
ISPEZIONE FORCELLA ANTE-
RIORE
1. Ispezionare:
Funzionamento senza attrito
della forcella anteriore
Agire sul freno anteriore e sol-
lecitare la forcella anteriore.
Movimento non agevole/per-
dita d’olio → Riparare o sosti-
tuire.
3 - 33

INSP
ADJ
NETTOYAGE DE BAGUE D’ETANCHEITE ET DE JOINT ANTIPOUSSIERE DE FOURCHE AVANT/
PURGE DE L’AIR DE LA FOURCHE AVANT/
REGLAGE DE LA FORCE D’AMORTISSEMENT DE DETENTE DE LA FOURCHE AVANT
GABELDICHTRING UND STAUBMANSCHETTE REINIGEN/
TELESKOPKABEL-INNENDRUCKVERRINGERUNG/TELESKOPGABEL-ZUGSTUFENDÄMPFUNG EINSTELLEN
PULIZIA DEL PARAOLIO E DEL PARAPOLVERE DELLE FORCELLE ANTERIORI/
ALLEGGERIMENTO DELLA PRESSIONE INTERNA DELLA FORCELLA ANTERIORE/
REGOLAZIONE DELLA FORZA DI SMORZAMENTO DI ESPANSIONE DELLA FORCELLA ANTERIORE
GABELDICHTRING UND STAUB-
MANSCHETTE REINIGEN
1. Demontieren:
Protektor
Staubmanschette 1
HINWEIS:
Einen dünen Schraubendreher ver-
wenden und vorsichtig vorgehen, um
das Standrohr und die Staubman-
schette nicht zu beschädigen.
2. Reinigen:
Staubmanschette a
Dichtring b
HINWEIS:
Dichtring und Staubmanschette
nach jeder Fahrt reinigen.
Lithiumfett auf das Standrohr auf-
tragen.
TELESKOPKABEL-INNENDRUCK-
VERRINGERUNG
HINWEIS:
Wenn die Bewegung der Teleskop-
gabel sich beim Fahren zu steif an-
fühlt, verringern Sie den Innendruck
der Teleskopgabel.
1. Den Motor auf einem geeigne-
ten Ständer aufbocken, um
das Vorderrad vom Boden ab-
zuheben.
2. Die Luftablaßschraube 1 de-
montieren, und den Innen-
druck aus der Teleskopgabel
ablassen.
3. Einbauen:
Entlüftungsschraube
TELESKOPGABEL-ZUGSTUFEN-
DÄMPFUNG EINSTELLEN
1. Einstellen:
Zugstufendämpfung
(die Einstellschraube 1 ver-
drehen)
Die Einstellschraube 1 nach a
drehen, um die Zugstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Zugstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
NETTOYAGE DE BAGUE D’ETAN-
CHEITE ET DE JOINT ANTIPOUS-
SIERE DE FOURCHE AVANT
1. Déposer:
Protection
Joint antipoussière 1
N.B.:
Utiliser un petit tournevis et faire atten-
tion à ne pas endommager le fourreau de
fourche interne ni le cache-poussière.
2. Nettoyer:
Joint antipoussière a
Bague d’étanchéité b
N.B.:
Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
Appliquer la graisse à base de savon
au lithium sur le tube interne.
PURGE DE L’AIR DE LA FOUR-
CHE AVANT
N.B.:
Si le mouvement initial de la fourche
avant montre une certaine raideur à l’uti-
lisation, purger l’air de la fourche avant.
1. Surélever la fourche avant en pla-
çant un support adéquat sous le
moteur.
2. Enlever la vis de purge d’air 1
pour purger la fourche avant.
3. Monter :
Vis de purge d’air
REGLAGE DE LA FORCE D’AMOR-
TISSEMENT DE DETENTE DE LA
FOURCHE AVANT
1. Régler:
Force d’amortissement de
détente
En tournant le dispositif de
réglage 1.
Plus dur a → Augmenter la force
d’amortissement de détente.
(Visser le dispositif de réglage
1.)
Plus mou b → Diminuer la force
d’amortissement de détente.
(Dévisser le dispositif de réglage
1.)
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
PULIZIA DEL PARAOLIO E DEL
PARAPOLVERE DELLE FOR-
CELLE ANTERIORI
1. Rimuovere:
Dispositivo di protezione
Guarnizione parapolvere 1
NOTA:
Utilizzare un cacciavite sottile facendo
attenzione a non danneggiare il tubo di
forza e il parapolvere.
2. Pulire:
Guarnizione parapolvere a
Paraolio b
NOTA:
Pulire il parapolvere e il paraolio dopo
ogni corsa.
Applicare grasso a base di sapone di
litio sul tubo di forza.
ALLEGGERIMENTO DELLA
PRESSIONE INTERNA DELLA
FORCELLA ANTERIORE
NOTA:
Se il movimento iniziale della forcella
anteriore sembra rigido durante una
corsa, alleggerire la pressione interna
della forcella anteriore.
1. Sollevare la ruota anteriore collo-
cando un supporto appropriato
sotto il motore.
2. Rimuovere la vite di spurgo
dell’aria 1 e sfogare la pressione
interno dalla forcella anteriore.
3. Installare:
Vite di spurgo dell’aria
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO DI ESPANSIONE
DELLA FORCELLA ANTERIORE
1. Regolare:
Forza di smorzamento di
espansione
Ruotando il registro 1.
Maggiore rigidità a → Aumentare
la forza di smorzamento di
espansione. (Avvitare il registro
1).
Minore rigidità b → Ridurre la
forza di smorzamento di espan-
sione. (Svitare il registro 1).
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
3 - 34

INSP
ADJ
REGLAGE DE LA FORCE D’AMORTISSEMENT
DE DETENTE DE L’AMORTISSEUR ARRIERE
FEDERBEIN-ZUGSTUFENDÄMPFUNG EINSTELLEN
REGOLAZIONE DELLA FORZA DI SMORZAMENTO DI ESPANSIONE
DELL’AMMORTIZZATORE POSTERIORE
FEDERBEIN-ZUGSTUFENDÄMP-
FUNG EINSTELLEN
1. Einstellen:
Zugstufendämpfung
(die Einstellschraube 1 ver-
drehen)
Die Einstellschraube 1 nach a
drehen, um die Zugstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Zugstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
Einstellungen:
Maximal Minimal
Vollständig
hineinge-
dreht20 Rasten
gelöst (nach
vollständigem
Hineindrehen)
Normaleinstellung:
Zum Erreichen der Normaleinstel-
lung die Einstellschraube nach
vollständigem Hineindrehen um
die vorgeschriebene Anzahl Ra-
sten lösen. (Dabei müssen die
Markierungen a und b fluchten.)
* Nur EUROPE
ACHTUNG:
Den Einsteller nicht über die Mini-
mum- oder Maximum-Einstellposi-
tion zwingen. Der Einsteller könn-
te beschädigt werden.
Normaleinstellung:
Ungefähr 13 Rasten
gelöst
* Ungefähr 12 Rasten
gelöst
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE DETENTE
DE L’AMORTISSEUR ARRIERE
1. Régler:
Force d’amortissement de
détente
En tournant le dispositif de
réglage 1.
Plus dur a → Augmenter la force
d’amortissement de détente.
(Visser le dispositif de réglage
1.)
Plus mou b → Diminuer la force
d’amortissement de détente.
(Dévisser le dispositif de réglage
1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séeDévisser de 20
déclics (à par-
tir du réglage
maximum)
POSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de déclics à
partir de la position entièrement vis-
sée. (L’endroit où s’alignent le repère
gravé a du dispositif de réglage et le
repère gravé b du support.)
* Pour l’EUROPE
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager.
Position standard:
Dévisser d’environ 13 le
mettre hors circuit
* Dévisser d’environ 12
le mettre hors circuit
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO DI ESPANSIONE
DELL’AMMORTIZZATORE
POSTERIORE
1. Regolare:
Forza di smorzamento di
espansione
Ruotando il registro 1.
Maggiore rigidità a → Aumentare
la forza di smorzamento di
espansione. (Avvitare il registro
1).
Minore rigidità b → Ridurre la
forza di smorzamento di espan-
sione. (Svitare il registro 1).
Portata della regolazione:
Massimo Minimo
Completa-
mente avvitato
in posizionesvitare di 20
scatti
(dalla posi-
zione massima)
POSIZIONE STANDARD:
Questa è la posizione raggiunta con un
numero specifico di scatti a partire
dalla posizione di avvitamento com-
pleto. (Che allinea la punzonatura a
sul registro alla punzonatura b sulla
staffa).
* Per l’EUROPE
ATTENZIONE:
Non forzare il registro oltre il minimo
o il massimo della regolazione. Si
potrebbe danneggiare il registro.
Posizione standard:
Svitare di circa 13 scatti
* Svitare di circa 12
scatti
3 - 38

INSP
ADJ
PARTIE ELECTRIQUE/CONTROLE DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
PARTE ELETTRICA/ISPEZIONE DELLA CANDELA
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode 1
Verschleiß/Beschädigung →
Erneuern.
Isolatorfuß-Farbe 2
Die normale Färbung ist
Rehbraun.
Abnormale Färbung → Den
Motorzustand kontrollieren.
HINWEIS:
Läuft der Motor viele Stunden mit
niedriger Drehzahl, weist der Zünd-
kerzen-Isolatorfuß auch bei gutem
Motor- und Vergaserzustand Verö-
lung auf.
3. Messen:
Elektrodenabstand a
Eine Fühlerlehre verwen-
den.
Unvorschriftsmäßig → Ein-
stellen.
4. Die Zündkerze ggf. mit Ker-
zenreiniger säubern.
Elektrodenabstand:
0,7–0,8 mm
(0,028–0,031 in)
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zünd-
kerze Kerzenkörper und Dichtflä-
che säubern.
Die Zündkerze zuerst handfest an-
ziehen a und dann erst vor-
schriftsmäßig festziehen b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement →
Changer.
Couleur de l’isolateur 2
Une teinte légèrement brunâtre
correspond à l’état normal des
électrodes.
Teinte franchement différente
→ Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant de
nombreuses heures à régimes lents, l’iso-
lant de bougie d’allumage se couvre de
suie, même si le moteur et le carburateur
sont en bon état de marche.
3. Mesurer:
Ecartement des électrodes a
Utiliser un calibre pour câble
ou un calibre d’épaisseur.
Hors spécification → Régler.
4. Si nécessaire, nettoyer la bougie
avec un appareil de nettoyage de
bougie.
Ecartement des électrodes:
0,7 à 0,8 mm
(0,028 à 0,031 in)
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
son plan de joint et son filetage.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
PARTE ELETTRICA
ISPEZIONE DELLA CANDELA
1. Rimuovere:
Candela d’accensione
2. Ispezionare:
Elettrodo 1
Usura/danno → Sostituire.
Colore isolante 2
Il colore normale è marrone
rossiccio chiaro.
Colore nettamente differente
→ Controllare le condizioni del
motore.
NOTA:
Quando il motore funziona per molte ore
a basso regime, l’isolante delle candele
diventa fuligginoso, anche se il motore
ed il carburatore sono in buone condi-
zioni di funzionamento.
3. Misurare:
Distanza tra gli elettrodi a
Utilizzare un calibro per fili
metallici o uno spessimetro.
Fuori specifica → Ridistan-
ziare.
4. Pulire le candele con un deter-
gente per candele se necessario.
Distanza tra gli elettrodi:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
5. Serrare:
Candele d’accensione
NOTA:
Prima di installare la candela, pulire la
superficie della guarnizione e quella
della candela.
Avvitare a mano a la candela prima
di serrare fino alla coppia di serraggio
specificata b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
3 - 45

ENG
4 - 39
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
Ventilfeder
1. Messen:
Ventilfederlänge (ent-
spannt) a
Unvorschriftsmäßig →
Erneuern.
2. Messen:
Federdruck (gespannt) a
Unvorschriftsmäßig →
Erneuern.
bEinbaulänge
Ungespannte Länge
(Ventilfeder):
Einlaß:
37,81 mm (1,49 in)
:
36,81 mm
(1,45 in)
Auslaß:
37,54 mm (1,48 in)
:
36,54 mm
(1,44 in)
Federdruck (gespannt):
Einlaß:
99–114 N bei
29,13 mm
(9,9–11,4 kg bei
29,13 mm, 22,27–
25,57 lb bei 1,15 in)
Auslaß:
126–114 N bei
29,30 mm
(12,6–14,4 kg bei
29,30 mm, 28,44–
32,41 lb bei 1,15 in)
3. Messen:
Rechtwinkligkeit a
Grenzwert überschritten →
Erneuern.
Rechtwinkligkeitsgrenz-
wert:
Einlaß:
2,5˚/1,7 mm (0,067 in)
Auslaß:
2,5˚/1,6 mm (0,063 in)
Tassenstößel
1. Kontrollieren:
Tassenstößel
Kratzer/Beschädigung →
Tassenstößel und Zylinder-
kopf erneuern. Ressort de soupape
1. Mesurer:
Longueur libre du ressort de
soupape a
Hors spécifications → Rempla-
cer.
2. Mesurer:
Force du ressort comprimé a
Hors spécifications → Rempla-
cer.
bLongueur monté
Longueur libre (ressort de
soupape):
Admission:
37,81 mm (1,49 in)
: 36,81 mm
(1,45 in)
Echappement:
37,54 mm (1,48 in)
: 36,54 mm
(1,44 in)
Force du ressort com-
primé:
Admission:
99 à 114 N à 29,13 mm
(9,9 à 11,4 kg à
29,13 mm, 22,27 à
25,57 lb à 1,15 in)
Echappement:
126 à 144 N à
29,30 mm
(12,6 à 14,4 kg à
29,30 mm, 28,44 à
32,41 lb à 1,15 in)
3. Mesurer:
Inclinaison de ressort a
Hors spécifications → Rempla-
cer.
Limite d’inclinaison de
ressort:
Admission:
2,5˚/1,7 mm (0,067 in)
Echappement:
2,5˚/1,6 mm (0,063 in)
Poussoir de soupape
1. Contrôler:
Poussoir de soupape
Rayures/endommagements →
Remplacer les deux poussoirs
et la culasse.Molla valvola
1. Misurare:
Lunghezza libera della molla
della valvola a
Fuori specifica → Sostituire.
2. Misurare:
Forza della molla compressa a
Fuori specifica → Sostituire.
bLunghezza installata
Lunghezza libera (molla
valvola):
Aspirazione:
37,81 mm (1,49 in)
: 36,81 mm
(1,45 in)
Scarico:
37,54 mm (1,48 in)
: 36,54 mm
(1,44 in)
Forza della molla com-
pressa:
Aspirazione:
99 ~ 114 N a 29,13 mm
(9,9 ~ 11,4 kg a
29,13 mm, 22,27 ~
25,57 lb a 1,15 in)
Scarico:
126 ~ 144 N a
29,30 mm
(12,6 ~ 14,4 kg a
29,30 mm, 28,44 ~
32,41 lb a 1,15 in)
3. Misurare:
Inclinazione della molla a
Fuori specifica → Sostituire.
Limite di inclinazione
della molla:
Aspirazione:
2,5˚/1,7 mm (0,067 in)
Scarico:
2,5˚/1,6 mm (0,063 in)
Alzavalvola
1. Ispezionare:
Alzavalvola
Graffi/danno → Sostituire sia
gli alzavalvola che la testata del
cilindro.

ENG
4 - 51
EMBRAYAGE
KUPPLUNG
FRIZIONE
AUSBAU
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade bie-
gen und die Kupplungsnabe mit dem
Universal-Kupplungshalter 4 gegen-
halten.
ÅNur USA und CDN
ıNicht USA und CDN
Universal-Kupplungs-
halter:
YM-91042/
90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupp-
lungsnabe
1. Kontrollieren:
Kupplungsgehäuse 1
Rißbildung/Verschleiß/
Beschädigung → Erneuern.
Kupplungsnabe 2
Riefen/Verschleiß/Beschädi-
gung → Erneuern.
Primärabtriebszahnrad
1. Kontrollieren:
Spiel am Umfang
Spiel vorhanden → Erneu-
ern.
Zähne a
Verschleiß/Beschädigung →
Erneuern.
Kupplungsfeder
1. Messen:
Ungespannte Länge der
Kupplungsfeder a
Unvorschriftsmäßig → Die
Feder im Satz erneuern.
Ungespannte Länge der
Kupplungsfeder:
40,4 mm (1,59 in)
:39,4 mm
(1,55 in)
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser
l’outil de poignée d’embrayage 4 pour
maintenir la noix d’embrayage.
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
Outil de poignée
d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Vérifier:
Cloche d’embrayage 1
Craquelures/usure/endomma-
gement → Ramplacer.
Noix d’embrayage 2
Rayures/usure/endommage-
ment → Ramplacer.
Pignon mené primaire
1. Vérifier:
Jeu circonférentiel
Jeu → Ramplacer.
Dent a
Usure/endommagement →
Ramplacer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort
d’embrayage a
Hors spécification → Rampla-
cer tous les ressorts.
Longueur libre de ressort
d’embrayage:
40,4 mm (1,59 in)
: 39,4 mm
(1,55 in)
PUNTI DI RIMOZIONE
Mozzo frizione
1. Rimuovere:
Dado 1
Rondella di bloccaggio 2
Mozzo frizione 3
NOTA:
Raddrizzare la linguetta della rondella di
bloccaggio ed utilizzare l’utensile di
bloccaggio frizione 4 per mantenere il
mozzo della frizione.
ÅPer USA e CDN
ıTranne USA e CDN
Utensile di bloccaggio fri-
zione:
YM-91042/90890-04086
ISPEZIONE
Carter e mozzo frizione
1. Ispezionare:
Carter frizione 1
Fessure/usura/danno → Sosti-
tuire.
Mozzo frizione 2
Rigatura/usura/danno → Sosti-
tuire.
Ingranaggio condotto della trasmis-
sione primaria
1. Controllare:
Gioco circonferenza
Esiste gioco → Sostituire.
Denti dell’ingranaggio a
Usura/danno → Sostituire.
Molla della frizione
1. Misurare:
Lunghezza libera della molla
della frizione a
Fuori specifica → Sostituire in
blocco le molle.
Lunghezza libera della
molla frizione:
40,4 mm (1,59 in)
: 39,4 mm
(1,55 in)

ENG
4 - 76
ARBRE DE KICK ET ARBRE DE SELECTEUR
KICKSTARTER UND KICKSTARTERWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Schaltwelle
1. Montieren:
Rolle 1
Distanzhülse 2
Torsionsfeder 3
Schaltwelle 4
HINWEIS:
Motoröl auf die Schaltwellenrolle auf-
tragen.
2. Montieren:
Fußschalthebel 1
Schraube (Fußschalthebel)
2
HINWEIS:
Beim Installieren des Schaltpedals
auf der Schaltwelle immer sicherstel-
len, daß die Mitte des Schaltpedals
etwa 1 mm (0,04 in) a über der
Oberseite der Fußraste ist.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
Kickstarterwelle (komplett)
1. Montieren:
Kickstarterzahnrad 1
Unterlegscheibe 2
Sicherungsring 3
Klinkenrad 4
Feder 5
Unterlegscheibe 6
Sicherungsring 7
(au der kickstarterwelle 8)
HINWEIS:
Das Molybdändisulfidöl auf die In-
nenflächen von Kickstarterritzel
und Klinkenrad auftragen.
Molybdändisulfidfett innen auf das
Kickstarterzahnrad auftragen.
Die Körnerschlagmarkierung a
auf dem Klinkenzahnrad auf die
Körnerschlagmarkierung b der
Kickstarterwelle ausrichten.
2. Montieren:
Torsionfeder 1
(an der Kickstarterwelle 2)
HINWEIS:
Darauf achten, daß das Ende a der
Torsionsfeder in die Bohrung b der
Kickstarterwelle eingreift. Arbre de sélecteur
1. Monter:
Rouleau 1
Collerette 2
Ressort de torsion 3
Arbre de sélecteur 4
N.B.:
Appliquer l’huile sur le rouleau et l’arbre
de sélecteur.
2. Monter:
Arbre de sélecteur 1
Boulon (arbre de sélecteur) 2
N.B.:
Au moment de monter la pédale de
sélecteur sur l’arbre de sélecteur, veiller
à ce que le centre de la pédale de sélec-
tion soit à environ 1 mm (0,04 in) a au-
dessus du sommet du repose-pied.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
Arbre de kick complet
1. Monter:
Pignon de kick 1
Rondelle 2
Circlip 3
Rochet 4
Ressort 5
Rondelle 6
Circlip 7
Sur l’arbre de kick 8.
N.B.:
Appliquer de l’huile de disulfure de
mobdylène sur les pourtours du
pignon de kick et du rochet.
Enduire la circonférence intérieure du
pignon de kick d’huile au bisulfure de
molybdène.
Aligner le repère poinçonné a du
rochet et le repère poinçonné b de
l’arbre de kick.
2. Monter:
Ressort de torsion 1
Sur l’arbre de kick 2.
N.B.:
S’assurer que la butée a du ressort de
torsion correspond au trou b sur l’arbre
de kick.Albero del cambio
1. Installare:
Rullo 1
Collarino 2
Molla di torsione 3
Albero del cambio 4
NOTA:
Applicare olio motore sul rullo e
sull’albero del cambio.
2. Installare:
Pedale del cambio 1
Bullone (pedale del cambio) 2
NOTA:
Nell’installare il pedale del cambio
sull’albero del cambio, accertarsi che il
centro del pedale del cambio sia circa
1 mm (0,04 in) a al di sopra della parte
superiore della pedanina.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
Gruppo albero pedivella
1. Installare:
Ingranaggio pedivella 1
Rondella 2
Anello elastico di arresto 3
Ruota a cricco 4
Molla 5
Rondella 6
Anello elastico di arresto 7
All’albero pedivella 8.
NOTA:
Applicare il lubrificante a bisolfuro di
molibdeno alle circonferenze interne
dell’ingranaggio pedivella e della
ruota a cricco.
Applicare olio al disolfuro di molib-
deno sulla circonferenza interna
dell’ingranaggio pedivella.
Allineare la punzonatura a sulla ruota
a cricco alla punzonatura b
sull’albero pedivella.
2. Installare:
Molla di torsione 1
All’albero pedivella 2.
NOTA:
Accertarsi che il fermo a della molla di
torsione alloggi nel foro b sull’albero
pedivella.

5 - 25
CHASFRONT BRAKE AND REAR BRAKE
2. Air bleed:
Brake system
Refer to “BRAKE SYSTEM AIR
BLEEDING” section in the CHAPTER
3.
3. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
Refer to “BRAKE FLUID LEVEL
INSPECTION” section in the CHAP-
TER 3.
4. Install:
[Front]
Reservoir float
Diaphragm
Brake master cylinder cap 1
Screw (brake master cylinder cap) 2
[Rear]
Diaphragm
Brake master cylinder cap 1
Bolt (brake master cylinder cap) 2
CAUTION:
After installation, while pulling the brake
lever in or pushing down on the brake
pedal, check whether there is any brake
fluid leaking where the union bolts are
installed respectively at the brake master
cylinder and brake caliper.
ÅFront
ıRear
5. Install: (rear brake only)
Protector 1
Bolt (protector) 2
Å
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
ı
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
