SPEC

CABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1
Fuel tank breather hose
2
Clutch cable
3
Oil tank breather hose
4
Hot starter cable
5
Cylinder head breather hose
6
Cable guide
7
Hose guide
8
Brake hose
9
Engine stop switch lead
0
Clamp
A
Sub-wire harness
B
Throttle position sensor lead
C
Neutral switch lead
D
Oil hose
E
CDI magneto lead
F
Radiator breather hose
G
Carburetor breather hose
H
Carburetor overflow hose
Å
Insert the end of the fuel tank
breather hose into the hole in
the steering stem cap.
ı
Pass the hot starter cable
between the cylinder head
breather hose, oil tank breather
hose and ignition coil, then on
the outside of the left engine
bracket.
Ç
Pass the clutch cable through
the cable guides.
Î
Pass the clutch cable in front of
the radiator mounting boss.
‰
Fit the brake hose into the
guides on the protector.
Ï
Fasten the neutral switch lead
and CDI magneto lead to the
cable guide with a plastic locking
tie and cut off the tie end.
Ì
Fasten the engine stop switch
lead, neutral switch lead and
CDI magneto lead.
Ó
Fasten the engine stop switch
lead and sub-wire harness at the
protecting tube for the engine
stop switch lead.
È
Fasten the sub-wire harness
and hot starter cable at the white
tape for the sub-wire harness.
Ô
Fasten the sub-wire harness.

Pass the sub-wire harness
between the engine brackets.
A
C-C
B
CC
A
D
F
C
1
2
3
4
5 6 6 78
G
H
G0
0DCB0 0 0
A 9
0
0
B
0 Ï
Ì
Ó
Ô

Ô
Ò
˜
ˆ Ø 0 E F
∏ Œ Å
ı
Ç Î Ç ‰
Â
0
È

SPEC

2 - 18
CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
KABELFÜHRUNG
1
Kraftstofftank-Lüfterschlauch
2
Kupplungsseilzug
3
Öltank-Lüfterschlauch
4
Heißstarterseilzug
5
Zylinderkopf-Lüftungsschlauch
6
Seilzugführung
7
Schlauchführung
8
Bremsschlauch
9
Motorstoppschalterleitung
0
Klammer
A
Nebenkabelbaum
B
Drosselposition-Sensorleitung
C
Leerlaufschalterleitung
D
Ölschlauch
E
CDI-Magnetzünderleitung
F
Kühlerlüfterschlauch
G
Vergaserlüfterschlauch
H
Vergaserüberlaufschlauch
Å
Das Ende des Kraftstofftank-Lüf-
tungsschlauchs in das Loch in der
Lenkschaftkappe einführen.
ı
Den Heißstarter-Seilzug zwischen Zy-
linderkopf-Lüfterschlauch, Öltank-Lüf-
terschlauch und Zündspule verlegen,
und dann an der Außenseite des lin-
ken Motorbügels verlegen.
Ç
Den Kupplungsseilzug durch die Seil-
zugführungen verlegen.
Î
Den Kupplungsseilzug vor der Kühler-
haltebüchse verlegen.
‰
Den Bremsschlauch in die Führungen
am Schutz setzen.
Ï
Die Leerlaufschalterleitung und CDI-
Magnetzünderleitung mit einem Pla-
stiksperrband an der Kabelführung
befestigen, und das Bandende ab-
schneiden.
Ì
Die Motorstoppschalterleitung, Leer-
laufschalterleitung und CDI-Magnet-
zünderleitung befestigen.
Ó
Die Motorstoppschalterleitung und
den Nebenkabelbaum an der Schutz-
röhre für die Motorstoppschalterlei-
tung befestigen.
È
Den Nebenkabelbaum und den Heiß-
starterseilzug am weißen Band für
den Nebenkabelbaum befestigen.
Ô
Den Nebenkabelbaum befestigen.

Den Nebenkabelbaum zwischen den
Motoraufhängungen durchführen.
CHEMINEMENT DES
CABLES
1
Flexible de reniflard de réservoir à
essence
2
Câble d’embrayage
3
Flexible de reniflard de réservoir à huile
4
Câble de démarreur à chaud
5
Flexible de reniflard de culasse
6
Guide de câble
7
Guide de flexible
8
Flexible de frein
9
Fil de commutateur d’arrêt du moteur
0
Bride
A
Faisceau de fils secondaires
B
Fil de détecteur de position d’accélération
C
Fil de commutateur de point mort
D
Flexible d’huile
E
Fil de magnéto CDI
F
Flexible de reniflard de radiateur
G
Flexible de reniflard de carburateur
H
Flexible de trop-plein de carburateur
Å
Insérer le bout du flexible de reniflard de
réservoir à essence dans l’orifice du cha-
peau de l’arbre de direction.
ı
Faire passer le câble de démarreur à
chaud entre le flexible de reniflard de
culasse, le flexible de reniflard de réser-
voir à huile et la bobine d’allumage, puis
sur l’extérieur du support de moteur gau-
che.
Ç
Faire passer le câble d’embrayage dans
les guides de câble.
Î
Faire passer le câble d’embrayage devant
la noix de montage du radiateur.
‰
Insérer le flexible de frein dans les guides
sur la protection.
Ï
Attacher le fil de commutateur de point
mort et le fil de magnéto de CDI au guide
de câbles avec l’attache et couper l’extré-
mité de l’attache.
Ì
Attacher le fil de commutateur d’arrêt du
moteur, le fil de commutateur de point
neutre et le fil de magnéto CDI.
Ó
Attacher le fil du commutateur d’arrêt du
moteur et le faisceau de fils secondaires
sur la tubulure de protection du fil du
commutateur d’arrêt du moteur.
È
Attacher le faisceau de fils secondaires et
le câble de démarreur à chaud au ruban
blanc prévu pour le faisceau.
Ô
Attacher le faisceau de fils secondaires.

Faire passer le faisceau de fils secondaires
entre les supports de moteur.
SCHEMA DEL PER-
CORSO DEI CAVI
1
Flessibile di sfiato del serbatoio carbu-
rante
2
Cavo della frizione
3
Flessibile di sfiato del serbatoio olio
4
Cavo di avviamento a caldo
5
Flessibile di sfiato della testata cilindro
6
Guida cavo
7
Guida flessibile
8Flessibile del freno
9Cavo dell’interruttore di arresto motore
0Morsetto
ACablaggio secondario
BCavo del sensore di posizione accelera-
tore
CCavo dell’interruttore di folle
DFlessibile dell’olio
ECavo del magnete CDI
FFlessibile di sfiato del radiatore
GFlessibile di sfiato del carburatore
HFlessibile di sovrafflusso del carburatore
ÅInserire l’estremità del flessibile di sfiato
del serbatoio carburante nel foro sul tappo
del gambo dello sterzo.
ıFar passare il cavo dell’avviamento a
caldo tra il flessibile di sfiato della testata
cilindro, il flessibile di sfiato del serbatoio
olio e la bobina di ignizione, poi
sull’esterno della staffa motore sinistra.
ÇFar passare il cavo della frizione attra-
verso le guide cavo.
ÎFar passare il cavo della frizione davanti
alla sporgenza di montaggio del radiatore.
‰Inserire il flessibile del freno nelle guide
sul protettore.
ÏFissare il cavo dell’interruttore di folle e il
cavo del magnete CDI alla guida cavo con
un fermacavo di plastica e tagliare l’estre-
mità del fermacavo.
ÌFissare il cavo dell’interruttore di arresto
motore, il cavo dell’interruttore di folle e
il cavo del magnete CDI.
ÓFissare il cavo dell’interruttore di arresto
motore e il cablaggio secondarioal tubo
protettivo del cavo dell’interruttore di
arresto motore.
ÈFissare il cablaggio secondario e il cavo
dell’avviamento a caldo al nastro bianco
per il cablaggio secondario.
ÔFissare il cablaggio secondario.
Far passare il cablaggio secondario tra le
staffe motore.

2 - 22
SPECCABLE ROUTING DIAGRAM

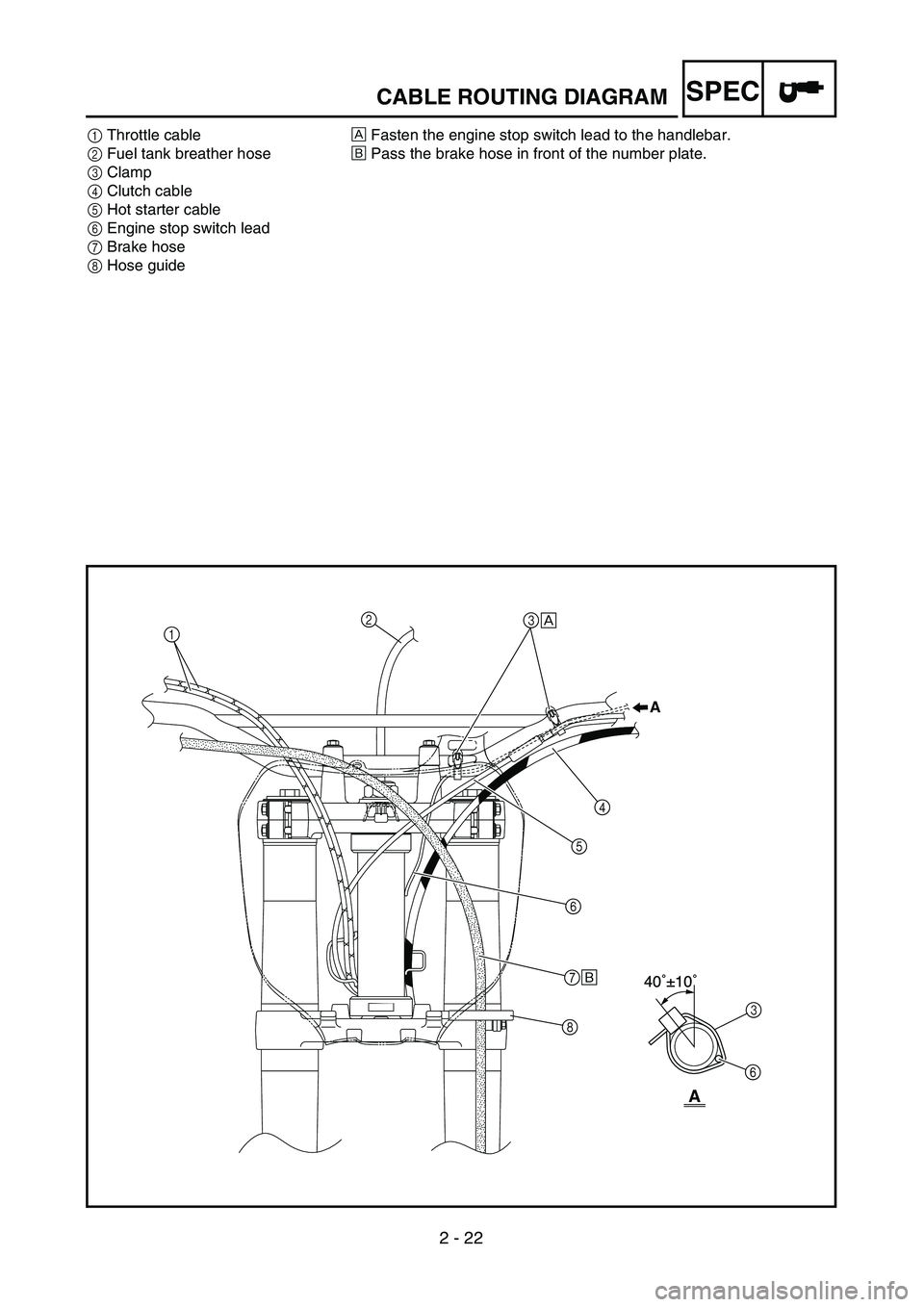

1Throttle cable
2Fuel tank breather hose
3Clamp
4Clutch cable
5Hot starter cable
6Engine stop switch lead
7Brake hose
8Hose guideÅFasten the engine stop switch lead to the handlebar.
ıPass the brake hose in front of the number plate.
3
6
12
3
4
5
6
7
8ı Å
A
A

SPEC
2 - 22
1Gasseilzug
2Kraftstofftank-Lüfterschlauch
3Klammer
4Kupplungsseilzug
5Heißstarterseilzug
6Motorstoppschalterleitung
7Bremsschlauch
8Schlauchführung
ÅDie Motorstoppschalterleitung am
Lenker befestigen.
ıDen Bremsschlauch vor dem Num-
mernschild verlegen. 1Câble d’accélérateur
2Flexible de reniflard de réservoir à
essence
3Bride
4Câble d’embrayage
5Câble de démarreur à chaud
6Fil de commutateur d’arrêt de moteur
7Flexible de frein
8Guide de flexible
ÅAttacher le fil de commutateur d’arrêt de
moteur au guidon.
ıFaire passer le flexible de frein devant la
plaque d’immatriculation.1Cavo dell’acceleratore
2Flessibile di sfiato del serbatoio carbu-
rante
3Morsetto
4Cavo della frizione
5Cavo dell’avviamento a caldo
6Cavo dell’interruttore di arresto motore
7Flessibile del freno
8Guida flessibile
ÅFissare il cavo dell’interruttore di arresto
motore al manubrio.
ıFar passare il flessibile del freno davanti
alla piastrina numerata.

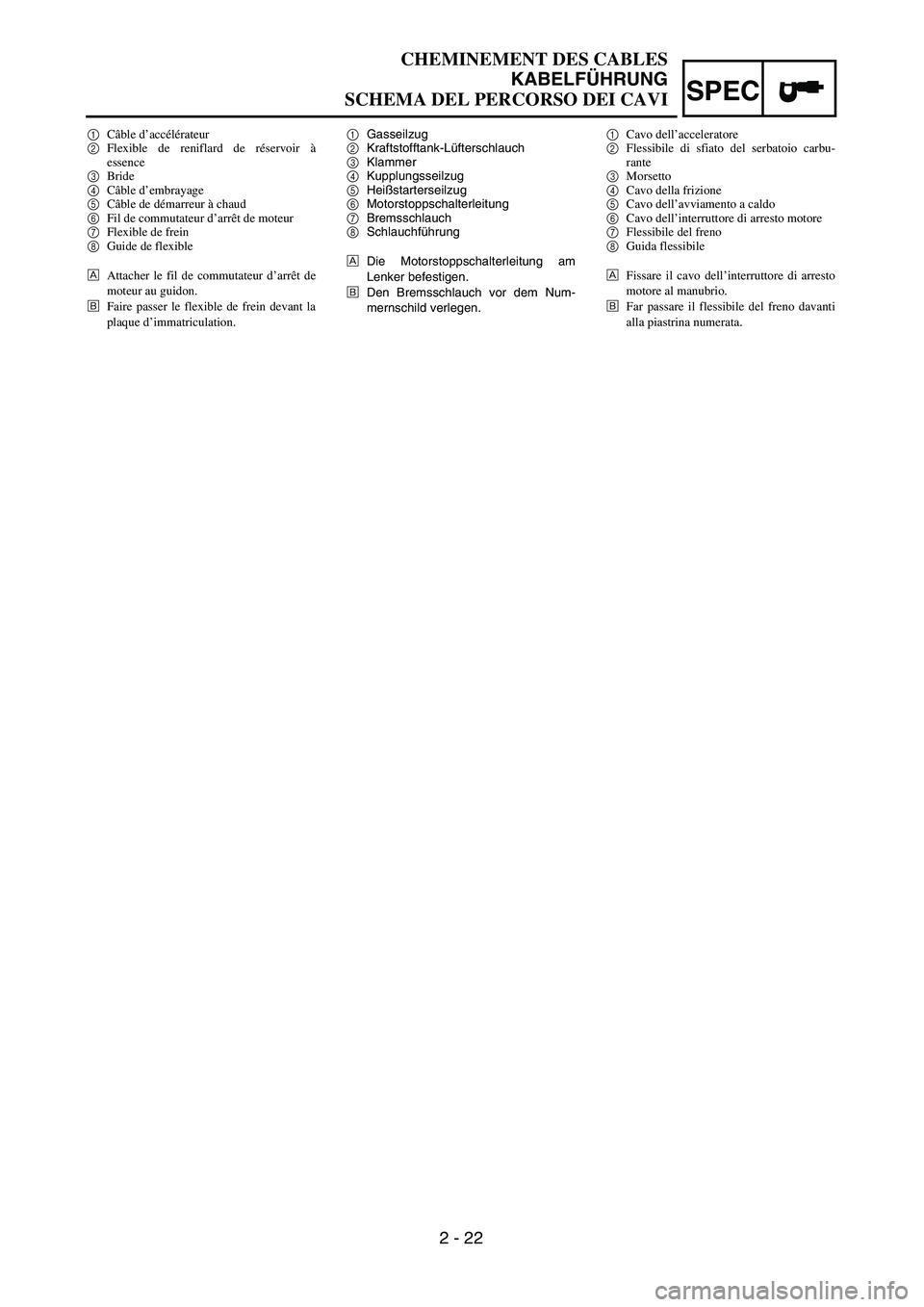

CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI

INSP
ADJ

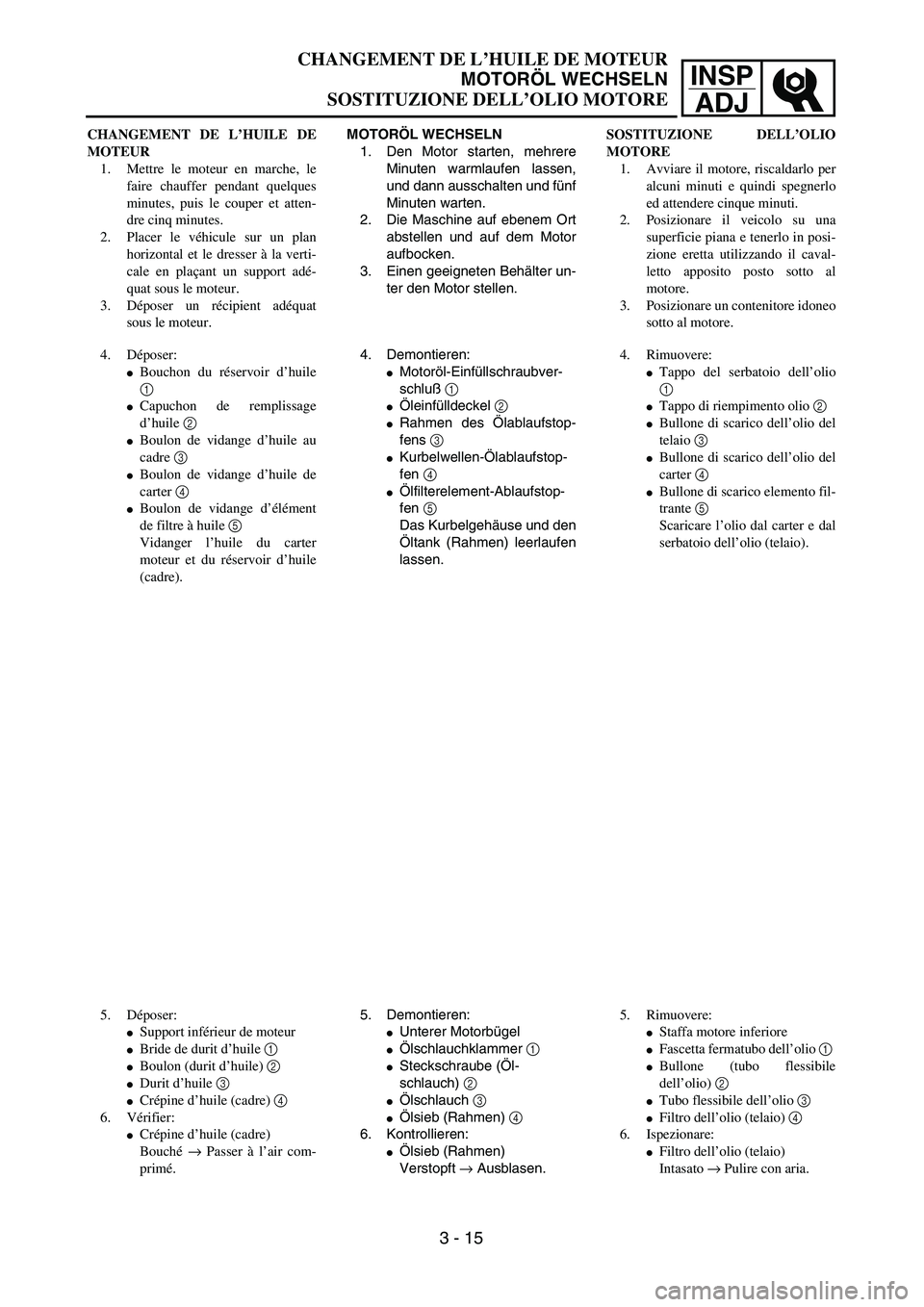

CHANGEMENT DE L’HUILE DE MOTEUR
MOTORÖL WECHSELN
SOSTITUZIONE DELL’OLIO MOTORE
MOTORÖL WECHSELN
1. Den Motor starten, mehrere
Minuten warmlaufen lassen,
und dann ausschalten und fünf
Minuten warten.
2. Die Maschine auf ebenem Ort
abstellen und auf dem Motor
aufbocken.
3. Einen geeigneten Behälter un-
ter den Motor stellen.
4. Demontieren:
Motoröl-Einfüllschraubver-
schluß 1
Öleinfülldeckel 2
Rahmen des Ölablaufstop-
fens 3
Kurbelwellen-Ölablaufstop-
fen 4
Ölfilterelement-Ablaufstop-
fen 5
Das Kurbelgehäuse und den
Öltank (Rahmen) leerlaufen
lassen.
5. Demontieren:
Unterer Motorbügel
Ölschlauchklammer 1
Steckschraube (Öl-
schlauch) 2
Ölschlauch 3
Ölsieb (Rahmen) 4
6. Kontrollieren:
Ölsieb (Rahmen)
Verstopft → Ausblasen. CHANGEMENT DE L’HUILE DE
MOTEUR
1. Mettre le moteur en marche, le
faire chauffer pendant quelques
minutes, puis le couper et atten-
dre cinq minutes.
2. Placer le véhicule sur un plan
horizontal et le dresser à la verti-
cale en plaçant un support adé-
quat sous le moteur.
3. Déposer un récipient adéquat
sous le moteur.
4. Déposer:
Bouchon du réservoir d’huile
1
Capuchon de remplissage
d’huile 2
Boulon de vidange d’huile au
cadre 3
Boulon de vidange d’huile de
carter 4
Boulon de vidange d’élément
de filtre à huile 5
Vidanger l’huile du carter
moteur et du réservoir d’huile
(cadre).
5. Déposer:
Support inférieur de moteur
Bride de durit d’huile 1
Boulon (durit d’huile) 2
Durit d’huile 3
Crépine d’huile (cadre) 4
6. Vérifier:
Crépine d’huile (cadre)
Bouché → Passer à l’air com-
primé.SOSTITUZIONE DELL’OLIO
MOTORE
1. Avviare il motore, riscaldarlo per
alcuni minuti e quindi spegnerlo
ed attendere cinque minuti.
2. Posizionare il veicolo su una
superficie piana e tenerlo in posi-
zione eretta utilizzando il caval-
letto apposito posto sotto al
motore.
3. Posizionare un contenitore idoneo
sotto al motore.
4. Rimuovere:
Tappo del serbatoio dell’olio
1
Tappo di riempimento olio 2
Bullone di scarico dell’olio del
telaio 3
Bullone di scarico dell’olio del
carter 4
Bullone di scarico elemento fil-
trante 5
Scaricare l’olio dal carter e dal
serbatoio dell’olio (telaio).
5. Rimuovere:
Staffa motore inferiore
Fascetta fermatubo dell’olio 1
Bullone (tubo flessibile
dell’olio) 2
Tubo flessibile dell’olio 3
Filtro dell’olio (telaio) 4
6. Ispezionare:
Filtro dell’olio (telaio)
Intasato → Pulire con aria.
3 - 15

3 - 18
INSP
ADJ
ENGINE IDLING SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it
up.
2. Adjust:
Engine idling speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW ADJUSTMENT”
section.
Turn the throttle stop screw 1 until the
specified engine idling speed.
NOTE:
Using a digital engine tachometer for idle
speed adjustment, detect the engine idling
speed by bringing the sensing element c of
the engine tachometer close to the ignition
coil 2.
To increase idle speed → Turn the throt-
tle stop screw 1 in a.
To decrease idle speed → Turn the throt-
tle stop screw 1 out b.
Engine idling speed:
1,900 ~ 2,100 r/min
c2
VALVE CLEARANCE INSPECTION AND
ADJUSTMENT
NOTE:
The valve clearance should be adjusted
when the engine is cool to the touch.
The piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK AND
SIDE COVERS” section in the CHAP-
TER 4.
2. Drain:
Coolant
Refer to “COOLANT REPLACEMENT”
section.
ENGINE IDLING SPEED ADJUSTMENT/
VALVE CLEARANCE INSPECTION AND ADJUSTMENT

4 - 16

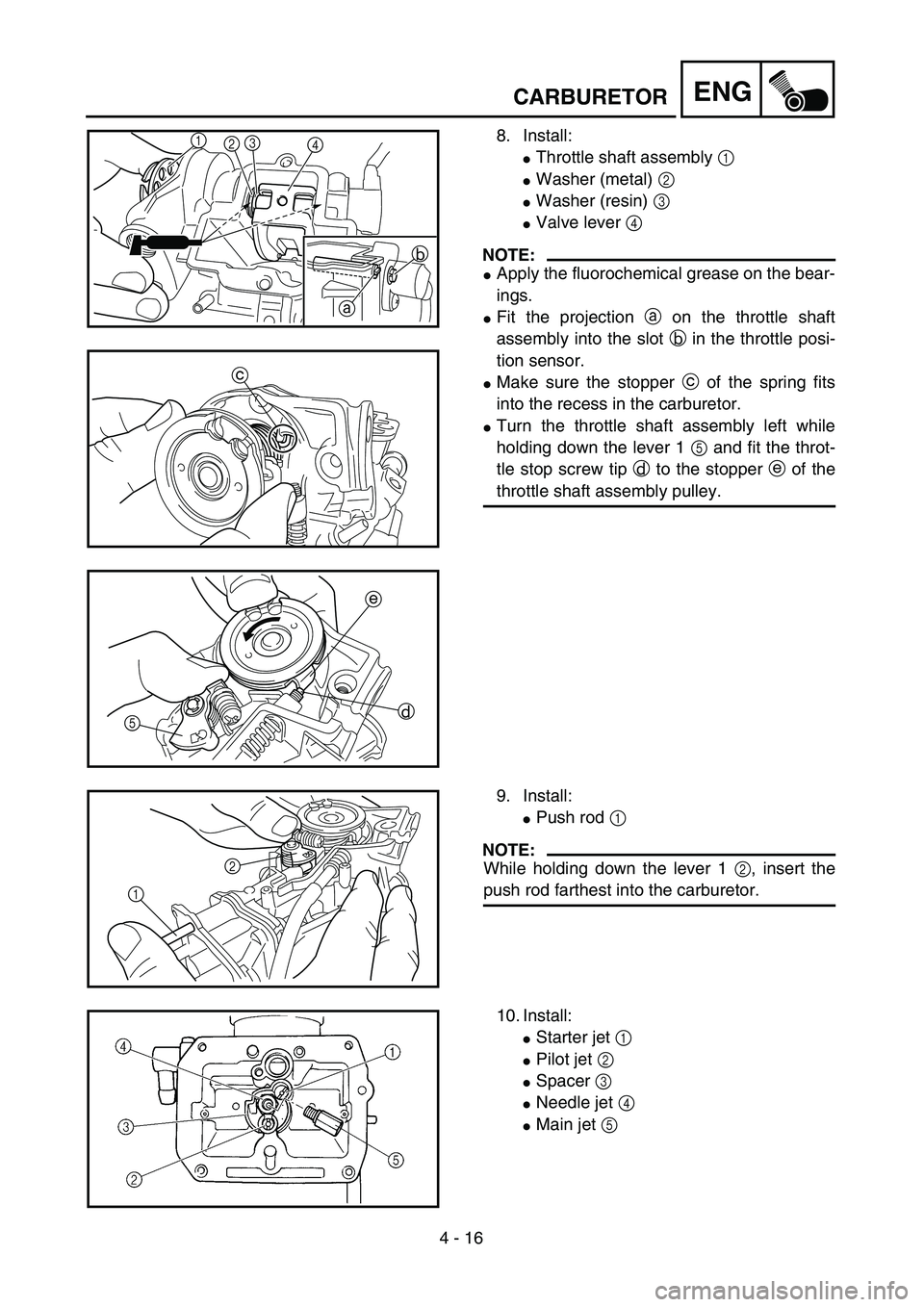

ENGCARBURETOR
8. Install:
Throttle shaft assembly 1
Washer (metal) 2
Washer (resin) 3
Valve lever 4
NOTE:
Apply the fluorochemical grease on the bear-
ings.
Fit the projection a on the throttle shaft
assembly into the slot b in the throttle posi-
tion sensor.
Make sure the stopper c of the spring fits
into the recess in the carburetor.
Turn the throttle shaft assembly left while
holding down the lever 1 5 and fit the throt-
tle stop screw tip d to the stopper e of the
throttle shaft assembly pulley.
1
23
4
b
a
c
e
d
5
9. Install:
Push rod 1
NOTE:
While holding down the lever 1 2, insert the
push rod farthest into the carburetor.12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5

5 - 39

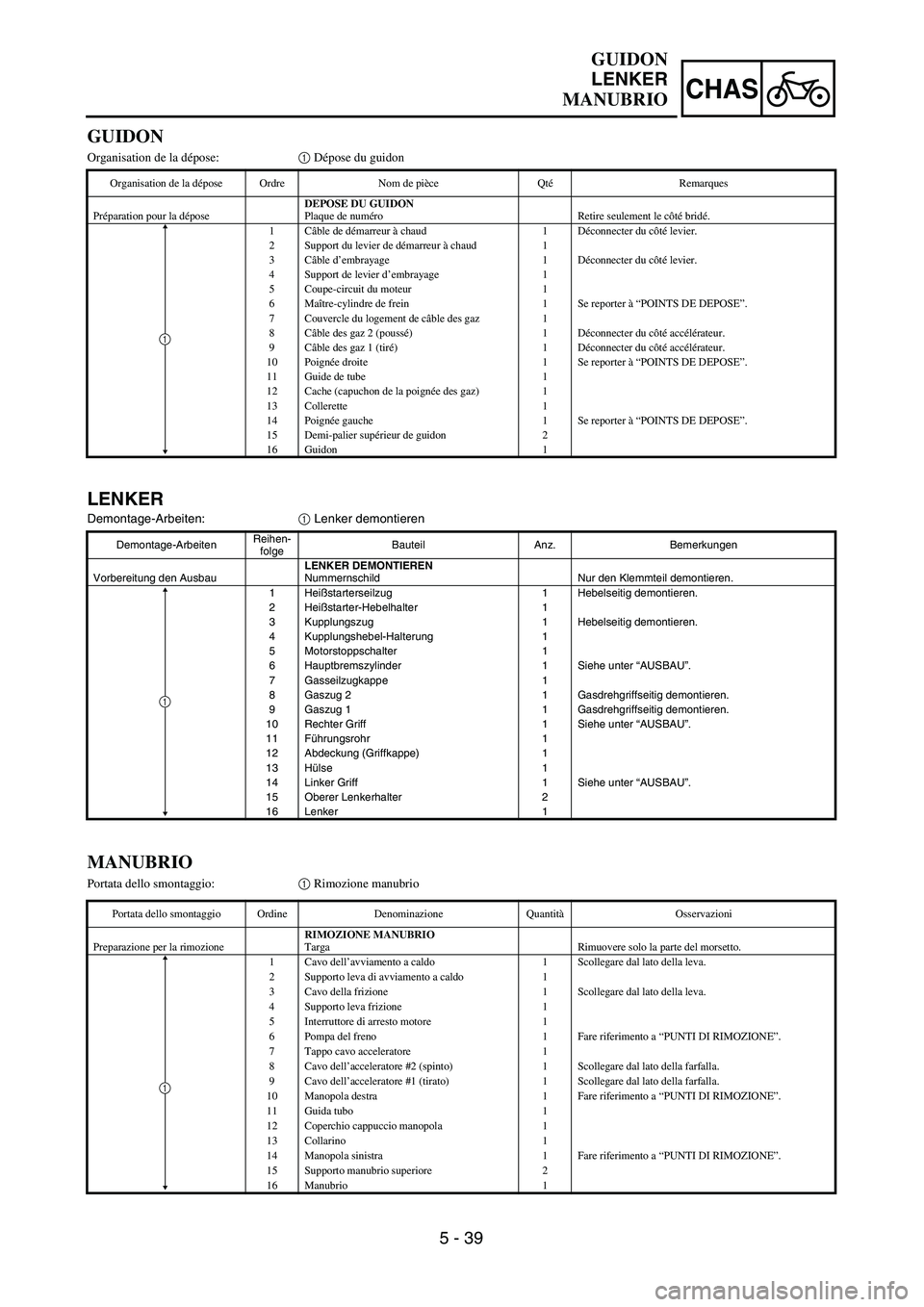

CHASHANDLEBAR
EC5B0000
HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Number plate Remove the clamp portion only.
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 Engine stop switch 1
6 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
7 Throttle cable cap 1
8 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Right grip 1 Refer to “REMOVAL POINTS”.
11 Tube guide 1
12 Grip cap cover 1
13 Collar 1
14 Left grip 1 Refer to “REMOVAL POINTS”.
15 Handlebar upper holder 2
16 Handlebar 1
1

5 - 39
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung den AusbauLENKER DEMONTIEREN
Nummernschild Nur den Klemmteil demontieren.
1 Heißstarterseilzug 1 Hebelseitig demontieren.
2 Heißstarter-Hebelhalter 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter 1
6 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
7 Gasseilzugkappe 1
8 Gaszug 2 1 Gasdrehgriffseitig demontieren.
9 Gaszug 1 1 Gasdrehgriffseitig demontieren.
10 Rechter Griff 1 Siehe unter “AUSBAU”.
11 Führungsrohr 1
12 Abdeckung (Griffkappe) 1
13 Hülse 1
14 Linker Griff 1 Siehe unter “AUSBAU”.
15 Oberer Lenkerhalter 2
16 Lenker 1
1
GUIDON
LENKER
MANUBRIO
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la déposeDEPOSE DU GUIDON
Plaque de numéro Retire seulement le côté bridé.
1Câble de démarreur à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarreur à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1
5 Coupe-circuit du moteur 1
6Maître-cylindre de frein 1 Se reporter à “POINTS DE DEPOSE”.
7 Couvercle du logement de câble des gaz 1
8Câble des gaz 2 (poussé)1Déconnecter du côté accélérateur.
9Câble des gaz 1 (tiré)1Déconnecter du côté accélérateur.
10 Poignée droite 1 Se reporter à “POINTS DE DEPOSE”.
11 Guide de tube 1
12 Cache (capuchon de la poignée des gaz) 1
13 Collerette 1
14 Poignée gauche 1 Se reporter à “POINTS DE DEPOSE”.
15 Demi-palier supérieur de guidon 2
16 Guidon 1
1
MANUBRIO
Portata dello smontaggio:1 Rimozione manubrio
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
Preparazione per la rimozioneRIMOZIONE MANUBRIO
Targa Rimuovere solo la parte del morsetto.
1 Cavo dell’avviamento a caldo 1 Scollegare dal lato della leva.
2 Supporto leva di avviamento a caldo 1
3 Cavo della frizione 1 Scollegare dal lato della leva.
4 Supporto leva frizione 1
5 Interruttore di arresto motore 1
6 Pompa del freno 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
7 Tappo cavo acceleratore 1
8 Cavo dell’acceleratore #2 (spinto) 1 Scollegare dal lato della farfalla.
9 Cavo dell’acceleratore #1 (tirato) 1 Scollegare dal lato della farfalla.
10 Manopola destra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
11 Guida tubo 1
12 Coperchio cappuccio manopola 1
13 Collarino 1
14 Manopola sinistra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
15 Supporto manubrio superiore 2
16 Manubrio 1
1

5 - 43
CHAS

HANDLEBAR
8. Install:

Brake master cylinder
1


Brake master cylinder bracket
2


Bolt (brake master cylinder bracket)
3

NOTE:


Install the bracket so that the arrow mark
a
faces upward.

First tighten the bolt on the upper side of the
brake master cylinder bracket, and then
tighten the bolt on the lower side.
9. Install:
Engine stop switch 1
Clutch lever holder 2
Bolt (clutch lever holder) 3
Hot starter lever holder 4
Bolt (hot starter lever holder) 5
Clamp 6
NOTE:
The engine stop switch, clutch lever holder
and clamp should be installed according to
the dimensions shown.
Pass the engine stop switch lead in the mid-
dle of the clutch lever holder.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
10. Install:
Clutch cable 1
Hot starter cable 2
NOTE:
Apply the lithium soap base grease on the
clutch cable end and hot starter cable end.
11. Adjust:
Clutch lever free play
Refer to “CLUTCH ADJUSTMENT”
section in the CHAPTER 3.
Hot starter lever free play
Refer to “HOT STARTER LEVER
ADJUSTMENT” section in the CHAP-
TER 3.
