HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrau-
ben 1 dürfen nicht gelockert wer-
den, außer wenn der Drosselklap-
pensensor wegen Fehlfunktion zu
erneuern ist, weil das einen Lei-
stungsabfall zur Folge hat.
DEMONTAGE-EINZELHEITEN
Leerlaufgemisch-Regulier-
schraube
1. Demontieren:
Leerlaufgemisch-Regulier-
schraube
1
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell
auf die Maschine abgestimmt, um
den Kraftstofffluß im niedrigen Last-
bereich zu optimieren. Vor der
Demontage die Leerlaufgemisch-
Regulierschraube völlig hineindrehen
und dabei die Anzahl Umdrehungen
zählen. Die gezählte Anzahl Umdre-
hungen als die Werkseinstellung
notieren.
KONTROLLE
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden. REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis (capteur de
position de papillon des gaz) 1 sauf
en cas de remplacement du capteur de
position de papillon des gaz en raison
d’une panne, car cela provoquerait
une baisse des performances du
moteur.
POINTS DE DEPOSE
Vis de ralenti
1. Déposer:
Vis de ralenti 1
N.B.:
Pour optimiser le débit de carburant à
faible ouverture du papillon, la vis de
ralenti de chaque moto a été réglée indi-
viduellement en usine. Avant de déposer
la vis de ralenti, la serrer à fond en
comptant le nombre de tours. Enregistrer
ce nombre comme étant le nombre de
tours de desserrage réglé en usine.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits et
gicleurs à l’air comprimé.
Ne jamais utiliser de fil métallique.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non allentare le viti (sensore posizione
farfalla) 1 eccetto quando occorre
cambiare il sensore posizione farfalla
a causa di un guasto; l’allentamento
infatti determina un calo delle presta-
zioni del motore.
PUNTI DI RIMOZIONE
Vite del minimo
1. Togliere:
Vite del minimo 1
NOTA:
Per ottimizzare l’erogazione del carbu-
rante ad accelerazione moderata, le viti
del minimo di ciascun mezzo vengono
regolate singolarmente in fabbrica.
Prima di rimuovere la vite del minimo,
avvitarla completamente contando il
numero dei giri. Annotare questo
numero, corrispondente al numero di giri
impostato in fabbrica di cui svitare la
vite.
CONTROLLO
Carburatore
1. Controllare:
Corpo del carburatore
Contaminazione → Pulire.
NOTA:
Per la pulizia, utilizzare un solvente a
base di petrolio. Pulire tutti i passaggi
e i getti con aria compressa.
Non utilizzare mai un filo metallico.
CARBURATEUR
VERGASER
CARBURATORE

4 - 16

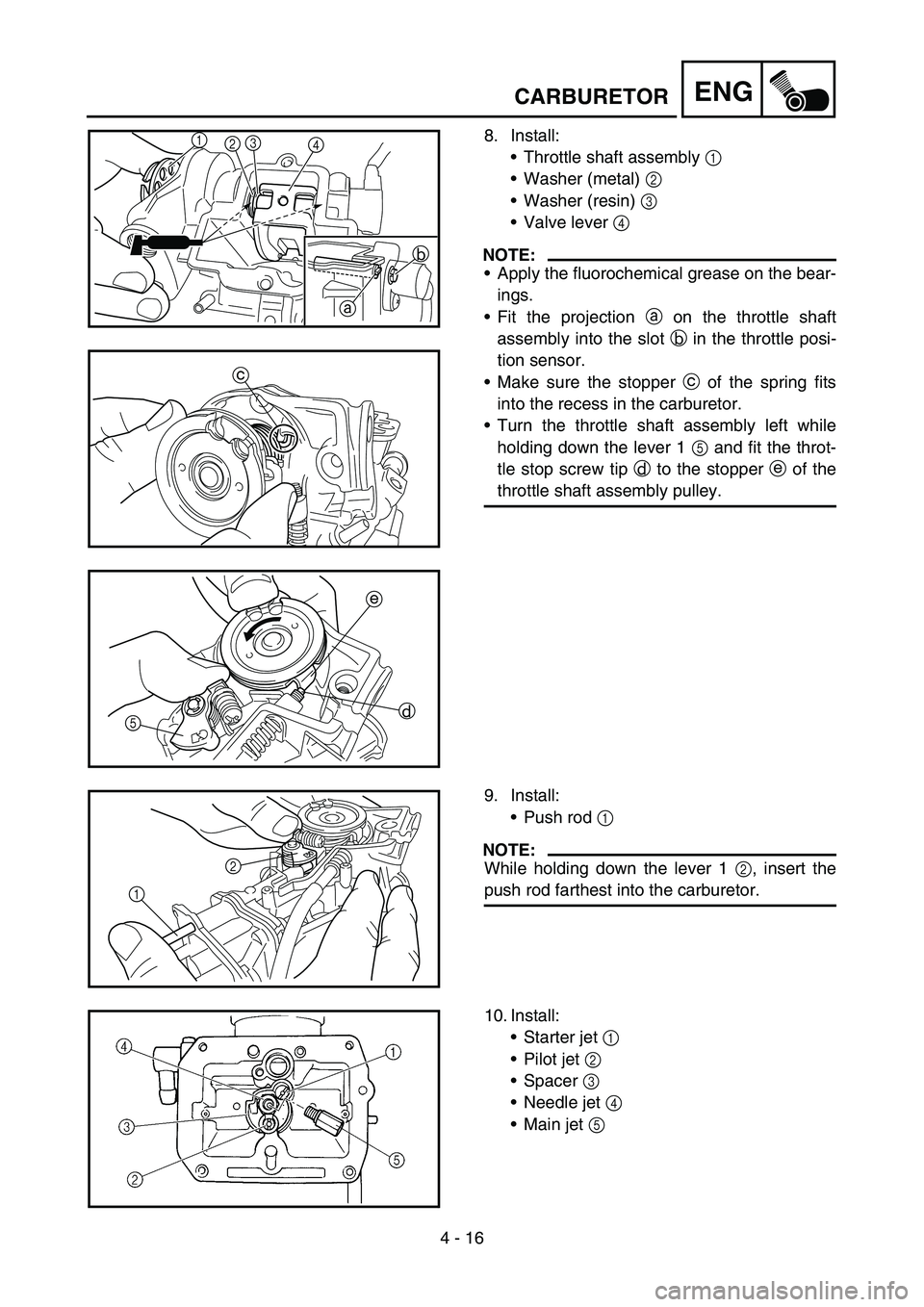

ENGCARBURETOR
8. Install:
Throttle shaft assembly 1
Washer (metal) 2
Washer (resin) 3
Valve lever 4
NOTE:
Apply the fluorochemical grease on the bear-
ings.
Fit the projection a on the throttle shaft
assembly into the slot b in the throttle posi-
tion sensor.
Make sure the stopper c of the spring fits
into the recess in the carburetor.
Turn the throttle shaft assembly left while
holding down the lever 1 5 and fit the throt-
tle stop screw tip d to the stopper e of the
throttle shaft assembly pulley.
1
23
4
b
a
c
e
d
5
9. Install:
Push rod 1
NOTE:
While holding down the lever 1 2, insert the
push rod farthest into the carburetor.12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5

ENG
4 - 16
8. Montieren:
Drosselklappenwelle
1
Metall-Beilagscheibe
2
Kunstharz-Beilagscheibe
3
Drosselklappe
4
HINWEIS:
Die Lager mit fluoriertem Schmier-
fett bestreichen.
Die Haltenase
a an der Drossel-
klappenwelle in den entsprechen-
den Schlitz
b im
Drosselklappensensor einsetzen.
Das Ende
c der Feder muß in der
entsprechenden Aufnahme im Ver-
gasergehäuse sitzen.
Die Drosselklappenwelle bei nie-
dergehaltenem Hebel 1
5 drehen
und das Ende
d der Leerlaufein-
stellschraube am entsprechenden
Anschlag
e der Drosselklappen-
wellen-Scheibe ansetzen.
9. Montieren:
Druckstange
1
HINWEIS:
Bei niedergehaltenem Hebel 1
2 die
Druckstange möglichst weit in das
Vergasergehäuse einschieben.
10. Montieren:
Chokedüse
1
Leerlaufdüse
2
Distanzstück
3
Nadeldüse
4
Hauptdüse
5 8. Monter:
Axe du papillon complet 1
Rondelle (métallique) 2
Rondelle (résine) 3
Levier de soupape 4
N.B.:
Appliquer de la graisse à base de com-
posé fluoré sur les paliers.
Engager l’ergot a de l’ensemble axe
de papillon dans la fente b du capteur
de position de papillon des gaz.
Veiller à engager la butée c du res-
sort dans la gorge du carburateur.
Tourner l’ensemble axe de papillon
vers la gauche tout en maintenant le
levier 1 5 abaissé et engager la pointe
de la vis de butée de papillon des gaz
d sur la butée e de la poulie de
l’ensemble axe de papillon.
9. Monter:
Tige de débrayage 1
N.B.:
Tout en maintenant abaissé le levier 1
2, insérer la tige de débrayage plus
avant dans le carburateur.
10. Monter:
Gicleur de starter 1
Gicleur de ralenti 2
Entretoise 3
Gicleur d’aiguille 4
Gicleur principal 5 8. Installare:
Gruppo albero farfalla 1
Rondella (metallica) 2
Rondella (di resina) 3
Leva della valvola 4
NOTA:
Applicare il grasso fluorochimico sui
cuscinetti.
Inserire la sporgenza a sul gruppo
albero farfalla nella fessura b del sen-
sore posizione farfalla.
Accertarsi che l’elemento di arresto c
della molla sia montato nell’incavo
del carburatore.
Ruotare il gruppo albero farfalla verso
sinistra tenendo abbassata la leva 1 5
e montare l’estremità della vite di
arresto valvola farfalla d sull’ele-
mento di arresto e della puleggia
gruppo albero farfalla.
9. Installare:
Asta di blocco 1
NOTA:
Tenendo abbassata la leva 1 2, inserire
l’asta di blocco più a fondo nel carbura-
tore.
10. Installare:
Getto starter 1
Getto del minimo 2
Distanziatore 3
Getto a spillo 4
Getto del massimo 5
CARBURATEUR
VERGASER
CARBURATORE

4 - 20
ENG
5. Install:
Throttle cable (pull) 1
Throttle cable (return) 2
6. Adjust:
Throttle grip free play
Refer to “THROTTLE CABLE ADJUST-
MENT” section in the CHAPTER 3.2
1
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..11 Nm (1.1 m · kg, 8.0 ft · lb)
7. Install:
Throttle cable cover 1
Screw (throttle cable cover) 2
2 1
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
8. Install:
Throttle position sensor lead coupler 1
Clamp 2
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
CARBURETOR

ENG
4 - 20
5. Montieren:
Gasgeberzug
1
Gasnehmerzug
2
6. Einstellen:
Gaszugspiel am Gasdrehgriff
Siehe unter “GASZUG EIN-
STELLEN” in KAPITEL 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Montieren:
Gaszug-Abdeckung
1
Schraube (Gaszug-Abdek-
kung)
2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Montieren:
Drosselklappensensor-Steck-
verbinder
1
Klemme
2
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2. 5. Monter:
Câble des gaz (tiré) 1
Câble des gaz (retour) 2
6. Régler:
Jeu de la poignée des gaz
Se reporter à la section
“REGLAGE DU CABLE DES
GAZ” au CHAPITRE 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Monter:
Couvercle du logement du câble
des gaz 1
Vis (couvercle du logement de
câble des gaz) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Monter:
Fiche rapide du fil du capteur de
position de papillon des gaz 1
Collier à pince 2
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.5. Installare:
Cavo acceleratore (tirare) 1
Cavo acceleratore (posizione ini-
ziale) 2
6. Regolare:
Gioco manopola acceleratore
Fare riferimento al paragrafo
“REGOLAZIONE CAVO
ACCELERATORE” nel CAPI-
TOLO 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Installare:
Rivestimento cavo acceleratore
1
Vite (rivestimento cavo accelera-
tore) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Installare:
Accoppiatore cavo sensore posi-
zione farfalla 1
Morsetto 2
Fare riferimento al paragrafo
“SCHEMA PERCORSO DEI
CAVI” nel CAPITOLO 2.
CARBURATEUR
VERGASER
CARBURATORE

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1Engine stop switch
2Throttle position sensor
3Neutral switch
4CDI magneto
5Ignition coil
6Spark plug
7CDI unitCOLOR CODE
B ...................... Black
Br .................... Brown
G ..................... Green
L ...................... Blue
O ..................... Orange
P ...................... Pink
R ..................... Red
Sb.................... Sky blue
EC612000
WIRING DIAGRAM
71
5
62
3
4
B/WB/W
B/L
B/Y
SbSb
G/B
LYLY
P
B
B
B
B
G
O
WR
P
GW
R PP
B Br W
W
B/YGBr
G RR
OB Sb Sb Y
Y
WY
W
GG
B
PP
Br BrR R
OL
B SbY LL
B/L B/WB/W G/B
B B
B/L L Sb
B/L
G/B
G/BB/Y
B/Y
B/W
O B/W
BrBr
W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
B/Y ................... Black/Yellow
G/B................... Green/Black
L/W .................. Blue/White
R/W .................. Red/White

–+ELEC
ELEKTRISCHE
ANLAGE
ELEKTRISCHE BAU-
TEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1Motorstoppschalter
2Drosselklappensensor
3Leerlaufschalter
4Lichtmaschine
5Zündspule
6Zündkerze
7Zündbox
FARB-CODIERUNG
B ............................ Schwarz
Br ........................... Braun
G ............................ Grün
L ............................. Blau
O ............................ Orange
P ............................ Rosa
R ............................ Rot
Sb .......................... Himmelblau
W ........................... Weiß
Y ............................ Gelb
B/L ......................... Schwarz/Blau
B/W ........................ Schwarz/Weiß
B/Y ......................... Schwarz/Gelb
G/B......................... Grün/Schwarz
L/W ........................ Blau/Weiß
R/W ........................ Rot/Weiß
SCHALTPLAN
PARTIE
ELECTRIQUE
COMPOSANTS
ELECTRIQUES ET
SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1Coupe-circuit du moteur
2Capteur de position de papillon des gaz
3Contacteur de point mort
4Volant magnétique CDI
5Bobine d’allumage
6Bougie
7Boîtier CDI
CODES DE COULEUR
B ............................... Noir
Br .............................. Brun
G ............................... Vert
L ................................ Bleu
O ............................... Orange
P ................................ Rose
R ............................... Rouge
Sb .............................. Bleu ciel
W .............................. Blanc
Y ............................... Jaune
B/L ............................ Noir/bleu
B/W........................... Noir/blanc
B/Y ........................... Noir/jaune
G/B ........................... Vert/noir
L/W ........................... Bleu/blanc
R/W........................... Rouge/blanc
SCHEMA DE CABLAGE
IMPIANTO
ELETTRICO
COMPONENTI
ELETTRICI E SCHEMA
ELETTRICO
COMPONENTI ELETTRICI
1Interruttore di arresto motore
2Sensore posizione farfalla
3Interruttore folle
4Magnete CDI
5Bobina di accensione
6Candela di accensione
7Unità CDI
CODICE COLORE
B ................................Nero
Br ...............................Marrone
G ................................Verde
L ................................Blu
O ................................Arancione
P.................................Rosa
R ................................Rosso
Sb...............................Azzurro
W ...............................Bianco
Y ................................Giallo
B/L.............................Nero/Blu
B/W ...........................Nero/Bianco
B/Y ............................Nero/Giallo
G/B ............................Verde/Nero
L/W ...........................Blu/Bianco
R/W ...........................Rosso/Bianco
SCHEMA ELETTRICO
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
6 - 1





6

–+ELEC
6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the YZ250F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
Throttle position sensorCDI unitIgnition coil
Pickup coilCDI magneto rotor

Function of Component
Component Function
Throttle position sensor Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the throttle position sensor and pickup coil sensor are
analyzed by the computer in the CDI unit, which then adjusts ignition
timing for the operation requirements.

Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Ignition timing
Thr
ot
tl
e
ope
ni
ngRevo
l
ut
io
ns

–+ELEC

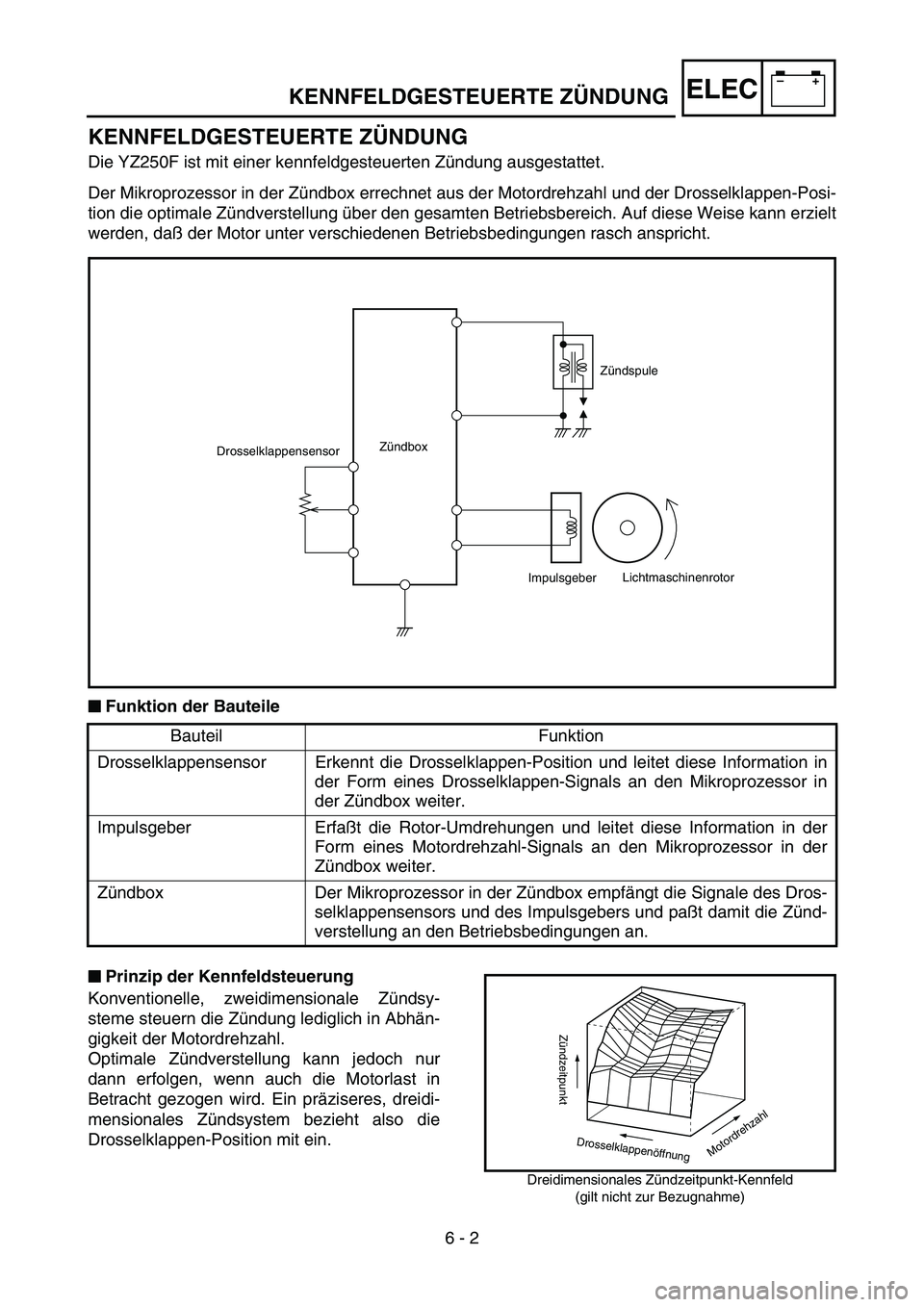

KENNFELDGESTEUERTE ZÜNDUNG
Die YZ250F ist mit einer kennfeldgesteuerten Zündung ausgestattet.
Der Mikroprozessor in der Zündbox errechnet aus der Motordrehzahl und der Drosselklappen-Posi-
tion die optimale Zündverstellung über den gesamten Betriebsbereich. Auf diese Weise kann erzielt
werden, daß der Motor unter verschiedenen Betriebsbedingungen rasch anspricht.





Funktion der Bauteile





Prinzip der Kennfeldsteuerung
Konventionelle, zweidimensionale Zündsy-
steme steuern die Zündung lediglich in Abhän-
gigkeit der Motordrehzahl.
Optimale Zündverstellung kann jedoch nur
dann erfolgen, wenn auch die Motorlast in
Betracht gezogen wird. Ein präziseres, dreidi-
mensionales Zündsystem bezieht also die
Drosselklappen-Position mit ein.
Dreidimensionales Zündzeitpunkt-Kennfeld
(gilt nicht zur Bezugnahme)
Bauteil Funktion
Drosselklappensensor Erkennt die Drosselklappen-Position und leitet diese Information in
der Form eines Drosselklappen-Signals an den Mikroprozessor in
der Zündbox weiter.
Impulsgeber Erfaßt die Rotor-Umdrehungen und leitet diese Information in der
Form eines Motordrehzahl-Signals an den Mikroprozessor in der
Zündbox weiter.
Zündbox Der Mikroprozessor in der Zündbox empfängt die Signale des Dros-
selklappensensors und des Impulsgebers und paßt damit die Zünd-
verstellung an den Betriebsbedingungen an.
DrosselklappensensorZündboxZündspule
ImpulsgeberLichtmaschinenrotor
Zündzeitpunkt
Dro
sse
lk
la
ppen
öf
fnu
ngM
oto
r
dr
eh
z
ahl
KENNFELDGESTEUERTE ZÜNDUNG
6 - 2

–+ELEC
UNITÀ CDI CONTROLLATA DA UNA MAPPA
YZ250F è dotato di un impianto di accensione CDI controllato da una mappa.
Il microcomputer nell’unità CDI rileva la velocità del motore e la posizione dell’acceleratore, calcolando in
questo modo l’anticipo minimo ottimale in tutte le condizioni di funzionamento. È possibile così avere una
veloce reattività dell’acceleratore in base alle diverse condizioni di marcia.






Funzione del componente






Principio del controllo tridimensionale
Tradizionalmente l’anticipo minimo è controllato
solo dai giri del motore (controllo bidimensionale).
Tuttavia, l’anticipo minimo deve migliorare anche
in base al carico del motore. Pertanto è possibile
determinare con accuratezza l’anticipo minimo
tenendo in considerazione anche l’apertura
dell’acceleratore (controllo tridimensionale).
Mappa dell’immagine tridimensionale dell’anticipo minimo
(diverso dalle reali caratteristiche)
Componente Funzione
Sensore posizione farfalla Rileva l’apertura della valvola dell’acceleratore e la trasmette al computer
dell’unità CDI come segnale di apertura dell’acceleratore.
Bobina pickup Rileva i segnali dei giri del rotore e li trasmette al computer dell’unità CDI
come segnali di giri del motore.
Unità CDI I segnali del sensore posizione farfalla e del sensore della bobina pickup
sono analizzati dal computer dell’unità CDI, che quindi regola l’anticipo
minimo per le necessità di funzionamento.
Sensore posizione farfallaUnità CDIBobina di accensione
Bobina pickupRotore del magnete CDI
Anticipo minimo
Aper
t
ura
f
arf
al
l
aGi
ri
UNITÀ CDI CONTROLLATA DA UNA MAPPA
6 - 2
