Page 41 of 676
GEN
INFO

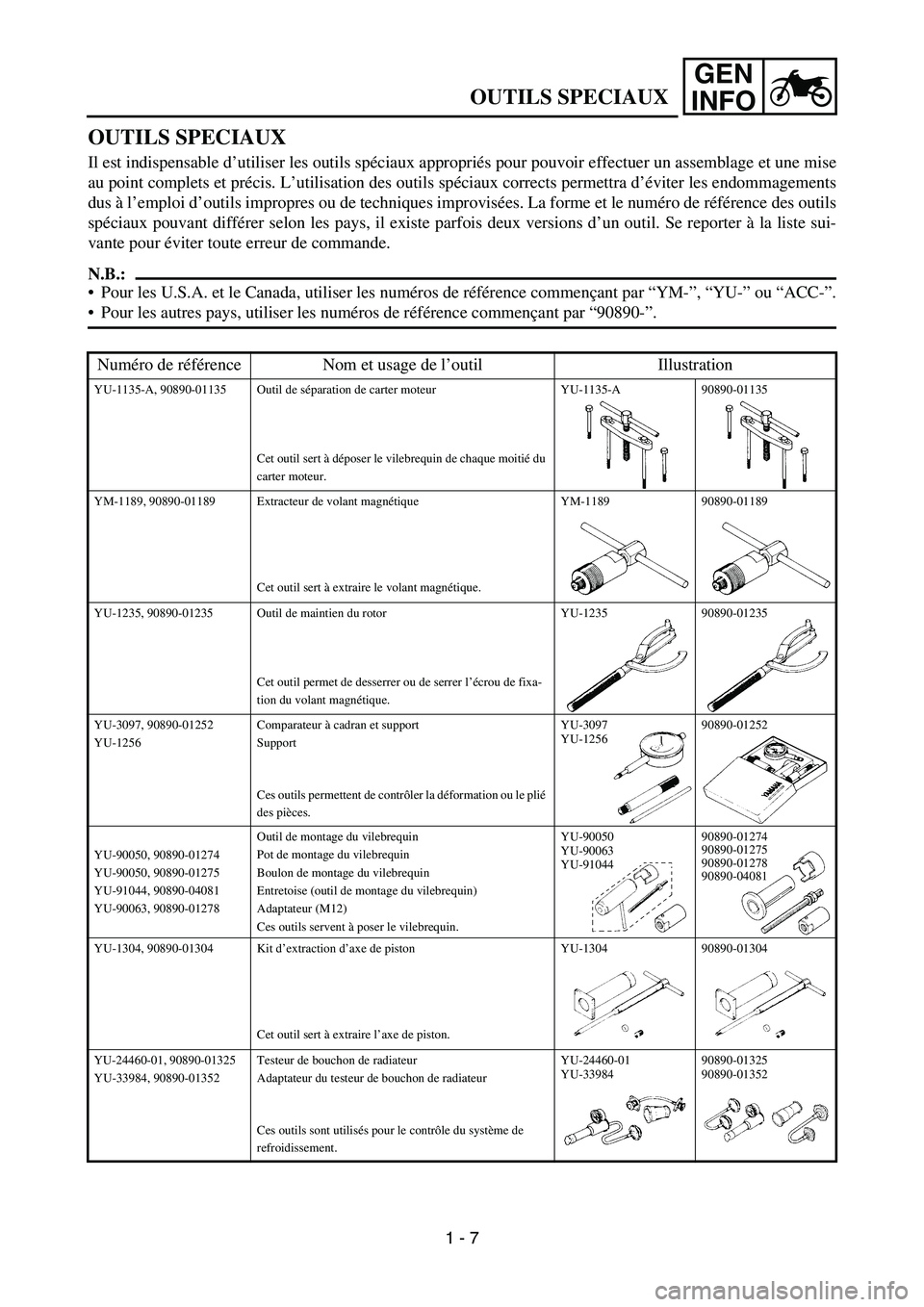

OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux appropriés pour pouvoir effectuer un assemblage et une mise
au point complets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements
dus à l’emploi d’outils impropres ou de techniques improvisées. La forme et le numéro de référence des outils
spéciaux pouvant différer selon les pays, il existe parfois deux versions d’un outil. Se reporter à la liste sui-
vante pour éviter toute erreur de commande.
N.B.:
Pour les U.S.A. et le Canada, utiliser les numéros de référence commençant par “YM-”, “YU-” ou “ACC-”.
Pour les autres pays, utiliser les numéros de référence commençant par “90890-”.
Numéro de référence Nom et usage de l’outil Illustration
YU-1135-A, 90890-01135 Outil de séparation de carter moteur
Cet outil sert à déposer le vilebrequin de chaque moitié du
carter moteur.YU-1135-A 90890-01135
YM-1189, 90890-01189 Extracteur de volant magnétique
Cet outil sert à extraire le volant magnétique.YM-1189 90890-01189
YU-1235, 90890-01235 Outil de maintien du rotor
Cet outil permet de desserrer ou de serrer l’écrou de fixa-
tion du volant magnétique.YU-1235 90890-01235
YU-3097, 90890-01252
YU-1256Comparateur à cadran et support
Support
Ces outils permettent de contrôler la déformation ou le plié
des pièces.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YU-91044, 90890-04081
YU-90063, 90890-01278Outil de montage du vilebrequin
Pot de montage du vilebrequin
Boulon de montage du vilebrequin
Entretoise (outil de montage du vilebrequin)
Adaptateur (M12)
Ces outils servent à poser le vilebrequin.YU-90050
YU-90063
YU-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Kit d’extraction d’axe de piston
Cet outil sert à extraire l’axe de piston.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Testeur de bouchon de radiateur
Adaptateur du testeur de bouchon de radiateur
Ces outils sont utilisés pour le contrôle du système de
refroidissement.YU-24460-01
YU-3398490890-01325
90890-01352
OUTILS SPECIAUX
1 - 7
Page 55 of 676
GEN
INFO
ABNEHMBARER
SEITENSTÄNDER
Der Seitenständer 1 dient lediglich
zum Abstützen der Maschine im
Stand oder beim Transport.
WARNUNG
Den Seitenständer niemals
zusätzlich belasten.
Vor dem Losfahren den Seiten-
ständer entfernen.
VENTILVERBINDUNG
Die Ventilverbindung 1 ist im Kraft-
stofftank-Belüftungsschlauch ange-
bracht und verhindert ein Auslaufen
von Benzin.
ACHTUNG:
Beim Einbau sicherstellen, dass
die Pfeilmarkierung nach unten
zum Kraftstofftank gerichtet ist.
ZÜNDKERZENSCHLÜSSEL
Der Zündkerzenschlüssel 1 dient
zum Aus- und Einbau der Zünd-
kerze.
SPEICHENSCHLÜSSEL
Der Speichenschlüssel 1 dient zum
Festziehen der Speichen.
DÜSENNADEL-
ZIEHERWERKZEUG
Das Düsennadel-Zieherwerkzeug 1
wird benutzt, um die Düsennadel aus
dem Vergaser herauszuziehen. BEQUILLE LATERALE
AMOVIBLE
La béquille latérale 1 ne sert qu’à sup-
porter la moto à l’arrêt ou durant le
transport.
AVERTISSEMENT
Ne jamais soumettre la béquille laté-
rale à des forces supplémentaires.
Relever la béquille avant de démar-
rer.
CLAPET DE RENIFLARD
Ce clapet 1 empêche le carburant de
s’échapper et est monté sur la durit de
mise à l’air du réservoir de carburant.
ATTENTION:
Lors du montage, veiller à orienter la
flèche vers le réservoir de carburant et
vers le bas.
CLE A BOUGIE
La clé à bougie 1 permet de déposer et
de reposer la bougie.
CLE A ECROUS DE RAYONS
La clé à écrous de rayons 1 permet de
serrer les rayons.
OUTIL D’EXTRACTION
D’AIGUILLE
L’outil d’extraction d’aiguille 1 permet
d’extraire l’aiguille du carburateur.CAVALLETTO LATERALE
SMONTABILE
Questo cavalletto 1 è utilizzato per
sostenere il mezzo quando è fermo o
durante il trasporto.
AVVERTENZA
Non applicare mai ulteriori carichi
al cavalletto laterale.
Togliere il cavalletto laterale prima
di mettersi in marcia con il mezzo.
GIUNTO DELLA VALVOLA
Questo giunto della valvola 1 evita la
fuoriuscita del carburante ed è installato
sul flessibile di sfiato del serbatoio car-
burante.
ATTENZIONE:
In questa installazione, assicurarsi che
la freccia sia rivolta in basso verso il
serbatoio.
CHIAVE PER CANDELE
Questa chiave per candele 1 è utilizzata
per togliere o installare le candele.
CHIAVE TENDIRAGGI
Questa chiave tendiraggi 1 è utilizzata
per serrare i raggi.
STRUMENTO DI ESTRAZIONE
DELLO SPILLO DEL GETTO
Lo strumento di estrazione dello spillo
del getto 1 viene utilizzato per estrarre
lo spillo del getto dal carburatore.
FONCTIONS DES COMMANDES
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FUNZIONI DI CONTROLLO
1 - 12
