Page 74 of 676
SPEC
2 - 1
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: YZ250FW (USA, CDN, AUS, NZ)
YZ250F (EUROPE, ZA)
Model code number: 5XCG (USA, CDN)
5XCH (EUROPE)
5XCK (AUS, NZ, ZA)
Dimensions: USA, CDN,
ZA, AUS, NZEUROPE
(Except for F)F
Overall length 2,160 mm
(85.04 in)2,166 mm
(85.28 in)2,165 mm
(85.24 in)
Overall width 825 mm
(32.48 in)← ←
Overall height 1,299 mm
(51.14 in)1,302 mm
(51.26 in)←
Seat height 984 mm
(38.74 in)997 mm
(39.25 in)996 mm
(39.21 in)
Wheelbase 1,469 mm
(57.83 in)← ←
Minimum ground clearance 370 mm
(14.57 in)372 mm
(14.65 in)←
Dry weight:
Without oil and fuel 92.7 kg (204 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 249 cm
3 (8.76 Imp oz, 8.42 US oz)
Bore × stroke 77.0 × 53.6 mm (3.03 × 2.11 in)
Compression ratio 12.5 : 1
Starting system Kickstarter
Lubrication system: Dry sump
2
GENERAL SPECIFICATIONS

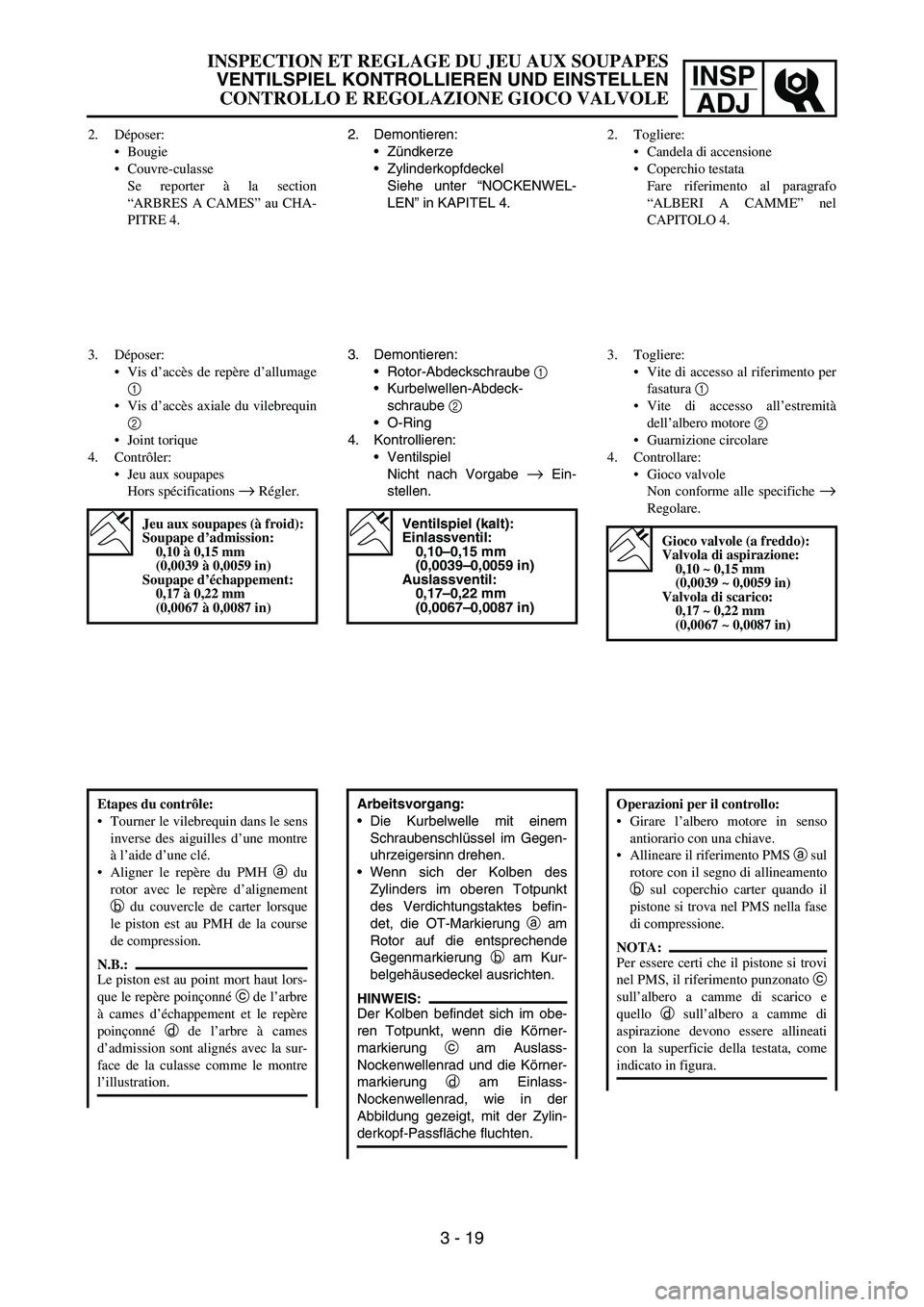

Page 205 of 676
INSP
ADJ
2. Demontieren:
Zündkerze
Zylinderkopfdeckel
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
3. Demontieren:
Rotor-Abdeckschraube 1
Kurbelwellen-Abdeck-
schraube 2
O-Ring
4. Kontrollieren:
Ventilspiel
Nicht nach Vorgabe
→ Ein-
stellen.
Ventilspiel (kalt):
Einlassventil:
0,10–0,15 mm
(0,0039–0,0059 in)
Auslassventil:
0,17–0,22 mm
(0,0067–0,0087 in)
Arbeitsvorgang:
Die Kurbelwelle mit einem
Schraubenschlüssel im Gegen-
uhrzeigersinn drehen.
Wenn sich der Kolben des
Zylinders im oberen Totpunkt
des Verdichtungstaktes befin-
det, die OT-Markierung a am
Rotor auf die entsprechende
Gegenmarkierung b am Kur-
belgehäusedeckel ausrichten.
HINWEIS:
Der Kolben befindet sich im obe-
ren Totpunkt, wenn die Körner-
markierung c am Auslass-
Nockenwellenrad und die Körner-
markierung d am Einlass-
Nockenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf-Passfläche fluchten.
2. Déposer:
Bougie
Couvre-culasse
Se reporter à la section
“ARBRES A CAMES” au CHA-
PITRE 4.
3. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
Joint torique
4. Contrôler:
Jeu aux soupapes
Hors spécifications
→ Régler.
Jeu aux soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,17 à 0,22 mm
(0,0067 à 0,0087 in)
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère du PMH a du
rotor avec le repère d’alignement
b du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
2. Togliere:
Candela di accensione
Coperchio testata
Fare riferimento al paragrafo
“ALBERI A CAMME” nel
CAPITOLO 4.
3. Togliere:
Vite di accesso al riferimento per
fasatura 1
Vite di accesso all’estremità
dell’albero motore 2
Guarnizione circolare
4. Controllare:
Gioco valvole
Non conforme alle specifiche
→
Regolare.
Gioco valvole (a freddo):
Valvola di aspirazione:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Valvola di scarico:
0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)
Operazioni per il controllo:
Girare l’albero motore in senso
antiorario con una chiave.
Allineare il riferimento PMS a sul
rotore con il segno di allineamento
b sul coperchio carter quando il
pistone si trova nel PMS nella fase
di compressione.
NOTA:
Per essere certi che il pistone si trovi
nel PMS, il riferimento punzonato c
sull’albero a camme di scarico e
quello d sull’albero a camme di
aspirazione devono essere allineati
con la superficie della testata, come
indicato in figura.
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 19

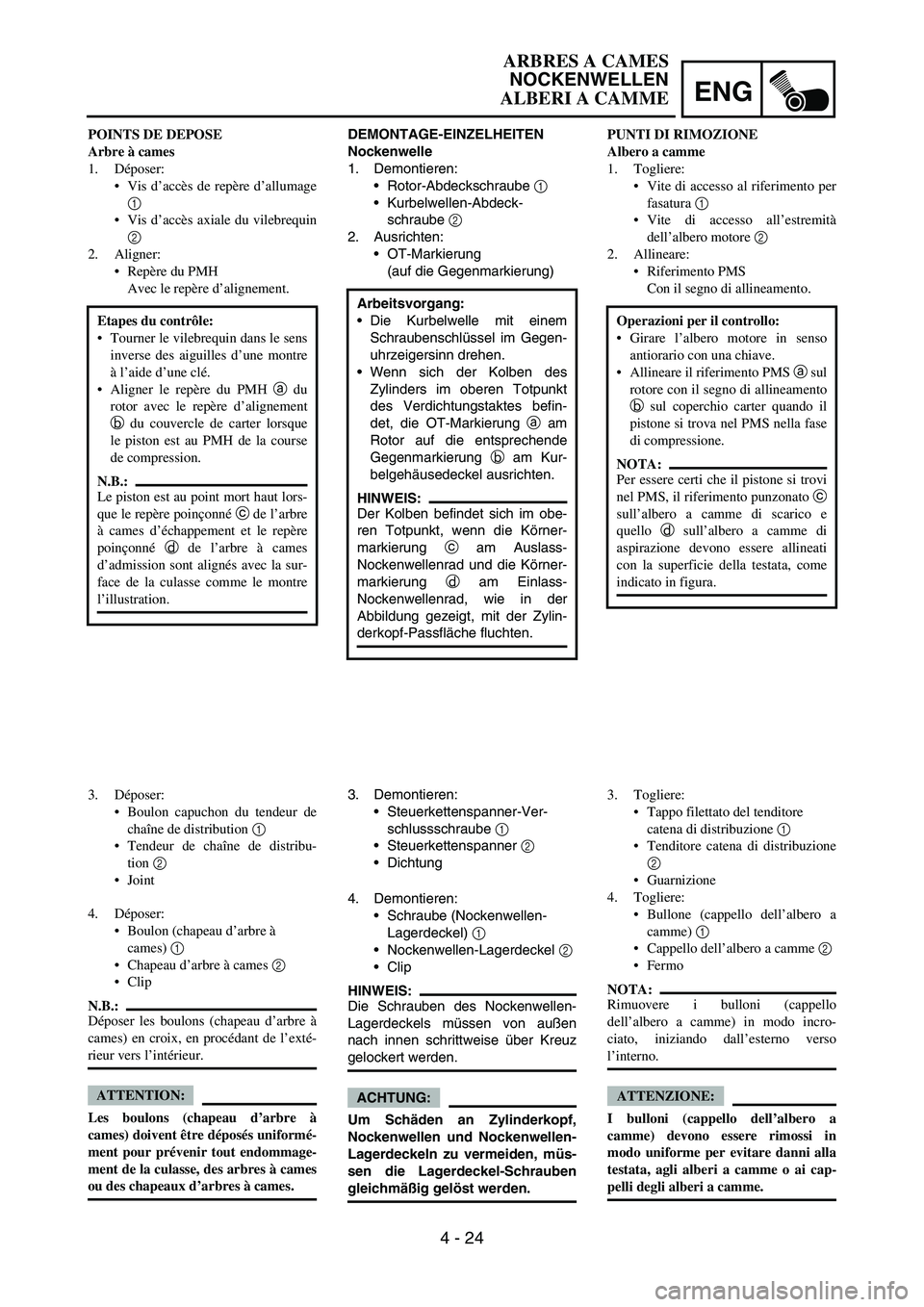

Page 309 of 676
ENG
4 - 24
DEMONTAGE-EINZELHEITEN
Nockenwelle
1. Demontieren:
Rotor-Abdeckschraube
1
Kurbelwellen-Abdeck-
schraube
2
2. Ausrichten:
OT-Markierung
(auf die Gegenmarkierung)
Arbeitsvorgang:
Die Kurbelwelle mit einem
Schraubenschlüssel im Gegen-
uhrzeigersinn drehen.
Wenn sich der Kolben des
Zylinders im oberen Totpunkt
des Verdichtungstaktes befin-
det, die OT-Markierung
a am
Rotor auf die entsprechende
Gegenmarkierung
b am Kur-
belgehäusedeckel ausrichten.
HINWEIS:
Der Kolben befindet sich im obe-
ren Totpunkt, wenn die Körner-
markierung
c am Auslass-
Nockenwellenrad und die Körner-
markierung
d am Einlass-
Nockenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf-Passfläche fluchten.
3. Demontieren:
Steuerkettenspanner-Ver-
schlussschraube
1
Steuerkettenspanner
2
Dichtung
4. Demontieren:
Schraube (Nockenwellen-
Lagerdeckel)
1
Nockenwellen-Lagerdeckel
2
Clip
HINWEIS:
Die Schrauben des Nockenwellen-
Lagerdeckels müssen von außen
nach innen schrittweise über Kreuz
gelockert werden.
ACHTUNG:
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwellen-
Lagerdeckeln zu vermeiden, müs-
sen die Lagerdeckel-Schrauben
gleichmäßig gelöst werden. POINTS DE DEPOSE
Arbre à cames
1. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
2. Aligner:
Repère du PMH
Avec le repère d’alignement.
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère du PMH a du
rotor avec le repère d’alignement
b du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
3. Déposer:
Boulon capuchon du tendeur de
chaîne de distribution 1
Tendeur de chaîne de distribu-
tion 2
Joint
4. Déposer:
Boulon (chapeau d’arbre à
cames) 1
Chapeau d’arbre à cames 2
Clip
N.B.:
Déposer les boulons (chapeau d’arbre à
cames) en croix, en procédant de l’exté-
rieur vers l’intérieur.
ATTENTION:
Les boulons (chapeau d’arbre à
cames) doivent être déposés uniformé-
ment pour prévenir tout endommage-
ment de la culasse, des arbres à cames
ou des chapeaux d’arbres à cames.PUNTI DI RIMOZIONE
Albero a camme
1. Togliere:
Vite di accesso al riferimento per
fasatura 1
Vite di accesso all’estremità
dell’albero motore 2
2. Allineare:
Riferimento PMS
Con il segno di allineamento.
Operazioni per il controllo:
Girare l’albero motore in senso
antiorario con una chiave.
Allineare il riferimento PMS a sul
rotore con il segno di allineamento
b sul coperchio carter quando il
pistone si trova nel PMS nella fase
di compressione.
NOTA:
Per essere certi che il pistone si trovi
nel PMS, il riferimento punzonato c
sull’albero a camme di scarico e
quello d sull’albero a camme di
aspirazione devono essere allineati
con la superficie della testata, come
indicato in figura.
3. Togliere:
Tappo filettato del tenditore
catena di distribuzione 1
Tenditore catena di distribuzione
2
Guarnizione
4. Togliere:
Bullone (cappello dell’albero a
camme) 1
Cappello dell’albero a camme 2
Fermo
NOTA:
Rimuovere i bulloni (cappello
dell’albero a camme) in modo incro-
ciato, iniziando dall’esterno verso
l’interno.
ATTENZIONE:
I bulloni (cappello dell’albero a
camme) devono essere rimossi in
modo uniforme per evitare danni alla
testata, agli alberi a camme o ai cap-
pelli degli alberi a camme.
ARBRES A CAMES
NOCKENWELLEN
ALBERI A CAMME
Page 655 of 676
TUN
Feder nach Austausch einstellen
Da die Einstellung der Hinterradfede-
rung sich auch auf die Vorderradfe-
derung auswirkt, muss beim
Einstellen der Teleskopgabel darauf
geachtet werden, dass beide aufein-
ander abgestimmt sind.
1. Weiche Feder
Eine weiche Feder ergibt norma-
lerweise ein weiches Fahrgefühl.
Die Zugstufen-Dämpfungskraft
ist höher, und die Gabel taucht
mehrmals tief ein.
Zum Einstellen einer weichen
Feder:
•Die Zugstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
herausdrehen.
•Die Druckstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
hineindrehen.
2. Harte Feder
Eine harte Feder ergibt norma-
lerweise ein hartes Fahrgefühl.
Die Zugstufen-Dämpfungskraft
ist geringer, der Bodenkontakt
scheint zu schwinden und der
Lenker vibriert.
Zum Einstellen einer harten
Feder:
•Die Zugstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
hineindrehen.
•Die Druckstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
herausdrehen. Réglage du ressort après remplace-
ment
La suspension arrière pouvant influencer
le réglage de la fourche, il convient donc
d’équilibrer l’arrière et l’avant de la
machine (la position, etc.) avant d’effec-
tuer le réglage de la fourche.
1. Ressort mou
En général, un ressort mou offre une
sensation de conduite douce.
L’amortissement à la détente tend à
être plus fort et la fourche peut
s’enfoncer plus profondément lors
de la conduite sur des routes caho-
teuses.
Réglage d’un ressort mou:
Régler l’amortissement à la
détente.
Dévisser d’un ou deux déclics.
Régler l’amortissement à la com-
pression.
Visser d’un ou deux déclics.
2. Ressort dur
En principe, un ressort dur offre une
sensation de conduite dure. L’amor-
tissement à la détente a tendance à
s’affaiblir, entraînant une perte de la
sensation de contact avec la surface
de la route ou des vibrations du gui-
don.
Réglage d’un ressort dur:
Régler l’amortissement à la
détente.
Visser d’un ou deux déclics.
Régler l’amortissement à la com-
pression.
Dévisser d’un ou deux déclics.Impostazione della molla dopo la
sostituzione
Dal momento che l’impostazione della
forcella anteriore può essere facilmente
influenzata dalla sospensione posteriore,
assicurarsi che il fronte e il retro del
mezzo siano equilibrati (in posizione,
ecc.) durante l’impostazione della for-
cella anteriore.
1. Utilizzo di una molla morbida
Generalmente una molla morbida
offre una sensazione di guida più
morbida. Lo smorzamento in esten-
sione tende a rafforzarsi e la forcella
anteriore può molleggiare più pro-
fondamente su una serie di buche.
Per impostare una molla morbida:
Modificare lo smorzamento in
estensione.
Svitare di uno o due scatti.
Modificare lo smorzamento in
compressione.
Avvitare di uno o due scatti.
2. Utilizzo di una molla rigida
Generalmente una molla rigida offre
una sensazione di guida più rigida.
Lo smorzamento in estensione
tende a indebolirsi, provocando una
mancanza del senso di contatto con
il fondo stradale o una vibrazione
del manubrio.
Per impostare una molla rigida:
Modificare lo smorzamento in
estensione.
Avvitare di uno o due scatti.
Modificare lo smorzamento in
compressione.
Svitare di uno o due scatti.
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 14
