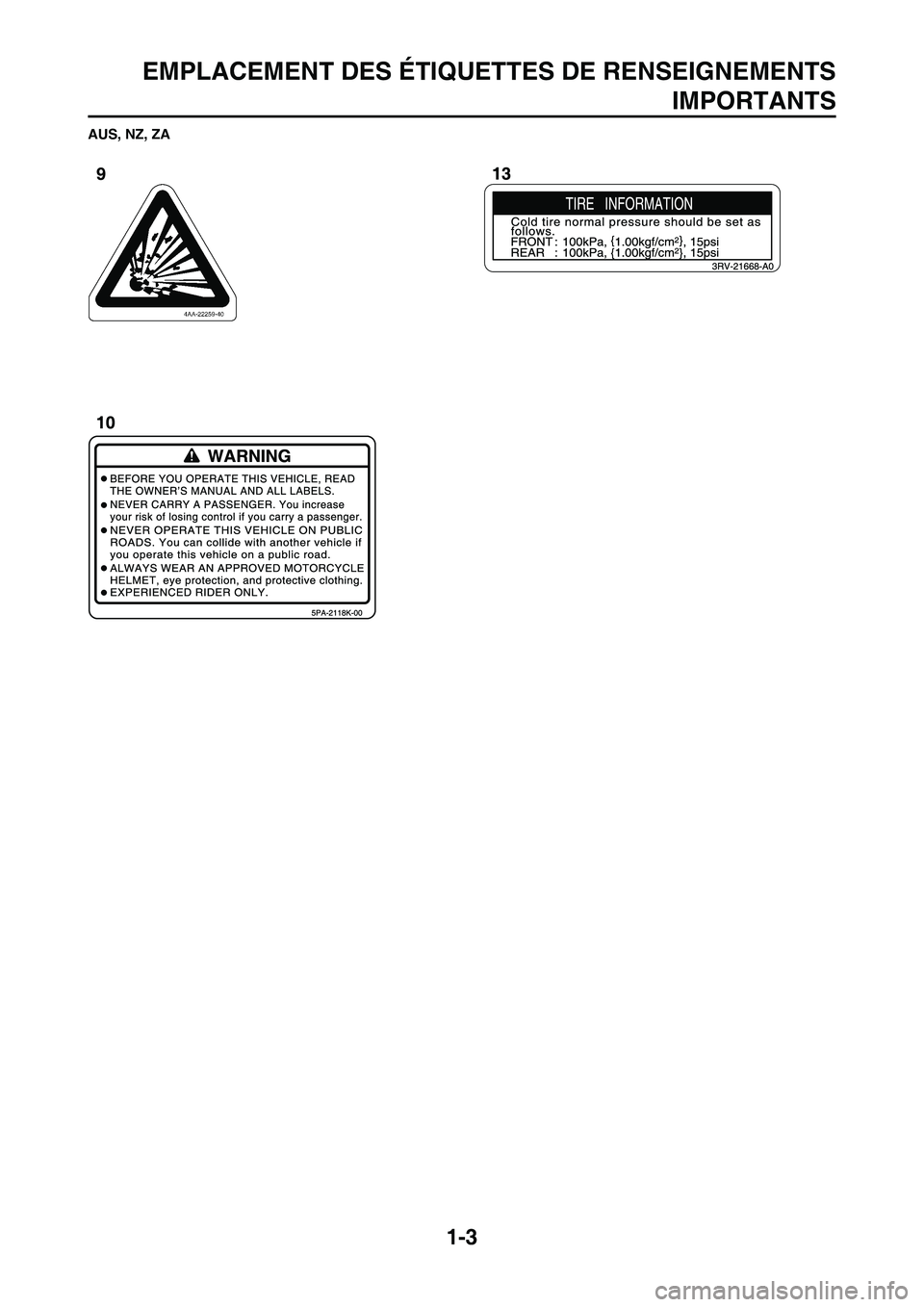

1-3
EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTSIMPORTANTS
AUS, NZ, ZA

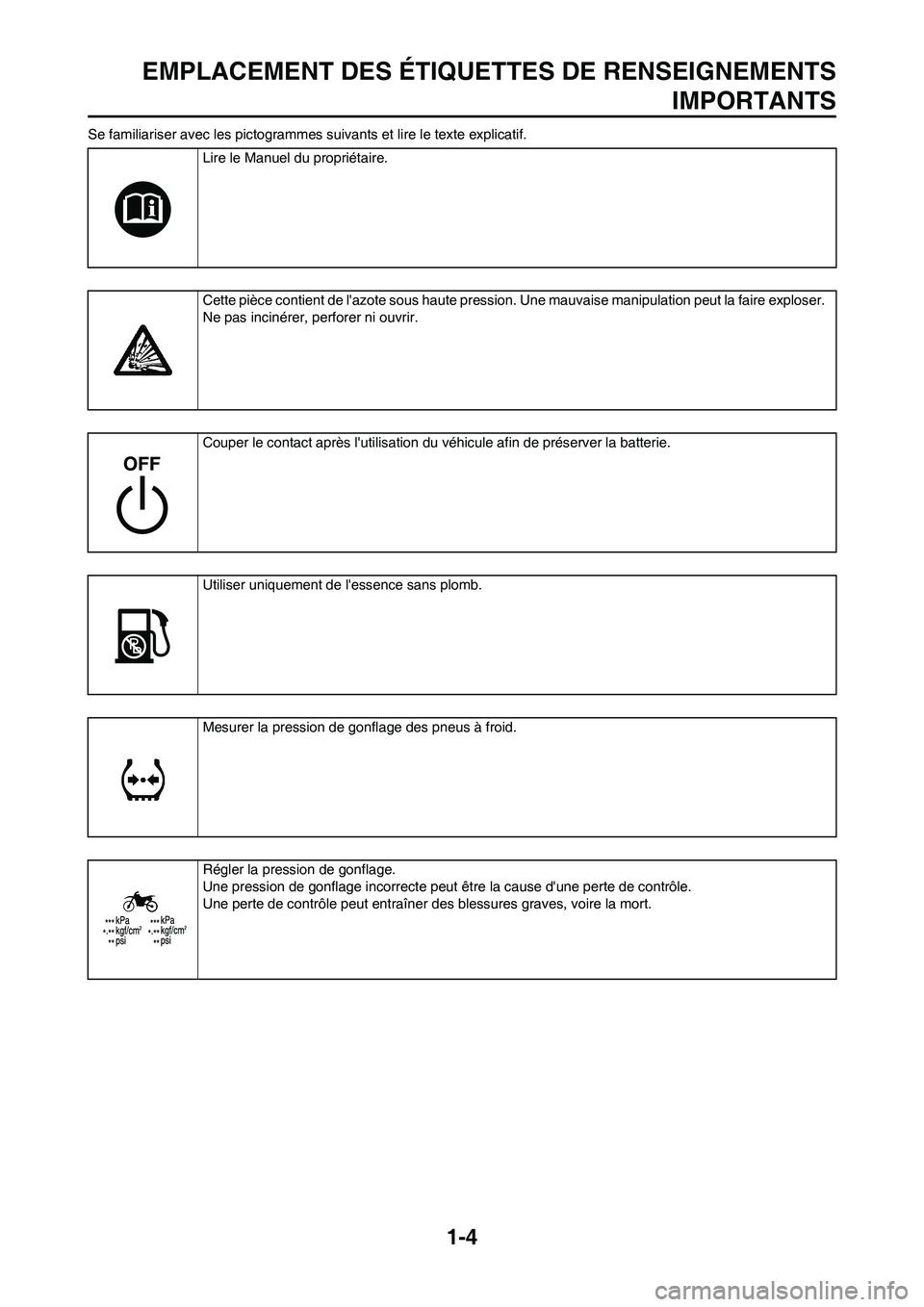

1-4
EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTS
IMPORTANTS
Se familiariser avec les pictogrammes suivants et lire le texte explicatif.
Lire le Manuel du propriétaire.
Cette pièce contient de l'azote sous haute pression. Une mauvaise manipulation peut la faire exploser.
Ne pas incinérer, perforer ni ouvrir.
Couper le contact après l'utilisation du véhicule afin de préserver la batterie.
Utiliser uniquement de l'essence sans plomb.
Mesurer la pression de gonflage des pneus à froid.
Régler la pression de gonflage.
Une pression de gonflage incorrecte peut être la cause d'une perte de contrôle.
Une perte de contrôle peut entraîner des blessures graves, voire la mort.

1-5

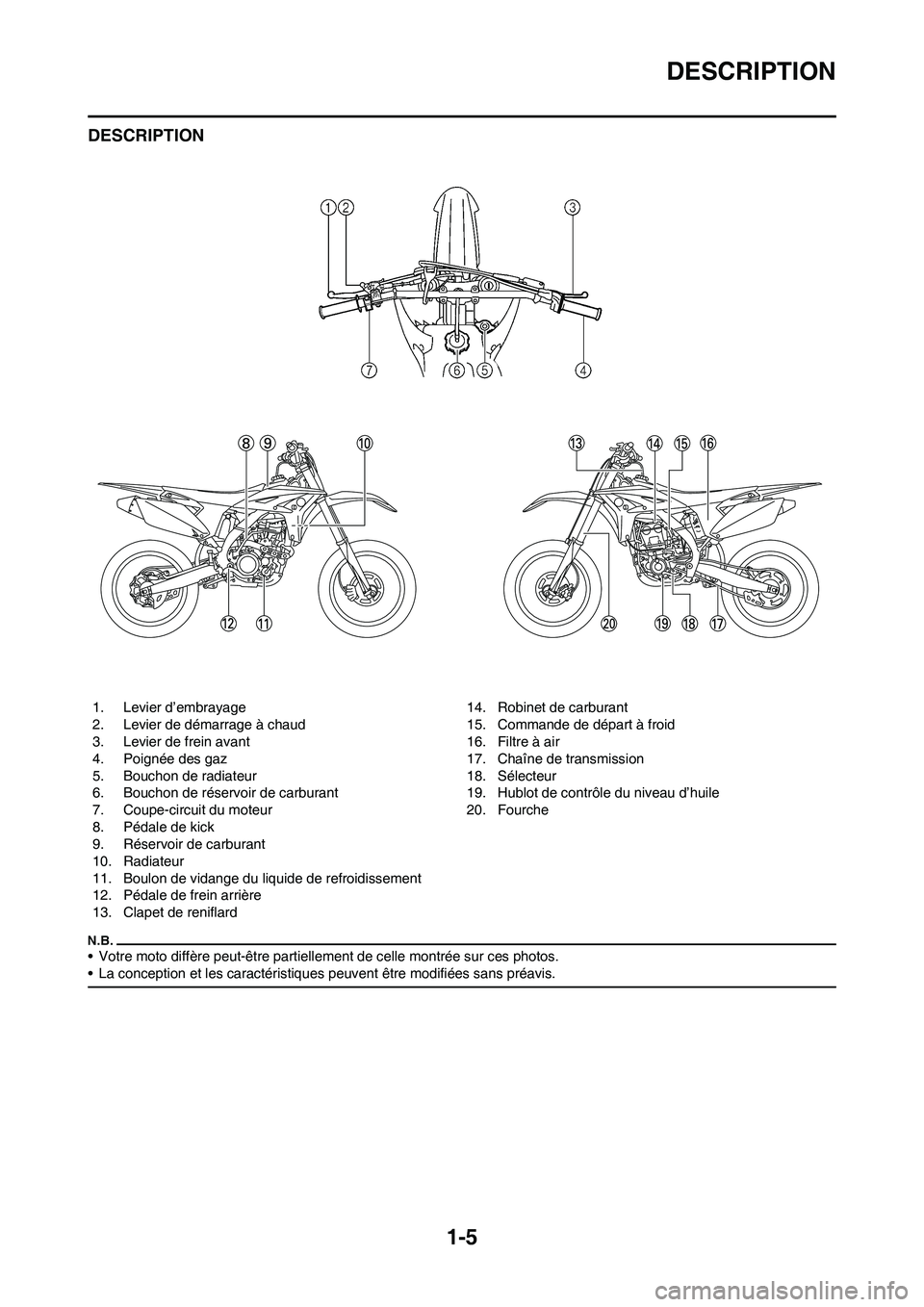

DESCRIPTION
DESCRIPTION
• Votre moto diffère peut-être partiellement de celle montrée sur ces photos.
• La conception et les caractéristiques peuvent être modifiées sans préavis.
1. Levier d’embrayage
2. Levier de démarrage à chaud
3. Levier de frein avant
4. Poignée des gaz
5. Bouchon de radiateur
6. Bouchon de réservoir de carburant
7. Coupe-circuit du moteur
8. Pédale de kick
9. Réservoir de carburant
10. Radiateur
11. Boulon de vidange du liquide de refroidissement
12. Pédale de frein arrière
13. Clapet de reniflard14. Robinet de carburant
15. Commande de départ à froid
16. Filtre à air
17. Chaîne de transmission
18. Sélecteur
19. Hublot de contrôle du niveau d’huile
20. Fourche

1-6

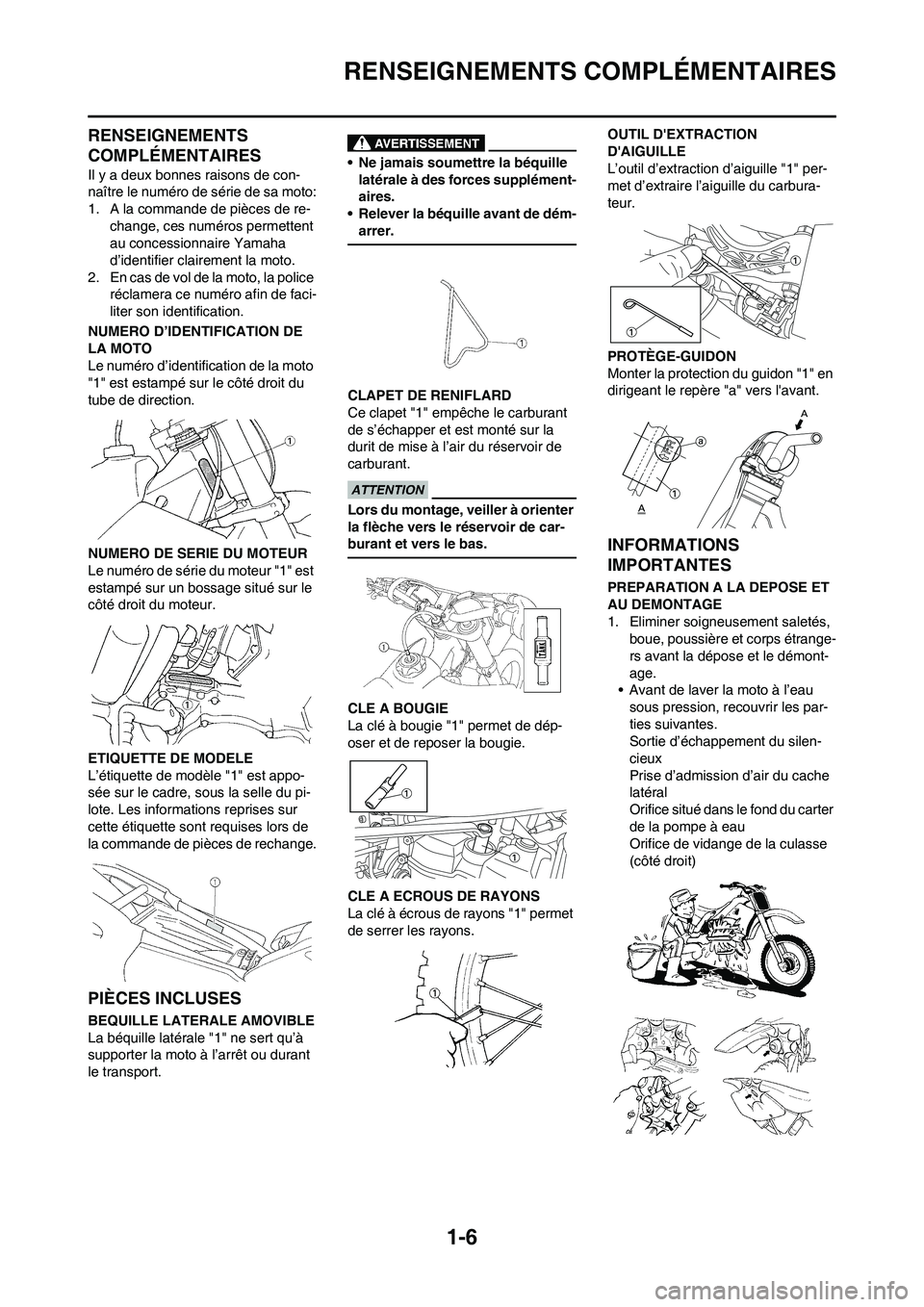

RENSEIGNEMENTS COMPLÉMENTAIRES
RENSEIGNEMENTS
COMPLÉMENTAIRES
Il y a deux bonnes raisons de con-
naître le numéro de série de sa moto:
1. A la commande de pièces de re-
change, ces numéros permettent
au concessionnaire Yamaha
d’identifier clairement la moto.
2. En cas de vol de la moto, la police
réclamera ce numéro afin de faci-
liter son identification.
NUMERO D’IDENTIFICATION DE
LA MOTO
Le numéro d’identification de la moto
"1" est estampé sur le côté droit du
tube de direction.
NUMERO DE SERIE DU MOTEUR
Le numéro de série du moteur "1" est
estampé sur un bossage situé sur le
côté droit du moteur.
ETIQUETTE DE MODELE
L’étiquette de modèle "1" est appo-
sée sur le cadre, sous la selle du pi-
lote. Les informations reprises sur
cette étiquette sont requises lors de
la commande de pièces de rechange.
PIÈCES INCLUSES
BEQUILLE LATERALE AMOVIBLE
La béquille latérale "1" ne sert qu’à
supporter la moto à l’arrêt ou durant
le transport.
• Ne jamais soumettre la béquille
latérale à des forces supplément-
aires.
• Relever la béquille avant de dém-
arrer.
CLAPET DE RENIFLARD
Ce clapet "1" empêche le carburant
de s’échapper et est monté sur la
durit de mise à l’air du réservoir de
carburant.
Lors du montage, veiller à orienter
la flèche vers le réservoir de car-
burant et vers le bas.
CLE A BOUGIE
La clé à bougie "1" permet de dép-
oser et de reposer la bougie.
CLE A ECROUS DE RAYONS
La clé à écrous de rayons "1" permet
de serrer les rayons.OUTIL D'EXTRACTION
D'AIGUILLE
L’outil d’extraction d’aiguille "1" per-
met d’extraire l’aiguille du carbura-
teur.
PROTÈGE-GUIDON
Monter la protection du guidon "1" en
dirigeant le repère "a" vers l'avant.
INFORMATIONS
IMPORTANTES
PREPARATION A LA DEPOSE ET
AU DEMONTAGE
1. Eliminer soigneusement saletés,
boue, poussière et corps étrange-
rs avant la dépose et le démont-
age.
• Avant de laver la moto à l’eau
sous pression, recouvrir les par-
ties suivantes.
Sortie d’échappement du silen-
cieux
Prise d’admission d’air du cache
latéral
Orifice situé dans le fond du carter
de la pompe à eau
Orifice de vidange de la culasse
(côté droit)

1-7
VERIFICATION DES CONNEXIONS

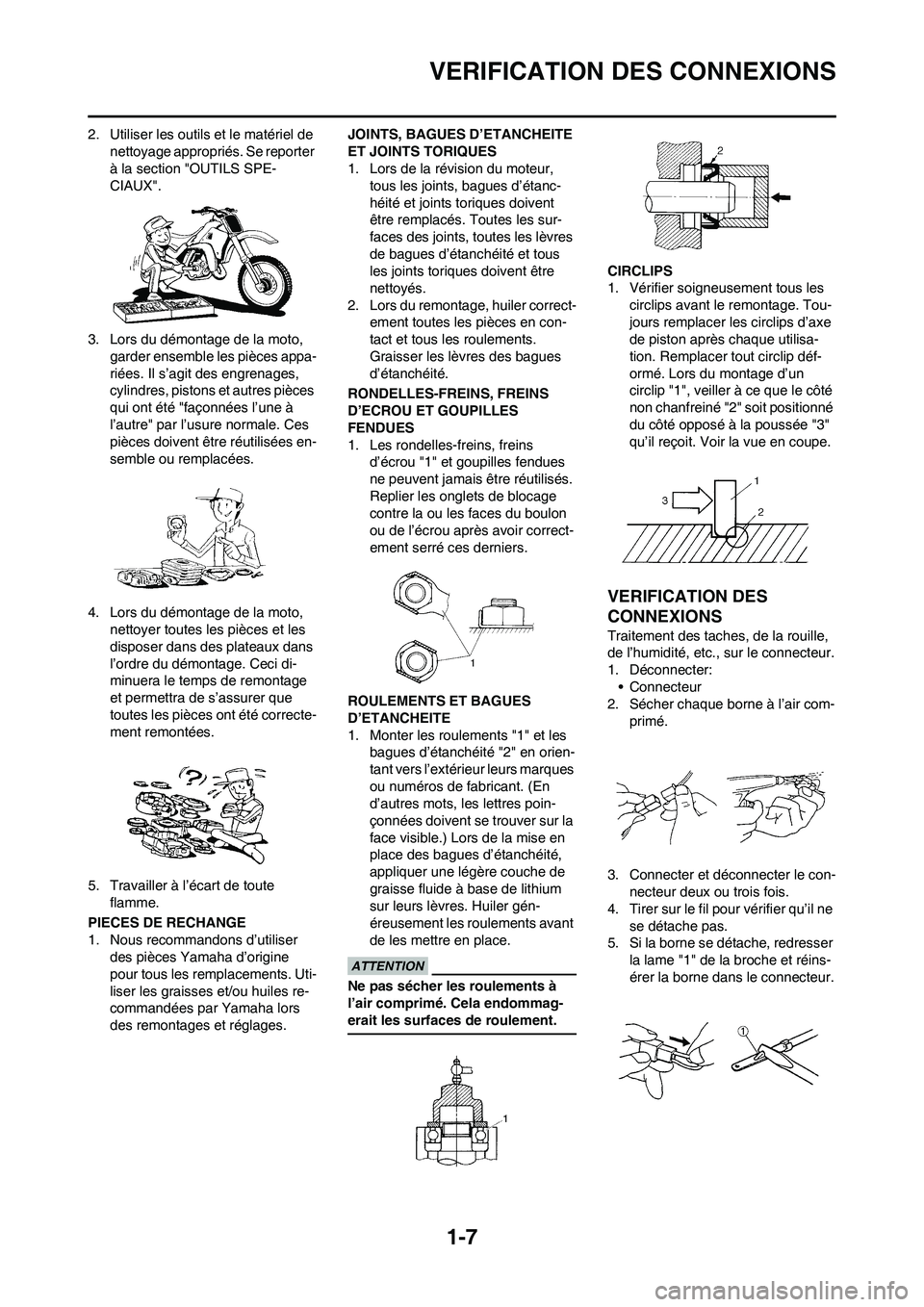

2. Utiliser les outils et le matériel de
nettoyage appropriés. Se reporter
à la section "OUTILS SPE-
CIAUX".
3. Lors du démontage de la moto,
garder ensemble les pièces appa-
riées. Il s’agit des engrenages,
cylindres, pistons et autres pièces
qui ont été "façonnées l’une à
l’autre" par l’usure normale. Ces
pièces doivent être réutilisées en-
semble ou remplacées.
4. Lors du démontage de la moto,
nettoyer toutes les pièces et les
disposer dans des plateaux dans
l’ordre du démontage. Ceci di-
minuera le temps de remontage
et permettra de s’assurer que
toutes les pièces ont été correcte-
ment remontées.
5. Travailler à l’écart de toute
flamme.
PIECES DE RECHANGE
1. Nous recommandons d’utiliser
des pièces Yamaha d’origine
pour tous les remplacements. Uti-
liser les graisses et/ou huiles re-
commandées par Yamaha lors
des remontages et réglages.JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lors de la révision du moteur,
tous les joints, bagues d’étanc-
héité et joints toriques doivent
être remplacés. Toutes les sur-
faces des joints, toutes les lèvres
de bagues d’étanchéité et tous
les joints toriques doivent être
nettoyés.
2. Lors du remontage, huiler correct-
ement toutes les pièces en con-
tact et tous les roulements.
Graisser les lèvres des bagues
d’étanchéité.
RONDELLES-FREINS, FREINS
D’ECROU ET GOUPILLES
FENDUES
1. Les rondelles-freins, freins
d’écrou "1" et goupilles fendues
ne peuvent jamais être réutilisés.
Replier les onglets de blocage
contre la ou les faces du boulon
ou de l’écrou après avoir correct-
ement serré ces derniers.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements "1" et les
bagues d’étanchéité "2" en orien-
tant vers l’extérieur leurs marques
ou numéros de fabricant. (En
d’autres mots, les lettres poin-
çonnées doivent se trouver sur la
face visible.) Lors de la mise en
place des bagues d’étanchéité,
appliquer une légère couche de
graisse fluide à base de lithium
sur leurs lèvres. Huiler gén-
éreusement les roulements avant
de les mettre en place.
Ne pas sécher les roulements à
l’air comprimé. Cela endommag-
erait les surfaces de roulement.
CIRCLIPS
1. Vérifier soigneusement tous les
circlips avant le remontage. Tou-
jours remplacer les circlips d’axe
de piston après chaque utilisa-
tion. Remplacer tout circlip déf-
ormé. Lors du montage d’un
circlip "1", veiller à ce que le côté
non chanfreiné "2" soit positionné
du côté opposé à la poussée "3"
qu’il reçoit. Voir la vue en coupe.
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille,
de l’humidité, etc., sur le connecteur.
1. Déconnecter:
• Connecteur
2. Sécher chaque borne à l’air com-
primé.
3. Connecter et déconnecter le con-
necteur deux ou trois fois.
4. Tirer sur le fil pour vérifier qu’il ne
se détache pas.
5. Si la borne se détache, redresser
la lame "1" de la broche et réins-
érer la borne dans le connecteur.

1-8
VERIFICATION DES CONNEXIONS

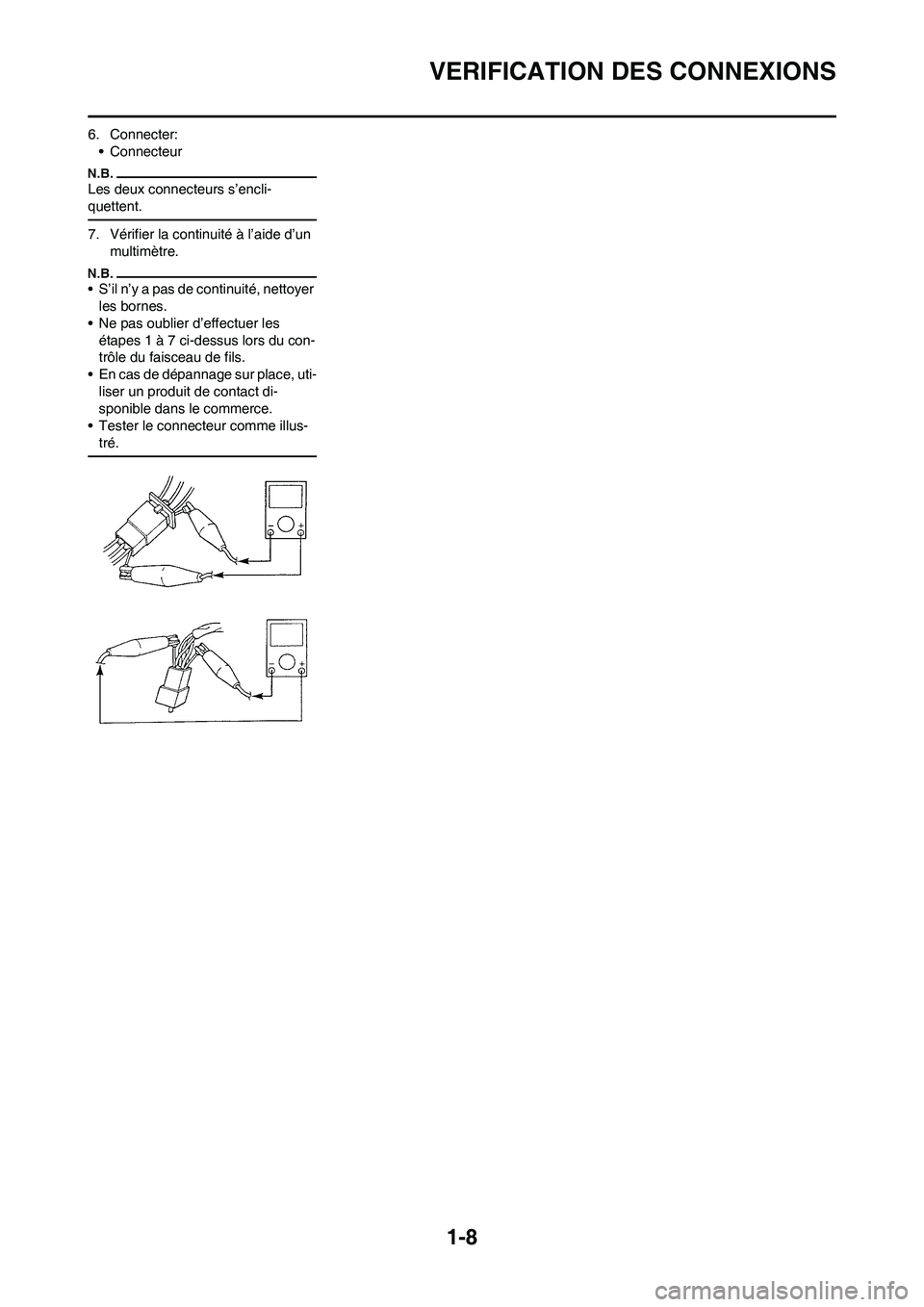

6. Connecter:
• Connecteur
Les deux connecteurs s’encli-
quettent.
7. Vérifier la continuité à l’aide d’un
multimètre.
• S’il n’y a pas de continuité, nettoyer
les bornes.
• Ne pas oublier d’effectuer les
étapes 1 à 7 ci-dessus lors du con-
trôle du faisceau de fils.
• En cas de dépannage sur place, uti-
liser un produit de contact di-
sponible dans le commerce.
• Tester le connecteur comme illus-
tré.

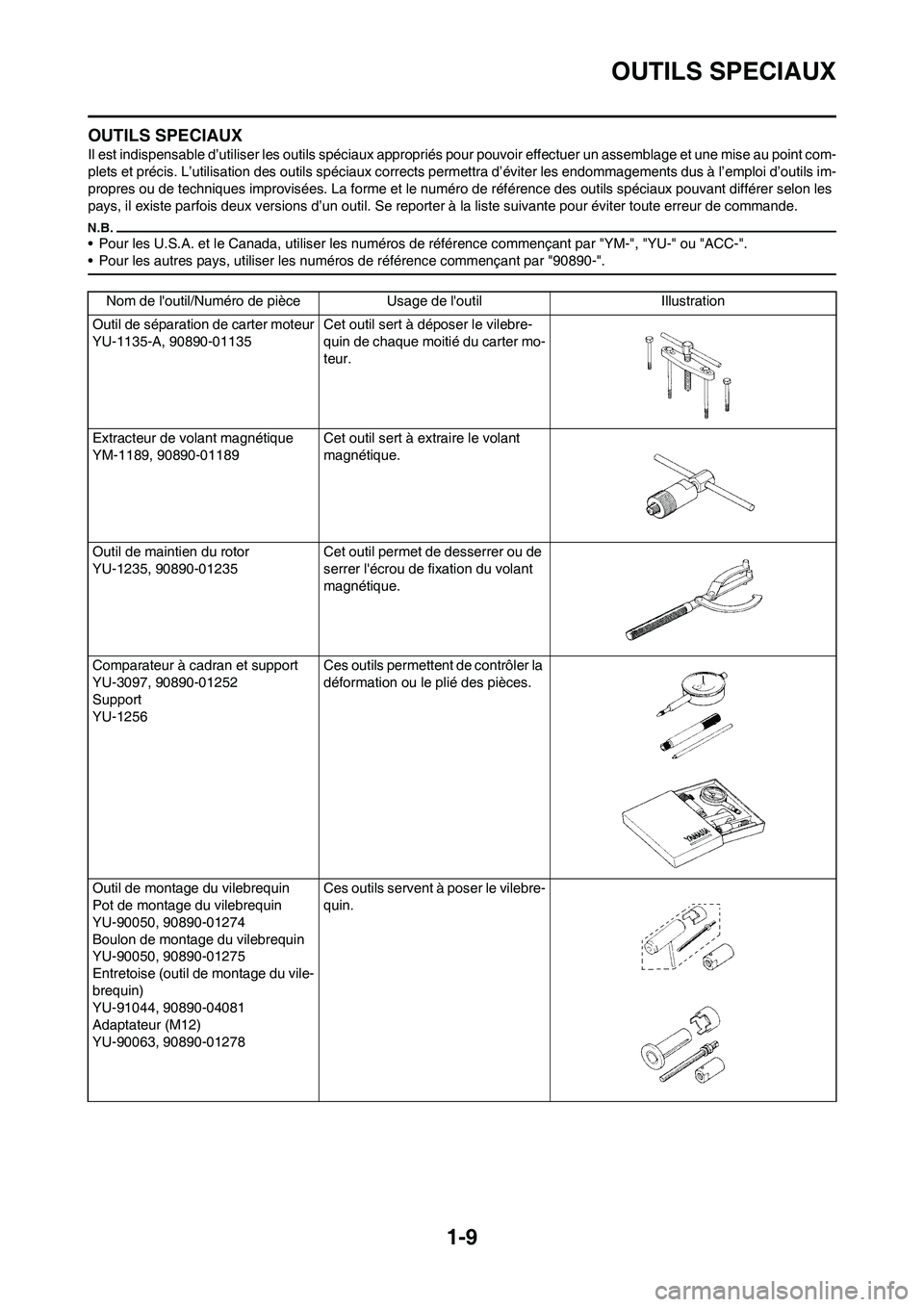

1-9
OUTILS SPECIAUX
OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux appropriés pour pouvoir effectuer un assemblage et une mise au point com-
plets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à l’emploi d’outils im-
propres ou de techniques improvisées. La forme et le numéro de référence des outils spéciaux pouvant différer selon les
pays, il existe parfois deux versions d’un outil. Se reporter à la liste suivante pour éviter toute erreur de commande.
• Pour les U.S.A. et le Canada, utiliser les numéros de référence commençant par "YM-", "YU-" ou "ACC-".
• Pour les autres pays, utiliser les numéros de référence commençant par "90890-".
Nom de l'outil/Numéro de pièce Usage de l'outil Illustration
Outil de séparation de carter moteur
YU-1135-A, 90890-01135Cet outil sert à déposer le vilebre-
quin de chaque moitié du carter mo-
teur.
Extracteur de volant magnétique
YM-1189, 90890-01189Cet outil sert à extraire le volant
magnétique.
Outil de maintien du rotor
YU-1235, 90890-01235Cet outil permet de desserrer ou de
serrer l'écrou de fixation du volant
magnétique.
Comparateur à cadran et support
YU-3097, 90890-01252
Support
YU-1256Ces outils permettent de contrôler la
déformation ou le plié des pièces.
Outil de montage du vilebrequin
Pot de montage du vilebrequin
YU-90050, 90890-01274
Boulon de montage du vilebrequin
YU-90050, 90890-01275
Entretoise (outil de montage du vile-
brequin)
YU-91044, 90890-04081
Adaptateur (M12)
YU-90063, 90890-01278Ces outils servent à poser le vilebre-
quin.

1-10
OUTILS SPECIAUX

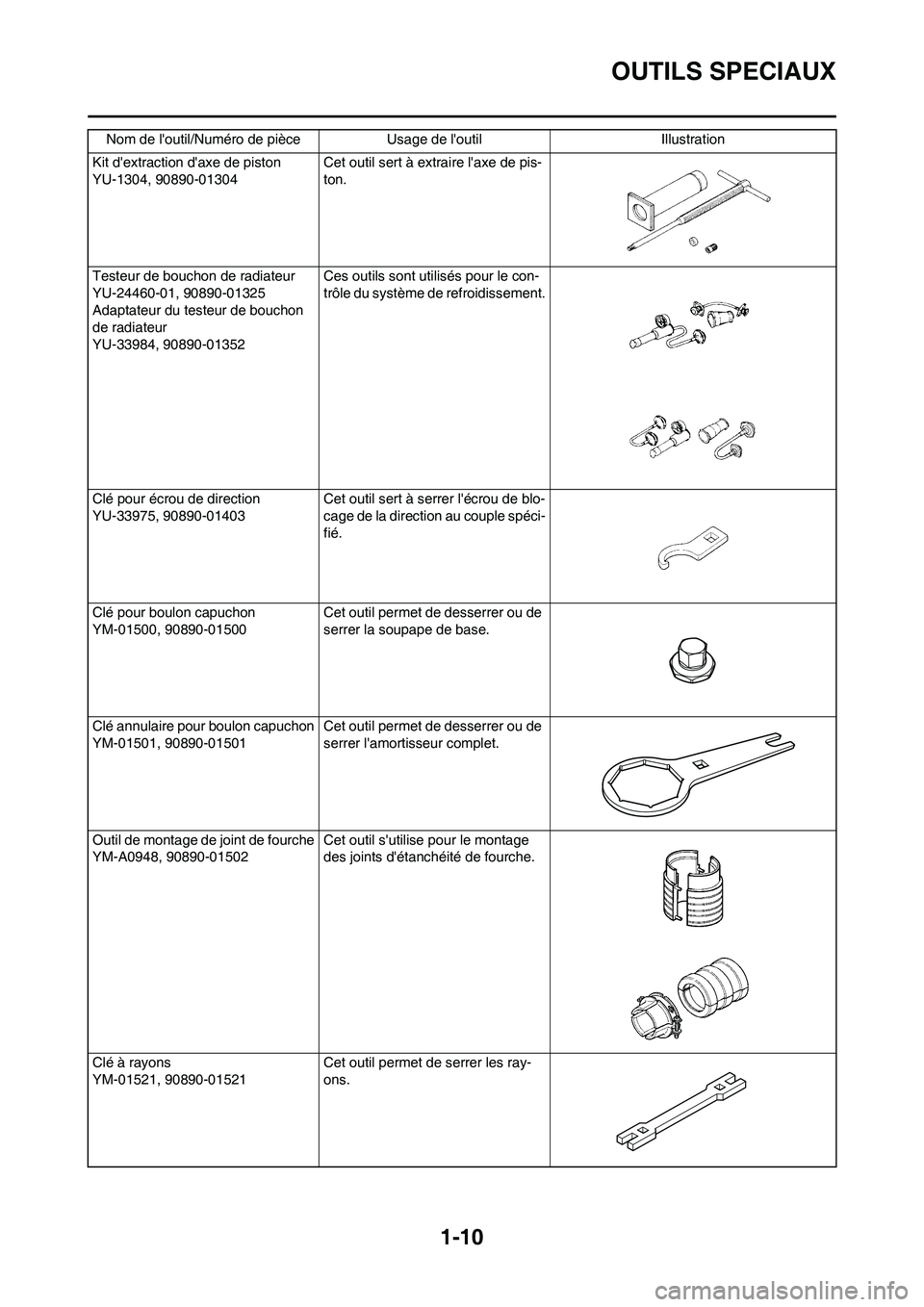

Kit d'extraction d'axe de piston
YU-1304, 90890-01304 Cet outil sert à extraire l'axe de pis-
ton.
Testeur de bouchon de radiateur
YU-24460-01, 90890-01325
Adaptateur du testeur de bouchon
de radiateur
YU-33984, 90890-01352Ces outils sont utilisés pour le con-
trôle du système de refroidissement.
Clé pour écrou de direction
YU-33975, 90890-01403 Cet outil sert à serrer l'écrou de blo-
cage de la direction au couple spéci-
fié.
Clé pour boulon capuchon
YM-01500, 90890-01500Cet outil permet de desserrer ou de
serrer la soupape de base.
Clé annulaire pour boulon capuchon
YM-01501, 90890-01501Cet outil permet de desserrer ou de
serrer l'amortisseur complet.
Outil de montage de joint de fourche
YM-A0948, 90890-01502 Cet outil s'utilise pour le montage
des joints d'étanchéité de fourche.
Clé à rayons
YM-01521, 90890-01521 Cet outil permet de serrer les ray-
ons. Nom de l'outil/Numéro de pièce Usage de l'outil Illustration

1-11
OUTILS SPECIAUX

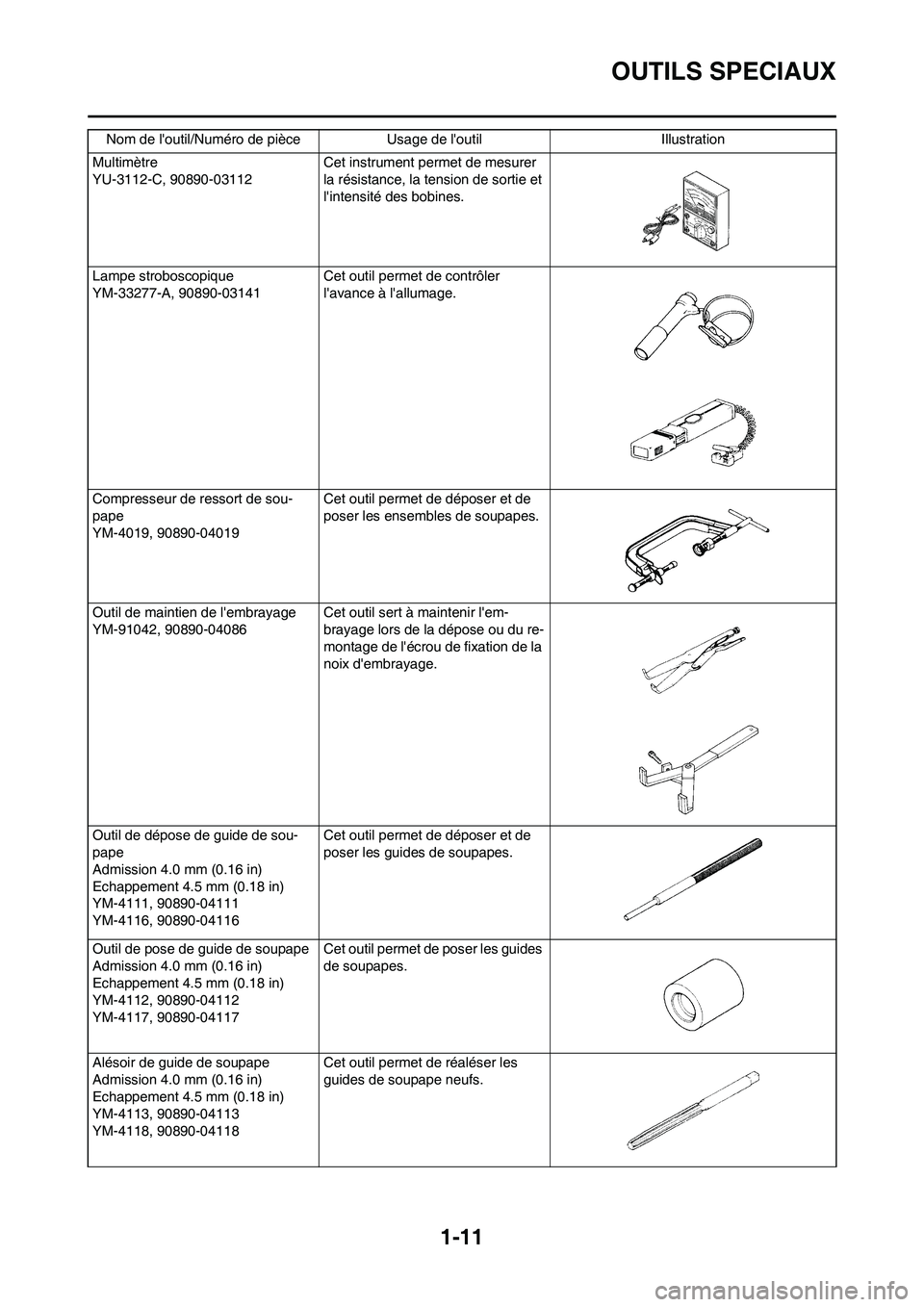

Multimètre
YU-3112-C, 90890-03112 Cet instrument permet de mesurer
la résistance, la tension de sortie et
l'intensité des bobines.
Lampe stroboscopique
YM-33277-A, 90890-03141 Cet outil permet de contrôler
l'avance à l'allumage.
Compresseur de ressort de sou-
pape
YM-4019, 90890-04019 Cet outil permet de déposer et de
poser les ensembles de soupapes.
Outil de maintien de l'embrayage
YM-91042, 90890-04086Cet outil sert à maintenir l'em-
brayage lors de la dépose ou du re-
montage de l'écrou de fixation de la
noix d'embrayage.
Outil de dépose de guide de sou-
pape
Admission 4.0 mm (0.16 in)
Echappement 4.5 mm (0.18 in)
YM-4111, 90890-04111
YM-4116, 90890-04116Cet outil permet de déposer et de
poser les guides de soupapes.
Outil de pose de guide de soupape
Admission 4.0 mm (0.16 in)
Echappement 4.5 mm (0.18 in)
YM-4112, 90890-04112
YM-4117, 90890-04117Cet outil permet de poser les guides
de soupapes.
Alésoir de guide de soupape
Admission 4.0 mm (0.16 in)
Echappement 4.5 mm (0.18 in)
YM-4113, 90890-04113
YM-4118, 90890-04118Cet outil permet de réaléser les
guides de soupape neufs. Nom de l'outil/Numéro de pièce Usage de l'outil Illustration

1-12
OUTILS SPECIAUX

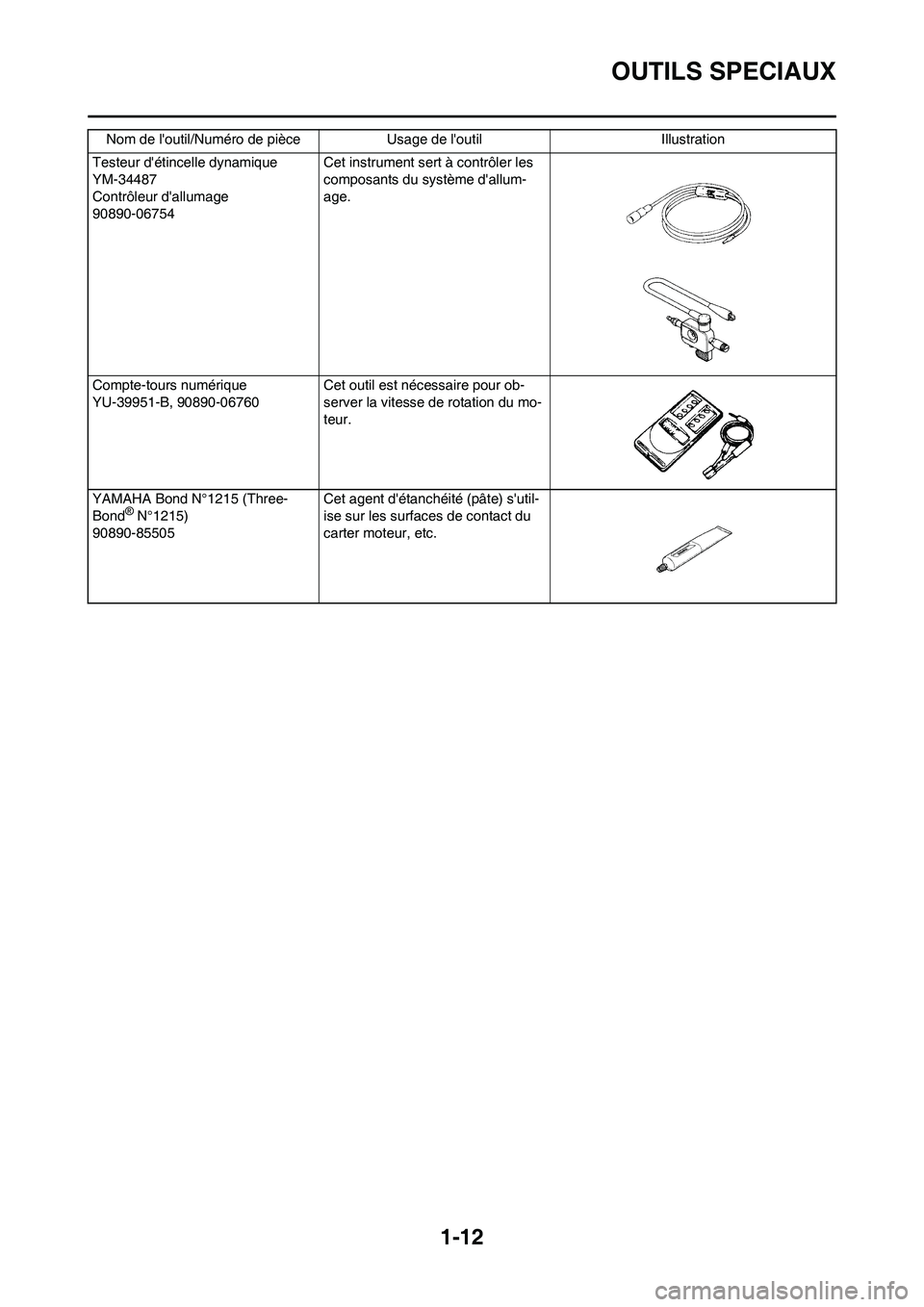

Testeur d'étincelle dynamique
YM-34487
Contrôleur d'allumage
90890-06754Cet instrument sert à contrôler les
composants du système d'allum-
age.
Compte-tours numérique
YU-39951-B, 90890-06760Cet outil est nécessaire pour ob-
server la vitesse de rotation du mo-
teur.
YAMAHA Bond N°1215 (Three-
Bond
® N°1215)
90890-85505Cet agent d'étanchéité (pâte) s'util-
ise sur les surfaces de contact du
carter moteur, etc. Nom de l'outil/Numéro de pièce Usage de l'outil Illustration
