YAMAHA YZ250F 2014 Manuale duso (in Italian)

FRENO POSTERIORE
4-31
AVVERTENZA
È essenziale posizionare correttamente il
tubo del freno per garantire il funzionamen-
to in tutta sicurezza del veicolo.Fare riferi-
mento a “PERCORSO DEI CAVI” a pagina 2-
33.
ECA14170
ATTENZIONE
Assicurarsi che la piega nella parte del tubo
“a” sia rivolta nella direzione indicata e che
il tubo del freno tocchi la sporgenza “b” sul-
la pinza del freno.
3. Installare:
• Molle pastiglia freno
• Pastiglie freno
• Perno pastiglia freno
• Tappo perno pastiglia freno
Fare riferimento a “CONTROLLO DELLE
PASTIGLIE DEL FRENO POSTERIORE” a
pagina 3-29.
4. Versare liquido dei freni nel serbatoio del liq-
uido dei freni fino al livello specificato.
EWA13090
AVVERTENZA
• Utilizzare soltanto il liquido dei freni indi-
cato. Liquidi dei freni diversi possono pro-
vocare il deterioramento delle guarnizioni
di gomma, con conseguenti perdite e scar-
sa potenza di frenata.
• Rabboccare con lo stesso tipo di liquido
dei freni già presente nel circuito. La mis-
celazione di liquidi dei freni diversi può de-
terminare una reazione chimica dannosa,
con conseguente scarsa potenza di frena-
ta.• Nel versare il liquido dei freni, prestare at-
tenzione a evitare la penetrazione di acqua
nel serbatoio. L’acqua causa una notevole
riduzione del punto di ebollizione del liqui-
do dei freni e può provocare l’effetto “va-
por lock” (tampone di vapore).
ECA13540
ATTENZIONE
Il liquido dei freni può danneggiare le super-
fici verniciate e le parti di plastica. Pertanto,
pulire sempre immediatamente l’eventuale
liquido dei freni versato.
5. Spurgare:
• Sistema frenante
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
6. Controllare:
• Livello liquido freni
Riferimento di livello minimo “a” o inferiore
 Aggiungere.
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-31.
7. Controllare:
• Funzionamento del pedale del freno
Pedale cedevole  Spurgare il sistema fre-
nante.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
HAS1SM1157RIMOZIONE DELLA POMPA FRENO POS-
TERIORE
NOTA
Prima di rimuovere la pompa del freno posteri-
ore, scaricare il liquido dei freni dall’intero cir-
cuito dei freni.
1. Togliere:
• Bullone di giunzione
• Rondelle in rame
• Tubo del freno Perno pastiglia freno
17 Nm (1.7 m·kgf, 12 ft·lbf)
Tappo perno pastiglia freno
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Liquido dei freni consigliato
DOT 4
b
b
a
T R..
a

FRENO POSTERIORE
4-32
NOTA
Per drenare eventuali residui di liquido dei freni,
posizionare un contenitore sotto la pompa e
l’estremità del tubo del freno.
HAS1SM1158CONTROLLO DELLA POMPA FRENO POS-
TERIORE
1. Controllare:
• Pompa del freno “1”
Danni/graffi/usura  Sostituire.
• Passaggi di mandata liquido freni “2”
(corpo pompa freno)
Ostruzione  Pulire soffiando aria compres-
sa.
2. Controllare:
• Componenti pompa del freno
Danni/usura  Sostituire.
3. Controllare:
• Tappo serbatoio pompa
Incrinatura/danni  Sostituire.
• Supporto diaframma serbatoio pompa freno
• Diaframma serbatoio pompa freno
Incrinatura/danni  Sostituire.
4. Controllare:
• Tubi del freno
Incrinature/danni/usura  Sostituire.
HAS1SM1159MONTAGGIO DELLA POMPA FRENO POS-
TERIORE
EWA13520
AVVERTENZA
• Prima dell’installazione, pulire e lubrifi-
care le parti interne. Utilizzare solo liquido
dei freni nuovo per la pulizia e la lubrifica-
zione.
• Non utilizzare mai solventi nei componenti
interni dei freni.
1. Sciacquare il pistoncino pompa freno e il kit
pompa freno con liquido dei freni.2. Installare:
• Anello esterno pompa primario “1”
• Anello esterno pompa secondario “2”
Installare il pistone pompa del freno “3”.
EWA13520
AVVERTENZA
Applicare liquido dei freni sulle coppe dei
cilindri e installarle come indicato. L’ori-
entamento errato durante l’installazione
causa prestazioni scarse in frenata.
3. Installare:
• Molla “1”
Installare il pistone pompa del freno “2”.
NOTA
Installare la molla con il diametro interno mi-
nore del pistoncino della pompa del freno.
4. Installare:
• Kit pompa “1”
• Asta di blocco “2”
• Anello elastico di sicurezza “3”
• Guaina parapolvere “4” Liquido dei freni consigliato
DOT 4
1
2
New
New
2
3
1
2
3
1
12
New
New

FRENO POSTERIORE
4-33
NOTA
• Prima dell’installazione applicare il liquido dei
freni al kit della pompa del freno.
• Prima dell’installazione applicare grasso al
silicone all’estremità dell’asta di spinta.
• Utilizzare pinze apposite per anelli elastici di
sicurezza per installarli.
HAS1SM1160INSTALLAZIONE POMPA FRENO POSTERI-
ORE
1. Installare:
• Rondelle in rame
• Tubo del freno
• Bullone di giunzione
EWA13530
AVVERTENZA
È essenziale posizionare correttamente il
tubo del freno per garantire il funzionamen-
to in tutta sicurezza del veicolo.Fare riferi-
mento a “PERCORSO DEI CAVI” a pagina 2-
33.
ECA1DX1008
ATTENZIONE
Assicurarsi che la parte del tubo del flessi-
bile del freno tocchi la sporgenza “a” sulla
pinza del freno.
2. Versare liquido dei freni nel serbatoio del liq-
uido dei freni fino al livello specificato.
EWA13090
AVVERTENZA
• Utilizzare soltanto il liquido dei freni indi-
cato. Liquidi dei freni diversi possono pro-
vocare il deterioramento delle guarnizioni
di gomma, con conseguenti perdite e scar-
sa potenza di frenata.
• Rabboccare con lo stesso tipo di liquido
dei freni già presente nel circuito. La mis-
celazione di liquidi dei freni diversi può de-
terminare una reazione chimica dannosa,
con conseguente scarsa potenza di frena-
ta.
• Nel versare il liquido dei freni, prestare at-
tenzione a evitare la penetrazione di acqua
nel serbatoio. L’acqua causa una notevole
riduzione del punto di ebollizione del liqui-
do dei freni e può provocare l’effetto “va-
por lock” (tampone di vapore).
ECA13540
ATTENZIONE
Il liquido dei freni può danneggiare le super-
fici verniciate e le parti di plastica. Pertanto,
pulire sempre immediatamente l’eventuale
liquido dei freni versato.
3. Spurgare:
• Sistema frenante
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
4. Controllare:
• Livello liquido freni
Riferimento di livello minimo “a” o inferiore
 Aggiungere.
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-31.
5. Controllare:
• Funzionamento del pedale del freno
Pedale cedevole  Spurgare il sistema fre-
nante.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25. Bullone di giunzione tubo del fre-
no
30 Nm (3.0 m·kgf, 22 ft·lbf)
13
4
2NewNew
New
T R..
a
Liquido dei freni consigliato
DOT 4
a

MANUBRIO
4-34
HAS1SM1161

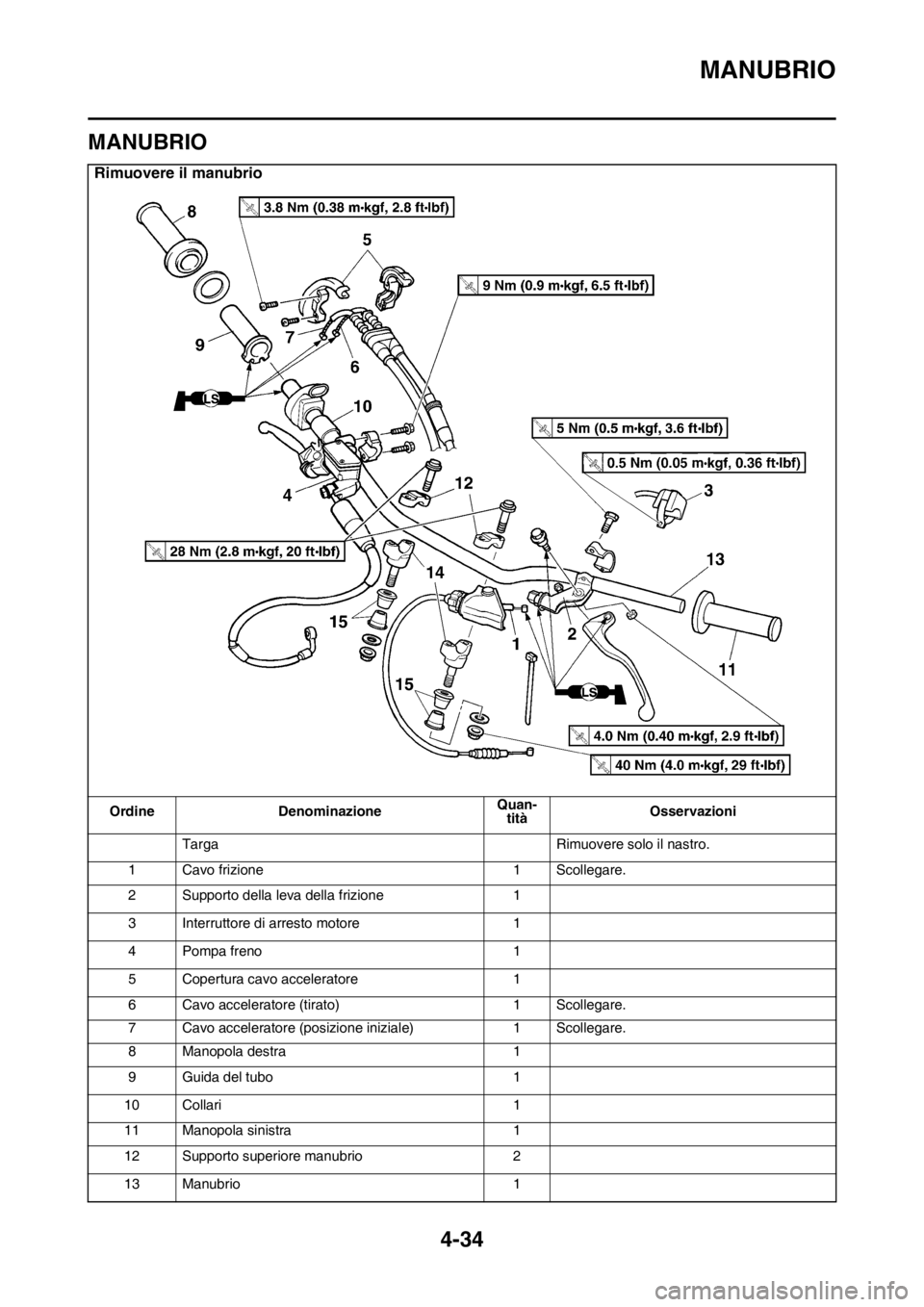

MANUBRIO
Rimuovere il manubrio
OrdineDenominazione Quan-
tità Osservazioni
Targa Rimuovere solo il nastro.
1 Cavo frizione 1 Scollegare.
2 Supporto della leva della frizione 1
3 Interruttore di arresto motore 1
4 Pompa freno 1
5 Copertura cavo acceleratore 1
6 Cavo acceleratore (tirato) 1 Scollegare.
7 Cavo acceleratore (posizione iniziale) 1 Scollegare.
8 Manopola destra 1
9 Guida del tubo 1
10 Collari 1
11 Manopola sinistra 1
12 Supporto superiore manubrio 2
13 Manubrio 1

MANUBRIO
4-35
14 Supporto inferiore manubrio2
15 Ammortizzatore 4
Per l’installazione, invertire la procedura di
rimozione.
Rimuovere il manubrio
Ordine Denominazione Quan-
tità Osservazioni

MANUBRIO
4-36

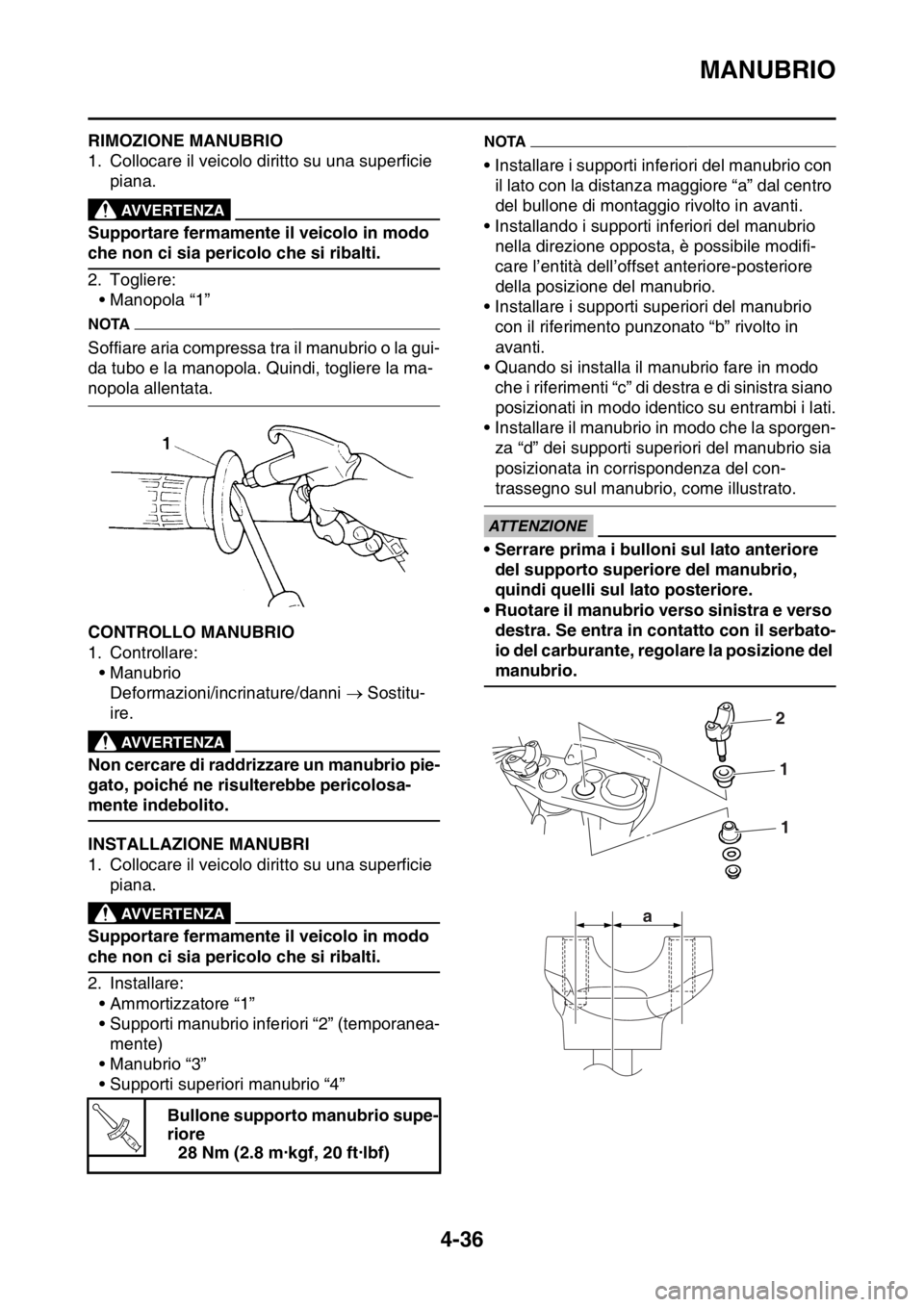

HAS1SM1162RIMOZIONE MANUBRIO
1. Collocare il veicolo diritto su una superficie
piana.
EWA13120
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Togliere:
• Manopola “1”
NOTA
Soffiare aria compressa tra il manubrio o la gui-
da tubo e la manopola. Quindi, togliere la ma-
nopola allentata.
HAS1SM1163CONTROLLO MANUBRIO
1. Controllare:
• Manubrio
Deformazioni/incrinature/danni  Sostitu-
ire.
EWA13690
AVVERTENZA
Non cercare di raddrizzare un manubrio pie-
gato, poiché ne risulterebbe pericolosa-
mente indebolito.
HAS1SM1164INSTALLAZIONE MANUBRI
1. Collocare il veicolo diritto su una superficie
piana.
EWA13120
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.

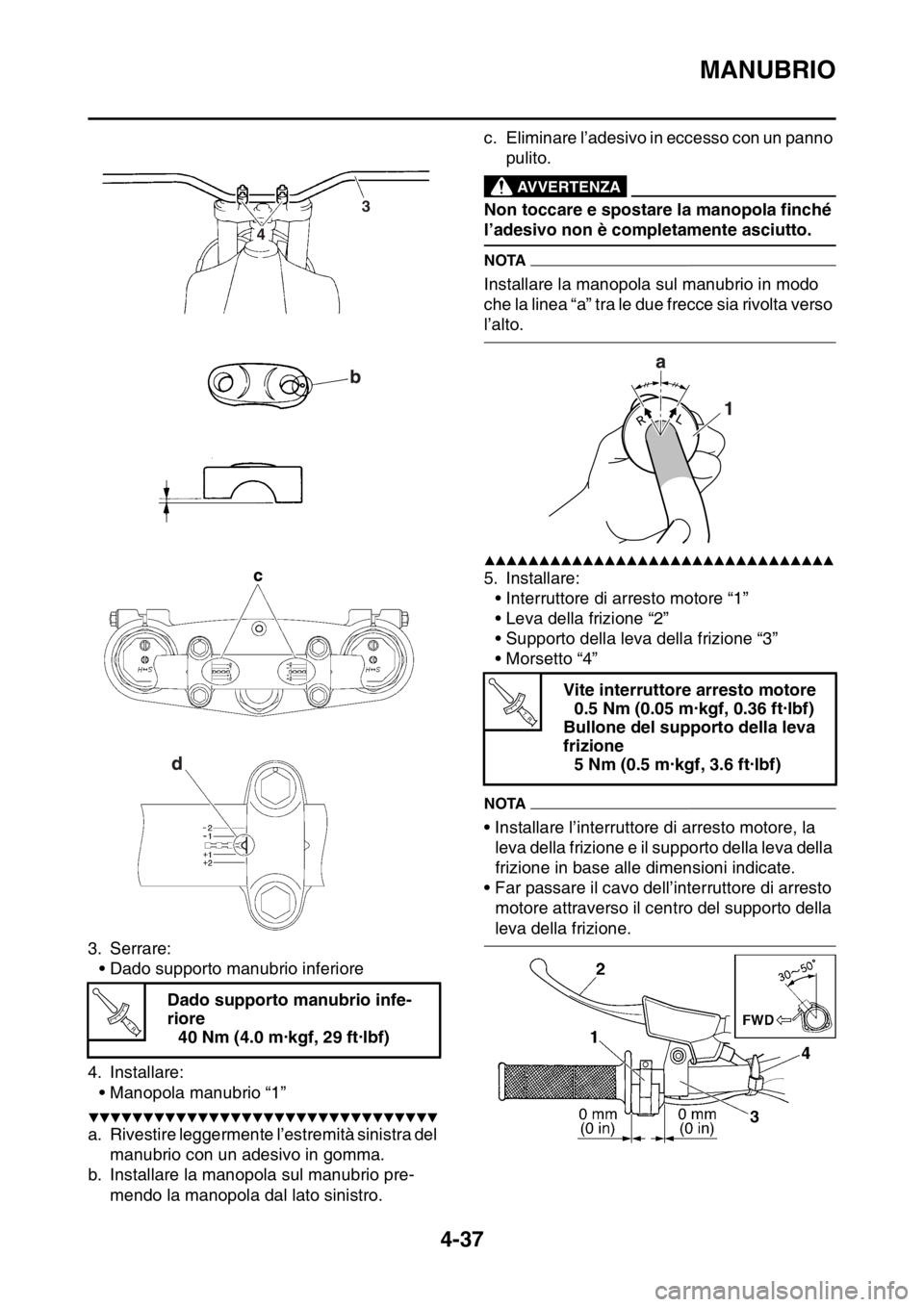

2. Installare:
• Ammortizzatore “1”
• Supporti manubrio inferiori “2” (temporanea-
mente)
• Manubrio “3”
• Supporti superiori manubrio “4”
NOTA
• Installare i supporti inferiori del manubrio con
il lato con la distanza maggiore “a” dal centro
del bullone di montaggio rivolto in avanti.
• Installando i supporti inferiori del manubrio
nella direzione opposta, è possibile modifi-
care l’entità dell’offset anteriore-posteriore
della posizione del manubrio.
• Installare i supporti superiori del manubrio
con il riferimento punzonato “b” rivolto in
avanti.
• Quando si installa il manubrio fare in modo
che i riferimenti “c” di destra e di sinistra siano
posizionati in modo identico su entrambi i lati.
• Installare il manubrio in modo che la sporgen-
za “d” dei supporti superiori del manubrio sia
posizionata in corrispondenza del con-
trassegno sul manubrio, come illustrato.
ECA14250
ATTENZIONE
• Serrare prima i bulloni sul lato anteriore
del supporto superiore del manubrio,
quindi quelli sul lato posteriore.
• Ruotare il manubrio verso sinistra e verso
destra. Se entra in contatto con il serbato-
io del carburante, regolare la posizione del
manubrio.
Bullone supporto manubrio supe-
riore
28 Nm (2.8 m·kgf, 20 ft·lbf)
T R..
2
1
1
a

MANUBRIO
4-37

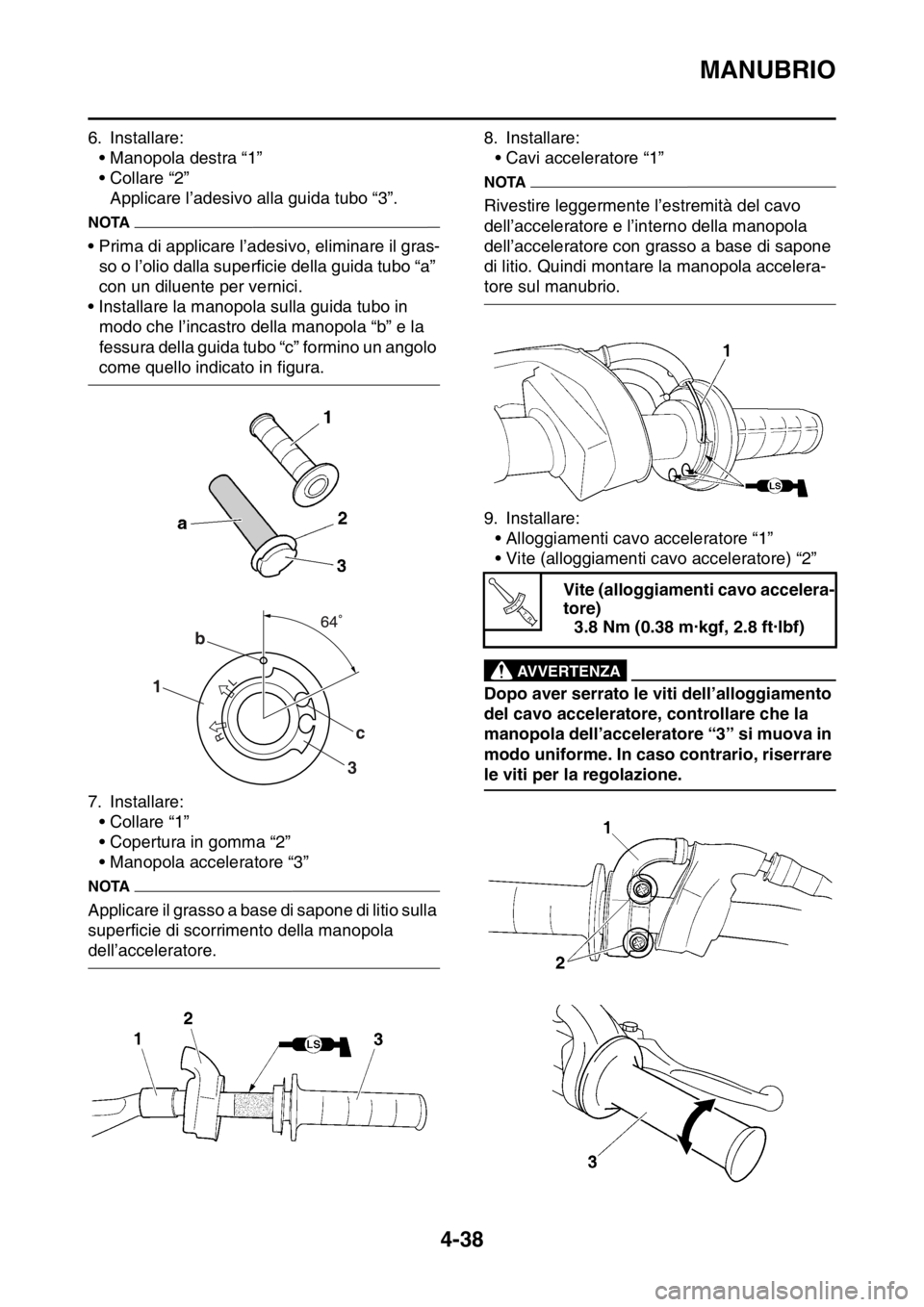

3. Serrare:
• Dado supporto manubrio inferiore
4. Installare:
• Manopola manubrio “1”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rivestire leggermente l’estremità sinistra del
manubrio con un adesivo in gomma.
b. Installare la manopola sul manubrio pre-
mendo la manopola dal lato sinistro.c. Eliminare l’adesivo in eccesso con un panno
pulito.
EWA13120
AVVERTENZA
Non toccare e spostare la manopola finché
l’adesivo non è completamente asciutto.
NOTA
Installare la manopola sul manubrio in modo
che la linea “a” tra le due frecce sia rivolta verso
l’alto.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Installare:
• Interruttore di arresto motore “1”
• Leva della frizione “2”
• Supporto della leva della frizione “3”
• Morsetto “4”
NOTA
• Installare l’interruttore di arresto motore, la
leva della frizione e il supporto della leva della
frizione in base alle dimensioni indicate.
• Far passare il cavo dell’interruttore di arresto
motore attraverso il centro del supporto della
leva della frizione.
Dado supporto manubrio infe-
riore
40 Nm (4.0 m·kgf, 29 ft·lbf)
3
4
T R..
Vite interruttore arresto motore
0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Bullone del supporto della leva
frizione
5 Nm (0.5 m·kgf, 3.6 ft·lbf)
T R..

MANUBRIO
4-38

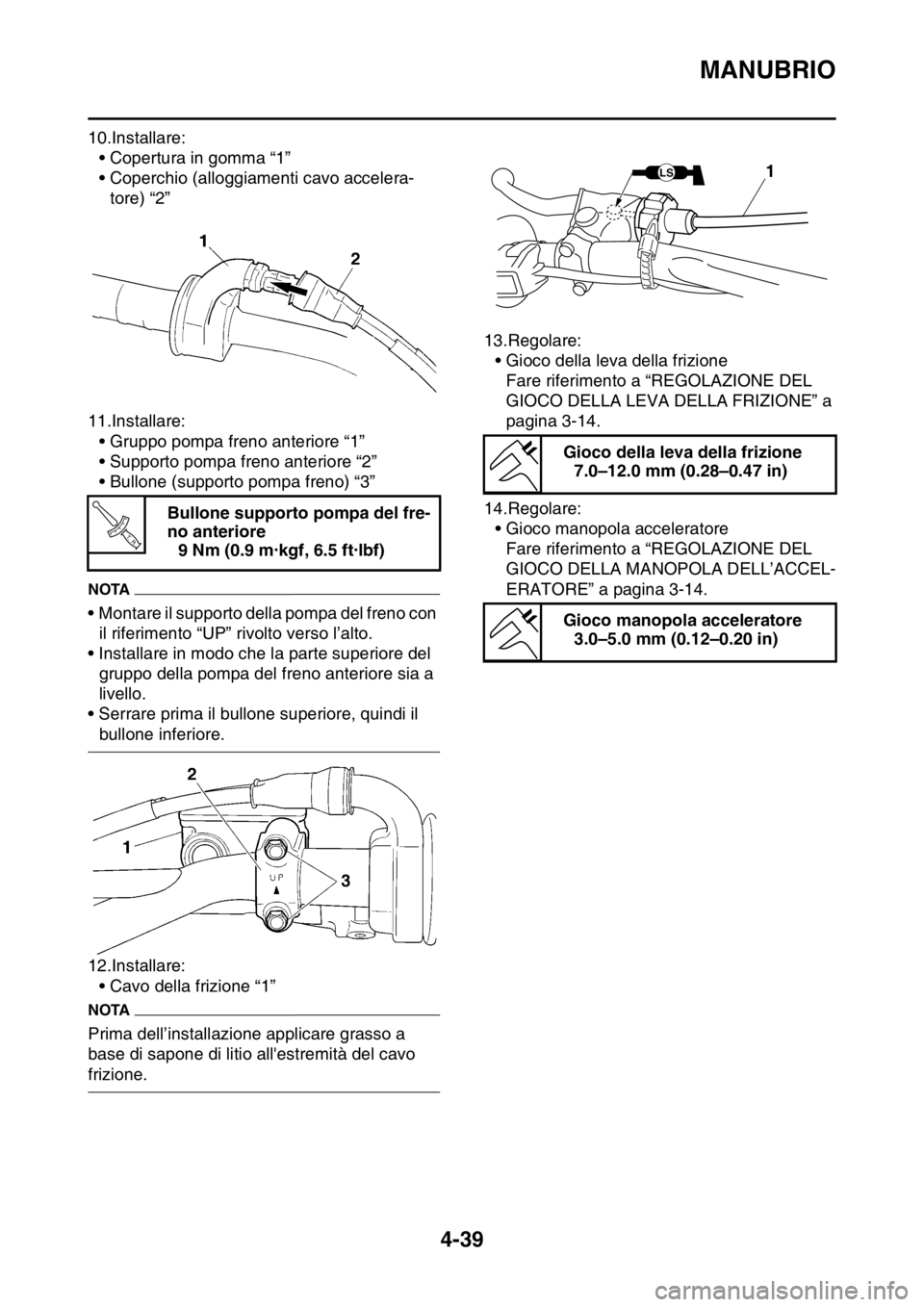

6. Installare:
• Manopola destra “1”
• Collare “2”
Applicare l’adesivo alla guida tubo “3”.
NOTA
• Prima di applicare l’adesivo, eliminare il gras-
so o l’olio dalla superficie della guida tubo “a”
con un diluente per vernici.
• Installare la manopola sulla guida tubo in
modo che l’incastro della manopola “b” e la
fessura della guida tubo “c” formino un angolo
come quello indicato in figura.
7. Installare:
• Collare “1”
• Copertura in gomma “2”
• Manopola acceleratore “3”
NOTA
Applicare il grasso a base di sapone di litio sulla
superficie di scorrimento della manopola
dell’acceleratore.8. Installare:
• Cavi acceleratore “1”
NOTA
Rivestire leggermente l’estremità del cavo
dell’acceleratore e l’interno della manopola
dell’acceleratore con grasso a base di sapone
di litio. Quindi montare la manopola accelera-
tore sul manubrio.
9. Installare:
• Alloggiamenti cavo acceleratore “1”
• Vite (alloggiamenti cavo acceleratore) “2”
EWA1DX5001
AVVERTENZA
Dopo aver serrato le viti dell’alloggiamento
del cavo acceleratore, controllare che la
manopola dell’acceleratore “3” si muova in
modo uniforme. In caso contrario, riserrare
le viti per la regolazione.
1b
c
3
Vite (alloggiamenti cavo accelera-
tore)
3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
T R..

MANUBRIO
4-39
10.Installare:
• Copertura in gomma “1”
• Coperchio (alloggiamenti cavo accelera-
tore) “2”
11.Installare:
• Gruppo pompa freno anteriore “1”
• Supporto pompa freno anteriore “2”
• Bullone (supporto pompa freno) “3”
NOTA
• Montare il supporto della pompa del freno con
il riferimento “UP” rivolto verso l’alto.
• Installare in modo che la parte superiore del
gruppo della pompa del freno anteriore sia a
livello.
• Serrare prima il bullone superiore, quindi il
bullone inferiore.
12.Installare:
• Cavo della frizione “1”
NOTA
Prima dell’installazione applicare grasso a
base di sapone di litio all'estremità del cavo
frizione.13.Regolare:
• Gioco della leva della frizione
Fare riferimento a “REGOLAZIONE DEL
GIOCO DELLA LEVA DELLA FRIZIONE” a
pagina 3-14.
14.Regolare:
• Gioco manopola acceleratore
Fare riferimento a “REGOLAZIONE DEL
GIOCO DELLA MANOPOLA DELL’ACCEL-
ERATORE” a pagina 3-14. Bullone supporto pompa del fre-
no anteriore
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
T R..
Gioco della leva della frizione
7.0–12.0 mm (0.28–0.47 in)
Gioco manopola acceleratore
3.0–5.0 mm (0.12–0.20 in)
1LS

FORCELLA ANTERIORE
4-40
HAS1SM1165
FORCELLA ANTERIORE
Rimozione degli steli della forcella anteriore
Ordine DenominazioneQuan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
Ruota anterioreFare riferimento a “RUOTA ANTERIORE” a
pagina 4-4.
Pinza freno anterioreFare riferimento a “FRENO ANTERIORE” a
pagina 4-14.
TargaFare riferimento a “TELAIO GENERALE” a
pagina 4-1.
1Protezione 1
2 Bulloni di serraggio staffa superiore 2 Allentare.
3 Gruppo ammortizzatore 1 Allentare.
4 Bulloni di serraggio staffa inferiore 2 Allentare.
5 Stelo forcella anteriore 1
Per l’installazione, invertire la procedura di
rimozione.
3
2
4
5
1
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T.R.5 Nm (0.5 mlbf) kgf, 3.6 ftT.R.5 Nm (0.5 mlbf) kgf, 3.6 ft
