MOTEUR
3-13

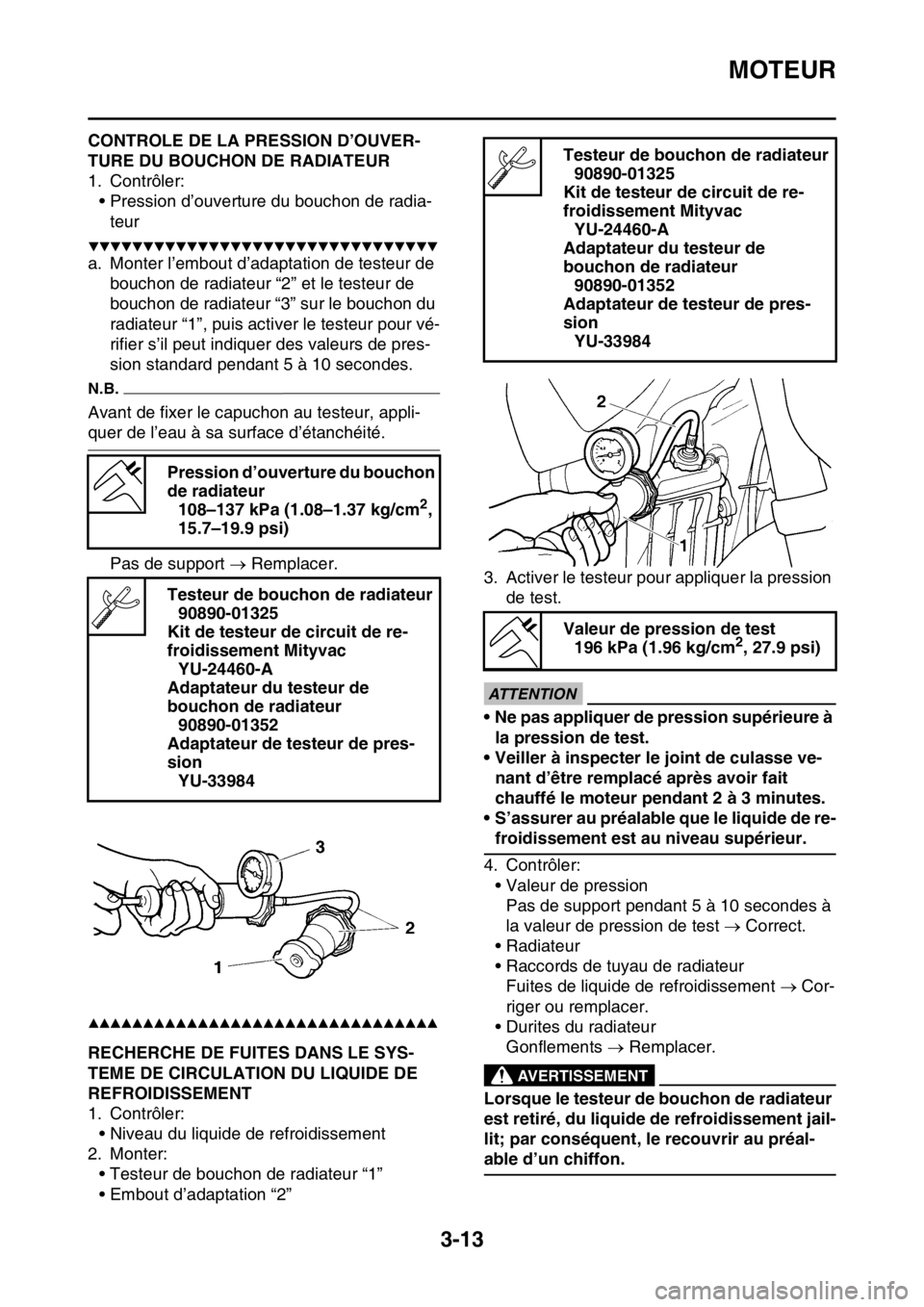

FAS1SM1074CONTROLE DE LA PRESSION D’OUVER-
TURE DU BOUCHON DE RADIATEUR
1. Contrôler:
• Pression d’ouverture du bouchon de radia-
teur
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Monter l’embout d’adaptation de testeur de
bouchon de radiateur “2” et le testeur de
bouchon de radiateur “3” sur le bouchon du
radiateur “1”, puis activer le testeur pour vé-
rifier s’il peut indiquer des valeurs de pres-
sion standard pendant 5 à 10 secondes.
N.B.
Avant de fixer le capuchon au testeur, appli-
quer de l’eau à sa surface d’étanchéité.
Pas de support  Remplacer.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SM1075RECHERCHE DE FUITES DANS LE SYS-
TEME DE CIRCULATION DU LIQUIDE DE
REFROIDISSEMENT
1. Contrôler:
• Niveau du liquide de refroidissement
2. Monter:
• Testeur de bouchon de radiateur “1”
• Embout d’adaptation “2”3. Activer le testeur pour appliquer la pression
de test.
ECA@
ATTENTION
• Ne pas appliquer de pression supérieure à
la pression de test.
• Veiller à inspecter le joint de culasse ve-
nant d’être remplacé après avoir fait
chauffé le moteur pendant 2 à 3 minutes.
• S’assurer au préalable que le liquide de re-
froidissement est au niveau supérieur.
4. Contrôler:
• Valeur de pression
Pas de support pendant 5 à 10 secondes à
la valeur de pression de test  Correct.
• Radiateur
• Raccords de tuyau de radiateur
Fuites de liquide de refroidissement  Cor-
riger ou remplacer.
• Durites du radiateur
Gonflements  Remplacer.
EWA@
AVERTISSEMENT
Lorsque le testeur de bouchon de radiateur
est retiré, du liquide de refroidissement jail-
lit; par conséquent, le recouvrir au préal-
able d’un chiffon. Pression d’ouverture du bouchon
de radiateur
108–137 kPa (1.08–1.37 kg/cm
2,
15.7–19.9 psi)
Testeur de bouchon de radiateur
90890-01325
Kit de testeur de circuit de re-
froidissement Mityvac
YU-24460-A
Adaptateur du testeur de
bouchon de radiateur
90890-01352
Adaptateur de testeur de pres-
sion
YU-33984
Testeur de bouchon de radiateur
90890-01325
Kit de testeur de circuit de re-
froidissement Mityvac
YU-24460-A
Adaptateur du testeur de
bouchon de radiateur
90890-01352
Adaptateur de testeur de pres-
sion
YU-33984
Valeur de pression de test
196 kPa (1.96 kg/cm
2, 27.9 psi)

MOTEUR
3-14

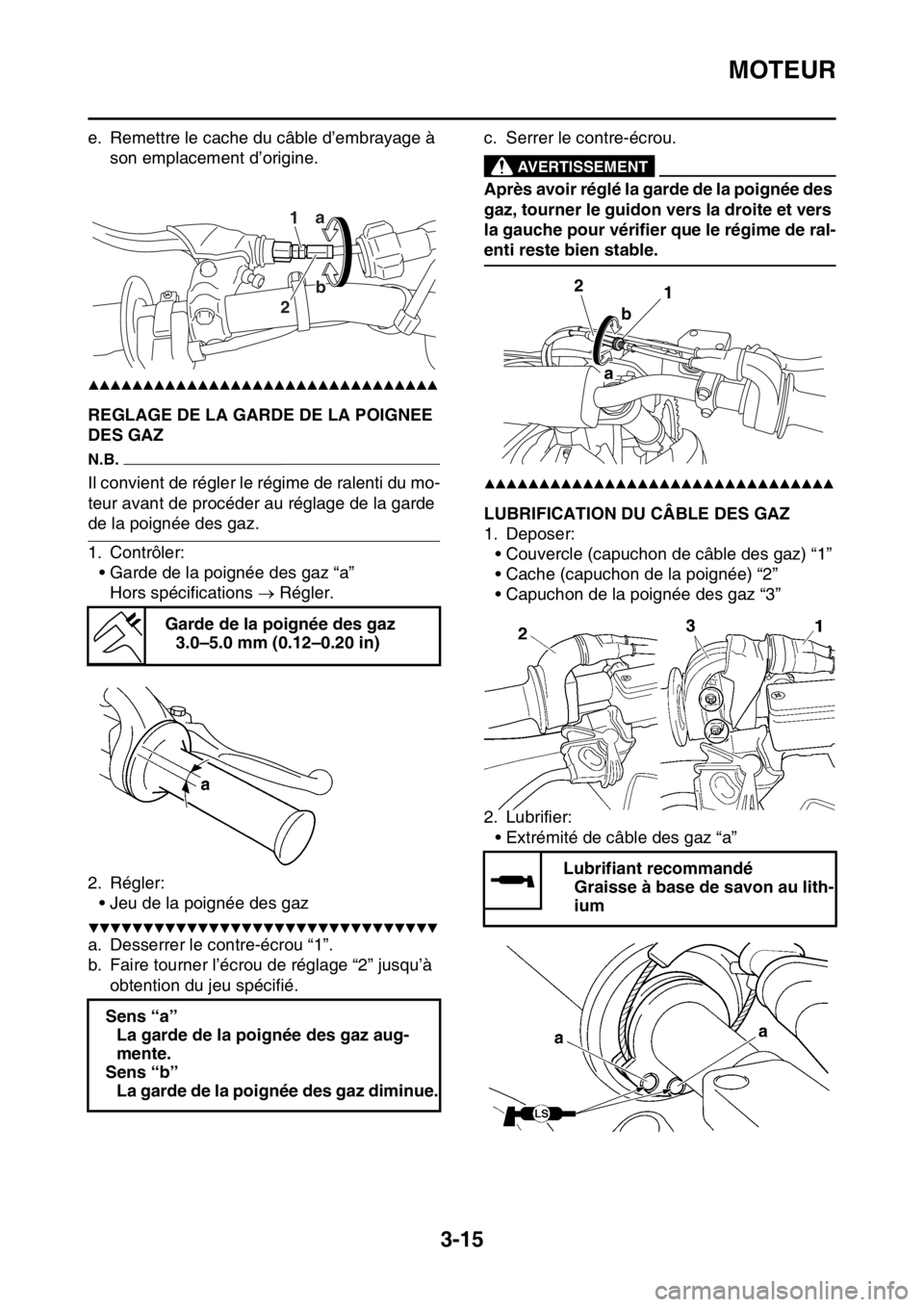

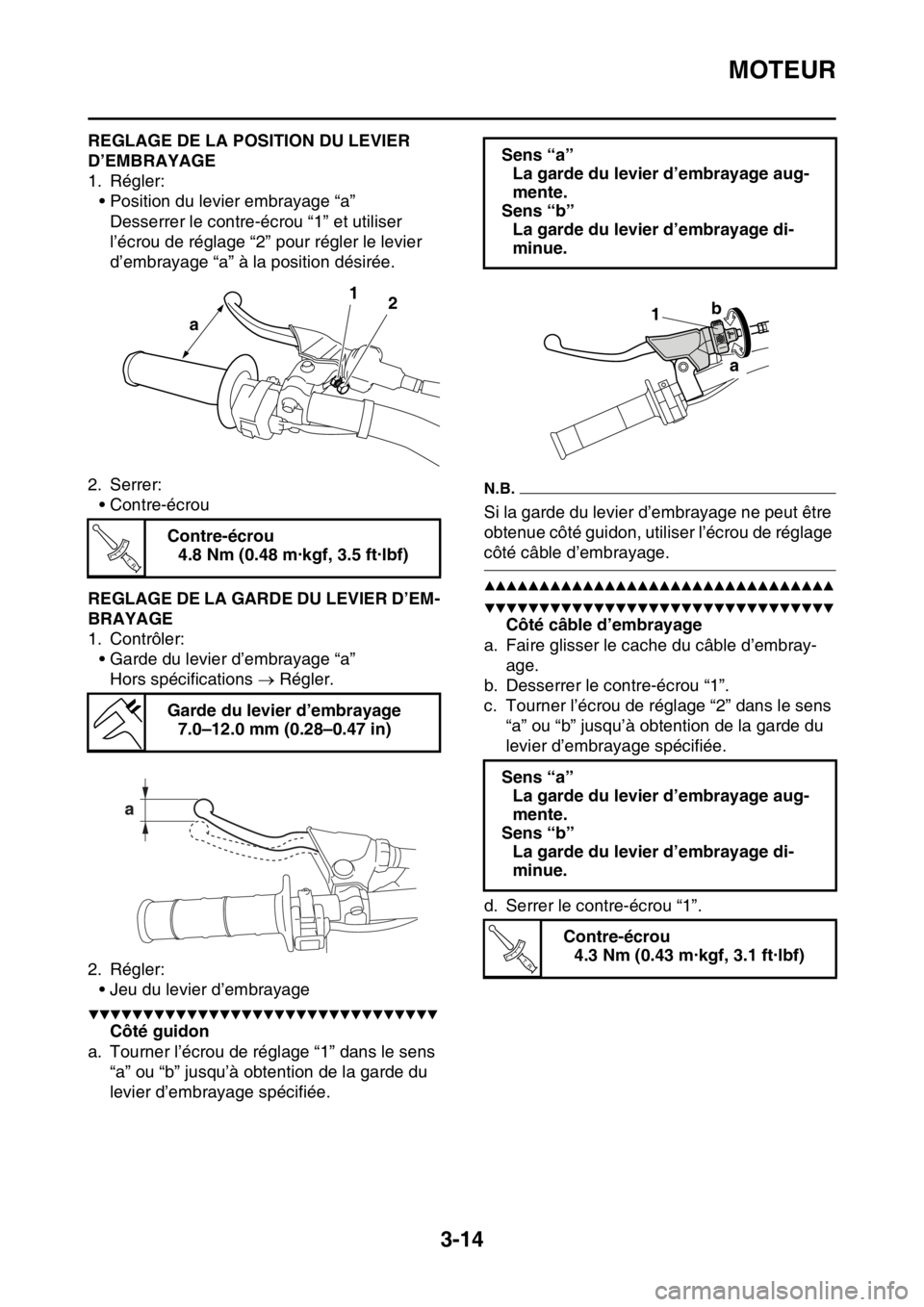

FAS1SM1076REGLAGE DE LA POSITION DU LEVIER
D’EMBRAYAGE
1. Régler:
• Position du levier embrayage “a”
Desserrer le contre-écrou “1” et utiliser
l’écrou de réglage “2” pour régler le levier
d’embrayage “a” à la position désirée.
2. Serrer:
• Contre-écrou

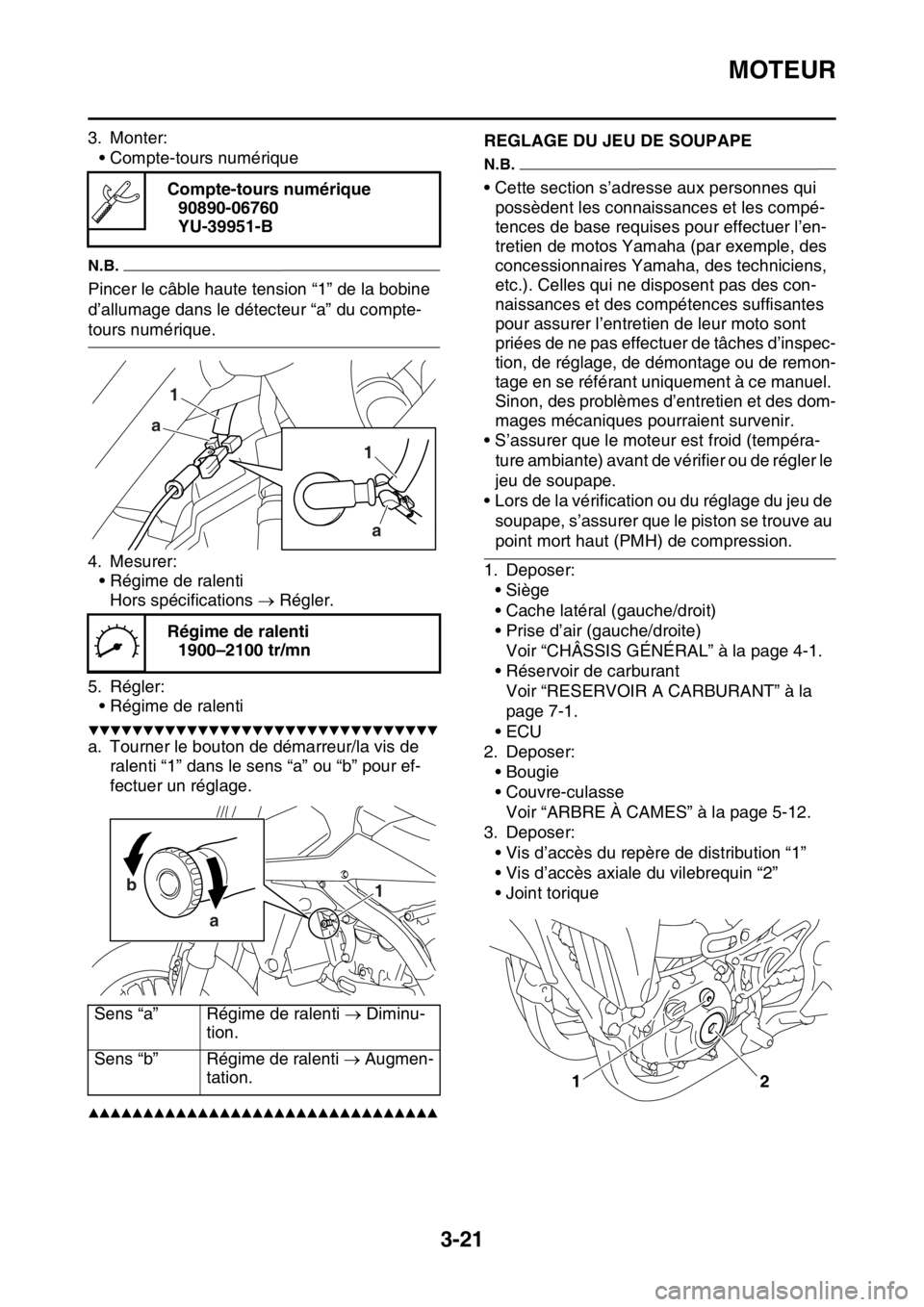

FAS1SM1077REGLAGE DE LA GARDE DU LEVIER D’EM-
BRAYAGE
1. Contrôler:
• Garde du levier d’embrayage “a”
Hors spécifications  Régler.
2. Régler:
• Jeu du levier d’embrayage
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Côté guidon
a. Tourner l’écrou de réglage “1” dans le sens
“a” ou “b” jusqu’à obtention de la garde du
levier d’embrayage spécifiée.
N.B.
Si la garde du levier d’embrayage ne peut être
obtenue côté guidon, utiliser l’écrou de réglage
côté câble d’embrayage.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Côté câble d’embrayage
a. Faire glisser le cache du câble d’embray-
age.
b. Desserrer le contre-écrou “1”.
c. Tourner l’écrou de réglage “2” dans le sens
“a” ou “b” jusqu’à obtention de la garde du
levier d’embrayage spécifiée.
d. Serrer le contre-écrou “1”. Contre-écrou
4.8 Nm (0.48 m·kgf, 3.5 ft·lbf)
Garde du levier d’embrayage
7.0–12.0 mm (0.28–0.47 in)
1
2
a
T R..
Sens “a”
La garde du levier d’embrayage aug-
mente.
Sens “b”
La garde du levier d’embrayage di-
minue.
Sens “a”
La garde du levier d’embrayage aug-
mente.
Sens “b”
La garde du levier d’embrayage di-
minue.
Contre-écrou
4.3 Nm (0.43 m·kgf, 3.1 ft·lbf)
a b
1
T R..

MOTEUR
3-15
e. Remettre le cache du câble d’embrayage à
son emplacement d’origine.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SM1078REGLAGE DE LA GARDE DE LA POIGNEE
DES GAZ
N.B.
Il convient de régler le régime de ralenti du mo-
teur avant de procéder au réglage de la garde
de la poignée des gaz.
1. Contrôler:
• Garde de la poignée des gaz “a”
Hors spécifications  Régler.
2. Régler:
• Jeu de la poignée des gaz
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Desserrer le contre-écrou “1”.
b. Faire tourner l’écrou de réglage “2” jusqu’à
obtention du jeu spécifié.c. Serrer le contre-écrou.
EWA33DD008
AVERTISSEMENT
Après avoir réglé la garde de la poignée des
gaz, tourner le guidon vers la droite et vers
la gauche pour vérifier que le régime de ral-
enti reste bien stable.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SM1079LUBRIFICATION DU CÂBLE DES GAZ
1. Deposer:
• Couvercle (capuchon de câble des gaz) “1”
• Cache (capuchon de la poignée) “2”
• Capuchon de la poignée des gaz “3”
2. Lubrifier:
• Extrémité de câble des gaz “a” Garde de la poignée des gaz
3.0–5.0 mm (0.12–0.20 in)
Sens “a”
La garde de la poignée des gaz aug-
mente.
Sens “b”
La garde de la poignée des gaz diminue.
1a
b
2
b
Lubrifiant recommandé
Graisse à base de savon au lith-
ium
1 2
b
a

MOTEUR
3-16
3. Monter:• Capuchon de la poignée des gaz
• Vis (capuchon de la poignée des gaz)
4. Monter: • Cache (capuchon de la poignée)
• Couvercle (du logement de câble des gaz)
EWA
AVERTISSEMENT
Contrôler que la poignée des gaz se déplace
correctement. Si ce n’est pas le cas, cor-
riger les positions montées.

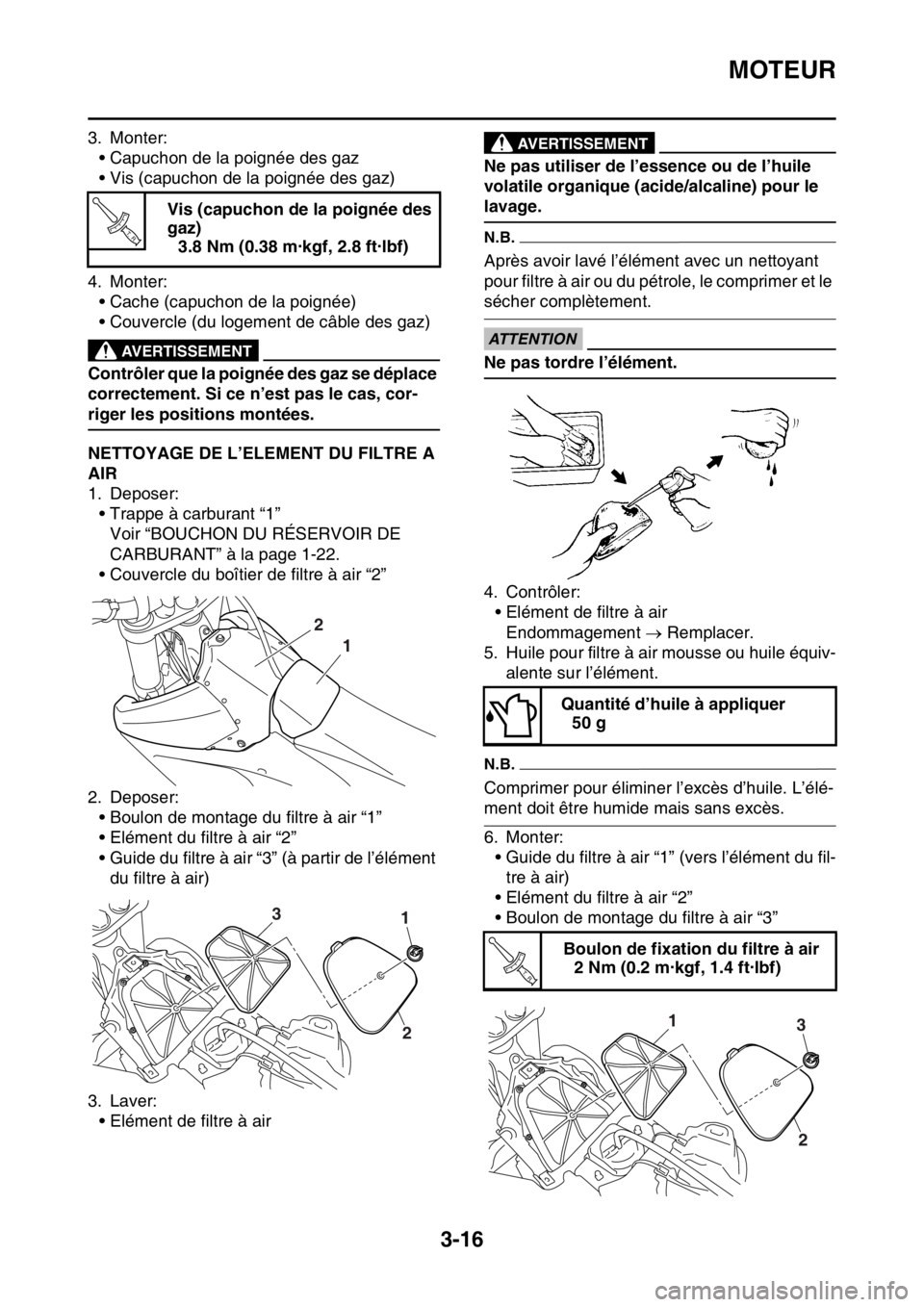

FAS1SM1080NETTOYAGE DE L’ELEMENT DU FILTRE A
AIR
1. Deposer:• Trappe à carburant “1”Voir “BOUCHON DU RÉSERVOIR DE
CARBURANT” à la page 1-22.
• Couvercle du boîtier de filtre à air “2”
2. Deposer: • Boulon de montage du filtre à air “1”
• Elément du filtre à air “2”
• Guide du filtre à air “3” (à partir de l’élément du filtre à air)
3. Laver: • Elément de filtre à air
EWA
AVERTISSEMENT
Ne pas utiliser de l’essence ou de l’huile
volatile organique (acide/alcaline) pour le
lavage.
N.B.
Après avoir lavé l’élément avec un nettoyant
pour filtre à air ou du pétrole, le comprimer et le
sécher complètement.
ECA33DD016
ATTENTION
Ne pas tordre l’élément.
4. Contrôler:
• Elément de filtre à airEndommagement  Remplacer.
5. Huile pour filtre à air mousse ou huile équiv-
alente sur l’élément.
N.B.
Comprimer pour éliminer l’excès d’huile. L’élé-
ment doit être humide mais sans excès.
6. Monter:• Guide du filtre à air “1” (vers l’élément du fil-tre à air)
• Elément du filtre à air “2”
• Boulon de montage du filtre à air “3”
Vis (capuchon de la poignée des
gaz)
3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
T R..
1
2
13
2
Quantité d’huile à appliquer 50 g
Boulon de fixation du filtre à air 2 Nm (0.2 m·kgf, 1.4 ft·lbf)
T R..
31
2

MOTEUR
3-17
7. Monter:
• Couvercle du boîtier de filtre à air “1”
• Boulon de montage du couvercle du boîtier
de filtre à air
N.B.
Aligner la rainure du couvercle du boîtier de fil-
tre à air “a” et le bord du boîtier de filtre à air “b”.
8. Monter:
• Trappe à carburant
FAS1SM1081CONTROLE DU RACCORD DU BOITIER
D’INJECTION
1. Contrôler:
• Raccord du boîtier d’injection “1”
Voir “CONTROLE DU RACCORD DU
BOITIER D’INJECTION” à la page 7-11.
FAS1SM1082CONTROLE DES DURITES DE MISE A L’AIR
1. Contrôler:
• Durite de mise à l’air “1”
Fissure/endommagement  Remplacer.
Connexion lâche  Brancher correctement.
ECA14920
ATTENTION
Veiller à acheminer les durites de mise à
l’air correctement.
FAS1SM1083
CONTROLE DU SYSTEME D’ECHAPPE-
MENT
1. Déposer:
• Protection du tube d’échappement
2. Contrôler:
• Tube d’échappement 1
• Tube d’échappement 2
• Silencieux
Fissure/endommagement  Remplacer.
Voir “DEPOSE DU MOTEUR” à la page 5-1.
• Gaz d’échap.
Fuites  Remplacer le joint.
Voir “DEPOSE DU MOTEUR” à la page 5-1.
3. Contrôler:
• Couples de serrage Boulon de montage du couvercle
du boîtier de filtre à air
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
T R..
a
b 1
1
Boulon et écrou “1” du tube
d’échappement 1
20 Nm (2.0 m·kgf, 14 ft·lbf)
Boulon “2” du tube d’échappe-
ment 1 et du tube d’échappement
2
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Tube d’échappement 2 et boulon
de silencieux “3”
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Silencieux et boulon du support
de silencieux “4”
30 Nm (3.0 m·kgf, 22 ft·lbf)
T R..
2
1
4
3

MOTEUR
3-18
4. Monter:
• Protection du tube d’échappement
FAS1SM1084CONTROLE DE LA CANALISATION DE
CARBURANT
1. Deposer:
•Siège
• Cache latéral (gauche/droit)
• Prise d’air (gauche/droite)
Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
• Réservoir de carburant
Voir “RESERVOIR A CARBURANT” à la
page 7-1.
2. Contrôler:
• Durite d’alimentation “1”
Fissure/endommagement  Remplacer.
Connexion lâche  Brancher correctement.
3. Monter:
• Réservoir de carburant
Voir “RESERVOIR A CARBURANT” à la
page 7-1.
• Prise d’air (gauche/droite)
•Siège
• Cache latéral (gauche/droit)
Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.

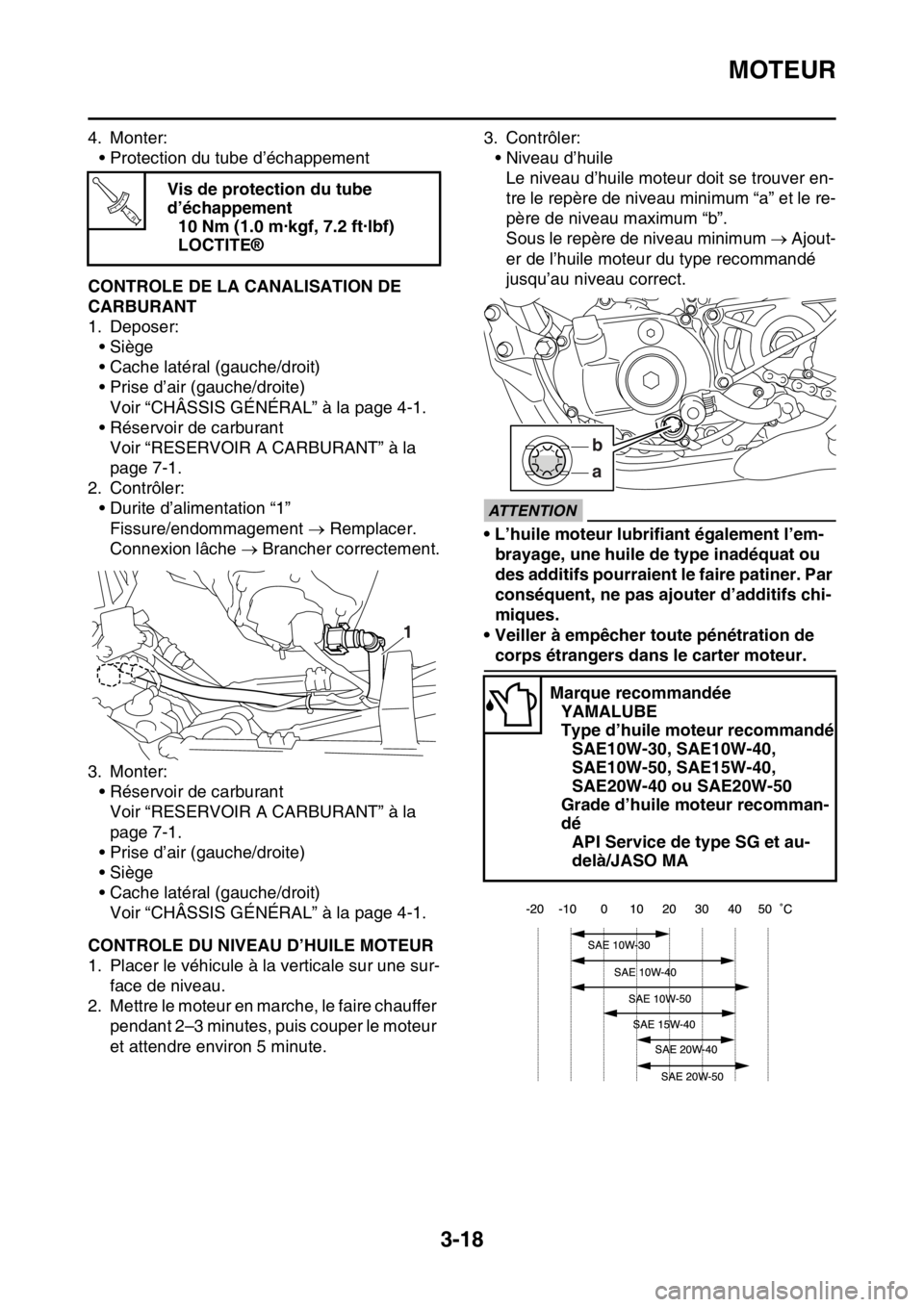

FAS1SM1085CONTROLE DU NIVEAU D’HUILE MOTEUR
1. Placer le véhicule à la verticale sur une sur-
face de niveau.
2. Mettre le moteur en marche, le faire chauffer
pendant 2–3 minutes, puis couper le moteur
et attendre environ 5 minute.3. Contrôler:
• Niveau d’huile
Le niveau d’huile moteur doit se trouver en-
tre le repère de niveau minimum “a” et le re-
père de niveau maximum “b”.
Sous le repère de niveau minimum  Ajout-
er de l’huile moteur du type recommandé
jusqu’au niveau correct.
ECA33DD018
ATTENTION
• L’huile moteur lubrifiant également l’em-
brayage, une huile de type inadéquat ou
des additifs pourraient le faire patiner. Par
conséquent, ne pas ajouter d’additifs chi-
miques.
• Veiller à empêcher toute pénétration de
corps étrangers dans le carter moteur. Vis de protection du tube
d’échappement
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
T R..
1
Marque recommandée
YAMALUBE
Type d’huile moteur recommandé
SAE10W-30, SAE10W-40,
SAE10W-50, SAE15W-40,
SAE20W-40 ou SAE20W-50
Grade d’huile moteur recomman-
dé
API Service de type SG et au-
delà/JASO MA
a b

MOTEUR
3-19

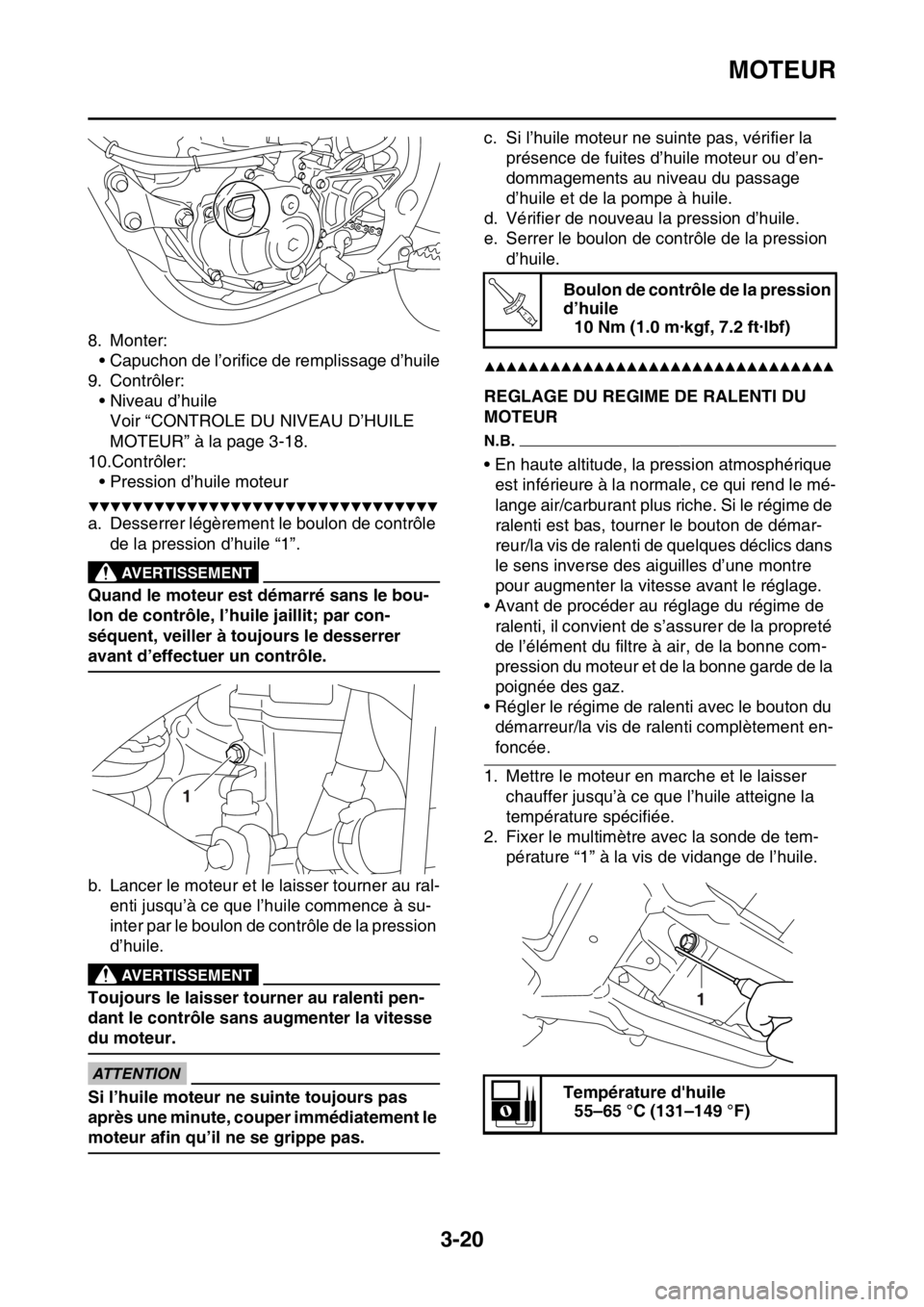

FAS1SM1086CHANGEMENT DE L’HUILE MOTEUR
Placer le véhicule à la verticale sur une surface
de niveau.
1. Mettre le moteur en marche, le faire chauffer
pendant plusieurs minutes, puis couper le
moteur et attendre environ 5 minutes.
2. Placer un bac à vidange sous la vis de vi-
dange.
3. Deposer:
• Bouchon de remplissage d’huile “1”
• Vis de vidange (avec joint) “2”
4. Procéder comme suit si l’élément du filtre à
huile doit également être remplacé.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer le cache d’élément de filtre à huile
“1” et l’élément du filtre à huile “2”.
b. Remplacer les joints toriques “3”.c. Monter le nouvel élément du filtre à huile et
son cache.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Pour vérifier la crépine à huile, effectuer la
procédure suivante.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Retirer la crépine à huile “1”.
b. Vérifier la crépine à huile.
Endommagement  Remplacer.
Encrassement  Laver avec du pétrole.
c. Remplacer les joints toriques “2”.
d. Monter la crépine à huile.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
6. Monter:
•Joints
• Vis de vidange
7. Verser la quantité spécifiée d’huile moteur
dans l’orifice du bouchon de remplissage
d’huile.
1
2
1
3
2
New
Boulon de cache d’élément de fil-
tre à huile
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de crépine à huile
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de vidange
20 Nm (2.0 m·kgf, 14 ft·lbf)
Quantité d’huile moteur
Sans remplacement de l’élément
du filtre à huile
0.71 L (0.75 US qt, 0.62 Imp.qt)
Avec remplacement de l’élément
du filtre à huile
0.73 L (0.77 US qt, 0.64 Imp.qt)
Quantité (lors du démontage)
0.90 L (0.95 US qt, 0.79 Imp.qt)
T R..
1
2New
T R..
New
T R..

MOTEUR
3-20
8. Monter:
• Capuchon de l’orifice de remplissage d’huile
9. Contrôler:
• Niveau d’huile
Voir “CONTROLE DU NIVEAU D’HUILE
MOTEUR” à la page 3-18.
10.Contrôler:
• Pression d’huile moteur
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Desserrer légèrement le boulon de contrôle
de la pression d’huile “1”.
EWA
AVERTISSEMENT
Quand le moteur est démarré sans le bou-
lon de contrôle, l’huile jaillit; par con-
séquent, veiller à toujours le desserrer
avant d’effectuer un contrôle.
b. Lancer le moteur et le laisser tourner au ral-
enti jusqu’à ce que l’huile commence à su-
inter par le boulon de contrôle de la pression
d’huile.
EWA
AVERTISSEMENT
Toujours le laisser tourner au ralenti pen-
dant le contrôle sans augmenter la vitesse
du moteur.
ECA
ATTENTION
Si l’huile moteur ne suinte toujours pas
après une minute, couper immédiatement le
moteur afin qu’il ne se grippe pas.c. Si l’huile moteur ne suinte pas, vérifier la
présence de fuites d’huile moteur ou d’en-
dommagements au niveau du passage
d’huile et de la pompe à huile.
d. Vérifier de nouveau la pression d’huile.
e. Serrer le boulon de contrôle de la pression
d’huile.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SM1087REGLAGE DU REGIME DE RALENTI DU
MOTEUR
N.B.
• En haute altitude, la pression atmosphérique
est inférieure à la normale, ce qui rend le mé-
lange air/carburant plus riche. Si le régime de
ralenti est bas, tourner le bouton de démar-
reur/la vis de ralenti de quelques déclics dans
le sens inverse des aiguilles d’une montre
pour augmenter la vitesse avant le réglage.
• Avant de procéder au réglage du régime de
ralenti, il convient de s’assurer de la propreté
de l’élément du filtre à air, de la bonne com-
pression du moteur et de la bonne garde de la
poignée des gaz.
• Régler le régime de ralenti avec le bouton du
démarreur/la vis de ralenti complètement en-
foncée.
1. Mettre le moteur en marche et le laisser
chauffer jusqu’à ce que l’huile atteigne la
température spécifiée.
2. Fixer le multimètre avec la sonde de tem-
pérature “1” à la vis de vidange de l’huile.
1
Boulon de contrôle de la pression
d’huile
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Température d'huile
55–65 °C (131–149 °F)
T R..
1

MOTEUR
3-21
3. Monter:
• Compte-tours numérique
N.B.
Pincer le câble haute tension “1” de la bobine
d’allumage dans le détecteur “a” du compte-
tours numérique.
4. Mesurer:
• Régime de ralenti
Hors spécifications  Régler.
5. Régler:
• Régime de ralenti
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner le bouton de démarreur/la vis de
ralenti “1” dans le sens “a” ou “b” pour ef-
fectuer un réglage.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SM1088REGLAGE DU JEU DE SOUPAPE
N.B.
• Cette section s’adresse aux personnes qui
possèdent les connaissances et les compé-
tences de base requises pour effectuer l’en-
tretien de motos Yamaha (par exemple, des
concessionnaires Yamaha, des techniciens,
etc.). Celles qui ne disposent pas des con-
naissances et des compétences suffisantes
pour assurer l’entretien de leur moto sont
priées de ne pas effectuer de tâches d’inspec-
tion, de réglage, de démontage ou de remon-
tage en se référant uniquement à ce manuel.
Sinon, des problèmes d’entretien et des dom-
mages mécaniques pourraient survenir.
• S’assurer que le moteur est froid (tempéra-
ture ambiante) avant de vérifier ou de régler le
jeu de soupape.
• Lors de la vérification ou du réglage du jeu de
soupape, s’assurer que le piston se trouve au
point mort haut (PMH) de compression.
1. Deposer:
•Siège
• Cache latéral (gauche/droit)
• Prise d’air (gauche/droite)
Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
• Réservoir de carburant
Voir “RESERVOIR A CARBURANT” à la
page 7-1.
•ECU
2. Deposer:
• Bougie
• Couvre-culasse
Voir “ARBRE À CAMES” à la page 5-12.
3. Deposer:
• Vis d’accès du repère de distribution “1”
• Vis d’accès axiale du vilebrequin “2”
• Joint torique Compte-tours numérique
90890-06760
YU-39951-B
Régime de ralenti
1900–2100 tr/mn
Sens “a” Régime de ralenti  Diminu-
tion.
Sens “b” Régime de ralenti  Augmen-
tation.
1 1
a a
1 b
a
1
2

MOTEUR
3-22

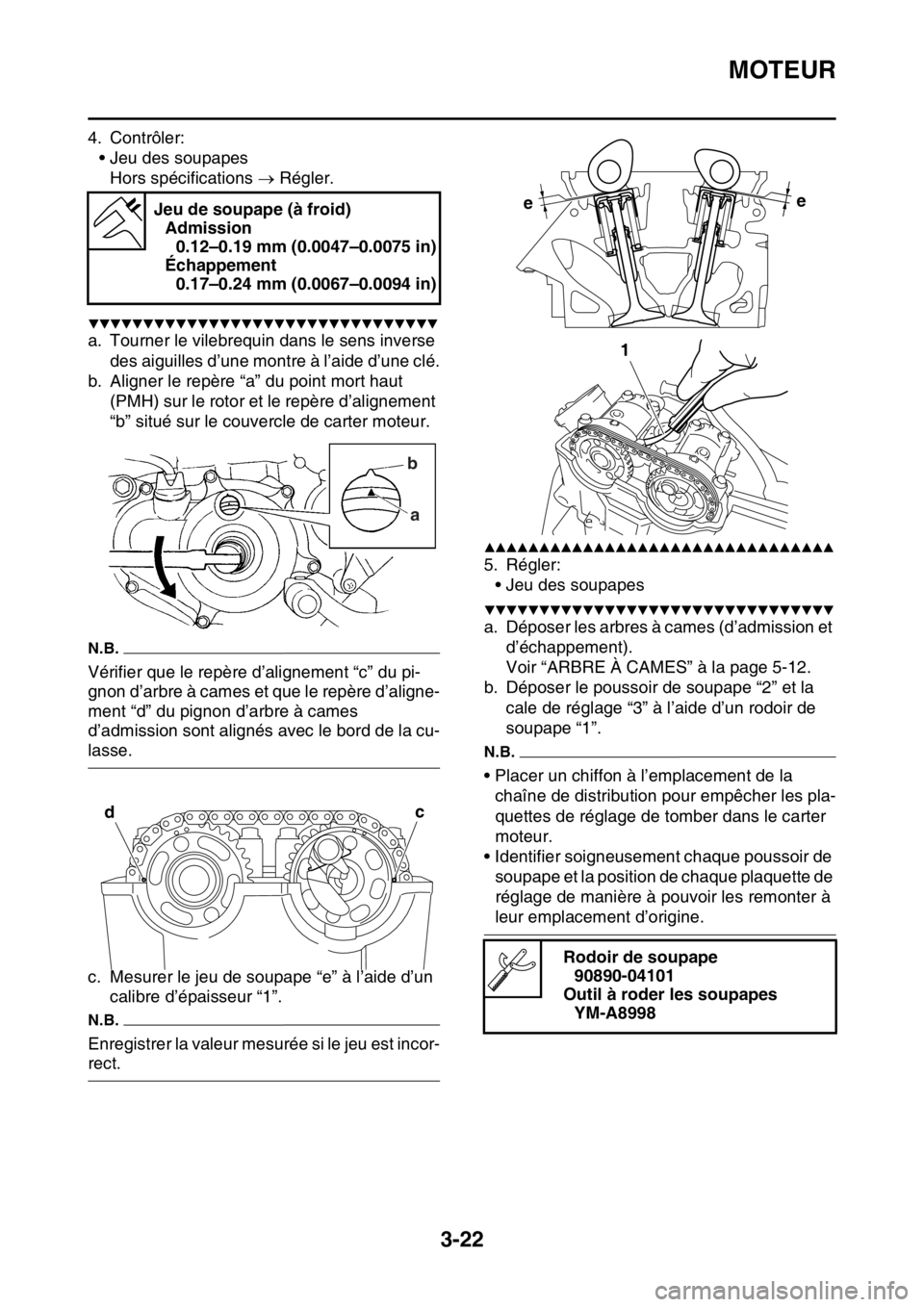

4. Contrôler:
• Jeu des soupapes
Hors spécifications  Régler.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner le vilebrequin dans le sens inverse
des aiguilles d’une montre à l’aide d’une clé.
b. Aligner le repère “a” du point mort haut
(PMH) sur le rotor et le repère d’alignement
“b” situé sur le couvercle de carter moteur.
N.B.
Vérifier que le repère d’alignement “c” du pi-
gnon d’arbre à cames et que le repère d’aligne-
ment “d” du pignon d’arbre à cames
d’admission sont alignés avec le bord de la cu-
lasse.
c. Mesurer le jeu de soupape “e” à l’aide d’un
calibre d’épaisseur “1”.
N.B.
Enregistrer la valeur mesurée si le jeu est incor-
rect.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Régler:
• Jeu des soupapes
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer les arbres à cames (d’admission et
d’échappement).
Voir “ARBRE À CAMES” à la page 5-12.
b. Déposer le poussoir de soupape “2” et la
cale de réglage “3” à l’aide d’un rodoir de
soupape “1”.
N.B.
• Placer un chiffon à l’emplacement de la
chaîne de distribution pour empêcher les pla-
quettes de réglage de tomber dans le carter
moteur.
• Identifier soigneusement chaque poussoir de
soupape et la position de chaque plaquette de
réglage de manière à pouvoir les remonter à
leur emplacement d’origine. Jeu de soupape (à froid)
Admission
0.12–0.19 mm (0.0047–0.0075 in)
Échappement
0.17–0.24 mm (0.0067–0.0094 in)
b
a
dc
Rodoir de soupape
90890-04101
Outil à roder les soupapes
YM-A8998
ee
1
