YAMAHA YZ250F 2015 Betriebsanleitungen (in German)

KRAFTSTOFF-EINSPRITZSYSTEM
8-33
Fehlercode Er-2
SymptomSignale vom elektronischen Steuergerät können nicht inner-
halb der festgelegten Zeit empfangen werden.
Betriebssicheres SystemDer Motor kann gestartet werden.
Fahrzeug fahrfähig
Diagnosecode -Nr.—
Anzeige des Diagnose-
Tools—
Arbeitsablauf—
Rei-
hen-
folg
eWahrscheinliche Ursache
der Störung und PrüfungWartungsarbeitWiedereinsetzungsver-
fahren
1 Verbindung des Yamaha Di-
agnose-Tool-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Schalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.
2 Verbindung des Kabelbaum-
Steuergerät-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Schalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.
3 Kabelbaum-Durchgängigkeit. Unterbrochen oder
Kurzschluss  Kabelbaum
erneuern.
Hellgrün–HellgrünSchalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.
4 Fehlfunktion im Yamaha Di-
agnose-ToolYamaha Diagnose-Tool er-
neuern.Schalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.

KRAFTSTOFF-EINSPRITZSYSTEM
8-34
5 Steuergerät defekt Elektronisches Steuergerät
erneuern.
Fehlercode Er-3
SymptomDaten vom elektronischen Steuergerät können nicht korrekt
empfangen werden.
Betriebssicheres SystemDer Motor kann gestartet werden.
Fahrzeug fahrfähig
Diagnosecode -Nr.—
Anzeige des Diagnose-
Tools—
Arbeitsablauf—
Rei-
hen-
folg
eWahrscheinliche Ursache
der Störung und PrüfungWartungsarbeitWiedereinsetzungsver-
fahren
1 Verbindung des Yamaha Di-
agnose-Tool-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Schalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.
2 Verbindung des Kabelbaum-
Steuergerät-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Schalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.
3 Kabelbaum-Durchgängigkeit. Unterbrochen oder
Kurzschluss  Kabelbaum
erneuern.
Hellgrün–HellgrünSchalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt. Fehlercode Er-2
SymptomSignale vom elektronischen Steuergerät können nicht inner-
halb der festgelegten Zeit empfangen werden.

KRAFTSTOFF-EINSPRITZSYSTEM
8-35
4 Fehlfunktion im Yamaha Di-
agnose-ToolYamaha Diagnose-Tool er-
neuern.Schalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.
5 Steuergerät defekt Elektronisches Steuergerät
erneuern.
Fehlercode Er-4
SymptomRegistrierte Daten können nicht vom Yamaha Diag-
nosewerkzeug empfangen werden.
Betriebssicheres SystemDer Motor kann gestartet werden.
Fahrzeug fahrfähig
Diagnosecode -Nr.—
Anzeige des Diagnose-
Tools—
Arbeitsablauf—
Rei-
hen-
folg
eWahrscheinliche Ursache
der Störung und PrüfungWartungsarbeitWiedereinsetzungsver-
fahren
1 Verbindung des Yamaha Di-
agnosegerät-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Schalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.
2 Verbindung des Kabelbaum-
Steuergerät-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Schalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt. Fehlercode Er-3
SymptomDaten vom elektronischen Steuergerät können nicht korrekt
empfangen werden.

KRAFTSTOFF-EINSPRITZSYSTEM
8-36
3 Kabelbaum-Durchgängigkeit. Unterbrochen oder
Kurzschluss  Kabelbaum
erneuern.
Hellgrün–HellgrünSchalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.
4 Fehlfunktion im Yamaha Di-
agnose-ToolYamaha Diagnose-Tool er-
neuern.Schalter am Zusatzkabel für
FI-Diagnosegerät auf “ON”
stellen.
Fehlercodenr. wird nicht an-
gezeigt  Reparatur ist ab-
geschlossen.
Fehlercodenr. wird angezeigt
 Weiter mit nächstem
Schritt.
5 Steuergerät defekt Elektronisches Steuergerät
erneuern. Fehlercode Er-4
SymptomRegistrierte Daten können nicht vom Yamaha Diag-
nosewerkzeug empfangen werden.

KRAFTSTOFF-EINSPRITZSYSTEM
8-37

KRAFTSTOFFPUMPENSYSTEM
8-38
GAS1SM5331
KRAFTSTOFFPUMPENSYSTEM

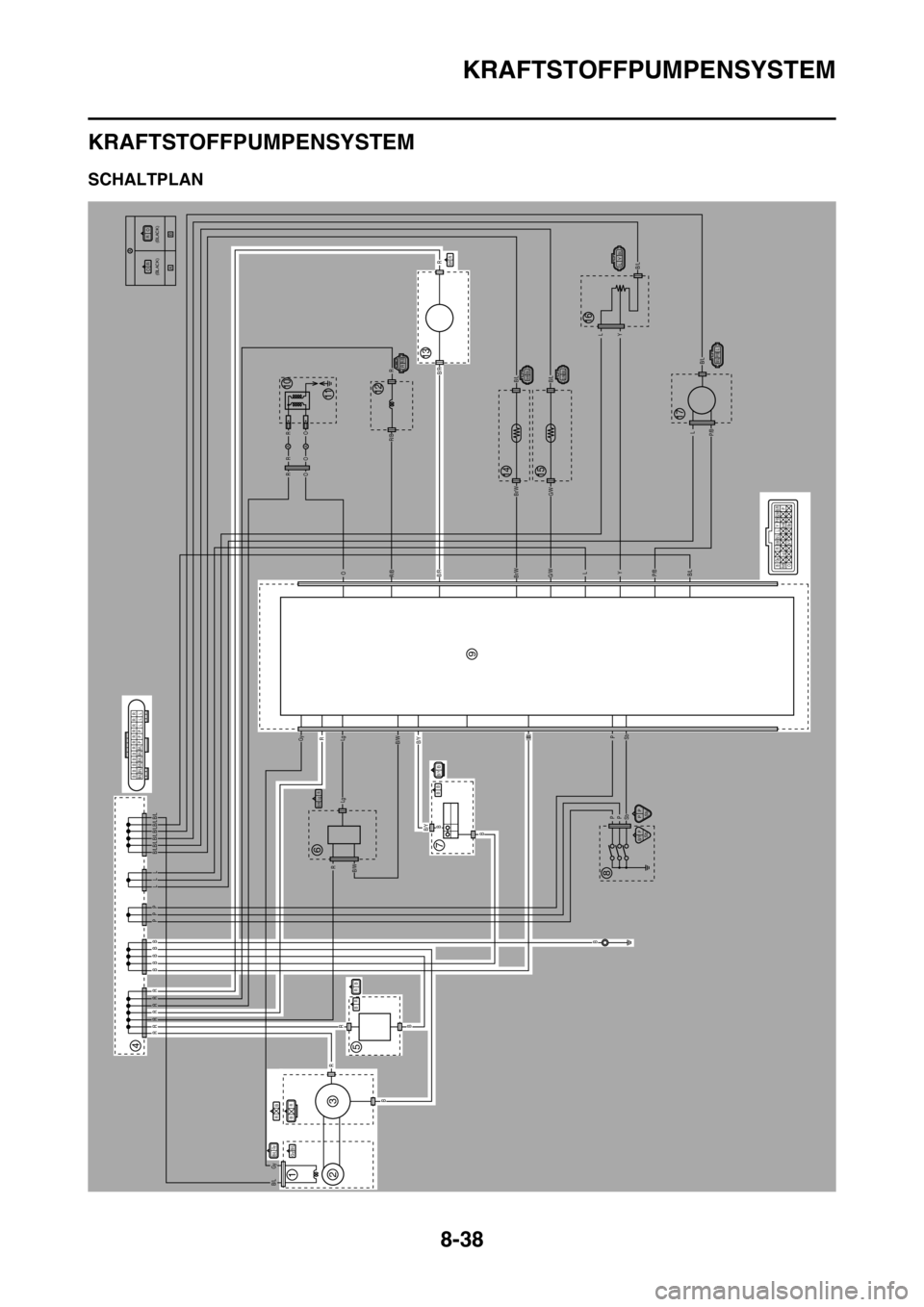

GAS1SM5332SCHALTPLAN
B/L Gy
BR
A
A
AA
B
RR R R R R R
B
B
B RR
R
Lg
LgB/WB/Y
B/YB
B
BP
PP
Sb
B/LP/B
P/B
YL
YL
L
G/WBr/W
G/WBr/W
B/LB/L
B/L
B/L
B/R
B/R
R/B
R/B
O
OROR
OR
R
R
SbB
GyR
B/W P L B/L
B/L GyB/L B/L B/L B/L B/L LL PP BBBB
PP
Sb
RB
B/RR
R B
B/Y PSb
BB
RR/B
LYB/L
B/W RLg
B/LBr/W
B/L P/B LB/LG/W
BB/Y BB/L B/L B/L B/L B/L B/LBBBBRR
PPPL L LRR RR R
B
OP Gy
R
B/Y Sb
P/B
R/BLgB/RG/WBr/WB/L L Y
RB
B/LGy
R
O
O
R(BLACK) (BLACK)
B/W
4
1
3
2
5
67
8
10
9
1211
13
1415
16
17

KRAFTSTOFFPUMPENSYSTEM
8-39
2. Drehstromgenerator mit Dauermagnet
3. Gleichrichter/Regler
4. Steckverbinder
5. Kondensator
7. Motorstoppschalter
9. Elektronisches Steuergerät
13.Kraftstoffpumpe

KRAFTSTOFFPUMPENSYSTEM
8-40
GAS1SM5333FEHLERSUCHE
Die Kraftstoffpumpe funktioniert nicht.
HINWEIS
Vor dem Beginn der Fehlersuche folgende(s) Bauteil(e) demontieren:
1. Sitzbank
2. Seitenabdeckung (links/rechts)
3. Lufthutze (links/rechts)
4. Kraftstofftank
5. Luftfilter-Gehäusedeckel
1. Die Verbindungen des Kraftstoff-
pumpen-Kabelbaums prüfen.Nicht in
OrdnungWieder anschließen.
In Ordnung 
2. Motorstoppschalter kontrollieren.
Siehe unter “DIE SCHALTER KON-
TROLLIEREN” auf Seite 8-44.Nicht in
OrdnungMotorstoppschalter erneuern.
In Ordnung 
3. Kraftstoffdruck kontrollieren
Siehe unter “KRAFTSTOFFDRUCK
KONTROLLIEREN” auf Seite 7-5.Nicht in
OrdnungDie Kraftstoffpumpe erneuern.
In Ordnung 
4. Die Verbindungen des Kraftstoff-
pumpen-Kabelbaums prüfen.
Siehe unter “SCHALTPLAN” auf
Seite 8-38.Nicht in
Ordnung
Den Kabelbaum reparieren oder erneuern.
In Ordnung 
Elektronisches Steuergerät erneuern.

KRAFTSTOFFPUMPENSYSTEM
8-41

ELEKTRISCHE BAUTEILE
8-42
GAS1SM5334

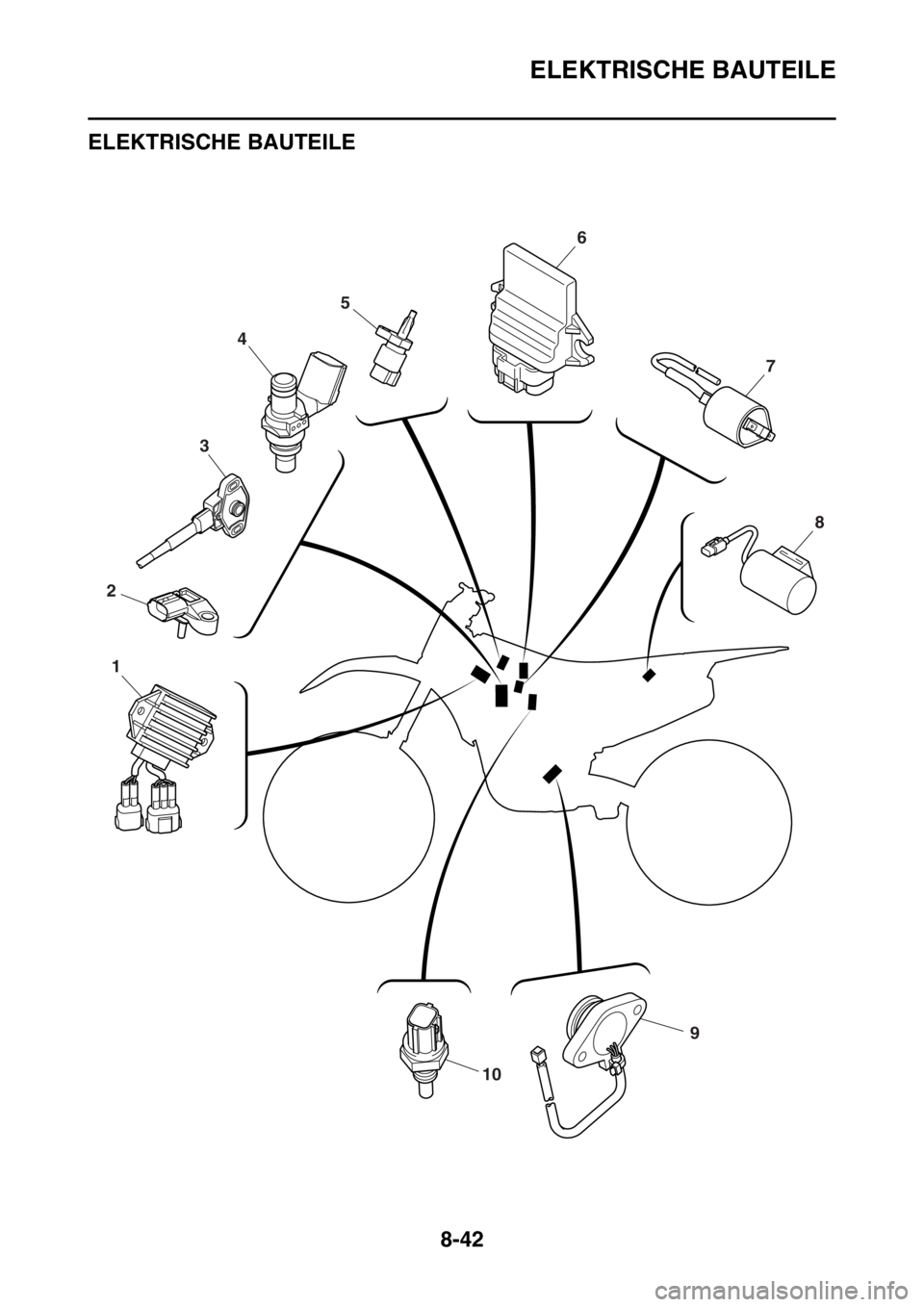

ELEKTRISCHE BAUTEILE
GAS1SM5335
9
10
1
2
3
4
56
7
8
