YAMAHA YZ250LC 2005 Owners Manual

5-26
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DER VORDERRADGABEL
Die Maschine halten, indem ein geeigne-
ter Ständer unter dem Motor angeordnet
wird.
Vorderrad Siehe Abschnitt „VORDERRAD UND HINTER-
RAD“
Vorderrad-Bremssattel Siehe Abschnitt
„VORDERRADBREMSE UND HINTERRAD-
BREMSE“.
Nummernschild
1 Schutz 1
2 Klemmschraube (Linkerkrone) 2 Nur lösen.
3 Dämpfer-Baugruppe 1 Lösen, wenn die Vorderradgabel
demontiert wird.
Spezialwerkzeug verwenden.
Siehe unter „AUSBAUPUNKTE“.
4 Klemmschraube 2 Nur lösen.
(Untere Gabelbrücke)
5 Vorderradgabel 1
VORDERRADGABEL
Ausbauumfang:1Ausbau der Vorderradgabel
FOURCHE AVANT
Etendue de dépose:1Dépose de la fourche avant
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DE LA FOURCHE AVANT
Maintenir la machine en plaçant un support
approprié sous le moteur.
Roue avant Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Etrier avant Se reporter à la section “FREIN AVANT ET
FREIN ARRIERE”.
Plaque d’immatriculation
1 Protecteur 1
2 Boulon de bridage (couronne de guidon) 2 Uniquement desserrage.
3 Amortisseur complet 1
Desserrer lors du démontage de la fourche avant.
Utiliser l’outil spécial. Se reporter à “POINTS DE DEPOSE”.
4 Boulon de bridage (étrier inférieur) 2 Uniquement desserrage.
5 Fourche avant 1
Préparation pour la déposeXGBien soutenir la machine afin qu’elle ne risque pas
de se renverser.
IC550000
FORCELLA ANTERIORE
Ampiezza della rimozione:1Rimozione della forcella anteriore
Ampiezza della rimozioneOrdine Particolare Quantità Osservazioni
RIMOZIONE DELLA FORCELLA
ANTERIORE
Reggere il veicolo collocando sotto il
motore l’apposito supporto.
Ruota anteriore Consultare la sezione “RUOTA ANTERIORE E
RUOTA POSTERIORE”.
Pinza anteriore Consultare la sezione “FRENO ANTERIORE E
FRENO POSTERIORE”.
Targa
1 Dispositivo di protezione 1
2 Bullone serraggio (corona del manubrio) 2 Soltanto allentamento.
3 Gruppo ammortizzatore 1 Allentare quando si smonta la forcella anteriore.
Usare un utensile speciale.
Consultare “PUNTI DI RIMOZIONE”.4 Bullone serraggio (staffa inferiore) 2 Soltanto allentamento.
5 Forcella anteriore 1
Preparazione per la rimzio-
ne
TSostenere saldamente il veicolo in modo che non vi sia
il pericolo che si ribalti.
WDie Maschine richtig abstützen, damit es nicht
umfallen kann.Vorbereitung für den Aus-
bau
1
1
1
1P8-9-30-5B 20/5/04 2:11 PM Page 3

5-27
CHASFRONT FORK
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1Adjuster 1 Drain the fork oil. Use special tool.
Refer to “REMOVAL POINTS”.
2Fork spring 1
3Dust seal 1
4Stopper ring 1 Refer to “REMOVAL POINTS”.
5Inner tube 1
6Outer tube 1
7Piston metal 1
8Slide metal 1
9Oil seal washer 1
0Oil seal 1
qBase valve 1 Drain the fork oil. Use special tool.
wDamper assembly 1 Refer to “REMOVAL POINTS”.
EC558000

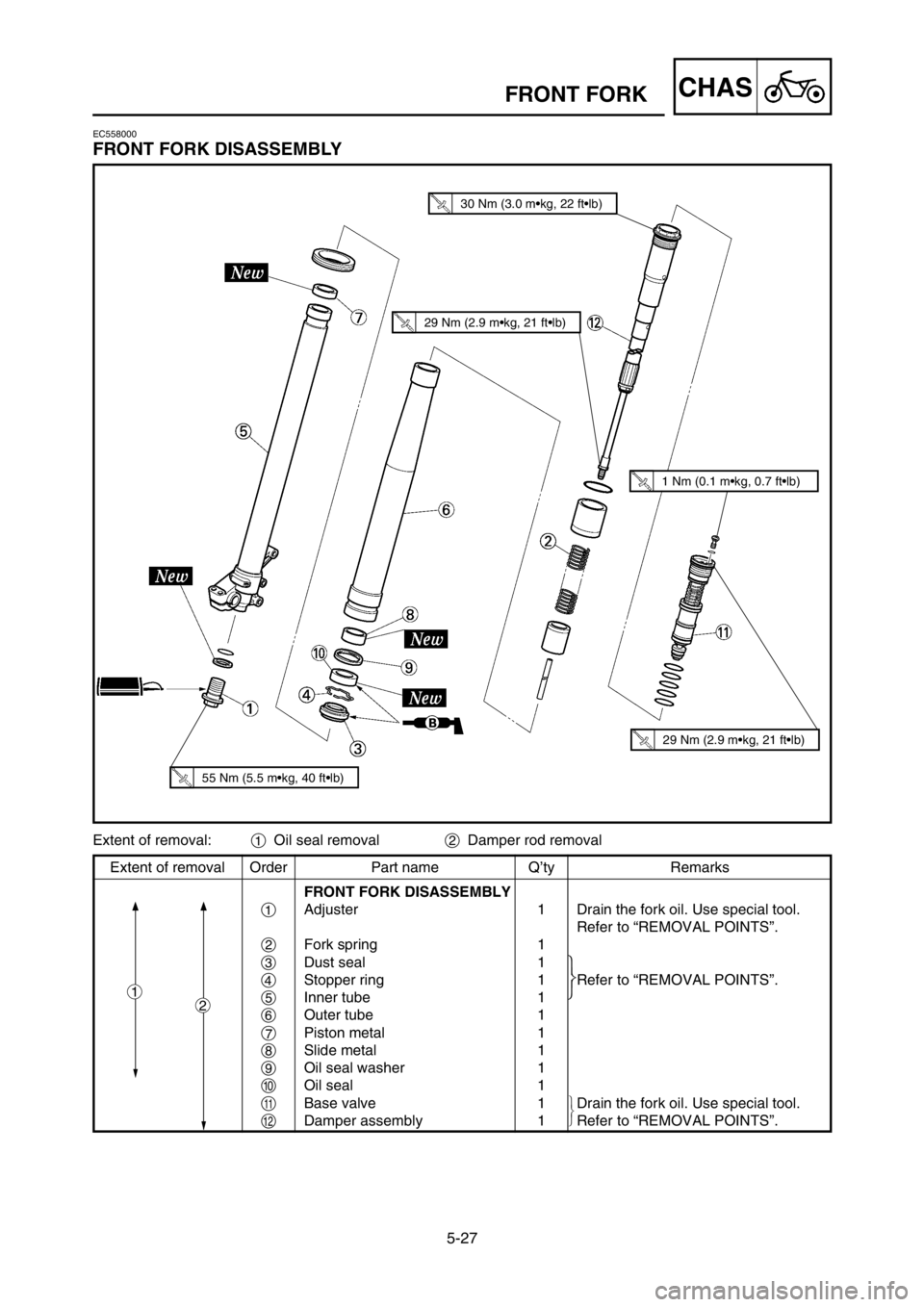

FRONT FORK DISASSEMBLY
1
Extent of removal:1Oil seal removal2Damper rod removal
2






29 Nm (2.9 m•kg, 21 ft•lb)
1 Nm (0.1 m•kg, 0.7 ft•lb)
30 Nm (3.0 m•kg, 22 ft•lb)
55 Nm (5.5 m•kg, 40 ft•lb)
29 Nm (2.9 m•kg, 21 ft•lb)
1P8-9-30-5B 20/5/04 2:11 PM Page 4

5-27
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
DEMONTAGE DER
VORDERRADGABEL
1Einsteller 1Das Vorderradgabelöl ablassen. Spezialwerkzeug
verwenden. Siehe unter „AUSBAUPUNKTE“
2Gebelbeinfender 1
3Staubdichtung 1
4Anschlagring 1 Siehe unter „AUSBAUPUNKTE“.
5Innere Rohr 1
6Äußere Rohr 1
7Kolbenmetal 1
8Gleitmetall 1
9Öldichtungs-Beilagscheibe 1
0Öldichtung 1
qHauptventil 1 Das Vorderradgabelöl ablassen. Spezialwerkzeug
verwenden.
wDämpfer-Baugruppe 1 Siehe unter „AUSBAUPUNKTE“.
DEMONTAGE DER VORDERRADGABEL
Ausbauumfang:1Ausbau des Öldichtung 2Ausbau der Dämpfungsstange
DEMONTAGE DE LA FOURCHE AVANT
Etendue de dépose:1Dépose de la bague d’étanchéité 2Dépose de la tige d’amortisseur
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEMONTAGE DE LA FOURCHE
AVANT
1Ajusteur 1 Vidanger d’huile de fourche. Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2Ressort de fourche 1
3Joint antipoussière 1
4Bague d’arrêt 1 Se reporter à “POINTS DE DEPOSE”.
5Tube interne 1
6Tube externe 1
7Métal de piston 1
8Bague antifriction 1
9Rondelle de bague d’étanchéité 1
0Bague d’étanchéité 1
qSoupape de base 1 Vidanger d’huile de fourche. Utiliser l’outil spécial.
wAmortisseur complet 1 Se reporter à “POINTS DE DEPOSE”.
IC558000
SMONTAGGIO DELLA FORCELLA ANTERIORE
Ampiezza della rimozione:1Rimozione del paraolio2Rimozione della barra dello smorzatore
Ampiezza della rimozione Ordine Particolare Quantità Osservazione
SMONTAGGIO DELLA FORCELLA
ANTERIORE
1
Regolatore1Scaricare l’olio della forcella. Usare un utensile speciale.Consultare “PUNTI DI RIMOZIONE”.
2Molla della forcella1
3Parapolvere 14Anello di fermo1 Consultare “PUNTI DI RIMOZIONE”.
5Tubo interno1
6Tubo esterno1
7Metallo del pistone 1
8
Metallo di scorrimento1
9Rondella del paraolio1
0Paraolio1
qValvola di base1Scaricare l’olio della forcella. Usare un utensile speciale.wGruppo ammortizzatore 1Consultare “PUNTI DI RIMOZIONE”.
12
12
1
2












1P8-9-30-5B 20/5/04 2:11 PM Page 5

5-28
CHASFRONT FORK
EC556000
HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be maintained
at the dealers.
cC
To prevent an accidental explosion of air,
the following instructions should be ob-
served:
9The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is re-
placed or when the front fork is disassem-
bled and reassembled.
9Before removing the base valves or front
forks, be sure to extract the air from the air
chamber completely.
EC553000
REMOVAL POINTS
EC553311
Damper assembly
1. Loosen:
9Damper assembly 1
NOTE:
Before removing the front fork from the
machine, loosen the damper assembly with
the cap bolt ring wrench 2.
Cap bolt ring wrench:
YM-01501/90890-01501
1P8-9-30-5B 20/5/04 2:11 PM Page 6

5-28
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
HANDHABUNGSHINWEISE
HINWEIS:
Die Vorderradgabel erfordert beson-
dere Aufmerksamkeit. Daher wird
empfohlen, Wartungsarbeiten an der
Vorderradgebel nur von Ihrem
Fachhändler ausführen zu lassen.
dD
Um elne ungewollte Explosion zu
vermeiden, die folgenden Hinweise
beachten.
9Die Vorderradgabel mit einer ein-
gebauten Kolbenstange weist
eine komplizierte interne
Konstruktion auf und ist beson-
ders gegenüber Fremdmaterialien
empfindlich.
Darauf achten, daß keine
Fremdmaterialien entreten, wenn
das Öl erneuert oder die
Vorderradgabel demontiert und
montiert wird.
9Vor dem Ausbau der Hauptventile
oder der Teleskopgabeln sicher-
stellen, dass die Luft aus der Luft-
kammer vollständig abgelassen
wird.
REMARQUES
CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soigneu-
se attention. Il est donc recommandé de
la faire entretenir chez le revendeur.
fF
Pouréviter une explosion accidentelle
de l’air, les instructions suivantes
doivent être observées:
9La fourche avant ayant une tige de
piston incorporée a une construc-
tion interne très sophistiquée et est
particulièrement sensible aux sub-
stances étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rem-
placée ou lorsque la fourche avant
est démontée ou remontée.
9Avant de déposer les valves de base
ou les fourches, veiller à purger
complètement les chambres à air.
IC556000
NOTA PER IL MANEGGIO
NOTA:
La forcella anteriore richiede grande at-
tenzione. Si raccomanda pertanto di ef-
fettuare la manutenzione della forcella
anteriore presso il concessionario.
iI
Per evitare un’esplosione accidentale
di aria, si dovrebbero osservare le se-
guenti istruzioni:
9La forcella anteriore con una biella
incorporata ha una costruzione in-
terna molto sofisticata ed è partico-
larmente sensibile al materiale
estraneo.
Fare sufficiente attenzione a non
permettere la penetrazione di mate-
riale estraneo quando si cambia
l’olio o quando si smonta e rimonta
la forcella anteriore.
9Prima di togliere le valvole di base o
le forcelle anteriori, accertarsi di
avere spurgato completamente
l’aria dalla campana d’aria.
POINTS DE DEPOSE
Amortisseur complet
1. Desserrer:
9Amortisseur complet 1
N.B.:
Avant de déposer la fourche de la
machine, desserrer l’amortisseur com-
plet avec la clé à bague de boulon capu-
chon 2.
AUSBAUPUNKTE
Dämpfer-Baugruppe
1. Lösen:
9Dämpfer-Baugruppe 1
HINWEIS:
Vor dem Ausbau der Teleskopgabel
von der Maschine die Dämpfer-Bau-
gruppe mit dem Schraubenschlüssel
für die Nockenwellenlagerdeckel-
Schrauben 2lösen.
IC553000
PUNTI DI RIMOZIONE
IC553311
Gruppo ammortizzatore
1. Allentare:
9Gruppo ammortizzatore 1
NOTA:
Prima di togliere la forcella anteriore
dal veicolo, svitare il gruppo ammortiz-
zatore con la chiave ad anello per vite
mordente 2.
Clé à bague de boulon
capuchon :
YM-01501/90890-01501
Chiave ad anello per vite
mordente:
YM-01501/90890-01501
Schraubenschlüssel für
Nockenwellenlagerdeckel-
Schraubenringe:
YM-01501/90890-01501
1P8-9-30-5B 20/5/04 2:11 PM Page 7

5-29
CHASFRONT FORK
Adjuster
1. Drain the outer tube of its front fork oil at its
top.
2. Loosen:
9Adjuster 1
3. Remove:
9Adjuster 1
NOTE:
9While compressing the inner tube 2, set the
cap bolt ring wrench 4between the inner tube
and locknut 3.
9Hold the locknut and remove the adjuster.
cC
Do not remove the locknut as it may go
into the damper assembly and not be taken
out.
Cap bolt ring wrench:
YM-01501/90890-01501
EC553201
Inner tube
1. Remove:
9Dust seal 1
9Stopper ring 2
Using slotted-head screwdriver.
cC
Take care not to scratch the inner tube.
2. Remove:
9Inner tube 1
Oil seal removal steps:
9Push in slowly athe inner tube just be-
fore it bottoms out and then pull it back
quickly b.
9Repeat this step until the inner tube can
be pulled out from the outer tube.
1P8-9-30-5B 20/5/04 2:11 PM Page 8

5-29
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
Ajusteur
1. Vider complètement le fourreau de
son huile de fourche.
2. Desserrer:
9Ajusteur 1
3. Déposer :
9Ajusteur 1
N.B.:
9Tout en comprimant le tube plongeur
2, placer le support de tige 4entre le
tube plongeur et l’écrou de blocage
3.
9Maintenir l’écrou de blocage et déposer
l’ajusteur.
fF
Ne pas déposer l’écrou de blocage,
faute de quoi il risque de tomber
dans l’amortisseur et de ne pas pou-
voir être extrait.
Einsteller
1. Das Teleskopgabel-Öl oben aus
dem Gleitrohr ablassen.
2. Lösen:
9Einsteller 1
3. Ausbauen:
9Einsteller 1
HINWEIS:
9Beim Zusammendrücken des
Standrohrs 2den Stangenhalter 4
zwischen dem Standrohr und der
Sicherungsmutter 3ansetzen.
9Die Sicherungsmutter festhalten und
den Einsteller entfernen.
dD
Die Sicherungsmutter auf keinen
Fall entfernen, da sie in die Dämp-
fer-Baugruppe hineinfallen könnte
und von dort nicht mehr zu entfer-
nen wäre.
Regolatore
1.Scaricare dalla cima del tubo ester-
no l’olio della forcella anteriore.
2.Allentare:
9Regolatore 1
3. Togliere:
9Regolatore 1
NOTA:
9Comprimendo il tubo interno 2,
posizionare il reggibarra 4tra il tubo
interno e il controdado 3.
9Bloccare il controdado e togliere il
regolatore.
iI
Non togliere il controdado perché
potrebbe cadere nel gruppo ammor-
tizzatore senza che sia possibile
estrarlo.
Clé à bague de boulon
capuchon :
YM-01501/90890-01501Chiave ad anello per vite
mordente:
YM-01501/90890-01501Schraubenschlüssel für
Nockenwellenlagerdeckel-
Schraubenringe:
YM-01501/90890-01501
Innere Rohr
1. Ausbauen:
9Staubdichtung 1
9Anschlagring 2
Einen Schlitzschraubendreher
verwenden.
dD
Darauf achten, daß der Schlauch
nicht verkratzt wird.
2. Ausbauen:
9Innere Rohr 1
Tube interne
1. Déposer:
9Joint antipoussière 1
9Bague d’arrêt 2
En utilisant un tournevis à lame
droite.
fF
Faire attention à ne pas rayer le tube
interne.
2. Déposer:
9Tube interne 1
IC553201
Tubo interno
1. Togliere:
9Parapolvere 1
9Anello di fermo 2
Usando il cacciavite a testa sca-
nalata.
iI
Fare attenzione a non graffiare il
tubo interno.
2. Togliere:
9Tubo interno 1
Ausbauschritte der Öldichtung:
9Das inneres Rohr bis kurz vor
dem Anstehen langsam ahinein-
drücken und danach schnell b
zurückziehen.
9Diesen Vorgang wiederholen,
bis des innere Rohr aus dem
äußern Rohr abgezogen werden
kann.Procédure de la dépose de la bague
d’étanchéité:
9Enfoncer lentement
ale tube inter-
ne jusque’à ce qu’il soit presque en
butée puis le retirer rapidement b.
9Répéter cette opération jusqu’à ce
que le tube interne puisse être enle-
vé du tube externe.
Passi della rimozione del parao-
lio:
9Spingere dentro lentamente ail
tubo interno appena prima che
esca dal basso e poi tirarlo indie-
tro rapidamente b
.
9Ripetere questa operazione finché
è possibile estrarre il tubo interno
dal tubo esterno.
1P8-9-30-5B 20/5/04 2:11 PM Page 9

5-30
CHASFRONT FORK
Base valve
1. Remove:
9Base valve 1
From damper assembly 2.
NOTE:
Hold the damper assembly with the cap bolt ring
wrench 3and use the cap bolt wrench 4to
remove the base valve.
EC554000
INSPECTIONEC554100
Damper assembly
1. Inspect:
9Damper assembly 1
Bend/DamageReplace.
9O-ring 2
Wear/DamageReplace.
cC
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign ma-
terial.
Use enough care not to allow any foreign
material to come in when the oil is re-
placed or when the front fork is disassem-
bled and reassembled.
Cap bolt wrench:
YM-01500/90890-01500
Cap bolt ring wrench:
YM-01501/90890-01501
1P8-9-30-5B 20/5/04 2:11 PM Page 10

5-30
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
Soupape de base
1. D
époser:
9Soupape de base 1
De la tige d’amortissement 2.
N.B.:
Maintenir l’amortisseur complet avec la
clé à bague de boulon capuchon
3et uti-
liser la clé à boulon capuchon
4pour
déposer la valve de base.
Hauptventil
1. Ausbauen:
9Hauptventil 1
Von der Dämpfungsstange 2.
HINWEIS:
Die Dämpfer-Baugruppe mit dem
Schraubenschlüssel für die Nocken-
wellenlagerdeckel-Schraubenringe 3
festhalten und einen Schrauben-
schlüssel für die Nockenwellenlager-
deckel-Schrauben 4verwenden, um
das Hauptventil auszubauen.
Valvola di base
1. Togliere:
9Valvola di base 1
Dalla barra dello smorzatore 2.
NOTA:
Bloccare il gruppo ammortizzatore con
la chiave ad anello per vite mordente 3
e usare la chiave per vite mordente 4
per togliere la valvola di base.
Clé à boulon capuchon :
YM-01500/90890-01500
Clé à bague de boulon
capuchon :
YM-01501/90890-01501
Schraubenschlüssel für
Nockenwellenlagerdeckel-
Schrauben:
YM-01500/90890-01500
Schraubenschlüssel für
Nockenwellenlagerdeckel-
Schraubenringe:
YM-01501/90890-01501
Chiave per vite mordente:YM-01500/90890-01500
Chiave ad anello per vite
mordente:
YM-01501/90890-01501
VERIFICATION
Amortisseur complet
1. Vérifier :
9Amortisseur complet 1
Courbure/endommagement
Changer.
9Joint torique 2
Usé/endommagé Changer.
fF
La fourche avant ayant une tige de
piston incorporée a une construction
interne très sophistiquée et est parti-
culièrement sensible aux substances
étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rempla-
cée ou lorsque la fourche avant est
démontée ou remontée.
INSPEKTION
Dämpfer-Baugruppe
1. Inspizieren:
9Dämpfer-Baugruppe 1
Biegung/Beschädigung
Erneuern.
9O-Ring 2
Abnutzung/Beschädigungen
Erneuern.
dD
Die Vorderradgabel mit einer einge-
bauten Kolbenstange weist eine
komplizierte interne Konstruktion
auf und ist besonders gegenüber
Fremdmaterialien empfindlich.
Darauf achten, daß keine
Fremdmaterialien eintreten, wenn
das Öl erneuert oder die
Vorderradgabel demontiert und
montiert wird.
IC554000
ISPEZIONE
IC554100
Gruppo ammortizzatore
1. Ispezionare:
9Gruppo ammortizzatore 1
Curvatura/Danni Sostituirli.
9Anello di tenuta 2
Usura/Danni Sostituirli.
iI
La forcella anteriore con una biella
incorporata ha una costruzione inter-
na molto sofisticata ed è particolar-
mente sensibile al materiale estraneo.
Fare sufficiente attenzione a non per-
mettere la penetrazione di materiale
estraneo quando si cambia l’olio o
quando si smonta e rimonta la forcel-
la anteriore.
1P8-9-30-5B 20/5/04 2:11 PM Page 11

5-31
CHASFRONT FORK
Base valve
1. Inspect:
9Base valve 1
Wear/DamageReplace.
ContaminationClean.
9O-ring 2
Wear/DamageReplace.
9Bush 3
Wear/DamageReplace base valve.
9Spring 4
Damage/FatigueReplace base valve.
9Air bleed screw 5
Wear/DamageReplace base valve.
EC554400
Fork spring
1. Measure:
9Fork spring free length a
Out of specificationReplace.
EC554502
Inner tube
1. Inspect:
9Inner tube surface a
Score marksRepair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock pieceReplace.
9Inner tube bends
Out of specificationReplace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
w
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
Standard
465 mm 460 mm
(18.3 in) (18.1 in)Fork spring free length:
Inner tube bending limit:
0.2 mm (0.008 in)
1P8-9-30-5B 20/5/04 2:11 PM Page 12
