YAMAHA YZ250LC 2006 Owners Manual

4-62

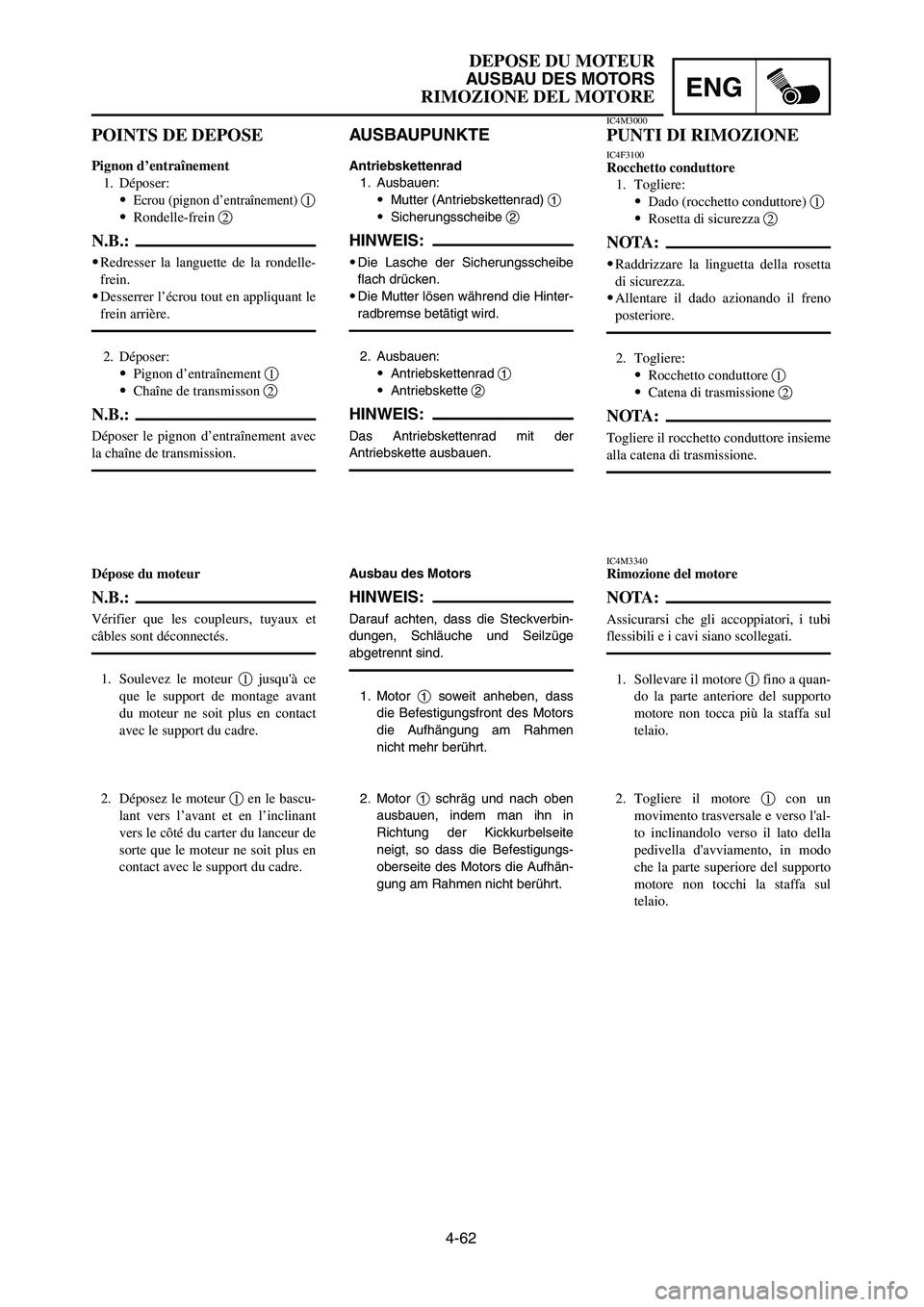

DEPOSE DU MOTEUR
AUSBAU DES MOTORS
RIMOZIONE DEL MOTOREENG
AUSBAUPUNKTE
Antriebskettenrad
1. Ausbauen:
9Mutter (Antriebskettenrad) 1
9Sicherungsscheibe 2
HINWEIS:
9Die Lasche der Sicherungsscheibe
flach drücken.
9Die Mutter lösen während die Hinter-
radbremse betätigt wird.
2. Ausbauen:
9Antriebskettenrad 1
9Antriebskette 2
HINWEIS:
Das Antriebskettenrad mit der
Antriebskette ausbauen.
Ausbau des Motors
HINWEIS:
Darauf achten, dass die Steckverbin-
dungen, Schläuche und Seilzüge
abgetrennt sind.
1. Motor 1soweit anheben, dass
die Befestigungsfront des Motors
die Aufhängung am Rahmen
nicht mehr berührt.
2. Motor 1schräg und nach oben
ausbauen, indem man ihn in
Richtung der Kickkurbelseite
neigt, so dass die Befestigungs-
oberseite des Motors die Aufhän-
gung am Rahmen nicht berührt.
IC4M3000
PUNTI DI RIMOZIONE
IC4F3100Rocchetto conduttore
1. Togliere:
9Dado (rocchetto conduttore) 1
9Rosetta di sicurezza 2
NOTA:
9Raddrizzare la linguetta della rosetta
di sicurezza.
9Allentare il dado azionando il freno
posteriore.
2. Togliere:
9Rocchetto conduttore 1
9Catena di trasmissione 2
NOTA:
Togliere il rocchetto conduttore insieme
alla catena di trasmissione.
IC4M3340Rimozione del motore
NOTA:
Assicurarsi che gli accoppiatori, i tubi
flessibili e i cavi siano scollegati.
1. Sollevare il motore 1fino a quan-
do la parte anteriore del supporto
motore non tocca più la staffa sul
telaio.
2. Togliere il motore 1con un
movimento trasversale e verso l'al-
to inclinandolo verso il lato della
pedivella d'avviamento, in modo
che la parte superiore del supporto
motore non tocchi la staffa sul
telaio.
POINTS DE DEPOSE
Pignon d’entraînement
1. Déposer:
9
Ecrou (pignon d’entraînement) 1
9Rondelle-frein 2
N.B.:
9Redresser la languette de la rondelle-
frein.
9Desserrer l’écrou tout en appliquant le
frein arrière.
2. Déposer:
9Pignon d’entraînement 1
9Chaîne de transmisson 2
N.B.:
Déposer le pignon d’entraînement avec
la chaîne de transmission.
Dépose du moteur
N.B.:
Vérifier que les coupleurs, tuyaux et
câbles sont déconnectés.
1. Soulevez le moteur 1jusqu'à ce
que le support de montage avant
du moteur ne soit plus en contact
avec le support du cadre.
2. Déposez le moteur 1en le bascu-
lant vers l’avant et en l’inclinant
vers le côté du carter du lanceur de
sorte que le moteur ne soit plus en
contact avec le support du cadre.
1P8-9-31-4C 5/12/05 1:20 PM Page 27

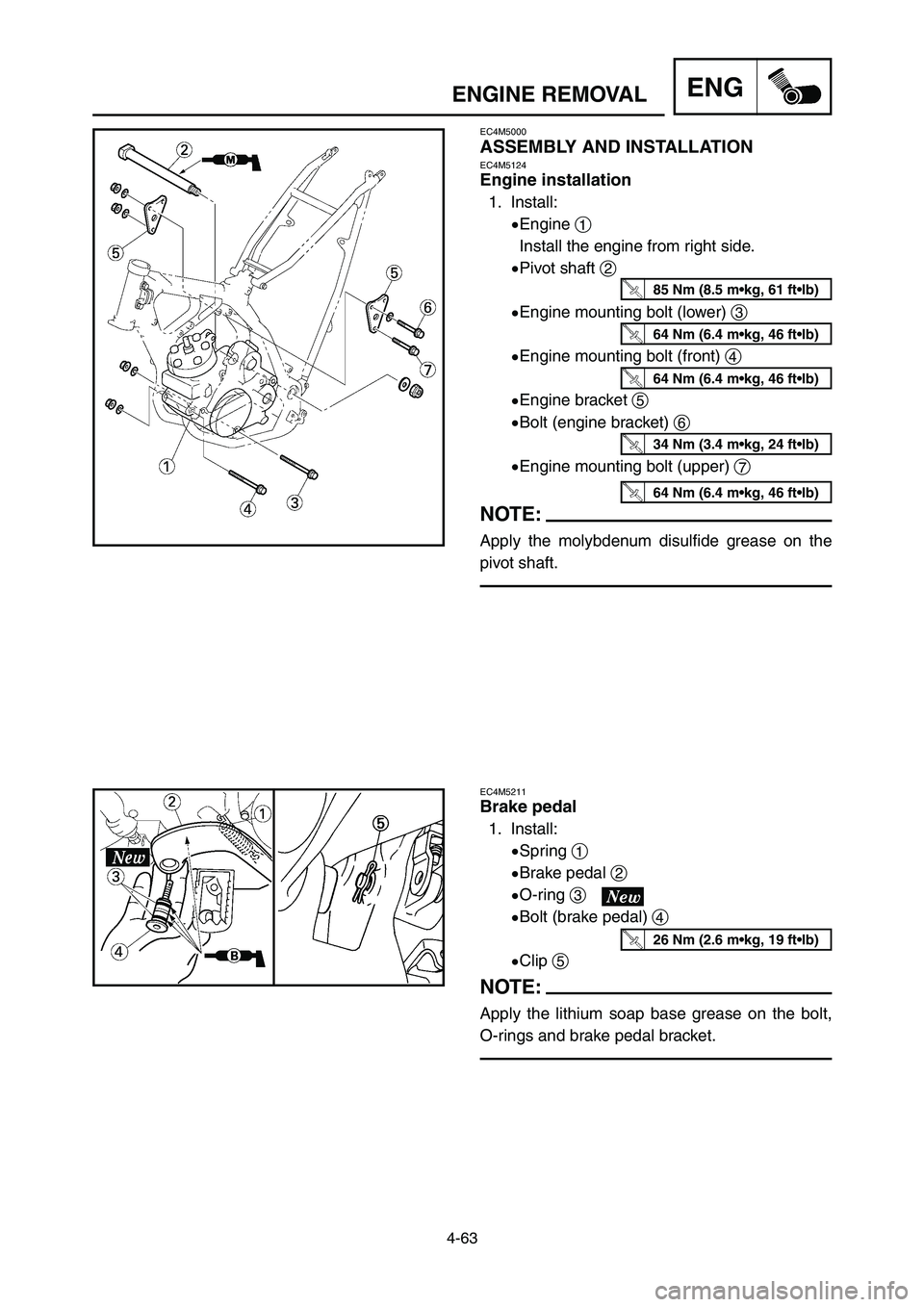

4-63
ENGINE REMOVALENG
EC4M5211
Brake pedal
1. Install:
9Spring 1
9Brake pedal 2
9O-ring 3
9Bolt (brake pedal) 4
9Clip 5
NOTE:
Apply the lithium soap base grease on the bolt,
O-rings and brake pedal bracket.
EC4M5000
ASSEMBLY AND INSTALLATIONEC4M5124
Engine installation
1. Install:
9Engine 1
Install the engine from right side.
9Pivot shaft 2
9Engine mounting bolt (lower) 3
9Engine mounting bolt (front) 4
9Engine bracket 5
9Bolt (engine bracket) 6
9Engine mounting bolt (upper) 7
NOTE:
Apply the molybdenum disulfide grease on the
pivot shaft.
85 Nm (8.5 m•kg, 61 ft•lb)
64 Nm (6.4 m•kg, 46 ft•lb)
64 Nm (6.4 m•kg, 46 ft•lb)
34 Nm (3.4 m•kg, 24 ft•lb)
64 Nm (6.4 m•kg, 46 ft•lb)
26 Nm (2.6 m•kg, 19 ft•lb)
1P8-9-31-4C 5/12/05 1:20 PM Page 28

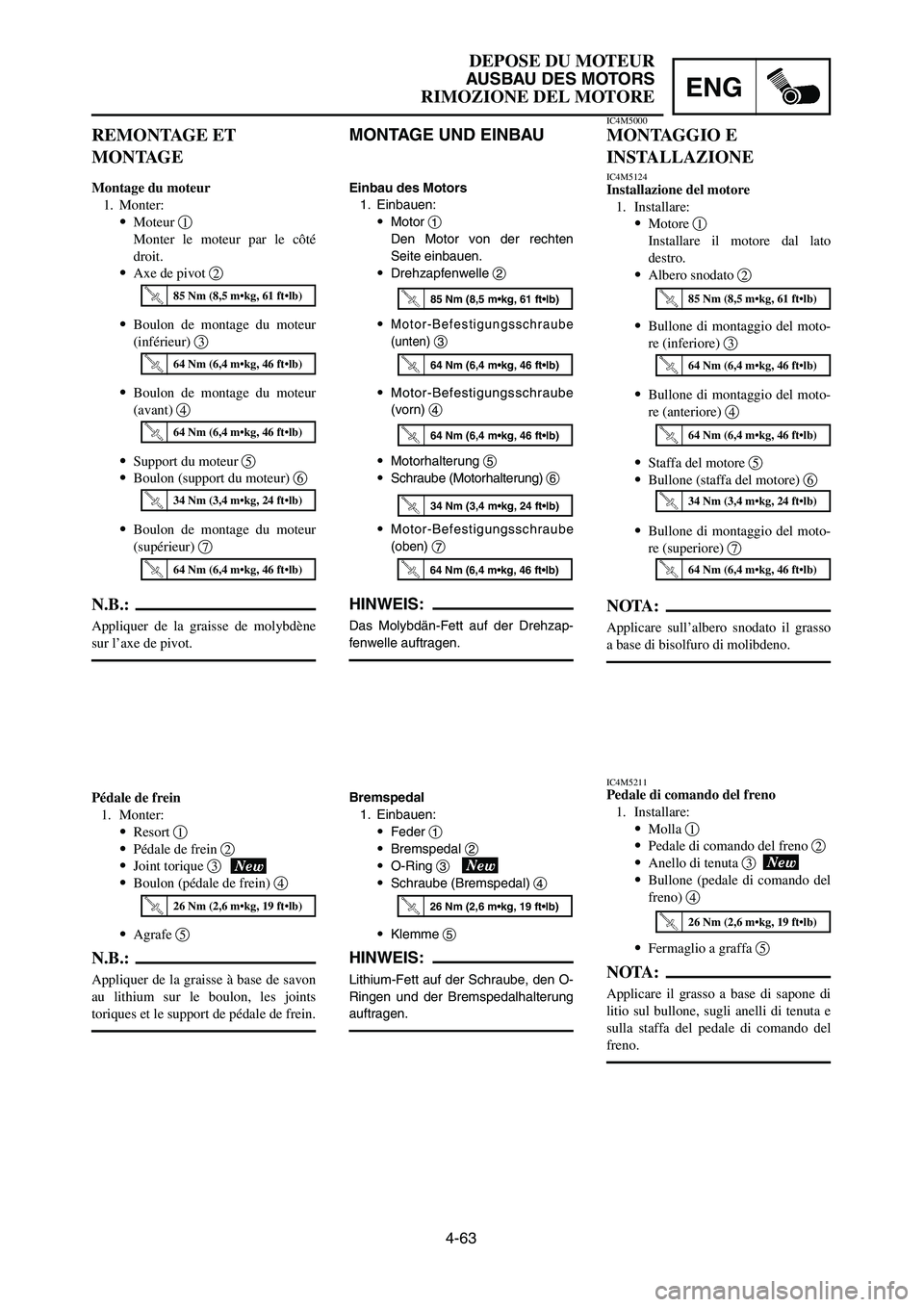

4-63
DEPOSE DU MOTEUR
AUSBAU DES MOTORS
RIMOZIONE DEL MOTOREENG
MONTAGE UND EINBAU
Einbau des Motors
1. Einbauen:
9Motor 1
Den Motor von der rechten
Seite einbauen.
9Drehzapfenwelle 2
9
Motor-Befestigungsschraube
(unten)
3
9Motor-Befestigungsschraube
(vorn) 4
9Motorhalterung 5
9Schraube (Motorhalterung) 6
9
Motor-Befestigungsschraube
(oben)
7
HINWEIS:
Das Molybdän-Fett auf der Drehzap-
fenwelle auftragen.
Bremspedal
1. Einbauen:
9Feder 1
9Bremspedal 2
9O-Ring 3
9Schraube (Bremspedal) 4
9Klemme 5
HINWEIS:
Lithium-Fett auf der Schraube, den O-
Ringen und der Bremspedalhalterung
auftragen.
REMONTAGE ET
MONTAGE
Montage du moteur
1. Monter:
9Moteur 1
Monter le moteur par le côté
droit.
9Axe de pivot 2
9Boulon de montage du moteur
(inférieur) 3
9Boulon de montage du moteur
(avant) 4
9Support du moteur 5
9Boulon (support du moteur) 6
9Boulon de montage du moteur
(supérieur) 7
N.B.:
Appliquer de la graisse de molybdène
sur l’axe de pivot.
Pédale de frein
1. Monter:
9Resort 1
9Pédale de frein 2
9Joint torique 3
9Boulon (pédale de frein) 4
9Agrafe 5
N.B.:
Appliquer de la graisse à base de savon
au lithium sur le boulon, les joints
toriques et le support de pédale de frein.
IC4M5000
MONTAGGIO E
INSTALLAZIONE
IC4M5124Installazione del motore
1. Installare:
9Motore 1
Installare il motore dal lato
destro.
9Albero snodato 2
9Bullone di montaggio del moto-
re (inferiore) 3
9Bullone di montaggio del moto-
re (anteriore) 4
9Staffa del motore 5
9Bullone (staffa del motore) 6
9Bullone di montaggio del moto-
re (superiore) 7
NOTA:
Applicare sull’albero snodato il grasso
a base di bisolfuro di molibdeno.
IC4M5211Pedale di comando del freno
1. Installare:
9Molla 1
9Pedale di comando del freno 2
9Anello di tenuta 3
9Bullone (pedale di comando del
freno) 4
9Fermaglio a graffa 5
NOTA:
Applicare il grasso a base di sapone di
litio sul bullone, sugli anelli di tenuta e
sulla staffa del pedale di comando del
freno.
85 Nm (8,5 m•kg, 61 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
34 Nm (3,4 m•kg, 24 ft•lb)
26 Nm (2,6 m•kg, 19 ft•lb)
85 Nm (8,5 m•kg, 61 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
34 Nm (3,4 m•kg, 24 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
26 Nm (2,6 m•kg, 19 ft•lb)
85 Nm (8,5 m•kg, 61 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
34 Nm (3,4 m•kg, 24 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
26 Nm (2,6 m•kg, 19 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
1P8-9-31-4C 5/12/05 1:20 PM Page 29

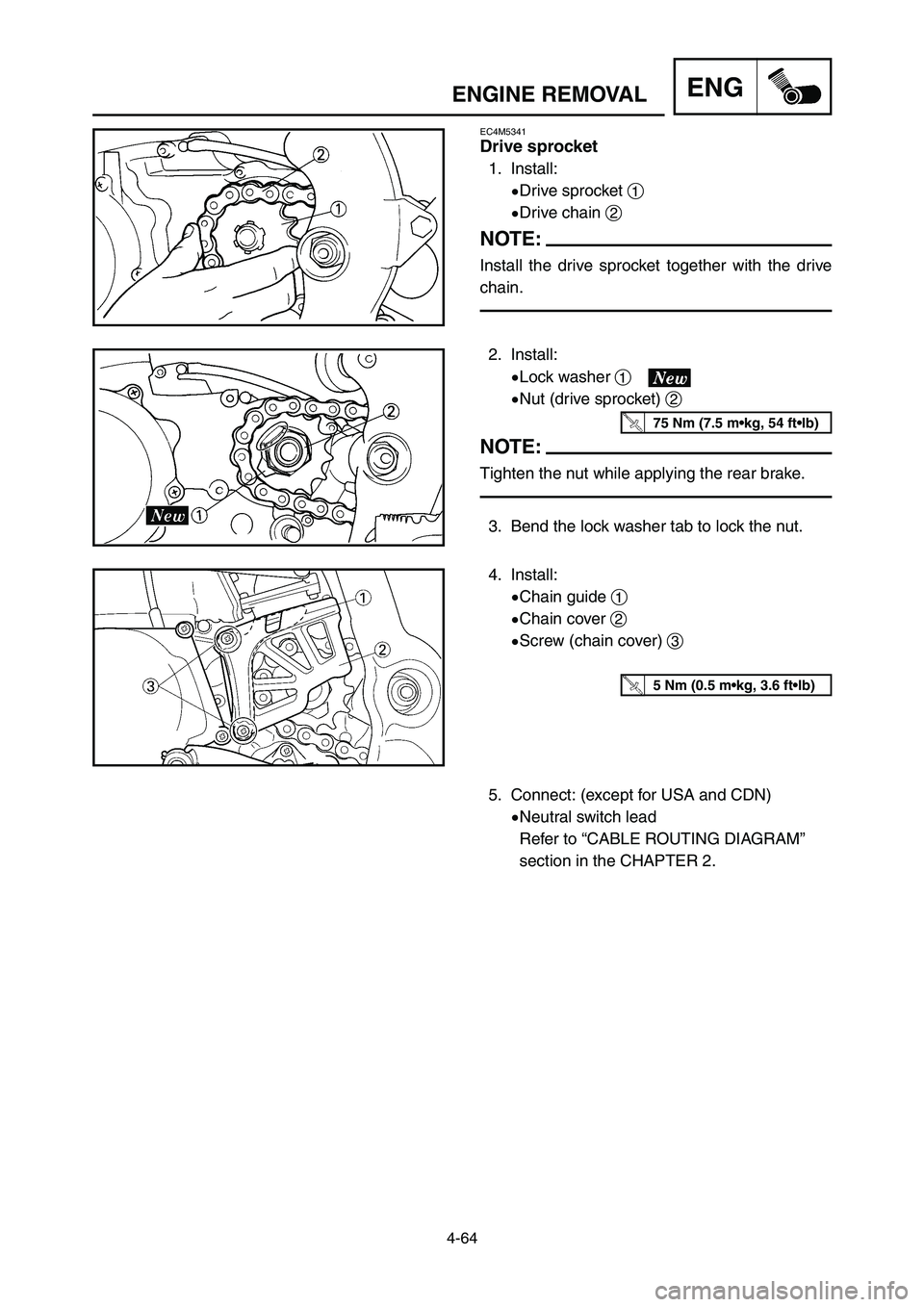

4-64
ENGINE REMOVALENG
4. Install:
9Chain guide 1
9Chain cover 2
9Screw (chain cover) 3 2. Install:
9Lock washer 1
9Nut (drive sprocket) 2
NOTE:
Tighten the nut while applying the rear brake.
3. Bend the lock washer tab to lock the nut.
5 Nm (0.5 m•kg, 3.6 ft•lb)
75 Nm (7.5 m•kg, 54 ft•lb)
EC4M5341
Drive sprocket
1. Install:
9Drive sprocket 1
9Drive chain 2
NOTE:
Install the drive sprocket together with the drive
chain.
5. Connect: (except for USA and CDN)
9Neutral switch lead
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
1P8-9-31-4C 5/12/05 1:20 PM Page 30

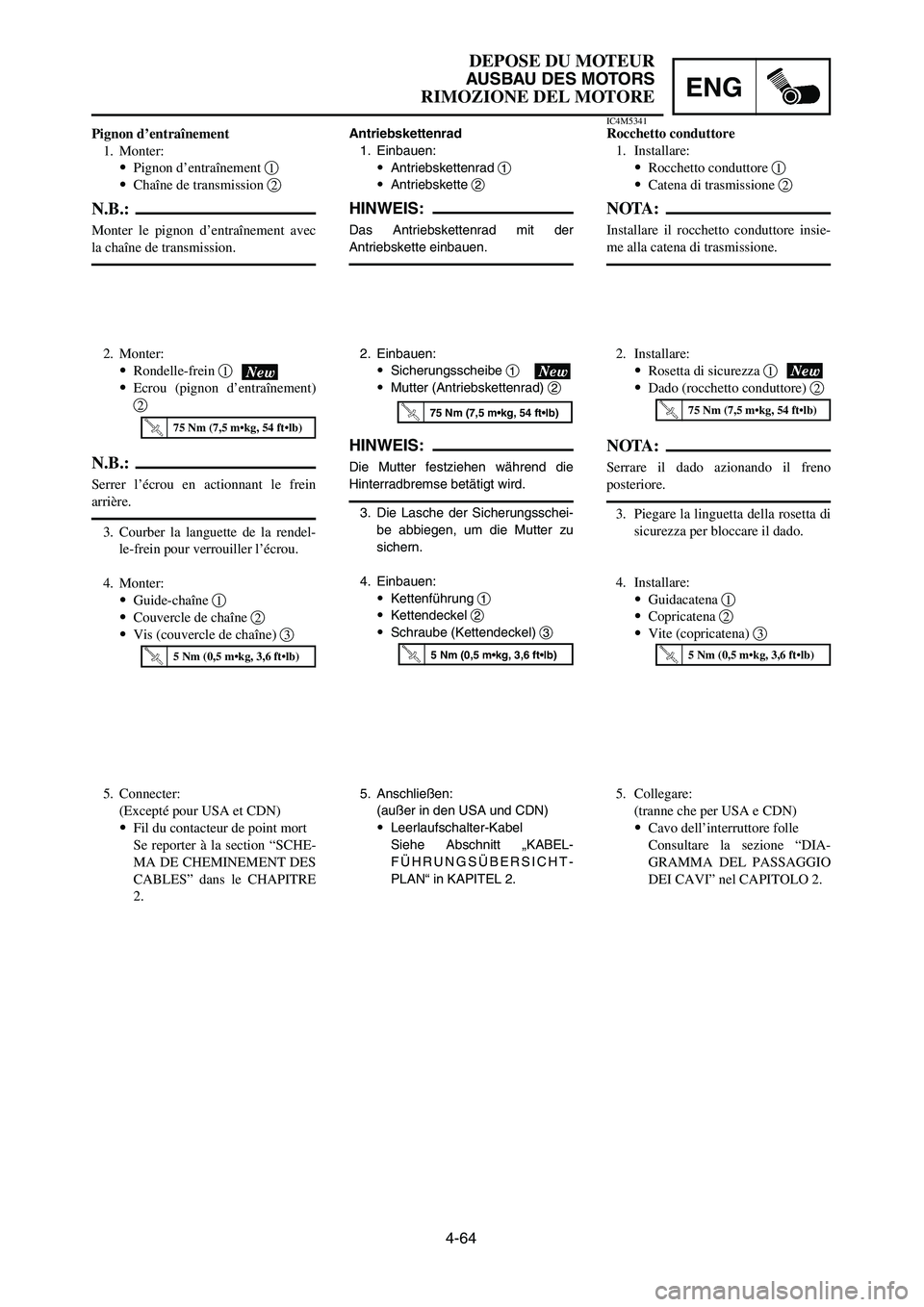

3. Die Lasche der Sicherungsschei-
be abbiegen, um die Mutter zu
sichern.
4. Einbauen:
9Kettenführung 1
9Kettendeckel 2
9Schraube (Kettendeckel) 3
3. Courber la languette de la rendel-
le-frein pour verrouiller l’écrou.
4. Monter:
9Guide-chaîne 1
9Couvercle de chaîne 2
9Vis (couvercle de chaîne) 33. Piegare la linguetta della rosetta di
sicurezza per bloccare il dado.
4. Installare:
9Guidacatena 1
9Copricatena 2
9Vite (copricatena) 3
4-64
DEPOSE DU MOTEUR
AUSBAU DES MOTORS
RIMOZIONE DEL MOTOREENG
2. Einbauen:
9Sicherungsscheibe 1
9Mutter (Antriebskettenrad) 2
HINWEIS:
Die Mutter festziehen während die
Hinterradbremse betätigt wird.
2. Monter:
9Rondelle-frein 1
9Ecrou (pignon d’entraînement)
2
N.B.:
Serrer l’écrou en actionnant le frein
arrière.
2. Installare:
9Rosetta di sicurezza 1
9Dado (rocchetto conduttore) 2
NOTA:
Serrare il dado azionando il freno
posteriore.
75 Nm (7,5 m•kg, 54 ft•lb)75 Nm (7,5 m•kg, 54 ft•lb)75 Nm (7,5 m•kg, 54 ft•lb)
5 Nm (0,5 m•kg, 3,6 ft•lb)5 Nm (0,5 m•kg, 3,6 ft•lb)5 Nm (0,5 m•kg, 3,6 ft•lb)
Pignon d’entraînement
1. Monter:
9Pignon d’entraînement 1
9Chaîne de transmission 2
N.B.:
Monter le pignon d’entraînement avec
la chaîne de transmission.
Antriebskettenrad
1. Einbauen:
9Antriebskettenrad 1
9Antriebskette 2
HINWEIS:
Das Antriebskettenrad mit der
Antriebskette einbauen.
IC4M5341Rocchetto conduttore
1. Installare:
9Rocchetto conduttore 1
9Catena di trasmissione 2
NOTA:
Installare il rocchetto conduttore insie-
me alla catena di trasmissione.
5. Connecter:
(Excepté pour USA et CDN)
9Fil du contacteur de point mort
Se reporter à la section “SCHE-
MA DE CHEMINEMENT DES
CABLES” dans le CHAPITRE
2.5. Anschließen:
(außer in den USA und CDN)
9Leerlaufschalter-Kabel
Siehe Abschnitt „KABEL-
FÜHRUNGSÜBERSICHT-
PLAN“ in KAPITEL 2.5. Collegare:
(tranne che per USA e CDN)
9Cavo dell’interruttore folle
Consultare la sezione “DIA-
GRAMMA DEL PASSAGGIO
DEI CAVI” nel CAPITOLO 2.
1P8-9-31-4C 5/12/05 1:20 PM Page 31

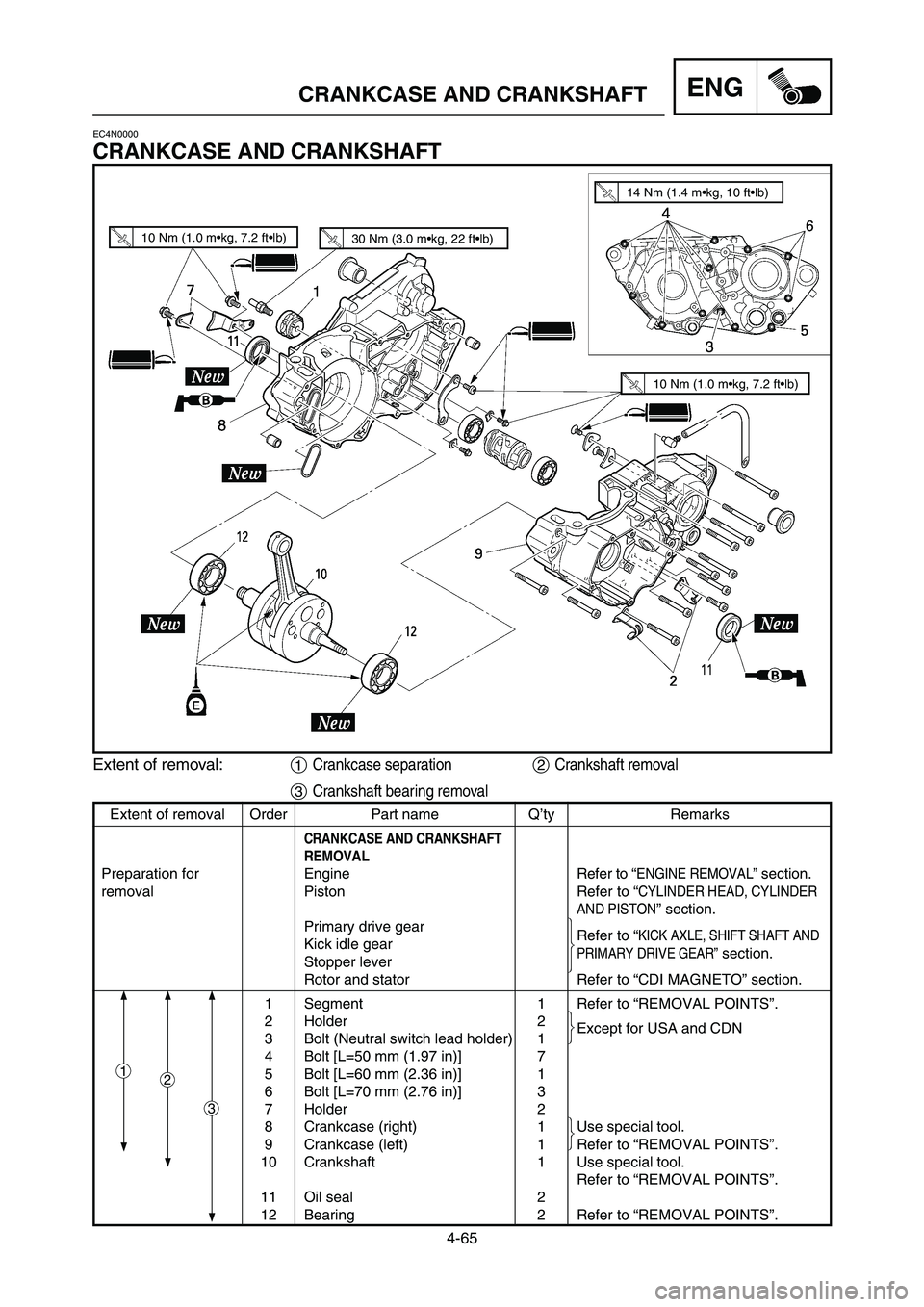

4-65
CRANKCASE AND CRANKSHAFTENG
EC4N0000
CRANKCASE AND CRANKSHAFT
Extent of removal:1Crankcase separation2Crankshaft removal
3Crankshaft bearing removal
10 Nm (1.0 m•kg, 7.2 ft•lb)30 Nm (3.0 m•kg, 22 ft•lb)
14 Nm (1.4 m•kg, 10 ft•lb)
10 Nm (1.0 m•kg, 7.2 ft•lb)
Extent of removal Order Part name Q’ty Remarks
CRANKCASE AND CRANKSHAFT
REMOVAL
Preparation for Engine Refer to “ENGINE REMOVAL”section.
removal Piston Refer to “
CYLINDER HEAD, CYLINDER
AND PISTON
” section.
Primary drive gear
Kick idle gearRefer to “
KICK AXLE, SHIFT SHAFT AND
Stopper leverPRIMARY DRIVE GEAR”section.
Rotor and stator Refer to “CDI MAGNETO” section.
1 Segment 1 Refer to “REMOVAL POINTS”.
2 Holder 2
Except for USA and CDN
3 Bolt (Neutral switch lead holder) 1
4 Bolt [L=50 mm (1.97 in)] 7
5 Bolt [L=60 mm (2.36 in)] 1
6 Bolt [L=70 mm (2.76 in)] 3
7 Holder 2
8 Crankcase (right) 1 Use special tool.
9 Crankcase (left) 1 Refer to “REMOVAL POINTS”.
10 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
11 Oil seal 2
12 Bearing 2 Refer to “REMOVAL POINTS”.




12
3






1P8-9-31-4C 5/12/05 1:20 PM Page 32

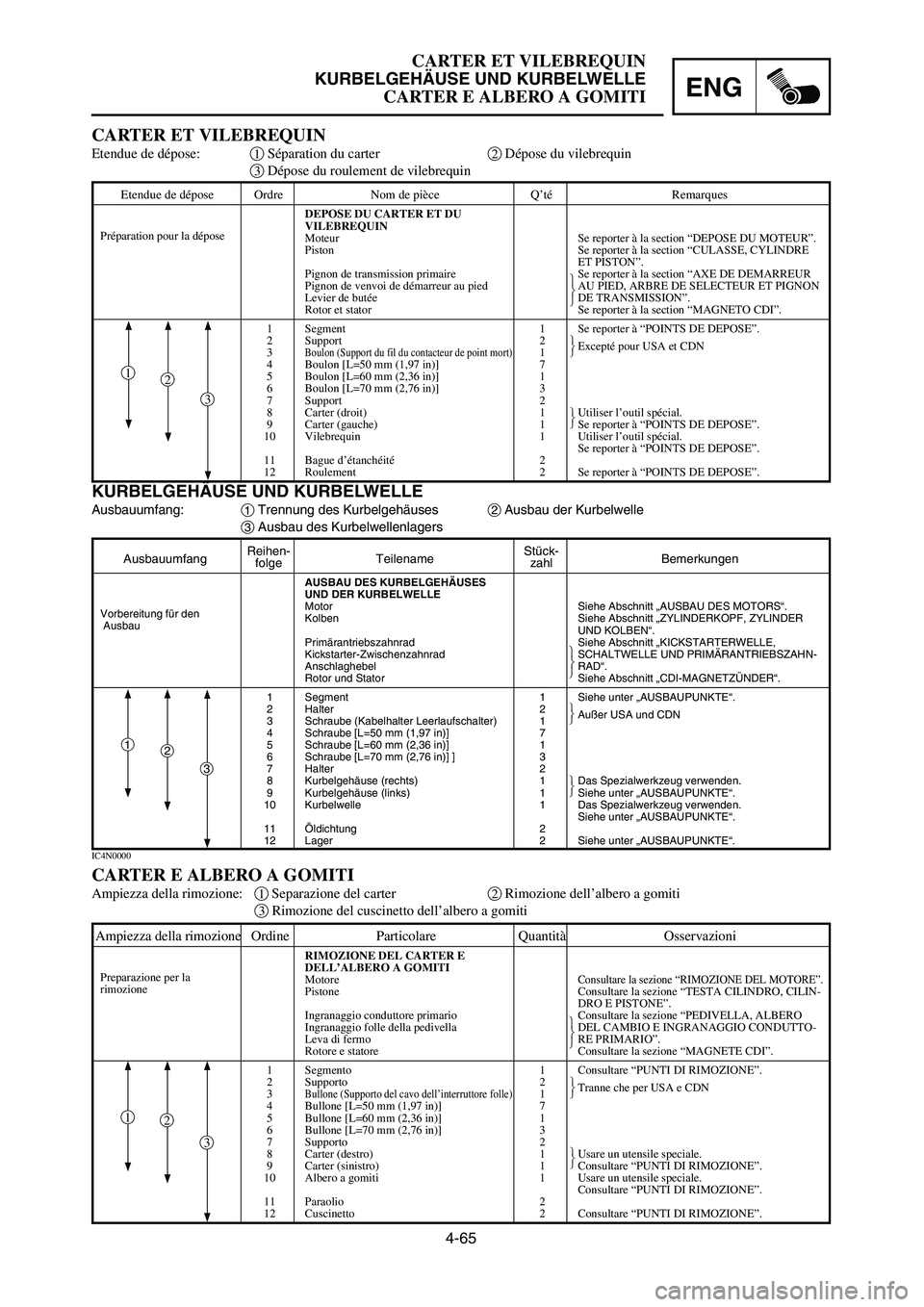

Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DU CARTER ET DU
VILEBREQUIN
Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Piston Se reporter à la section “CULASSE, CYLINDRE
ET PISTON”.
Pignon de transmission primaire Se reporter à la section “AXE DE DEMARREUR
Pignon de venvoi de démarreur au pied AU PIED, ARBRE DE SELECTEUR ET PIGNON
Levier de butée DE TRANSMISSION”.
Rotor et stator Se reporter à la section “MAGNETO CDI”.
1 Segment 1 Se reporter à “POINTS DE DEPOSE”.
2 Support 2
Excepté pour USA et CDN
3
Boulon (Support du fil du contacteur de point mort)1
4 Boulon [L=50 mm (1,97 in)] 7
5 Boulon [L=60 mm (2,36 in)] 1
6 Boulon [L=70 mm (2,76 in)] 3
7 Support 2
8 Carter (droit) 1 Utiliser l’outil spécial.
9 Carter (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
10 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
11 Bague d’étanchéité 2
12 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
4-65
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO A GOMITIENG
AusbauumfangReihen-
TeilenameStück-
Bemerkungenfolge zahl
AUSBAU DES KURBELGEHÄUSES
UND DER KURBELWELLE
Motor Siehe Abschnitt „AUSBAU DES MOTORS“.
Kolben Siehe Abschnitt „ZYLINDERKOPF, ZYLINDER
UND KOLBEN“.
Primärantriebszahnrad Siehe Abschnitt „KICKSTARTERWELLE,
Kickstarter-Zwischenzahnrad SCHALTWELLE UND PRIMÄRANTRIEBSZAHN-
Anschlaghebel RAD“.
Rotor und Stator Siehe Abschnitt „CDI-MAGNETZÜNDER“.
1 Segment 1 Siehe unter „AUSBAUPUNKTE“.
2 Halter 2
Außer USA und CDN
3 Schraube (Kabelhalter Leerlaufschalter) 1
4 Schraube [L=50 mm (1,97 in)] 7
5 Schraube [L=60 mm (2,36 in)] 1
6 Schraube [L=70 mm (2,76 in)] ] 3
7 Halter 2
8 Kurbelgehäuse (rechts) 1 Das Spezialwerkzeug verwenden.
9 Kurbelgehäuse (links) 1 Siehe unter „AUSBAUPUNKTE“.
10 Kurbelwelle 1 Das Spezialwerkzeug verwenden.
Siehe unter „AUSBAUPUNKTE“.
11 Öldichtung 2
12 Lager 2 Siehe unter „AUSBAUPUNKTE“.
KURBELGEHÄUSE UND KURBELWELLE
Ausbauumfang:1Trennung des Kurbelgehäuses2Ausbau der Kurbelwelle
3Ausbau des Kurbelwellenlagers
CARTER ET VILEBREQUIN
Etendue de dépose:1Séparation du carter2Dépose du vilebrequin
3Dépose du roulement de vilebrequin
IC4N0000
CARTER E ALBERO A GOMITI
Ampiezza della rimozione:1Separazione del carter2Rimozione dell’albero a gomiti
3Rimozione del cuscinetto dell’albero a gomiti
Vorbereitung für den
Ausbau
Préparation pour la dépose
2
3
1












2
3
1
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DEL CARTER E
DELL’ALBERO A GOMITI
Motore
Consultare la sezione “RIMOZIONE DEL MOTORE”.Pistone Consultare la sezione “TESTA CILINDRO, CILIN-
DRO E PISTONE”.
Ingranaggio conduttore primario Consultare la sezione “PEDIVELLA, ALBERO
Ingranaggio folle della pedivella DEL CAMBIO E INGRANAGGIO CONDUTTO-
Leva di fermo RE PRIMARIO”.
Rotore e statore Consultare la sezione “MAGNETE CDI”.
1 Segmento 1 Consultare “PUNTI DI RIMOZIONE”.
2 Supporto 2
Tranne che per USA e CDN
3
Bullone (Supporto del cavo dell’interruttore folle)1
4 Bullone [L=50 mm (1,97 in)] 7
5 Bullone [L=60 mm (2,36 in)] 1
6 Bullone [L=70 mm (2,76 in)] 3
7 Supporto 2
8 Carter (destro) 1 Usare un utensile speciale.
9 Carter (sinistro) 1 Consultare “PUNTI DI RIMOZIONE”.
10 Albero a gomiti 1 Usare un utensile speciale.
Consultare “PUNTI DI RIMOZIONE”.
11 Paraolio 2
12 Cuscinetto 2 Consultare “PUNTI DI RIMOZIONE”.
Preparazione per la
rimozione






2
3
1









1P8-9-31-4C 5/12/05 1:20 PM Page 33

4-66
CRANKCASE AND CRANKSHAFTENG
EC4N3212
Crankcase
1. Remove:
9Crankcase (right) 1
Use the crankcase separating tool 2.
NOTE:
9Make appropriate bolts 3as shown available
by yourself and attach the tool with them.
9Fully tighten the tool holding bolts, but make
sure the tool body is parallel with the case. If
necessary, one screw may be backed out
slightly to level tool body.
9As pressure is applied, alternately tap on the
front engine mounting boss and transmission
shafts.
cC
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case. Do
not tap on gasket mating surface. Work
slowly and carefully. Make sure the case
halves separate evenly. If one end “hangs
up”, take pressure off the push screw,
realign, and start over. If the cases do not
separate, check for a remaining case screw
or fitting. Do not force.
EC4N3000
REMOVAL POINTS
Segment
1. Remove:
9Bolt (segment) 1
9Segment 2
NOTE:
Turn the segment counterclockwise until it stops
and loosen the bolt.
cC
If the segment gets an impact, it may be
damaged. Take care not to give an impact
to the segment when removing the bolt.
Crankcase separating tool:
YU-1135-A/90890-01135
1P8-9-31-4C 5/12/05 1:21 PM Page 34

4-66

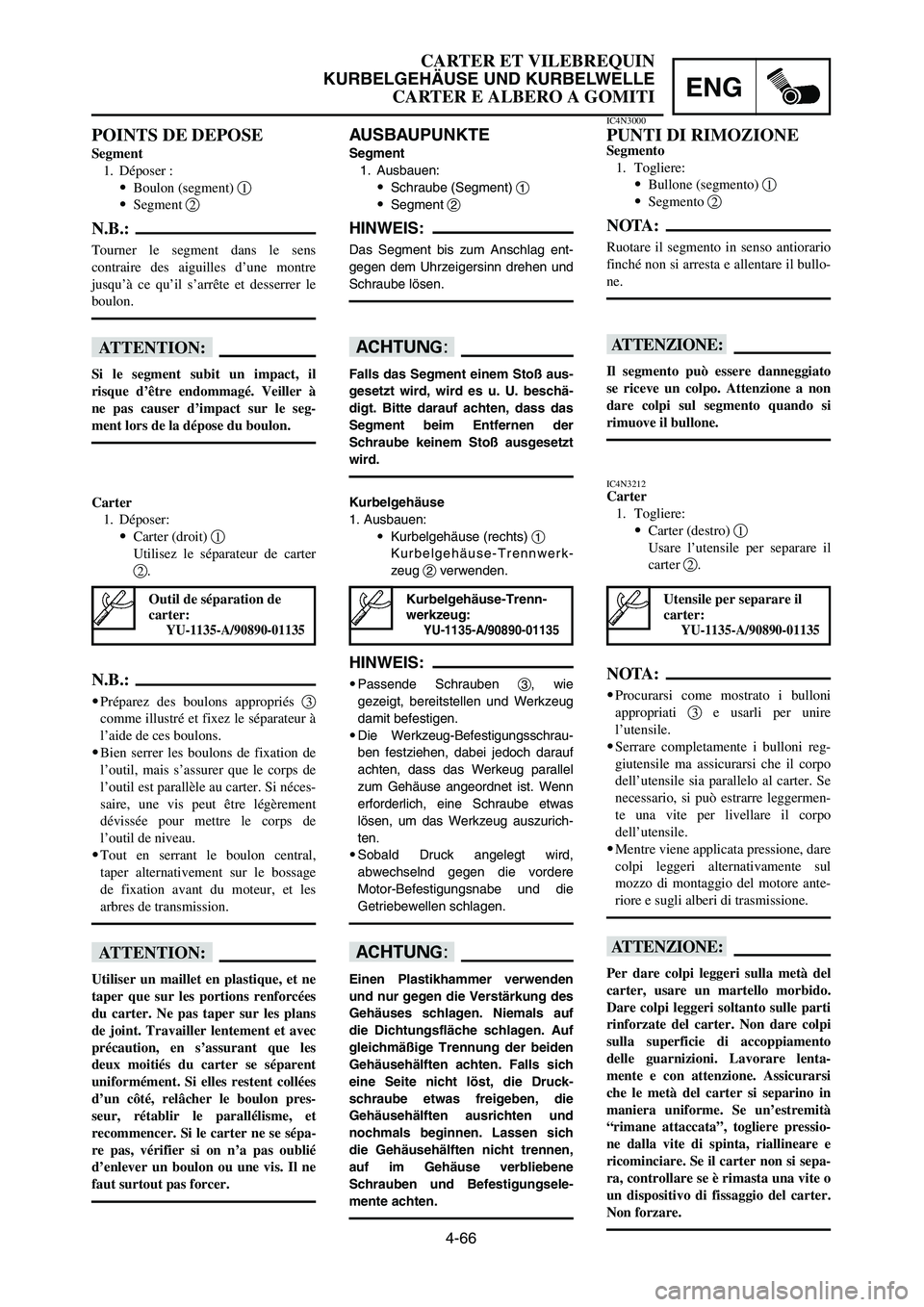

CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO A GOMITIENG
AUSBAUPUNKTE
Segment
1. Ausbauen:
9Schraube (Segment) 1
9Segment 2
HINWEIS:
Das Segment bis zum Anschlag ent-
gegen dem Uhrzeigersinn drehen und
Schraube lösen.
dD
Falls das Segment einem Stoß aus-
gesetzt wird, wird es u. U. beschä-
digt. Bitte darauf achten, dass das
Segment beim Entfernen der
Schraube keinem Stoß ausgesetzt
wird.
Kurbelgehäuse
1. Ausbauen:
9Kurbelgehäuse (rechts) 1
Kurbelgehäuse-Trennwerk-
zeug 2verwenden.
HINWEIS:
9Passende Schrauben 3, wie
gezeigt, bereitstellen und Werkzeug
damit befestigen.
9Die Werkzeug-Befestigungsschrau-
ben festziehen, dabei jedoch darauf
achten, dass das Werkeug parallel
zum Gehäuse angeordnet ist. Wenn
erforderlich, eine Schraube etwas
lösen, um das Werkzeug auszurich-
ten.
9Sobald Druck angelegt wird,
abwechselnd gegen die vordere
Motor-Befestigungsnabe und die
Getriebewellen schlagen.
dD
Einen Plastikhammer verwenden
und nur gegen die Verstärkung des
Gehäuses schlagen. Niemals auf
die Dichtungsfläche schlagen. Auf
gleichmäßige Trennung der beiden
Gehäusehälften achten. Falls sich
eine Seite nicht löst, die Druck-
schraube etwas freigeben, die
Gehäusehälften ausrichten und
nochmals beginnen. Lassen sich
die Gehäusehälften nicht trennen,
auf im Gehäuse verbliebene
Schrauben und Befestigungsele-
mente achten.
POINTS DE DEPOSE
Segment
1. Déposer :
9Boulon (segment) 1
9Segment 2
N.B.:
Tourner le segment dans le sens
contraire des aiguilles d’une montre
jusqu’à ce qu’il s’arrête et desserrer le
boulon.
fF
Si le segment subit un impact, il
risque d’être endommagé. Veiller à
ne pas causer d’impact sur le seg-
ment lors de la dépose du boulon.
Carter
1. Déposer:
9Carter (droit) 1
Utilisez le séparateur de carter
2.
N.B.:
9Préparez des boulons appropriés 3
comme illustré et fixez le séparateur à
l’aide de ces boulons.
9Bien serrer les boulons de fixation de
l’outil, mais s’assurer que le corps de
l’outil est parallèle au carter. Si néces-
saire, une vis peut être légèrement
dévissée pour mettre le corps de
l’outil de niveau.
9Tout en serrant le boulon central,
taper alternativement sur le bossage
de fixation avant du moteur, et les
arbres de transmission.
fF
Utiliser un maillet en plastique, et ne
taper que sur les portions renforcées
du carter. Ne pas taper sur les plans
de joint. Travailler lentement et avec
précaution, en s’assurant que les
deux moitiés du carter se séparent
uniformément. Si elles restent collées
d’un côté, relâcher le boulon pres-
seur, rétablir le parallélisme, et
recommencer. Si le carter ne se sépa-
re pas, vérifier si on n’a pas oublié
d’enlever un boulon ou une vis. Il ne
faut surtout pas forcer.
IC4N3000
PUNTI DI RIMOZIONESegmento
1. Togliere:
9Bullone (segmento) 1
9Segmento 2
NOTA:
Ruotare il segmento in senso antiorario
finché non si arresta e allentare il bullo-
ne.
iI
Il segmento può essere danneggiato
se riceve un colpo. Attenzione a non
dare colpi sul segmento quando si
rimuove il bullone.
IC4N3212Carter
1. Togliere:
9Carter (destro) 1
Usare l’utensile per separare il
carter 2.
NOTA:
9Procurarsi come mostrato i bulloni
appropriati 3e usarli per unire
l’utensile.
9Serrare completamente i bulloni reg-
giutensile ma assicurarsi che il corpo
dell’utensile sia parallelo al carter. Se
necessario, si può estrarre leggermen-
te una vite per livellare il corpo
dell’utensile.
9Mentre viene applicata pressione, dare
colpi leggeri alternativamente sul
mozzo di montaggio del motore ante-
riore e sugli alberi di trasmissione.
iI
Per dare colpi leggeri sulla metà del
carter, usare un martello morbido.
Dare colpi leggeri soltanto sulle parti
rinforzate del carter. Non dare colpi
sulla superficie di accoppiamento
delle guarnizioni. Lavorare lenta-
mente e con attenzione. Assicurarsi
che le metà del carter si separino in
maniera uniforme. Se un’estremità
“rimane attaccata”, togliere pressio-
ne dalla vite di spinta, riallineare e
ricominciare. Se il carter non si sepa-
ra, controllare se è rimasta una vite o
un dispositivo di fissaggio del carter.
Non forzare.
Outil de séparation de
carter:
YU-1135-A/90890-01135
Utensile per separare il
carter:
YU-1135-A/90890-01135
Kurbelgehäuse-Trenn-
werkzeug:
YU-1135-A/90890-01135
1P8-9-31-4C 5/12/05 1:21 PM Page 35

4-67

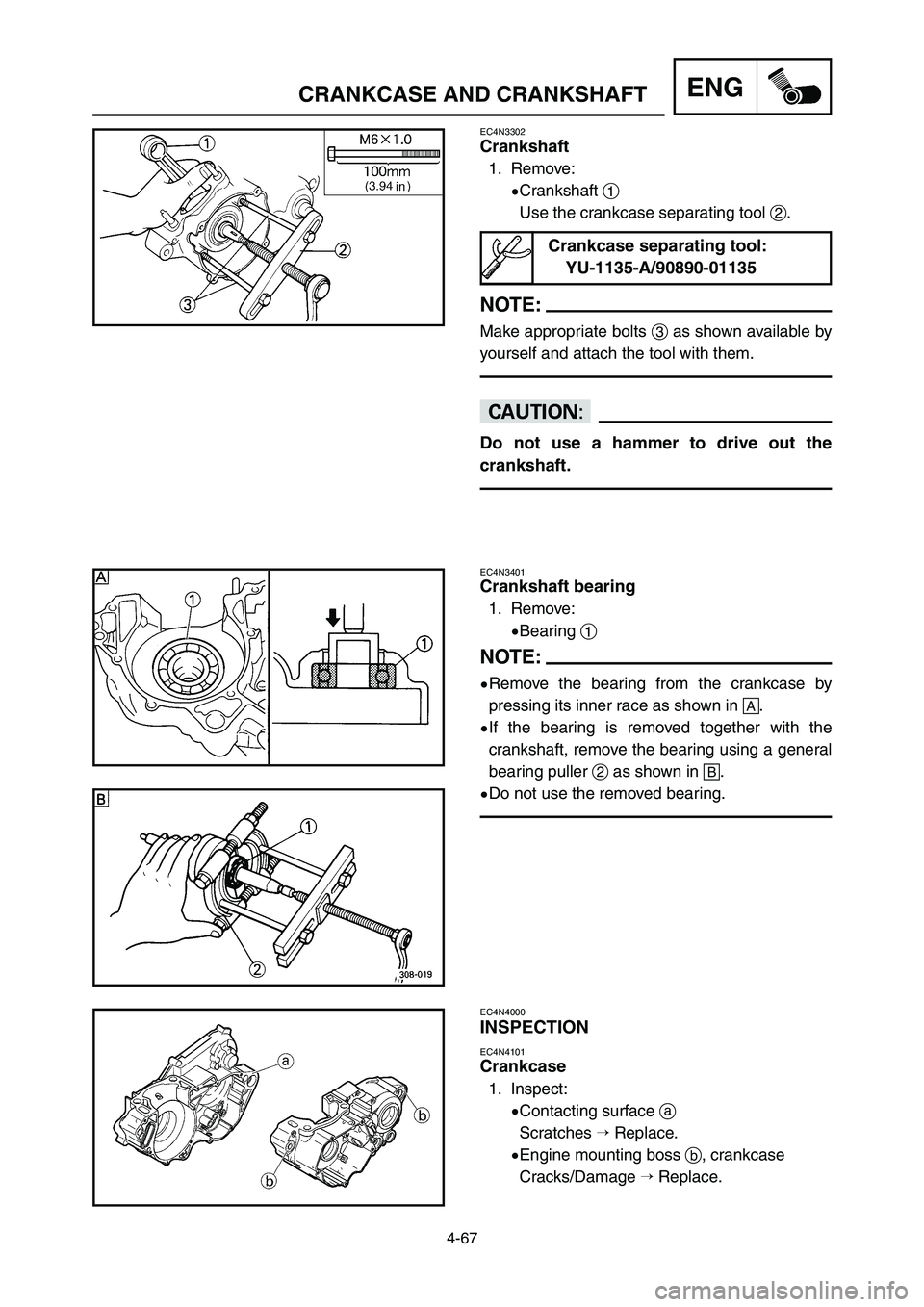

CRANKCASE AND CRANKSHAFTENG
EC4N4000
INSPECTION
EC4N4101
Crankcase
1. Inspect:
9Contacting surface a
Scratches
Replace.
9Engine mounting boss b, crankcase
Cracks/Damage
Replace.
EC4N3401
Crankshaft bearing
1. Remove:
9Bearing 1
NOTE:
9Remove the bearing from the crankcase by
pressing its inner race as shown in å.
9If the bearing is removed together with the
crankshaft, remove the bearing using a general
bearing puller 2as shown in ∫.
9Do not use the removed bearing.
EC4N3302
Crankshaft
1. Remove:
9Crankshaft 1
Use the crankcase separating tool 2.
NOTE:
Make appropriate bolts 3as shown available by
yourself and attach the tool with them.
cC
Do not use a hammer to drive out the
crankshaft.
Crankcase separating tool:
YU-1135-A/90890-01135
1P8-9-31-4C 5/12/05 1:21 PM Page 36
