YAMAHA YZ250LC 2006 Owners Manual

3. Einbauen:
9Feder 1
9Bremspedal 2
9O-Ring 3
9Schraube (Bremspedal) 4
9Klemme 5
HINWEIS:
Lithium-Fett auf der Schraube, dem
O-Ring und der Bremspedalhalterung
auftragen.

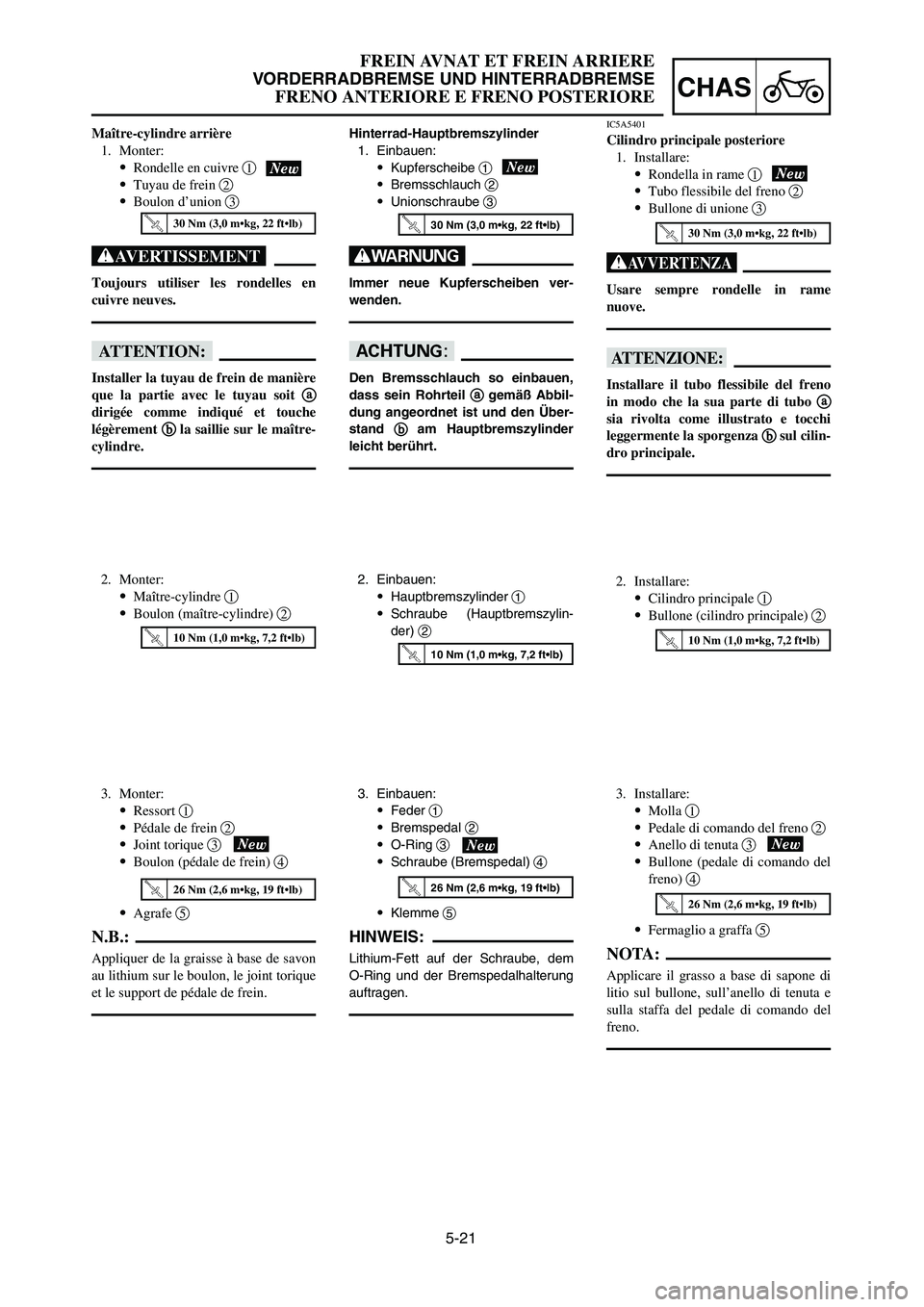

5-21
CHAS
FREIN AVNAT ET FREIN ARRIERE
VORDERRADBREMSE UND HINTERRADBREMSE
FRENO ANTERIORE E FRENO POSTERIORE
Maître-cylindre arrière
1. Monter:
9Rondelle en cuivre 1
9Tuyau de frein 2
9Boulon d’union 3
XG
Toujours utiliser les rondelles en
cuivre neuves.
fF
Installer la tuyau de frein de manière
que la partie avec le tuyau soit a a
dirigée comme indiqué et touche
légèrement b b
la saillie sur le maître-
cylindre.
2. Monter:
9Maître-cylindre 1
9Boulon (maître-cylindre) 2
Hinterrad-Hauptbremszylinder
1. Einbauen:
9Kupferscheibe 1
9Bremsschlauch 2
9Unionschraube 3
W
Immer neue Kupferscheiben ver-
wenden.
dD
Den Bremsschlauch so einbauen,
dass sein Rohrteil a a
gemäß Abbil-
dung angeordnet ist und den Über-
stand b b
am Hauptbremszylinder
leicht berührt.
2. Einbauen:
9Hauptbremszylinder 1
9Schraube (Hauptbremszylin-
der) 2
IC5A5401
Cilindro principale posteriore
1. Installare:
9Rondella in rame 1
9Tubo flessibile del freno 2
9Bullone di unione 3
T
Usare sempre rondelle in rame
nuove.
iI
Installare il tubo flessibile del freno
in modo che la sua parte di tubo a a
sia rivolta come illustrato e tocchi
leggermente la sporgenza b b
sul cilin-
dro principale.
2. Installare:
9Cilindro principale 1
9Bullone (cilindro principale) 2
10 Nm (1,0 m•kg, 7,2 ft•lb)
30 Nm (3,0 m•kg, 22 ft•lb)30 Nm (3,0 m•kg, 22 ft•lb)30 Nm (3,0 m•kg, 22 ft•lb)
10 Nm (1,0 m•kg, 7,2 ft•lb)10 Nm (1,0 m•kg, 7,2 ft•lb)
26 Nm (2,6 m•kg, 19 ft•lb)
26 Nm (2,6 m•kg, 19 ft•lb)
3. Monter:
9Ressort 1
9Pédale de frein 2
9Joint torique 3
9Boulon (pédale de frein) 4
9Agrafe 5
N.B.:
Appliquer de la graisse à base de savon
au lithium sur le boulon, le joint torique
et le support de pédale de frein.
26 Nm (2,6 m•kg, 19 ft•lb)
3. Installare:
9Molla 1
9Pedale di comando del freno 2
9Anello di tenuta 3
9Bullone (pedale di comando del
freno) 4
9Fermaglio a graffa 5
NOTA:
Applicare il grasso a base di sapone di
litio sul bullone, sull’anello di tenuta e
sulla staffa del pedale di comando del
freno.
1C3-9-31-5A 4/22/05 1:13 PM Page 43

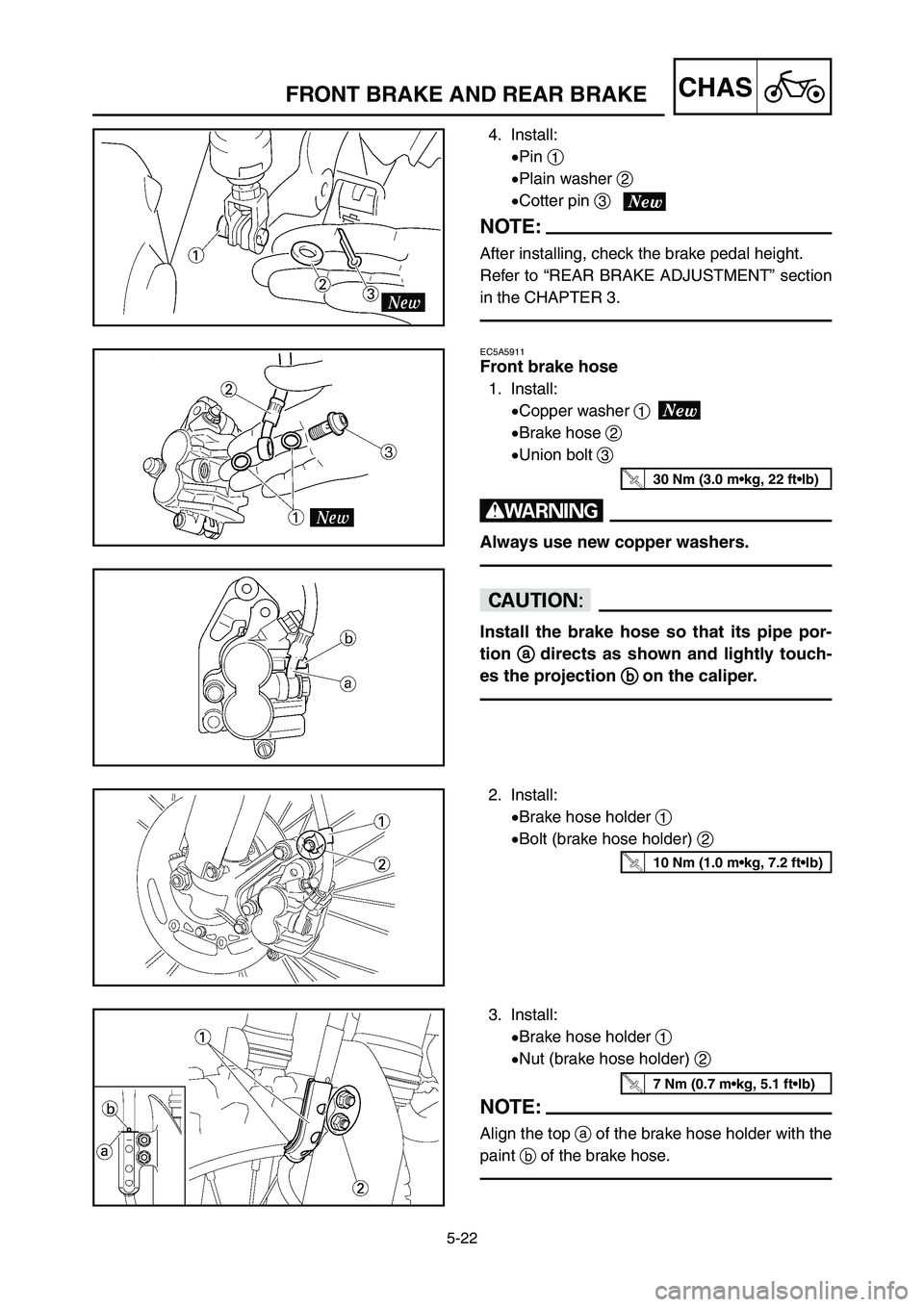

5-22
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
9Brake hose holder 1
9Bolt (brake hose holder) 2
3. Install:
9Brake hose holder 1
9Nut (brake hose holder) 2
NOTE:
Align the top aof the brake hose holder with the
paint bof the brake hose.
10 Nm (1.0 m•kg, 7.2 ft•lb)
7 Nm (0.7 m•kg, 5.1 ft•lb)
4. Install:
9Pin 1
9Plain washer 2
9Cotter pin 3
NOTE:
After installing, check the brake pedal height.
Refer to “REAR BRAKE ADJUSTMENT” section
in the CHAPTER 3.
EC5A5911
Front brake hose
1. Install:
9Copper washer 1
9Brake hose 2
9Union bolt 3
w
Always use new copper washers.
cC
Install the brake hose so that its pipe por-
tion a a
directs as shown and lightly touch-
es the projection b b
on the caliper.
30 Nm (3.0 m•kg, 22 ft•lb)
1C3-9-31-5A 4/22/05 1:13 PM Page 44

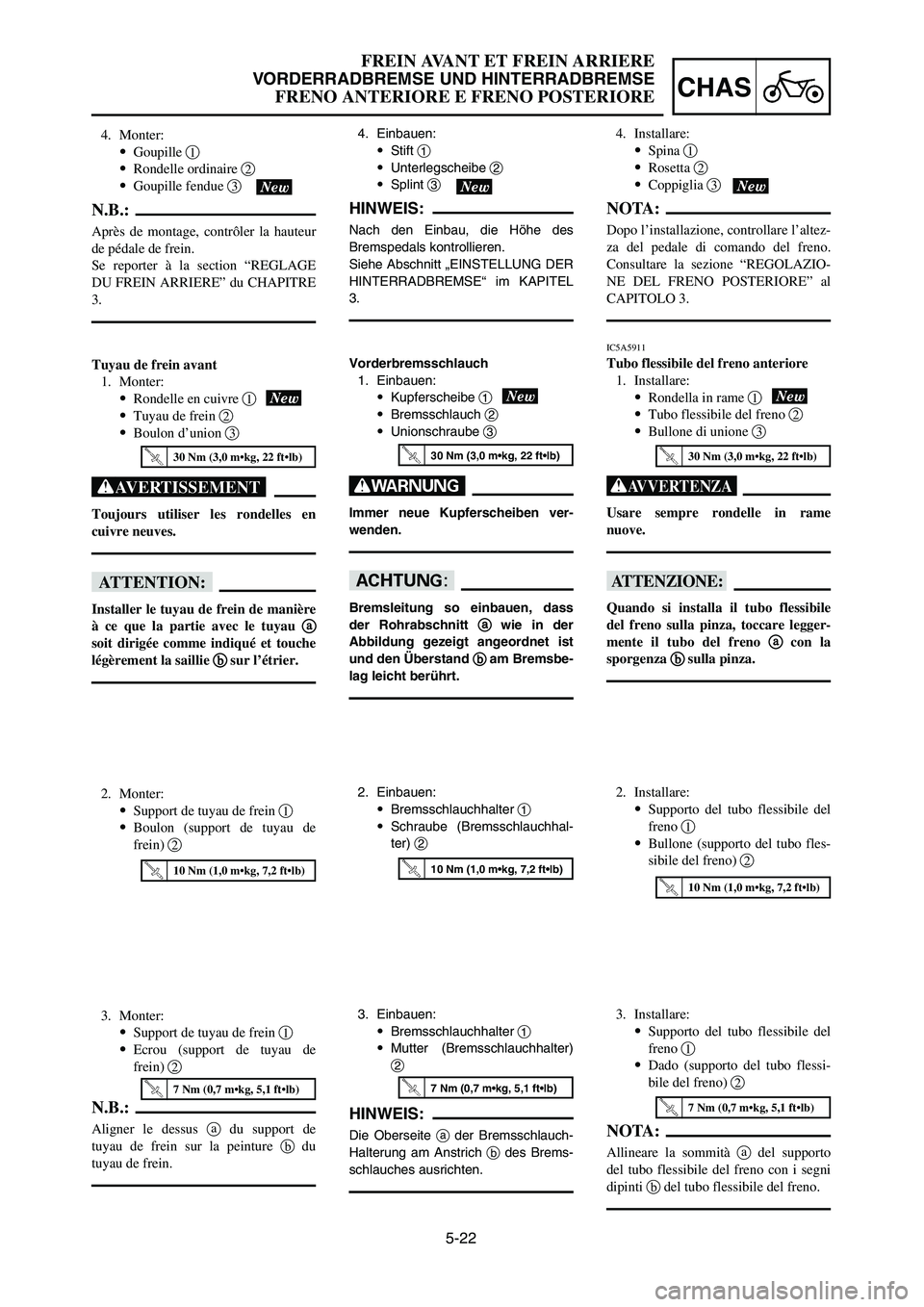

5-22
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDERRADBREMSE UND HINTERRADBREMSE
FRENO ANTERIORE E FRENO POSTERIORE
4. Monter:
9Goupille 1
9Rondelle ordinaire 2
9Goupille fendue 3
N.B.:
Après de montage, contrôler la hauteur
de pédale de frein.
Se reporter à la section “REGLAGE
DU FREIN ARRIERE” du CHAPITRE
3.
Tuyau de frein avant
1. Monter:
9Rondelle en cuivre 1
9Tuyau de frein 2
9Boulon d’union 3
XG
Toujours utiliser les rondelles en
cuivre neuves.
fF
Installer le tuyau de frein de manière
à ce que la partie avec le tuyau a a
soit dirigée comme indiqué et touche
légèrement la saillie b b
sur l’étrier.
2. Monter:
9Support de tuyau de frein 1
9Boulon (support de tuyau de
frein) 2
3. Monter:
9Support de tuyau de frein 1
9Ecrou (support de tuyau de
frein) 2
N.B.:
Aligner le dessus adu support de
tuyau de frein sur la peinture bdu
tuyau de frein.
4. Einbauen:
9Stift 1
9Unterlegscheibe 2
9Splint 3
HINWEIS:
Nach den Einbau, die Höhe des
Bremspedals kontrollieren.
Siehe Abschnitt „EINSTELLUNG DER
HINTERRADBREMSE“ im KAPITEL
3.
Vorderbremsschlauch
1. Einbauen:
9Kupferscheibe 1
9Bremsschlauch 2
9Unionschraube 3
W
Immer neue Kupferscheiben ver-
wenden.
dD
Bremsleitung so einbauen, dass
der Rohrabschnitt a a
wie in der
Abbildung gezeigt angeordnet ist
und den Überstand b b
am Bremsbe-
lag leicht berührt.
2. Einbauen:
9Bremsschlauchhalter 1
9Schraube (Bremsschlauchhal-
ter) 2
3. Einbauen:
9Bremsschlauchhalter 1
9Mutter (Bremsschlauchhalter)
2
HINWEIS:
Die Oberseite ader Bremsschlauch-
Halterung am Anstrich bdes Brems-
schlauches ausrichten.
4. Installare:
9Spina 1
9Rosetta 2
9Coppiglia 3
NOTA:
Dopo l’installazione, controllare l’altez-
za del pedale di comando del freno.
Consultare la sezione “REGOLAZIO-
NE DEL FRENO POSTERIORE” al
CAPITOLO 3.
IC5A5911
Tubo flessibile del freno anteriore
1. Installare:
9Rondella in rame 1
9Tubo flessibile del freno 2
9Bullone di unione 3
T
Usare sempre rondelle in rame
nuove.
iI
Quando si installa il tubo flessibile
del freno sulla pinza, toccare legger-
mente il tubo del freno a a
con la
sporgenza b b
sulla pinza.
2. Installare:
9Supporto del tubo flessibile del
freno 1
9Bullone (supporto del tubo fles-
sibile del freno) 2
3. Installare:
9Supporto del tubo flessibile del
freno 1
9Dado (supporto del tubo flessi-
bile del freno) 2
NOTA:
Allineare la sommità adel supporto
del tubo flessibile del freno con i segni
dipinti bdel tubo flessibile del freno.
10 Nm (1,0 m•kg, 7,2 ft•lb)10 Nm (1,0 m•kg, 7,2 ft•lb)
10 Nm (1,0 m•kg, 7,2 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)7 Nm (0,7 m•kg, 5,1 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)
30 Nm (3,0 m•kg, 22 ft•lb)30 Nm (3,0 m•kg, 22 ft•lb)30 Nm (3,0 m•kg, 22 ft•lb)
1C3-9-31-5A 4/22/05 1:13 PM Page 45

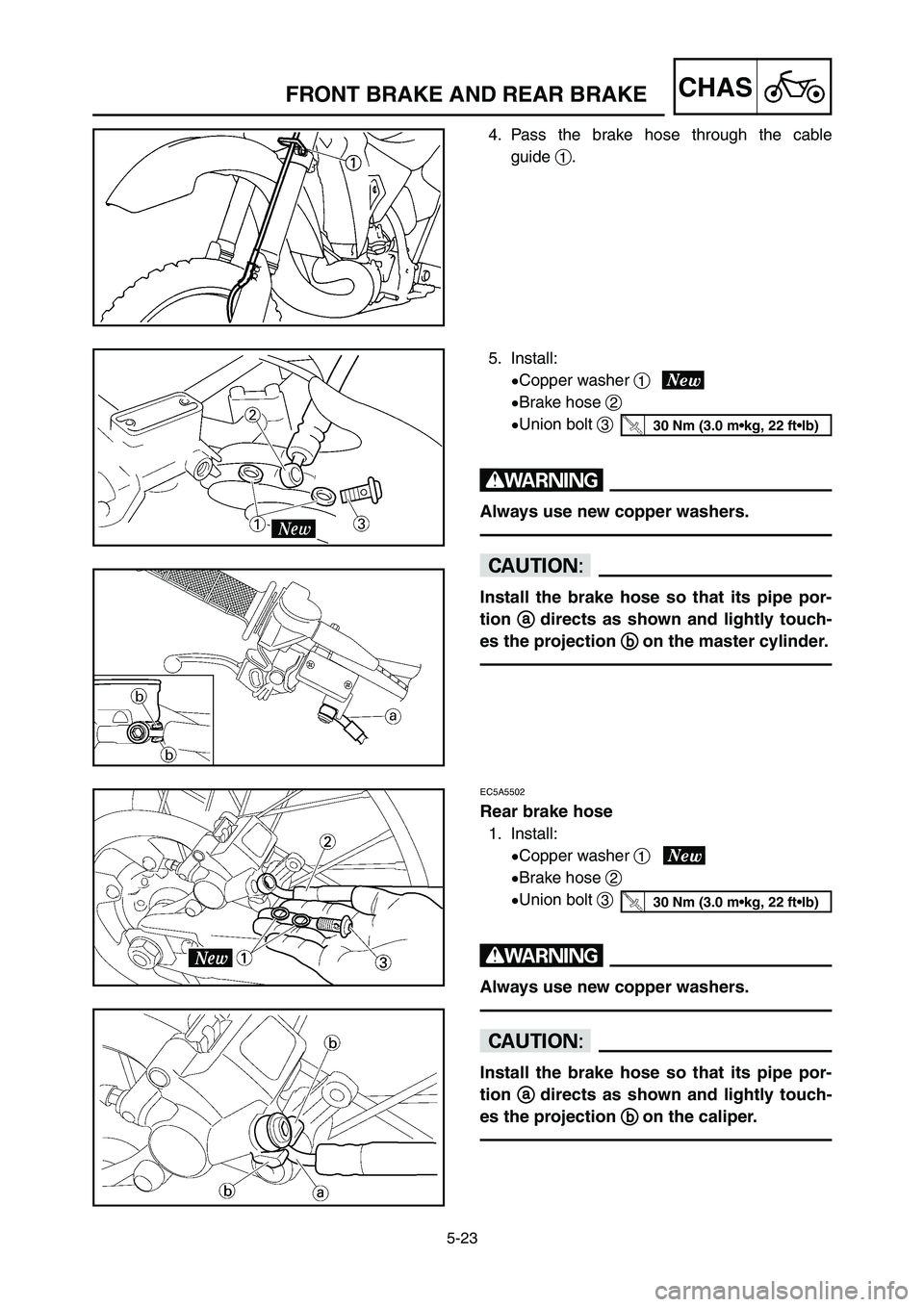

5-23
CHASFRONT BRAKE AND REAR BRAKE
4. Pass the brake hose through the cable
guide 1.
5. Install:
9Copper washer 1
9Brake hose 2
9Union bolt 3
w
Always use new copper washers.
cC
Install the brake hose so that its pipe por-
tion a a
directs as shown and lightly touch-
es the projection b b
on the master cylinder.
30 Nm (3.0 m•kg, 22 ft•lb)
EC5A5502
Rear brake hose
1. Install:
9Copper washer 1
9Brake hose 2
9Union bolt 3
w
Always use new copper washers.
cC
Install the brake hose so that its pipe por-
tion a a
directs as shown and lightly touch-
es the projection b b
on the caliper.
30 Nm (3.0 m•kg, 22 ft•lb)
1C3-9-31-5A 4/22/05 1:13 PM Page 46

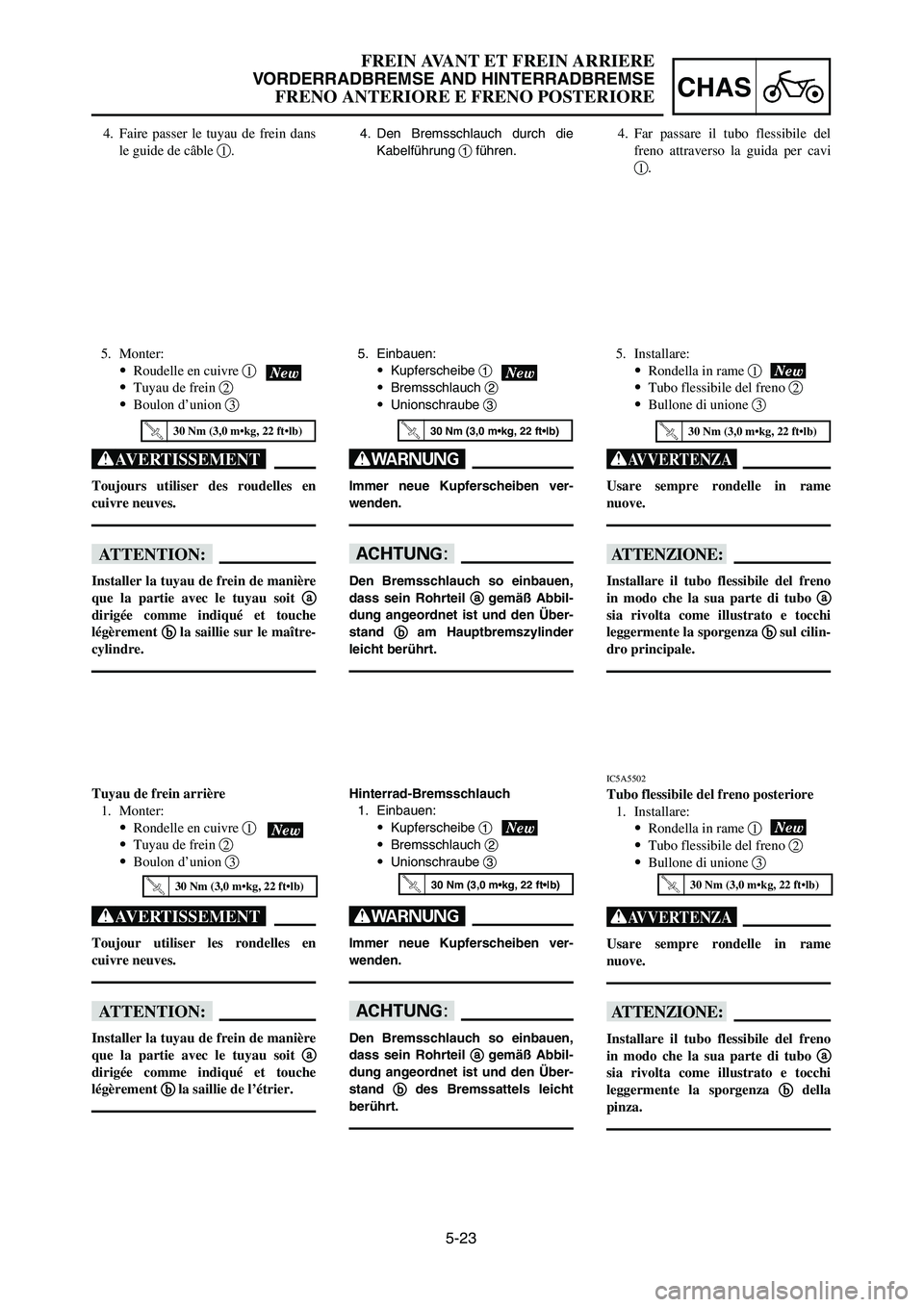

5-23
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDERRADBREMSE AND HINTERRADBREMSE
FRENO ANTERIORE E FRENO POSTERIORE
4. Den Bremsschlauch durch die
Kabelführung 1führen.4. Faire passer le tuyau de frein dans
le guide de câble 1.4. Far passare il tubo flessibile del
freno attraverso la guida per cavi
1.
5. Monter:
9Roudelle en cuivre 1
9Tuyau de frein 2
9Boulon d’union 3
XG
Toujours utiliser des roudelles en
cuivre neuves.
fF
Installer la tuyau de frein de manière
que la partie avec le tuyau soit a a
dirigée comme indiqué et touche
légèrement b b
la saillie sur le maître-
cylindre.
5. Einbauen:
9Kupferscheibe 1
9Bremsschlauch 2
9Unionschraube 3
W
Immer neue Kupferscheiben ver-
wenden.
dD
Den Bremsschlauch so einbauen,
dass sein Rohrteil a a
gemäß Abbil-
dung angeordnet ist und den Über-
stand b b
am Hauptbremszylinder
leicht berührt.
5. Installare:
9Rondella in rame 1
9Tubo flessibile del freno 2
9Bullone di unione 3
T
Usare sempre rondelle in rame
nuove.
iI
Installare il tubo flessibile del freno
in modo che la sua parte di tubo a a
sia rivolta come illustrato e tocchi
leggermente la sporgenza b b
sul cilin-
dro principale.
Tuyau de frein arrière
1. Monter:
9Rondelle en cuivre 1
9Tuyau de frein 2
9Boulon d’union 3
XG
Toujour utiliser les rondelles en
cuivre neuves.
fF
Installer la tuyau de frein de manière
que la partie avec le tuyau soit a a
dirigée comme indiqué et touche
légèrement b b
la saillie de l’étrier.
Hinterrad-Bremsschlauch
1. Einbauen:
9Kupferscheibe 1
9Bremsschlauch 2
9Unionschraube 3
W
Immer neue Kupferscheiben ver-
wenden.
dD
Den Bremsschlauch so einbauen,
dass sein Rohrteil a a
gemäß Abbil-
dung angeordnet ist und den Über-
stand b b
des Bremssattels leicht
berührt.
IC5A5502
Tubo flessibile del freno posteriore
1. Installare:
9Rondella in rame 1
9Tubo flessibile del freno 2
9Bullone di unione 3
T
Usare sempre rondelle in rame
nuove.
iI
Installare il tubo flessibile del freno
in modo che la sua parte di tubo a a
sia rivolta come illustrato e tocchi
leggermente la sporgenza b b
della
pinza.
30 Nm (3,0 m•kg, 22 ft•lb)30 Nm (3,0 m•kg, 22 ft•lb)30 Nm (3,0 m•kg, 22 ft•lb)
30 Nm (3,0 m•kg, 22 ft•lb)30 Nm (3,0 m•kg, 22 ft•lb)30 Nm (3,0 m•kg, 22 ft•lb)
1C3-9-31-5A 4/22/05 1:13 PM Page 47

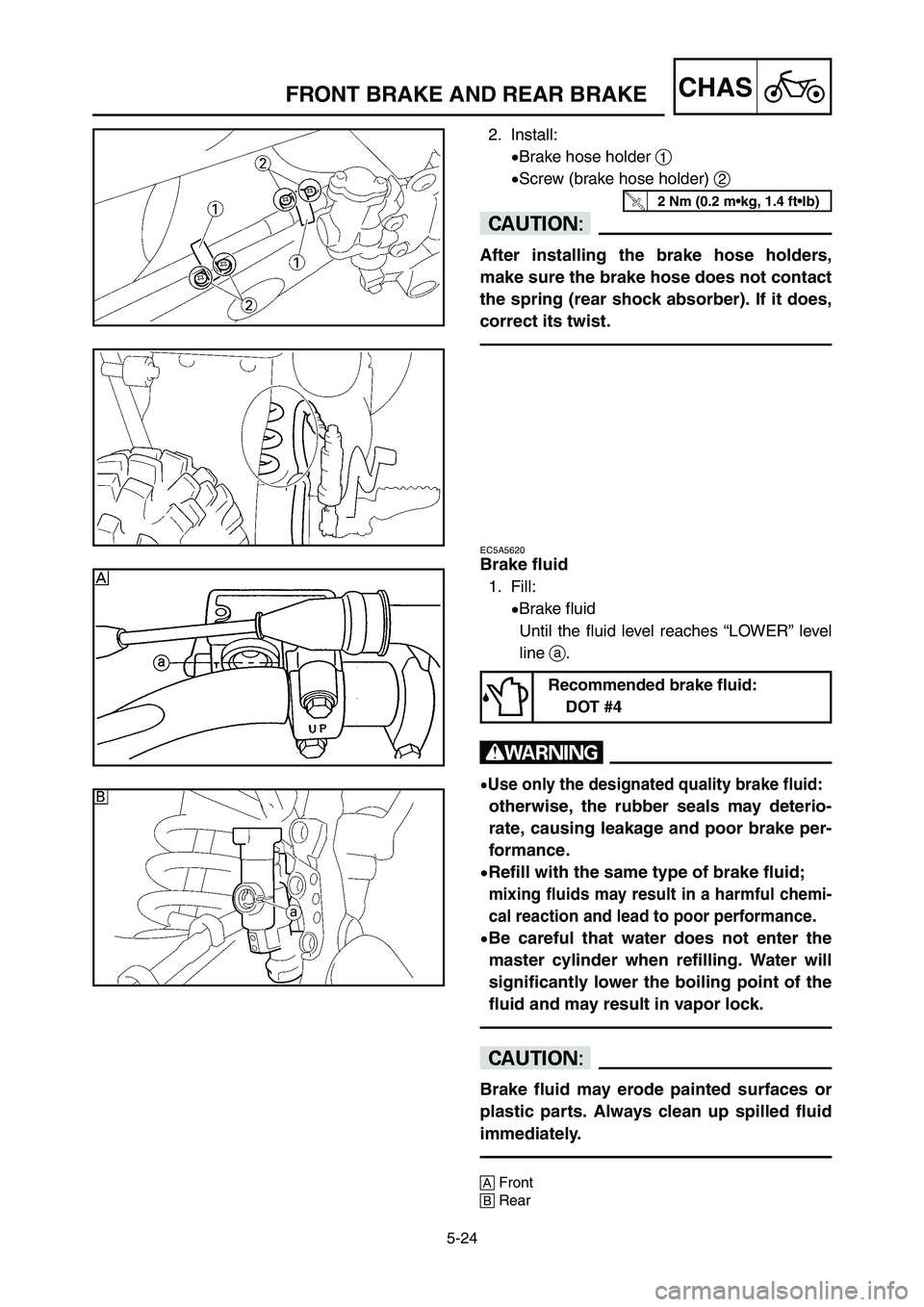

5-24
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
9Brake hose holder 1
9Screw (brake hose holder) 2
cC
After installing the brake hose holders,
make sure the brake hose does not contact
the spring (rear shock absorber). If it does,
correct its twist.
EC5A5620
Brake fluid
1. Fill:
9Brake fluid
Until the fluid level reaches “LOWER” level
line a.
w
9Use only the designated quality brake fluid:
otherwise, the rubber seals may deterio-
rate, causing leakage and poor brake per-
formance.
9Refill with the same type of brake fluid;
mixing fluids may result in a harmful chemi-
cal reaction and lead to poor performance.
9Be careful that water does not enter the
master cylinder when refilling. Water will
significantly lower the boiling point of the
fluid and may result in vapor lock.
cC
Brake fluid may erode painted surfaces or
plastic parts. Always clean up spilled fluid
immediately.
AFront
BRear
Recommended brake fluid:
DOT #4
2 Nm (0.2 m•kg, 1.4 ft•lb)
1C3-9-31-5A 4/22/05 1:13 PM Page 48

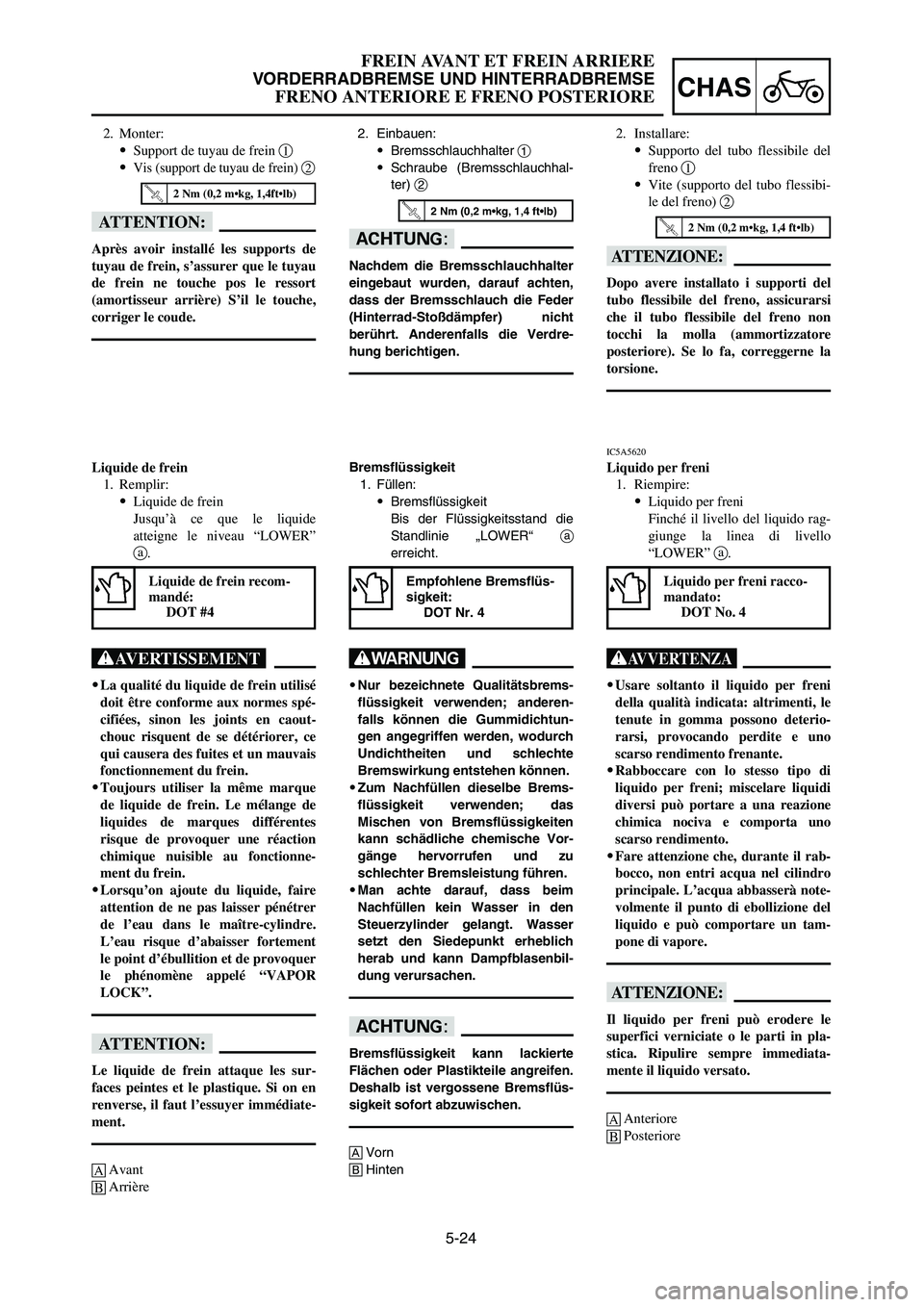

5-24
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDERRADBREMSE UND HINTERRADBREMSE
FRENO ANTERIORE E FRENO POSTERIORE
2. Einbauen:
9Bremsschlauchhalter 1
9Schraube (Bremsschlauchhal-
ter) 2
dD
Nachdem die Bremsschlauchhalter
eingebaut wurden, darauf achten,
dass der Bremsschlauch die Feder
(Hinterrad-Stoßdämpfer) nicht
berührt. Anderenfalls die Verdre-
hung berichtigen.
Bremsflüssigkeit
1. Füllen:
9Bremsflüssigkeit
Bis der Flüssigkeitsstand die
Standlinie „LOWER“ a
erreicht.
W
9Nur bezeichnete Qualitätsbrems-
flüssigkeit verwenden; anderen-
falls können die Gummidichtun-
gen angegriffen werden, wodurch
Undichtheiten und schlechte
Bremswirkung entstehen können.
9Zum Nachfüllen dieselbe Brems-
flüssigkeit verwenden; das
Mischen von Bremsflüssigkeiten
kann schädliche chemische Vor-
gänge hervorrufen und zu
schlechter Bremsleistung führen.
9Man achte darauf, dass beim
Nachfüllen kein Wasser in den
Steuerzylinder gelangt. Wasser
setzt den Siedepunkt erheblich
herab und kann Dampfblasenbil-
dung verursachen.
dD
Bremsflüssigkeit kann lackierte
Flächen oder Plastikteile angreifen.
Deshalb ist vergossene Bremsflüs-
sigkeit sofort abzuwischen.
AVorn
BHinten
2. Monter:
9Support de tuyau de frein 1
9
Vis (support de tuyau de frein) 2
fF
Après avoir installé les supports de
tuyau de frein, s’assurer que le tuyau
de frein ne touche pos le ressort
(amortisseur arrière) S’il le touche,
corriger le coude.
Liquide de frein
1. Remplir:
9Liquide de frein
Jusqu’à ce que le liquide
atteigne le niveau “LOWER”
a.
XG
9La qualité du liquide de frein utilisé
doit être conforme aux normes spé-
cifiées, sinon les joints en caout-
chouc risquent de se détériorer, ce
qui causera des fuites et un mauvais
fonctionnement du frein.
9Toujours utiliser la même marque
de liquide de frein. Le mélange de
liquides de marques différentes
risque de provoquer une réaction
chimique nuisible au fonctionne-
ment du frein.
9Lorsqu’on ajoute du liquide, faire
attention de ne pas laisser pénétrer
de l’eau dans le maître-cylindre.
L’eau risque d’abaisser fortement
le point d’ébullition et de provoquer
le phénomène appelé “VAPOR
LOCK”.
fF
Le liquide de frein attaque les sur-
faces peintes et le plastique. Si on en
renverse, il faut l’essuyer immédiate-
ment.
AAvant
BArrière2. Installare:
9Supporto del tubo flessibile del
freno 1
9Vite (supporto del tubo flessibi-
le del freno) 2
iI
Dopo avere installato i supporti del
tubo flessibile del freno, assicurarsi
che il tubo flessibile del freno non
tocchi la molla (ammortizzatore
posteriore). Se lo fa, correggerne la
torsione.
IC5A5620
Liquido per freni
1. Riempire:
9Liquido per freni
Finché il livello del liquido rag-
giunge la linea di livello
“LOWER” a.
T
9Usare soltanto il liquido per freni
della qualità indicata: altrimenti, le
tenute in gomma possono deterio-
rarsi, provocando perdite e uno
scarso rendimento frenante.
9Rabboccare con lo stesso tipo di
liquido per freni; miscelare liquidi
diversi può portare a una reazione
chimica nociva e comporta uno
scarso rendimento.
9Fare attenzione che, durante il rab-
bocco, non entri acqua nel cilindro
principale. L’acqua abbasserà note-
volmente il punto di ebollizione del
liquido e può comportare un tam-
pone di vapore.
iI
Il liquido per freni può erodere le
superfici verniciate o le parti in pla-
stica. Ripulire sempre immediata-
mente il liquido versato.
AAnteriore
BPosteriore
Liquide de frein recom-
mandé:
DOT #4Empfohlene Bremsflüs-
sigkeit:
DOT Nr. 4Liquido per freni racco-
mandato:
DOT No. 4
2 Nm (0,2 m•kg, 1,4ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
1C3-9-31-5A 4/22/05 1:13 PM Page 49

5-25

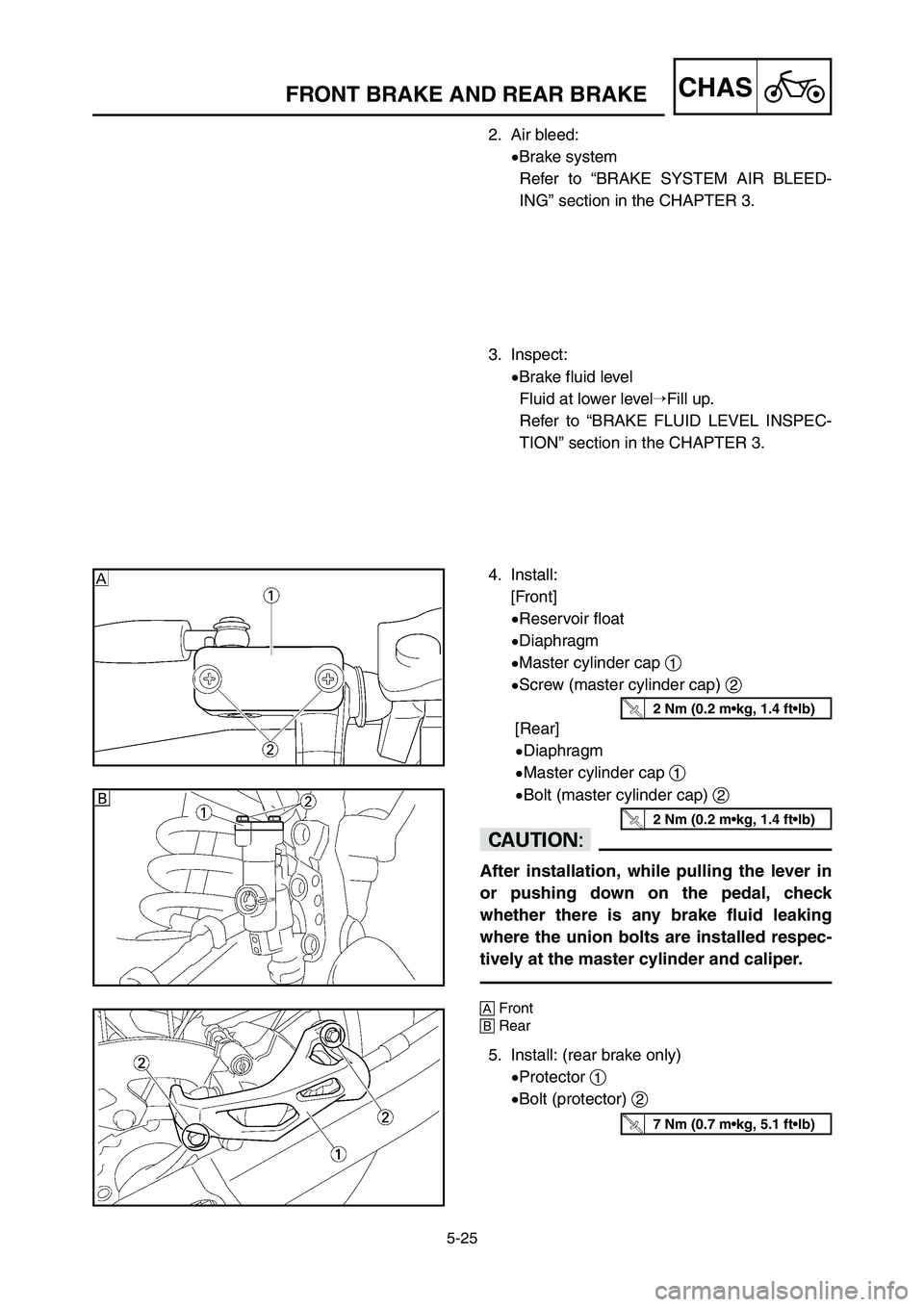

CHASFRONT BRAKE AND REAR BRAKE
2. Air bleed:
9Brake system
Refer to “BRAKE SYSTEM AIR BLEED-
ING” section in the CHAPTER 3.
3. Inspect:
9Brake fluid level
Fluid at lower levelFill up.
Refer to “BRAKE FLUID LEVEL INSPEC-
TION” section in the CHAPTER 3.
4. Install:
[Front]
9Reservoir float
9Diaphragm
9Master cylinder cap 1
9Screw (master cylinder cap) 2
[Rear]
9Diaphragm
9Master cylinder cap 1
9Bolt (master cylinder cap) 2
cC
After installation, while pulling the lever in
or pushing down on the pedal, check
whether there is any brake fluid leaking
where the union bolts are installed respec-
tively at the master cylinder and caliper.
AFront
BRear
5. Install: (rear brake only)
9Protector 1
9Bolt (protector) 2
2 Nm (0.2 m•kg, 1.4 ft•lb)
2 Nm (0.2 m•kg, 1.4 ft•lb)
7 Nm (0.7 m•kg, 5.1 ft•lb)
1C3-9-31-5A 4/22/05 1:13 PM Page 50

5-25
CHAS

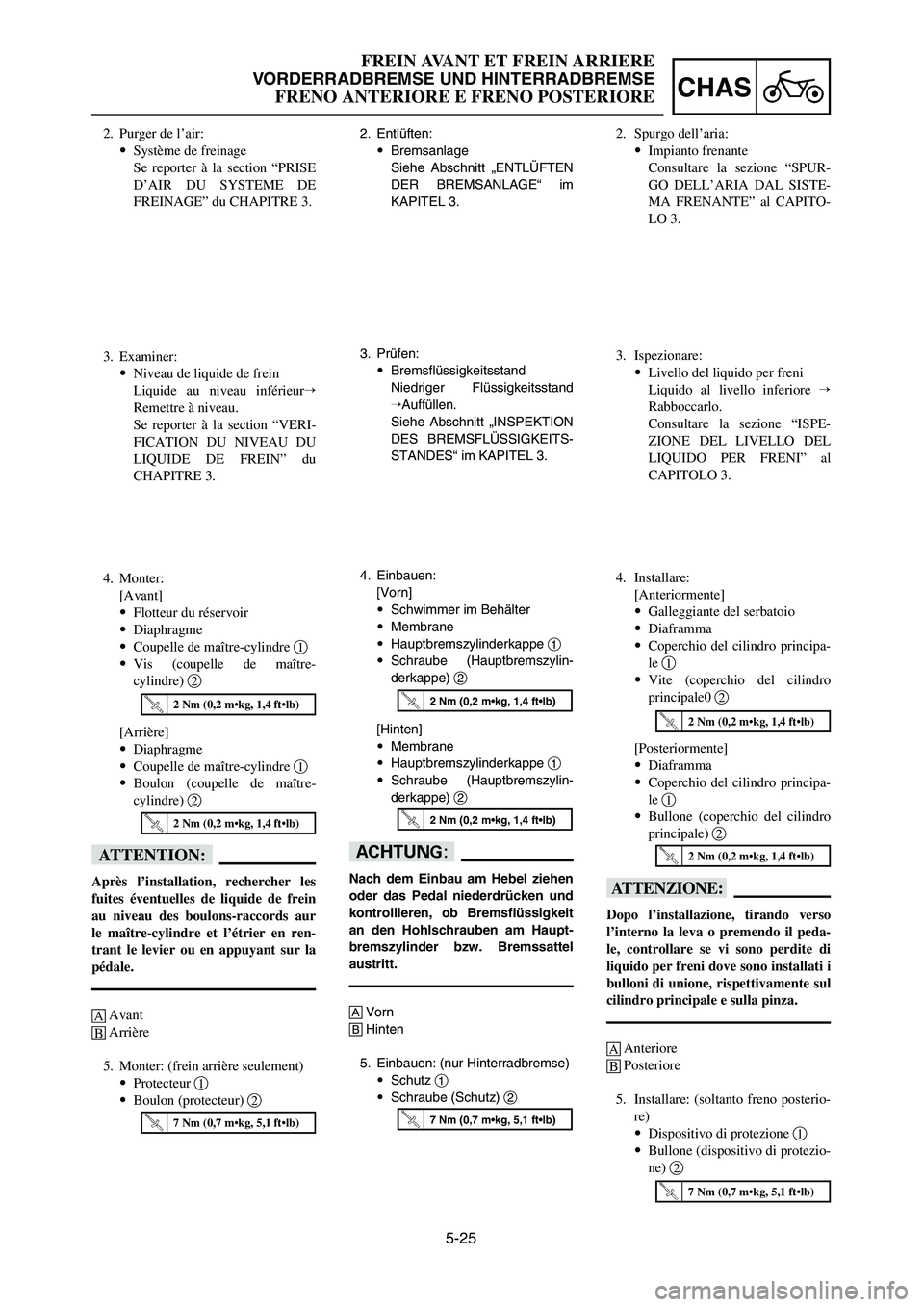

FREIN AVANT ET FREIN ARRIERE
VORDERRADBREMSE UND HINTERRADBREMSE
FRENO ANTERIORE E FRENO POSTERIORE
2. Entlüften:
9Bremsanlage
Siehe Abschnitt „ENTLÜFTEN
DER BREMSANLAGE“ im
KAPITEL 3.
3. Prüfen:
9Bremsflüssigkeitsstand
Niedriger Flüssigkeitsstand
Auffüllen.
Siehe Abschnitt „INSPEKTION
DES BREMSFLÜSSIGKEITS-
STANDES“ im KAPITEL 3.
4. Einbauen:
[Vorn]
9Schwimmer im Behälter
9Membrane
9Hauptbremszylinderkappe 1
9Schraube (Hauptbremszylin-
derkappe) 2
[Hinten]
9Membrane
9Hauptbremszylinderkappe 1
9Schraube (Hauptbremszylin-
derkappe) 2
dD
Nach dem Einbau am Hebel ziehen
oder das Pedal niederdrücken und
kontrollieren, ob Bremsflüssigkeit
an den Hohlschrauben am Haupt-
bremszylinder bzw. Bremssattel
austritt.
AVorn
BHinten
5. Einbauen: (nur Hinterradbremse)
9Schutz 1
9Schraube (Schutz) 2
2. Purger de l’air:
9Système de freinage
Se reporter à la section “PRISE
D’AIR DU SYSTEME DE
FREINAGE” du CHAPITRE 3.2. Spurgo dell’aria:
9Impianto frenante
Consultare la sezione “SPUR-
GO DELL’ARIA DAL SISTE-
MA FRENANTE” al CAPITO-
LO 3.
3. Ispezionare:
9Livello del liquido per freni
Liquido al livello inferiore
Rabboccarlo.
Consultare la sezione “ISPE-
ZIONE DEL LIVELLO DEL
LIQUIDO PER FRENI” al
CAPITOLO 3.
4. Installare:
[Anteriormente]
9Galleggiante del serbatoio
9Diaframma
9Coperchio del cilindro principa-
le 1
9Vite (coperchio del cilindro
principale0 2
[Posteriormente]
9Diaframma
9Coperchio del cilindro principa-
le 1
9Bullone (coperchio del cilindro
principale) 2
iI
Dopo l’installazione, tirando verso
l’interno la leva o premendo il peda-
le, controllare se vi sono perdite di
liquido per freni dove sono installati i
bulloni di unione, rispettivamente sul
cilindro principale e sulla pinza.
AAnteriore
BPosteriore
5. Installare: (soltanto freno posterio-
re)
9Dispositivo di protezione 1
9Bullone (dispositivo di protezio-
ne) 2 3. Examiner:
9Niveau de liquide de frein
Liquide au niveau inférieur
Remettre à niveau.
Se reporter à la section “VERI-
FICATION DU NIVEAU DU
LIQUIDE DE FREIN” du
CHAPITRE 3.
4. Monter:
[Avant]
9Flotteur du réservoir
9Diaphragme
9Coupelle de maître-cylindre 1
9Vis (coupelle de maître-
cylindre) 2
[Arrière]
9Diaphragme
9Coupelle de maître-cylindre 1
9Boulon (coupelle de maître-
cylindre) 2
fF
Après l’installation, rechercher les
fuites éventuelles de liquide de frein
au niveau des boulons-raccords aur
le maître-cylindre et l’étrier en ren-
trant le levier ou en appuyant sur la
pédale.
AAvant
BArrière
5. Monter: (frein arrière seulement)
9Protecteur 1
9Boulon (protecteur) 2
7 Nm (0,7 m•kg, 5,1 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)2 Nm (0,2 m•kg, 1,4 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)
1C3-9-31-5A 4/22/05 1:13 PM Page 51

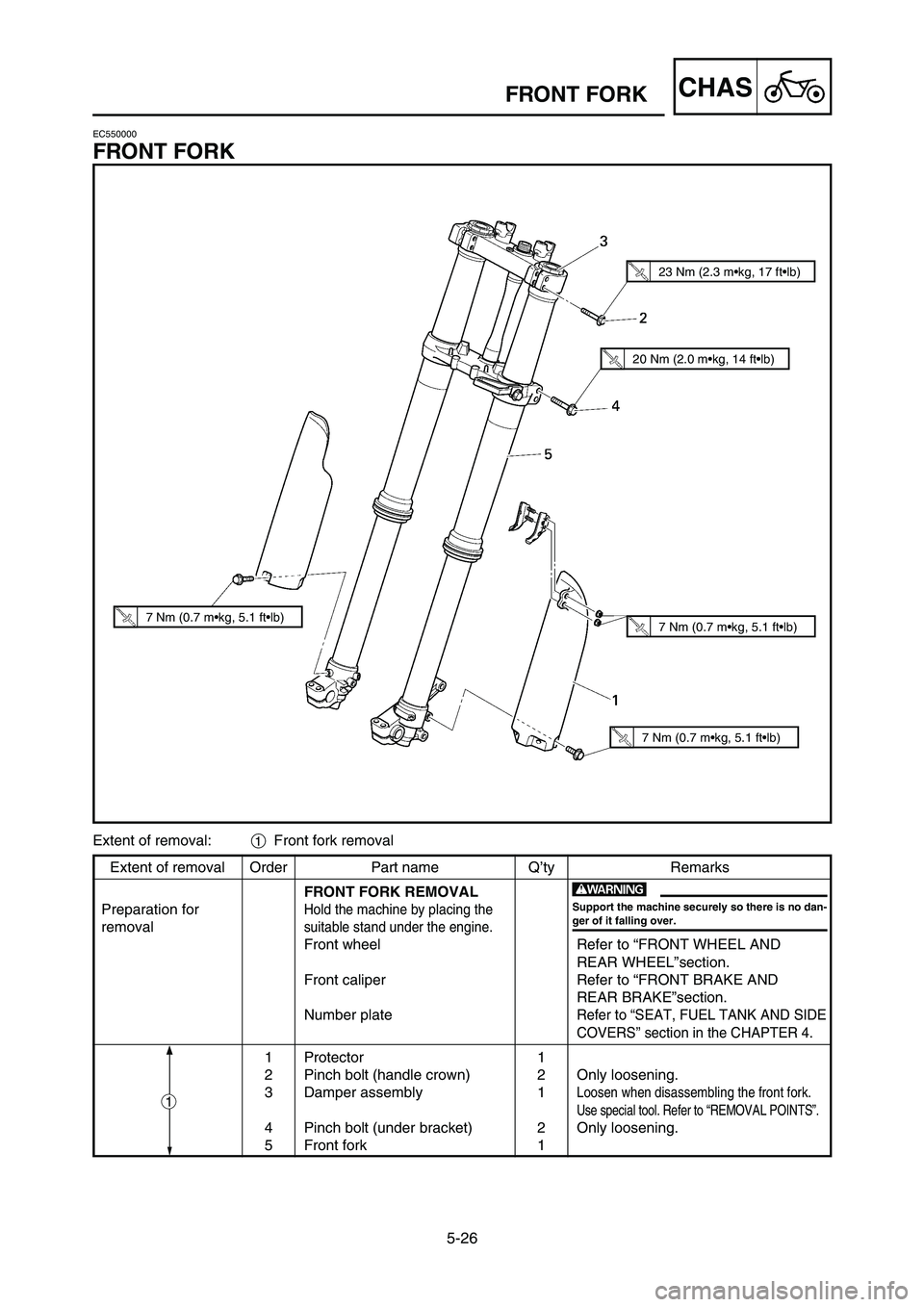

Extent of removal Order Part name Q’ty Remarks
FRONT FORK REMOVAL
Preparation for
Hold the machine by placing the
removalsuitable stand under the engine.
Front wheel Refer to “FRONT WHEEL AND
REAR WHEEL”section.
Front caliper Refer to “FRONT BRAKE AND
REAR BRAKE”section.
Number plate
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
1 Protector 1
2 Pinch bolt (handle crown) 2 Only loosening.
3 Damper assembly 1
Loosen when disassembling the front fork.
Use special tool. Refer to “REMOVAL POINTS”.
4 Pinch bolt (under bracket) 2 Only loosening.
5 Front fork 1
5-26
CHASFRONT FORK
1
w
Support the machine securely so there is no dan-
ger of it falling over.
Extent of removal:1Front fork removal
7 Nm (0.7 m•kg, 5.1 ft•lb)
7 Nm (0.7 m•kg, 5.1 ft•lb)
7 Nm (0.7 m•kg, 5.1 ft•lb)
20 Nm (2.0 m•kg, 14 ft•lb)
23 Nm (2.3 m•kg, 17 ft•lb)
EC550000
FRONT FORK
1P8-9-31-5B 5/12/05 10:57 AM Page 2
