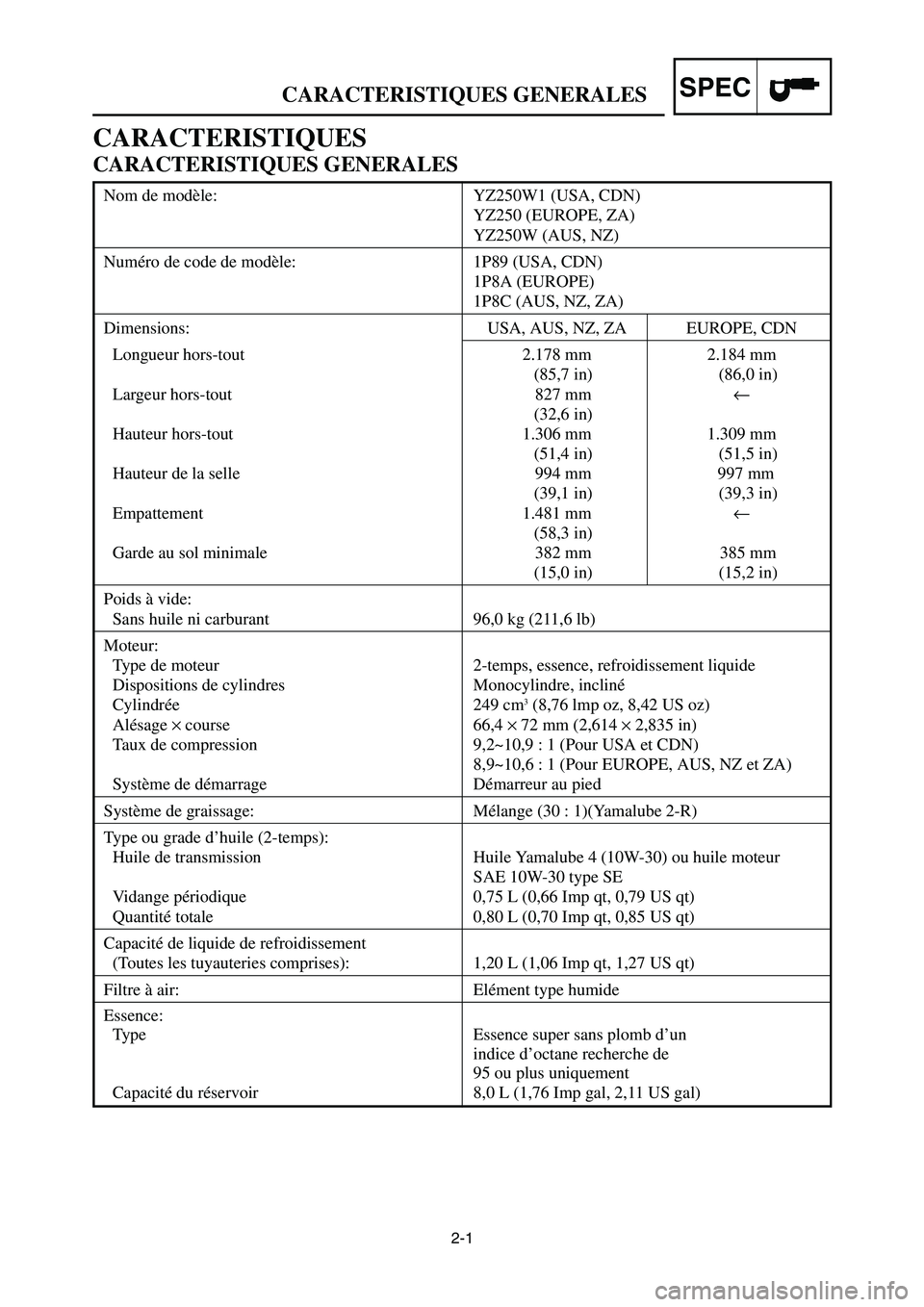

CARACTERISTIQUES GENERALESSPEC
Nom de modèle: YZ250W1 (USA, CDN)
YZ250 (EUROPE, ZA)
YZ250W (AUS, NZ)
Numéro de code de modèle: 1P89 (USA, CDN)
1P8A (EUROPE)
1P8C (AUS, NZ, ZA)
Dimensions: USA, AUS, NZ, ZA EUROPE, CDN
Longueur hors-tout 2.178 mm 2.184 mm
(85,7 in) (86,0 in)
Largeur hors-tout 827 mm←
(32,6 in)
Hauteur hors-tout 1.306 mm 1.309 mm
(51,4 in) (51,5 in)
Hauteur de la selle 994 mm 997 mm
(39,1 in) (39,3 in)
Empattement 1.481 mm←
(58,3 in)
Garde au sol minimale 382 mm 385 mm
(15,0 in) (15,2 in)
Poids à vide:
Sans huile ni carburant 96,0 kg (211,6 lb)
Moteur:
Type de moteur 2-temps, essence, refroidissement liquide
Dispositions de cylindres Monocylindre, incliné
Cylindrée 249 cm
3(8,76 lmp oz, 8,42 US oz)
Alésage ×course 66,4 ×72 mm (2,614 ×2,835 in)
Taux de compression 9,2~10,9 : 1 (Pour USA et CDN)
8,9~10,6 : 1 (Pour EUROPE, AUS, NZ et ZA)
Système de démarrage Démarreur au pied
Système de graissage: Mélange (30 : 1)(Yamalube 2-R)
Type ou grade d’huile (2-temps):
Huile de transmission Huile Yamalube 4 (10W-30) ou huile moteur
SAE 10W-30 type SE
Vidange périodique 0,75 L (0,66 Imp qt, 0,79 US qt)
Quantité totale 0,80 L (0,70 Imp qt, 0,85 US qt)
Capacité de liquide de refroidissement
(Toutes les tuyauteries comprises): 1,20 L (1,06 Imp qt, 1,27 US qt)
Filtre à air: Elément type humide
Essence:
Type Essence super sans plomb d’un
indice d’octane recherche de
95 ou plus uniquement
Capacité du réservoir 8,0 L (1,76 Imp gal, 2,11 US gal)
CARACTERISTIQUES
CARACTERISTIQUES GENERALES
1P8-9-32-2 4/29/06 11:45 AM Page 15

2-2

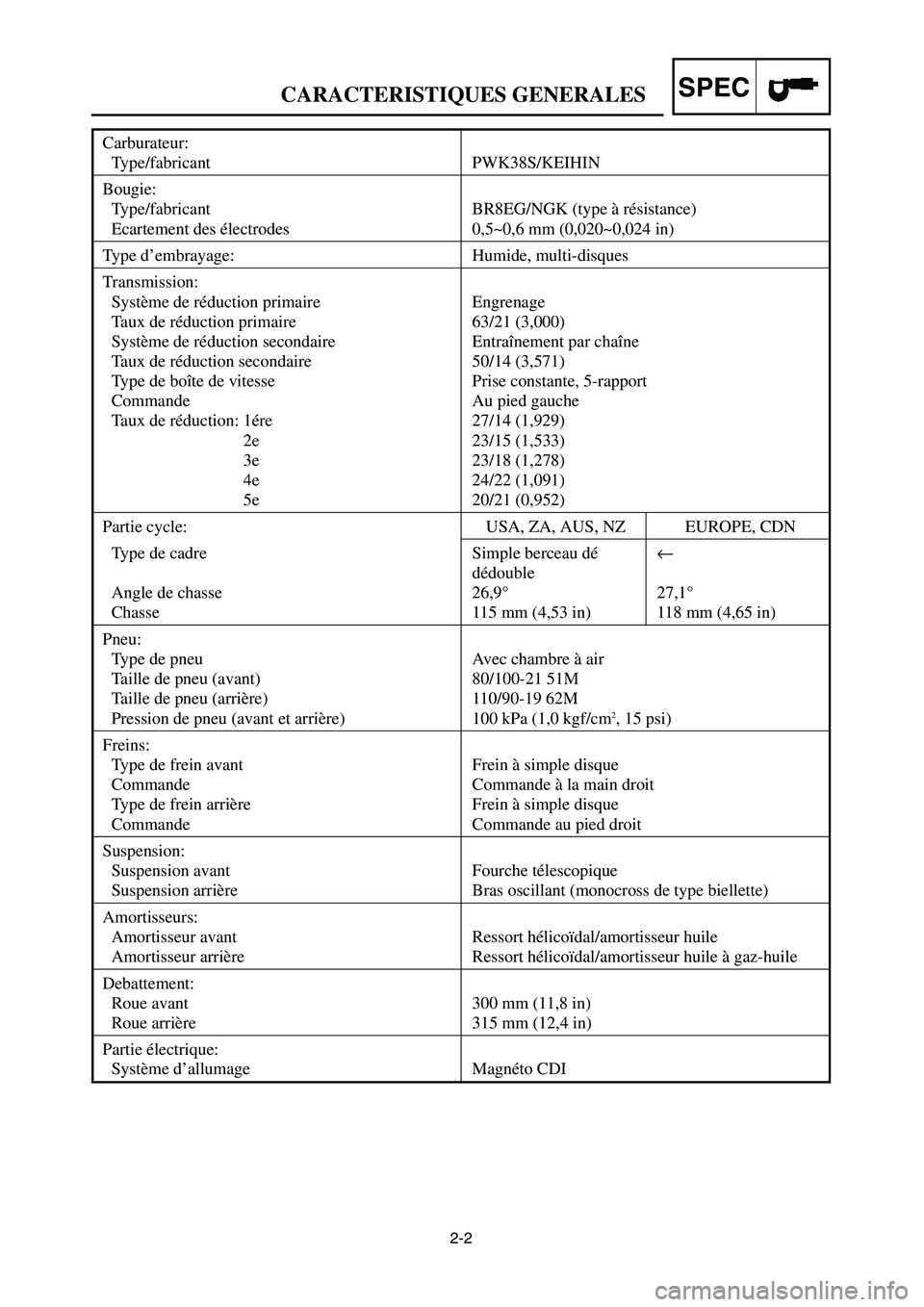

CARACTERISTIQUES GENERALESSPEC
Carburateur:
Type/fabricant PWK38S/KEIHIN
Bougie:
Type/fabricant BR8EG/NGK (type à résistance)
Ecartement des électrodes 0,5~0,6 mm (0,020~0,024 in)
Type d’embrayage: Humide, multi-disques
Transmission:
Système de réduction primaire Engrenage
Taux de réduction primaire 63/21 (3,000)
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 50/14 (3,571)
Type de boîte de vitesse Prise constante, 5-rapport
Commande Au pied gauche
Taux de réduction: 1ére 27/14 (1,929)
2e 23/15 (1,533)
3e 23/18 (1,278)
4e 24/22 (1,091)
5e 20/21 (0,952)
Partie cycle: USA, ZA, AUS, NZ EUROPE, CDN
Type de cadre Simple berceau dé←
dédouble
Angle de chasse 26,9° 27,1°
Chasse 115 mm (4,53 in) 118 mm (4,65 in)
Pneu:
Type de pneu Avec chambre à air
Taille de pneu (avant) 80/100-21 51M
Taille de pneu (arrière) 110/90-19 62M
Pression de pneu (avant et arrière) 100 kPa (1,0 kgf/cm2, 15 psi)
Freins:
Type de frein avant Frein à simple disque
Commande Commande à la main droit
Type de frein arrière Frein à simple disque
Commande Commande au pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (monocross de type biellette)
Amortisseurs:
Amortisseur avant Ressort hélicoïdal/amortisseur huile
Amortisseur arrière Ressort hélicoïdal/amortisseur huile à gaz-huile
Debattement:
Roue avant 300 mm (11,8 in)
Roue arrière 315 mm (12,4 in)
Partie électrique:
Système d’allumage Magnéto CDI
1P8-9-32-2 4/29/06 11:45 AM Page 16

2-3

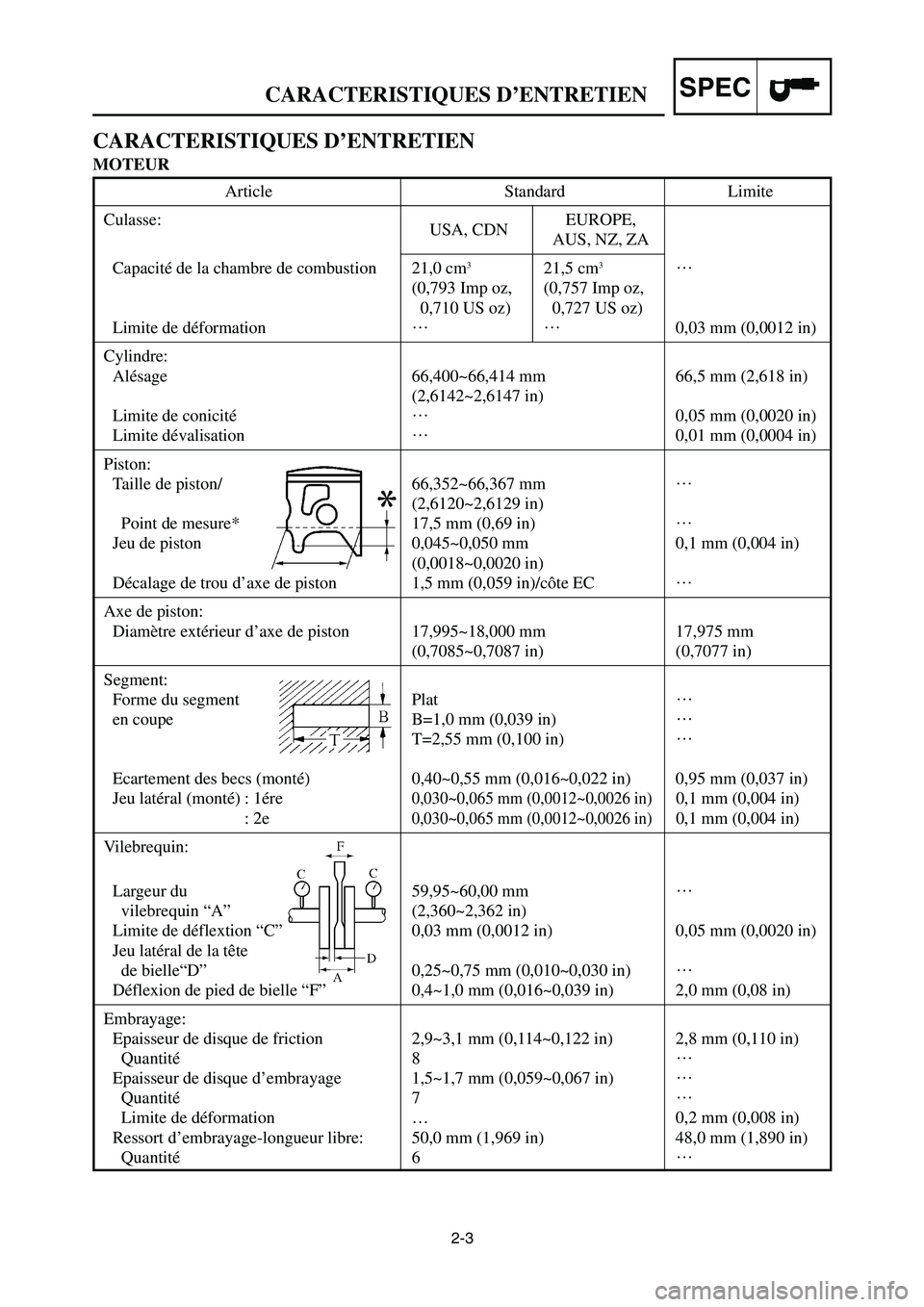

CARACTERISTIQUES D’ENTRETIENSPEC
CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Article Standard Limite
Culasse:
USA, CDNEUROPE,
AUS, NZ, ZA
Capacité de la chambre de combustion 21,0 cm
321,5 cm3…
(0,793 Imp oz, (0,757 Imp oz,
0,710 US oz) 0,727 US oz)
Limite de déformation……
0,03 mm (0,0012 in)
Cylindre:
Alésage 66,400~66,414 mm 66,5 mm (2,618 in)
(2,6142~2,6147 in)
Limite de conicité…
0,05 mm (0,0020 in)
Limite dévalisation…
0,01 mm (0,0004 in)
Piston:
Taille de piston/ 66,352~66,367 mm…
(2,6120~2,6129 in)
Point de mesure* 17,5 mm (0,69 in)…
Jeu de piston 0,045~0,050 mm 0,1 mm (0,004 in)
(0,0018~0,0020 in)
Décalage de trou d’axe de piston 1,5 mm (0,059 in)/côte EC…
Axe de piston:
Diamètre extérieur d’axe de piston 17,995~18,000 mm 17,975 mm
(0,7085~0,7087 in) (0,7077 in)
Segment:
Forme du segment Plat…
en coupe B=1,0 mm (0,039 in)…
T=2,55 mm (0,100 in)…
Ecartement des becs (monté) 0,40~0,55 mm (0,016~0,022 in) 0,95 mm (0,037 in)
Jeu latéral (monté) : 1ére
0,030~0,065 mm (0,0012~0,0026 in)0,1 mm (0,004 in)
: 2e0,030~0,065 mm (0,0012~0,0026 in)0,1 mm (0,004 in)
Vilebrequin:
Largeur du 59,95~60,00 mm …
vilebrequin “A” (2,360~2,362 in)
Limite de déflextion “C” 0,03 mm (0,0012 in) 0,05 mm (0,0020 in)
Jeu latéral de la tête
de bielle“D” 0,25~0,75 mm (0,010~0,030 in)…
Déflexion de pied de bielle “F” 0,4~1,0 mm (0,016~0,039 in) 2,0 mm (0,08 in)
Embrayage:
Epaisseur de disque de friction 2,9~3,1 mm (0,114~0,122 in) 2,8 mm (0,110 in)
Quantité 8…
Epaisseur de disque d’embrayage 1,5~1,7 mm (0,059~0,067 in)…
Quantité 7…
Limite de déformation … 0,2 mm (0,008 in)
Ressort d’embrayage-longueur libre: 50,0 mm (1,969 in) 48,0 mm (1,890 in)
Quantité 6…
1P8-9-32-2 4/29/06 11:45 AM Page 17

2-4
CARACTERISTIQUES D’ENTRETIENSPEC
Article Standard Limite
Jeu de cloche d’embrayage pousser 0,17~0,23 mm (0,007~0,009 in)…
Jeu radial de cloche d’embrayage 0,030~0,055 mm…
(0,001~0,002 in)
Méthode de débrayage Poussée interne, pousée par came…
Boîte de vitesses:
Limite de déformation d’arbre primaire…
0,01 mm (0,0004 in)
Limite de déformation d’arbre secondaire…
0,01 mm (0,0004 in)
Selécteur:
Type de sélecteur Tambour de came et barre de guidage…
Limite de torsion de barre guide…
0,05 mm (0,0020 in)
Démarreur: Type à lanceur et cliquet …
Grade de l’huile du filtre à air Huile de filtre à air en mousse ou …
(filtre huile): huile équivalente
Carburateur: USA, CDN EUROPEAUS, NZ, ZA
Type/fabricant PWK38S/←←…
KEIHIN
Marque d’identification 1P89 60 1P86 40 1P87 50…
Gicleur principal (M.J.) #178 #180 #178…
Gicleur d’air (M.A.J) #200←←…
Aiguille (J.N.) N3EW-2 N3EW-3 N3EW-2…
Tubulure principal (N.J.) ø2,9←←…
Echancrure (C.A.) #7←←…
Gicleur de ralenti (P.J.) #50 #52 #50…
Vis d’air de ralenti (P.A.S.) 1 2-1/4 1-1/4…
(référence uniquement)
Taille de siège de pointeau (V.S.) ø3,8 mm ←←…
(0,15 in)
Gicleur de démarreur (G.S.) #85←←…
Gicleur auxiliaire (P.W.J.) #50←←…
Hauteur de bras de flotteur (F.H.)
5,5~7,5 mm←←…
(0,22~0,30 in)
Soupape flexible:
Epaisseur* 0,42 mm (0,017 in)…
Levèe de clapet 10,3~10,7 mm (0,406~0,421 in)…
Limite de torsion … 0,2 mm (0,008 in)
Refroidissement:
Taille de la carcasse de radiateur:
Largeur 107,8 mm (4,24 in)…
Hauteur 240 mm (9,45 in)…
Epaisseur 32 mm (1,26 in)…
Pression d’ouverture du bouchon du 95~125 kPa…
radiateur (0,95~1,25 kg/cm
2, 13,5~17,8 psi)
Capacité du radiateur (totale) 0,63 L (0,55 Imp qt, 0,67 US qt)…
Pompe à eau:
Type Pompe centrifuge à simple effect…
1P8-9-32-2 4/29/06 11:45 AM Page 18

2-5
CARACTERISTIQUES D’ENTRETIENSPEC

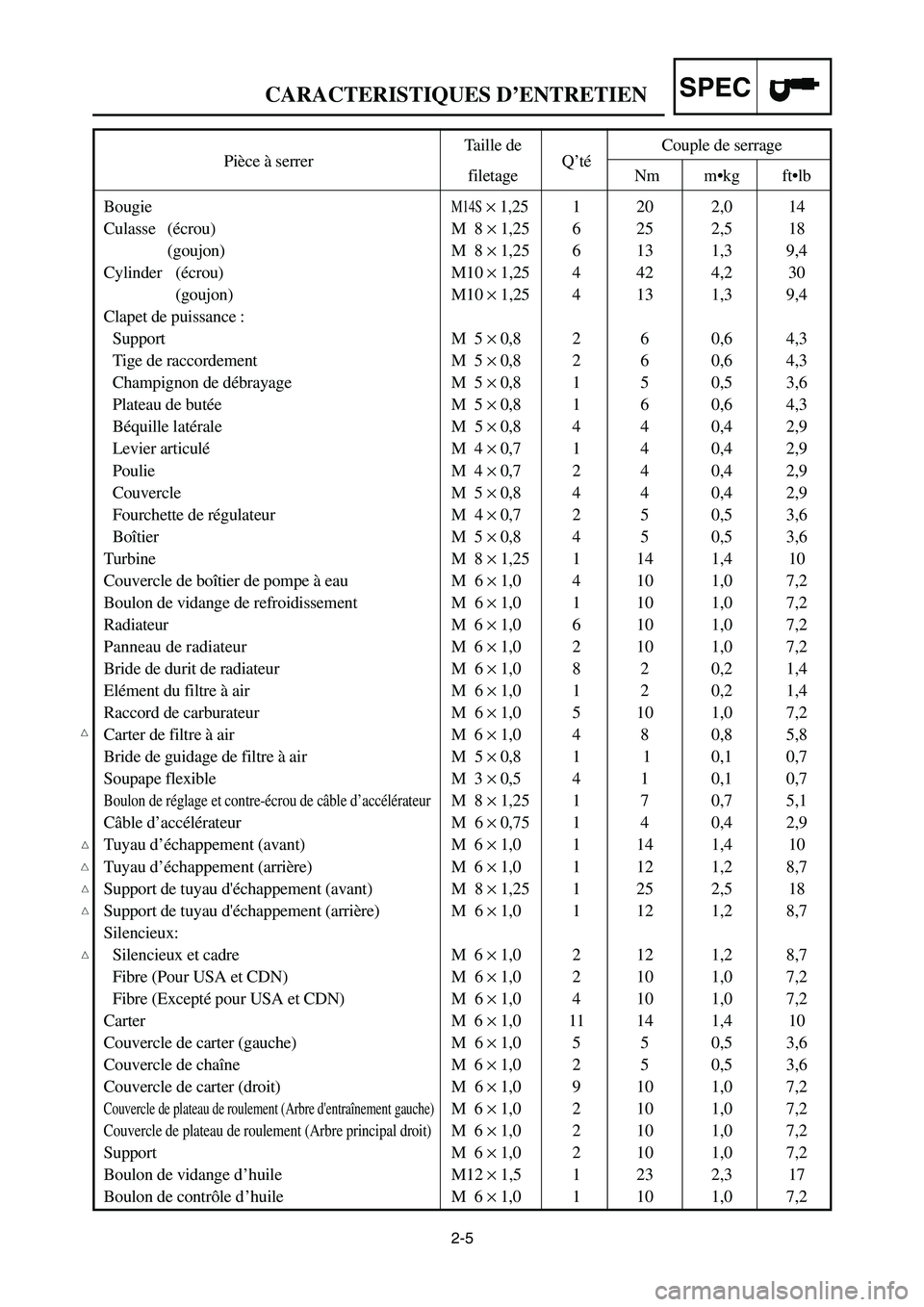

Pièce à serrerTaille de
Q’téCouple de serragefiletage Nm m•kg ft•lb
Bougie
M14S×1,25 1 20 2,0 14
Culasse (écrou) M 8 ×1,25 6 25 2,5 18
(goujon) M 8 ×1,25 6 13 1,3 9,4
Cylinder (écrou) M10 ×1,25 4 42 4,2 30
(goujon) M10 ×1,25 4 13 1,3 9,4
Clapet de puissance :
Support M 5 ×0,8 2 6 0,6 4,3
Tige de raccordement M 5 ×0,8 2 6 0,6 4,3
Champignon de débrayage M 5 ×0,8 1 5 0,5 3,6
Plateau de butée M 5 ×0,8 1 6 0,6 4,3
Béquille latérale M 5 ×0,8 4 4 0,4 2,9
Levier articulé M 4 ×0,7 1 4 0,4 2,9
Poulie M 4 ×0,7 2 4 0,4 2,9
Couvercle M 5 ×0,8 4 4 0,4 2,9
Fourchette de régulateur M 4 ×0,7 2 5 0,5 3,6
Boîtier M 5 ×0,8 4 5 0,5 3,6
Turbine M 8 ×1,25 1 14 1,4 10
Couvercle de boîtier de pompe à eau M 6 ×1,0 4 10 1,0 7,2
Boulon de vidange de refroidissement M 6 ×1,0 1 10 1,0 7,2
Radiateur M 6 ×1,0 6 10 1,0 7,2
Panneau de radiateur M 6 ×1,0 2 10 1,0 7,2
Bride de durit de radiateur M 6 ×1,0 8 2 0,2 1,4
Elément du filtre à air M 6 ×1,0 1 2 0,2 1,4
Raccord de carburateur M 6 ×1,0 5 10 1,0 7,2
Carter de filtre à air M 6 ×1,0 4 8 0,8 5,8
Bride de guidage de filtre à air M 5 ×0,8 1 1 0,1 0,7
Soupape flexible M 3 ×0,5 4 1 0,1 0,7
Boulon de réglage et contre-écrou de câble d’accélérateurM 8 ×1,25 1 7 0,7 5,1
Câble d’accélérateur M 6 ×0,75 1 4 0,4 2,9
Tuyau d’
échappement(avant) M 6 ×1,0 1 14 1,4 10
Tuyau d’
échappement(arrière) M 6 ×1,0 1 12 1,2 8,7
Support de tuyau d'échappement (avant) M 8 ×1,25 1 25 2,5 18
Support de tuyau d'échappement (arrière) M 6 ×1,0 1 12 1,2 8,7
Silencieux:
Silencieux et cadre M 6 ×1,0 2 12 1,2 8,7
Fibre (Pour USA et CDN) M 6 ×1,0 2 10 1,0 7,2
Fibre (Excepté pour USA et CDN) M 6 ×1,0 4 10 1,0 7,2
Carter M 6 ×1,0 11 14 1,4 10
Couvercle de carter (gauche) M 6 ×1,0 5 5 0,5 3,6
Couvercle de chaîne M 6 ×1,0 2 5 0,5 3,6
Couvercle de carter (droit) M 6 ×1,0 9 10 1,0 7,2
Couvercle de plateau de roulement (Arbre d'entraînement gauche)M 6 ×1,0 2 10 1,0 7,2
Couvercle de plateau de roulement (Arbre principal droit)M 6 ×1,0 2 10 1,0 7,2
Support M 6 ×1,0 2 10 1,0 7,2
Boulon de vidange d’huile M12 ×1,5 1 23 2,3 17
Boulon de contrôle d ’huile M 6 ×1,0 1 10 1,0 7,2
1P8-9-32-2 4/29/06 11:45 AM Page 19

2-6
CARACTERISTIQUES D’ENTRETIENSPEC

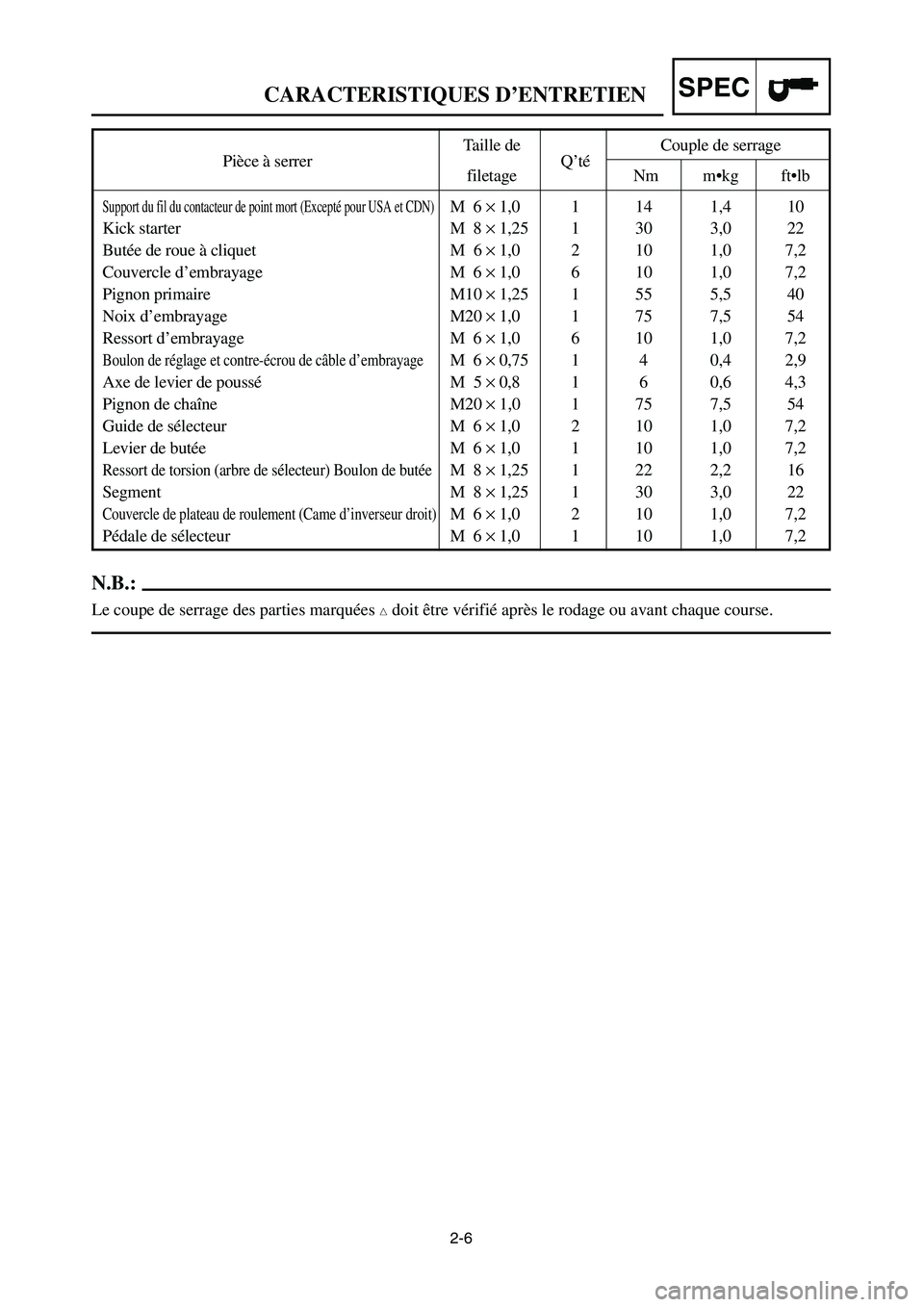

Pièce à serrerTaille de
Q’téCouple de serragefiletage Nm m•kg ft•lb
Support du fil du contacteur de point mort (Excepté pour USA et CDN)M 6 ×1,0 1 14 1,4 10
Kick starter M 8 ×1,25 1 30 3,0 22
Butée de roue à cliquet M 6 ×1,0 2 10 1,0 7,2
Couvercle d’embrayage M 6 ×1,0 6 10 1,0 7,2
Pignon primaire M10 ×1,25 1 55 5,5 40
Noix d’embrayage M20 ×1,0 1 75 7,5 54
Ressort d’embrayage M 6 ×1,0 6 10 1,0 7,2
Boulon de réglage et contre-écrou de câble d’embrayage M 6 ×0,75 1 4 0,4 2,9
Axe de levier de poussé M 5 ×0,8 1 6 0,6 4,3
Pignon de chaîne M20 ×1,01 75 7,554
Guide de sélecteur M 6 ×1,02 10 1,07,2
Levier de butée M 6 ×1,01 10 1,07,2
Ressort de torsion (arbre de sélecteur) Boulon de butéeM 8 ×1,25 1 22 2,216
Segment M 8 ×1,25 1 30 3,022
Couvercle de plateau de roulement (Came d’inverseur droit)M 6 ×1,02 10 1,07,2
Pédale de sélecteur M 6 ×1,01 10 1,07,2
N.B.:
Le coupe de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course.
1P8-9-32-2 4/29/06 11:45 AM Page 20

2-7
CARACTERISTIQUES D’ENTRETIENSPEC

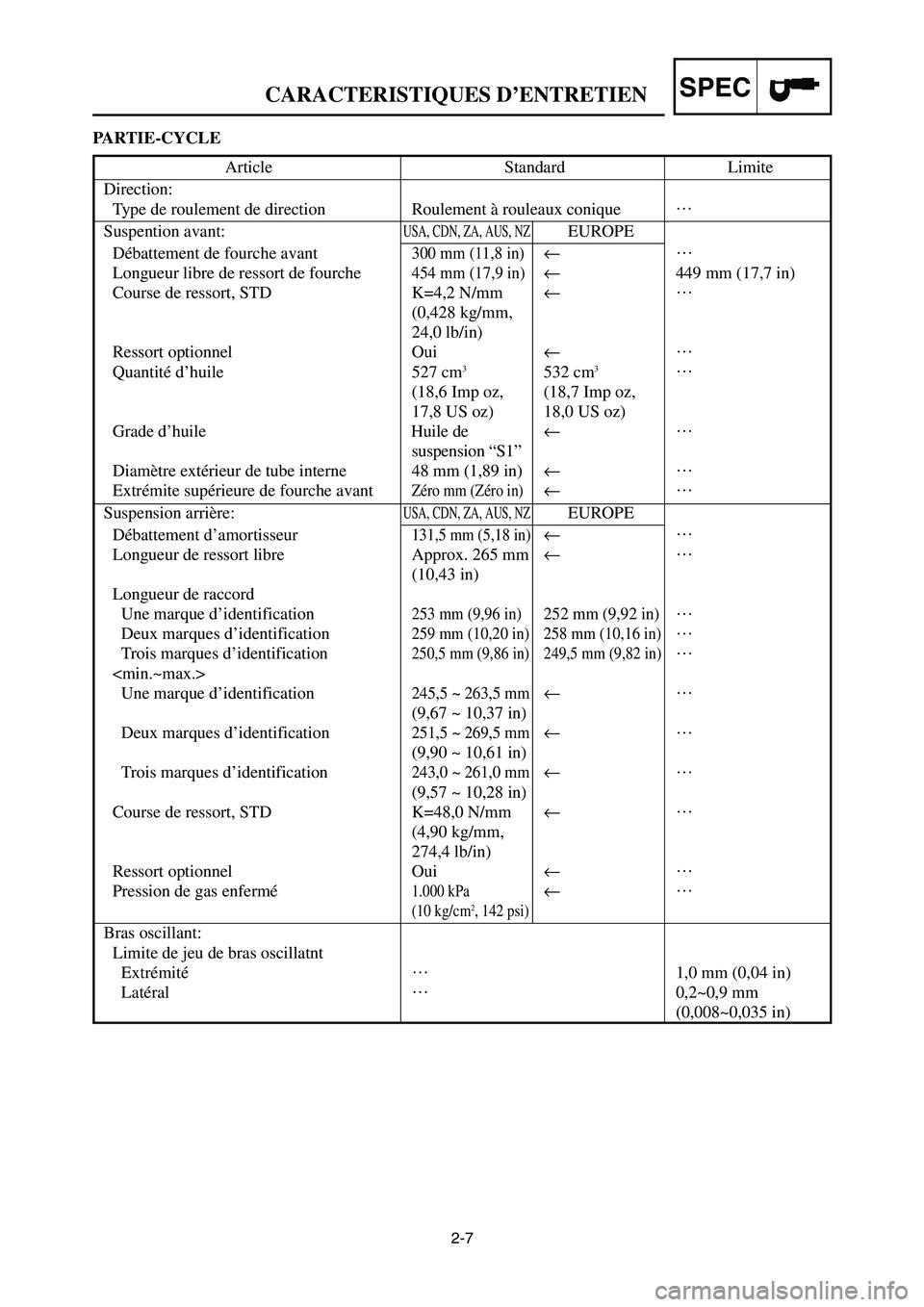

PARTIE-CYCLE
Article Standard Limite
Direction:
Type de roulement de direction Roulement à rouleaux conique…
Suspention avant:USA, CDN, ZA, AUS, NZEUROPE
Débattement de fourche avant
300 mm (11,8 in)←…
Longueur libre de ressort de fourche
454 mm (17,9 in)←449 mm (17,7 in)
Course de ressort, STD K=4,2 N/mm←…
(0,428 kg/mm,
24,0 lb/in)
Ressort optionnel Oui←…
Quantité d’huile 527 cm
3532 cm3…
(18,6 Imp oz, (18,7 Imp oz,
17,8 US oz) 18,0 US oz)
Grade d’huile Huile de ←…
suspension “S1”
Diamètre extérieur de tube interne 48 mm (1,89 in)←…
Extrémite supérieure de fourche avantZéro mm (Zéro in)←…
Suspension arrière:USA, CDN, ZA, AUS, NZEUROPE
Débattement d’amortisseur
131,5 mm (5,18 in)←…
Longueur de ressort libre Approx. 265 mm←…
(10,43 in)
Longueur de raccord
Une marque d’identification
253 mm (9,96 in)252 mm (9,92 in)…
Deux marques d’identification
259 mm (10,20 in) 258 mm (10,16 in)…
Trois marques d’identification
250,5 mm (9,86 in) 249,5 mm (9,82 in)…

Une marque d’identification
245,5 ~ 263,5 mm←…
(9,67 ~ 10,37 in)
Deux marques d’identification
251,5 ~ 269,5 mm←…
(9,90 ~ 10,61 in)
Trois marques d’identification
243,0 ~ 261,0 mm←…
(9,57 ~ 10,28 in)
Course de ressort, STD K=48,0 N/mm ←…
(4,90 kg/mm,
274,4 lb/in)
Ressort optionnel Oui←…
Pression de gas enfermé
1.000 kPa ←…
(10 kg/cm2, 142 psi)
Bras oscillant:
Limite de jeu de bras oscillatnt
Extrémité…
1,0 mm (0,04 in)
Latéral…
0,2~0,9 mm
(0,008~0,035 in)
1P8-9-32-2 4/29/06 11:45 AM Page 21

2-8
CARACTERISTIQUES D’ENTRETIENSPEC
Article Standard Limite
Roue:
Type de roue avant Roue à rayons…
Type de roue arrière Roue à rayons…
Taille/matériau de jante avant 21 ×1,60/Aluminum…
Taille/matériau de jante arrière 19 ×2,15/Aluminum…
Limite de voile de jante:
Radial…
2,0 mm (0,08 in)
Latéral…
2,0 mm (0,08 in)
Chaîne de transmission:
Type/fabricant DID520DMA2 SDH/DAIDO…
Nombre de maillons 113 maillons + attache…
Flèche de la chaîne 48~58 mm (1,9~2,3 in)…
Longueur de chaîne (15 maillons)…
242,9 mm (9,563 in)
Frein à disque avant:
Dia. extérieur ×épaisseur 250 ×3,0 mm 250 ×2,5 mm
(9,84 ×0,12 in) (9,84 ×0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm (0,04 in)
Dia. intérieur de maître-cylindre 11,0 mm (0,433 in)…
Dia. intérieur de cylindre d’etrier 27,0 mm (1,063 in) ×2…
Type de liquide de frein DOT #4…
Frein à disque arrière:
Dia. extérieur ×épaisseur 245 ×4,0 mm 245 ×3,5 mm
(9,65 ×0,16 in) (9,65 ×0,14 in)
Limite de flèche…
0,15 mm (0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Dia. intérieur de maître-cylindre 11,0 mm (0,433 in)…
Dia. intérieur de cylindre d’etrier 25,4 mm (1,000 in)…
Type de liquide de frein DOT #4…
Levier de frein & pédale de frein:
Position du levier de frein 95 mm (3,74 in)…
Hauteur de la pédale de frein Zéro mm (Zéro in)…
(hauteur au-dessus du haut du repose-pied)
Jeu de levier d’embrayage (côté levier) 8~13 mm (0,31~0,51 in)…
Jeu à la poignée d’accélération 3~5 mm (0,12~0,20 in)…
1P8-9-32-2 4/29/06 11:45 AM Page 22

2-9

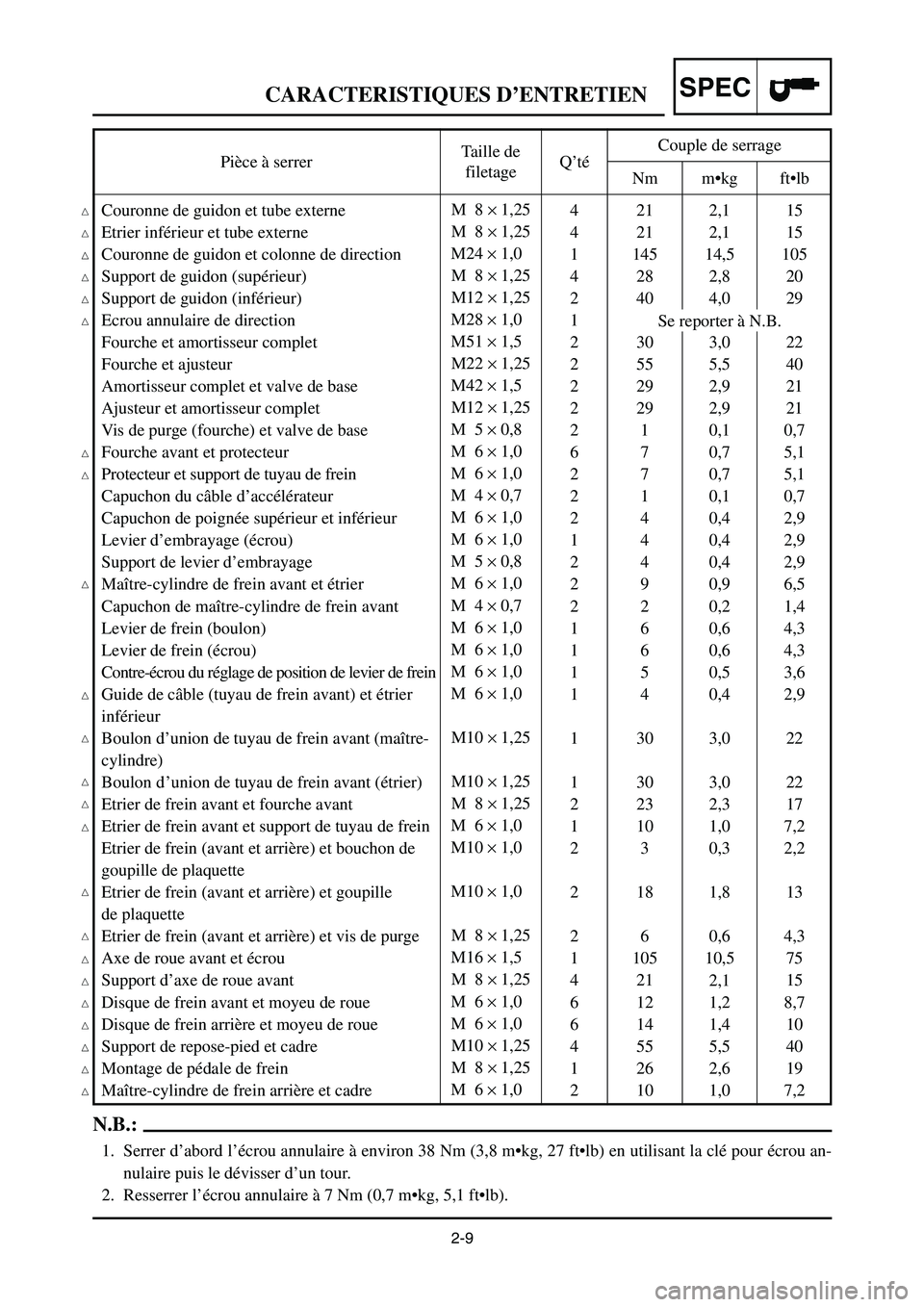

CARACTERISTIQUES D’ENTRETIENSPEC
15
15
105
20
29
22
40
21
21
0,7
5,1
5,1
0,7
2,9
2,9
2,9
6,5
1,4
4,3
4,3
3,6
2,9
22
22
17
7,2
2,2
13
4,3
75
15
8,7
10
40
19
7,2Couronne de guidon et tube externe
Etrier inférieur et tube externe
Couronne de guidon et colonne de direction
Support de guidon (supérieur)
Support de guidon (inférieur)
Ecrou annulaire de direction
Fourche et amortisseur complet
Fourche et ajusteur
Amortisseur complet et valve de base
Ajusteur et amortisseur complet
Vis de purge (fourche) et valve de base
Fourche avant et protecteur
Protecteur et support de tuyau de frein
Capuchon du câble d’accélérateur
Capuchon de poignée supérieur et inférieur
Levier d’embrayage (écrou)
Support de levier d’embrayage
Maître-cylindre de frein avant et étrier
Capuchon de maître-cylindre de frein avant
Levier de frein (boulon)
Levier de frein (écrou)
Contre-écrou du réglage de position de levier de frein
Guide de câble (tuyau de frein avant) et étrier
inférieur
Boulon d’union de tuyau de frein avant (maître-
cylindre)
Boulon d ’union de tuyau de frein avant (étrier)
Etrier de frein avant et fourche avant
Etrier de frein avant et support de tuyau de frein
Etrier de frein (avant et arrière) et bouchon de
goupille de plaquette
Etrier de frein (avant et arrière) et goupille
de plaquette
Etrier de frein (avant et arrière) et vis de purge
Axe de roue avant et écrou
Support d’axe de roue avant
Disque de frein avant et moyeu de roue
Disque de frein arrière et moyeu de roue
Support de repose-pied et cadre
Montage de pédale de frein
Maître-cylindre de frein arrière et cadreM 8 ×1,25
M 8
×1,25
M24
×1,0
M 8
×1,25
M12
×1,25
M28
×1,0
M51
×1,5
M22
×1,25
M42
×1,5
M12
×1,25
M 5
×0,8
M 6
×1,0
M 6
×1,0
M 4
×0,7
M 6
×1,0
M 6
×1,0
M 5
×0,8
M 6
×1,0
M 4
×0,7
M 6
×1,0
M 6
×1,0
M 6
×1,0
M 6
×1,0
M10
×1,25
M10
×1,25
M 8
×1,25
M 6
×1,0
M10
×1,0
M10
×1,0
M 8
×1,25
M16
×1,5
M 8
×1,25
M 6
×1,0
M 6
×1,0
M10
×1,25
M 8
×1,25
M 6
×1,0 Pièce à serrerTaille de
filetageQ’téCouple de serrage
Nm m•kg ft•lb
4
4
1
4
2
1
2
2
2
2
2
6
2
2
2
1
2
2
2
1
1
1
1
1
1
2
1
2
2
2
1
4
6
6
4
1
221
21
145
28
40
30
55
29
29
1
7
7
1
4
4
4
9
2
6
6
5
4
30
30
23
10
3
18
6
105
21
12
14
55
26
102,1
2,1
14,5
2,8
4,0
3,0
5,5
2,9
2,9
0,1
0,7
0,7
0,1
0,4
0,4
0,4
0,9
0,2
0,6
0,6
0,5
0,4
3,0
3,0
2,3
1,0
0,3
1,8
0,6
10,5
2,1
1,2
1,4
5,5
2,6
1,0
Se reporter à N.B.
N.B.:
1. Serrer d’abord l’écrou annulaire à environ 38 Nm (3,8 m•kg, 27 ft•lb) en utilisant la clé pour écrou an-
nulaire puis le dévisser d’un tour.
2. Resserrer l’écrou annulaire à 7 Nm (0,7 m•kg, 5,1 ft•lb).
1P8-9-32-2 4/29/06 11:45 AM Page 23

2-10
CARACTERISTIQUES D’ENTRETIENSPEC
Coupelle de maître-cylindre de frein arrière
Boulon d’union de tuyau de frein arrière (ètrier)
Boulon d’union de tuyau de frein arrière
(maître-cylindre)
Axe de roue arrière et écrou
Pignon de menée et moyeu de roue
Ecrou (rayon)
Couvercle de disque et etrier de frein arrière
Protecteur et etrier de frein arrière
Boulon de réglage et contre-écrou du
tendeur de chaîne
Montage du moteur:
Support du moteur et cadre
Moteur et cadre (avant)
Support du moteur et moteur
Moteur et cadre (inférieur)
Axe de pivot et ècrou
Bras de relais et bras oscillant
Bras de relais et bielle
Bielle et cadre
Amortisseur arrière et cadre
Amortisseur arrière et bras de relais
Cadre arrière et cadre (supérieur)
Cadre arrière et cadre (inférieur)
Bras oscillant et support de tuyau de frein
Bras oscillant et garniture
Montage de tendeur de chaîne de transmission
Support de chaîne et bras oscillant
Garde de joint et bras oscillant
Guide de câble et cadre
Bossage de montage du réservoir de carburant et cadre
Montage de réservoir à essence
Réservoir à essence et robinet à essence
Réservoir à essence et patte de maintien
Réservoir à essence et vis d’accrochage
(bande de fixation)
Réservoir à essence et patte du réservoir à essence
Montage de selle
Montage de couvercle latéral
Prise d’air et réservoir de carburant
Prise d’air et panneauM 4
×0,7
M10
×1,25
M10
×1,25
M20
×1,5
M 8
×1,25
–
M 6
×1,0
M 6
×1,0
M 8
×1,25
M 8
×1,25
M10
×1,25
M10 ×1,25
M10 ×1,25
M16 ×1,5
M14 ×1,5
M14 ×1,5
M14 ×1,5
M10 ×1,25
M10 ×1,25
M 8 ×1,25
M 8 ×1,25
M 5 ×0,8
M 4 ×0,7
M 8 ×1,25
M 6 ×1,0
M 5 ×0,8
M 5 ×0,8
M10 ×1,25
M 6 ×1,0
M 6 ×1,0
M 6 ×1,0
M 6 ×1,0
M 6 ×1,0
M 8 ×1,25
M 6 ×1,0
M 6 ×1,0
M 6 ×1,0 Pièce à serrerTaille de
filetageQ’téCouple de serrage
Nm m•kg ft•lb
2
1
1
1
6
72
2
2
2
2
1
1
1
1
1
1
1
1
1
1
2
4
4
2
3
4
2
2
2
2
1
1
4
2
2
4
22
30
30
125
42
3
10
7
19
34
64
64
64
85
70
80
80
56
53
32
29
2
2
16
7
6
4
20
10
4
7
7
7
19
7
7
60,2
3,0
3,0
12,5
4,2
0,3
1,0
0,7
1,9
3,4
6,4
6,4
6,4
8,5
7,0
8,0
8,0
5,6
5,3
3,2
2,9
0,2
0,2
1,6
0,7
0,6
0,4
2,0
1,0
0,4
0,7
0,7
0,7
1,9
0,7
0,7
0,61,4
22
22
90
30
2,2
7,2
5,1
13
24
46
46
46
61
50
58
58
40
38
23
21
1,4
1,4
11
5,1
4,3
2,9
14
7,2
2,9
5,1
5,1
5,1
13
5,1
5,1
4,3
1P8-9-32-2 4/29/06 11:45 AM Page 24
