sensor YAMAHA YZ250LC 2007 Owner's Manual

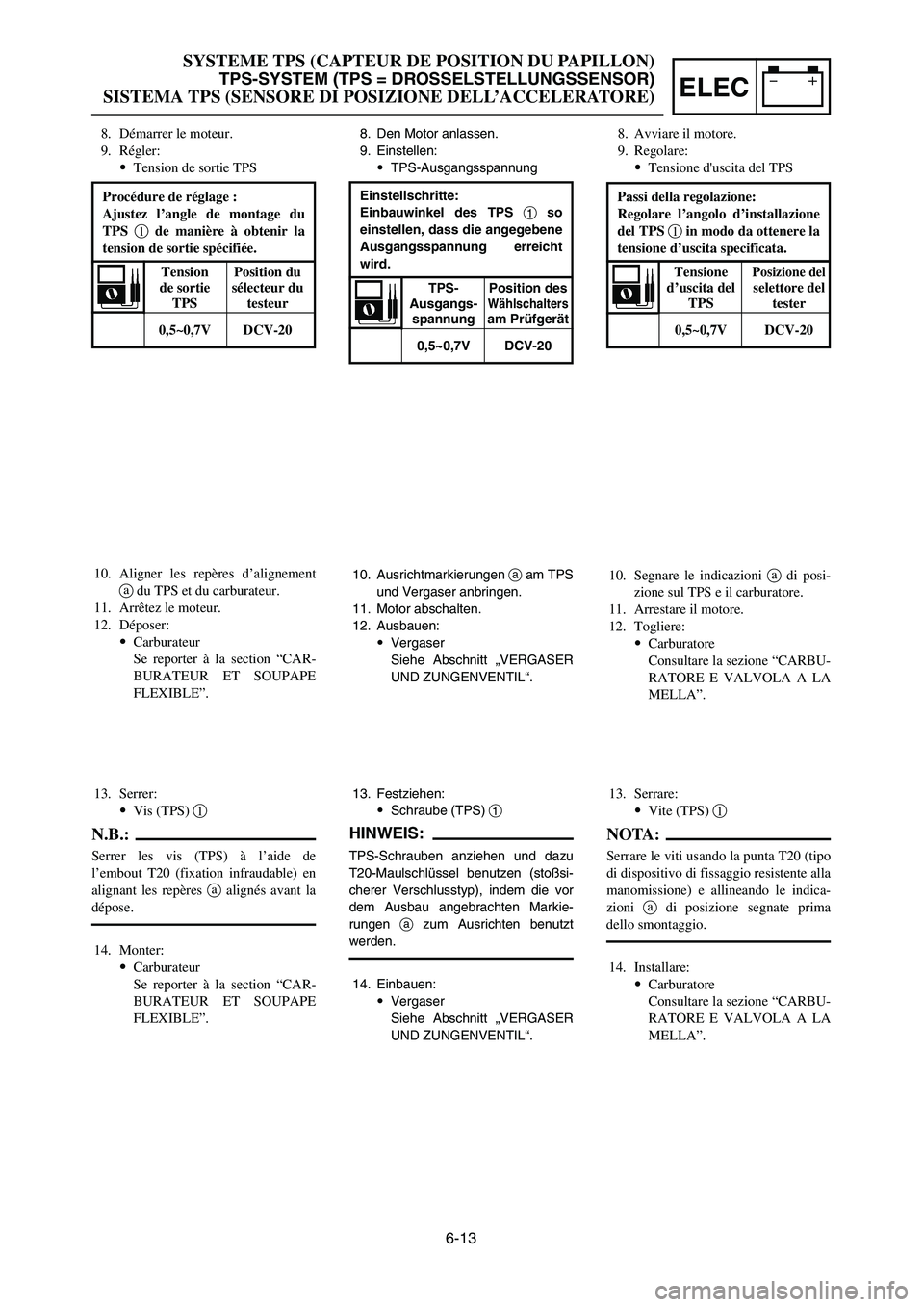

6-13
SYSTEME TPS (CAPTEUR DE POSITION DU PAPILLON)
TPS-SYSTEM (TPS = DROSSELSTELLUNGSSENSOR)
SISTEMA TPS (SENSORE DI POSIZIONE DELL’ACCELERATORE)ELEC
10. Aligner les repères d’alignement
adu TPS et du carburateur.
11. Arrêtez le moteur.
12. Déposer:
9Carburateur
Se reporter à la section “CAR-
BURATEUR ET SOUPAPE
FLEXIBLE”.10. Ausrichtmarkierungen aam TPS
und Vergaser anbringen.
11. Motor abschalten.
12. Ausbauen:
9Vergaser
Siehe Abschnitt „VERGASER
UND ZUNGENVENTIL“.10. Segnare le indicazioni adi posi-
zione sul TPS e il carburatore.
11. Arrestare il motore.
12. Togliere:
9Carburatore
Consultare la sezione “CARBU-
RATORE E VALVOLA A LA
MELLA”.
13. Serrer:
9Vis (TPS) 1
N.B.:
Serrer les vis (TPS) à l’aide de
l’embout T20 (fixation infraudable) en
alignant les repères aalignés avant la
dépose.
14. Monter:
9Carburateur
Se reporter à la section “CAR-
BURATEUR ET SOUPAPE
FLEXIBLE”.
13. Festziehen:
9Schraube (TPS) 1
HINWEIS:
TPS-Schrauben anziehen und dazu
T20-Maulschlüssel benutzen (stoßsi-
cherer Verschlusstyp), indem die vor
dem Ausbau angebrachten Markie-
rungen azum Ausrichten benutzt
werden.
14. Einbauen:
9Vergaser
Siehe Abschnitt „VERGASER
UND ZUNGENVENTIL“.
13. Serrare:
9Vite (TPS) 1
NOTA:
Serrare le viti usando la punta T20 (tipo
di dispositivo di fissaggio resistente alla
manomissione) e allineando le indica-
zioni adi posizione segnate prima
dello smontaggio.
14. Installare:
9Carburatore
Consultare la sezione “CARBU-
RATORE E VALVOLA A LA
MELLA”. 8. Démarrer le moteur.
9. Régler:
9Tension de sortie TPS
Procédure de réglage :
Ajustez l’angle de montage du
TPS 1de manière à obtenir la
tension de sortie spécifiée.
Tension Position du
de sortie sélecteur du
TPS testeur
0,5~0,7V DCV-20
8. Den Motor anlassen.
9. Einstellen:
9TPS-Ausgangsspannung
Einstellschritte:
Einbauwinkel des TPS 1so
einstellen, dass die angegebene
Ausgangsspannung erreicht
wird.
TPS- Position des
Ausgangs-Wählschaltersspannung am Prüfgerät
0,5~0,7V DCV-20
8. Avviare il motore.
9. Regolare:
9Tensione d'uscita del TPS
Passi della regolazione:
Regolare l’angolo d’installazione
del TPS 1in modo da ottenere la
tensione d’uscita specificata.
Tensione Posizione del d’uscita del selettore del
TPS tester
0,5~0,7V DCV-20
1P8-9-32-6 4/6/06 3:01 PM Page 33

6-14
TPS (THROTTLE POSITION SENSOR) SYSTEMELEC
EC694000
TPS INPUT VOLTAGE INSPECTION
1. Disconnect the TPS coupler.
2. Start the engine.
3. Inspect:
9TPS input voltage
Out of specification Replace the CDI
unit.
Tester (+) leadBluelead 1
Tester (–) lead
Black/Bluelead 2
TPS input Tester selector
voltage position
4~6V DCV-20
1P8-9-32-6 4/6/06 3:01 PM Page 34

6-14
SYSTEME TPS (CAPTEUR DE POSITION DU PAPILLON)
TPS-SYSTEM (TPS = DROSSELSTELLUNGSSENSOR)
SISTEMA TPS (SENSORE DI POSIZIONE DELL’ACCELERATORE)ELEC
VERIFICATION DE LA TENSION
D’ENTREE DU TPS
1. Déconnecter le coupleur du TPS.
2. Démarrer le moteur.
3. Examiner:
9Tension d’entrée du TPS
Hors spécification
Changer le
bloc CDI.
KONTROLLE DER TPS-EINGANGS-
SPANNUNG
1. TPS-Steckverbindung trennen.
2. Den Motor anlassen.
3. Prüfen:
9TPS-Eingangsspannung
Abweichung von Spezifikation
CDI-Einheit erneuern.IC694000
ISPEZIONE DELLA TENSIONE IN
INGRESSO NEL TPS
1. Scollegare l’accoppiatore del TPS.
2. Avviare il motore.
3. Ispezionare:
9Tensione in ingresso nel TPS
Fuori specifica Sostituire
unità CDI.
Tensione in
Posizione del ingresso selettore del
nel TPS tester
4~6V DCV-20
Conduttore (+) del tester
Conduttore Blu 1
Conduttore (–) del tester
Conduttore Nero/Blu 2
Tension Position de
d’entrée sélecteur de
du TPS testeur
4~6V DCV-20
Fil (+) de testeurFil bleu 1
Fil (–) de testeurFil noir/bleu 2Positives (+) Kabel des Prüfgerätes
Blaues Kabel 1
Negatives (–) Kabel des Prüfgerätes
Schwarz/Blaues Kabel 2
TPS- Position des
Eingangs-Wählschaltersspannung am Prüfgerät
4~6V DCV-20
1P8-9-32-6 4/6/06 3:01 PM Page 35
