YAMAHA YZ250LC 2007 Owners Manual

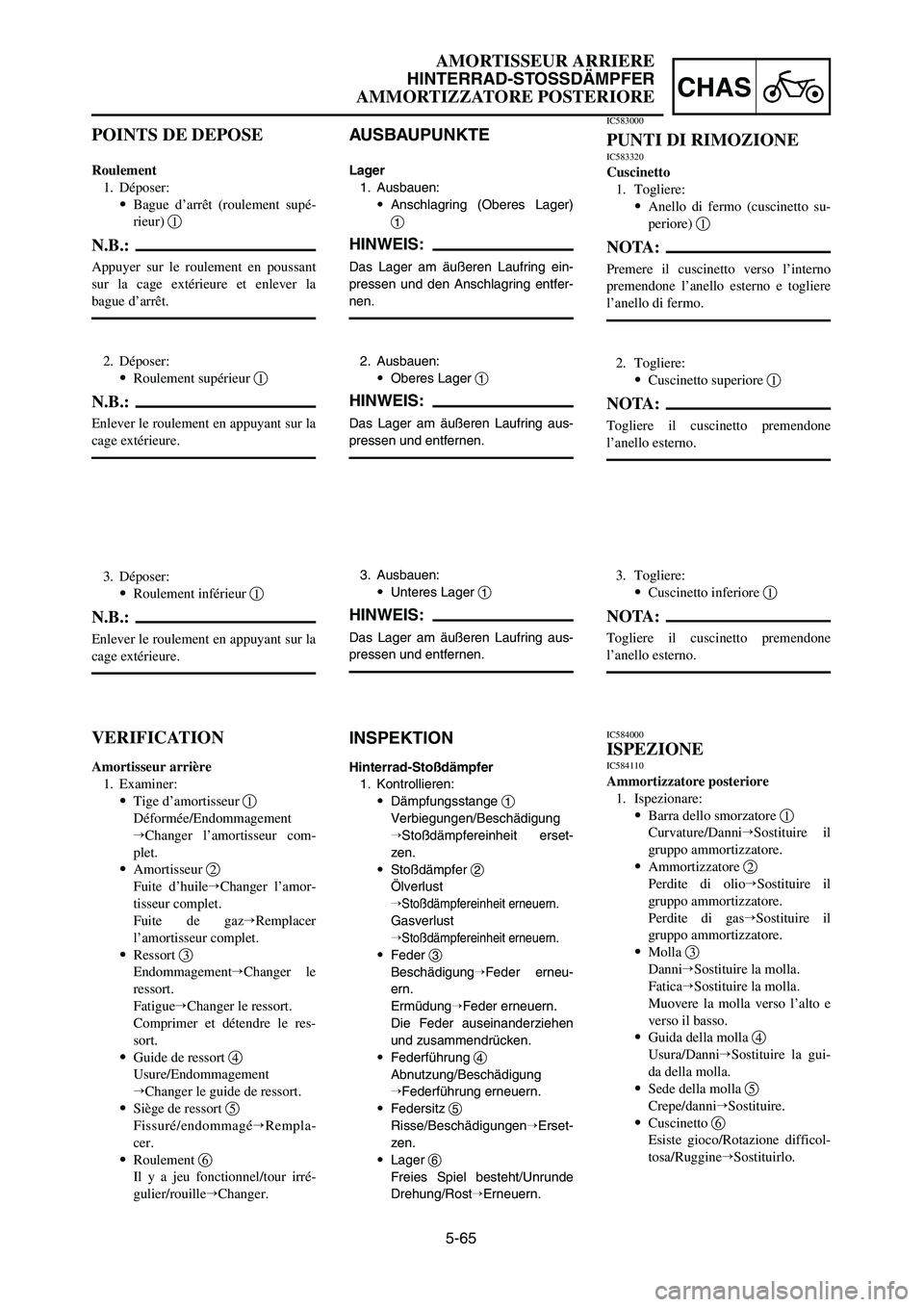

5-65
CHAS
AMORTISSEUR ARRIERE
HINTERRAD-STOSSDÄMPFER
AMMORTIZZATORE POSTERIORE
AUSBAUPUNKTE
Lager
1. Ausbauen:
9Anschlagring (Oberes Lager)
1
HINWEIS:
Das Lager am äußeren Laufring ein-
pressen und den Anschlagring entfer-
nen.
2. Ausbauen:
9Oberes Lager 1
HINWEIS:
Das Lager am äußeren Laufring aus-
pressen und entfernen.
3. Ausbauen:
9Unteres Lager 1
HINWEIS:
Das Lager am äußeren Laufring aus-
pressen und entfernen.
POINTS DE DEPOSE
Roulement
1. Déposer:
9Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Appuyer sur le roulement en poussant
sur la cage extérieure et enlever la
bague d’arrêt.
2. Déposer:
9Roulement supérieur 1
N.B.:
Enlever le roulement en appuyant sur la
cage extérieure.
3. Déposer:
9Roulement inférieur 1
N.B.:
Enlever le roulement en appuyant sur la
cage extérieure.
IC583000
PUNTI DI RIMOZIONEIC583320
Cuscinetto
1. Togliere:
9Anello di fermo (cuscinetto su-
periore) 1
NOTA:
Premere il cuscinetto verso l’interno
premendone l’anello esterno e togliere
l’anello di fermo.
2. Togliere:
9Cuscinetto superiore 1
NOTA:
Togliere il cuscinetto premendone
l’anello esterno.
3. Togliere:
9Cuscinetto inferiore 1
NOTA:
Togliere il cuscinetto premendone
l’anello esterno.
VERIFICATION
Amortisseur arrière
1. Examiner:
9Tige d’amortisseur 1
Déformée/Endommagement
Changer l’amortisseur com-
plet.
9Amortisseur 2
Fuite d’huileChanger l’amor-
tisseur complet.
Fuite de gazRemplacer
l’amortisseur complet.
9Ressort 3
EndommagementChanger le
ressort.
FatigueChanger le ressort.
Comprimer et détendre le res-
sort.
9Guide de ressort 4
Usure/Endommagement
Changer le guide de ressort.
9Siège de ressort 5
Fissuré/endommagéRempla-
cer.
9Roulement 6
Il y a jeu fonctionnel/tour irré-
gulier/rouilleChanger.
INSPEKTION
Hinterrad-Stoßdämpfer
1. Kontrollieren:
9Dämpfungsstange 1
Verbiegungen/Beschädigung
Stoßdämpfereinheit erset-
zen.
9Stoßdämpfer 2
Ölverlust

Stoßdämpfereinheit erneuern.
Gasverlust

Stoßdämpfereinheit erneuern.
9Feder 3
BeschädigungFeder erneu-
ern.
ErmüdungFeder erneuern.
Die Feder auseinanderziehen
und zusammendrücken.
9Federführung 4
Abnutzung/Beschädigung
Federführung erneuern.
9Federsitz 5
Risse/BeschädigungenErset-
zen.
9Lager 6
Freies Spiel besteht/Unrunde
Drehung/RostErneuern.
IC584000
ISPEZIONEIC584110
Ammortizzatore posteriore
1. Ispezionare:
9Barra dello smorzatore 1
Curvature/DanniSostituire il
gruppo ammortizzatore.
9Ammortizzatore 2
Perdite di olioSostituire il
gruppo ammortizzatore.
Perdite di gasSostituire il
gruppo ammortizzatore.
9Molla 3
DanniSostituire la molla.
FaticaSostituire la molla.
Muovere la molla verso l’alto e
verso il basso.
9Guida della molla 4
Usura/DanniSostituire la gui-
da della molla.
9Sede della molla 5
Crepe/danniSostituire.
9Cuscinetto 6
Esiste gioco/Rotazione difficol-
tosa/RuggineSostituirlo.
1P8-9-32-5d 4/5/06 5:58 PM Page 23

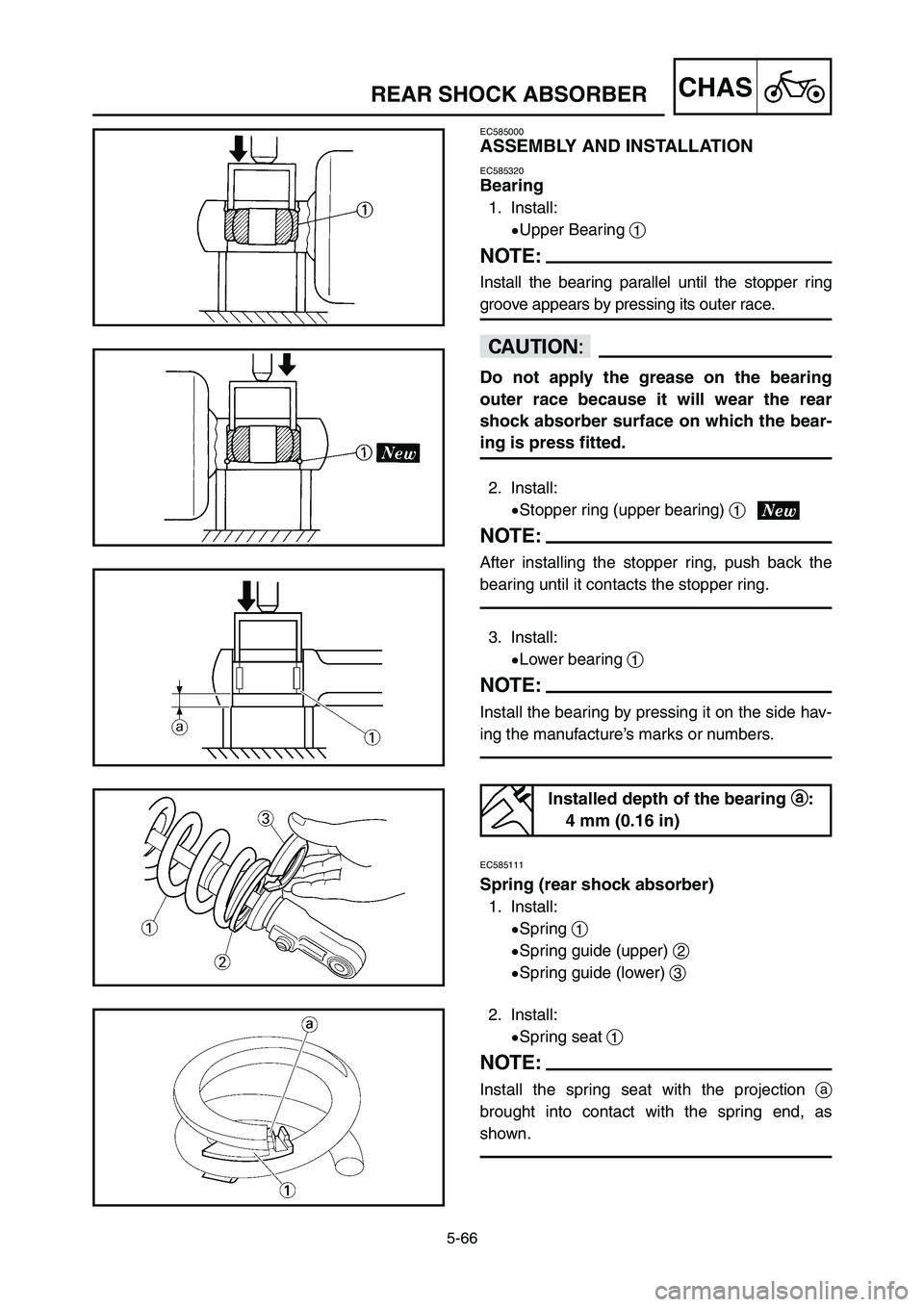

5-66
CHASREAR SHOCK ABSORBER
EC585111
Spring (rear shock absorber)
1. Install:
9Spring 1
9Spring guide (upper) 2
9Spring guide (lower) 3
EC585000
ASSEMBLY AND INSTALLATION
EC585320
Bearing
1. Install:
9Upper Bearing 1
NOTE:
Install the bearing parallel until the stopper ring
groove appears by pressing its outer race.
cC
Do not apply the grease on the bearing
outer race because it will wear the rear
shock absorber surface on which the bear-
ing is press fitted.
2. Install:
9Stopper ring (upper bearing) 1
NOTE:
After installing the stopper ring, push back the
bearing until it contacts the stopper ring.
3. Install:
9Lower bearing 1
NOTE:
Install the bearing by pressing it on the side hav-
ing the manufacture’s marks or numbers.
Installed depth of the bearing a a
:
4 mm (0.16 in)
2. Install:
9Spring seat 1
NOTE:
Install the spring seat with the projection a
brought into contact with the spring end, as
shown.
1P8-9-32-5d 4/5/06 5:58 PM Page 24

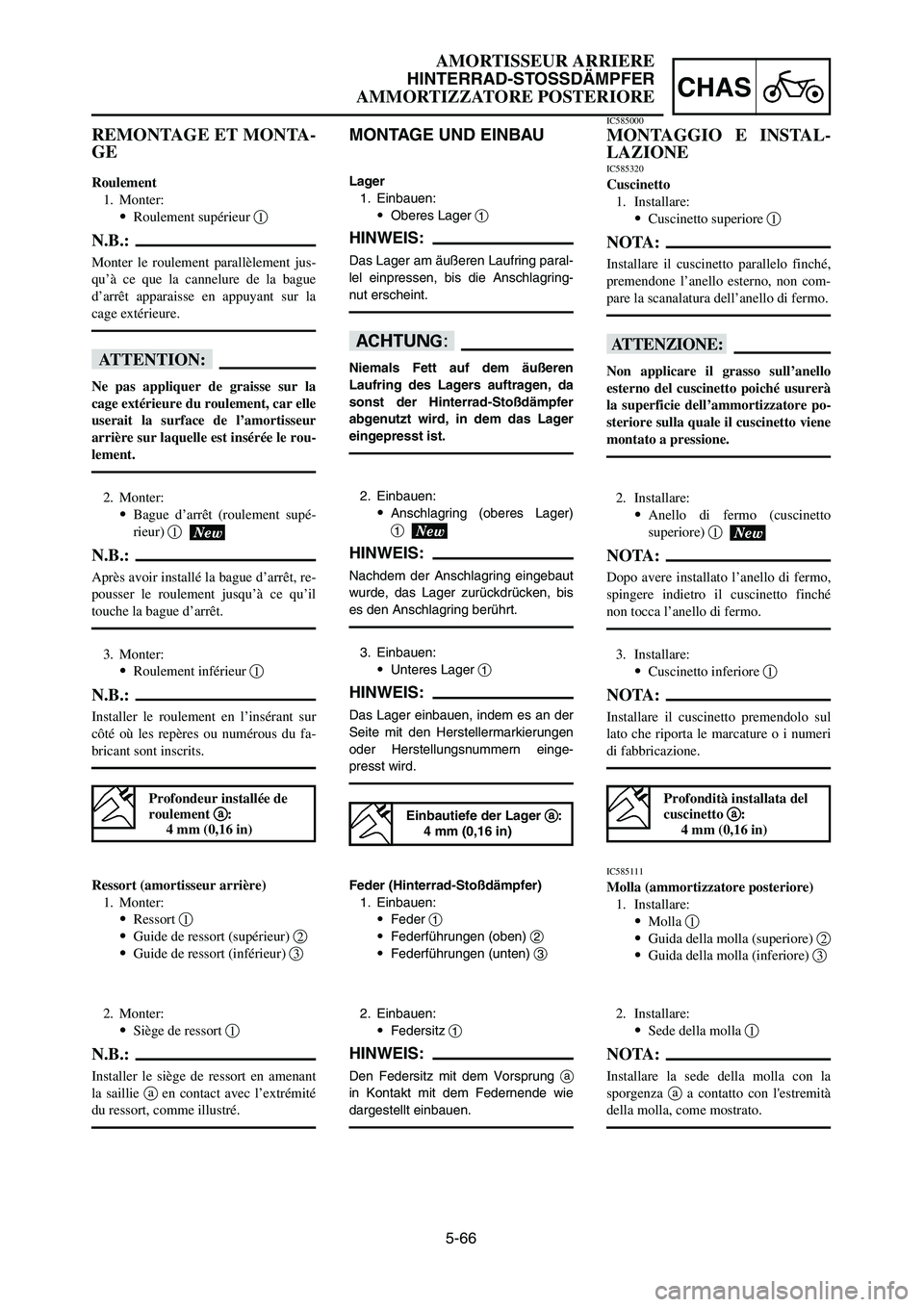

5-66
CHAS
AMORTISSEUR ARRIERE
HINTERRAD-STOSSDÄMPFER
AMMORTIZZATORE POSTERIORE
MONTAGE UND EINBAU
Lager
1. Einbauen:
9Oberes Lager 1
HINWEIS:
Das Lager am äußeren Laufring paral-
lel einpressen, bis die Anschlagring-
nut erscheint.
dD
Niemals Fett auf dem äußeren
Laufring des Lagers auftragen, da
sonst der Hinterrad-Stoßdämpfer
abgenutzt wird, in dem das Lager
eingepresst ist.
2. Einbauen:
9Anschlagring (oberes Lager)
1
HINWEIS:
Nachdem der Anschlagring eingebaut
wurde, das Lager zurückdrücken, bis
es den Anschlagring berührt.
3. Einbauen:
9Unteres Lager 1
HINWEIS:
Das Lager einbauen, indem es an der
Seite mit den Herstellermarkierungen
oder Herstellungsnummern einge-
presst wird.
Feder (Hinterrad-Stoßdämpfer)
1. Einbauen:
9Feder 1
9Federführungen (oben) 2
9Federführungen (unten) 3
REMONTAGE ET MONTA-
GE
Roulement
1. Monter:
9Roulement supérieur 1
N.B.:
Monter le roulement parallèlement jus-
qu’à ce que la cannelure de la bague
d’arrêt apparaisse en appuyant sur la
cage extérieure.
fF
Ne pas appliquer de graisse sur la
cage extérieure du roulement, car elle
userait la surface de l’amortisseur
arrière sur laquelle est insérée le rou-
lement.
2. Monter:
9Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Après avoir installé la bague d’arrêt, re-
pousser le roulement jusqu’à ce qu’il
touche la bague d’arrêt.
3. Monter:
9Roulement inférieur 1
N.B.:
Installer le roulement en l’insérant sur
côté où les repères ou numérous du fa-
bricant sont inscrits.
Ressort (amortisseur arrière)
1. Monter:
9Ressort 1
9Guide de ressort (supérieur) 2
9Guide de ressort (inférieur) 3
IC585000
MONTAGGIO E INSTAL-
LAZIONE
IC585320
Cuscinetto
1. Installare:
9Cuscinetto superiore 1
NOTA:
Installare il cuscinetto parallelo finché,
premendone l’anello esterno, non com-
pare la scanalatura dell’anello di fermo.
iI
Non applicare il grasso sull’anello
esterno del cuscinetto poiché usurerà
la superficie dell’ammortizzatore po-
steriore sulla quale il cuscinetto viene
montato a pressione.
2. Installare:
9Anello di fermo (cuscinetto
superiore) 1
NOTA:
Dopo avere installato l’anello di fermo,
spingere indietro il cuscinetto finché
non tocca l’anello di fermo.
3. Installare:
9Cuscinetto inferiore 1
NOTA:
Installare il cuscinetto premendolo sul
lato che riporta le marcature o i numeri
di fabbricazione.
IC585111
Molla (ammortizzatore posteriore)
1. Installare:
9Molla 1
9Guida della molla (superiore) 2
9Guida della molla (inferiore) 3
Profondeur installée de
roulement a a
:
4 mm (0,16 in)
Einbautiefe der Lager a a
:
4 mm (0,16 in)
Profondità installata del
cuscinetto a a
:
4 mm (0,16 in)
2. Monter:
9Siège de ressort 1
N.B.:
Installer le siège de ressort en amenant
la saillie aen contact avec l’extrémité
du ressort, comme illustré.
2. Einbauen:
9Federsitz 1
HINWEIS:
Den Federsitz mit dem Vorsprung a
in Kontakt mit dem Federnende wie
dargestellt einbauen.
2. Installare:
9Sede della molla 1
NOTA:
Installare la sede della molla con la
sporgenza aa contatto con l'estremità
della molla, come mostrato.
1P8-9-32-5d 4/5/06 5:58 PM Page 25

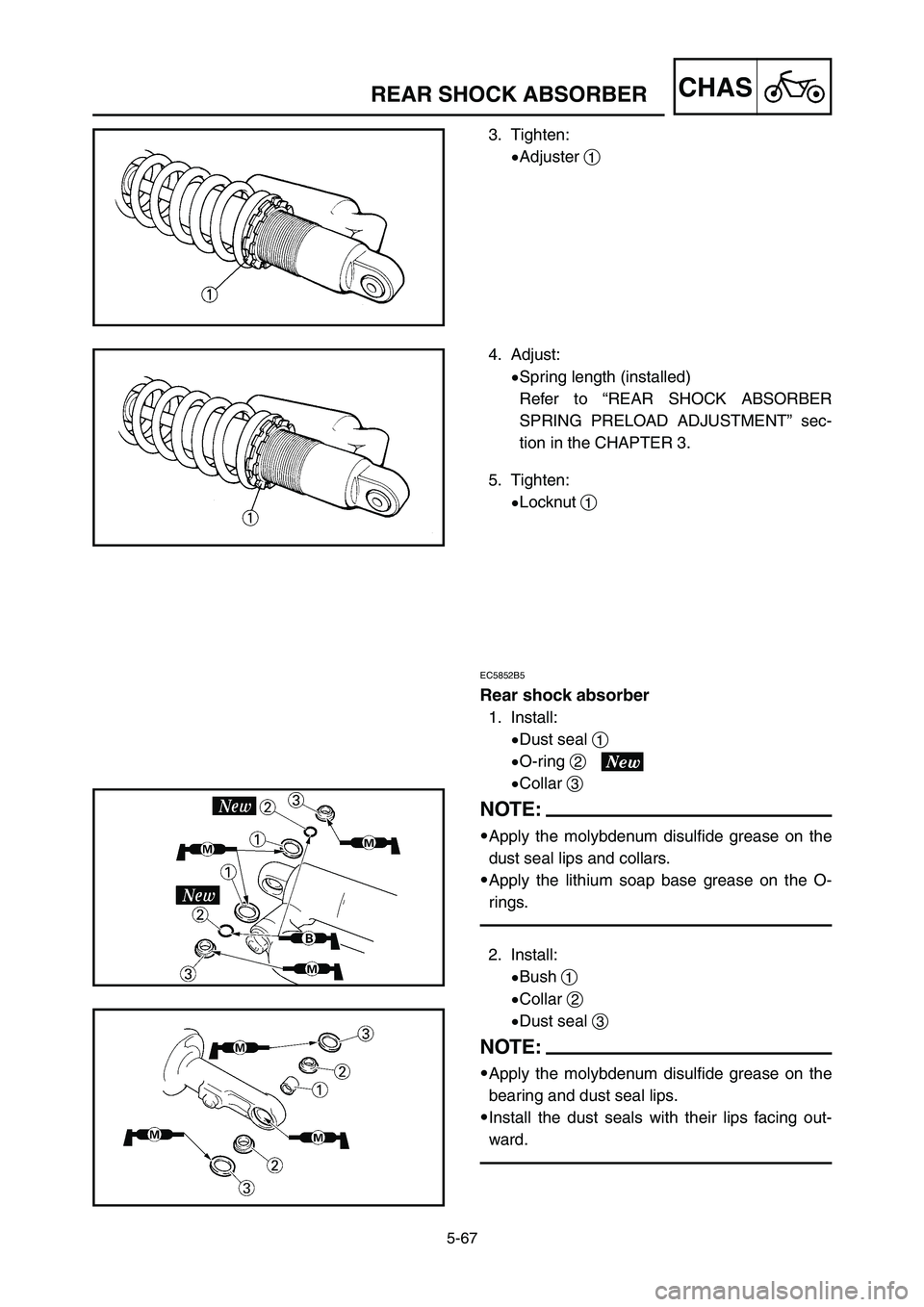

5-67
CHASREAR SHOCK ABSORBER
EC5852B5
Rear shock absorber
1. Install:
9Dust seal 1
9O-ring 2
9Collar 3
NOTE:
9Apply the molybdenum disulfide grease on the
dust seal lips and collars.
9Apply the lithium soap base grease on the O-
rings.
2. Install:
9Bush 1
9Collar 2
9Dust seal 3
NOTE:
9Apply the molybdenum disulfide grease on the
bearing and dust seal lips.
9Install the dust seals with their lips facing out-
ward.
4. Adjust:
9Spring length (installed)
Refer to “REAR SHOCK ABSORBER
SPRING PRELOAD ADJUSTMENT” sec-
tion in the CHAPTER 3.
5. Tighten:
9Locknut 1
3. Tighten:
9Adjuster 1
1P8-9-32-5d 4/5/06 5:59 PM Page 26

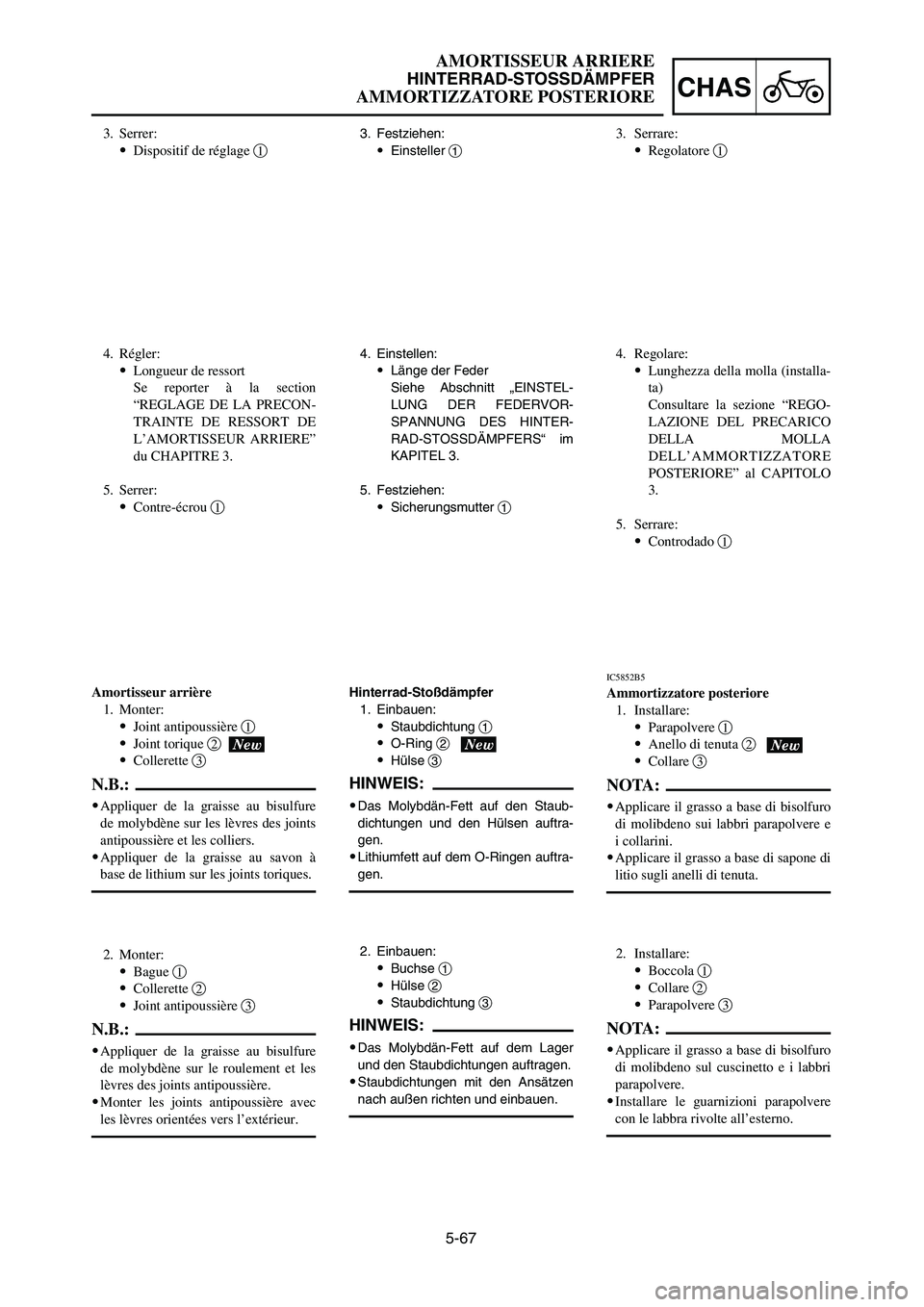

5-67
CHAS
AMORTISSEUR ARRIERE
HINTERRAD-STOSSDÄMPFER
AMMORTIZZATORE POSTERIORE
4. Einstellen:
9Länge der Feder
Siehe Abschnitt „EINSTEL-
LUNG DER FEDERVOR-
SPANNUNG DES HINTER-
RAD-STOSSDÄMPFERS“ im
KAPITEL 3.
5. Festziehen:
9Sicherungsmutter 14. Régler:
9Longueur de ressort
Se reporter à la section
“REGLAGE DE LA PRECON-
TRAINTE DE RESSORT DE
L’AMORTISSEUR ARRIERE”
du CHAPITRE 3.
5. Serrer:
9Contre-écrou 14. Regolare:
9Lunghezza della molla (installa-
ta)
Consultare la sezione “REGO-
LAZIONE DEL PRECARICO
DELLA MOLLA
DELL’AMMORTIZZATORE
POSTERIORE” al CAPITOLO
3.
5. Serrare:
9Controdado 1 3. Serrer:
9Dispositif de réglage 1
3. Festziehen:
9Einsteller 13. Serrare:
9Regolatore 1
Amortisseur arrière
1. Monter:
9Joint antipoussière 1
9Joint torique 2
9Collerette 3
N.B.:
9Appliquer de la graisse au bisulfure
de molybdène sur les lèvres des joints
antipoussière et les colliers.
9Appliquer de la graisse au savon à
base de lithium sur les joints toriques.
2. Monter:
9Bague 1
9Collerette 2
9Joint antipoussière 3
N.B.:
9Appliquer de la graisse au bisulfure
de molybdène sur le roulement et les
lèvres des joints antipoussière.
9Monter les joints antipoussière avec
les lèvres orientées vers l’extérieur.
Hinterrad-Stoßdämpfer
1. Einbauen:
9Staubdichtung 1
9O-Ring 2
9Hülse 3
HINWEIS:
9Das Molybdän-Fett auf den Staub-
dichtungen und den Hülsen auftra-
gen.
9Lithiumfett auf dem O-Ringen auftra-
gen.
2. Einbauen:
9Buchse 1
9Hülse 2
9Staubdichtung 3
HINWEIS:
9Das Molybdän-Fett auf dem Lager
und den Staubdichtungen auftragen.
9Staubdichtungen mit den Ansätzen
nach außen richten und einbauen.
IC5852B5
Ammortizzatore posteriore
1. Installare:
9Parapolvere 1
9Anello di tenuta 2
9Collare 3
NOTA:
9Applicare il grasso a base di bisolfuro
di molibdeno sui labbri parapolvere e
i collarini.
9Applicare il grasso a base di sapone di
litio sugli anelli di tenuta.
2. Installare:
9Boccola 1
9Collare 2
9Parapolvere 3
NOTA:
9Applicare il grasso a base di bisolfuro
di molibdeno sul cuscinetto e i labbri
parapolvere.
9Installare le guarnizioni parapolvere
con le labbra rivolte all’esterno.
1P8-9-32-5d 4/5/06 5:59 PM Page 27

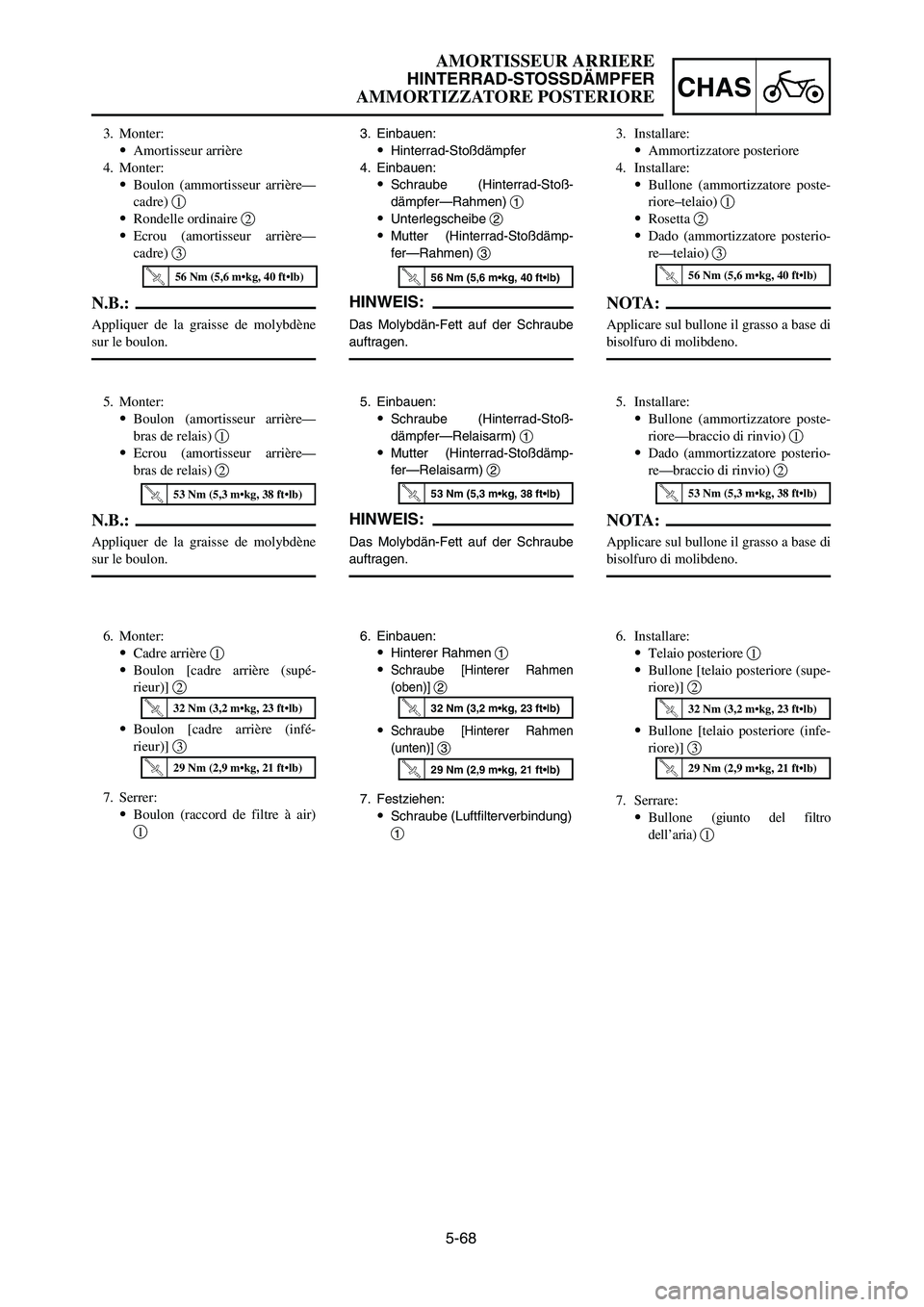

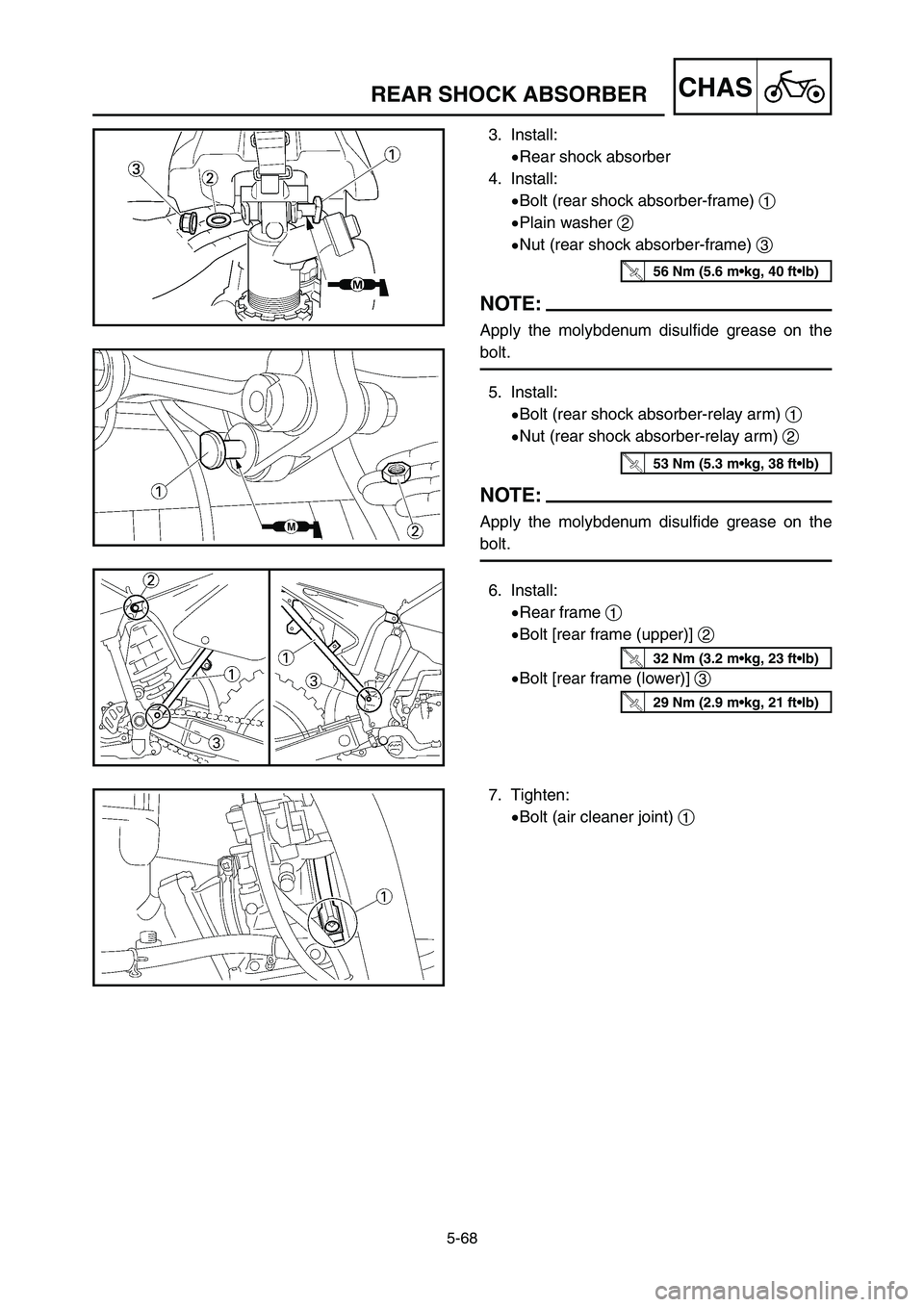

5-68
CHASREAR SHOCK ABSORBER
3. Install:
9Rear shock absorber
4. Install:
9Bolt (rear shock absorber-frame) 1
9Plain washer 2
9Nut (rear shock absorber-frame) 3
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
5. Install:
9Bolt (rear shock absorber-relay arm) 1
9Nut (rear shock absorber-relay arm) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
6. Install:
9Rear frame 1
9Bolt [rear frame (upper)] 2
9Bolt [rear frame (lower)] 3
7. Tighten:
9Bolt (air cleaner joint) 1
56 Nm (5.6 m•kg, 40 ft•lb)
53 Nm (5.3 m•kg, 38 ft•lb)
29 Nm (2.9 m•kg, 21 ft•lb)
32 Nm (3.2 m•kg, 23 ft•lb)
1P8-9-32-5d 4/5/06 5:59 PM Page 28

5-68
CHAS
AMORTISSEUR ARRIERE
HINTERRAD-STOSSDÄMPFER
AMMORTIZZATORE POSTERIORE
3. Einbauen:
9Hinterrad-Stoßdämpfer
4. Einbauen:
9Schraube (Hinterrad-Stoß-
dämpfer—Rahmen) 1
9Unterlegscheibe 2
9Mutter (Hinterrad-Stoßdämp-
fer—Rahmen) 3
HINWEIS:
Das Molybdän-Fett auf der Schraube
auftragen.
5. Einbauen:
9Schraube (Hinterrad-Stoß-
dämpfer—Relaisarm) 1
9Mutter (Hinterrad-Stoßdämp-
fer—Relaisarm) 2
HINWEIS:
Das Molybdän-Fett auf der Schraube
auftragen.
6. Einbauen:
9Hinterer Rahmen 1
9Schraube [Hinterer Rahmen
(oben)]
2
9Schraube [Hinterer Rahmen
(unten)]
3
7. Festziehen:
9Schraube (Luftfilterverbindung)
1
3. Monter:
9Amortisseur arrière
4. Monter:
9Boulon (ammortisseur arrière—
cadre) 1
9Rondelle ordinaire 2
9Ecrou (amortisseur arrière—
cadre) 3
N.B.:
Appliquer de la graisse de molybdène
sur le boulon.
5. Monter:
9Boulon (amortisseur arrière—
bras de relais) 1
9Ecrou (amortisseur arrière—
bras de relais) 2
N.B.:
Appliquer de la graisse de molybdène
sur le boulon.
6. Monter:
9Cadre arrière 1
9Boulon [cadre arrière (supé-
rieur)] 2
9Boulon [cadre arrière (infé-
rieur)] 3
7. Serrer:
9Boulon (raccord de filtre à air)
13. Installare:
9Ammortizzatore posteriore
4. Installare:
9Bullone (ammortizzatore poste-
riore–telaio) 1
9Rosetta 2
9Dado (ammortizzatore posterio-
re—telaio) 3
NOTA:
Applicare sul bullone il grasso a base di
bisolfuro di molibdeno.
5. Installare:
9Bullone (ammortizzatore poste-
riore—braccio di rinvio) 1
9Dado (ammortizzatore posterio-
re—braccio di rinvio) 2
NOTA:
Applicare sul bullone il grasso a base di
bisolfuro di molibdeno.
6. Installare:
9Telaio posteriore 1
9Bullone [telaio posteriore (supe-
riore)] 2
9Bullone [telaio posteriore (infe-
riore)] 3
7. Serrare:
9Bullone
(giunto del filtro
dell’aria)
1
32 Nm (3,2 m•kg, 23 ft•lb)32 Nm (3,2 m•kg, 23 ft•lb)32 Nm (3,2 m•kg, 23 ft•lb)
56 Nm (5,6 m•kg, 40 ft•lb)56 Nm (5,6 m•kg, 40 ft•lb)56 Nm (5,6 m•kg, 40 ft•lb)
53 Nm (5,3 m•kg, 38 ft•lb)53 Nm (5,3 m•kg, 38 ft•lb)53 Nm (5,3 m•kg, 38 ft•lb)
29 Nm (2,9 m•kg, 21 ft•lb)29 Nm (2,9 m•kg, 21 ft•lb)29 Nm (2,9 m•kg, 21 ft•lb)
1P8-9-32-5d 4/5/06 5:59 PM Page 29

EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1CDI unit
2“ENGINE STOP” button
3Ignition coil
4TPS (throttle position sensor)
5Solenoid valve
6Neutral switch (Except for USA and CDN)
7CDI magneto
8Spark plug
EC612000
WIRING DIAGRAM
6-1
ELECTRICAL COMPONENTS AND WIRING DIAGRAMELEC
COLOR CODE
B...................Black
L ...................Blue
O ..................Orange
R ..................Red
Sb.................Sky blue
Y...................YellowB/L................Black/Blue
B/R ...............Black/Red
B/W ..............Black/White
G/L ..............Green/Blue
G/W ..............Green/White
W/L...............White/Blue
W/R ..............White/Red
*1:Except for USA and CDN
1P8-9-32-6 4/6/06 3:00 PM Page 2

6-1
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
COMPONENTI ELETTRICI E SCHEMA ELETTRICOELEC
ELEKTRISCHE
EINRICHTUNGEN
ELEKTRISCHE BAUTEILE
UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1CDI-Einheit
2Motorstoppknopf „ENGINE STOP“
3Zündspule
4TPS (Drosselstellungssensor)
5Magnetventil
6Leerlaufschalter (Außer USA und
CDN)
7CDI-Magnetzünder
8Zündkerze
FARBENKODIERUNGB...........Schwarz
L ...........Blau
O ..........Orange
R...........Rot
Sb .........Himmelblau
Y ...........Gelb
B/L ........Schwarz/Blau
B/R .......Schwarz/Rot
B/W ......Schwarz/Weiß
G/L .......Grün/Blau
G/W ......Grün/Weiß
W/L .......Weiß/Blau
W/B ......Weiß/Rot
SCHALTPLAN
*1 Außer USA und CDN
PARTIE ELETRIQUE
COMPOSANTS
ELECTRIQUES ET
SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES1Bloc CDI
2Bouton d’arrêt du moteur “ENGINE
STOP”
3Bobine d’allumage
4TPS (capteur de position du papillon)
5Electrovanne
6Contacteur de point mort (Excepté pour
USA et CDN)
7Magnéto CDI
8Bougie
CODE DE COULEURB ..........Noir
L ..........Bleu
O ..........Orange
R ..........Rouge
Sb ........Bleu ciel
Y ..........Jaune
B/L ......Noir/Bleu
B/R ......Noir/Rouge
B/W ......Noir/Blanc
G/L ......Vert/Bleu
G/W ......Vert/Blanc
W/L ......Blanc/Bleu
W/R ......Blanc/Rouge
SCHEMA DE CABLAGE
*1 Excepté pour USA et CDN
IC600000
PARTE ELETTRICA
IC610000
COMPONENTI
ELETTRICI E SCHEMA
ELETTRICO
IC611000
COMPONENTI ELETTRICI1Unità CDI
2Pulsante “ARRESTO MOTORE”
3Bobina di accensione
4TPS (sensore di posizione gas)
5Elettrovalvola
6Interruttore folle (Tranne che per USA e
CDN)
7Magnete CDI
8Candela
CODICE CROMATICOB ..........Nero
L ..........Blu
O ..........Arancione
R ..........Rosso
Sb ........Azzurro
Y ..........Giallo
B/L ......Nero/Blu
B/R ......Nero/Rosso
B/W ......Nero/Bianco
G/L ......Verde/Blu
G/W ......Verde/Bianco
W/L ......Bianco/Blu
W/R ......Bianco/Rosso
IC612000
SCHEMA ELETTRICO
*1 Tranne che per USA e CDN
6
1P8-9-32-6 4/6/06 3:00 PM Page 3

6-2

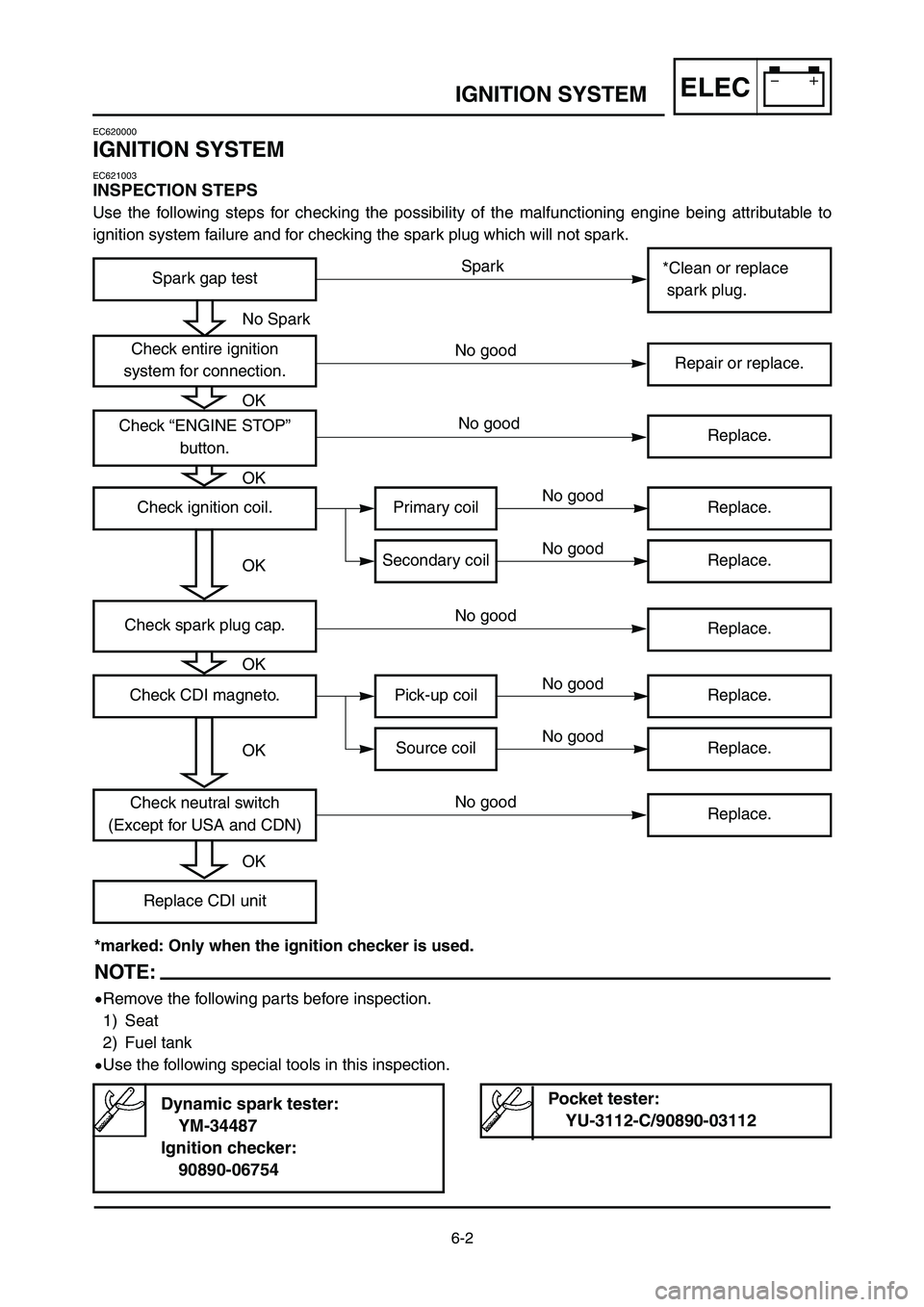

IGNITION SYSTEMELEC
EC620000
IGNITION SYSTEM
EC621003
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
*Clean or replace
spark plug.
Primary coil
Secondary coil
Repair or replace.
Spark
Check entire ignition
system for connection.
Spark gap test
No good
No good
No good
No good
No good
No good No Spark
Check “ENGINE STOP”
button.
Pick-up coil
Source coil
Check ignition coil.
Check CDI magneto.
Replace.
Replace.
Replace.
Replace.
Replace.
*marked: Only when the ignition checker is used.
NOTE:
9Remove the following parts before inspection.
1) Seat
2) Fuel tank
9Use the following special tools in this inspection.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754Pocket tester:
YU-3112-C/90890-03112
OK
OK
OK
OKReplace.
Check spark plug cap.No good
OK
No good
Replace.
Replace CDI unit
OK
Check neutral switch
(Except for USA and CDN)
1P8-9-32-6 4/6/06 3:00 PM Page 4
