YAMAHA YZ250LC 2007 Owners Manual

7-5
REGLAGE
EINSTELLUNG
REGISTRAZIONETUN

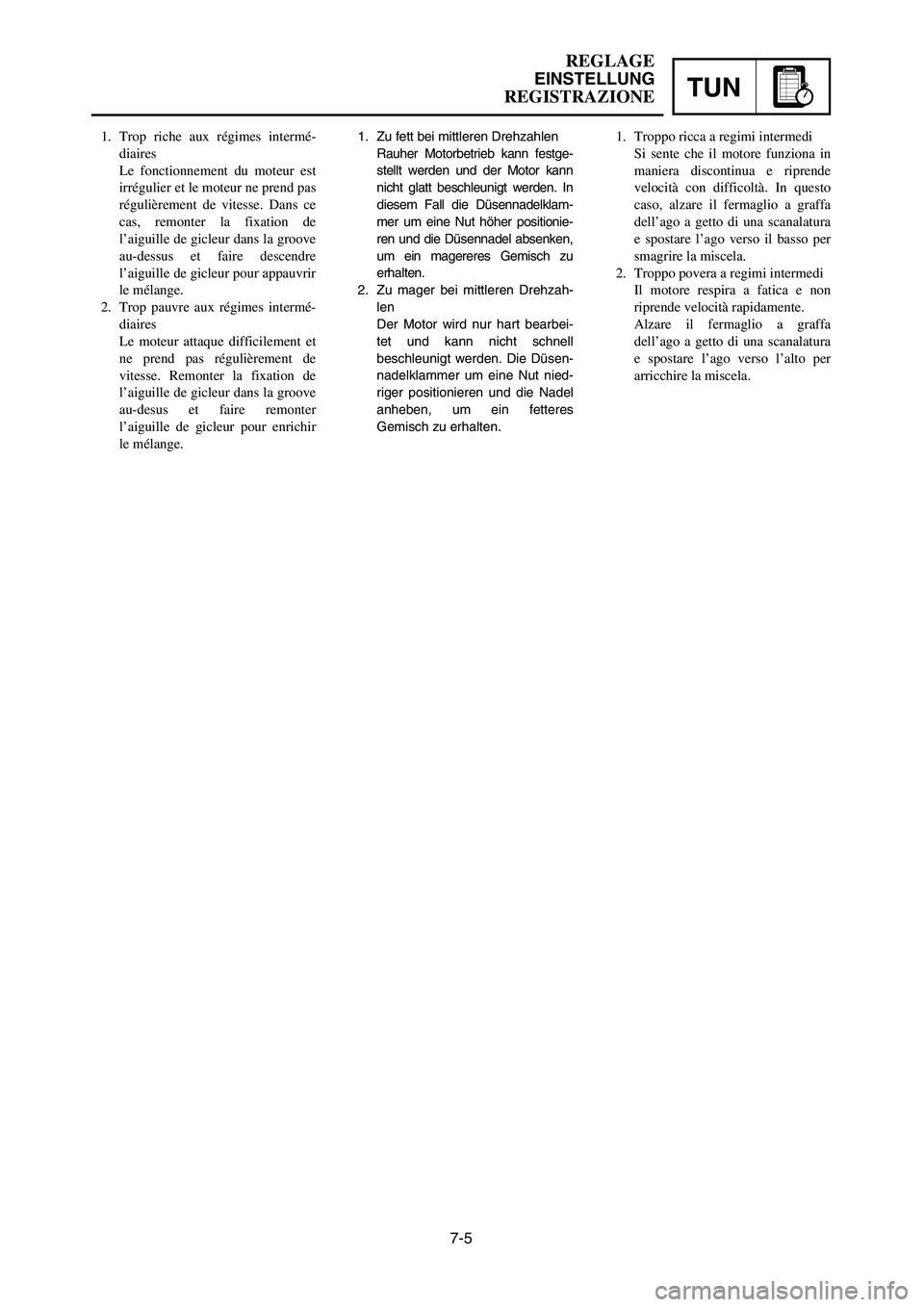

1. Trop riche aux régimes intermé-
diaires
Le fonctionnement du moteur est
irrégulier et le moteur ne prend pas
régulièrement de vitesse. Dans ce
cas, remonter la fixation de
l’aiguille de gicleur dans la groove
au-dessus et faire descendre
l’aiguille de gicleur pour appauvrir
le mélange.
2. Trop pauvre aux régimes intermé-
diaires
Le moteur attaque difficilement et
ne prend pas régulièrement de
vitesse. Remonter la fixation de
l’aiguille de gicleur dans la groove
au-desus et faire remonter
l’aiguille de gicleur pour enrichir
le mélange.1. Zu fett bei mittleren Drehzahlen
Rauher Motorbetrieb kann festge-
stellt werden und der Motor kann
nicht glatt beschleunigt werden. In
diesem Fall die Düsennadelklam-
mer um eine Nut höher positionie-
ren und die Düsennadel absenken,
um ein magereres Gemisch zu
erhalten.
2. Zu mager bei mittleren Drehzah-
len
Der Motor wird nur hart bearbei-
tet und kann nicht schnell
beschleunigt werden. Die Düsen-
nadelklammer um eine Nut nied-
riger positionieren und die Nadel
anheben, um ein fetteres
Gemisch zu erhalten.1. Troppo ricca a regimi intermedi
Si sente che il motore funziona in
maniera discontinua e riprende
velocità con difficoltà. In questo
caso, alzare il fermaglio a graffa
dell’ago a getto di una scanalatura
e spostare l’ago verso il basso per
smagrire la miscela.
2. Troppo povera a regimi intermedi
Il motore respira a fatica e non
riprende velocità rapidamente.
Alzare il fermaglio a graffa
dell’ago a getto di una scanalatura
e spostare l’ago verso l’alto per
arricchire la miscela.
1P8-9-32-7 4/28/06 3:47 PM Page 11

7-6
SETTINGTUN
EC719081
Jet needle adjustment
On the carburetors used in the YZ250, the main
nozzle is press-fitted, so it can not be replaced.
Therefore, carburetor setting requires the change
of the jet needle.
1. The jet needle setting parts, having the
same taper angle, are available in different
straight portion diameters and in different
taper starting positions.

N3EW - 3
Clip position
Diameter aof straight portion
Taper starting position b
ADifference in straight portion dia.
BDifference in taper starting position
cRich
dLean
2. Effects of changing the jet needle (reference)
9Diameter of straight portion
Changing the diameter of the straight por-
tion adjusts the air-fuel mixture when the
throttle is 1/8 to 1/4 open.
9Taper starting position

Rich N3EW-4th groove
N3CW-4th groove
N3EW-3rd groove
N3CW-3rd groove
Lean N3EW-2nd groove
Changing the taper starting position pro-
duces the same effect as changing the clip
position by 0.5 groove.

In case of being 0.5 groove leaner in rela-
tion to N3EW-3rd groove, choose N3CW-
3rd groove.
AIn case of being 0.5 groove leaner in relation
to N3EW-3rd groove.
aDifference of 0.5 groove
Standard jet needle N3EW
N3CW N3EW
å
a
1
122
3
345
45
0.5
0.5
0.5
0.5
1P8-9-32-7 4/28/06 3:47 PM Page 12

7-6
REGLAGE
EINSTELLUNG
REGISTRAZIONETUN
Düsennadel-Einstellung
An den beim Modell YZ250 verwende-
ten Vergasern ist der Hauptzerstäuber
eingepresst, so dass er nicht ausge-
tauscht werden kann. Die Vergaser-
einstellung erfordert daher ein Austau-
schen der Düsennadel.
1. Die Düsennadel-Einstellteile mit
dem gleichen Konuswinkel sind
in Ausführungen mit unterschied-
lichen Durchmessern des gera-
den Teils und mit unterschiedli-
chen Konusstartpositionen erhält-
lich.

N3EW-3
Klemmposition
Durchmesser ades gera-
den Teils
Konusstartposition b
AUnterschied beim Durchmesser
des geraden Teils
BUnterschied bei der Anfangsstel-
lung der Konizität
cFett
dMager
2. Wirkung des Austauschs der
Düsennadel (Hinweis)
9Durchmesser des geraden
Teils
Eine Änderung des Durchmes-
sers am geraden Teil reguliert
das Luft/Kraftstoffgemisch
wenn das Gas 1/8 bis 1/4
offen ist.
9Konusstartposition

Fett N3EW-Vierte Nut
N3CW-Vierte Nut
N3EW-Dritte Nut
N3CW-Dritte Nut
Mager N3EW-Zweite Nut
Eine Änderung der Anfangsstel-
lung der Konizität erzeugt die
gleiche Wirkung wie eine Ände-
rung der Neigungsstellung um
eine halbe Nut.

Falls um eine halbe Nut magerer
im Vergleich zu N3EW-3. Nut,
wählt man N3CW-3. Nut.
AFalls um eine halbe Nut magerer
im Vergleich zu N3EW-3. Nut.
aUnterschied der 0,5-Nut

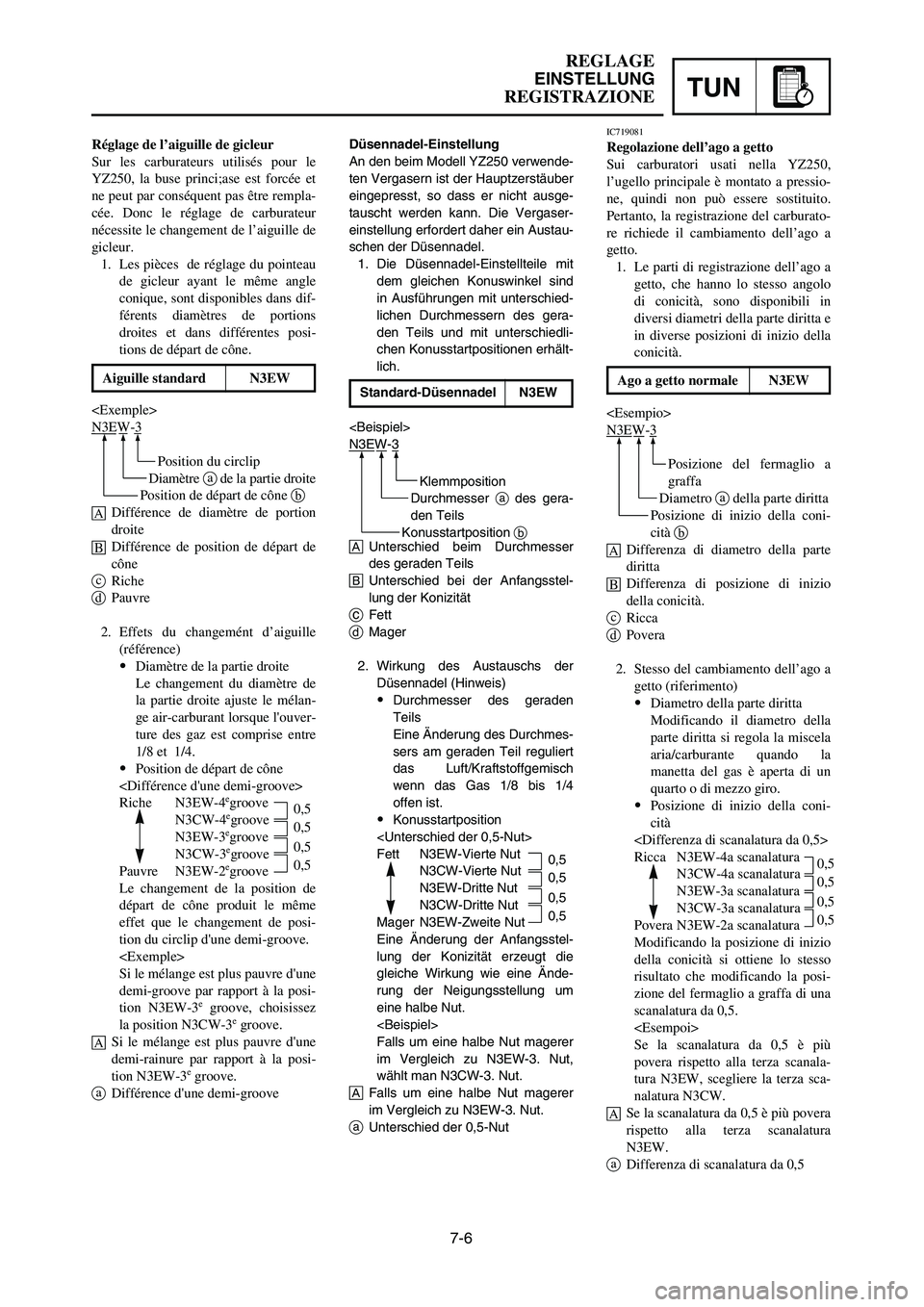

Réglage de l’aiguille de gicleur
Sur les carburateurs utilisés pour le
YZ250, la buse princi;ase est forcée et
ne peut par conséquent pas être rempla-
cée. Donc le réglage de carburateur
nécessite le changement de l’aiguille de
gicleur.
1. Les pièces de réglage du pointeau
de gicleur ayant le même angle
conique, sont disponibles dans dif-
férents diamètres de portions
droites et dans différentes posi-
tions de départ de cône.

N3EW-3
Position du circlip
Diamètre
ade la partie droite
Position de départ de cône b
ADifférence de diamètre de portion
droite
BDifférence de position de départ de
cône
cRiche
dPauvre
2. Effets du changemént d’aiguille
(référence)
9Diamètre de la partie droite
Le changement du diamètre de
la partie droite ajuste le mélan-
ge air-carburant lorsque l'ouver-
ture des gaz est comprise entre
1/8 et 1/4.
9Position de départ de cône

Riche N3EW-4
egroove
N3CW-4egroove
N3EW-3egroove
N3CW-3egroove
Pauvre N3EW-2egroove
Le changement de la position de
départ de cône produit le même
effet que le changement de posi-
tion du circlip d'une demi-groove.

Si le mélange est plus pauvre d'une
demi-groove par rapport à la posi-
tion N3EW-3
egroove, choisissez
la position N3CW-3egroove.
ASi le mélange est plus pauvre d'une
demi-rainure par rapport à la posi-
tion N3EW-3
egroove.
aDifférence d'une demi-groove
IC719081
Regolazione dell’ago a getto
Sui carburatori usati nella YZ250,
l’ugello principale è montato a pressio-
ne, quindi non può essere sostituito.
Pertanto, la registrazione del carburato-
re richiede il cambiamento dell’ago a
getto.
1. Le parti di registrazione dell’ago a
getto, che hanno lo stesso angolo
di conicità, sono disponibili in
diversi diametri della parte diritta e
in diverse posizioni di inizio della
conicità.

N3EW-3
Posizione del fermaglio a
graffa
Diametro adella parte diritta
Posizione di inizio della coni-
cità b
ADifferenza di diametro della parte
diritta
BDifferenza di posizione di inizio
della conicità.
cRicca
dPovera
2. Stesso del cambiamento dell’ago a
getto (riferimento)
9Diametro della parte diritta
Modificando il diametro della
parte diritta si regola la miscela
aria/carburante quando la
manetta del gas è aperta di un
quarto o di mezzo giro.
9Posizione di inizio della coni-
cità

Ricca N3EW-4a scanalatura
N3CW-4a scanalatura
N3EW-3a scanalatura
N3CW-3a scanalatura
Povera N3EW-2a scanalatura
Modificando la posizione di inizio
della conicità si ottiene lo stesso
risultato che modificando la posi-
zione del fermaglio a graffa di una
scanalatura da 0,5.

Se la scanalatura da 0,5 è più
povera rispetto alla terza scanala-
tura N3EW, scegliere la terza sca-
nalatura N3CW.
ASe la scanalatura da 0,5 è più povera
rispetto alla terza scanalatura
N3EW.
aDifferenza di scanalatura da 0,5 Aiguille standard N3EW
Standard-Düsennadel N3EWAgo a getto normale N3EW
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,50,5
0,5
0,5
0,5
1P8-9-32-7 4/28/06 3:47 PM Page 13

7-7
SETTINGTUN
EC71B011
Relationship with throttle opening
The flow of the fuel through the carburetor main
system is controlled by the main jet and then, it is
further regulated by the area between the main
nozzle and the jet needle. On the relationship
between the fuel flow and the throttle opening,
the fuel flow relates to the jet needle straight por-
tion diameter around 1/8 to 1/4 throttle opening,
whereas around 1/4 to 1/1 throttle opening it
relates to the taper starting position and to the
clip position.
Therefore, the fuel flow is balanced at each stage
of throttle opening by the combination of the jet
needle straight portion diameter, taper starting
position and clip position.

N3EW-3rd groove
N3EW-4th groove
N3EJ-3rd groove
N8RW-3rd groove
åLean (larger diameter)
∫Rich (smaller diameter)
11/8 throttle
21/4 throttle
31/2 throttle
41/1 throttle
aMain nozzle
1P8-9-32-7 4/28/06 3:47 PM Page 14

7-7
REGLAGE
EINSTELLUNG
REGISTRAZIONETUN
Zusammenhang mit der Drosselöff-
nung
Die durch das Vergaser-Hauptsystem
strömende Kraftstoffmenge wird durch
die Hauptdüse geregelt und danach
weiter durch die Fläche zwischen dem
Hauptzerstäuber und der Düsennadel
kontrolliert. Über den Zusammenhang
zwischen dem Kraftstofffluss und der
Drosselöffnung ist zu sagen, dass der
Kraftstofffluss beim Durchmesser des
geraden Teils der Düsennadel etwa
1/8 bis 1/4 der Drosselöffnung und bei
der Konusstartposition und der Klem-
menposition etwa 1/4 bis 1/1 der
Drosselöffnung entspricht.
Daher wird der Kraftstofffluss an jeder
Stufe der Drosselöffnung durch die
Kombination des Durchmessers des
geraden, Teils der Düsennadel, des
Konusstartteils und der Klemmenposi-
tion ausgeglichen.

N3EW-Dritte Nut
N3EW-Vierte Nut
N3EJ-Dritte Nut
N8RW-Dritte Nut
AMager (Größerer Durchmesser)
BFett (Kleinerer Durchmesser)
11/8 Gas
21/4 Gas
31/2 Gas
41/1 Gas
aHauptzerstäuber

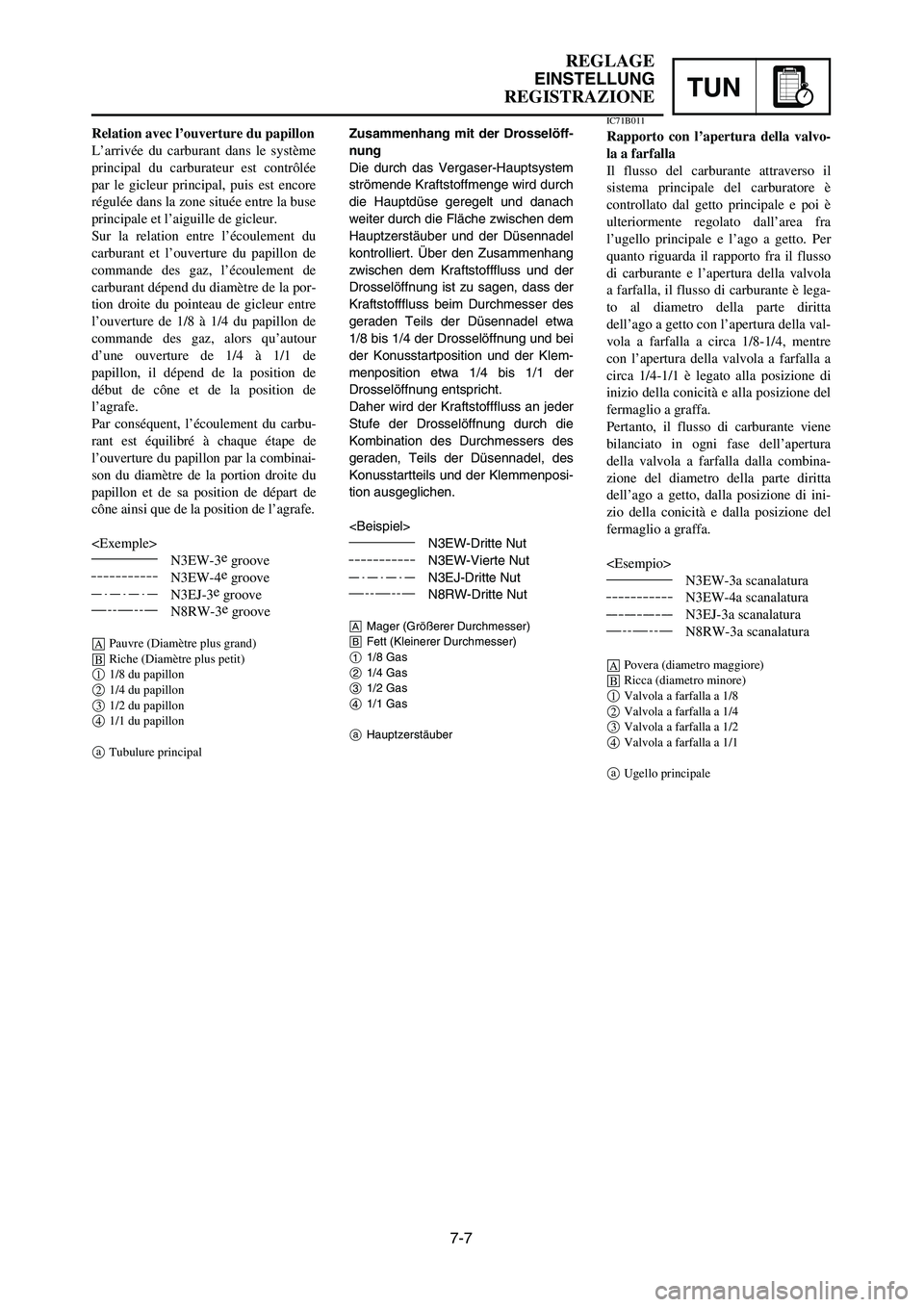

Relation avec l’ouverture du papillon
L’arrivée du carburant dans le système
principal du carburateur est contrôlée
par le gicleur principal, puis est encore
régulée dans la zone située entre la buse
principale et l’aiguille de gicleur.
Sur la relation entre l’écoulement du
carburant et l’ouverture du papillon de
commande des gaz, l’écoulement de
carburant dépend du diamètre de la por-
tion droite du pointeau de gicleur entre
l’ouverture de 1/8 à 1/4 du papillon de
commande des gaz, alors qu’autour
d’une ouverture de 1/4 à 1/1 de
papillon, il dépend de la position de
début de cône et de la position de
l’agrafe.
Par conséquent, l’écoulement du carbu-
rant est équilibré à chaque étape de
l’ouverture du papillon par la combinai-
son du diamètre de la portion droite du
papillon et de sa position de départ de
cône ainsi que de la position de l’agrafe.

N3EW-3e
groove
N3EW-4e
groove
N3EJ-3e
groove
N8RW-3e
groove
APauvre (Diamètre plus grand)
BRiche (Diamètre plus petit)
11/8 du papillon
21/4 du papillon
31/2 du papillon
41/1 du papillon
aTubulure principal
IC71B011
Rapporto con l’apertura della valvo-
la a farfalla
Il flusso del carburante attraverso il
sistema principale del carburatore è
controllato dal getto principale e poi è
ulteriormente regolato dall’area fra
l’ugello principale e l’ago a getto. Per
quanto riguarda il rapporto fra il flusso
di carburante e l’apertura della valvola
a farfalla, il flusso di carburante è lega-
to al diametro della parte diritta
dell’ago a getto con l’apertura della val-
vola a farfalla a circa 1/8-1/4, mentre
con l’apertura della valvola a farfalla a
circa 1/4-1/1 è legato alla posizione di
inizio della conicità e alla posizione del
fermaglio a graffa.
Pertanto, il flusso di carburante viene
bilanciato in ogni fase dell’apertura
della valvola a farfalla dalla combina-
zione del diametro della parte diritta
dell’ago a getto, dalla posizione di ini-
zio della conicità e dalla posizione del
fermaglio a graffa.

N3EW-3a scanalatura
N3EW-4a scanalatura
N3EJ-3a scanalatura
N8RW-3a scanalatura
APovera (diametro maggiore)
BRicca (diametro minore)
1Valvola a farfalla a 1/8
2Valvola a farfalla a 1/4
3Valvola a farfalla a 1/2
4Valvola a farfalla a 1/1
aUgello principale
1P8-9-32-7 4/28/06 3:47 PM Page 15

7-8
SETTINGTUN
EC71Q000

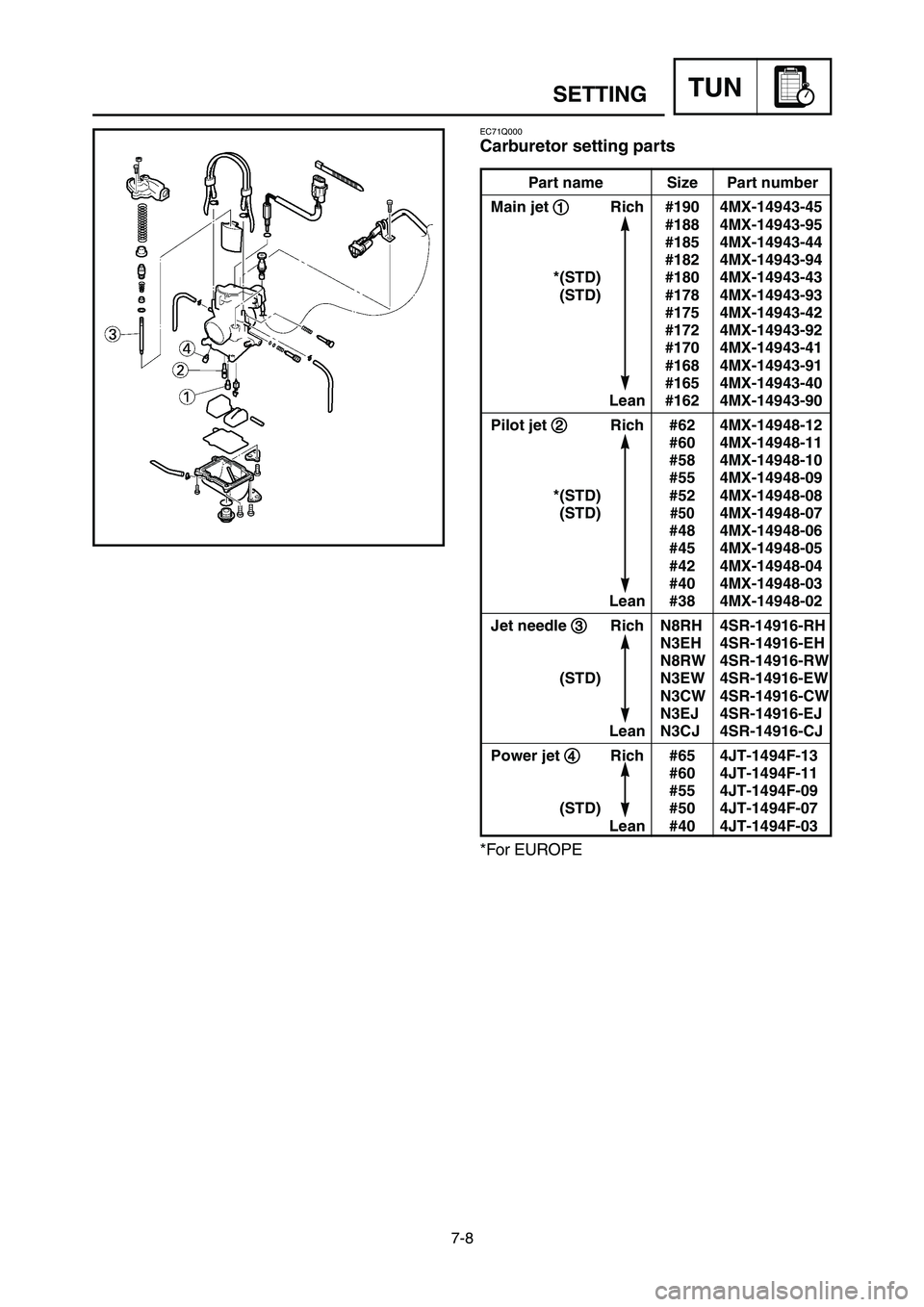

Carburetor setting parts
Part name Size Part number
Main jet 1 1
Rich #190 4MX-14943-45
#188 4MX-14943-95
#185 4MX-14943-44
#182 4MX-14943-94
*(STD) #180 4MX-14943-43
(STD) #178 4MX-14943-93
#175 4MX-14943-42
#172 4MX-14943-92
#170 4MX-14943-41
#168 4MX-14943-91
#165 4MX-14943-40
Lean #162 4MX-14943-90
Pilot jet 2 2
Rich #62 4MX-14948-12
#60 4MX-14948-11
#58 4MX-14948-10
#55 4MX-14948-09
*(STD) #52 4MX-14948-08
(STD)
#504MX-14948-07
#48 4MX-14948-06
#45 4MX-14948-05
#42 4MX-14948-04
#40 4MX-14948-03
Lean #38 4MX-14948-02
Jet needle 3 3
Rich N8RH 4SR-14916-RH
N3EH 4SR-14916-EH
N8RW 4SR-14916-RW
(STD) N3EW 4SR-14916-EW
N3CW 4SR-14916-CW
N3EJ 4SR-14916-EJ
Lean N3CJ 4SR-14916-CJ
Power jet 4 4
Rich #65 4JT-1494F-13
#60 4JT-1494F-11
#55 4JT-1494F-09
(STD) #50 4JT-1494F-07
Lean #40 4JT-1494F-03
*For EUROPE
1P8-9-32-7 4/28/06 3:47 PM Page 16

7-8
REGLAGE
EINSTELLUNG
REGISTRAZIONETUN

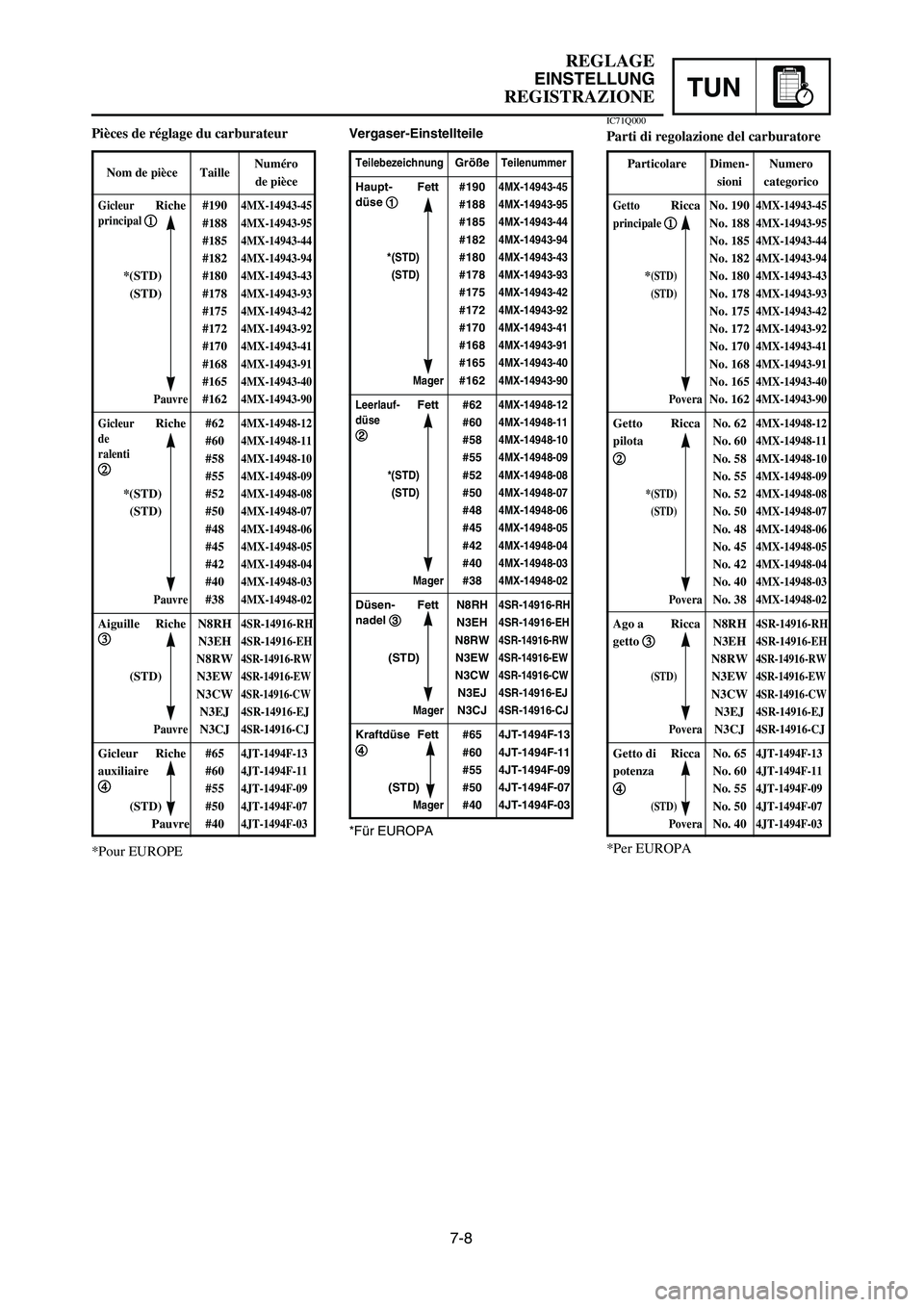

Vergaser-Einstellteile
*Für EUROPA
*Per EUROPA Pièces de réglage du carburateur
IC71Q000
Parti di regolazione del carburatore
Nom de pièce TailleNuméro
de pièce
Gicleur Riche #1904MX-14943-45
principal 1 1
#1884MX-14943-95
#1854MX-14943-44
#1824MX-14943-94
*(STD) #1804MX-14943-43
(STD) #1784MX-14943-93
#1754MX-14943-42
#1724MX-14943-92
#1704MX-14943-41
#1684MX-14943-91
#1654MX-14943-40
Pauvre
#1624MX-14943-90
Gicleur
Riche #624MX-14948-12
de
#604MX-14948-11
ralenti
#584MX-14948-102 2
#554MX-14948-09
*(STD) #524MX-14948-08
(STD) #504MX-14948-07
#484MX-14948-06
#454MX-14948-05
#424MX-14948-04
#404MX-14948-03
Pauvre
#384MX-14948-02
Aiguille Riche N8RH4SR-14916-RH3 3
N3EH4SR-14916-EH
N8RW4SR-14916-RW
(STD) N3EW4SR-14916-EW
N3CW4SR-14916-CW
N3EJ4SR-14916-EJ
Pauvre
N3CJ4SR-14916-CJ
Gicleur Riche #654JT-1494F-13
auxiliaire #604JT-1494F-114 4
#554JT-1494F-09
(STD) #504JT-1494F-07
Pauvre #404JT-1494F-03
Particolare Dimen- Numero
sioni categorico
Getto Ricca No. 1904MX-14943-45
principale
1 1
No. 1884MX-14943-95
No. 1854MX-14943-44
No. 1824MX-14943-94
*(STD)No. 1804MX-14943-43
(STD)No. 1784MX-14943-93
No. 1754MX-14943-42
No. 1724MX-14943-92
No. 1704MX-14943-41
No. 1684MX-14943-91
No. 1654MX-14943-40
Povera
No. 1624MX-14943-90
Getto Ricca No. 624MX-14948-12
pilota No. 604MX-14948-11
2 2
No. 584MX-14948-10
No. 554MX-14948-09
*(STD)No. 524MX-14948-08
(STD)No. 504MX-14948-07
No. 484MX-14948-06
No. 454MX-14948-05
No. 424MX-14948-04
No. 404MX-14948-03
Povera
No. 384MX-14948-02
Ago a Ricca N8RH4SR-14916-RH
getto 3 3
N3EH4SR-14916-EH
N8RW4SR-14916-RW
(STD)N3EW4SR-14916-EW
N3CW4SR-14916-CW
N3EJ4SR-14916-EJ
Povera
N3CJ4SR-14916-CJ
Getto di Ricca No. 654JT-1494F-13
potenza No. 604JT-1494F-11
4 4
No. 554JT-1494F-09
(STD)No. 504JT-1494F-07
Povera
No. 404JT-1494F-03
TeilebezeichnungGrößeTeilenummer
Haupt- Fett #1904MX-14943-45düse 1 1
#1884MX-14943-95
#1854MX-14943-44
#1824MX-14943-94
*(STD)#1804MX-14943-43
(STD)
#1784MX-14943-93
#1754MX-14943-42
#1724MX-14943-92
#1704MX-14943-41
#1684MX-14943-91
#1654MX-14943-40
Mager
#1624MX-14943-90
Leerlauf-
Fett #624MX-14948-12
düse
#604MX-14948-112 2
#584MX-14948-10
#554MX-14948-09
*(STD)
#524MX-14948-08
(STD)
#504MX-14948-07
#484MX-14948-06
#454MX-14948-05
#424MX-14948-04
#404MX-14948-03
Mager
#384MX-14948-02
Düsen- Fett N8RH4SR-14916-RHnadel 3 3
N3EH4SR-14916-EH
N8RW4SR-14916-RW
(STD) N3EW4SR-14916-EW
N3CW4SR-14916-CW
N3EJ4SR-14916-EJ
Mager
N3CJ4SR-14916-CJ
Kraftdüse Fett #654JT-1494F-134 4
#604JT-1494F-11
#554JT-1494F-09
(STD) #504JT-1494F-07
Mager#404JT-1494F-03
*Pour EUROPE
1P8-9-32-7 4/28/06 3:47 PM Page 17

7-9
SETTINGTUN
EC71D021
Examples of carburetor setting depending on symptom
Symptom Setting Checking
At full throttle Increase main jet calibration No. Discoloration of spark plug
Hard breathing (Gradually) If tan color, it is in good condition.
Shearing noise If can not be normalized:
Whitish spark plug Clogged float valve seat
Clogged fuel hose
Lean mixture Clogged fuel cock
At full-throttle Decrease main jet calibration No. Discoloration of spark plug
Stop of speed pick-up (Gradually) If tan color, it is in good condition.
Slow speed pick-up *In case of racing slight enrichment If not effect:
Slow response of mixture reduces engine trouble. Clogged air cleaner
Sooty spark plug Fuel overflow from carburetor
Rich mixture
Lean mixture Lower jet needle clip position.
(1 groove down)
Rich mixture Raise jet needle clip position.
(1 groove up)
1/4~3/4 throttle Lower jet needle clip position.
Hard breathing (1 groove down)
Lack of speed
1/4~1/2 throttle Raise jet needle clip position. Clip position indicates the position of
Slow speed pick-up (1 groove up) jet needle groove, to which the clip is
White smoke fitted. The position is numbered from
Poor acceleration the top.
Leaner
(Standard)
Richer


EC71C030

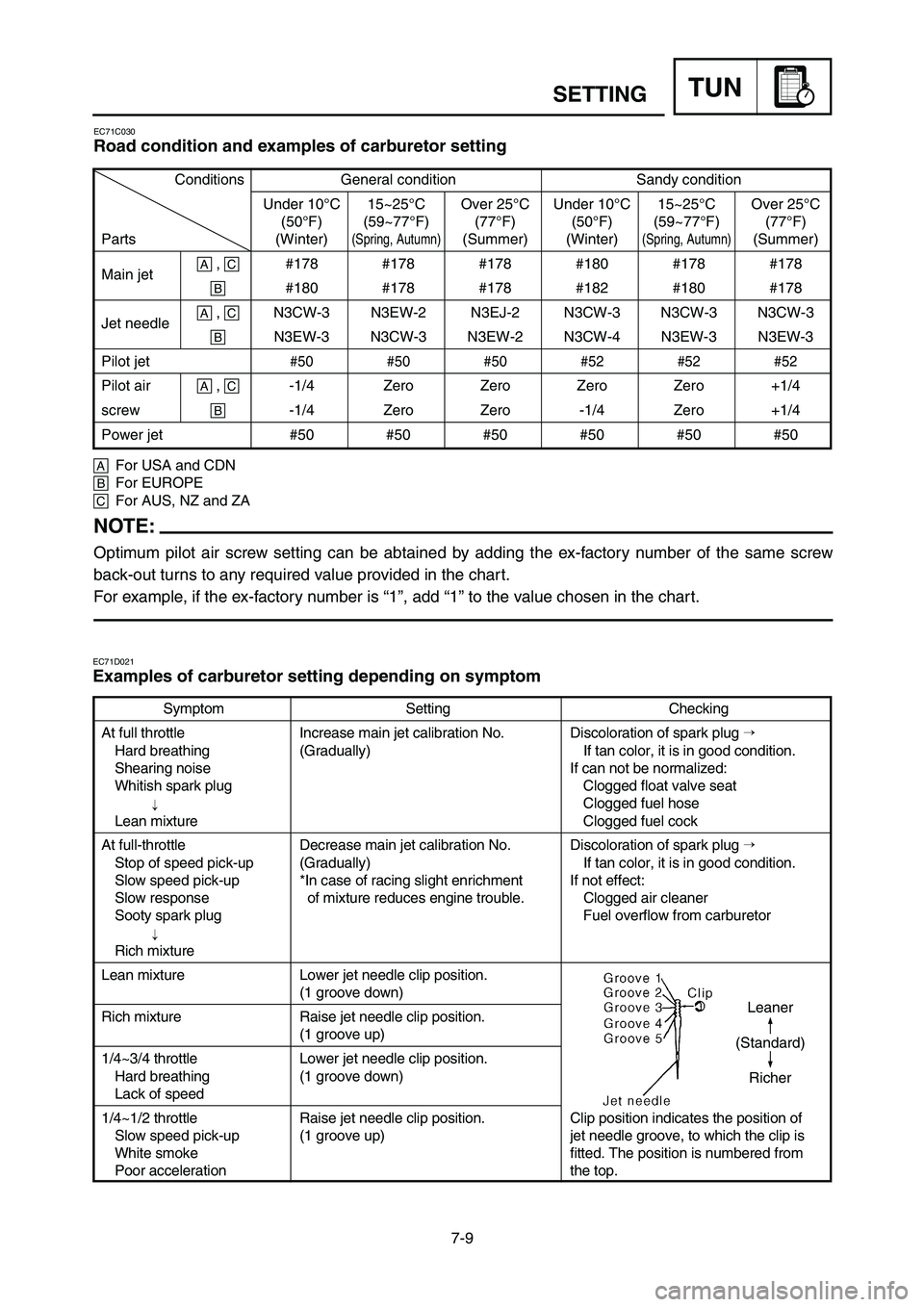

Road condition and examples of carburetor setting
åFor USA and CDN
∫For EUROPE
çFor AUS, NZ and ZA
NOTE:
Optimum pilot air screw setting can be abtained by adding the ex-factory number of the same screw
back-out turns to any required value provided in the chart.
For example, if the ex-factory number is “1”, add “1” to the value chosen in the chart.
Conditions General condition Sandy condition
Under 10°C 15~25°C Over 25°C Under 10°C 15~25°C Over 25°C
(50°F) (59~77°F) (77°F) (50°F) (59~77°F) (77°F)
Parts (Winter)(Spring, Autumn)(Summer) (Winter)(Spring, Autumn)(Summer)
Main jetå, ç#178 #178 #178 #180 #178 #178
∫#180 #178 #178 #182 #180 #178
Jet needleå, çN3CW-3 N3EW-2 N3EJ-2 N3CW-3 N3CW-3 N3CW-3
∫N3EW-3 N3CW-3 N3EW-2 N3CW-4 N3EW-3 N3EW-3
Pilot jet#50 #50 #50 #52 #52 #52
Pilot air å, ç-1/4 Zero Zero Zero Zero +1/4
screw ∫-1/4 Zero Zero -1/4 Zero +1/4
Power jet #50 #50 #50 #50 #50 #50
1P8-9-32-7 4/28/06 3:47 PM Page 18

7-10
SETTINGTUN
Symptom Setting Checking
0~1/4 throttle Use jet needle having a smaller Number of turns-back
Hard breathing diameter. Correct properly
Speed down Overflow from carburetor
0~1/4 throttle Use jet needle having a larger
Poor acceleration diameter.
White smoke
Unstable at low speeds Lower jet needle clip position.
Pinking noise (1 groove down)
Turn in pilot air screw.
Poor response at extremely Reduce pilot jet calibration No. Dragging brake
low speed Turn out pilot air screw. Overflow from carburetor
If not effect, reverse the above
procedures.
Poor response in the Raise jet needle clip position.
range of low to If no effect, reverse the above
intermediate speeds procedures.
Poor response when Check overall settings. Check air cleaner for fouling.
throttle is opened quickly Use main jet having lower
calibration No.
Raise jet needle clip position.
(1 groove up)
If no effect, reverse the above
procedures.
Poor engine operation Turn in pilot air screw. Check throttle valve operation.
This should be taken simply for an example.
It is necessary to set the carburetor while
checking the operating conditions of the
engine and discoloration of spark plugs.
Normally, carburetor setting is made by
means of the main jet, needle clip position,
pilot jet and pilot air screw. If the result of set-
ting is still unsatisfactory, it is advisable to
change the sizes of the jet needle.
1P8-9-32-7 4/28/06 3:47 PM Page 19

7-9
REGLAGETUN

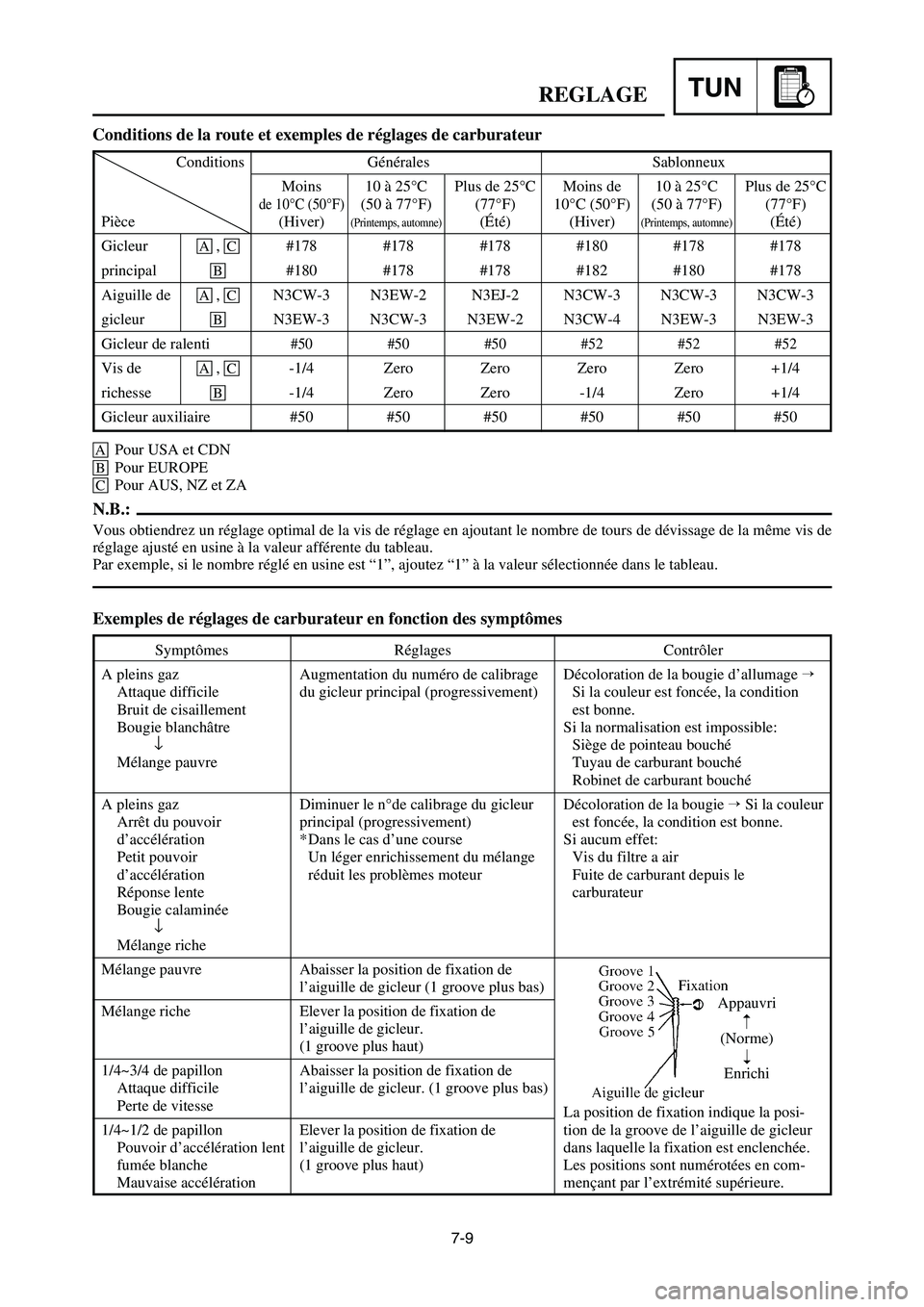

Conditions de la route et exemples de réglages de carburateur
Exemples de réglages de carburateur en fonction des symptômes
Symptômes
A pleins gaz
Attaque difficile
Bruit de cisaillement
Bougie blanchâtre
↓
Mélange pauvre
A pleins gaz
Arrêt du pouvoir
d’accélération
Petit pouvoir
d’accélération
Réponse lente
Bougie calaminée
↓
Mélange riche
Mélange pauvre
Mélange riche
1/4~3/4 de papillon
Attaque difficile
Perte de vitesse
1/4~1/2 de papillon
Pouvoir d’accélération lent
fumée blanche
Mauvaise accélérationRéglages
Augmentation du numéro de calibrage
du gicleur principal (progressivement)
Diminuer le n°de calibrage du gicleur
principal (progressivement)
* Dans le cas d’une course
Un léger enrichissement du mélange
réduit les problèmes moteur
Abaisser la position de fixation de
l’aiguille de gicleur (1 groove plus bas)
Elever la position de fixation de
l’aiguille de gicleur.
(1 groove plus haut)
Abaisser la position de fixation de
l’aiguille de gicleur. (1 groove plus bas)
Elever la position de fixation de
l’aiguille de gicleur.
(1 groove plus haut)Contrôler
Décoloration de la bougie d’allumage
Si la couleur est foncée, la condition
est bonne.
Si la normalisation est impossible:
Siège de pointeau bouché
Tuyau de carburant bouché
Robinet de carburant bouché
Décoloration de la bougie Si la couleur
est foncée, la condition est bonne.
Si aucum effet:
Vis du filtre a air
Fuite de carburant depuis le
carburateur
La position de fixation indique la posi-
tion de la groove de l’aiguille de gicleur
dans laquelle la fixation est enclenchée.
Les positions sont numérotées en com-
mençant par l’extrémité supérieure.
åPour USA et CDN
∫Pour EUROPE
çPour AUS, NZ et ZA
N.B.:
Vous obtiendrez un réglage optimal de la vis de réglage en ajoutant le nombre de tours de dévissage de la même vis de
réglage ajusté en usine à la valeur afférente du tableau.
Par exemple, si le nombre réglé en usine est “1”, ajoutez “1” à la valeur sélectionnée dans le tableau.
Appauvri
(Norme)
Enrichi
➝
➝
Conditions Générales Sablonneux
Moins 10 à 25°C Plus de 25°C Moins de 10 à 25°C Plus de 25°C
de 10°C (50°F)(50 à 77°F) (77°F) 10°C (50°F) (50 à 77°F) (77°F)
Pièce (Hiver)(Printemps, automne)(Été) (Hiver)(Printemps, automne)(Été)
Gicleur å, ç#178 #178 #178 #180 #178 #178
principal∫#180 #178 #178 #182 #180 #178
Aiguille deå, çN3CW-3 N3EW-2 N3EJ-2 N3CW-3 N3CW-3 N3CW-3
gicleur∫N3EW-3 N3CW-3 N3EW-2 N3CW-4 N3EW-3 N3EW-3
Gicleur de ralenti#50 #50 #50 #52 #52 #52
Vis de å, ç-1/4 Zero Zero Zero Zero +1/4
richesse∫-1/4 Zero Zero -1/4 Zero +1/4
Gicleur auxiliaire #50 #50 #50 #50 #50 #50
1P8-9-32-7 4/28/06 3:47 PM Page 20
