Page 518 of 633
5 - 44
CHASHANDLEBAR
8. Install:
Master cylinder 1
Master cylinder bracket 2
Bolt (master cylinder bracket) 3
NOTE:
Install the bracket so that the arrow mark a
faces upward.
First tighten the bolt on the upper side of the
master cylinder bracket, and then tighten the
bolt on the lower side.
9. Install:
“ENGINE STOP” button 1
Clutch lever holder 2
Bolt (clutch lever holder) 3
Decompression lever holder 4
Bolt (decompression lever holder) 5
Clamp 6
NOTE:
The “ENGINE STOP” button, clutch lever
holder, decompression lever holder and
clamp should be installed according to the
dimensions shown.
Pass the “ENGINE STOP” button lead in the
middle of the clutch holder.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
10. Install:
Clutch cable 1
Decompression cable 2
NOTE:
Apply the lithium soap base grease on the
clutch cable end and decompression cable
end.
B
2
1
11. Adjust:
Clutch lever free play
Refer to “CLUTCH ADJUSTMENT”
section in the CHAPTER 3.
Decompression lever free play
Refer to “DECOMPRESSION LEVER
ADJUSTMENT” section in the CHAP-
TER 3.
Page 519 of 633
5 - 44
CHAS
GUIDON
LENKER
8. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halterung 2
Schraube (Hauptbremszylinder-Halte-
rung) 3
HINWEIS:
Die Halterung mit nach oben gerichteter
Pfeilmarkierung a einbauen.
Zuerst die oberen, dann die unteren Halte-
rungsschrauben festziehen.
9. Montieren:
Motorstoppschalter “ENGINE STOP” 1
Kupplungshebel-Halterung 2
Schraube (Halterung) 3
Dekompressionshebel-Halterung 4
Schraube (Dekompressionshebel-Hal-
terung) 5
Kabelbinder 6
HINWEIS:
Motorstoppschalter, Kupplungshebel-Halte-
rung, Dekompressionshebel-Halterung und
Kabelbinder gemäß den in der Abbildung ge-
zeigten Abmessungen montieren.
Das Motorstoppschalter-Kabel mittig durch
die Kupplungshebel-Halterung führen.
10. Montieren:
Kupplungszug 1
Dekompressionszug 2
HINWEIS:
Lithiumfett auf die Enden des Kupplungsseil-
zugs und des Dekompressionsseilzugs auftra-
gen.
T R..9 Nm (0,9 m · kg)
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
11. Einstellen:
Kupplungszugspiel
Siehe unter “KUPPLUNG EINSTEL-
LEN” im KAPITEL 3.
Dekompressionszugspiel am
Hebeldrehpunkt
Siehe unter “EINSTELLUNG DES
DEKOMPRESSIONSHEBELS” im
KAPITEL 3. 8. Monter:
Maître-cylindre 1
Demi-palier de fixation de maître-cylindre 2
Boulon (demi-palier de fixation) 3
N.B.:
Reposer la support pour que la flèche a soit diri-
gée vers le haut.
Serrer d’abord le boulon sur le côté supérieur du
demi-palier de fixation de maître-cylindre, puis
serrer le boulon sur le côté inférieur.
9. Monter:
Bouton d’arrêt du moteur “ENGINE
STOP” 1
Support de levier d’embrayage 2
Boulon (support de levier d’embrayage) 3
Support du levier de décompresseur 4
Boulon (support du levier de décompres-
seur) 5
Bride 6
N.B.:
Le bouton d’arrêt du moteur “ENGINE STOP”,
le support de levier d’embrayage, le support du
levier de décompression et l’attache en plastique
doivent être installés en respectant les dimensions
indiquées.
Faire passer le fil de bouton d’arrêt du moteur
“ENGINE STOP” au centre du support
d’embrayage.
10. Monter:
Câble d’embrayage 1
Câble de décompression 2
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble d’embrayage et l’extrémité du
câble de décompression.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
11. Régler:
Jeu du levier d’embrayage
Se reporter à la section “REGLAGE DE
L’EMBRAYAGE” du CHAPITRE 3.
Jeu au levier de décompression
Se reporter à la section “REGLAGE DU
LEVIER DE DECOMPRESSION” du
CHAPITRE 3.
Page 522 of 633
5 - 46
CHAS
EC560000

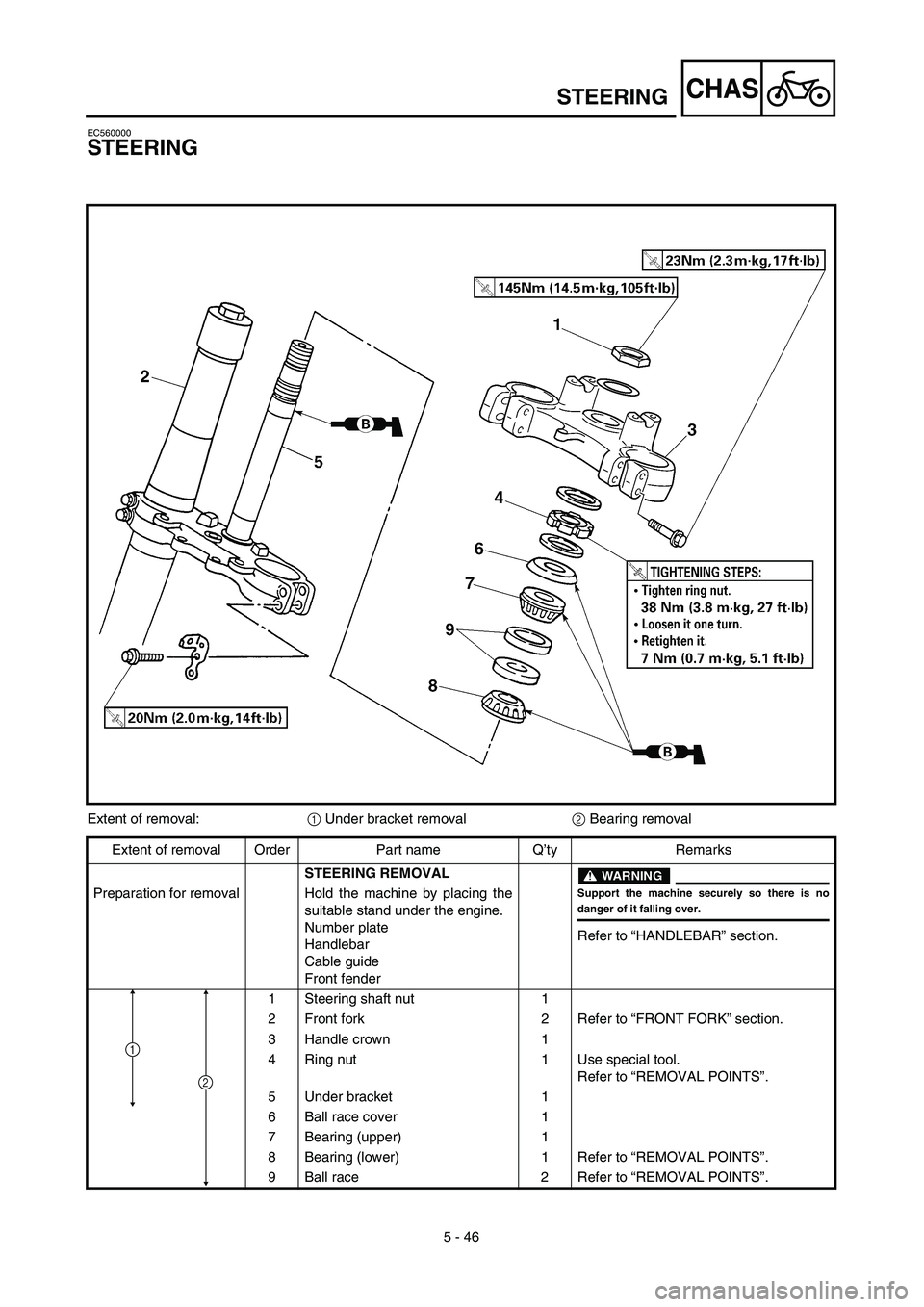

STEERING
Extent of removal:1 Under bracket removal2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Refer to “HANDLEBAR” section. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Number plate
Handlebar
Cable guide
Front fender
1 Steering shaft nut 1
2 Front fork 2 Refer to “FRONT FORK” section.
3 Handle crown 1
4 Ring nut 1 Use special tool.
Refer to “REMOVAL POINTS”.
5 Under bracket 1
6 Ball race cover 1
7 Bearing (upper) 1
8 Bearing (lower) 1 Refer to “REMOVAL POINTS”.
9Ball race
2Refer to “REMOVAL POINTS”.
2
1
STEERING
Page 532 of 633
5 - 51
CHASSWINGARM
EC570000
SWINGARM
Extent of removal:1 Swingarm removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Brake hose holder
Rear caliper
Bolt (brake pedal)
Drive chainRefer to “FRONT BRAKE AND REAR
BRAKE” section.
Shift the brake pedal backward.
1 Chain support 1
2 Chain tensioner (lower) 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1
Page 546 of 633
5 - 58
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:1 Rear shock absorber removal2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR SHOCK ABSORBER
REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Seat and fitting band Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Silencer Refer to “EXHAUST PIPE AND
SILENCER” section in the CHAPTER 4.
1 Bolt (reservoir tank) 1
2 Clamp (air cleaner joint) 1 Only loosening.
3 Rear frame 1
4 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
5 Bolt (rear shock absorber-frame) 1
6 Rear shock absorber 1
7 Locknut 1 Only loosening.
8 Adjuster 1 Only loosening.
9 Spring guide (lower) 1
1
2
Page 560 of 633
6 - 1
–+ELEC
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1
“ENGINE STOP” button
2
TPS (throttle position sensor)
3
Neutral switch
4
CDI magneto
5
Ignition coil
6
Spark plug
7
CDI unit
COLOR CODE
B...................... Black
Br .................... Brown
G ..................... Green
L ...................... Blue
O ..................... Orange
P...................... Pink
R ..................... Red
Sb.................... Sky blue
EC612000
WIRING DIAGRAM
7
15
6
2 3 4
LY
BYL
B/LL
G
P
W
R
Y
B
G
B/YR PBrWG
RB Br WP
R/WW L/WSbWR/W Sb L/W
B/WG/BBB/W
Y
B/LL Sb B OY
LB/L B OSbSb
L/WR/W
WSb
B/L
B/WB/WG/B
B/W
Br
BB
LB
B
Y
O
W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
B/Y ................... Black/Yellow
G/B................... Green/Black
L/W .................. Blue/White
R/W .................. Red/White
Page 561 of 633
–+ELEC
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE ANLAGE
ELEKTRISCHE BAUTEILE UND
SCHALTPLAN
ELEKTRISCHE BAUTEILE
1
Motorstoppschalter “ENGINE STOP”
2
Drosselklappensensor
3
Leerlaufschalter
4
CDI-Schwungradmagnetzünder
5
Zündspule
6
Zündkerze
7
CDI-Zündbox
FARB-KODIERUNG
B ...................... schwarz
Br..................... braun
G ..................... grün
L ...................... blau
O ..................... orange
P ...................... rosa
R...................... rot
Sb .................... hellblau
W ..................... weiß
Y ...................... gelb
B/L ................... schwarz/blau
B/W ................. schwarz/weiß
B/Y .................. schwarz/gelb
G/B .................. grün/schwarz
L/W .................. blau/weiß
R/W ................. rot/weiß
SCHALTPLAN
PARTIE ELECTRIQUE
COMPOSANTS ELECTRIQUES ET
SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1
Bouton d’arrêt du moteur “ENGINE STOP”
2
TPS (détecteur de position d’acceleration)
3
Contacteur de point mort
4
Magnéto CDI
5
Bobine d’allumage
6
Bougie
7
Bloc CDI
CODE DE COULEUR
B .........................Noir
Br ........................Brun
G .........................Vert
L .........................Bleu
O .........................Orange
P..........................Rose
R .........................Rouge
Sb........................Bleu ciel
W ........................Blanc
Y .........................Jaune
B/L......................Noir/Bleu
B/W ....................Noir/Blanc
B/Y .....................Noir/Jaune
G/B .....................Vert/Noir
L/W ....................Bleu/Blanc
R/W ....................Rouge/Blanc
SCHEMA DE CABLAGE
6 - 1
6
Page 562 of 633
–+ELEC
6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the YZ426F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
CDI unit
Throttle position sensor
Pickup coil CDI magneto rotorIgnition coil
Function of Component
Component Function
TPS
(throttle position sensor)Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the TPS and pickup coil sensor are analyzed by the
computer in the CDI unit, which then adjusts ignition timing for the
operation requirements.
Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Revolutions
Ignition timing
Throttle opening
Page 565 of 633
–+ELEC
6 - 3

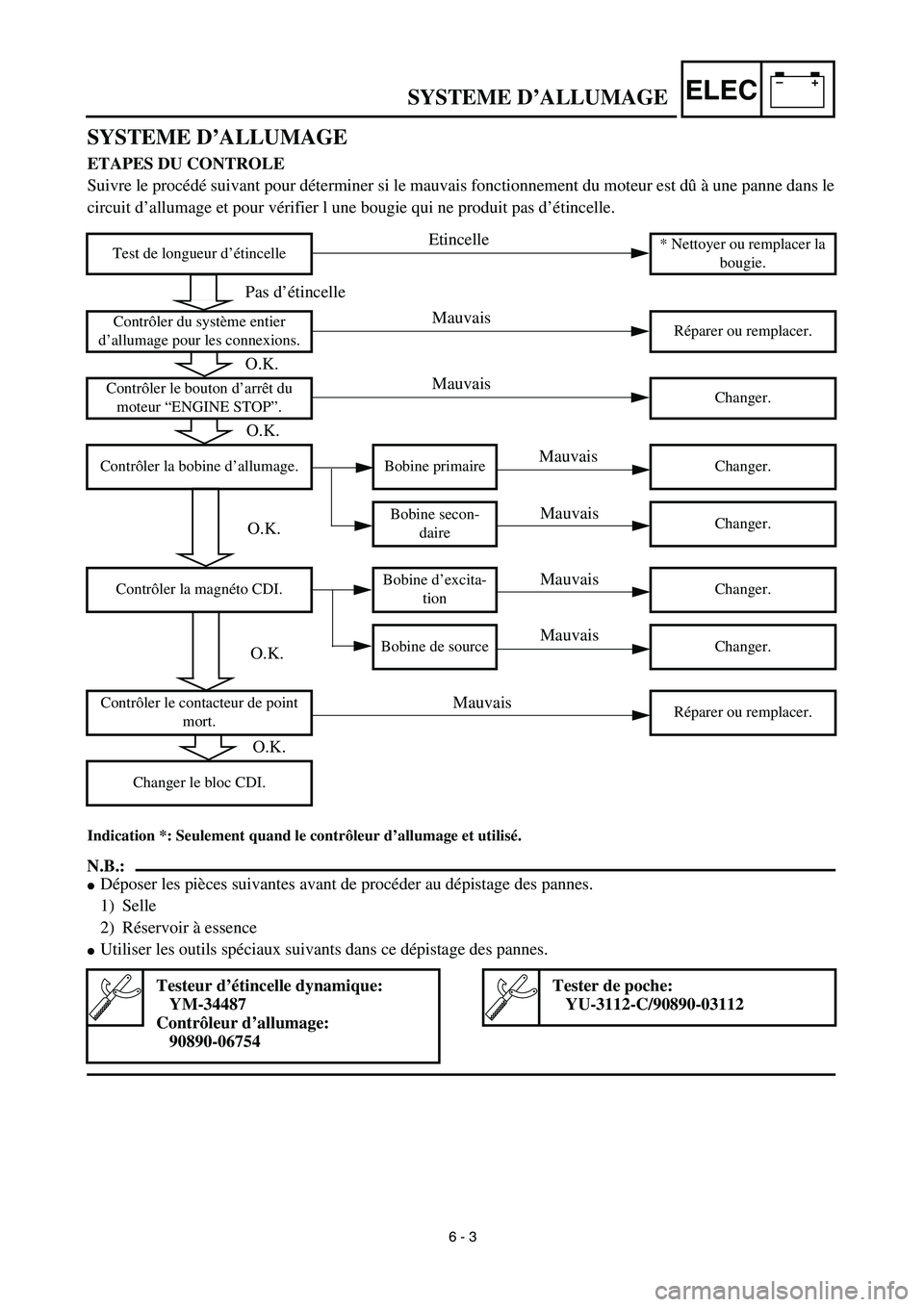

IGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
*marked: Only when the ignition checker is used.
NOTE:
Remove the following parts before inspection.
1) Seat
2) Fuel tank
Use the following special tools in this inspection.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754
Pocket tester:
YU-3112-C/90890-03112
Spark gap test*Clean or replace
spark plug.
Check entire ignition
system for connection.Repair or replace.
Check “ENGINE STOP”
button.Replace.
Check ignition coil. Primary coil Replace.
Secondary coil Replace.
Check CDI magneto. Pick-up coil Replace.
Source coil Replace.
Check neutral switch. Repair or replace.
Replace CDI unit.
No spark
OK
OK
OK
OK
OK
Spark
No good
No good
No good
No good
No good
No good
No good
Page 566 of 633
–+ELEC
SYSTEME D’ALLUMAGE
SYSTEME D’ALLUMAGE
ETAPES DU CONTROLE
Suivre le procédé suivant pour déterminer si le mauvais fonctionnement du moteur est dû à une panne dans le
circuit d’allumage et pour vérifier l une bougie qui ne produit pas d’étincelle.
Indication *: Seulement quand le contrôleur d’allumage et utilisé.
N.B.:
Déposer les pièces suivantes avant de procéder au dépistage des pannes.
1) Selle
2) Réservoir à essence
Utiliser les outils spéciaux suivants dans ce dépistage des pannes.
Test de longueur d’étincelle* Nettoyer ou remplacer la
bougie.
Contrôler du système entier
d’allumage pour les connexions.Réparer ou remplacer.
Contrôler le bouton d’arrêt du
moteur “ENGINE STOP”.Changer.
Contrôler la bobine d’allumage. Bobine primaire Changer.
Bobine secon-
daireChanger.
Contrôler la magnéto CDI.Bobine d’excita-
tionChanger.
Bobine de source Changer.
Contrôler le contacteur de point
mort.Réparer ou remplacer.
Changer le bloc CDI.
Testeur d’étincelle dynamique:
YM-34487
Contrôleur d’allumage:
90890-06754
Tester de poche:
YU-3112-C/90890-03112
Pas d’étincelle
O.K.
Etincelle
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
O.K.
O.K.
O.K.
O.K.
6 - 3
