6. Benzin ist giftig.
Sollten Sie versehentlich Benzin ver-
schluckt, Benzindämpfe eingeatmet
oder Benzin in die Augen bekommen
haben, sofort einen Arzt aufsuchen.
Falls Benzin auf die Haut oder Klei-
dung gelangt, die betroffene Stelle
unverzüglich mit Seifenwasser abwa-
schen und ggf. die Kleidung wech-
seln.
7. Den Motor nur an gut belüftetem Ort
laufen lassen.
Den Motor keinesfalls in geschlosse-
nen Räumen anlassen und betreiben.
Abgase enthalten Kohlenmonoxid, ein
farb- und geruchloses Gas, das aber
äußerst giftig ist und in kurzer Zeit
bereits zu Bewußtlosigkeit und sogar
zum Tod führen kann.
8. Vorsicht beim Parken
Zum Parken stets den Motor abstel-
len. Das Fahrzeug nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
9. Motor, Öltank, Schalldämpfer und
Abgaskanäle werden sehr heiß.
Bei Arbeiten am Motorrad darauf ach-
ten, die heißen Teile nicht versehent-
lich zu berühren.
10. Das Motorrad vor jedem Transport
fest verankern.
Die Maschine stets aufrecht im Trans-
portwagen aufstellen und den Kraft-
stoffhahn schließen (auf “OFF”
stellen). Anderenfalls kann Benzin
aus dem Vergaser oder dem Kraft-
stofftank austreten.

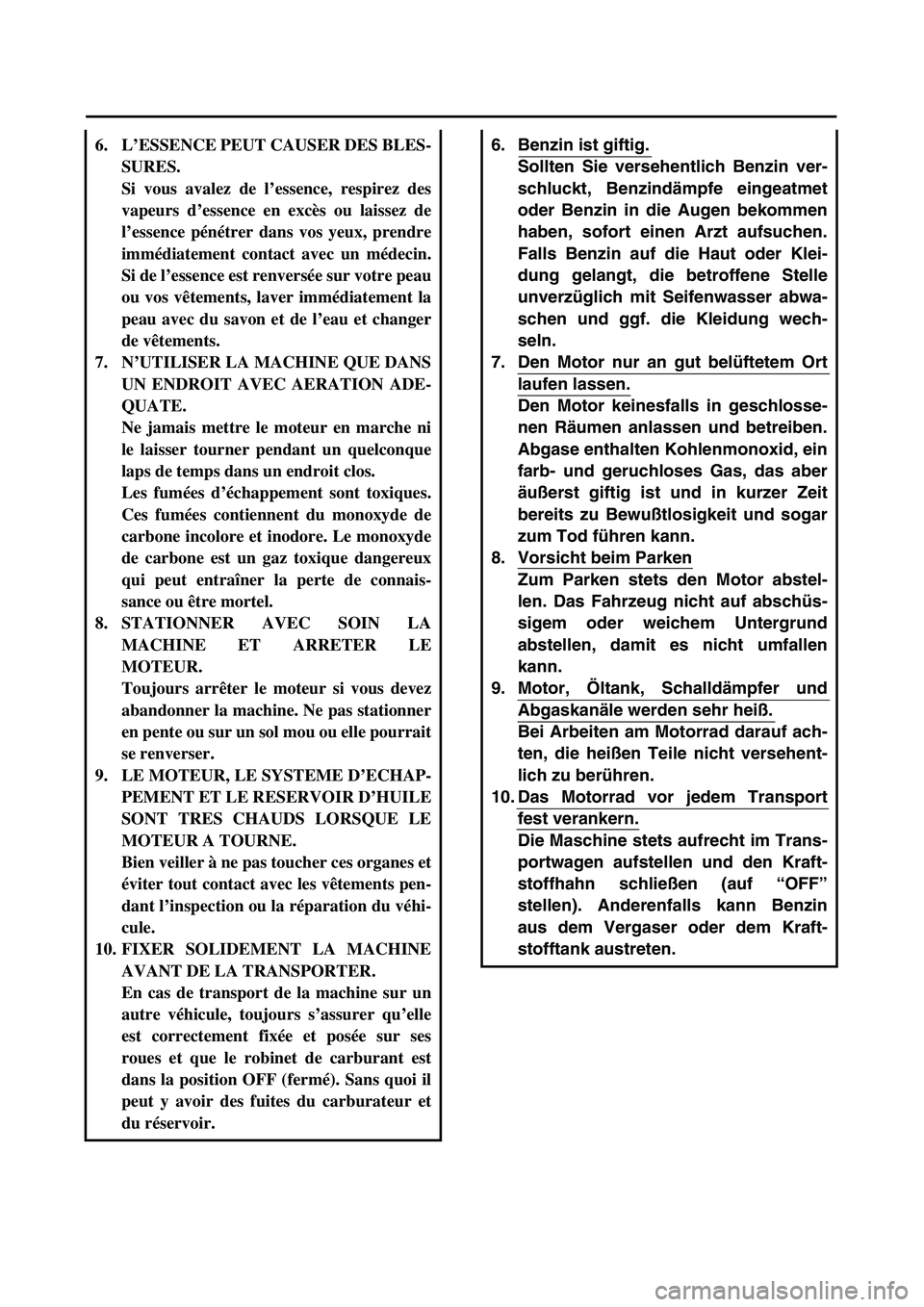

6. L’ESSENCE PEUT CAUSER DES BLES-
SURES.
Si vous avalez de l’essence, respirez des
vapeurs d’essence en excès ou laissez de
l’essence pénétrer dans vos yeux, prendre
immédiatement contact avec un médecin.
Si de l’essence est renversée sur votre peau
ou vos vêtements, laver immédiatement la
peau avec du savon et de l’eau et changer
de vêtements.
7. N’UTILISER LA MACHINE QUE DANS
UN ENDROIT AVEC AERATION ADE-
QUATE.
Ne jamais mettre le moteur en marche ni
le laisser tourner pendant un quelconque
laps de temps dans un endroit clos.
Les fumées d’échappement sont toxiques.
Ces fumées contiennent du monoxyde de
carbone incolore et inodore. Le monoxyde
de carbone est un gaz toxique dangereux
qui peut entraîner la perte de connais-
sance ou être mortel.
8. STATIONNER AVEC SOIN LA
MACHINE ET ARRETER LE
MOTEUR.
Toujours arrêter le moteur si vous devez
abandonner la machine. Ne pas stationner
en pente ou sur un sol mou ou elle pourrait
se renverser.
9. LE MOTEUR, LE SYSTEME D’ECHAP-
PEMENT ET LE RESERVOIR D’HUILE
SONT TRES CHAUDS LORSQUE LE
MOTEUR A TOURNE.
Bien veiller à ne pas toucher ces organes et
éviter tout contact avec les vêtements pen-
dant l’inspection ou la réparation du véhi-
cule.
10. FIXER SOLIDEMENT LA MACHINE
AVANT DE LA TRANSPORTER.
En cas de transport de la machine sur un
autre véhicule, toujours s’assurer qu’elle
est correctement fixée et posée sur ses
roues et que le robinet de carburant est
dans la position OFF (fermé). Sans quoi il
peut y avoir des fuites du carburateur et
du réservoir.

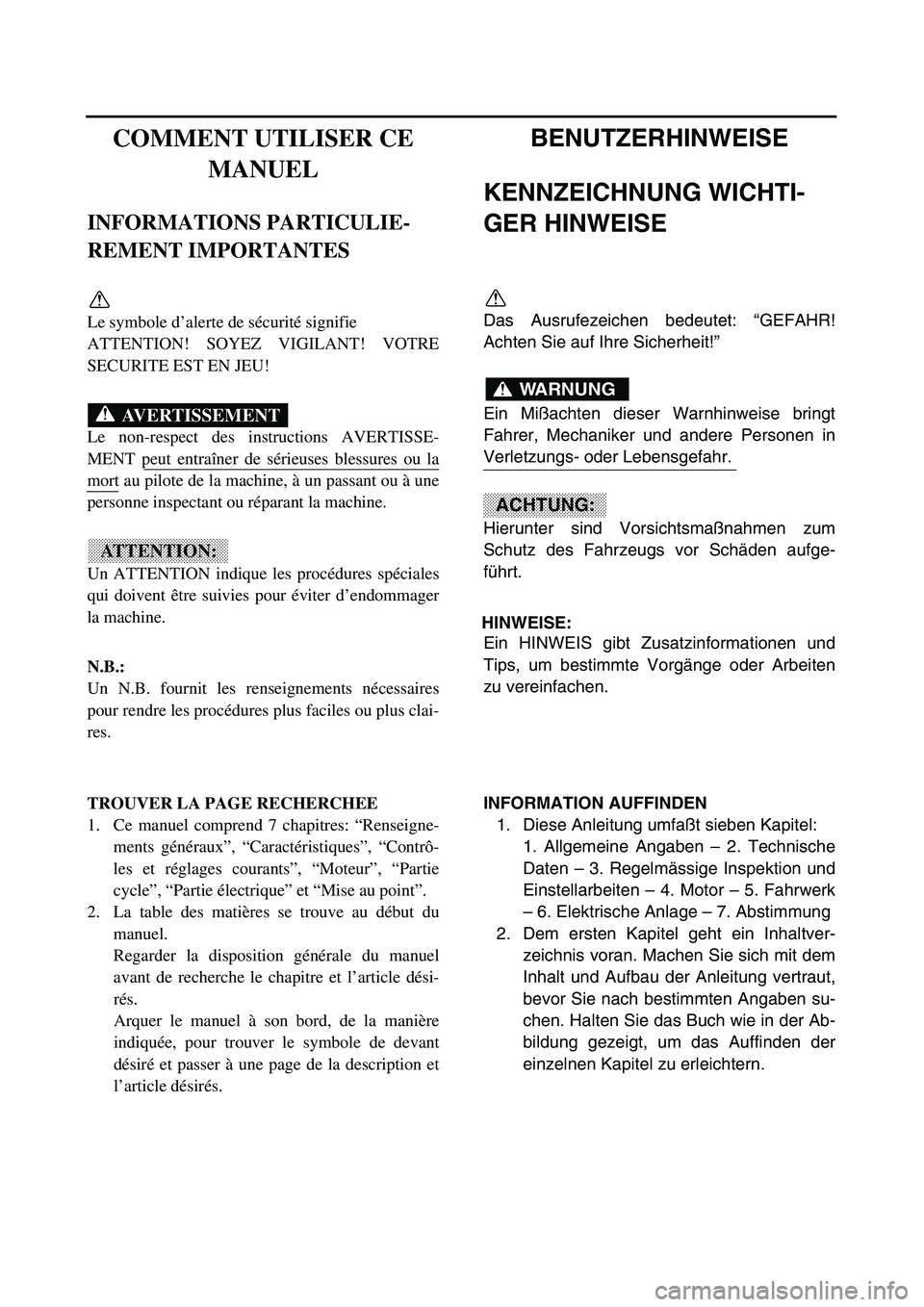

COMMENT UTILISER CE
MANUEL
INFORMATIONS PARTICULIE-
REMENT IMPORTANTES
Le symbole d’alerte de sécurité signifie
ATTENTION! SOYEZ VIGILANT! VOTRE
SECURITE EST EN JEU!
Le non-respect des instructions AVERTISSE-
MENT peut entraîner de sérieuses blessures ou la
mort au pilote de la machine, à un passant ou à une
personne inspectant ou réparant la machine.
Un ATTENTION indique les procédures spéciales
qui doivent être suivies pour éviter d’endommager
la machine.
N.B.:
Un N.B. fournit les renseignements nécessaires
pour rendre les procédures plus faciles ou plus clai-
res.
TROUVER LA PAGE RECHERCHEE
1. Ce manuel comprend 7 chapitres: “Renseigne-
ments généraux”, “Caractéristiques”, “Contrô-
les et réglages courants”, “Moteur”, “Partie
cycle”, “Partie électrique” et “Mise au point”.
2. La table des matières se trouve au début du
manuel.
Regarder la disposition générale du manuel
avant de recherche le chapitre et l’article dési-
rés.
Arquer le manuel à son bord, de la manière
indiquée, pour trouver le symbole de devant
désiré et passer à une page de la description et
l’article désirés.
AVERTISSEMENT
ATTENTION:

BENUTZERHINWEISE
KENNZEICHNUNG WICHTI-
GER HINWEISE
Das Ausrufezeichen bedeutet: “GEFAHR!
Achten Sie auf Ihre Sicherheit!”
Ein Mißachten dieser Warnhinweise bringt
Fahrer, Mechaniker und andere Personen in
Verletzungs- oder Lebensgefahr.
Hierunter sind Vorsichtsmaßnahmen zum
Schutz des Fahrzeugs vor Schäden aufge-
führt.
HINWEISE:
Ein HINWEIS gibt Zusatzinformationen und
Tips, um bestimmte Vorgänge oder Arbeiten
zu vereinfachen.
INFORMATION AUFFINDEN
1. Diese Anleitung umfaßt sieben Kapitel:
1. Allgemeine Angaben – 2. Technische
Daten – 3. Regelmässige Inspektion und
Einstellarbeiten – 4. Motor – 5. Fahrwerk
– 6. Elektrische Anlage – 7. Abstimmung
2. Dem ersten Kapitel geht ein Inhaltver-
zeichnis voran. Machen Sie sich mit dem
Inhalt und Aufbau der Anleitung vertraut,
bevor Sie nach bestimmten Angaben su-
chen. Halten Sie das Buch wie in der Ab-
bildung gezeigt, um das Auffinden der
einzelnen Kapitel zu erleichtern.
WARNUNG
ACHTUNG:

AUFBAU
Diese Anleitung wurde zusammengestellt, um
dem Benutzer ein leicht verständliches Nach-
schlagewerk in die Hand zu geben, in dem alle
dargestellten Arbeitsvorgänge (Ein- und Aus-
bau, Zerlegung und Zusammenbau, Prüfung
und Reparatur) detailliert und in der entspre-
chenden Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften Bauteils
weist ein Pfeilsymbol auf die erforderliche
Maßnahme hin. Beispiel:

Lager
Pitting/Beschädigung
→
Erneuern.
LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu helfen
und die Arbeitsschritte zu verdeutlichen, sind
Explosionsdiagramme am Beginn jedes Aus-
bau- und Demontageabschnittes dargestellt.
1. Für die Ausbau- und Demontagearbeiten
ist meistens ein übersichtliches Explosi-
onsdiagramm
1
dargestellt.
2. Die Nummern
2
in dem Explosionsdia-
gramm sind in der Reihenfolge der Arbei-
ten aufgeführt. Eine in einen Kreis
eingeschriebene Nummer bezeichnet
einen Demontageschritt.
3. Eine Erläuterung der Arbeiten und Hin-
weise ist durch ablesefreundliche Symbol-
markierungen
3
gegeben. Die
Bedeutungen der Symbolmarkierungen
sind auf der nächsten Seite aufgeführt.
4. Eine Arbeitsanweisungstabelle
4
beglei-
tet das Explosionsdiagramm und gibt die
Arbeitsreihenfolge, Bezeichnung der Teile,
Hinweise zu den Arbeiten usw. an.
5. Der Umfang des Ausbaus
5
ist in der
Arbeitsanweisungstabelle aufgeführt, um
nicht erforderliche Ausbauarbeiten zu ver-
meiden.
6. Für Arbeiten, für die weitere Informationen
benötigt werden, sind schrittweise Ergän-
zungen
6
zusätzlich zu dem Explosions-
diagramm und der Arbeitsanwei-
sungstabelle aufgeführt.

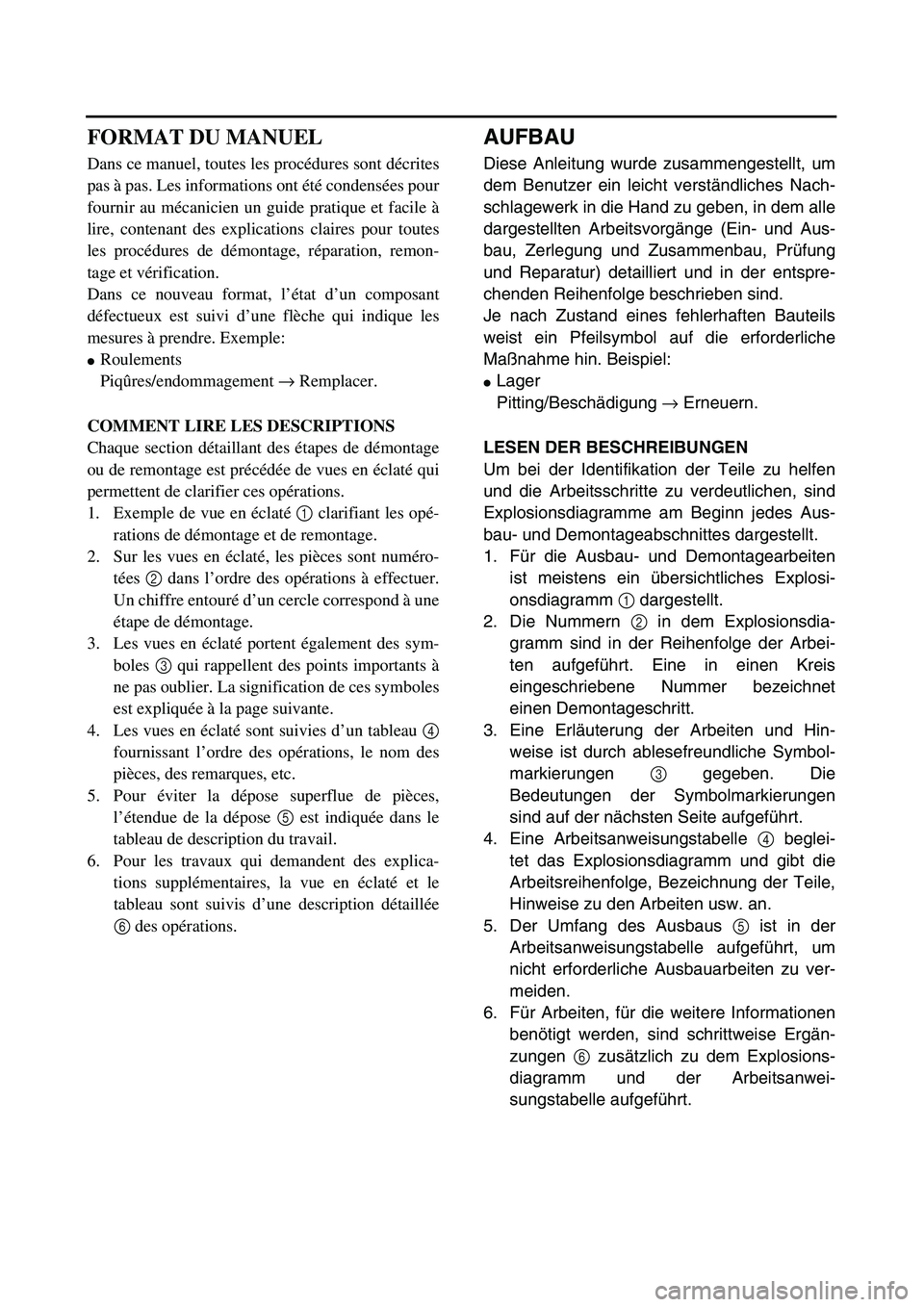

FORMAT DU MANUEL
Dans ce manuel, toutes les procédures sont décrites
pas à pas. Les informations ont été condensées pour
fournir au mécanicien un guide pratique et facile à
lire, contenant des explications claires pour toutes
les procédures de démontage, réparation, remon-
tage et vérification.
Dans ce nouveau format, l’état d’un composant
défectueux est suivi d’une flèche qui indique les
mesures à prendre. Exemple:

Roulements
Piqûres/endommagement
→
Remplacer.
COMMENT LIRE LES DESCRIPTIONS
Chaque section détaillant des étapes de démontage
ou de remontage est précédée de vues en éclaté qui
permettent de clarifier ces opérations.
1. Exemple de vue en éclaté
1
clarifiant les opé-
rations de démontage et de remontage.
2. Sur les vues en éclaté, les pièces sont numéro-
tées
2
dans l’ordre des opérations à effectuer.
Un chiffre entouré d’un cercle correspond à une
étape de démontage.
3. Les vues en éclaté portent également des sym-
boles
3
qui rappellent des points importants à
ne pas oublier. La signification de ces symboles
est expliquée à la page suivante.
4. Les vues en éclaté sont suivies d’un tableau
4
fournissant l’ordre des opérations, le nom des
pièces, des remarques, etc.
5. Pour éviter la dépose superflue de pièces,
l’étendue de la dépose
5
est indiquée dans le
tableau de description du travail.
6. Pour les travaux qui demandent des explica-
tions supplémentaires, la vue en éclaté et le
tableau sont suivis d’une description détaillée
6
des opérations.

2 - 6

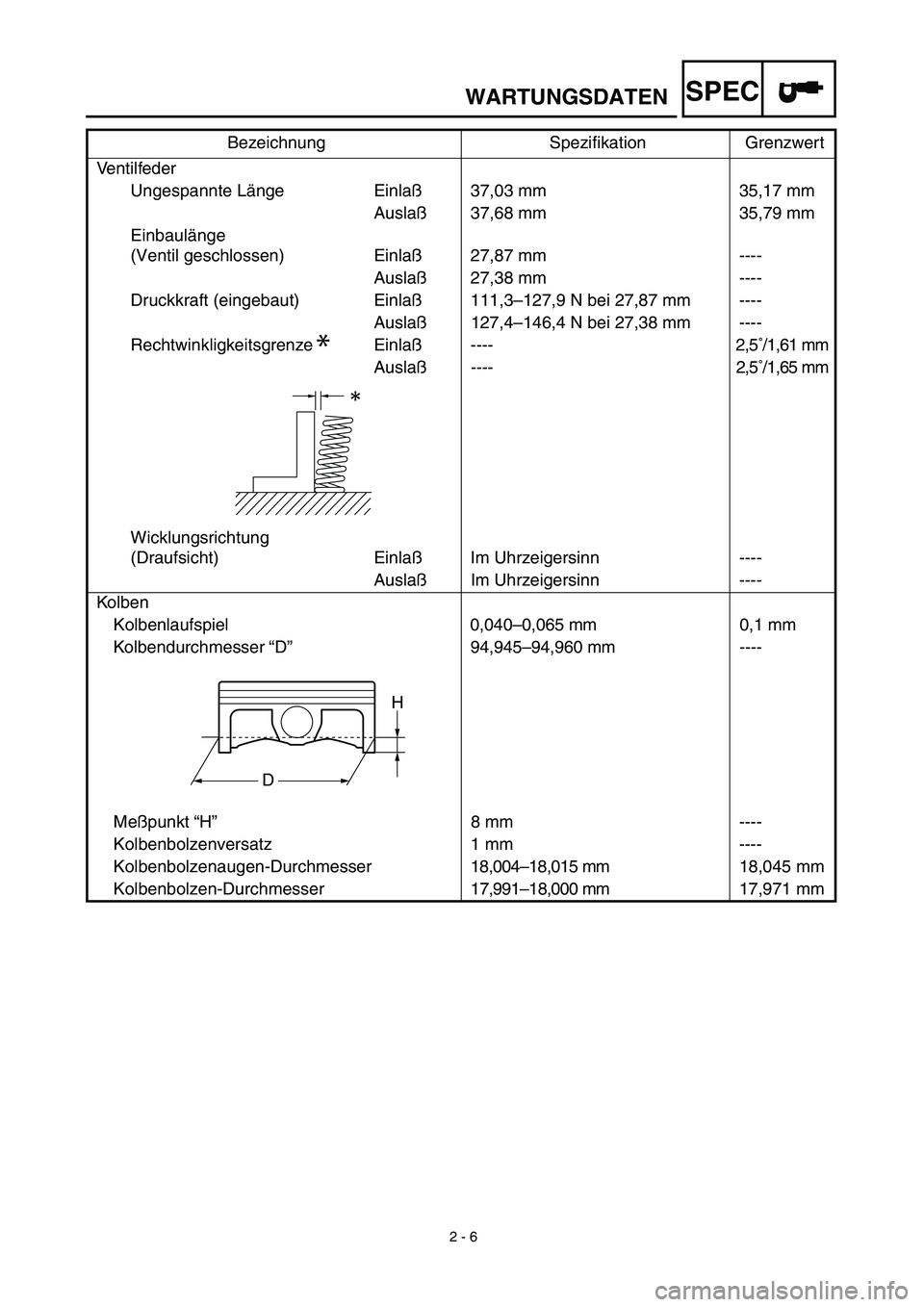

WARTUNGSDATEN
SPEC

Ventilfeder
Ungespannte Länge Einlaß37,03 mm 35,17 mm
Auslaß37,68 mm 35,79 mm
Einbaulänge
(Ventil geschlossen) Einlaß27,87 mm ----
Auslaß27,38 mm ----
Druckkraft (eingebaut) Einlaß111,3–127,9 N bei 27,87 mm ----
Auslaß127,4–146,4 N bei 27,38 mm ----
Rechtwinkligkeitsgrenze Einlaß---- 2,5˚/1,61 mm
Auslaß---- 2,5˚/1,65 mm
Wicklungsrichtung
(Draufsicht) EinlaßIm Uhrzeigersinn ----
AuslaßIm Uhrzeigersinn ----
Kolben
Kolbenlaufspiel 0,040–0,065 mm 0,1 mm
Kolbendurchmesser “D”94,945–94,960 mm ----
Meßpunkt “H”8 mm ----
Kolbenbolzenversatz 1 mm ----
Kolbenbolzenaugen-Durchmesser18,004–18,015 mm18,045 mm
Kolbenbolzen-Durchmesser17,991–18,000 mm17,971 mm Bezeichnung Spezifikation Grenzwert
*
H
D

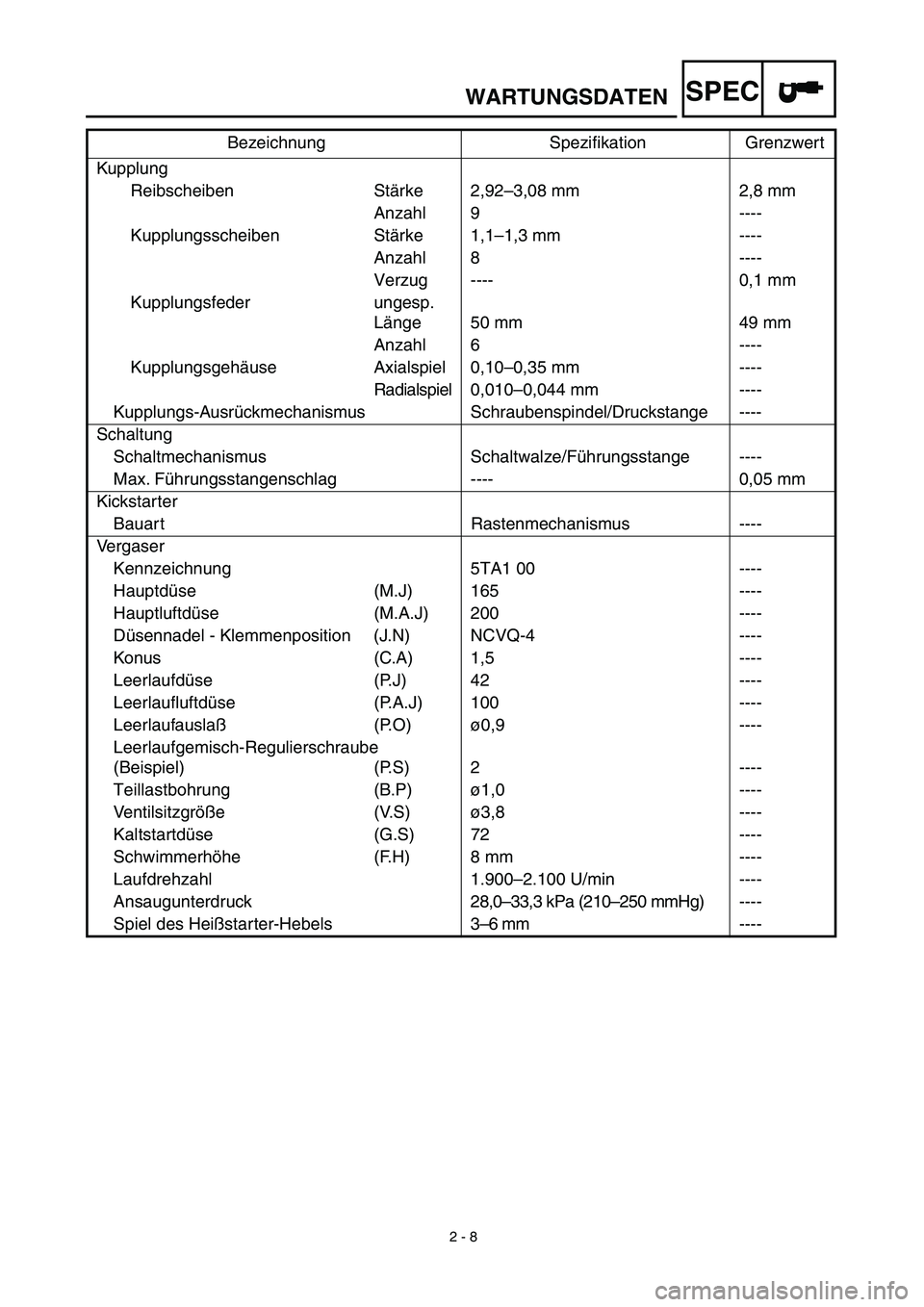

2 - 8
WARTUNGSDATEN
SPEC

Kupplung
Reibscheiben Stärke 2,92–3,08 mm 2,8 mm
Anzahl 9 ----
Kupplungsscheiben Stärke 1,1–1,3 mm ----
Anzahl 8 ----
Verzug ---- 0,1 mm
Kupplungsfeder ungesp.
Länge 50 mm 49 mm
Anzahl 6 ----
Kupplungsgehäuse Axialspiel 0,10–0,35 mm ----
Radialspiel0,010–0,044 mm ----
Kupplungs-Ausrückmechanismus Schraubenspindel/Druckstange ----
Schaltung
Schaltmechanismus Schaltwalze/Führungsstange ----
Max. Führungsstangenschlag ---- 0,05 mm
Kickstarter
Bauart Rastenmechanismus ----
Vergaser
Kennzeichnung 5TA1 00 ----
Hauptdüse (M.J) 165 ----
Hauptluftdüse (M.A.J) 200 ----
Düsennadel - Klemmenposition (J.N) NCVQ-4 ----
Konus (C.A) 1,5 ----
Leerlaufdüse (P.J) 42 ----
Leerlaufluftdüse (P.A.J) 100 ----
Leerlaufauslaß(P.O)ø0,9 ----
Leerlaufgemisch-Regulierschraube
(Beispiel) (P.S) 2 ----
Teillastbohrung (B.P)ø1,0 ----
Ventilsitzgröße(V.S)ø3,8 ----
Kaltstartdüse (G.S) 72 ----
Schwimmerhöhe (F.H) 8 mm ----
Laufdrehzahl 1.900–2.100 U/min ----
Ansaugunterdruck28,0–33,3 kPa (210–250 mmHg)----
Spiel des Heißstarter-Hebels 3–6 mm ---- Bezeichnung Spezifikation Grenzwert

2 - 13

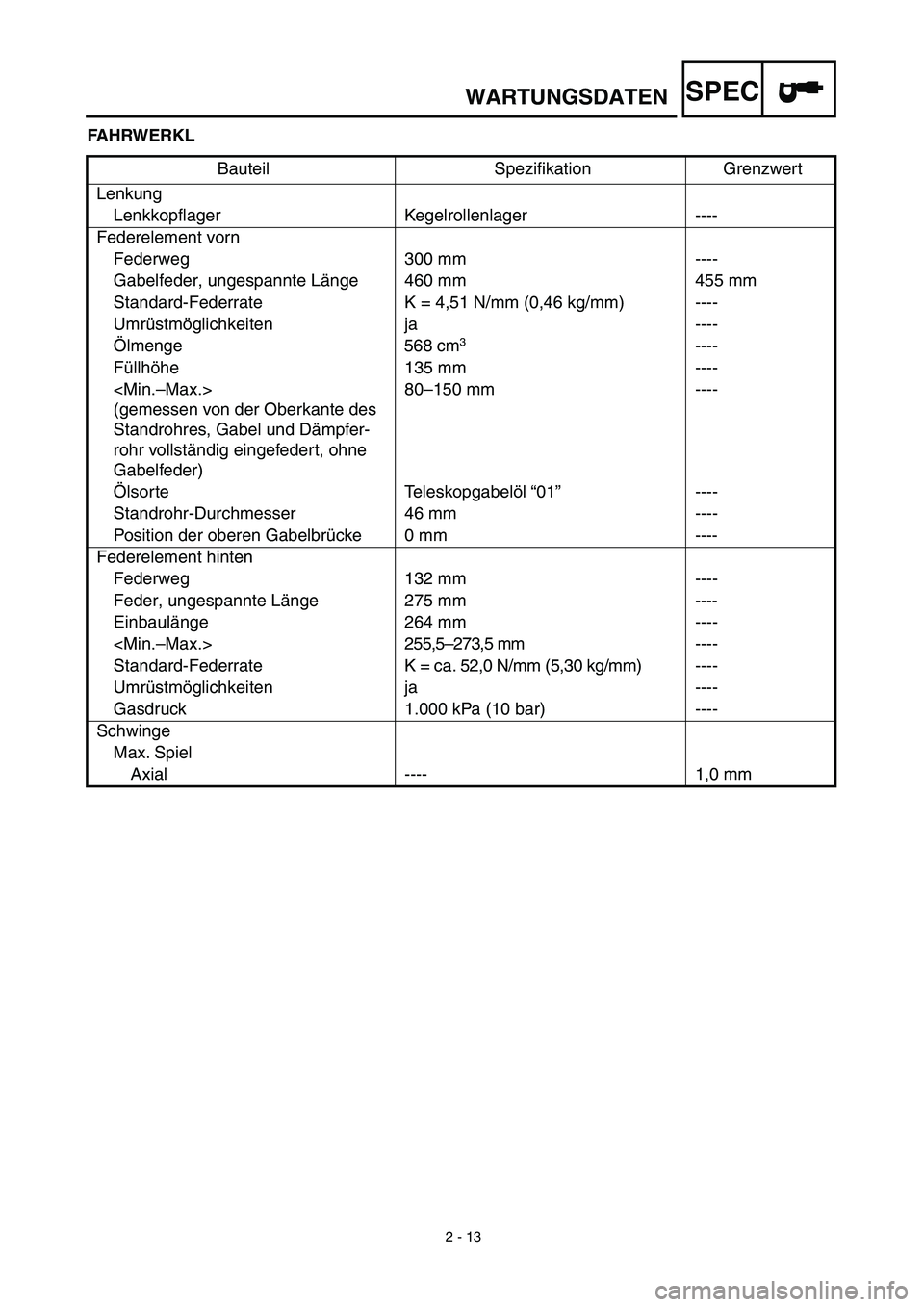

WARTUNGSDATENSPEC
FAHRWERKL
Bauteil Spezifikation Grenzwert
Lenkung
Lenkkopflager Kegelrollenlager ----
Federelement vorn
Federweg 300 mm ----
Gabelfeder, ungespannte Länge 460 mm 455 mm
Standard-Federrate K = 4,51 N/mm (0,46 kg/mm) ----
Umrüstmöglichkeiten ja ----
Ölmenge 568 cm
3 ----
Füllhöhe 135 mm ----

(gemessen von der Oberkante des
Standrohres, Gabel und Dämpfer-
rohr vollständig eingefedert, ohne
Gabelfeder)80–150 mm ----
Ölsorte Teleskopgabelöl “01”----
Standrohr-Durchmesser 46 mm ----
Position der oberen Gabelbrücke 0 mm ----
Federelement hinten
Federweg 132 mm ----
Feder, ungespannte Länge 275 mm ----
Einbaulänge 264 mm ----
255,5–273,5 mm----
Standard-Federrate K = ca. 52,0 N/mm (5,30 kg/mm)----
Umrüstmöglichkeiten ja ----
Gasdruck 1.000 kPa (10 bar) ----
Schwinge
Max. Spiel
Axial ---- 1,0 mm

INSP
ADJ

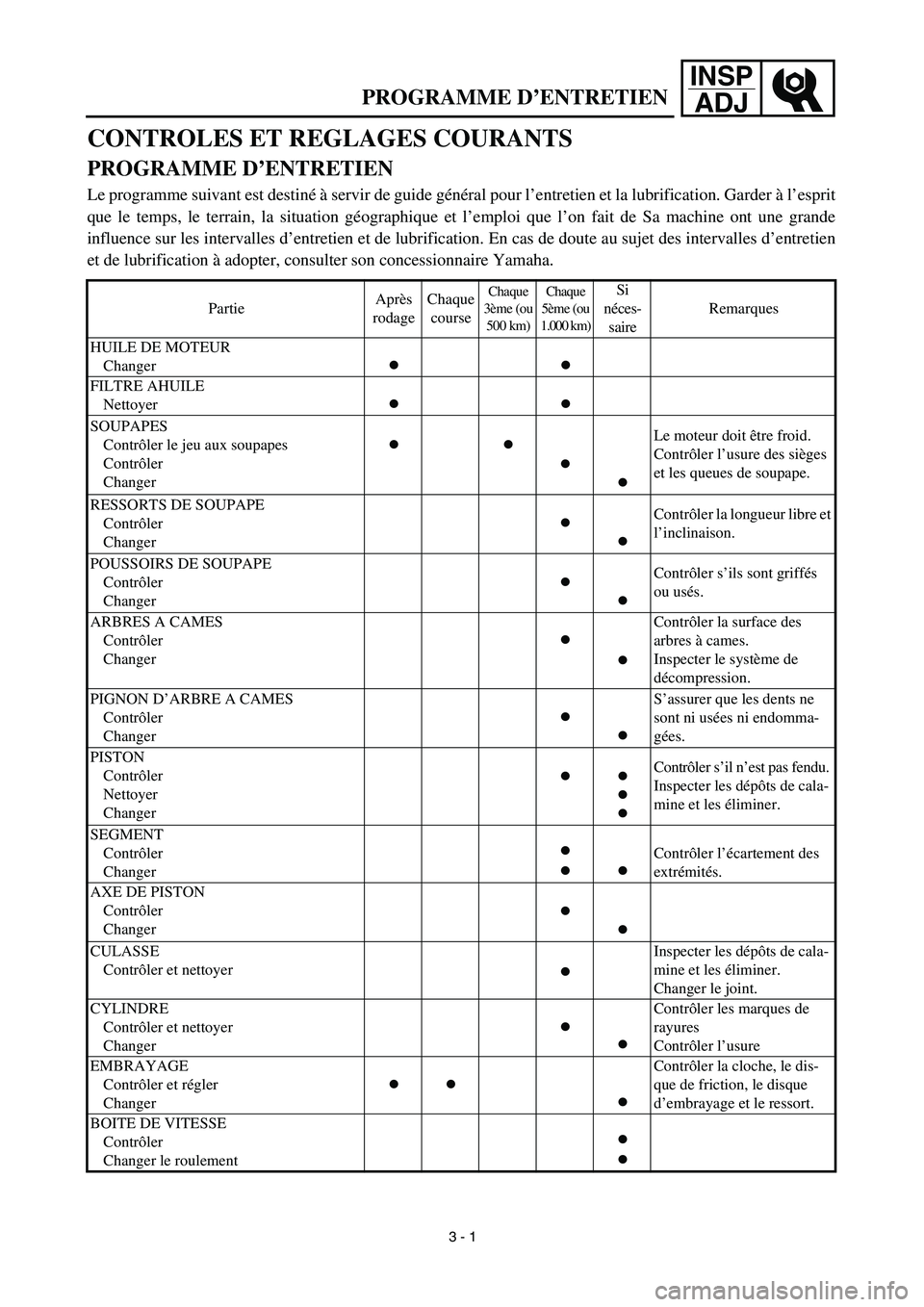

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à l’esprit
que le temps, le terrain, la situation géographique et l’emploi que l’on fait de Sa machine ont une grande
influence sur les intervalles d’entretien et de lubrification. En cas de doute au sujet des intervalles d’entretien
et de lubrification à adopter, consulter son concessionnaire Yamaha.
PartieAprès
rodageChaque
course
Chaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)
Si
néces-
saireRemarques
HUILE DE MOTEUR
Changer
●●
FILTRE AHUILE
Nettoyer
●●
SOUPAPES
Contrôler le jeu aux soupapes
Contrôler
Changer
●●
●
●
Le moteur doit être froid.
Contrôler l’usure des sièges
et les queues de soupape.
RESSORTS DE SOUPAPE
Contrôler
Changer
●
●
Contrôler la longueur libre et
l’inclinaison.
POUSSOIRS DE SOUPAPE
Contrôler
Changer
●
●
Contrôler s’ils sont griffés
ou usés.
ARBRES A CAMES
Contrôler
Changer
●
●
Contrôler la surface des
arbres à cames.
Inspecter le système de
décompression.
PIGNON D’ARBRE A CAMES
Contrôler
Changer
●
●
S’assurer que les dents ne
sont ni usées ni endomma-
gées.
PISTON
Contrôler
Nettoyer
Changer
●●
●
●
Contrôler s’il n’est pas fendu.
Inspecter les dépôts de cala-
mine et les éliminer.
SEGMENT
Contrôler
Changer
●
●●
Contrôler l’écartement des
extrémités.
AXE DE PISTON
Contrôler
Changer
●
●
CULASSE
Contrôler et nettoyer
●
Inspecter les dépôts de cala-
mine et les éliminer.
Changer le joint.
CYLINDRE
Contrôler et nettoyer
Changer
●
●
Contrôler les marques de
rayures
Contrôler l’usure
EMBRAYAGE
Contrôler et régler
Changer
●●
●
Contrôler la cloche, le dis-
que de friction, le disque
d’embrayage et le ressort.
BOITE DE VITESSE
Contrôler
Changer le roulement
●
●
3 - 1

INSP
ADJ

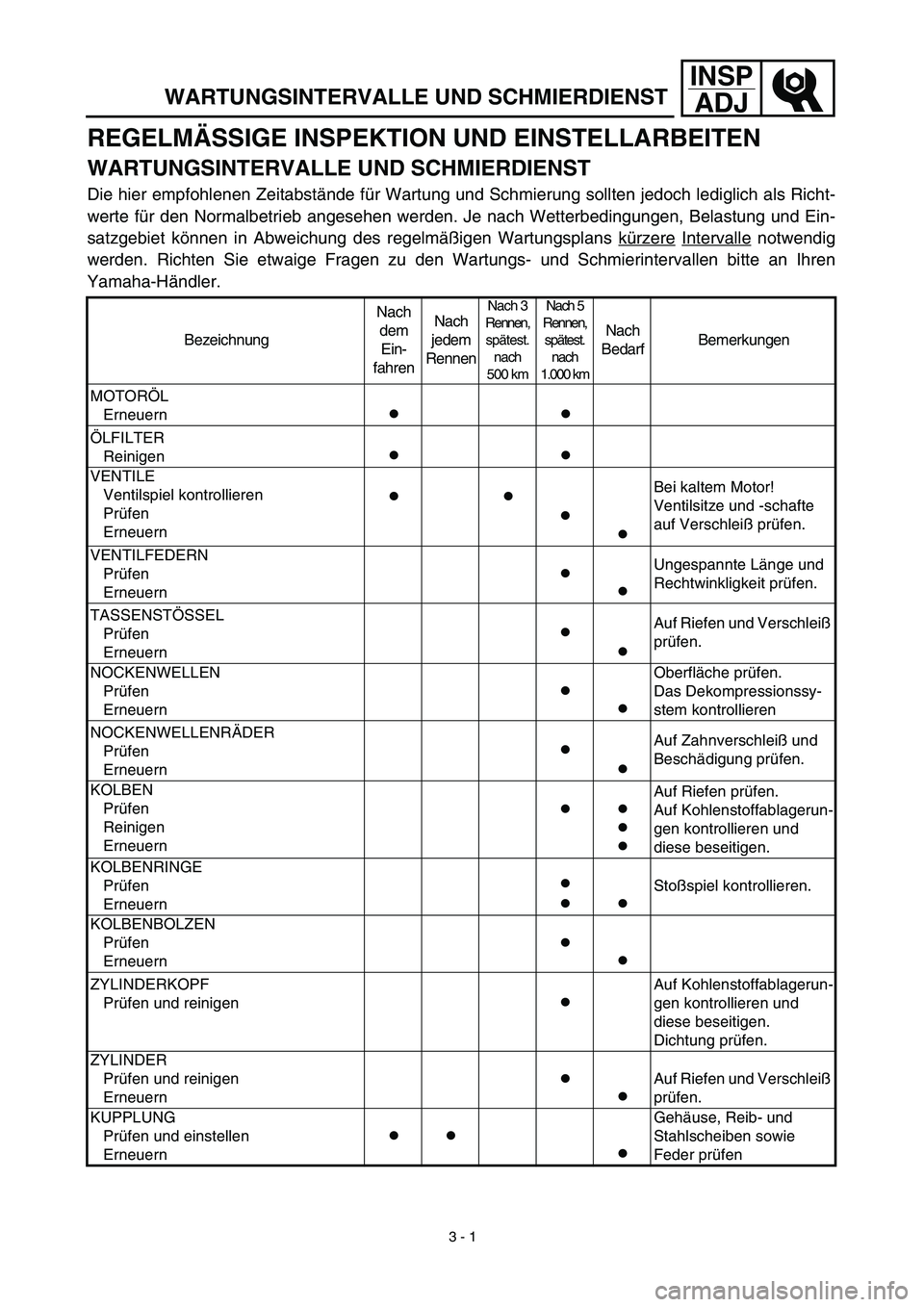

WARTUNGSINTERVALLE UND SCHMIERDIENST
REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN
WARTUNGSINTERVALLE UND SCHMIERDIENST
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richt-
werte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Ein-
satzgebiet können in Abweichung des regelmäßigen Wartungsplans kürzere
Intervalle notwendig
werden. Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren
Yamaha-Händler.

BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
MOTORÖL
Erneuern
●●
ÖLFILTER
Reinigen
●●
VENTILE
Ventilspiel kontrollieren
Prüfen
Erneuern
●●
●
●
Bei kaltem Motor!
Ventilsitze und -schafte
auf Verschleiß prüfen.
VENTILFEDERN
Prüfen
Erneuern
●
●
Ungespannte Länge und
Rechtwinkligkeit prüfen.
TASSENSTÖSSEL
Prüfen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
NOCKENWELLEN
Prüfen
Erneuern
●
●
Oberfläche prüfen.
Das Dekompressionssy-
stem kontrollieren
NOCKENWELLENRÄDER
Prüfen
Erneuern
●
●
Auf Zahnverschleiß und
Beschädigung prüfen.
KOLBEN
Prüfen
Reinigen
Erneuern
●●
●
●
Auf Riefen prüfen.
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
KOLBENRINGE
Prüfen
Erneuern
●
●●
Stoßspiel kontrollieren.
KOLBENBOLZEN
Prüfen
Erneuern
●
●
ZYLINDERKOPF
Prüfen und reinigen
●
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
Dichtung prüfen.
ZYLINDER
Prüfen und reinigen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
KUPPLUNG
Prüfen und einstellen
Erneuern
●●
●
Gehäuse, Reib- und
Stahlscheiben sowie
Feder prüfen
3 - 1

INSP

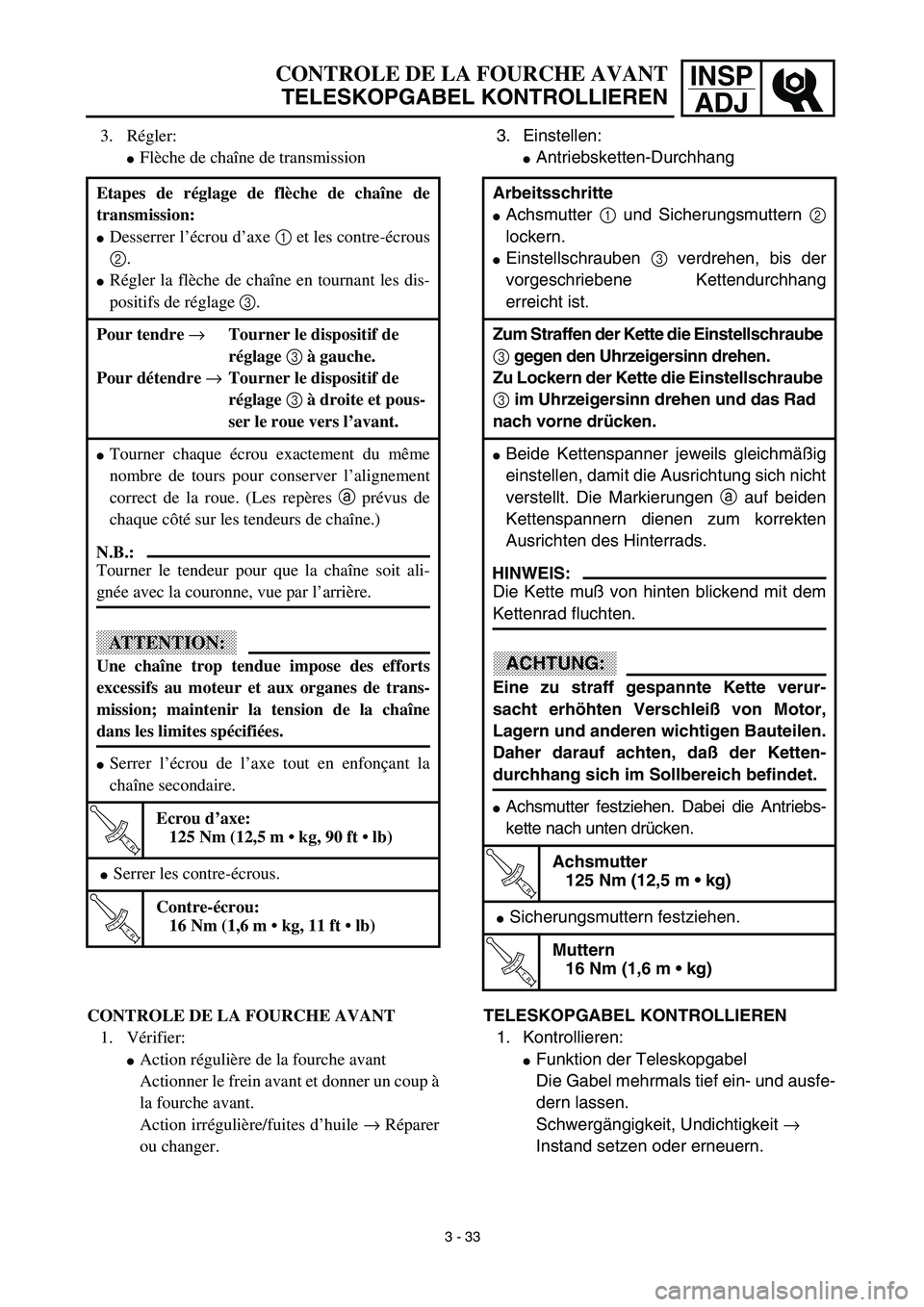

ADJCONTROLE DE LA FOURCHE AVANT
TELESKOPGABEL KONTROLLIEREN
3. Einstellen:
Antriebsketten-Durchhang
Arbeitsschritte
Achsmutter 1 und Sicherungsmuttern 2
lockern.
Einstellschrauben 3 verdrehen, bis der
vorgeschriebene Kettendurchhang
erreicht ist.
Zum Straffen der Kette die Einstellschraube
3 gegen den Uhrzeigersinn drehen.
Zu Lockern der Kette die Einstellschraube
3 im Uhrzeigersinn drehen und das Rad
nach vorne drücken.
Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen a auf beiden
Kettenspannern dienen zum korrekten
Ausrichten des Hinterrads.
HINWEIS:
Die Kette muß von hinten blickend mit dem
Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte Kette verur-
sacht erhöhten Verschleiß von Motor,
Lagern und anderen wichtigen Bauteilen.
Daher darauf achten, daß der Ketten-
durchhang sich im Sollbereich befindet.
Achsmutter festziehen. Dabei die Antriebs-
kette nach unten drücken.
T R..
Achsmutter
125 Nm (12,5 m • kg)
Sicherungsmuttern festziehen.
T R..
Muttern
16 Nm (1,6 m • kg)
TELESKOPGABEL KONTROLLIEREN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Gabel mehrmals tief ein- und ausfe-
dern lassen.
Schwergängigkeit, Undichtigkeit →
Instand setzen oder erneuern. 3. Régler:
Flèche de chaîne de transmission
Etapes de réglage de flèche de chaîne de
transmission:
Desserrer l’écrou d’axe 1 et les contre-écrous
2.
Régler la flèche de chaîne en tournant les dis-
positifs de réglage 3.
Pour tendre →Tourner le dispositif de
réglage 3 à gauche.
Pour détendre →Tourner le dispositif de
réglage 3 à droite et pous-
ser le roue vers l’avant.
Tourner chaque écrou exactement du même
nombre de tours pour conserver l’alignement
correct de la roue. (Les repères a prévus de
chaque côté sur les tendeurs de chaîne.)
N.B.:
Tourner le tendeur pour que la chaîne soit ali-
gnée avec la couronne, vue par l’arrière.
ATTENTION:
Une chaîne trop tendue impose des efforts
excessifs au moteur et aux organes de trans-
mission; maintenir la tension de la chaîne
dans les limites spécifiées.
Serrer l’écrou de l’axe tout en enfonçant la
chaîne secondaire.
T R..
Ecrou d’axe:
125 Nm (12,5 m • kg, 90 ft • lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm (1,6 m • kg, 11 ft • lb)
CONTROLE DE LA FOURCHE AVANT
1. Vérifier:
Action régulière de la fourche avant
Actionner le frein avant et donner un coup à
la fourche avant.
Action irrégulière/fuites d’huile → Réparer
ou changer.
3 - 33

INSP
ADJ

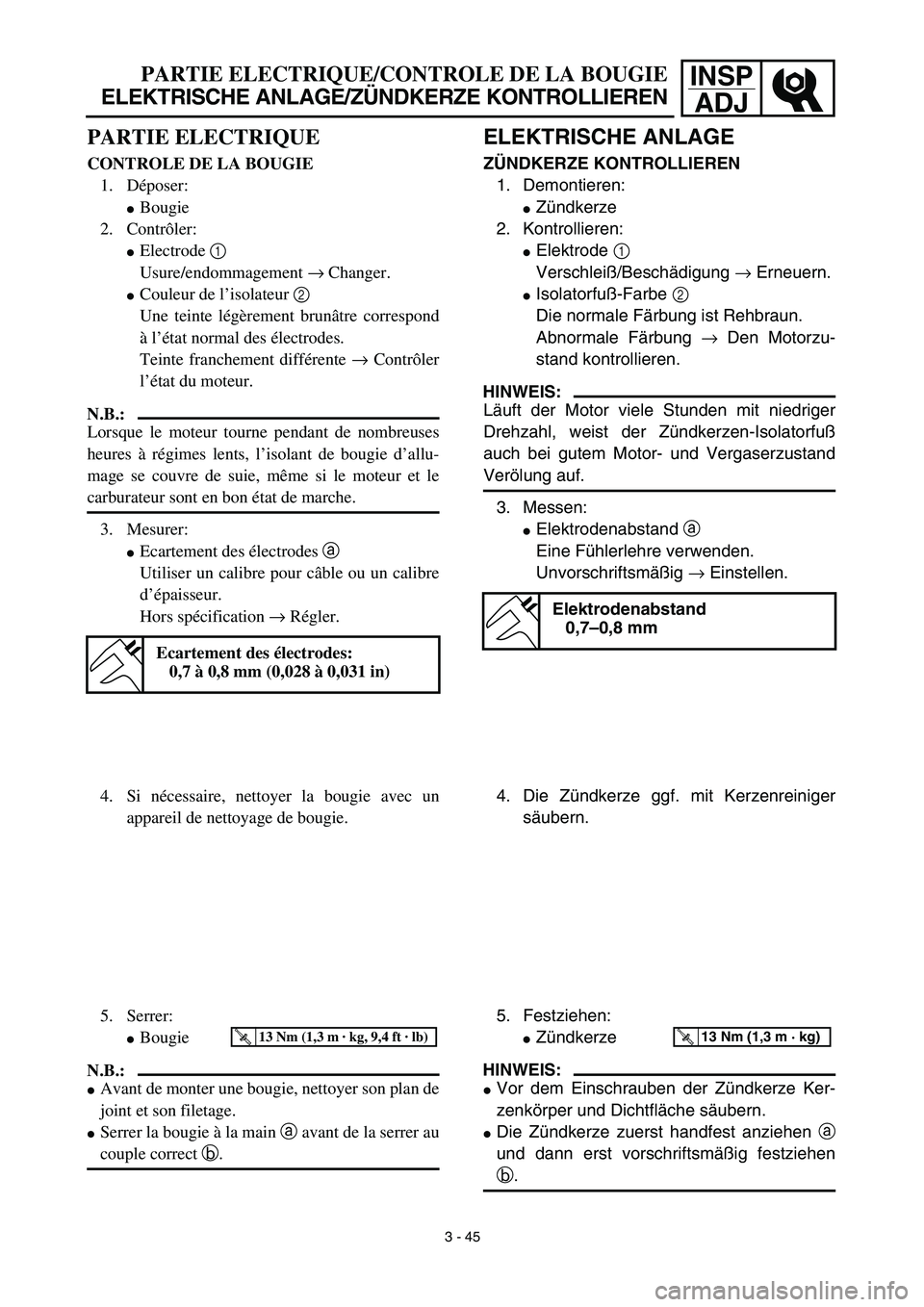

PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Changer.
Couleur de l’isolateur 2
Une teinte légèrement brunâtre correspond
à l’état normal des électrodes.
Teinte franchement différente → Contrôler
l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant de nombreuses
heures à régimes lents, l’isolant de bougie d’allu-
mage se couvre de suie, même si le moteur et le
carburateur sont en bon état de marche.
3. Mesurer:
Ecartement des électrodes a
Utiliser un calibre pour câble ou un calibre
d’épaisseur.
Hors spécification → Régler.
Ecartement des électrodes:
0,7 à 0,8 mm (0,028 à 0,031 in)
4. Si nécessaire, nettoyer la bougie avec un
appareil de nettoyage de bougie.
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer son plan de
joint et son filetage.
Serrer la bougie à la main a avant de la serrer au
couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode 1
Verschleiß/Beschädigung → Erneuern.
Isolatorfuß-Farbe 2
Die normale Färbung ist Rehbraun.
Abnormale Färbung → Den Motorzu-
stand kontrollieren.
HINWEIS:
Läuft der Motor viele Stunden mit niedriger
Drehzahl, weist der Zündkerzen-Isolatorfuß
auch bei gutem Motor- und Vergaserzustand
Verölung auf.
3. Messen:
Elektrodenabstand a
Eine Fühlerlehre verwenden.
Unvorschriftsmäßig → Einstellen.
Elektrodenabstand
0,7–0,8 mm
4. Die Zündkerze ggf. mit Kerzenreiniger
säubern.
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zündkerze Ker-
zenkörper und Dichtfläche säubern.
Die Zündkerze zuerst handfest anziehen a
und dann erst vorschriftsmäßig festziehen
b.
T R..13 Nm (1,3 m · kg)
3 - 45
PARTIE ELECTRIQUE/CONTROLE DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
