ADJCONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
2. Kontrollieren:
Lagerspiel
Spiel → Erneuern. 2. Vérifier:Jeu de roulement
Il y a du jeu → Changer.
LENKKOPF KONTROLLIEREN UND
EINSTELLEN
1. Das Motorrad am Motor aufbocken, um
das Vorderrad vom Boden abzuheben.
2. Kontrollieren:
Lenkkopf
Die Gleitrohre am unteren Ende umfas-
sen und die Teleskopgabel wie gezeigt
hin und her bewegen.
Spiel → Einstellen.
3. Kontrollieren:
Lenker (Leichtgängigkeit)
Den Lenker von Anschlag zu Anschlag
drehen.
Schwergängigkeit → Ringmutter ein-
stellen.
4. Einstellen:
Ringmutter
Arbeitsschritte:
Nummernschild demontieren.
Lenker und obere Gabelbrücke Kennzei-
chen.
Ringmutter 1 mit dem Hakenschlüssels
2 lockern.
Hakenschlüssel:
YU-33975/90890-01403
CONTROLE ET REGLAGE DE LA TETE DE
FOURCHE

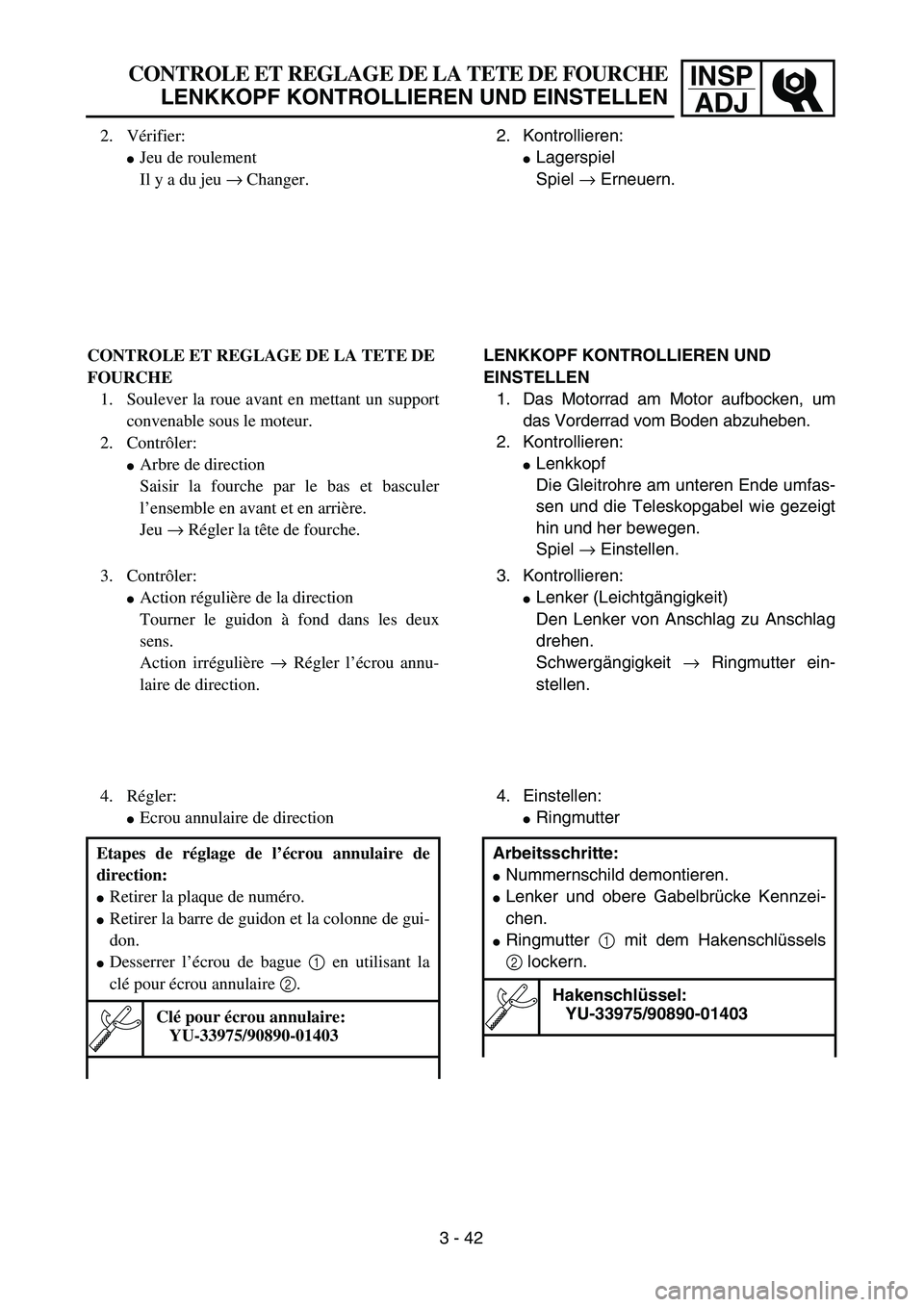

1. Soulever la roue avant en mettant un support
convenable sous le moteur.
2. Contrôler:
Arbre de direction
Saisir la fourche par le bas et basculer
l’ensemble en avant et en arrière.
Jeu → Régler la tête de fourche.
3. Contrôler:
Action régulière de la direction
Tourner le guidon à fond dans les deux
sens.
Action irrégulière → Régler l’écrou annu-
laire de direction.
4. Régler:
Ecrou annulaire de direction
Etapes de réglage de l’écrou annulaire de
direction:
Retirer la plaque de numéro.
Retirer la barre de guidon et la colonne de gui-
don.
Desserrer l’écrou de bague 1 en utilisant la
clé pour écrou annulaire 2.
Clé pour écrou annulaire:
YU-33975/90890-01403
3 - 42

3 - 43
INSP
ADJ
STEERING HEAD INSPECTION AND ADJUSTMENT

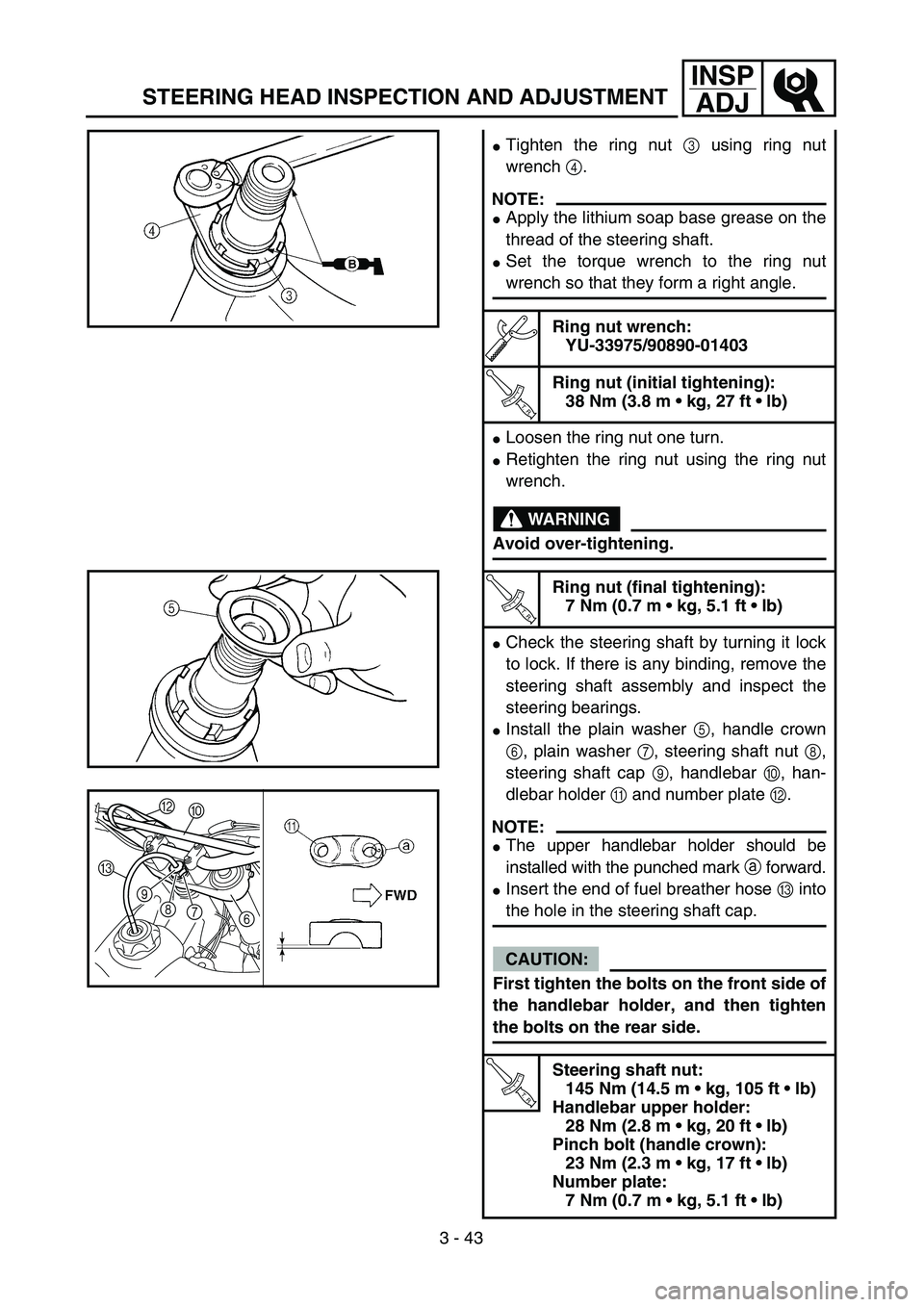

Tighten the ring nut 3 using ring nut
wrench 4.
NOTE:
Apply the lithium soap base grease on the
thread of the steering shaft.
Set the torque wrench to the ring nut
wrench so that they form a right angle.
Ring nut wrench:
YU-33975/90890-01403
T R..
Ring nut (initial tightening):
38 Nm (3.8 m • kg, 27 ft • lb)
Loosen the ring nut one turn.
Retighten the ring nut using the ring nut
wrench.
WARNING
Avoid over-tightening.
T R..
Ring nut (final tightening):
7 Nm (0.7 m • kg, 5.1 ft • lb)
Check the steering shaft by turning it lock
to lock. If there is any binding, remove the
steering shaft assembly and inspect the
steering bearings.
Install the plain washer 5, handle crown
6, plain washer 7, steering shaft nut 8,
steering shaft cap 9, handlebar 0, han-
dlebar holder A and number plate B.
NOTE:
The upper handlebar holder should be
installed with the punched mark a forward.
Insert the end of fuel breather hose C into
the hole in the steering shaft cap.
CAUTION:
First tighten the bolts on the front side of
the handlebar holder, and then tighten
the bolts on the rear side.
T R..
Steering shaft nut:
145 Nm (14.5 m • kg, 105 ft • lb)
Handlebar upper holder:
28 Nm (2.8 m • kg, 20 ft • lb)
Pinch bolt (handle crown):
23 Nm (2.3 m • kg, 17 ft • lb)
Number plate:
7 Nm (0.7 m • kg, 5.1 ft • lb)
6 7 8 9 CB
0

INSP
ADJ
3 - 43
CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
Ringmutter 3 mit dem Hakenschlüssel 4
festziehen.
HINWEIS:
Lithiumfett auf das Gewinde der Lenk-
säule auftragen.
Den Drehmomentschlüssel im rechten
Winkel zum Hakenschlüssel ansetzen.
Hakenschlüssel:
YU-33975/90890-01403
T R..
Ringmutter
(vorläufiges Anzugsmoment):
38 Nm (3,8 m • kg, 27 ft • lb)
Ringmutter um eine Drehung lockern.
Ringmutter mit Hilfe des Hakenschlüssels
vorschriftsmäßig festziehen.
WARNUNG
Nicht zu fest anziehen.
T R..
Ringmutter
(endgültiges Anzugsmoment):
7 Nm (0,7 m • kg, 5,1 ft • lb)
Lenkkopf nochmals überprüfen, indem die
Gabel zwischen rechtem und linkem
Anschlag bewegt wird. Bei Schwergängig-
keit Lenkkopf zerlegen und Lenkkopflager
kontrollieren.
Flache Unterlegscheibe 5, obere Gabel-
brücke 6, flache Unterlegscheibe 7, Lenk-
kopfmutter 8, Lenksäulenkappe 9 Lenker
0, Lenkerhalterungen A und Nummern-
schild B montieren.
HINWEIS:
Die Lenkerhalterung mit der Markierung
a nach vorn montieren.
Das Ende des Kraftstofftank-Belüftungs-
schlauches C durch die Bohrung im in der
Lenksäulenkappe.
ACHTUNG:
Zuerst die vorderen Schrauben der Len-
kerhalterung, danach die hinteren Schrau-
ben anziehen.
T R..
Lenkkopfmutter:
145 Nm (14,5 m • kg, 105 ft • lb)
Lenkerhalterung:
28 Nm (2,8 m • kg, 20 ft • lb)
Klemmschraube (obere Gabel-
brücke):
23 Nm (2,3 m • kg, 17 ft • lb)
Nummernschild:
7 Nm (0,7 m • kg, 5,1 ft • lb)

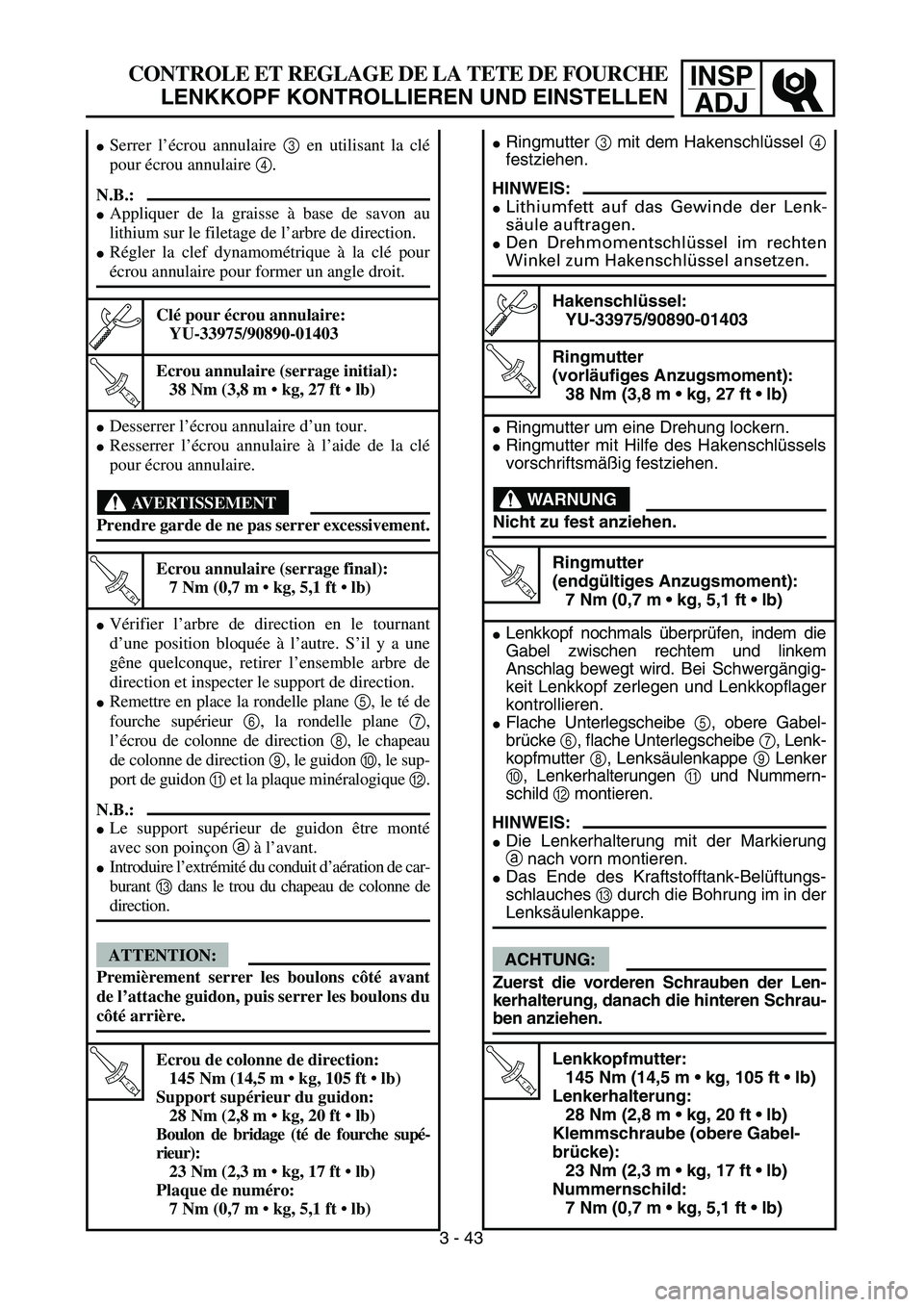

Serrer l’écrou annulaire 3 en utilisant la clé
pour écrou annulaire 4.
N.B.:
Appliquer de la graisse à base de savon au
lithium sur le filetage de l’arbre de direction.
Régler la clef dynamométrique à la clé pour
écrou annulaire pour former un angle droit.
Clé pour écrou annulaire:
YU-33975/90890-01403
T R..
Ecrou annulaire (serrage initial):
38 Nm (3,8 m • kg, 27 ft • lb)
Desserrer l’écrou annulaire d’un tour.
Resserrer l’écrou annulaire à l’aide de la clé
pour écrou annulaire.
AVERTISSEMENT
Prendre garde de ne pas serrer excessivement.
T R..
Ecrou annulaire (serrage final):
7 Nm (0,7 m • kg, 5,1 ft • lb)
Vérifier l’arbre de direction en le tournant
d’une position bloquée à l’autre. S’il y a une
gêne quelconque, retirer l’ensemble arbre de
direction et inspecter le support de direction.
Remettre en place la rondelle plane 5, le té de
fourche supérieur 6, la rondelle plane 7,
l’écrou de colonne de direction 8, le chapeau
de colonne de direction 9, le guidon 0, le sup-
port de guidon A et la plaque minéralogique B.
N.B.:
Le support supérieur de guidon être monté
avec son poinçon a à l’avant.
Introduire l’extrémité du conduit d’aération de car-
burant C dans le trou du chapeau de colonne de
direction.
ATTENTION:
Premièrement serrer les boulons côté avant
de l’attache guidon, puis serrer les boulons du
côté arrière.
T R..
Ecrou de colonne de direction:
145 Nm (14,5 m • kg, 105 ft • lb)
Support supérieur du guidon:
28 Nm (2,8 m • kg, 20 ft • lb)
Boulon de bridage (té de fourche supé-
rieur):
23 Nm (2,3 m • kg, 17 ft • lb)
Plaque de numéro:
7 Nm (0,7 m • kg, 5,1 ft • lb)

3 - 44
INSP
ADJ
LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable end
0Hot starter cable endÅUse Yamaha cable lube or equivalent on these
areas.
ıUse SAE 10W-30 motor oil or suitable chain
lubricants.
ÇLubricate the following areas with high quality,
lightweight lithium-soap base grease.
CAUTION:
Wipe off any excess grease, and avoid get-
ting grease on the brake discs.
AAA
AAB
CC

INSP

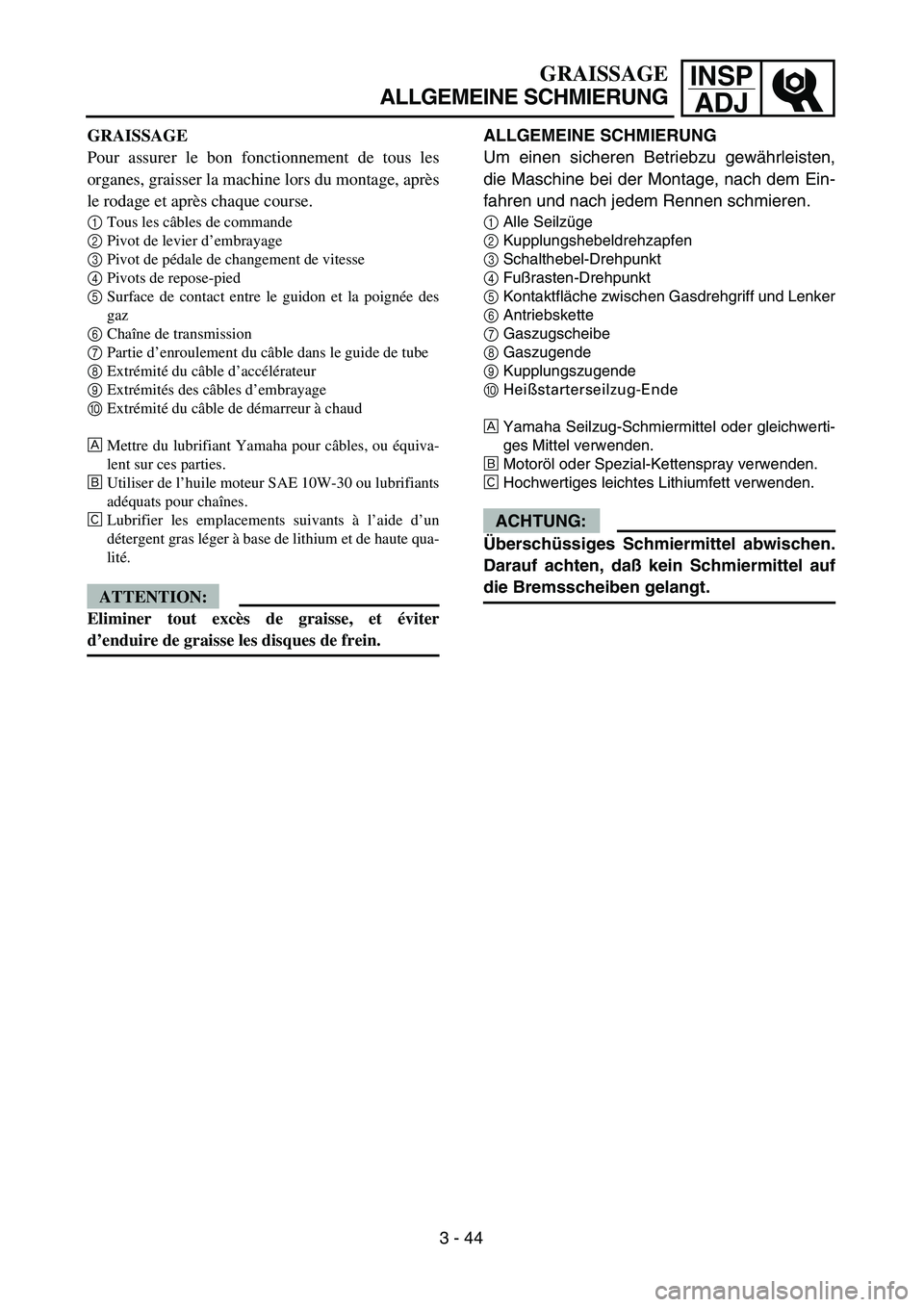

ADJGRAISSAGE
ALLGEMEINE SCHMIERUNG
ALLGEMEINE SCHMIERUNG
Um einen sicheren Betriebzu gewährleisten,
die Maschine bei der Montage, nach dem Ein-
fahren und nach jedem Rennen schmieren.
1Alle Seilzüge
2Kupplungshebeldrehzapfen
3Schalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Kontaktfläche zwischen Gasdrehgriff und Lenker
6Antriebskette
7Gaszugscheibe
8Gaszugende
9Kupplungszugende
0Heißstarterseilzug-Ende
ÅYamaha Seilzug-Schmiermittel oder gleichwerti-
ges Mittel verwenden.
ıMotoröl oder Spezial-Kettenspray verwenden.
ÇHochwertiges leichtes Lithiumfett verwenden.
ACHTUNG:
Überschüssiges Schmiermittel abwischen.
Darauf achten, daß kein Schmiermittel auf
die Bremsscheiben gelangt. GRAISSAGE
Pour assurer le bon fonctionnement de tous les
organes, graisser la machine lors du montage, après
le rodage et après chaque course.
1Tous les câbles de commande
2Pivot de levier d’embrayage
3Pivot de pédale de changement de vitesse
4Pivots de repose-pied
5Surface de contact entre le guidon et la poignée des
gaz
6Chaîne de transmission
7Partie d’enroulement du câble dans le guide de tube
8Extrémité du câble d’accélérateur
9Extrémités des câbles d’embrayage
0Extrémité du câble de démarreur à chaud
ÅMettre du lubrifiant Yamaha pour câbles, ou équiva-
lent sur ces parties.
ıUtiliser de l’huile moteur SAE 10W-30 ou lubrifiants
adéquats pour chaînes.
ÇLubrifier les emplacements suivants à l’aide d’un
détergent gras léger à base de lithium et de haute qua-
lité.
ATTENTION:
Eliminer tout excès de graisse, et éviter
d’enduire de graisse les disques de frein.
3 - 44

3 - 45
INSP
ADJ
ELECTRICAL/SPARK PLUG INSPECTION
EC370000
ELECTRICAL
EC371001
SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode 1
Wear/damage → Replace.
Insulator color 2
Normal condition is a medium to light
tan color.
Distinctly different color → Check the
engine condition.
NOTE:
When the engine runs for many hours at low
speeds, the spark plug insulator will become
sooty, even if the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap a
Use a wire gauge or thickness gauge.
Out of specification → Regap.
Spark plug gap:
0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
4. Clean the plug with a spark plug cleaner
if necessary.
5. Tighten:
Spark plug
NOTE:
Before installing a spark plug, clean the gas-
ket surface and plug surface.
Finger-tighten a the spark plug before
torquing to specification b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)

INSP
ADJ
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Changer.
Couleur de l’isolateur 2
Une teinte légèrement brunâtre correspond
à l’état normal des électrodes.
Teinte franchement différente → Contrôler
l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant de nombreuses
heures à régimes lents, l’isolant de bougie d’allu-
mage se couvre de suie, même si le moteur et le
carburateur sont en bon état de marche.
3. Mesurer:
Ecartement des électrodes a
Utiliser un calibre pour câble ou un calibre
d’épaisseur.
Hors spécification → Régler.
Ecartement des électrodes:
0,7 à 0,8 mm (0,028 à 0,031 in)
4. Si nécessaire, nettoyer la bougie avec un
appareil de nettoyage de bougie.
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer son plan de
joint et son filetage.
Serrer la bougie à la main a avant de la serrer au
couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode 1
Verschleiß/Beschädigung → Erneuern.
Isolatorfuß-Farbe 2
Die normale Färbung ist Rehbraun.
Abnormale Färbung → Den Motorzu-
stand kontrollieren.
HINWEIS:
Läuft der Motor viele Stunden mit niedriger
Drehzahl, weist der Zündkerzen-Isolatorfuß
auch bei gutem Motor- und Vergaserzustand
Verölung auf.
3. Messen:
Elektrodenabstand a
Eine Fühlerlehre verwenden.
Unvorschriftsmäßig → Einstellen.
Elektrodenabstand:
0,7–0,8 mm (0,028–0,031 in)
4. Die Zündkerze ggf. mit Kerzenreiniger
säubern.
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zündkerze Ker-
zenkörper und Dichtfläche säubern.
Die Zündkerze zuerst handfest anziehen a
und dann erst vorschriftsmäßig festziehen
b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
PARTIE ELECTRIQUE/CONTROLE DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
3 - 45

3 - 46
INSP
ADJ
IGNITION TIMING CHECK
IGNITION TIMING CHECK
1. Remove:
Timing plug 1
2. Attach:
Timing light
To the ignition coil lead
(orange lead 1).
Timing light:
YM-33277-A/90890-03141
3. Adjust:
Engine idling speed
Refer to “IDLE SPEED ADJUST-
MENT”.
4. Check:
Ignition timing
Visually check the stationary pointer a
is within the firing range b on the rotor.
Incorrect firing range → Check rotor
and pickup assembly.
5. Install:
Timing plug

INSP
ADJ
ZÜNDZEITPUNKT KONTROLLIEREN
1. Demontieren:
Schwungrad-Abdeckschraube 1
2. Anschließen:
Stroboskoplampe
Zur Zündspulenleitung (orangefarbene
Leitung 1)
Stroboskoplampe:
YM-33277-A/90890-03141
3. Einstellen:
Leerlaufdrehzahl
Siehe unter “LEERLAUFDREHZAHL
EINSTELEN”.
4. Kontrollieren:
Zündzeitpunkt
Kontrollieren, ob sich die Zündbereich-
Markierung b auf Höhe der Gehäuse-
markierung a befindet.
Falscher Zündbereich → Lichtmaschi-
nenrotor und/oder Impulsgeber über-
prüfen.
5. Montieren:
Schwungrad-Abdeckschraube CONTROLE DE L’AVANCE A
L’ALLUMAGE
1. Déposer:
Bouchon de distribution 1
2. Attacher:
Lampe stroboscopique
Au fil de la bougie d’allumage (fil orange 1).
Lampe stroboscopique:
YM-33277-A/90890-03141
3. Régler:
Régime de ralenti du moteur
Se reporter à la section “REGLAGE DU
REGIME DE RALENTI”.
4. Contrôler:
Avance à l’allumage
S’assurer que l’index fixe a se trouve dans
la plage d’allumage b sur le rotor.
Plage d’allumage incorrecte → Contrôler le
rotor et le circuit d’excitation.
5. Monter:
Bouchon de distribution
CONTROLE DE L’AVANCE A L’ALLUMAGE
ZÜNDZEITPUNKT KONTROLLIEREN
3 - 46

4 - 1
ENG

EC400000

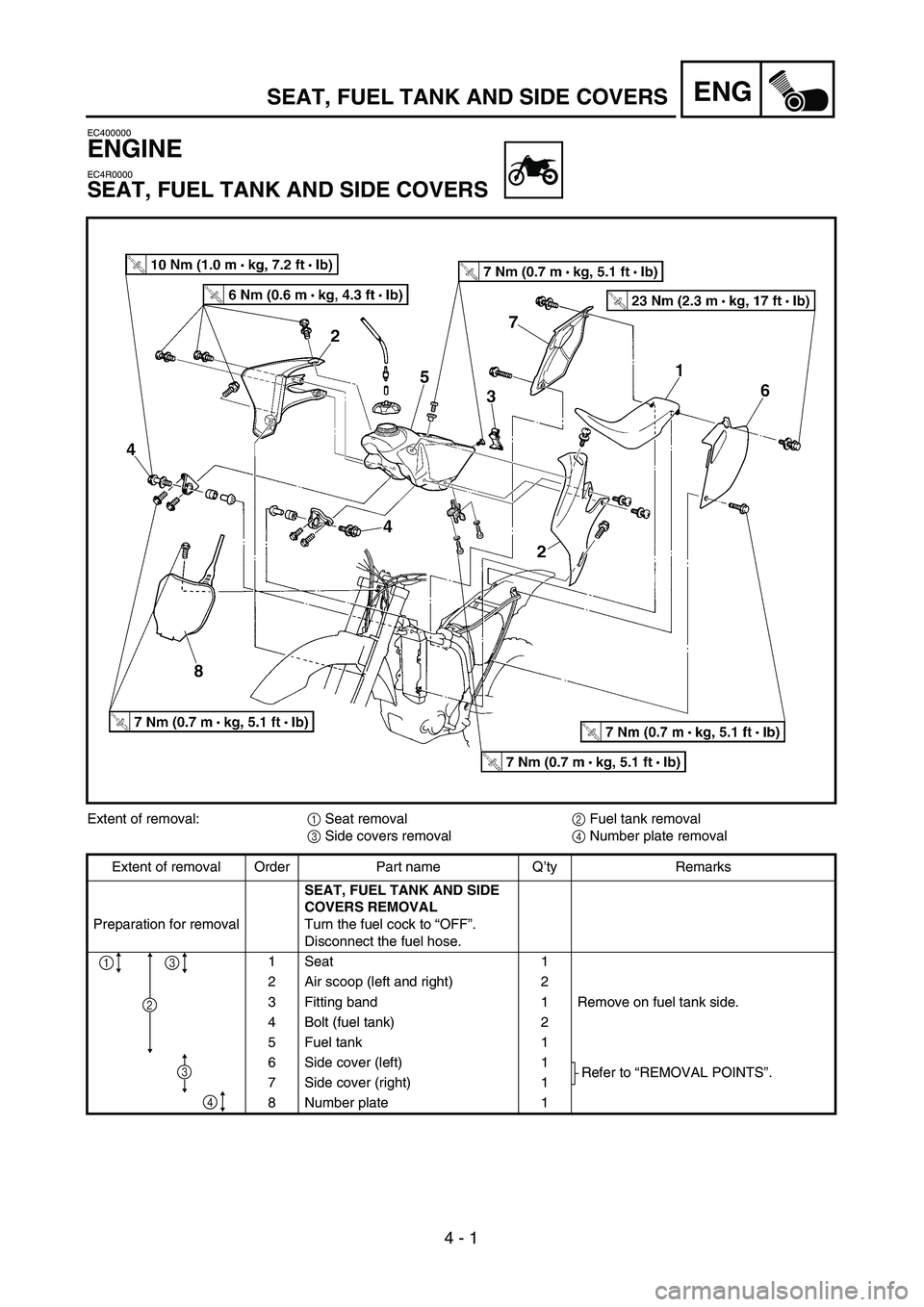

ENGINE
EC4R0000
SEAT, FUEL TANK AND SIDE COVERS
Extent of removal:
1
Seat removal
2
Fuel tank removal
3
Side covers removal
4
Number plate removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
SEAT, FUEL TANK AND SIDE
COVERS REMOVAL
Turn the fuel cock to “OFF”.
Disconnect the fuel hose.
1 Seat 1
2 Air scoop (left and right) 2
3 Fitting band 1 Remove on fuel tank side.
4 Bolt (fuel tank) 2
5 Fuel tank 1
6 Side cover (left) 1
Refer to “REMOVAL POINTS”.
7 Side cover (right) 1
8 Number plate 1
13
4
2
3

SEAT, FUEL TANK AND SIDE COVERS
