YAMAHA YZ450F 2004 Owners Manual

ENG
4 - 1
MOTOR
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
Demontage-Arbeiten:1 Sitzbank demontieren2 Kraftstofftank demontieren
3 Seitenabdeckungen demontieren4 Nummernschild demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDEK-
KUNGEN DEMONTIEREN
Vorbereitung für den
AusbauKraftstoffhahn auf “OFF” stellen.
Kraftstoffschlauch lösen.
1 Sitzbank 1
2 Lufthutzen (links und rechts) 2
3 Befestigung 1 Vom Kraftstofftank demontieren.
4 Schraube (Kraftstofftank) 2
5 Kraftstofftank 1
6 Seitenabdeckung (links) 1
Siehe unter “AUSBAU”.
7 Seitenabdeckung (rechts) 1
8 Nummernschild 1
13
4
2
3
SELLE, RESERVOIR A ESSENCE ET CACHES LATERAUX
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
MOTEUR
SELLE, RESERVOIR A ESSENCE ET CACHES LATERAUX
Organisation de la dépose:1 Dépose du selle 2 Dépose du réservoir à essence
3 Dépose des caches latéraux4 Dépose de la plaque de numéro
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA SELLE, DU
RESERVOIR A ESSENCE ET
DES CACHES LATERAUX
Préparation à la dépose Tourner le robinet à carburant à la
position “OFF”.
Déconnecter le tuyau d’essence.
1 Selle 1
2 Buse d’arrivée d’air (gauche et droit) 2
3 Attache 1 Déposer sur le côté du réservoir à essence.
4 Boulon (réservoir à essence) 2
5Réservoir à essence 1
6 Cache latéral (gauche) 1
Se reporter à “POINTS DE DEPOSE”.
7 Cache latéral (droit) 1
8 Plaque de numéro 1
13
4
2
3



4

4 - 2
ENG

REMOVAL POINTS
Side cover
1. Remove:

Bolt (side cover)

Side cover (left)
1

Side cover (right)
2
NOTE:

Draw the side cover downward to remove it
because its claws
a
are inserted in the air fil-
ter case.
SEAT, FUEL TANK AND SIDE COVERS

4 - 2
ENG
AUSBAU
Seitenabdeckung
1. Demontieren:
Schraube (seitenabdeckung)
Seitenabdeckung (links) 1
Seitenabdeckung (rechts) 2
HINWEIS:
Die Seitenabdeckung zum Entfernen nach
unten ziehen, weil ihre Klauen a in das Luftfil-
tergehäuse eingesetzt sind.
SELLE, RESERVOIR A ESSENCE ET CACHES LATERAUX
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
POINTS DE DEPOSE
Cache latéral
1. Déposer:
Boulon (cache latéral)
Cache latéral (gauche) 1
Cache latéral (droit) 2
N.B.:
Tirer le cache latéral vers le bas pour l’enlever car
les griffes a sont insérées dans le carter de filtre à
air.

4 - 3
ENG

EXHAUST PIPE AND SILENCER
EC4S0000
EXHAUST PIPE AND SILENCER
Å
Except for USA
Extent of removal:
1
Silencer removal
2
Exhaust pipe removal
Extent of removal Order Part name Q’ty Remarks
EXHAUST PIPE AND
SILENCER REMOVAL
Preparation for removal Side cover (right) Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Bolt (clamp) 1 Only loosening.
2 Bolt [silencer (front)] 1
3 Bolt [silencer (rear)] 1
4 Collar 1
5 Silencer 1
6 Clamp 1
7 Nut (exhaust pipe) 1
8 Bolt (exhaust pipe) 1
9 Exhaust pipe 1
10 Gasket 2
2
1
2

ENG
4 - 3
TUYAU D’ECHAPPEMENT ET SILENCIEUX
KRÜMMER UND SCHALLDÄMPFER
KRÜMMER UND SCHALLDÄMPFER
ÅNicht USA
Demontage-Arbeiten:1 Schalldämpfer demontieren2 Krümmer demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KRÜMMER UND SCHALLDÄMP-
FER DEMONTIEREN
Vorbereitung für den
AusbauSeitenabdeckung (rechts) Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
1 Schraube (Schlauchschelle) 1 Nur lockern.
2 Schraube [Schalldämpfer (Vorn)] 1
3 Schraube [Schalldämpfer (Hinten)] 1
4 Distanzhülse 1
5 Schalldämpfer 1
6 Schlauchschelle 1
7 Mutter (Krümmer) 1
8 Schraube (Krümmer) 1
9 Auspuffrohr 1
10Dichtung
2
2
1
2
TUYAU D’ECHAPPEMENT ET SILENCIEUX
ÅExcepté pour E.-U.
Organisation de la dépose:1 Dépose du silencieux2 Dépose du tuyau d’échappement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU TUYAU D’ECHAP-
PEMENT ET DU SILENCIEUX
Préparation à la dépose Cache latéral (droit) Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
1 Boulon (bride) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arriere)] 1
4 Collerette 1
5 Silencieux 1
6 Bride 1
7 Ecrou (tuyau d’échappement) 1
8 Boulon (tuyau d’échappement) 1
9 Tuyau d’échappement 1
10 Joint 2
2
1
2

4 - 4
ENG

EXHAUST PIPE AND SILENCER
INSPECTION
Exhaust pipe and silencer
1. Inspect:

Gasket
1

Damage
→
Replace.
1

ASSEMBLY AND INSTALLATION
Exhaust pipe and silencer
1. Install:

Gasket

Exhaust pipe
1


Nut (exhaust pipe)
2


Bolt (exhaust pipe)
3

NOTE:

First, temporarily tighten the nut (exhaust pipe),
then tighten the bolt (exhaust pipe) 20 Nm
(2.0 m • kg, 14 ft • lb). After that, retighten the
nut (exhaust pipe) 13 Nm (1.3 m • kg, 9.4 ft • lb)
and then the bolt (exhaust pipe) 24 Nm
(2.4 m • kg, 17 ft • lb).
3
1 2New
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
T R..24 Nm (2.4 m · kg, 17 ft · lb)

2. Install:

Clamp
1


Gasket
2


Silencer
3


Plain washer
4


Bolt (silencer)
5

NOTE:

Install the gasket with its meshed area toward
the exhaust side.
3
4
51
2
aNew
T R..16 Nm (1.6 m · kg, 11 ft · lb)
New
T R..35 Nm (3.5 m · kg, 25 ft · lb)

4 - 4
ENG
PRÜFUNG
Krümmer und Schalldämpfer
1. Kontrollieren:
Dichtung 1
Beschädigung → Erneuern.
ZUSAMMENBAU UND MONTAGE
Krümmer und Schalldämpfer
1. Montieren:
Dichtung
Auspuffrohr 1
Mutter (Krümmer) 2
Schraube (Krümmer) 3
HINWEIS:
Zunächst die Mutter (Auspuffrohr) provisorisch
anziehen und dann die Schraube (Auspuff-
rohr) auf 20 Nm (2,0 m • kg, 14 ft • lb) festzie-
hen. Danach die Mutter (Auspuffrohr) auf
13 Nm (1,3 m • kg, 9,4 ft • lb) und anschlie-
ßend die Schraube (Auspuffrohr) auf 24 Nm
(2,4 m • kg, 17 ft • lb) festziehen.
New
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Montieren:
Schlauchschelle 1
Dichtung 2
Schalldämpfer 3
Beilagscheibe 4
Schraube (Schalldämpfer) 5
HINWEIS:
Die Dichtung mit dem vermaschten Bereich
zur Auspuffseite hin einbauen.
T R..16 Nm (1,6 m · kg, 11 ft · lb)
New
T R..35 Nm (3,5 m · kg, 25 ft · lb)
TUYAU D’ECHAPPEMENT ET SILENCIEUX
KRÜMMER UND SCHALLDÄMPFER
CONTROLE
Tuyau d’echappement et silencieux
1. Contrôler:
Joint 1
Endommagement → Changer.
ASSEMBLAGE ET MONTAGE
Tuyau d’echappement et silencieux
1. Monter:
Joint
Tuyau d’échappement 1
Ecrou (tuyau d’échappement) 2
Boulon (tuyau d’échappement) 3
N.B.:
Commencer par serrer provisoirement l’écrou (tuyau
d’échappement), puis serrer le boulon (tuyau
d’échappement) 20 Nm (2,0 m • kg, 14 ft • lb). Serrer
ensuite une nouvelle fois l’écrou (tuyau d’échappe-
ment) 13 Nm (1,3 m • kg, 9,4 ft • lb) puis le boulon
(tuyau d’échappement) 24 Nm (2,4 m • kg, 17 ft • lb).
New
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Monter:
Bride 1
Joint 2
Silencieux 3
Rondelle ordinaire 4
Boulon (silencieux) 5
N.B.:
Poser le joint en dirigeant sa partie maillée vers
l’échappement.
T R..16 Nm (1,6 m · kg, 11 ft · lb)
New
T R..35 Nm (3,5 m · kg, 25 ft · lb)

4 - 5
ENG

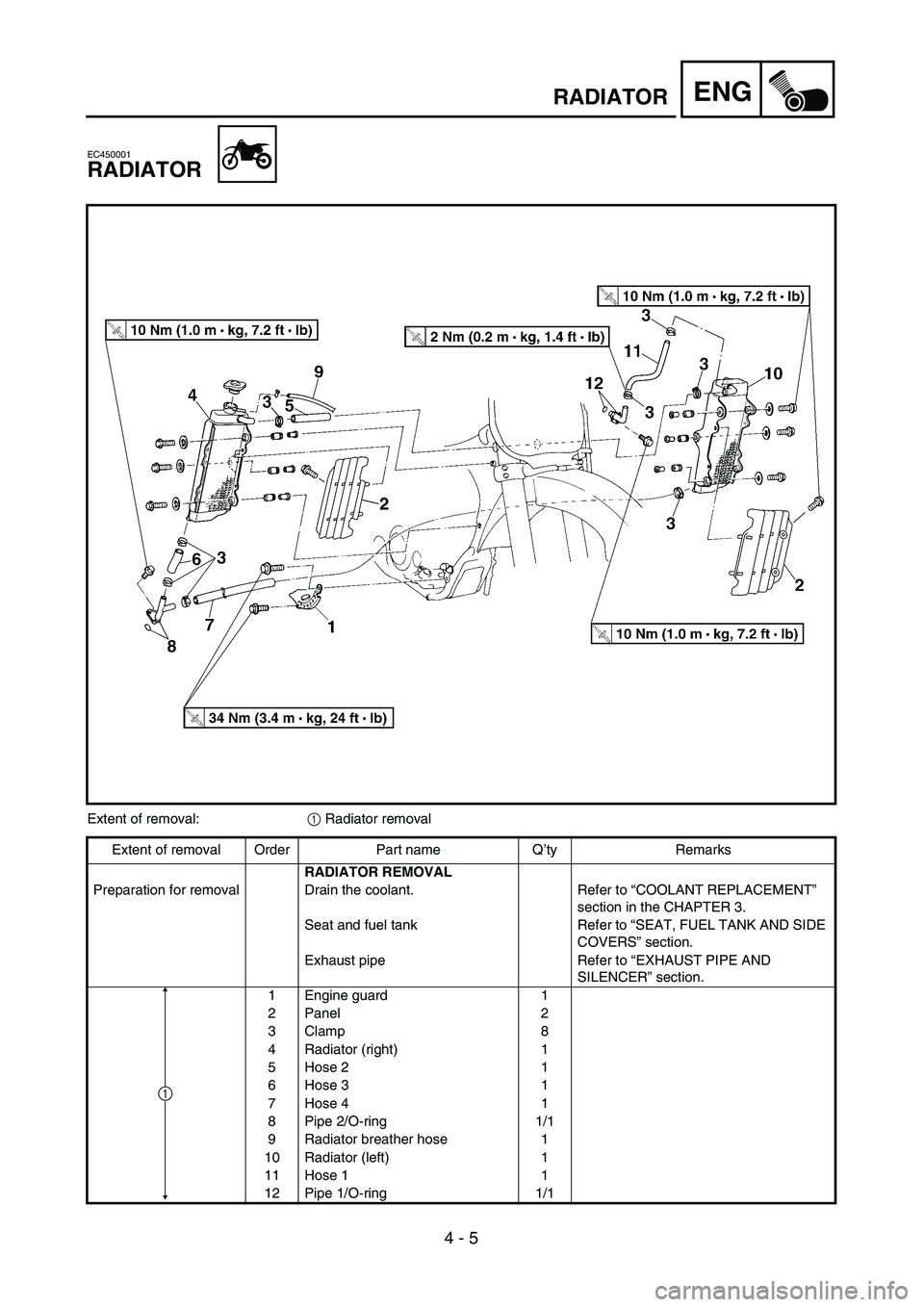

RADIATOR
EC450001
RADIATOR
Extent of removal:
1
Radiator removal
Extent of removal Order Part name Q’ty Remarks
RADIATOR REMOVAL
Preparation for removal Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe Refer to “EXHAUST PIPE AND
SILENCER” section.
1 Engine guard 1
2 Panel 2
3 Clamp 8
4 Radiator (right) 1
5 Hose 2 1
6 Hose 3 1
7 Hose 4 1
8 Pipe 2/O-ring 1/1
9 Radiator breather hose 1
10 Radiator (left) 1
11 Hose 1 1
12 Pipe 1/O-ring 1/1
1

ENG
4 - 5
RADIATEUR
KÜHLER
KÜHLER
Demontage-Arbeiten:1 Kühler demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KÜHLER DEMONTIEREN
Vorbereitung für den
AusbauKühlflüsssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT
WECHSELN” im KAPITEL 3.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
Krümmer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
1 Motorschutzblech 1
2 Abdeckung 2
3 Schlauchschelle 8
4Kühler (rechts) 1
5 Schlauch 2 1
6 Schlauch 3 1
7 Schlauch 4 1
8 Rohr 2/O-Ring 1/1
9Kühler-Entlüftungsschlauch 1
10 Kühler (links) 1
11 Schlauch 1 1
12 Rohr 1/O-Ring 1/1
1
RADIATEUR
Organisation de la dépose:1 Dépose du radiateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU RADIATEUR
Préparation à la dépose Vidanger le liquide de refroidisse-
ment.Se reporter à la section “CHANGEMENT
DU LIQUIDE DE REFROIDISSEMENT”
du CHAPITRE 3.
Selle et réservoir à essence Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Tuyau d’échappement Se reporter à la section “TUYAU
D’ECHAPPEMENT ET SILENCIEUX”.
1 Protège-carter 1
2 Panneau 2
3 Bride 8
4 Radiateur (droit) 1
5 Flexible 2 1
6 Flexible 3 1
7 Flexible 4 1
8 Tuyau 2/joint torique 1/1
9 Tuyau du reniflard de radiateur 1
10 Radiateur (gauche) 1
11 Flexible 1 1
12 Tuyau 1/joint torique 1/1
1

4 - 6
ENG

RADIATOR
EC456000
HANDLING NOTE
WARNING

Do not remove the radiator cap when the
engine and radiator are hot. Scalding hot
fluid and steam may be blown out under
pressure, which could cause serious
injury.
When the engine has cooled, open the radi-
ator cap by the following procedure:
Place a thick rag, like a towel, over the radi-
ator cap, slowly rotate the cap counter-
clockwise to the detent. This procedure
allows any residual pressure to escape.
When the hissing sound has stopped,
press down on the cap while turning coun-
terclockwise and remove it.
EC454000
INSPECTION
EC444100
Radiator
1. Inspect:
Radiator core 1
Obstruction → Blow out with com-
pressed air through rear of the radiator.
Bent fin → Repair/replace.
EC455000
ASSEMBLY AND INSTALLATION
Radiator
1. Install:
Pipe 1 1
Hose 1 2
Pipe 2 3
Hose 3 4
Hose 4 5
2. Install:
Hose 2 1
Radiator (left) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
