CHAS
EC5B0000
HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Number plate Remove the clamp portion only.
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5“ENGINE STOP” button 1
6 Master cylinder 1 Refer to “REMOVAL POINTS”.
7 Throttle cable cap 1
8 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Grip (right) 1 Refer to “REMOVAL POINTS”.
11 Tube guide 1
12 Cover (grip cap) 1
13 Collar 1
14 Grip (left) 1 Refer to “REMOVAL POINTS”.
15 Handlebar holder (upper) 2
16 Handlebar 1
1
HANDLEBAR

5 - 39
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung den Aus-
bauLENKER DEMONTIEREN
Nummernschild Nur die Befestigung demontieren.
1 Heißstarterseilzug 1 Hebelseitig demontieren.
2 Heißstarter-Hebelhalter 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter “ENGINE
STOP”1
6 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
7 Gasseilzugkappe 1
8 Gaszug 2 1 Gasdrehgriffseitig demontieren.
9 Gaszug 1 1 Gasdrehgriffseitig demontieren.
10 Gasdrehgriff 1 Siehe unter “AUSBAU”.
11 Führungsrohr 1
12 Abdeckung (Griffkappe) 1
13 Hülse 1
14 Lenkergriff (links) 1 Siehe unter “AUSBAU”.
15 Lenkerhalterung (oben) 2
16 Lenker 1
1
GUIDON
LENKER
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
déposeDEPOSE DU GUIDON
Plaque de numéro Enlever seulement la partie fixée au guidon.
1Câble de démarreur à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarreur à
chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1
5 Bouton d’arrêt du moteur “ENGINE
STOP”1
6Maître-cylindre 1 Se reporter à “POINTS DE DEPOSE”.
7 Capuchon de câble d’accélérateur 1
8Câble d’accélérateur 2 (serré)1Déconnecter du côté accélérateur.
9Câble d’accélérateur 1 (tiré)1Déconnecter du côté accélérateur.
10 Poignée (droite) 1 Se reporter à “POINTS DE DEPOSE”.
11 Guide de tube 1
12 Cache (capuchon de la poignée des gaz) 1
13 Collerette 1
14 Poignée (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
15 Support de guidon (supérieur) 2
16 Guidon 1
1

5 - 43
CHASHANDLEBAR

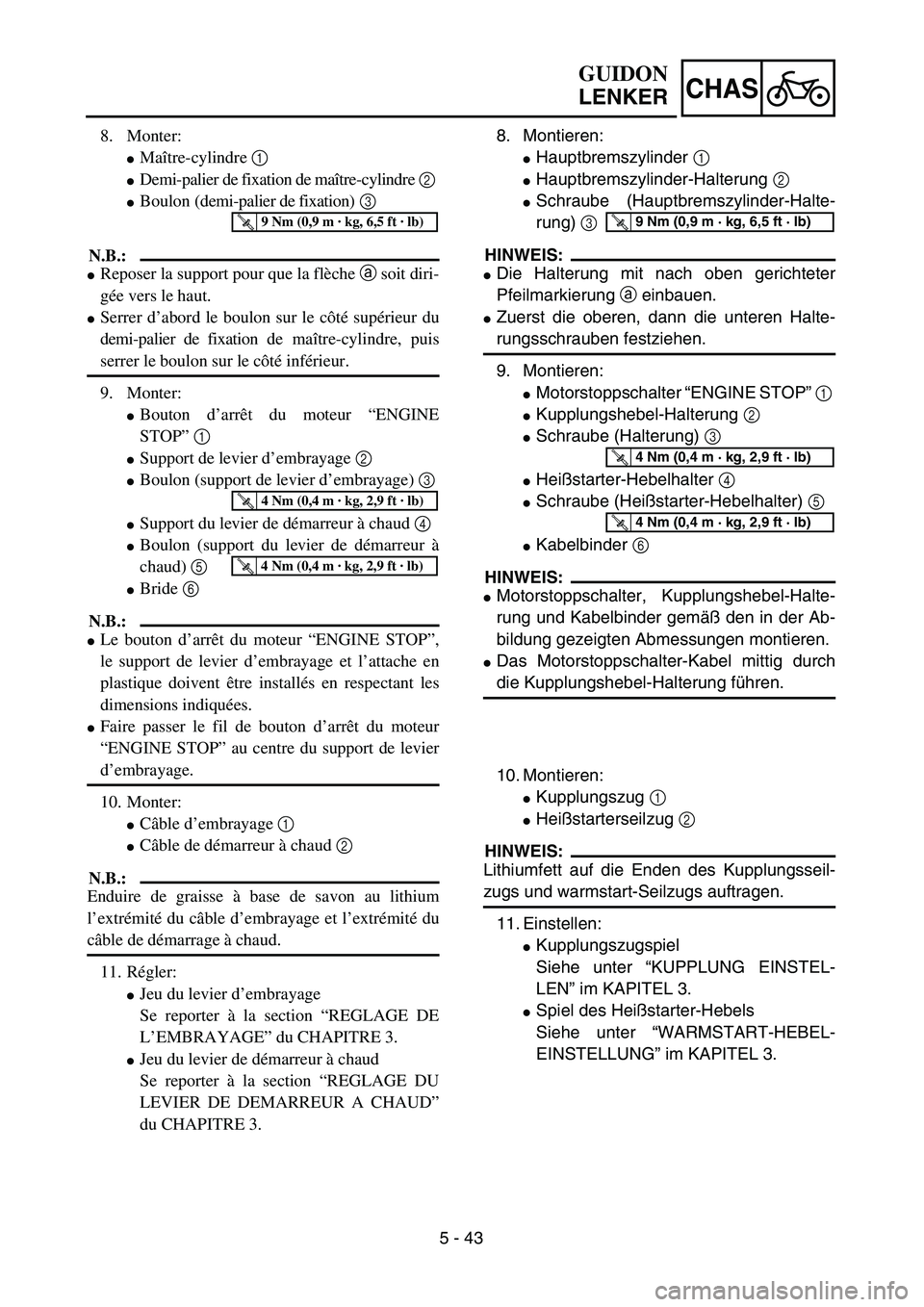

8. Install:
Master cylinder 1
Master cylinder bracket 2
Bolt (master cylinder bracket) 3
NOTE:
Install the bracket so that the arrow mark a
faces upward.
First tighten the bolt on the upper side of the
master cylinder bracket, and then tighten the
bolt on the lower side.
9. Install:
“ENGINE STOP” button 1
Clutch lever holder 2
Bolt (clutch lever holder) 3
Hot starter lever holder 4
Bolt (hot starter lever holder) 5
Clamp 6
NOTE:
The “ENGINE STOP” button, clutch lever
holder and clamp should be installed accord-
ing to the dimensions shown.
Pass the “ENGINE STOP” button lead in the
middle of the clutch lever holder.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
10. Install:
Clutch cable 1
Hot starter cable 2
NOTE:
Apply the lithium soap base grease on the
clutch cable end and hot starter cable end.
11. Adjust:
Clutch lever free play
Refer to “CLUTCH ADJUSTMENT”
section in the CHAPTER 3.
Hot starter lever free play
Refer to “HOT STARTER LEVER
ADJUSTMENT” section in the CHAP-
TER 3.

5 - 43
CHAS
GUIDON
LENKER
8. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halterung 2
Schraube (Hauptbremszylinder-Halte-
rung) 3
HINWEIS:
Die Halterung mit nach oben gerichteter
Pfeilmarkierung a einbauen.
Zuerst die oberen, dann die unteren Halte-
rungsschrauben festziehen.
9. Montieren:
Motorstoppschalter “ENGINE STOP” 1
Kupplungshebel-Halterung 2
Schraube (Halterung) 3
Heißstarter-Hebelhalter 4
Schraube (Heißstarter-Hebelhalter) 5
Kabelbinder 6
HINWEIS:
Motorstoppschalter, Kupplungshebel-Halte-
rung und Kabelbinder gemäß den in der Ab-
bildung gezeigten Abmessungen montieren.
Das Motorstoppschalter-Kabel mittig durch
die Kupplungshebel-Halterung führen.
10. Montieren:
Kupplungszug 1
Heißstarterseilzug 2
HINWEIS:
Lithiumfett auf die Enden des Kupplungsseil-
zugs und warmstart-Seilzugs auftragen.
11. Einstellen:
Kupplungszugspiel
Siehe unter “KUPPLUNG EINSTEL-
LEN” im KAPITEL 3.
Spiel des Heißstarter-Hebels
Siehe unter “WARMSTART-HEBEL-
EINSTELLUNG” im KAPITEL 3.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Monter:
Maître-cylindre 1
Demi-palier de fixation de maître-cylindre 2
Boulon (demi-palier de fixation) 3
N.B.:
Reposer la support pour que la flèche a soit diri-
gée vers le haut.
Serrer d’abord le boulon sur le côté supérieur du
demi-palier de fixation de maître-cylindre, puis
serrer le boulon sur le côté inférieur.
9. Monter:
Bouton d’arrêt du moteur “ENGINE
STOP” 1
Support de levier d’embrayage 2
Boulon (support de levier d’embrayage) 3
Support du levier de démarreur à chaud 4
Boulon (support du levier de démarreur à
chaud) 5
Bride 6
N.B.:
Le bouton d’arrêt du moteur “ENGINE STOP”,
le support de levier d’embrayage et l’attache en
plastique doivent être installés en respectant les
dimensions indiquées.
Faire passer le fil de bouton d’arrêt du moteur
“ENGINE STOP” au centre du support de levier
d’embrayage.
10. Monter:
Câble d’embrayage 1
Câble de démarreur à chaud 2
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble d’embrayage et l’extrémité du
câble de démarrage à chaud.
11. Régler:
Jeu du levier d’embrayage
Se reporter à la section “REGLAGE DE
L’EMBRAYAGE” du CHAPITRE 3.
Jeu du levier de démarreur à chaud
Se reporter à la section “REGLAGE DU
LEVIER DE DEMARREUR A CHAUD”
du CHAPITRE 3.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

6 - 4
–+ELECIGNITION SYSTEM

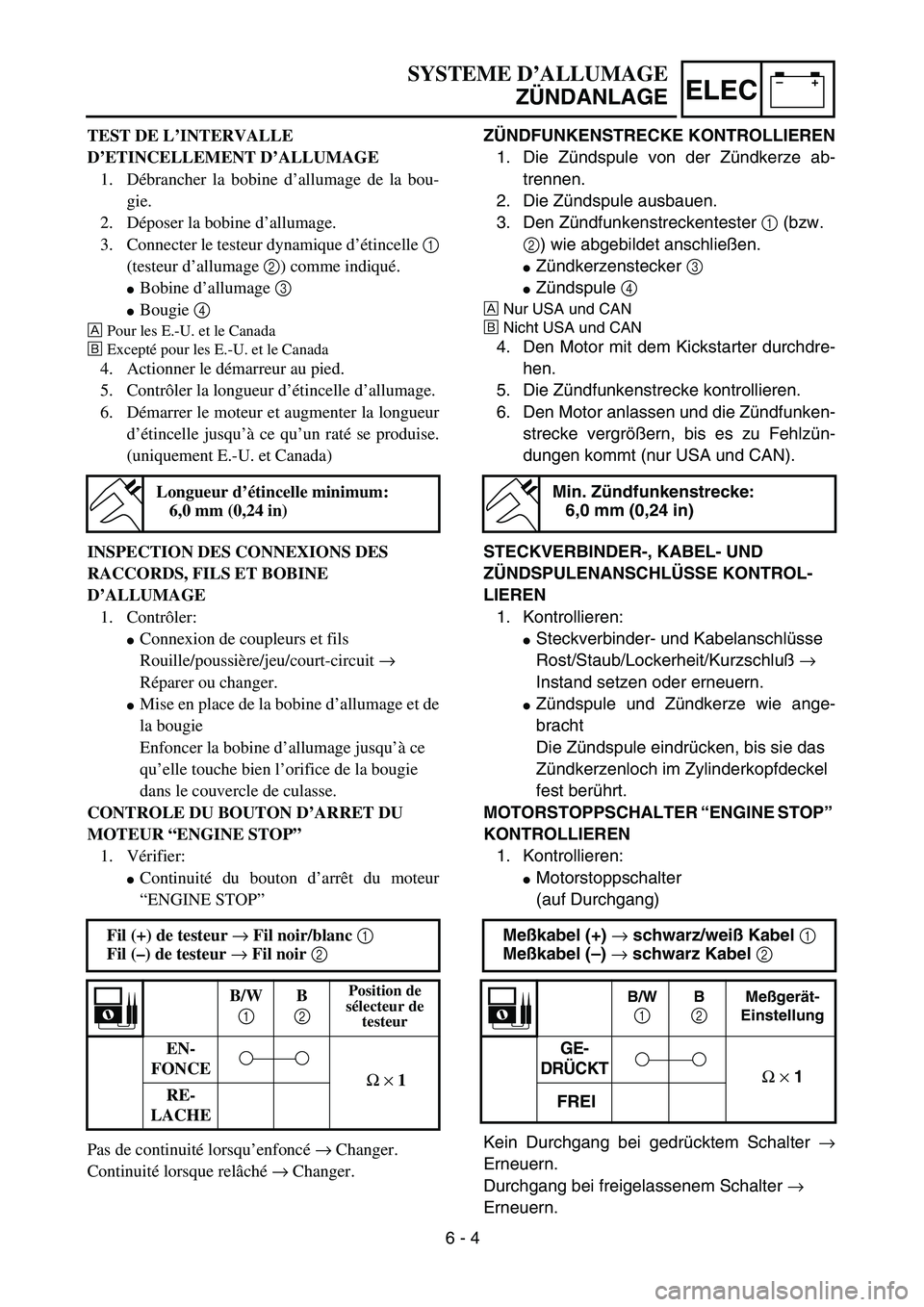

SPARK GAP TEST
1. Disconnect the ignition coil from spark
plug.
2. Remove the ignition coil cap.
3. Connect the dynamic spark tester 1
(ignition checker 2) as shown.
Ignition coil 3
Spark plug 4
ÅFor USA and CDN
ıExcept for USA and CDN
4. Kick the kick starter.
5. Check the ignition spark gap.
6. Start engine, and increase spark gap until
misfire occurs. (for USA and CDN only)
Minimum spark gap:
6.0 mm (0.24 in)
Å
ı
COUPLERS, LEADS AND IGNITION COIL
CONNECTION INSPECTION
1. Check:
Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
Ignition coil and spark plug as they are
fitted
Push in the ignition coil until it closely
contacts the spark plug hole in the cyl-
inder head cover.
EC625001
“ENGINE STOP” BUTTON INSPECTION
1. Inspect:
“ENGINE STOP” button conduct
No continuity while being pushed → Replace.
Continuity while being freed → Replace. Tester (+) lead → Black/White lead 1
Tester (–) lead → Black lead 2
B/W
1B
2Tester selec-
tor position
PUSH IN
Ω × 1
FREEB/W B
11 2 2

–+ELEC
SYSTEME D’ALLUMAGE
ZÜNDANLAGE
ZÜNDFUNKENSTRECKE KONTROLLIEREN
1. Die Zündspule von der Zündkerze ab-
trennen.
2. Die Zündspule ausbauen.
3. Den Zündfunkenstreckentester 1 (bzw.
2) wie abgebildet anschließen.
Zündkerzenstecker 3
Zündspule 4
ÅNur USA und CAN
ıNicht USA und CAN
4. Den Motor mit dem Kickstarter durchdre-
hen.
5. Die Zündfunkenstrecke kontrollieren.
6. Den Motor anlassen und die Zündfunken-
strecke vergrößern, bis es zu Fehlzün-
dungen kommt (nur USA und CAN).
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE KONTROL-
LIEREN
1. Kontrollieren:
Steckverbinder- und Kabelanschlüsse
Rost/Staub/Lockerheit/Kurzschluß →
Instand setzen oder erneuern.
Zündspule und Zündkerze wie ange-
bracht
Die Zündspule eindrücken, bis sie das
Zündkerzenloch im Zylinderkopfdeckel
fest berührt.
MOTORSTOPPSCHALTER “ENGINE STOP”
KONTROLLIEREN
1. Kontrollieren:
Motorstoppschalter
(auf Durchgang)
Kein Durchgang bei gedrücktem Schalter →
Erneuern.
Durchgang bei freigelassenem Schalter →
Erneuern.
Min. Zündfunkenstrecke:
6,0 mm (0,24 in)
Meßkabel (+) → schwarz/weiß Kabel 1
Meßkabel (–) → schwarz Kabel 2
B/W
1 B2 Meßgerät-
Einstellung
GE-
DRÜCKT
Ω × 1
FREI
TEST DE L’INTERVALLE
D’ETINCELLEMENT D’ALLUMAGE
1. Débrancher la bobine d’allumage de la bou-
gie.
2. Déposer la bobine d’allumage.
3. Connecter le testeur dynamique d’étincelle 1
(testeur d’allumage 2) comme indiqué.
Bobine d’allumage 3
Bougie 4
ÅPour les E.-U. et le Canada
ıExcepté pour les E.-U. et le Canada
4. Actionner le démarreur au pied.
5. Contrôler la longueur d’étincelle d’allumage.
6. Démarrer le moteur et augmenter la longueur
d’étincelle jusqu’à ce qu’un raté se produise.
(uniquement E.-U. et Canada)
INSPECTION DES CONNEXIONS DES
RACCORDS, FILS ET BOBINE
D’ALLUMAGE
1. Contrôler:
Connexion de coupleurs et fils
Rouille/poussière/jeu/court-circuit →
Réparer ou changer.
Mise en place de la bobine d’allumage et de
la bougie
Enfoncer la bobine d’allumage jusqu’à ce
qu’elle touche bien l’orifice de la bougie
dans le couvercle de culasse.
CONTROLE DU BOUTON D’ARRET DU
MOTEUR “ENGINE STOP”
1. Vérifier:
Continuité du bouton d’arrêt du moteur
“ENGINE STOP”
Pas de continuité lorsqu’enfoncé → Changer.
Continuité lorsque relâché → Changer.
Longueur d’étincelle minimum:
6,0 mm (0,24 in)
Fil (+) de testeur → Fil noir/blanc 1
Fil (–) de testeur → Fil noir 2
B/W
1 B
2 Position de
sélecteur de
testeur
EN-
FONCE
Ω × 1
RE-
LACHE
6 - 4

6 - 11
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
8. Tighten:
Screw (TPS) 1
9. Stop the engine.
1
EC694000
TPS INPUT VOLTAGE INSPECTION
1. Disconnect the TPS coupler.
2. Start the engine.
3. Inspect:
TPS input voltage
Out of specification → Replace the CDI
unit.
Tester (+) lead → Blue lead 1
Tester (–) lead → Black/Blue lead 2
TPS input
voltageTester selector
position
4 ~ 6 V DCV-20

–+ELEC
8. Festziehen:
Schraube (TPS) 1
9. Den Motor stoppen.
PRÜFEN DER TPS-EINGANGSSPANNUNG
1. Die TPS-Steckverbindung trennen.
2. Den Motor starten.
3. Prüfen:
TPS-Eingangsspannung
Außerhalb des Sollwerts → Die CDI-
Einheit austauschen.
Prüfgerätkabel (+) → Blaues Kabel 1
Prüfgerätkabel (–) →
Schwarzes/blaues Kabel 2
TPS-Eingangs-
spannung Prüfgerätein-
stellung
4–6 V DCV-20
8. Serrer:
Vis (TPS) 1
9. Arrêter le moteur.
CONTROLE DE LA TENSION D’ENTREE
DU TPS
1. Débrancher le coupleur de TPS.
2. Démarrer le moteur.
3. Contrôler:
Tension d’entrée du TPS
Hors spécifications → Remplacer le bloc
CDI.
Fil de l’appareil de contrôle (+) → Fil bleu 1
Fil de l’appareil de contrôle (–) →
Fil noir/bleu 2
Tension d’entrée
du TPS Position du sélec-
teur de l’appareil
de contrôle
4 à 6 V DCV-20
SYSTEME TPS (CAPTEUR DU PAPILLON D’ACCELERATION)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
6 - 11

7 - 2
TUN
CAUTION:
The carburetor is extremely sensitive to
foreign matter (dirt, sand, water, etc.).
During installation, do not allow foreign
matter to get into the carburetor.
Always handle the carburetor and its
components carefully. Even slight
scratches, bends or damage to carbure-
tor parts may prevent the carburetor from
functioning correctly. Carefully perform
all servicing with the appropriate tools
and without applying excessive force.
When the engine is stopped or when
riding at no load, do not open and close
the throttle unnecessarily. Otherwise, too
much fuel may be discharged, starting
may become difficult or the engine may
not run well.
After installing the carburetor, check that
the throttle operates correctly and opens
and closes smoothly.
Atmospheric conditions and carburetor
settings
The air density (i.e., concentration of oxygen
in the air) determines the richness or lean-
ness of the air/fuel mixture. Therefore, refer
to the above table for mixture settings.
That is:
Higher temperature expands the air with its
resultant reduced density.
Higher humidity reduces the amount of oxy-
gen in the air by so much of the water vapor
in the same air.
Lower atmospheric pressure (at a high alti-
tude) reduces the density of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
SETTING
