YAMAHA YZ450F 2004 Owners Manual

4 - 36
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
Ventilführungs-Austreiber:
Einlaß: 4,5 mm (0,18 in)
YM-4116/90890-04116
Auslaß: 5,0 mm (0,20 in)
YM-4097/90890-04097
Ventilführungs-Einbauhülse:
Einlaß:
YM-4117/90890-04117
Auslaß:
YM-4098/90890-04098
Ventilführungs-Reibahle:
Einlaß: 4,5 mm (0,18 in)
YM-4118/90890-04118
Auslaß: 5,0 mm (0,20 in)
YM-4099/90890-04099
HINWEIS:
Nach dem Erneuern der Ventilführung den
Ventilsitz nacharbeiten.
3. Kontrollieren:
Ventilteller
Pitting/Verschleiß → Oberfläche nach-
schleifen.
Ventilschaftende
Pilzartige Verformung oder größerer
Durchmesser als der Ventilschaft → Er-
neuern.
4. Messen:
Ventiltellerstärke a
Unvorschriftsmäßig → Erneuern.
Ventiltellerstärke:
Einlaß:
1,0 mm (0,039 in)
0,85 mm
(0,033 in)
Auslaß:
1,0 mm (0,039 in)
0,85 mm
(0,033 in)
Outil de dépose de guide de soupape:
Admission: 4,5 mm (0,18 in)
YM-4116/90890-04116
Echappement: 5,0 mm (0,20 in)
YM-4097/90890-04097
Outil d’installation de guide de soupape:
Admission:
YM-4117/90890-04117
Echappement:
YM-4098/90890-04098
Alésoir de guide de soupape:
Admission: 4,5 mm (0,18 in)
YM-4118/90890-04118
Echappement: 5,0 mm (0,20 in)
YM-4099/90890-04099
N.B.:
Après avoir remplacé le guide de soupape, surfa-
cer le siège de soupape.
3. Contrôler:
Face de soupape
Piqûres/usure → Rectifier la face.
Embout de queue de soupape
En forme de champignon ou de diamètre
supérieur au reste de la queue de soupape
→ Remplacer.
4. Mesurer:
Epaisseur de marge a
Hors spécifications → Remplacer.
Epaisseur de marge:
Admission:
1,0 mm (0,039 in)
: 0,85 mm (0,033 in)
Echappement:
1,0 mm (0,039 in)
: 0,85 mm (0,033 in)

4 - 37
ENGVALVES AND VALVE SPRINGS
5. Measure:
Runout (valve stem)
Out of specification → Replace.
NOTE:
When installing a new valve always replace
the guide.
If the valve is removed or replaced always
replace the oil seal.
6. Eliminate:
Carbon deposits
(from the valve face and valve seat)
7. Inspect:
Valve seats
Pitting/wear → Reface the valve seat.
Runout limit:
0.01 mm (0.0004 in)
8. Measure:
Valve seat width a
Out of specification → Reface the valve
seat.
Valve seat width:
Intake:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Exhaust:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Measurement steps:
Apply Mechanic’s blueing dye (Dykem) b
to the valve face.
Install the valve into the cylinder head.
Press the valve through the valve guide
and onto the valve seat to make a clear
pattern.
Measure the valve seat width. Where the
valve seat and valve face made contact,
blueing will have been removed.
If the valve seat is too wide, too narrow, or
the seat is not centered, the valve seat
must be refaced.

4 - 37
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
5. Messen:
Ventilschaftschlag
Unvorschriftsmäßig → Erneuern.
HINWEIS:
Beim Einbau eines neuen Ventils immer auch die
Ventilschaftführung erneuern.
Wenn das Ventil demontiert oder erneuert wird,
immer die Ventilschaft-Abdichtung erneuern.
6. Entfernen:
Ölkohleablagerungen
(von Ventilteller und Ventilsitz)
7. Kontrollieren:
Ventilsitz
Pitting/Verschleiß → Ventilsitz nachar-
beiten.
Max. zulässiger Schlag:
0,01 mm (0,0004 in)
8. Messen:
Ventilsitzbreite a
Unvorschriftsmäßig → Ventilsitz nach-
arbeiten.
Ventilsitzbreite:
Einlaß:
0,9–1,1 mm (0,0354–0,0433 in)
1,6 mm
(0,0630 in)
Auslaß:
0,9–1,1 mm (0,0354–0,0433 in)
1,6 mm
(0,0630 in)
Arbeitsschritte:
Tuschierfarbe b auf den Ventilkegel auf-
tragen.
Ventil in den Zylinderkopf einsetzen.
Ventil fest gegen den Sitz pressen, um
einen deutlichen Abdruck zu erhalten.
Ventilsitzbreite messen. Die Kontaktfläche
von Ventilteller und Ventilsitz ist aufgrund
der Farbverteilung sichtbar.
Ist der Sitz zu breit, zu schmal oder außer-
mittig, muß der Ventilsitz nachbearbeitet
werden.
5. Mesurer:
Ovalisation (queue de soupape)
Hors spécifications → Remplacer.
N.B.:
Remplacer toujours le guide lors de l’installation
d’une nouvelle soupape.
Remplacer toujours la bague d’étanchéité si la
soupape est déposée ou remplacée.
6. Eliminer:
Dépôt de calamine
(de la face de soupape et du siège de soupape)
7. Contrôler:
Siège de soupape
Piqûres/usure → Surfacer le siège de sou-
pape.
Limite de déformation:
0,01 mm (0,0004 in)
8. Mesurer:
Largeur de siège de soupape a
Hors spécifications → Surfacer le siège de
soupape.
Largeur du siège de soupape:
Admission:
0,9 à 1,1 mm (0,0354 à 0,0433 in)
: 1,6 mm (0,0630 in)
Echappement:
0,9 à 1,1 mm (0,0354 à 0,0433 in)
: 1,6 mm (0,0630 in)
Etapes de la mesure:
Appliquer du bleu de mécanicien (Dykem) b
sur la face de la soupape.
Installer la soupape dans la culasse.
Presser la soupape à travers le guide de sou-
pape et sur le siège de soupape de manière à
laisser une trace nette.
Mesurer la largeur du siège de soupape. Le
bleu aura disparu aux endroits où la soupape et
son siège entrent en contact.
Si le siège de soupape est trop large, trop étroit
ou si le siège n’est pas centré, il faut le surfa-
cer.

4 - 38
ENGVALVES AND VALVE SPRINGS
9. Lap:
Valve face
Valve seat
NOTE:
After refacing the valve seat or replacing the
valve and valve guide, the valve seat and
valve face should be lapped.
Lapping steps:
Apply a coarse lapping compound to the
valve face.
CAUTION:
Do not let the compound enter the gap
between the valve stem and the guide.
Apply molybdenum disulfide oil to the
valve stem.
Install the valve into the cylinder head.
Turn the valve until the valve face and
valve seat are evenly polished, then clean
off all of the compound.
NOTE:
For best lapping results, lightly tap the valve
seat while rotating the valve back and forth
between your hands.
Apply a fine lapping compound to the
valve face and repeat the above steps.
NOTE:
After every lapping operation be sure to
clean off all of the compound from the valve
face and valve seat.
Apply Mechanic’s blueing dye (Dykem) to
the valve face.
Install the valve into the cylinder head.
Press the valve through the valve guide
and onto the valve seat to make a clear
pattern.
Measure the valve seat width again. If the
valve seat width is out of specification,
reface and relap the valve seat.

4 - 38
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
9. Einschleifen:
Ventilteller
Ventilsitz
HINWEIS:
Nach Bearbeitung des Ventilsitzes oder Er-
neuerung von Ventil und Ventilsitz sollten Ven-
tilteller und Ventilsitz eingeschliffen werden.
Arbeitsschritte:
Grobkörnige Schleifpaste auf den Ventil-
kegel auftragen.
ACHTUNG:
Darauf achten, daß die Schleifpaste nicht
in den Spalt zwischen Ventilschaft und
Ventilführung gelangt.
Ventilschaft mit Molybdändisulfidöl schmie-
ren.
Ventil in den Zylinderkopf einsetzen.
Ventil hin- und herdrehen, bis Ventilkegel
und Ventilsitz gleichmäßig angeschliffen
sind. Danach die Schleifpaste vollständig
entfernen.
HINWEIS:
Die beste Läppwirkung wird erzielt, wenn
das Ventil leicht gegen den Ventilsitz
gedrückt und zwischen den Handflächen
hin- und hergedreht wird.
Feinkörnige Schleifpaste auf den Ventilke-
gel auftragen und die oben beschriebenen
Arbeitsschritte wiederholen.
HINWEIS:
Nach jedem Läppen sicherstellen, daß die
Schleifpaste vollständig von Ventilkegel und
Ventilsitz entfernt wird.
Tuschierfarbe auf den Ventilkegel auftra-
gen.
Ventil in den Zylinderkopf einsetzen.
Ventil fest gegen den Sitz pressen, um
einen deutlichen Abdruck zu erhalten.
Ventilsitzbreite erneut messen. Entspricht
die Ventilsitzbreite noch immer nicht dem
Sollmaß, den Ventilsitz nochmals nachbe-
arbeiten und einschleifen.
9. Roder:
Face de soupape
Siège de soupape
N.B.:
Après le surfaçage du siège de soupape ou le rem-
placement de la soupape et du guide de soupape, il
faut roder le siège et la face de la soupape.
Etapes du rodage:
Appliquer de la grosse pâte à roder sur la face
de soupape.
ATTENTION:
Veiller à ce que de la pâte ne rentre pas dans
l’intervalle entre la queue de soupape et le
guide.
Appliquer de l’huile au bisulfure de molyb-
dène sur la queue de soupape.
Installer la soupape dans la culasse.
Tourner la soupape jusqu’à ce que la face et le
siège de la soupape soient uniformément polis,
puis éliminer la pâte à roder.
N.B.:
Pour obtenir un bon rodage, tapoter sur le siège
de soupape tout en faisant tourner la soupape
dans la main.
Appliquer de la pâte à roder fine sur la face de
soupape, puis répéter le procédé ci-dessus.
N.B.:
Après chaque opération de rodage, s’assurer
d’éliminer complètement les restes de pâte de la
face et du siège de soupape.
Appliquer du bleu de mécanicien (Dykem) sur
la face de la soupape.
Installer la soupape dans la culasse.
Presser la soupape à travers le guide de sou-
pape et sur le siège de soupape de manière à
laisser une trace nette.
Mesurer à nouveau la largeur du siège de sou-
pape. Si la largeur du siège de soupape est hors
spécifications, surfacer à nouveau et roder le
siège de soupape.

4 - 39
ENGVALVES AND VALVE SPRINGS
Valve spring
1. Measure:
Valve spring free length a
Out of specification → Replace.
2. Measure:
Compressed spring force a
Out of specification → Replace.
bInstalled length
Free length (valve spring):
Intake:
37.03 mm (1.46 in)
: 36.03 mm (1.42 in)
Exhaust:
37.68 mm (1.48 in)
: 36.68 mm (1.44 in)
Compressed spring force:
Intake:
111.3 ~ 127.9 N at 27.87 mm
(11.1 ~ 13.0 kg at 27.87 mm,
24.91 ~ 28.66 lb at 1.10 in)
Exhaust:
127.4 ~ 146.4 N at 27.38 mm
(13.0 ~ 14.9 kg at 27.38 mm,
28.66 ~ 32.85 lb at 1.08 in)
3. Measure:
Spring tilt a
Out of specification → Replace.
Spring tilt limit:
Intake:
2.5˚/1.61 mm (0.063 in)
Exhaust:
2.5˚/1.65 mm (0.065 in)
Valve lifter
1. Inspect:
Valve lifter
Scratches/damage → Replace both lift-
ers and cylinder head.

4 - 39
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
Ventilfeder
1. Messen:
Ventilfederlänge (entspannt) a
Unvorschriftsmäßig → Erneuern.
2. Messen:
Federdruck (gespannt) a
Unvorschriftsmäßig → Erneuern.
bEinbaulänge
Ungespannte Länge (Ventilfeder):
Einlaß:
37,03 mm (1,46 in)
36,03 mm
(1,42 in)
Auslaß:
37,68 mm (1,48 in)
36,68 mm
(1,44 in)
Federdruck (gespannt):
Einlaß:
111,3–127,9 N bei 27,87 mm
(11,1–13,0 kg bei 27,87 mm,
24,91–28,66 lb bei 1,10 in)
Auslaß:
127,4–146,4 N bei 27,38 mm
(13,0–14,9 kg bei 27,38 mm,
28,66–32,85 lb bei 1,08 in)
3. Messen:
Rechtwinkligkeit a
Grenzwert überschritten → Erneuern.
Rechtwinkligkeitsgrenzwert:
Einlaß:
2,5˚/1,61 mm (0,063 in)
Auslaß:
2,5˚/1,65 mm (0,065 in)
Tassenstößel
1. Kontrollieren:
Tassenstößel
Kratzer/Beschädigung → Tassenstö-
ßel und Zylinderkopf erneuern. Ressort de soupape
1. Mesurer:
Longueur libre du ressort de soupape a
Hors spécifications → Remplacer.
2. Mesurer:
Force du ressort comprimé a
Hors spécifications → Remplacer.
bLongueur monté
Longueur libre (ressort de soupape):
Admission:
37,03 mm (1,46 in)
: 36,03 mm (1,42 in)
Echappement:
37,68 mm (1,48 in)
: 36,68 mm (1,44 in)
Force du ressort comprimé:
Admission:
111,3 à 127,9 N à 27,87 mm
(11,1 à 13,0 kg à 27,87 mm,
24,91 à 28,66 lb à 1,10 in)
Echappement:
127,4 à 146,4 N à 27,38 mm
(13,0 à 14,9 kg à 27,38 mm,
28,66 à 32,85 lb à 1,08 in)
3. Mesurer:
Inclinaison de ressort a
Hors spécifications → Remplacer.
Limite d’inclinaison de ressort:
Admission:
2,5˚/1,61 mm (0,063 in)
Echappement:
2,5˚/1,65 mm (0,065 in)
Poussoir de soupape
1. Contrôler:
Poussoir de soupape
Rayures/endommagements → Remplacer
les deux poussoirs et la culasse.

4 - 40
ENGVALVES AND VALVE SPRINGS
ASSEMBLY AND INSTALLATION
1. Apply:
Molybdenum disulfide oil
Onto the valve stem and valve stem
seal.
2. Install:
Valves 1
Valve spring seats 2
Valve stem seals 3
Valve springs 4
Valve spring retainers 5
NOTE:
Make sure that each valve is installed in its
original place, also referring to the painted
color as follows.
Intake (middle) a: blue
Intake (right/left) b: gray
Exhaust: not paint
Install the valve springs with the larger pitch
c facing upward.
dSmaller pitch
New
3. Install:
Valve cotters
NOTE:
While compressing the valve spring with a
valve spring compressor 1 install the valve
cotters.
4. To secure the valve cotters onto the
valve stem, lightly tap the valve tip with a
piece of wood.
CAUTION:
Hitting the valve tip with excessive force
could damage the valve.
Valve spring compressor:
YM-4019/90890-04019

4 - 40
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
ZUSAMMENBAU UND MONTAGE
1. Auftragen:
Molybdändisulfidöl
(auf Ventilschaft und Ventilschaft-Ab-
dichtung)
2. Montieren:
Ventile 1
Ventilfedersitze 2
Ventilschaft-Abdichtungen 3
Ventilfedern 4
Ventilfederteller 5
HINWEIS:
Sicherstellen, daß jedes Ventil in seine ur-
sprüngliche Lage montiert wird. Dabei sind
die folgendenFarbmarkierungen zu beach-
ten.
Einlaß (Mitte) a: Blau
Einlaß (rechts/links) b: Grau
Auslaß: ohne Farbmarkierung
Die Ventilfedern mit der größeren Steigung
c nach oben einbauen.
dKleinere Steigung
New
3. Montieren:
Ventilkeile
HINWEIS:
Die Ventilfeder mit Ventilfederspanner 1 zu-
sammendrücken, dann die Ventilkeile einset-
zen.
4. Zur Sicherung der Ventilkeile auf dem
Ventilschaft mit einem Holzstück leicht
auf das Ventilschaftende schlagen.
ACHTUNG:
Starke Schläge auf das Ventilschaftende
können das Ventil beschädigen.
Ventilfederspanner:
YM-4019/90890-04019
ASSEMBLAGE ET MONTAGE
1. Appliquer:
Huile au bisulfure de molybdène
Sur la queue de soupape et la bague d’étan-
chéité de queue de soupape.
2. Monter:
Soupapes 1
Sièges de ressort de soupape 2
Bagues d’étanchéité de queue de soupape
3
Ressorts de soupape 4
Logements de ressort de soupape 5
N.B.:
S’assurer de remettre chaque soupape dans sa
position d’origine, en se référant aux repères en
couleur:
Admission (centre) a: bleu
Admission (droite/gauche) b: gris
Echappement: pas de couleur
Installer les ressorts de soupape en tournant le pas
le plus grand c vers le haut.
dPas le plus petit
New
3. Monter:
Clavettes de soupape
N.B.:
Installer les clavettes de soupape en comprimant le
ressort de soupape à l’aide d’un compresseur de
ressort de soupape 1.
4. Pour fixer les clavettes de soupape sur la
queue de soupape, tapoter la pointe de sou-
pape à l’aide d’un bout de bois.
ATTENTION:
Une frappe trop forte sur la pointe de soupape
pourrait endommager la soupape.
Compresseur de ressort de soupape:
YM-4019/90890-04019

4 - 41
ENGVALVES AND VALVE SPRINGS

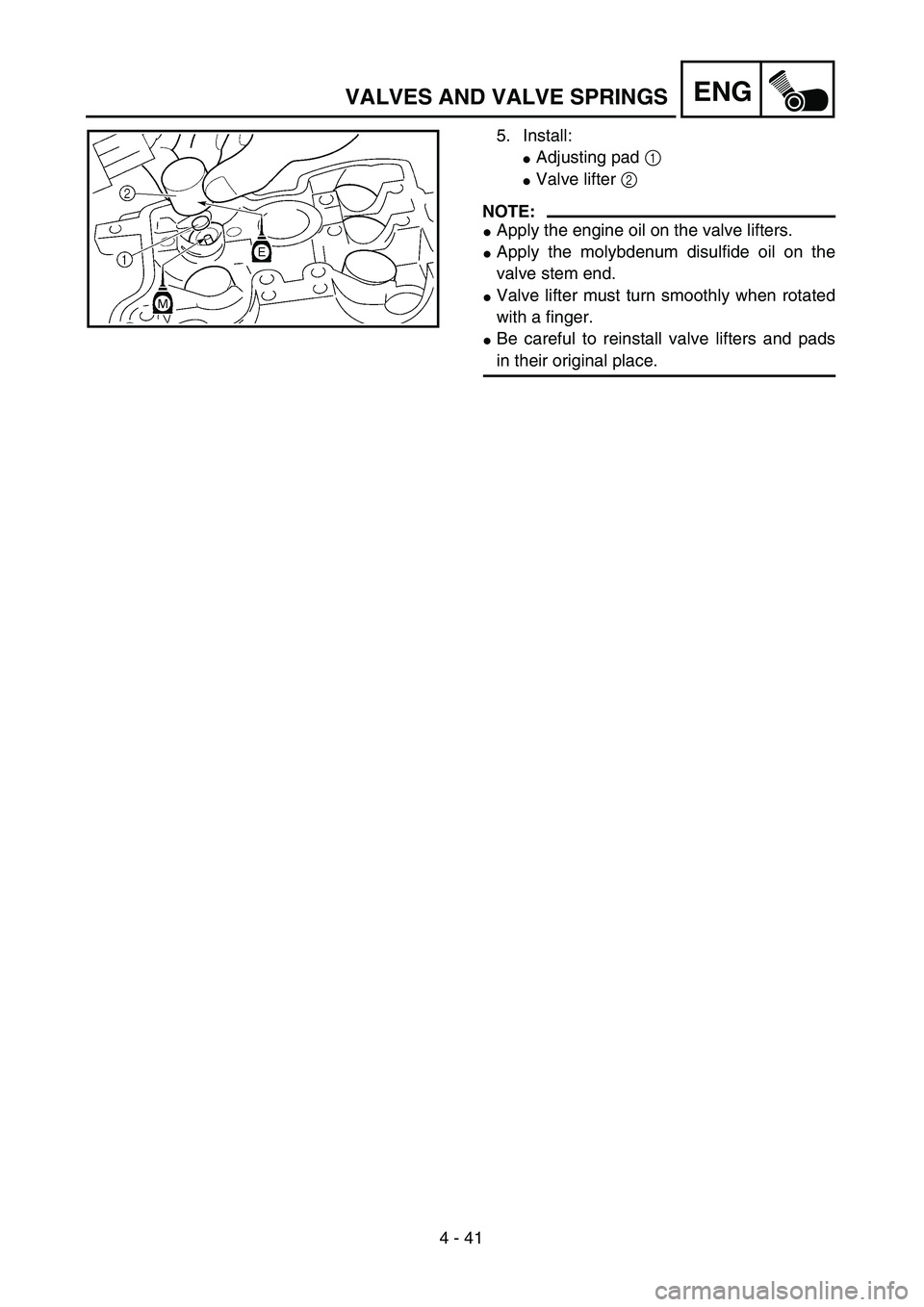

5. Install:
Adjusting pad 1
Valve lifter 2
NOTE:
Apply the engine oil on the valve lifters.
Apply the molybdenum disulfide oil on the
valve stem end.
Valve lifter must turn smoothly when rotated
with a finger.
Be careful to reinstall valve lifters and pads
in their original place.
