YAMAHA YZ450F 2007 Owners Manual

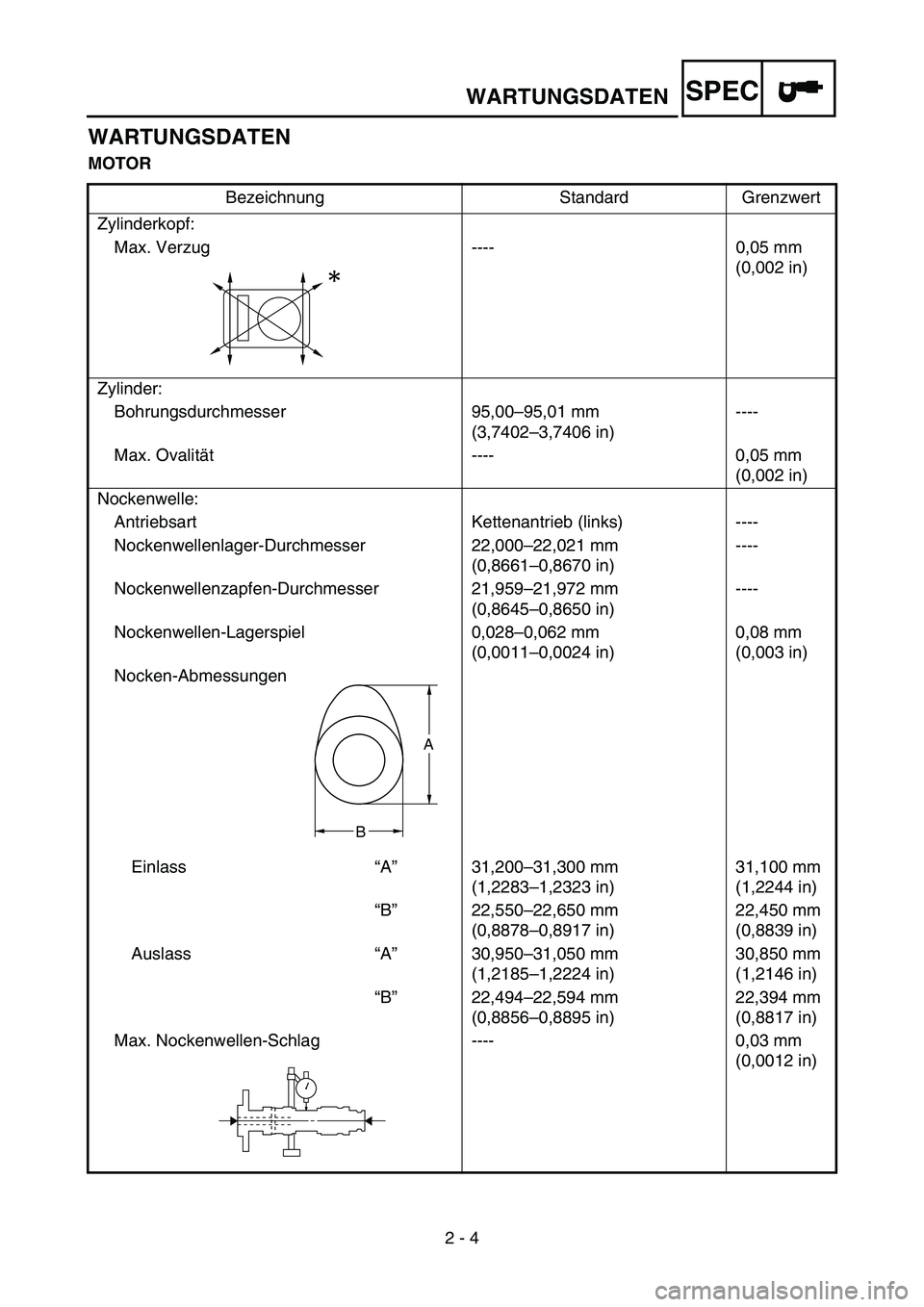

2 - 4
SPECWARTUNGSDATEN
WARTUNGSDATEN
MOTOR
Bezeichnung Standard Grenzwert
Zylinderkopf:
Max. Verzug ---- 0,05 mm
(0,002 in)
Zylinder:
Bohrungsdurchmesser 95,00–95,01 mm
(3,7402–3,7406 in)----
Max. Ovalität ---- 0,05 mm
(0,002 in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nockenwellenlager-Durchmesser 22,000–22,021 mm
(0,8661–0,8670 in)----
Nockenwellenzapfen-Durchmesser 21,959–21,972 mm
(0,8645–0,8650 in)----
Nockenwellen-Lagerspiel 0,028–0,062 mm
(0,0011–0,0024 in)0,08 mm
(0,003 in)
Nocken-Abmessungen
Einlass“A”31,200–31,300 mm
(1,2283–1,2323 in)31,100 mm
(1,2244 in)
“B”22,550–22,650 mm
(0,8878–0,8917 in)22,450 mm
(0,8839 in)
Auslass“A”30,950–31,050 mm
(1,2185–1,2224 in)30,850 mm
(1,2146 in)
“B”22,494–22,594 mm
(0,8856–0,8895 in)22,394 mm
(0,8817 in)
Max. Nockenwellen-Schlag ---- 0,03 mm
(0,0012 in)
A
B

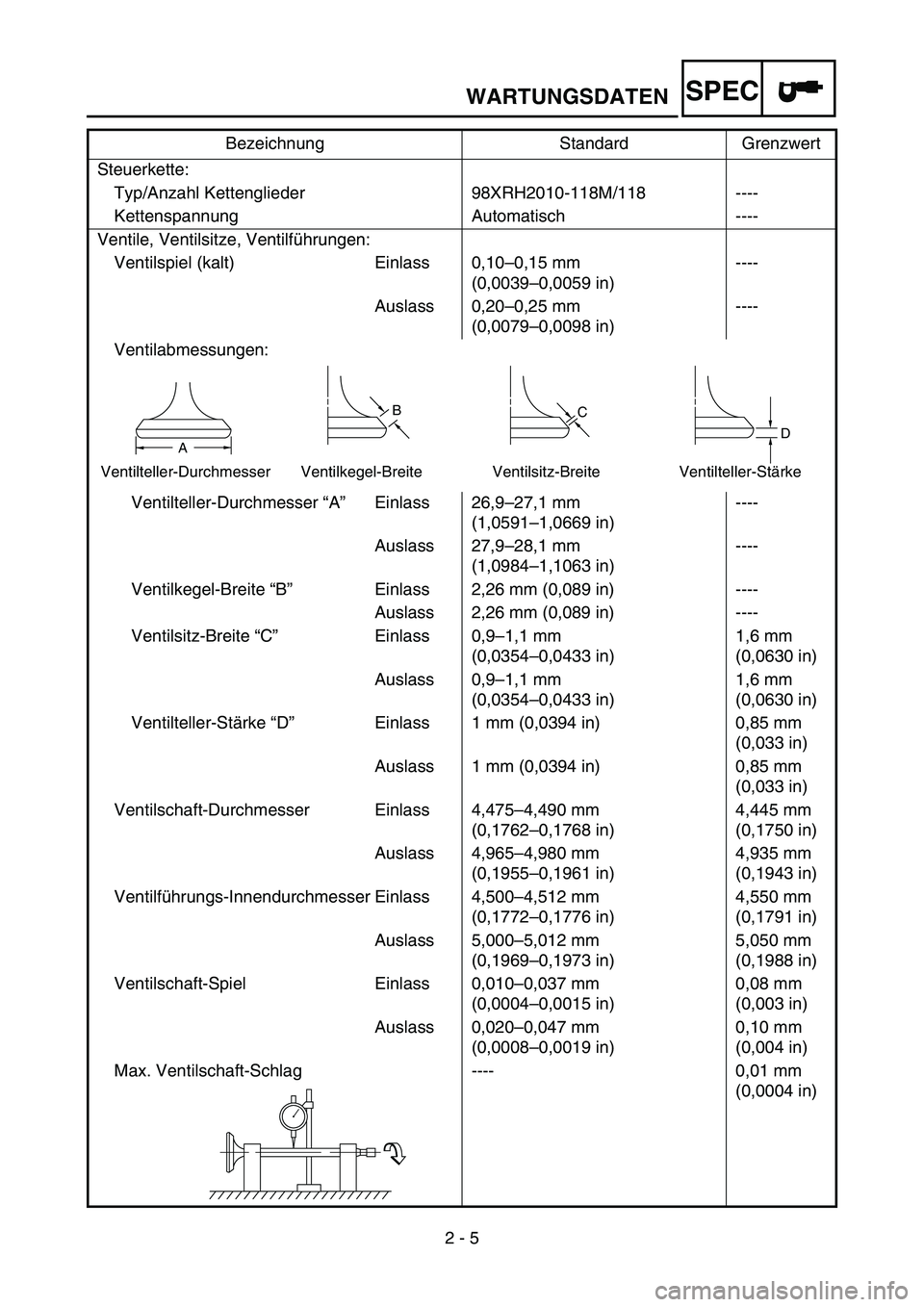

2 - 5
SPECWARTUNGSDATEN
Steuerkette:
Typ/Anzahl Kettenglieder 98XRH2010-118M/118 ----
Kettenspannung Automatisch ----
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt) Einlass 0,10–0,15 mm
(0,0039–0,0059 in)----
Auslass 0,20–0,25 mm
(0,0079–0,0098 in)----
Ventilabmessungen:
Ventilteller-Durchmesser “A”Einlass 26,9–27,1 mm
(1,0591–1,0669 in)----
Auslass 27,9–28,1 mm
(1,0984–1,1063 in)----
Ventilkegel-Breite “B”Einlass 2,26 mm (0,089 in) ----
Auslass 2,26 mm (0,089 in) ----
Ventilsitz-Breite “C”Einlass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilteller-Stärke “D”Einlass 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Auslass 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Ventilschaft-Durchmesser Einlass 4,475–4,490 mm
(0,1762–0,1768 in)4,445 mm
(0,1750 in)
Auslass 4,965–4,980 mm
(0,1955–0,1961 in)4,935 mm
(0,1943 in)
Ventilführungs-Innendurchmesser Einlass 4,500–4,512 mm
(0,1772–0,1776 in)4,550 mm
(0,1791 in)
Auslass 5,000–5,012 mm
(0,1969–0,1973 in)5,050 mm
(0,1988 in)
Ventilschaft-Spiel Einlass 0,010–0,037 mm
(0,0004–0,0015 in)0,08 mm
(0,003 in)
Auslass 0,020–0,047 mm
(0,0008–0,0019 in)0,10 mm
(0,004 in)
Max. Ventilschaft-Schlag ---- 0,01 mm
(0,0004 in) Bezeichnung Standard Grenzwert
BC
DA
Ventilteller-Durchmesser Ventilkegel-Breite Ventilsitz-Breite Ventilteller-Stärke

2 - 6
SPECWARTUNGSDATEN
Ventilfeder:
Ungespannte Länge Einlass 37,03 mm (1,46 in) 36,03 mm
(1,42 in)
Auslass 37,68 mm (1,48 in) 36,68 mm
(1,44 in)
Einbaulänge (Ventil geschlossen) Einlass 27,87 mm (1,10 in) ----
Auslass 27,38 mm (1,08 in) ----
Federdruck bei Einbaulänge Einlass 111,3–127,9 N bei 27,87 mm
(11,3–13,0 kg bei 27,87 mm,
24,91–28,66 lb bei 1,10 in)----
Auslass 127,4–146,4 N bei 27,38 mm
(13,0–14,9 kg bei 27,38 mm,
28,66–32,85 lb bei 1,08 in)----
Max. Neigung Einlass ----
2,5°/1,61 mm
(2,5°/0,063 in)
Auslass ----2,5°/1,65 mm
(2,5°/0,065 in)
Windungsrichtung (Draufsicht) Einlass Uhrzeigersinn ----
Auslass Uhrzeigersinn ----
Kolben:
Kolben-Laufspiel 0,040–0,065 mm
(0,0016–0,0026 in)0,1 mm
(0,004 in)
Kolbengröße “D”94,945–94,960 mm
(3,738–3,739 in)----
Messpunkt “H”8 mm (0,315 in) ----
Kolbenbolzenversatz 1 mm (0,0394 in) ----
Kolbenbolzenaugen-Durchmesser 18,004–18,015 mm
(0,7088–0,7093 in)18,045 mm
(0,7104 in)
Kolbenbolzen-Durchmesser 17,991–18,000 mm
(0,7083–0,7087 in)17,971 mm
(0,7075 in) Bezeichnung Standard Grenzwert
H
D

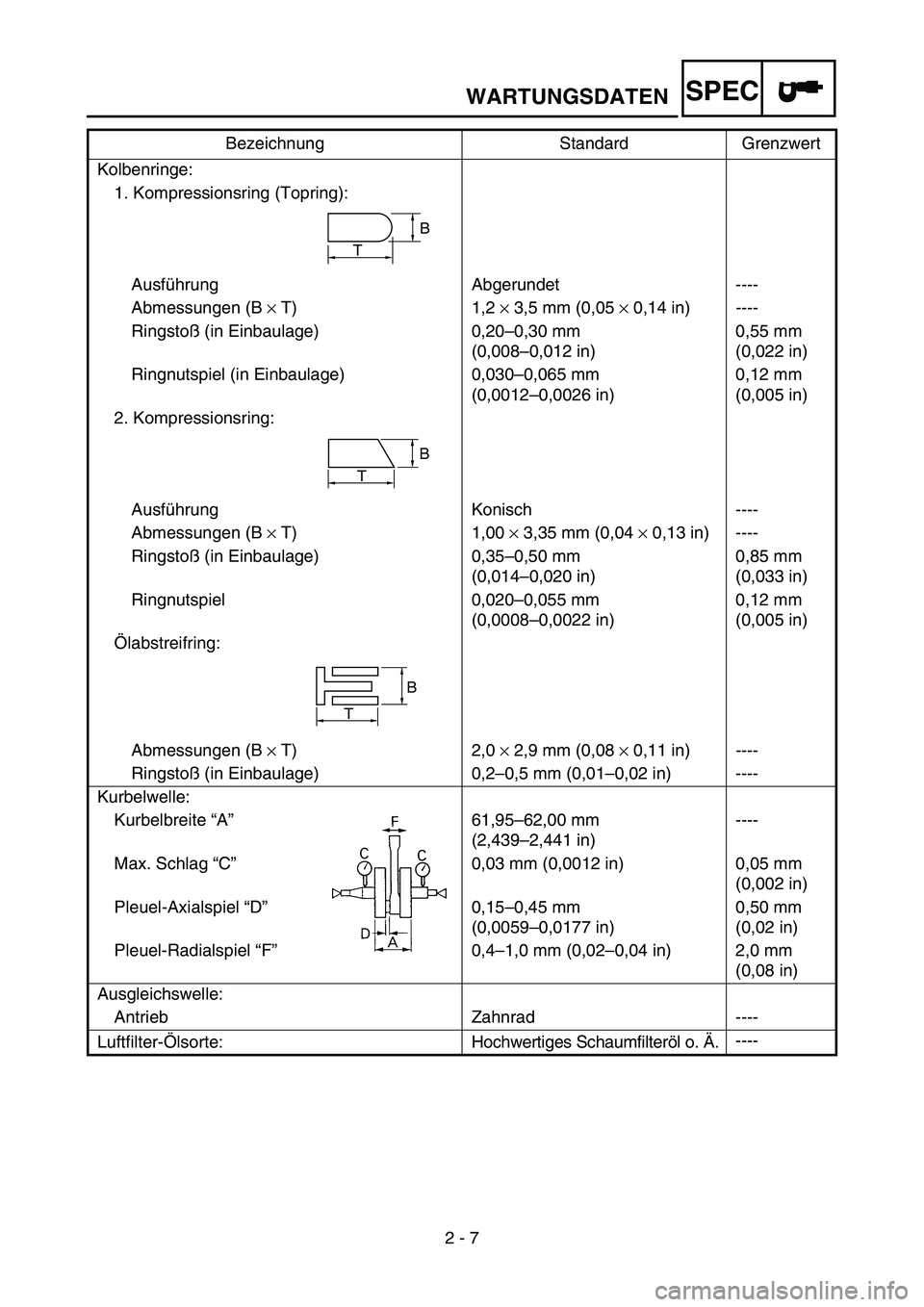

2 - 7
SPECWARTUNGSDATEN
Kolbenringe:
1. Kompressionsring (Topring):
Ausführung Abgerundet ----
Abmessungen (B × T) 1,2 × 3,5 mm (0,05 × 0,14 in) ----
Ringstoß (in Einbaulage) 0,20–0,30 mm
(0,008–0,012 in)0,55 mm
(0,022 in)
Ringnutspiel (in Einbaulage) 0,030–0,065 mm
(0,0012–0,0026 in)0,12 mm
(0,005 in)
2. Kompressionsring:
Ausführung Konisch ----
Abmessungen (B × T) 1,00 × 3,35 mm (0,04 × 0,13 in) ----
Ringstoß (in Einbaulage) 0,35–0,50 mm
(0,014–0,020 in)0,85 mm
(0,033 in)
Ringnutspiel 0,020–0,055 mm
(0,0008–0,0022 in)0,12 mm
(0,005 in)
Ölabstreifring:
Abmessungen (B × T) 2,0 × 2,9 mm (0,08 × 0,11 in) ----
Ringstoß (in Einbaulage) 0,2–0,5 mm (0,01–0,02 in) ----
Kurbelwelle:
Kurbelbreite “A”61,95–62,00 mm
(2,439–2,441 in)----
Max. Schlag “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Pleuel-Axialspiel “D”0,15–0,45 mm
(0,0059–0,0177 in)0,50 mm
(0,02 in)
Pleuel-Radialspiel “F”0,4–1,0 mm (0,02–0,04 in) 2,0 mm
(0,08 in)
Ausgleichswelle:
Antrieb Zahnrad ----
Luftfilter-Ölsorte: Hochwertiges Schaumfilteröl o. Ä.---- Bezeichnung Standard Grenzwert
T
B
B
T
B
T

2 - 8
SPECWARTUNGSDATEN
Kupplung:
Reibscheiben-Stärke 2,92–3,08 mm
(0,115–0,121 in)2,8 mm
(0,110 in)
Anzahl 8 ----
Stahlscheiben-Stärke 1,5–1,7 mm (0,059–0,067 in) ----
Anzahl 7 ----
Max. Verzug ---- 0,1 mm
(0,004 in)
Länge der ungespannten Kupplungsfeder 50,0 mm (1,97 in) 49,0 mm
(1,93 in)
Anzahl 6 ----
Kupplungskorb-Axialspiel 0,10–0,35 mm
(0,0039–0,0138 in)----
Kupplungskorb-Radialspiel 0,010–0,044 mm
(0,0004–0,0017 in)----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungs-
stange----
Max. Führungsstangen-Verzug ---- 0,05 mm
(0,002 in)
Kickstarter:
Bauart Sperrklinke ----
Vergaser:
Kennzeichnung 2S27 70 ----
Hauptdüse (M.J) Nr.160 ----
Hauptluftdüse (M.A.J)ø2,0 ----
Düsennadel-Clipposition (J.N) NFLR-4 ----
Drosselklappen-Ausschnitt (C.A) 1,5 ----
Leerlaufdüse (P.J) Nr.45 ----
Leerlaufluftdüse (P.A.J) Nr.100 ----
Leerlaufbohrung (P.O)ø0,9 ----
Leerlaufgemisch-Regulierschraube
(Beispiel) (P.S) 1 1/4 ----
Teillastbohrung (B.P)ø1,0 ----
Ventilsitz-Größe (V.S)ø3,8 ----
Chokedüse (G.S) Nr.72 ----
Ausströmdüse (Acc.P) Nr.55 ----
Schwimmerstand (F.H) 8 mm (0,31 in) ----
Leerlaufdrehzahl 1.900–2.100 U/min ----
Ansaugunterdruck 28,0–33,3 kPa
(210–250 mmHg,
8,27–9,84 inHg)----
Warmstarthebel-Spiel 3–6 mm (0,12–0,24 in) ---- Bezeichnung Standard Grenzwert

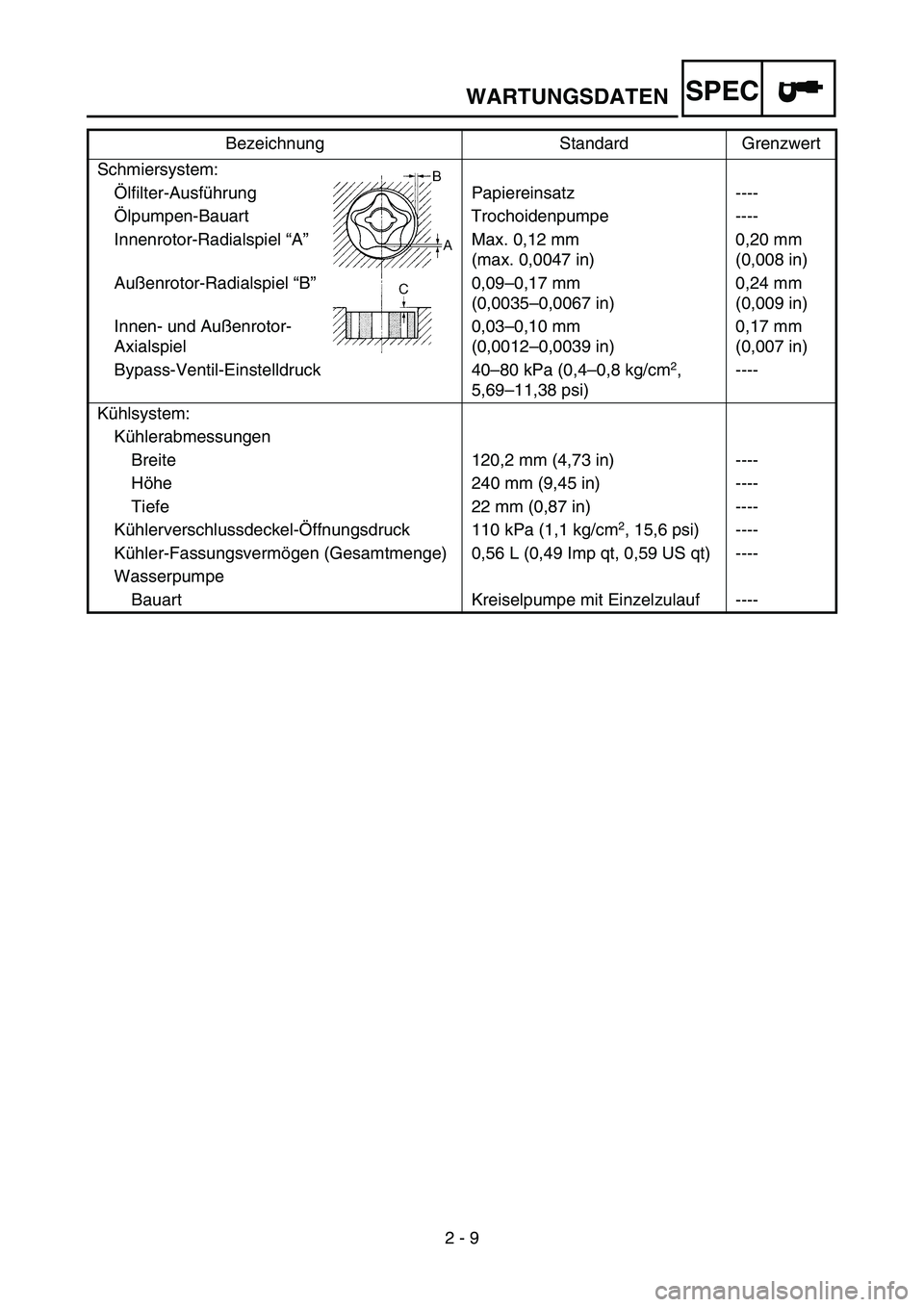

2 - 9
SPECWARTUNGSDATEN
Schmiersystem:
Ölfilter-Ausführung Papiereinsatz ----
Ölpumpen-Bauart Trochoidenpumpe ----
Innenrotor-Radialspiel “A”Max. 0,12 mm
(max. 0,0047 in)0,20 mm
(0,008 in)
Außenrotor-Radialspiel “B”0,09–0,17 mm
(0,0035–0,0067 in)0,24 mm
(0,009 in)
Innen- und Außenrotor-
Axialspiel0,03–0,10 mm
(0,0012–0,0039 in)0,17 mm
(0,007 in)
Bypass-Ventil-Einstelldruck 40–80 kPa (0,4–0,8 kg/cm
2,
5,69–11,38 psi)----
Kühlsystem:
Kühlerabmessungen
Breite 120,2 mm (4,73 in) ----
Höhe 240 mm (9,45 in) ----
Tiefe 22 mm (0,87 in) ----
Kühlerverschlussdeckel-Öffnungsdruck 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Kühler-Fassungsvermögen (Gesamtmenge) 0,56 L (0,49 Imp qt, 0,59 US qt) ----
Wasserpumpe
Bauart Kreiselpumpe mit Einzelzulauf ----Bezeichnung Standard Grenzwert

2 - 10
SPECWARTUNGSDATEN
Bezeichnung Standard
Schmiersystem-Schaubild:
Öltank
Nockenwelle
Tassenstößel Zylinderkopf
Kolbenkühlerdüse
Kolben
Kolbenbolzen
Kurbelzapfen
Ölfilter
Rückschlagventil
Ölpumpenrotor 1
Ölpumpenrotor 2
Ölsieb Getriebezahnräder
Einhangswelle
AusgangswelleDruckspeisung
Spritzschmierung
Ölwanne

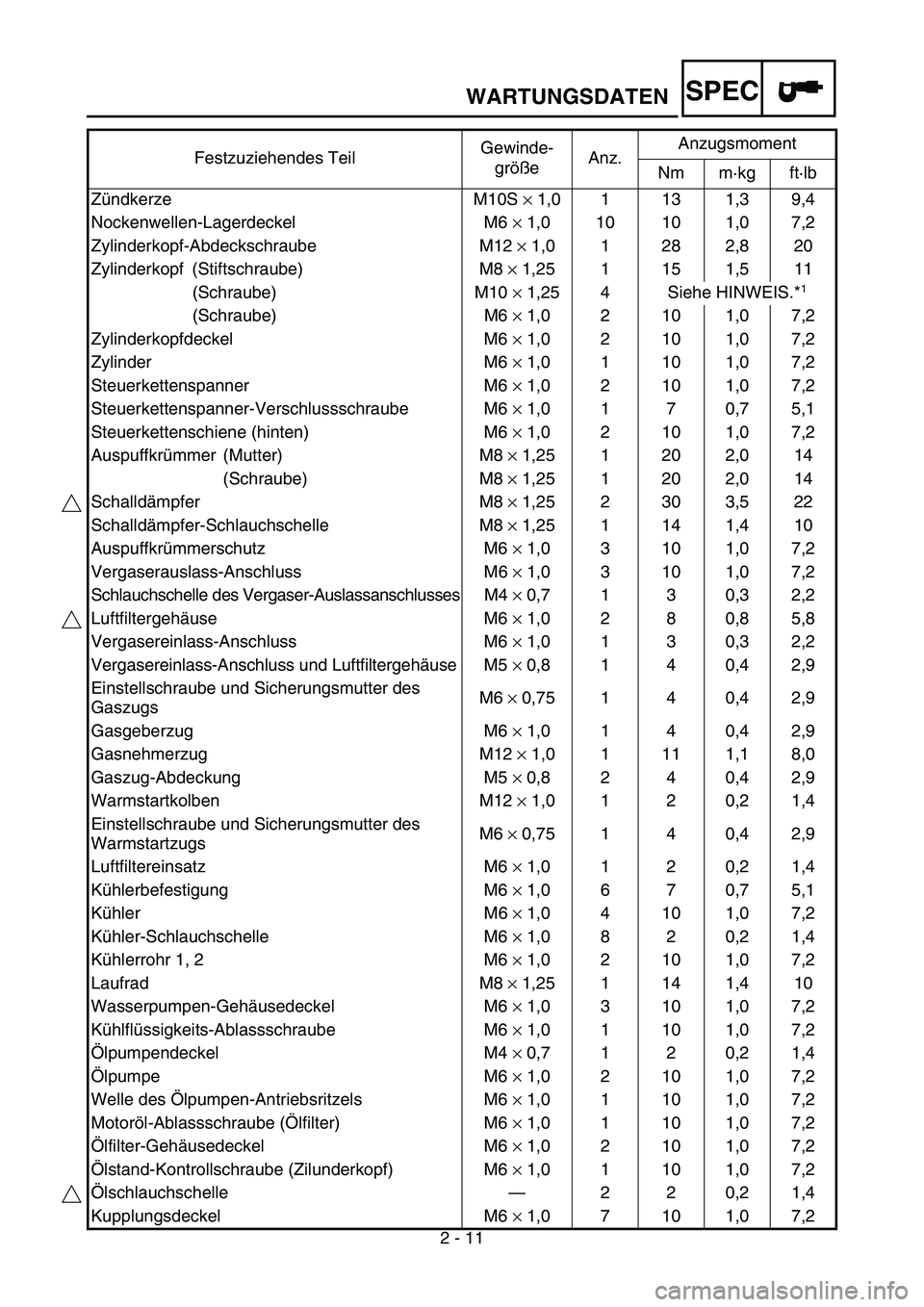

2 - 11
SPECWARTUNGSDATEN
Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Zündkerze M10S × 1,0 1 13 1,3 9,4
Nockenwellen-Lagerdeckel M6 × 1,0 10 10 1,0 7,2
Zylinderkopf-Abdeckschraube M12 × 1,0 1 28 2,8 20
Zylinderkopf (Stiftschraube) M8 × 1,25 1 15 1,5 11
(Schraube) M10 × 1,25 4 Siehe HINWEIS.*
1
(Schraube) M6 × 1,0 2 10 1,0 7,2
Zylinderkopfdeckel M6 × 1,0 2 10 1,0 7,2
Zylinder M6 × 1,0 1 10 1,0 7,2
Steuerkettenspanner M6 × 1,0 2 10 1,0 7,2
Steuerkettenspanner-Verschlussschraube M6 × 1,0 1 7 0,7 5,1
Steuerkettenschiene (hinten) M6 × 1,0 2 10 1,0 7,2
Auspuffkrümmer (Mutter) M8 × 1,25 1 20 2,0 14
(Schraube) M8 × 1,25 1 20 2,0 14
Schalldämpfer M8 × 1,25 2 30 3,5 22
Schalldämpfer-Schlauchschelle M8 × 1,25 1 14 1,4 10
Auspuffkrümmerschutz M6 × 1,0 3 10 1,0 7,2
Vergaserauslass-Anschluss M6 × 1,0 3 10 1,0 7,2
Schlauchschelle des Vergaser-Auslassanschlusses M4 × 0,7 1 3 0,3 2,2
Luftfiltergehäuse M6 × 1,0 2 8 0,8 5,8
Vergasereinlass-Anschluss M6 × 1,0 1 3 0,3 2,2
Vergasereinlass-Anschluss und Luftfiltergehäuse M5 × 0,8 1 4 0,4 2,9
Einstellschraube und Sicherungsmutter des
GaszugsM6 × 0,75 1 4 0,4 2,9
Gasgeberzug M6 × 1,0 1 4 0,4 2,9
Gasnehmerzug M12 × 1,0 1 11 1,1 8,0
Gaszug-Abdeckung M5 × 0,8 2 4 0,4 2,9
Warmstartkolben M12 × 1,0 1 2 0,2 1,4
Einstellschraube und Sicherungsmutter des
WarmstartzugsM6 × 0,75 1 4 0,4 2,9
Luftfiltereinsatz M6 × 1,0 1 2 0,2 1,4
Kühlerbefestigung M6 × 1,0 6 7 0,7 5,1
Kühler M6 × 1,0 4 10 1,0 7,2
Kühler-Schlauchschelle M6 × 1,0 8 2 0,2 1,4
Kühlerrohr 1, 2 M6 × 1,0 2 10 1,0 7,2
Laufrad M8 × 1,25 1 14 1,4 10
Wasserpumpen-Gehäusedeckel M6 × 1,0 3 10 1,0 7,2
Kühlflüssigkeits-Ablassschraube M6 × 1,0 1 10 1,0 7,2
Ölpumpendeckel M4 × 0,7 1 2 0,2 1,4
Ölpumpe M6 × 1,0 2 10 1,0 7,2
Welle des Ölpumpen-Antriebsritzels M6 × 1,0 1 10 1,0 7,2
Motoröl-Ablassschraube (Ölfilter) M6 × 1,0 1 10 1,0 7,2
Ölfilter-Gehäusedeckel M6 × 1,0 2 10 1,0 7,2
Ölstand-Kontrollschraube (Zilunderkopf) M6 × 1,0 1 10 1,0 7,2
Ölschlauchschelle—220,21,4
Kupplungsdeckel M6 × 1,0 7 10 1,0 7,2

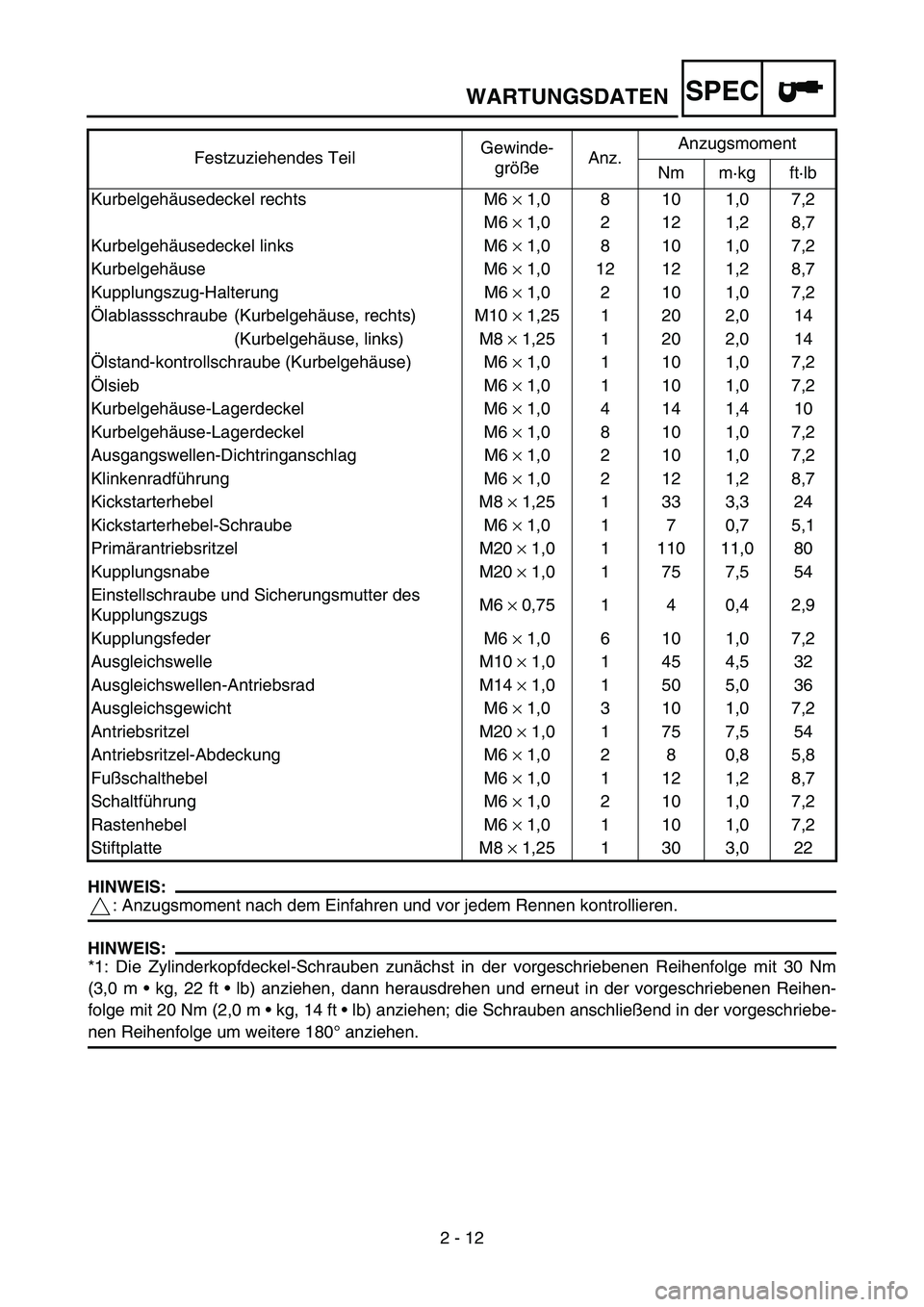

2 - 12
SPECWARTUNGSDATEN
HINWEIS:
: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
HINWEIS:
*1: Die Zylinderkopfdeckel-Schrauben zunächst in der vorgeschriebenen Reihenfolge mit 30 Nm
(3,0 m  kg, 22 ft  lb) anziehen, dann herausdrehen und erneut in der vorgeschriebenen Reihen-
folge mit 20 Nm (2,0 m  kg, 14 ft  lb) anziehen; die Schrauben anschließend in der vorgeschriebe-
nen Reihenfolge um weitere 180° anziehen. Kurbelgehäusedeckel rechts M6 × 1,0 8 10 1,0 7,2
M6 × 1,0 2 12 1,2 8,7
Kurbelgehäusedeckel links M6 × 1,0 8 10 1,0 7,2
Kurbelgehäuse M6 × 1,0 12 12 1,2 8,7
Kupplungszug-Halterung M6 × 1,0 2 10 1,0 7,2
Ölablassschraube (Kurbelgehäuse, rechts) M10 × 1,25 1 20 2,0 14
(Kurbelgehäuse, links) M8 × 1,25 1 20 2,0 14
Ölstand-kontrollschraube (Kurbelgehäuse) M6 × 1,0 1 10 1,0 7,2
Ölsieb M6 × 1,0 1 10 1,0 7,2
Kurbelgehäuse-Lagerdeckel M6 × 1,0 4 14 1,4 10
Kurbelgehäuse-Lagerdeckel M6 × 1,0 8 10 1,0 7,2
Ausgangswellen-Dichtringanschlag M6 × 1,0 2 10 1,0 7,2
Klinkenradführung M6 × 1,0 2 12 1,2 8,7
Kickstarterhebel M8 × 1,25 1 33 3,3 24
Kickstarterhebel-Schraube M6 × 1,0 1 7 0,7 5,1
Primärantriebsritzel M20 × 1,0 1 110 11,0 80
Kupplungsnabe M20 × 1,0 1 75 7,5 54
Einstellschraube und Sicherungsmutter des
KupplungszugsM6 × 0,75 1 4 0,4 2,9
Kupplungsfeder M6 × 1,0 6 10 1,0 7,2
Ausgleichswelle M10 × 1,0 1 45 4,5 32
Ausgleichswellen-Antriebsrad M14 × 1,0 1 50 5,0 36
Ausgleichsgewicht M6 × 1,0 3 10 1,0 7,2
Antriebsritzel M20 × 1,0 1 75 7,5 54
Antriebsritzel-Abdeckung M6 × 1,0 2 8 0,8 5,8
Fußschalthebel M6 × 1,0 1 12 1,2 8,7
Schaltführung M6 × 1,0 2 10 1,0 7,2
Rastenhebel M6 × 1,0 1 10 1,0 7,2
Stiftplatte M8 × 1,25 1 30 3,0 22 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb

2 - 13
SPECWARTUNGSDATEN
FAHRWERK
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhängung: USA, CDN,
AUS, NZ, ZAEUROPE
Telskopgabel-Federweg 300 mm (11,8 in)← ----
Länge der ungespannten Gabelfe-
der454 mm (17,9 in)← 449 mm (17,7 in)
Standard-Federrate K = 4,6 N/mm
(0,469 kg/mm,
26,3 lb/in)← ----
Umrüstmöglichkeiten Ja← ----
Ölfüllmenge 527 cm
3
(18,6 Imp oz,
17,8 US oz) 537 cm3
(18,9 Imp oz,
18,2 US oz) ----
Ölsorte Gabelöl “S1”← ----
Gleitrohr-Außendurchmesser 48 mm (1,89 in)← ----
Gabelrohr-Überstand Null mm (null in)← ----
Hinterradaufhängung: USA, CDN,
AUS, NZ, ZAEUROPE
Federweg 131,5 mm (5,18 in)← ----
Länge der ungespannten Feder Ca. 275 mm
(10,83 in)← ----
Einbaulänge
Eine Kennmarkierung
266 mm (10,47 in) 268 mm (10,55 in)----
Zwei Kennmarkierungen
272 mm (10,71 in) 274 mm (10,79 in)----
Drei Kennmarkierungen 263,5 mm
(10,37 in)265,5 mm
(10,45 in)----

Eine Kennmarkierung 255,5–273,5 mm
(10,06–10,77 in)←----
Zwei Kennmarkierungen 261,5–279,5 mm
(10,30–11,00 in)←----
Drei Kennmarkierungen 253,0–271,0 mm
(9,96–10,67 in)←----
Standard-Federrate K = 54,0 N/mm
(5,50 kg/mm,
308,0 lb/in)←----
Umrüstmöglichkeiten Ja← ----
Dämpfergasdruck
1.000 kPa (10 kg/cm2,
142 psi)← ----
