YAMAHA YZ450F 2013 Notices Demploi (in French)

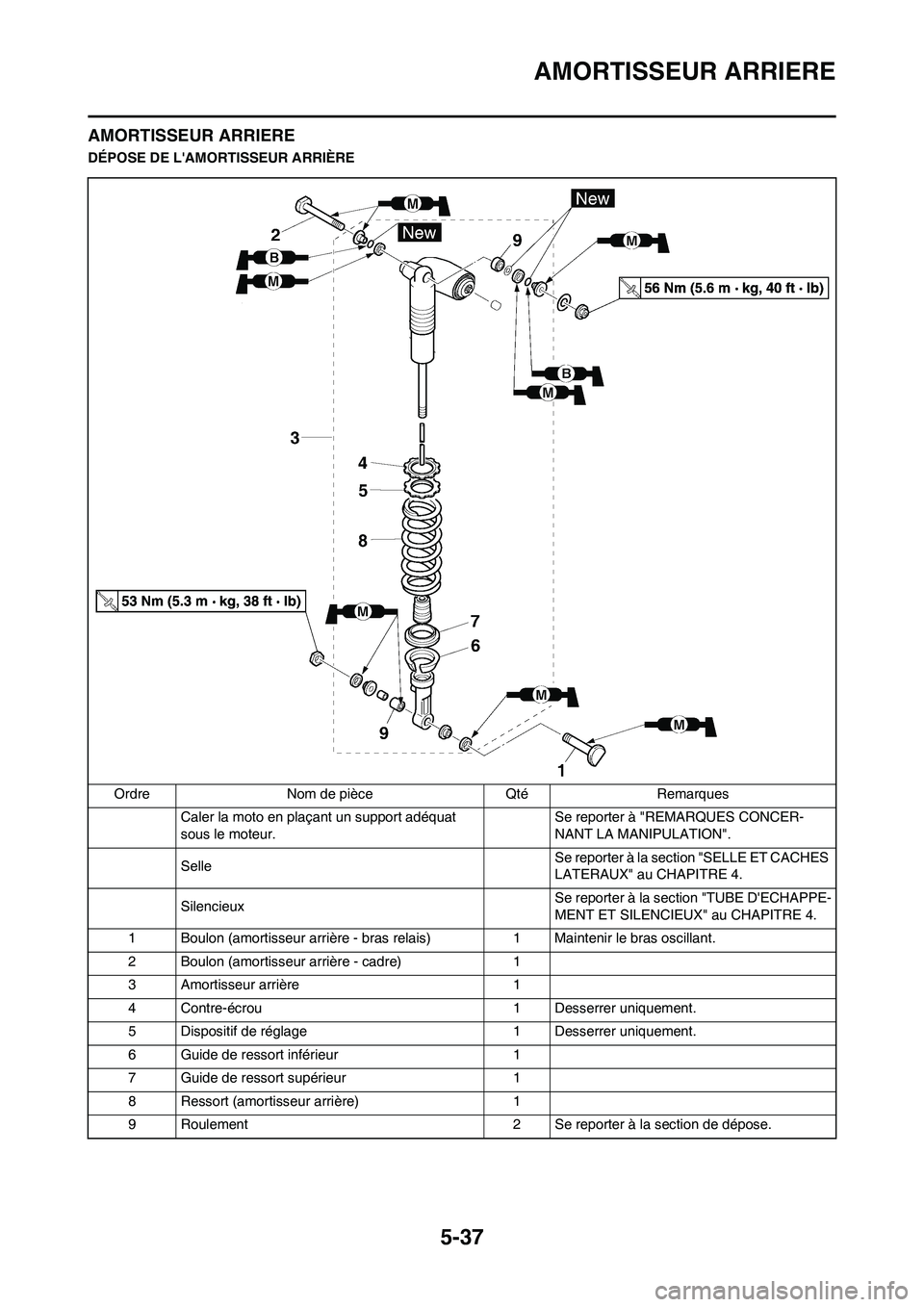

5-37
AMORTISSEUR ARRIERE
AMORTISSEUR ARRIERE
DÉPOSE DE L'AMORTISSEUR ARRIÈRE
Ordre Nom de pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le moteur.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Selle Se reporter à la section "SELLE ET CACHES
LATERAUX" au CHAPITRE 4.
Silencieux Se reporter à la section "TUBE D'ECHAPPE-
MENT ET SILENCIEUX" au CHAPITRE 4.
1 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
2 Boulon (amortisseur arrière - cadre) 1
3 Amortisseur arrière 1
4 Contre-écrou 1 Desserrer uniquement.
5 Dispositif de réglage 1 Desserrer uniquement.
6 Guide de ressort inférieur 1
7 Guide de ressort supérieur 1
8 Ressort (amortisseur arrière) 1
9 Roulement 2 Se reporter à la section de dépose.

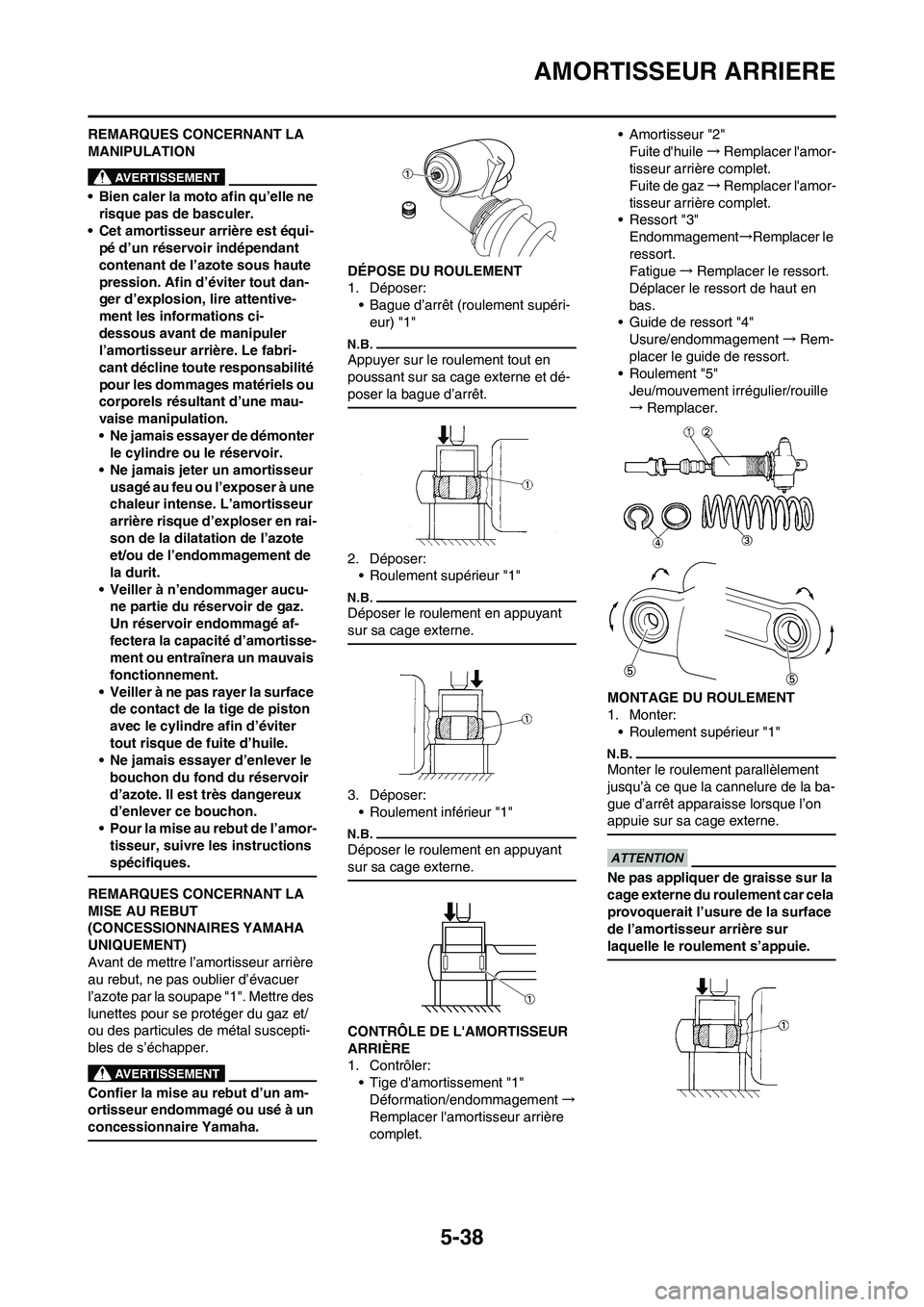

5-38
AMORTISSEUR ARRIERE
REMARQUES CONCERNANT LA
MANIPULATION
• Bien caler la moto afin qu’elle ne
risque pas de basculer.
• Cet amortisseur arrière est équi-
pé d’un réservoir indépendant
contenant de l’azote sous haute
pression. Afin d’éviter tout dan-
ger d’explosion, lire attentive-
ment les informations ci-
dessous avant de manipuler
l’amortisseur arrière. Le fabri-
cant décline toute responsabilité
pour les dommages matériels ou
corporels résultant d’une mau-
vaise manipulation.
• Ne jamais essayer de démonter
le cylindre ou le réservoir.
• Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
arrière risque d’exploser en rai-
son de la dilatation de l’azote
et/ou de l’endommagement de
la durit.
• Veiller à n’endommager aucu-
ne partie du réservoir de gaz.
Un réservoir endommagé af-
fectera la capacité d’amortisse-
ment ou entraînera un mauvais
fonctionnement.
• Veiller à ne pas rayer la surface
de contact de la tige de piston
avec le cylindre afin d’éviter
tout risque de fuite d’huile.
• Ne jamais essayer d’enlever le
bouchon du fond du réservoir
d’azote. Il est très dangereux
d’enlever ce bouchon.
• Pour la mise au rebut de l’amor-
tisseur, suivre les instructions
spécifiques.
REMARQUES CONCERNANT LA
MISE AU REBUT
(CONCESSIONNAIRES YAMAHA
UNIQUEMENT)
Avant de mettre l’amortisseur arrière
au rebut, ne pas oublier d’évacuer
l’azote par la soupape "1". Mettre des
lunettes pour se protéger du gaz et/
ou des particules de métal suscepti-
bles de s’échapper.
Confier la mise au rebut d’un am-
ortisseur endommagé ou usé à un
concessionnaire Yamaha.
DÉPOSE DU ROULEMENT
1. Déposer:
• Bague d’arrêt (roulement supéri-
eur) "1"
Appuyer sur le roulement tout en
poussant sur sa cage externe et dé-
poser la bague d’arrêt.
2. Déposer:
• Roulement supérieur "1"
Déposer le roulement en appuyant
sur sa cage externe.
3. Déposer:
• Roulement inférieur "1"
Déposer le roulement en appuyant
sur sa cage externe.
CONTRÔLE DE L'AMORTISSEUR
ARRIÈRE
1. Contrôler:
• Tige d'amortissement "1"
Déformation/endommagement→
Remplacer l'amortisseur arrière
complet.• Amortisseur "2"
Fuite d'huile→Remplacer l'amor-
tisseur arrière complet.
Fuite de gaz→Remplacer l'amor-
tisseur arrière complet.
• Ressort "3"
Endommagement→Remplacer le
ressort.
Fatigue→Remplacer le ressort.
Déplacer le ressort de haut en
bas.
• Guide de ressort "4"
Usure/endommagement→Rem-
placer le guide de ressort.
•Roulement "5"
Jeu/mouvement irrégulier/rouille
→Remplacer.
MONTAGE DU ROULEMENT
1. Monter:
• Roulement supérieur "1"
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la ba-
gue d’arrêt apparaisse lorsque l’on
appuie sur sa cage externe.
Ne pas appliquer de graisse sur la
cage externe du roulement car cela
provoquerait l’usure de la surface
de l’amortisseur arrière sur
laquelle le roulement s’appuie.

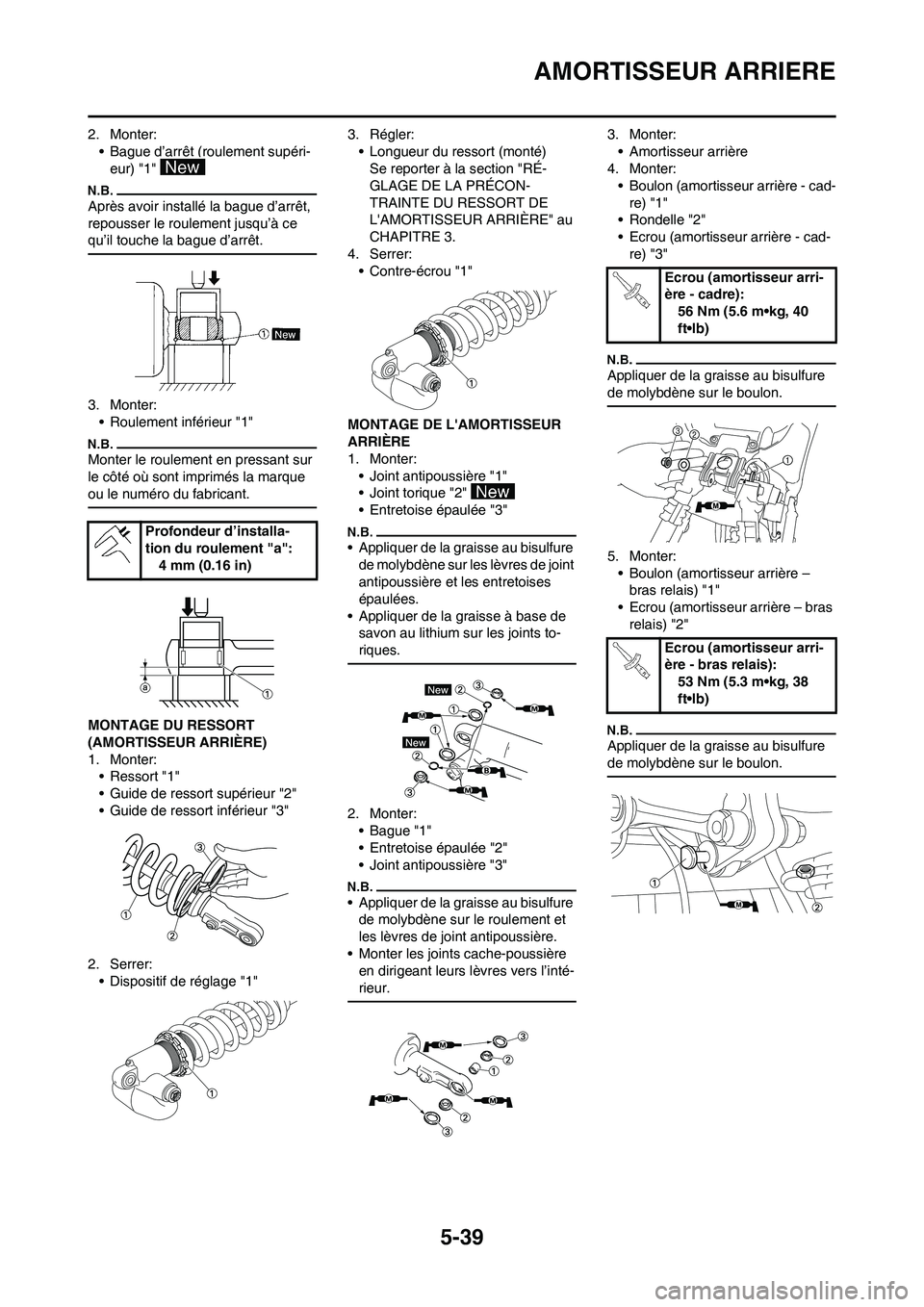

5-39
AMORTISSEUR ARRIERE
2. Monter:
• Bague d’arrêt (roulement supéri-
eur) "1"
Après avoir installé la bague d’arrêt,
repousser le roulement jusqu’à ce
qu’il touche la bague d’arrêt.
3. Monter:
• Roulement inférieur "1"
Monter le roulement en pressant sur
le côté où sont imprimés la marque
ou le numéro du fabricant.
MONTAGE DU RESSORT
(AMORTISSEUR ARRIÈRE)
1. Monter:
• Ressort "1"
• Guide de ressort supérieur "2"
• Guide de ressort inférieur "3"
2. Serrer:
• Dispositif de réglage "1"3. Régler:
• Longueur du ressort (monté)
Se reporter à la section "RÉ-
GLAGE DE LA PRÉCON-
TRAINTE DU RESSORT DE
L'AMORTISSEUR ARRIÈRE" au
CHAPITRE 3.
4. Serrer:
• Contre-écrou "1"
MONTAGE DE L'AMORTISSEUR
ARRIÈRE
1. Monter:
• Joint antipoussière "1"
• Joint torique "2"
• Entretoise épaulée "3"
• Appliquer de la graisse au bisulfure
de molybdène sur les lèvres de joint
antipoussière et les entretoises
épaulées.
• Appliquer de la graisse à base de
savon au lithium sur les joints to-
riques.
2. Monter:
• Bague "1"
• Entretoise épaulée "2"
• Joint antipoussière "3"
• Appliquer de la graisse au bisulfure
de molybdène sur le roulement et
les lèvres de joint antipoussière.
• Monter les joints cache-poussière
en dirigeant leurs lèvres vers l’inté-
rieur.
3. Monter:
• Amortisseur arrière
4. Monter:
• Boulon (amortisseur arrière - cad-
re) "1"
• Rondelle "2"
• Ecrou (amortisseur arrière - cad-
re) "3"
Appliquer de la graisse au bisulfure
de molybdène sur le boulon.
5. Monter:
• Boulon (amortisseur arrière –
bras relais) "1"
• Ecrou (amortisseur arrière – bras
relais) "2"
Appliquer de la graisse au bisulfure
de molybdène sur le boulon.
Profondeur d’installa-
tion du roulement "a":
4 mm (0.16 in)
Ecrou (amortisseur arri-
ère - cadre):
56 Nm (5.6 m•kg, 40
ft•lb)
Ecrou (amortisseur arri-
ère - bras relais):
53 Nm (5.3 m•kg, 38
ft•lb)

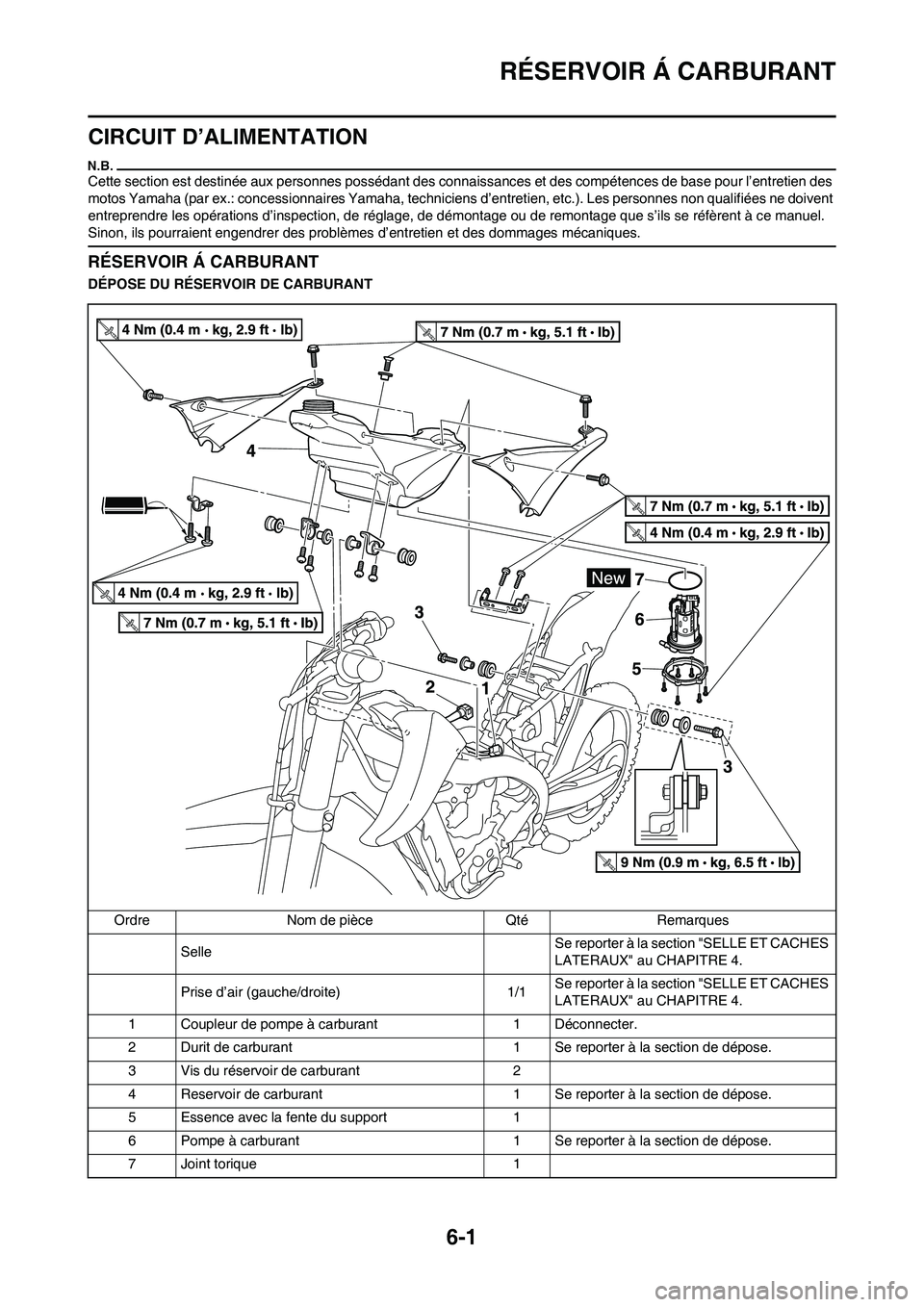

6-1
RÉSERVOIR Á CARBURANT
CIRCUIT D’ALIMENTATION
Cette section est destinée aux personnes possédant des connaissances et des compétences de base pour l’entretien des
motos Yamaha (par ex.: concessionnaires Yamaha, techniciens d’entretien, etc.). Les personnes non qualifiées ne doivent
entreprendre les opérations d’inspection, de réglage, de dém ontage ou de remontage que s’ils se réfèrent à ce manuel.
Sinon, ils pourraient engendrer des problèmes d’entretien et des dommages mécaniques.
RÉSERVOIR Á CARBURANT
DÉPOSE DU RÉSERVOIR DE CARBURANT
Ordre Nom de pièce Qté Remarques Selle Se reporter à la section "SELLE ET CACHES
LATERAUX" au CHAPITRE 4.
Prise d’air (gauche/droite) 1/1 Se reporter à la section "SELLE ET CACHES
LATERAUX" au CHAPITRE 4.
1 Coupleur de pompe à carburant 1 Déconnecter.
2 Durit de carburant 1 Se reporter à la section de dépose.
3 Vis du réservoir de carburant 2
4 Reservoir de carburant 1 Se reporter à la section de dépose.
5 Essence avec la fente du support 1
6 Pompe à carburant 1 Se reporter à la section de dépose.
7 Joint torique 1

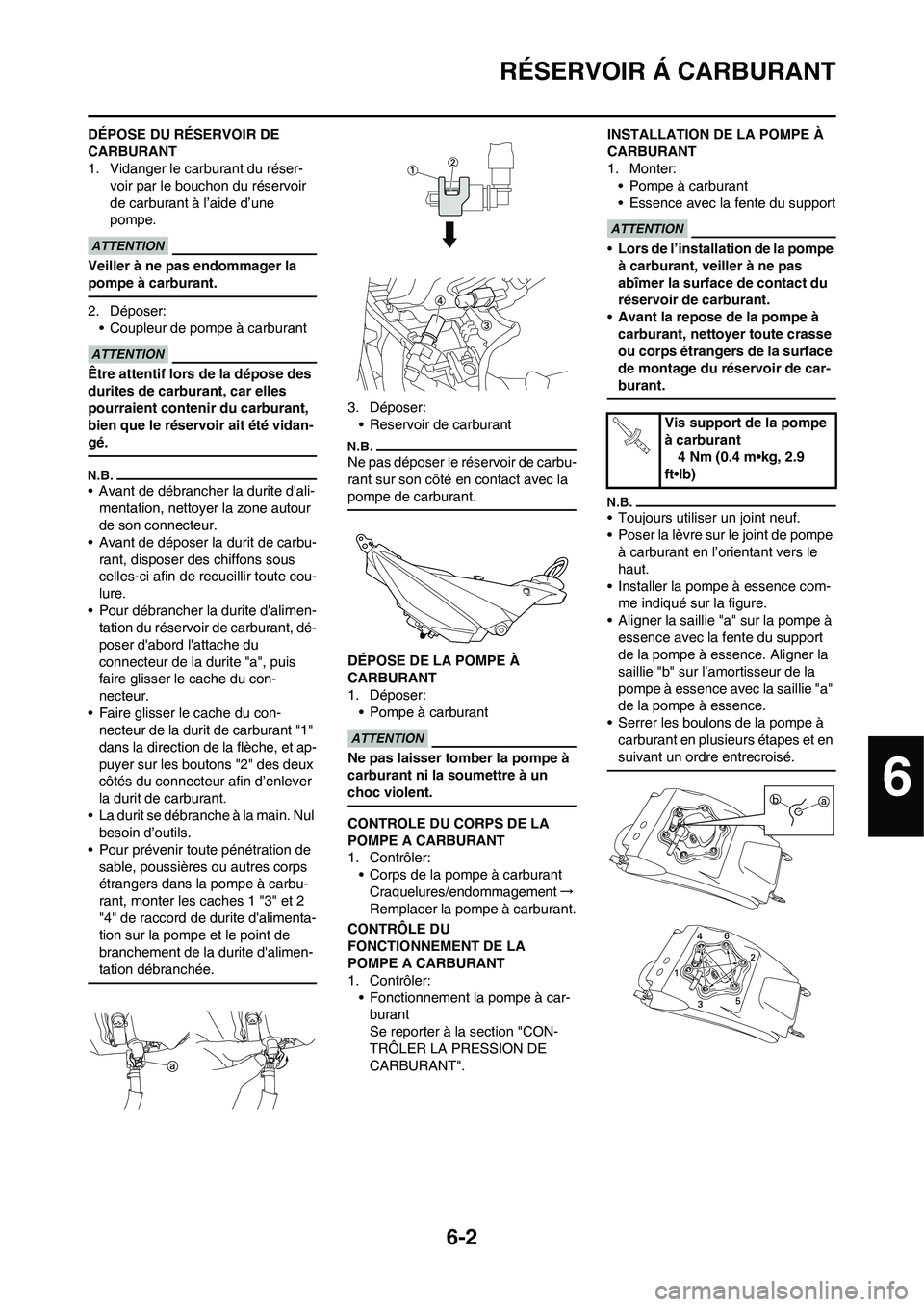

6-2
RÉSERVOIR Á CARBURANT
DÉPOSE DU RÉSERVOIR DE
CARBURANT
1. Vidanger le carburant du réser-
voir par le bouchon du réservoir
de carburant à l’aide d’une
pompe.
Veiller à ne pas endommager la
pompe à carburant.
2. Déposer:
• Coupleur de pompe à carburant
Être attentif lors de la dépose des
durites de carburant, car elles
pourraient contenir du carburant,
bien que le réservoir ait été vidan-
gé.
• Avant de débrancher la durite d'ali-
mentation, nettoyer la zone autour
de son connecteur.
• Avant de déposer la durit de carbu-
rant, disposer des chiffons sous
celles-ci afin de recueillir toute cou-
lure.
• Pour débrancher la durite d'alimen-
tation du réservoir de carburant, dé-
poser d'abord l'attache du
connecteur de la durite "a", puis
faire glisser le cache du con-
necteur.
• Faire glisser le cache du con-
necteur de la durit de carburant "1"
dans la direction de la flèche, et ap-
puyer sur les boutons "2" des deux
côtés du connecteur afin d’enlever
la durit de carburant.
• La durit se débranche à la main. Nul
besoin d’outils.
• Pour prévenir toute pénétration de
sable, poussières ou autres corps
étrangers dans la pompe à carbu-
rant, monter les caches 1 "3" et 2
"4" de raccord de durite d'alimenta-
tion sur la pompe et le point de
branchement de la durite d'alimen-
tation débranchée.
3. Déposer:
• Reservoir de carburant
Ne pas déposer le réservoir de carbu-
rant sur son côté en contact avec la
pompe de carburant.
DÉPOSE DE LA POMPE À
CARBURANT
1. Déposer:
• Pompe à carburant
Ne pas laisser tomber la pompe à
carburant ni la soumettre à un
choc violent.
CONTROLE DU CORPS DE LA
POMPE A CARBURANT
1. Contrôler:
• Corps de la pompe à carburant
Craquelures/endommagement →
Remplacer la pompe à carburant.
CONTRÔLE DU
FONCTIONNEMENT DE LA
POMPE A CARBURANT
1. Contrôler:
• Fonctionnement la pompe à car-
burant
Se reporter à la section "CON-
TRÔLER LA PRESSION DE
CARBURANT".INSTALLATION DE LA POMPE À
CARBURANT
1. Monter:
• Pompe à carburant
• Essence avec la fente du support
•Lors de l’installation de la pompe
à carburant, veiller à ne pas
abîmer la surface de contact du
réservoir de carburant.
•Avant la repose de la pompe à
carburant, nettoyer toute crasse
ou corps étrangers de la surface
de montage du réservoir de car-
burant.
• Toujours utiliser un joint neuf.
• Poser la lèvre sur le joint de pompe
à carburant en l’orientant vers le
haut.
• Installer la pompe à essence com-
me indiqué sur la figure.
• Aligner la saillie "a" sur la pompe à
essence avec la fente du support
de la pompe à essence. Aligner la
saillie "b" sur l’amortisseur de la
pompe à essence avec la saillie "a"
de la pompe à essence.
• Serrer les boulons de la pompe à
carburant en plusieurs étapes et en
suivant un ordre entrecroisé.
Vis support de la pompe
à carburant
4 Nm (0.4 m•kg, 2.9
ft•lb)
6

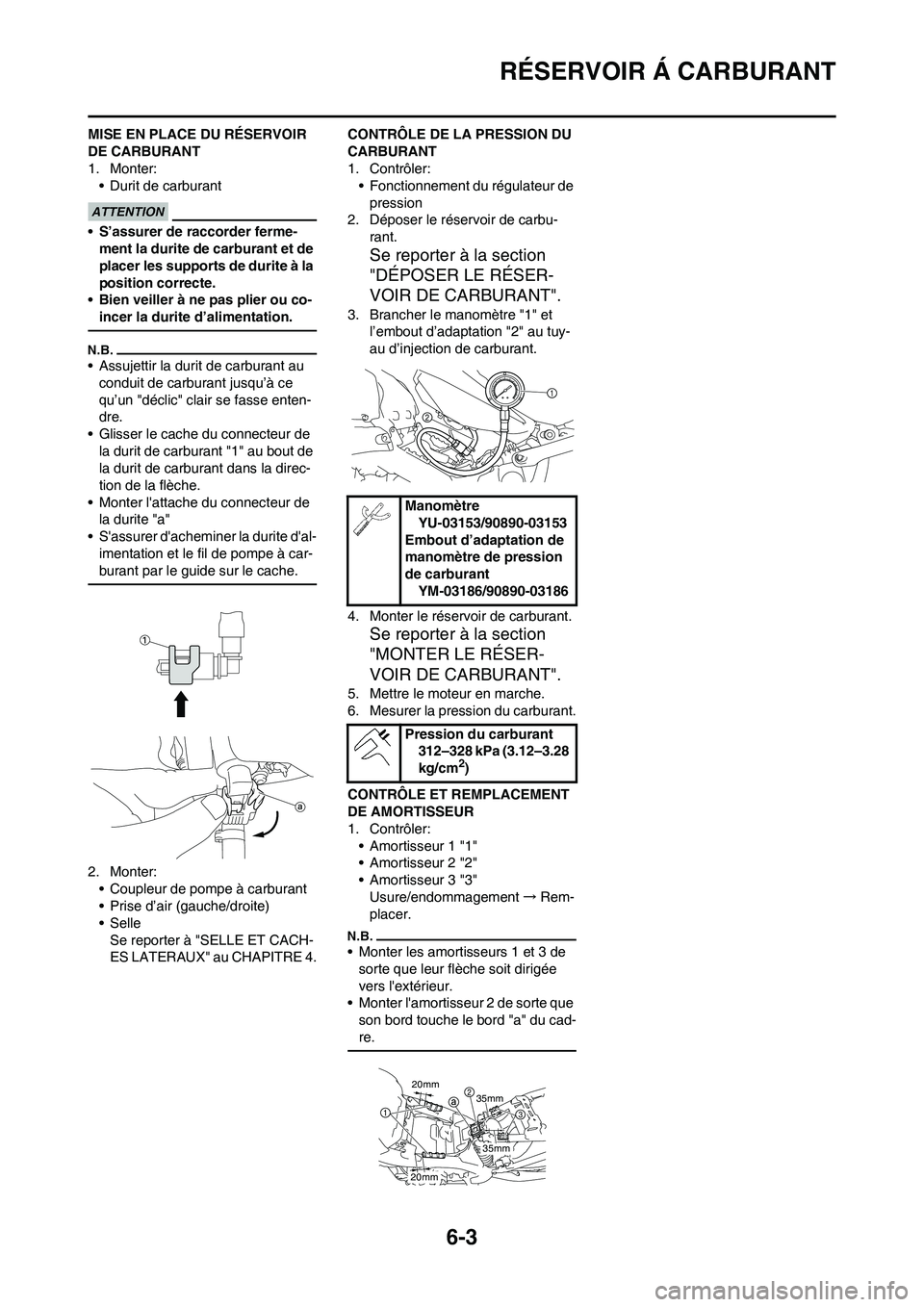

6-3
RÉSERVOIR Á CARBURANT
MISE EN PLACE DU RÉSERVOIR
DE CARBURANT
1. Monter:
• Durit de carburant
•S’assurer de raccorder ferme-
ment la durite de carburant et de
placer les supports de durite à la
position correcte.
•Bien veiller à ne pas plier ou co-
incer la durite d’alimentation.
• Assujettir la durit de carburant au
conduit de carburant jusqu’à ce
qu’un "déclic" clair se fasse enten-
dre.
• Glisser le cache du connecteur de
la durit de carburant "1" au bout de
la durit de carburant dans la direc-
tion de la flèche.
• Monter l'attache du connecteur de
la durite "a"
• S'assurer d'acheminer la durite d'al-
imentation et le fil de pompe à car-
burant par le guide sur le cache.
2. Monter:
• Coupleur de pompe à carburant
• Prise d’air (gauche/droite)
•Selle
Se reporter à "SELLE ET CACH-
ES LATERAUX" au CHAPITRE 4.CONTRÔLE DE LA PRESSION DU
CARBURANT
1. Contrôler:
• Fonctionnement du régulateur de
pression
2. Déposer le réservoir de carbu-
rant.
Se reporter à la section
"DÉPOSER LE RÉSER-
VOIR DE CARBURANT".
3. Brancher le manomètre "1" et
l’embout d’adaptation "2" au tuy-
au d’injection de carburant.
4. Monter le réservoir de carburant.
Se reporter à la section
"MONTER LE RÉSER-
VOIR DE CARBURANT".
5. Mettre le moteur en marche.
6. Mesurer la pression du carburant.
CONTRÔLE ET REMPLACEMENT
DE AMORTISSEUR
1. Contrôler:
• Amortisseur 1 "1"
• Amortisseur 2 "2"
• Amortisseur 3 "3"
Usure/endommagement→Rem-
placer.
• Monter les amortisseurs 1 et 3 de
sorte que leur flèche soit dirigée
vers l'extérieur.
• Monter l'amortisseur 2 de sorte que
son bord touche le bord "a" du cad-
re.
Manomètre
YU-03153/90890-03153
Embout d’adaptation de
manomètre de pression
de carburant
YM-03186/90890-03186
Pression du carburant
312–328 kPa (3.12–3.28
kg/cm
2)
20mm
20mm
35mm 35mm

6-4

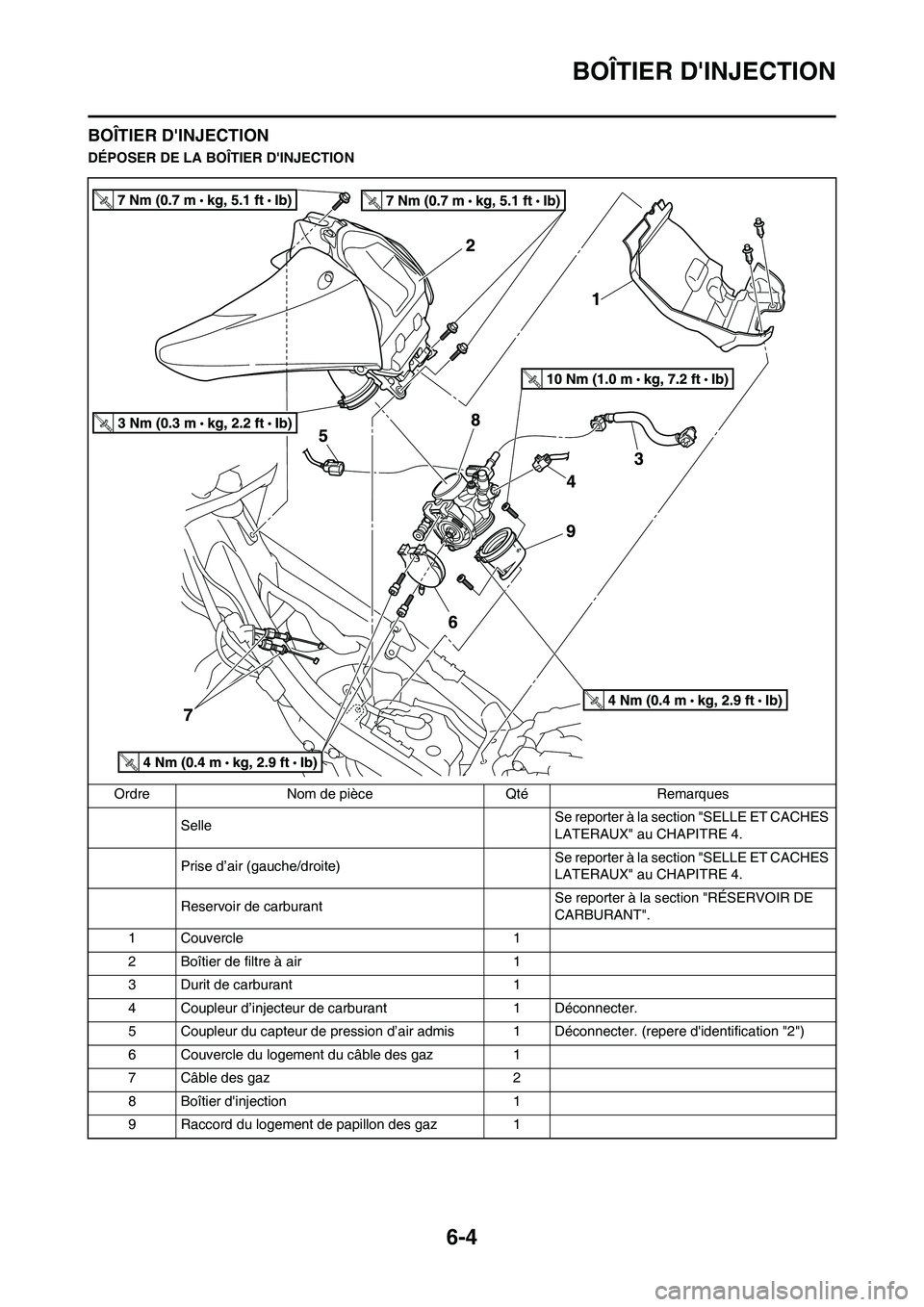

BOÎTIER D'INJECTION
BOÎTIER D'INJECTION
DÉPOSER DE LA BOÎTIER D'INJECTION
Ordre Nom de pièce Qté Remarques
SelleSe reporter à la section "SELLE ET CACHES
LATERAUX" au CHAPITRE 4.
Prise d’air (gauche/droite)Se reporter à la section "SELLE ET CACHES
LATERAUX" au CHAPITRE 4.
Reservoir de carburantSe reporter à la section "RÉSERVOIR DE
CARBURANT".
1 Couvercle 1
2 Boîtier de filtre à air 1
3 Durit de carburant 1
4 Coupleur d’injecteur de carburant 1 Déconnecter.
5 Coupleur du capteur de pression d’air admis 1 Déconnecter. (repere d'identification "2")
6 Couvercle du logement du câble des gaz 1
7 Câble des gaz 2
8 Boîtier d'injection 1
9 Raccord du logement de papillon des gaz 1

6-5
BOÎTIER D'INJECTION

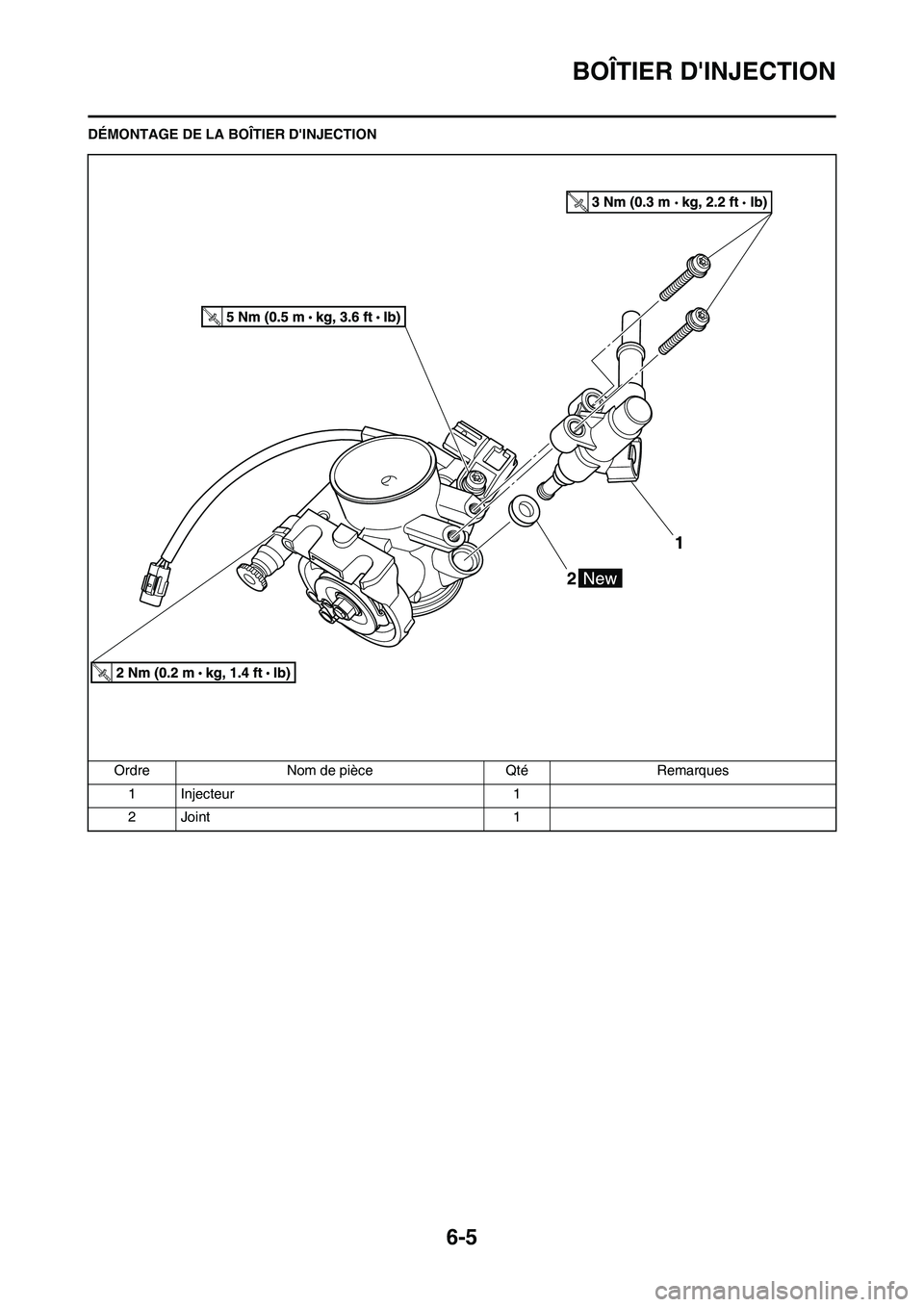

DÉMONTAGE DE LA BOÎTIER D'INJECTION
Ordre Nom de pièce Qté Remarques
1 Injecteur 1
2 Joint 1

6-6
BOÎTIER D'INJECTION

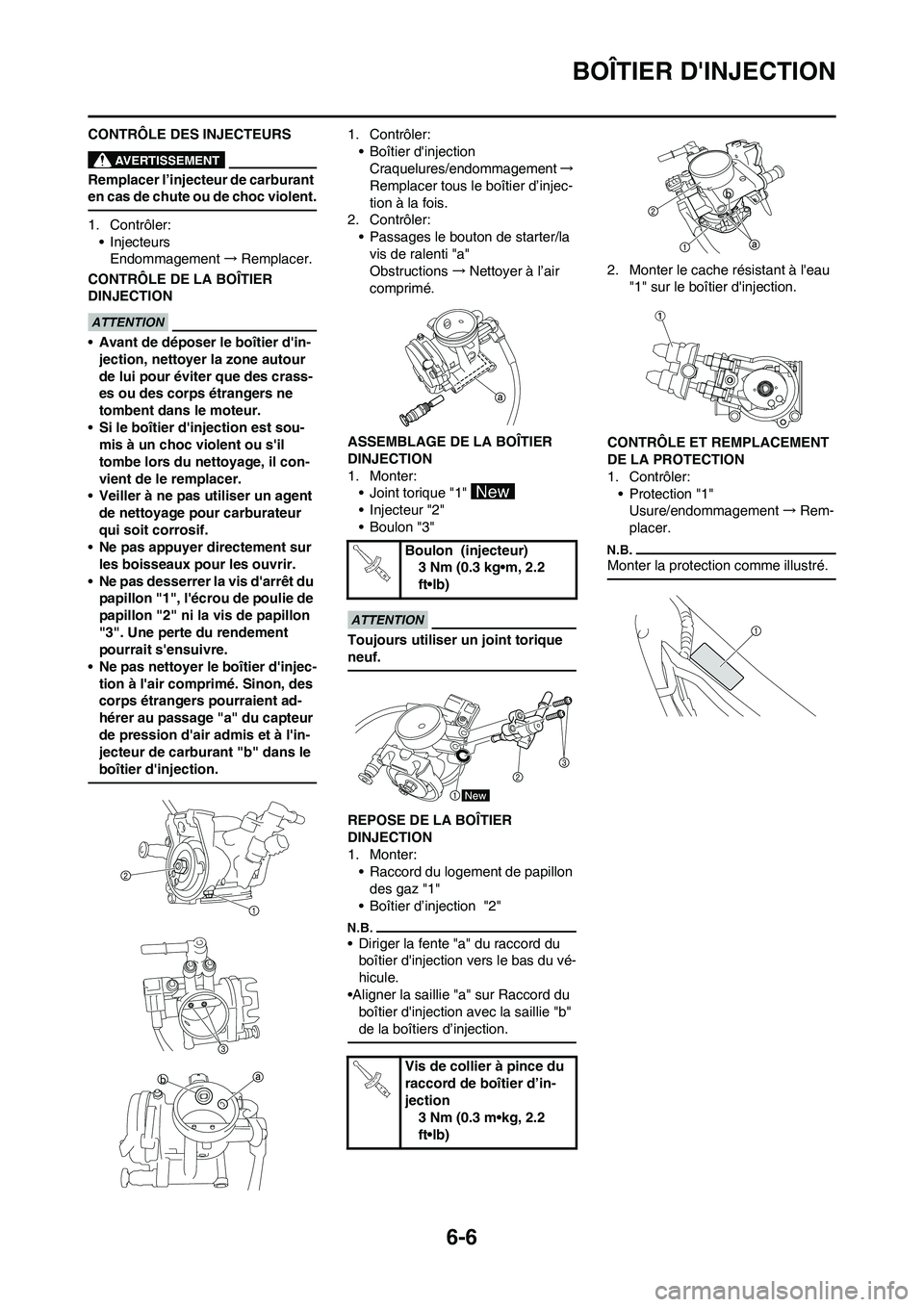

CONTRÔLE DES INJECTEURS
Remplacer l’injecteur de carburant
en cas de chute ou de choc violent.
1. Contrôler:
• Injecteurs
Endommagement→Remplacer.
CONTRÔLE DE LA BOÎTIER
DINJECTION
•Avant de déposer le boîtier d'in-
jection, nettoyer la zone autour
de lui pour éviter que des crass-
es ou des corps étrangers ne
tombent dans le moteur.
•Si le boîtier d'injection est sou-
mis à un choc violent ou s'il
tombe lors du nettoyage, il con-
vient de le remplacer.
•Veiller à ne pas utiliser un agent
de nettoyage pour carburateur
qui soit corrosif.
•Ne pas appuyer directement sur
les boisseaux pour les ouvrir.
•Ne pas desserrer la vis d'arrêt du
papillon "1", l'écrou de poulie de
papillon "2" ni la vis de papillon
"3". Une perte du rendement
pourrait s'ensuivre.
•Ne pas nettoyer le boîtier d'injec-
tion à l'air comprimé. Sinon, des
corps étrangers pourraient ad-
hérer au passage "a" du capteur
de pression d'air admis et à l'in-
jecteur de carburant "b" dans le
boîtier d'injection.
1. Contrôler:
• Boîtier d'injection
Craquelures/endommagement →
Remplacer tous le boîtier d’injec-
tion à la fois.
2. Contrôler:
• Passages le bouton de starter/la
vis de ralenti "a"
Obstructions →Nettoyer à l’air
comprimé.
ASSEMBLAGE DE LA BOÎTIER
DINJECTION
1. Monter:
• Joint torique "1"
• Injecteur "2"
• Boulon "3"
Toujours utiliser un joint torique
neuf.
REPOSE DE LA BOÎTIER
DINJECTION
1. Monter:
• Raccord du logement de papillon
des gaz "1"
• Boîtier d’injection "2"
• Diriger la fente "a" du raccord du
boîtier d'injection vers le bas du vé-
hicule.
•Aligner la saillie "a" sur Raccord du
boîtier d'injection avec la saillie "b"
de la boîtiers d’injection.
2. Monter le cache résistant à l'eau
"1" sur le boîtier d'injection.
CONTRÔLE ET REMPLACEMENT
DE LA PROTECTION
1. Contrôler:
• Protection "1"
Usure/endommagement→Rem-
placer.
Monter la protection comme illustré.Boulon (injecteur)
3 Nm (0.3 kg•m, 2.2
ft•lb)
Vis de collier à pince du
raccord de boîtier d’in-
jection
3 Nm (0.3 m•kg, 2.2
ft•lb)

7-1

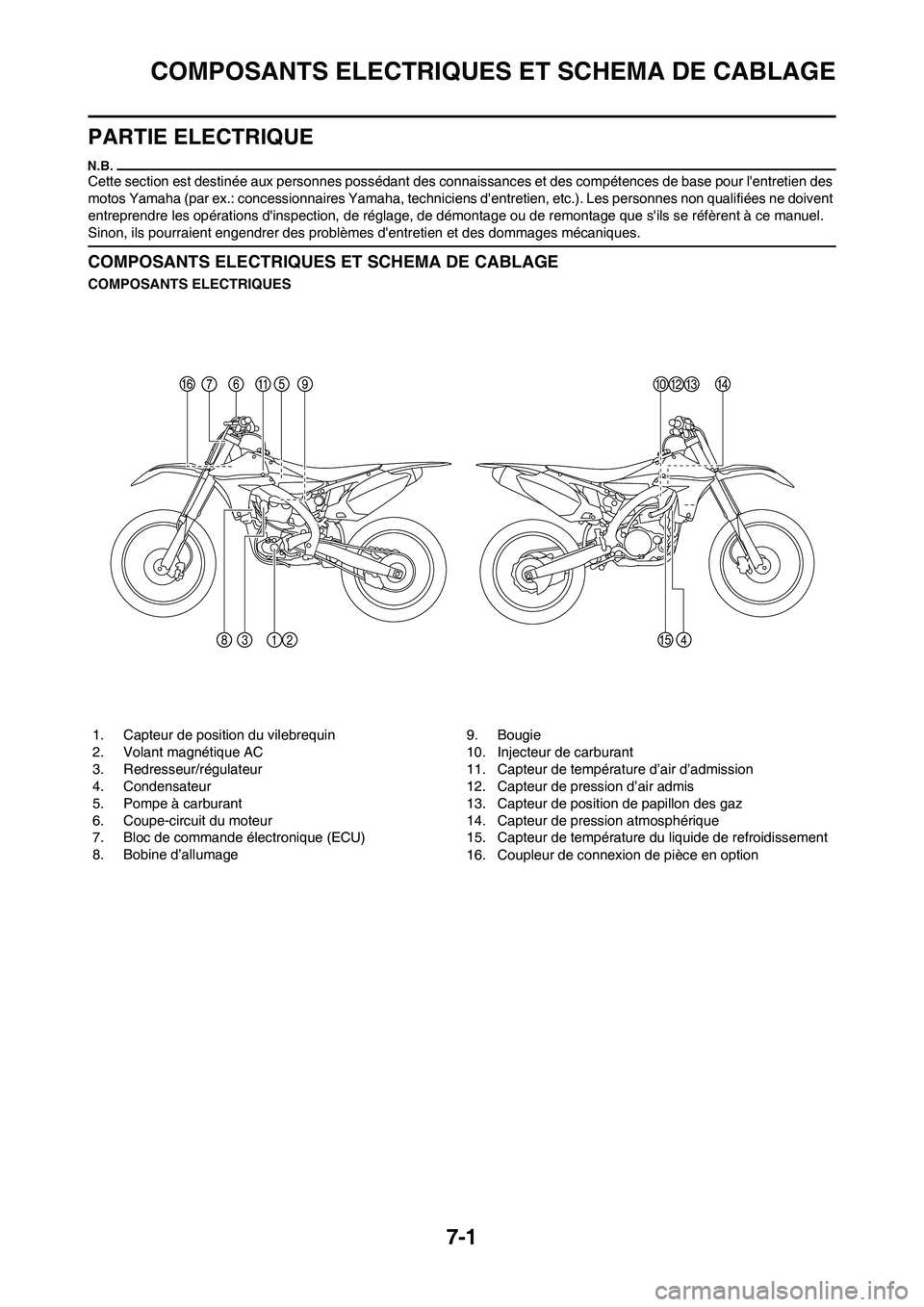

COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
PARTIE ELECTRIQUE
Cette section est destinée aux personnes possédant des connaissances et des compétences de base pour l'entretien des
motos Yamaha (par ex.: concessionnaires Yamaha, techniciens d' entretien, etc.). Les personnes non qualifiées ne doivent
entreprendre les opérations d'inspection, de réglage, de démontage ou de remontage que s'ils se réfèrent à ce manuel.
Sinon, ils pourraient engendrer des problèmes d'entretien et des dommages mécaniques.
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1. Capteur de position du vilebrequin
2. Volant magnétique AC
3. Redresseur/régulateur
4. Condensateur
5. Pompe à carburant
6. Coupe-circuit du moteur
7. Bloc de commande électronique (ECU)
8. Bobine d’allumage 9. Bougie
10. Injecteur de carburant
11. Capteur de température d’air d’admission
12. Capteur de pression d’air admis
13. Capteur de position de papillon des gaz
14. Capteur de pression atmosphérique
15. Capteur de température du liquide de refroidissement
16. Coupleur de connexion de pièce en option
