SPEZIALWERKZEUGE
1-17
Kühlerverschlussdeckel-
Prüfgerät
90890-01325
Mityvac-Kühlsystem-Tester
YU-24460-AZum Prüfen des Kühlers und
des Kühler-Verschlussdeck-
els.
Kühlerverschlussdeckel-
Adapter
90890-01352
Druckmessgerät-Adapter
YU-33984Zum Prüfen des Kühlers und
des Kühler-Verschlussdeck-
els.
Hakenschlüssel
90890-01403
Schlüssel für Auspuffflansch-
mutter
YU-A9472Zum Ausbauen oder Festzie-
hen der Lenkkopfmutter.
Abdeckschraubenschlüssel
90890-01500
YM-01500Zum Ausbauen oder Festzie-
hen des Gabelventils.
Abdeckschrauben-Ring-
schlüssel
90890-01501
YM-01501Zum Lockern und Festziehen
des Dämpferrohrs.
Gabeldichtring-Treiber
90890-01502
YM-A0948Zum Einbau des Dichtrings
der Teleskopgabel.
Speichennippelspanner (6–
7)
90890-01521
YM-01521Dieses Werkzeug dient zum
Festziehen der Speichen.
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-CZum Messen von Spannung,
Stromstärke und Widerstand
elektrischer Bauteile. Werkzeug/Teilenummer Anwendung Abbildung

STARTEN UND EINFAHREN
1-24
7. Zum Stoppen des Motors den Motor-
stoppschalter “1.” drücken.
HINWEIS
Den Motorstoppschalter gedrückt halten, bis
der Motor vollständig stoppt.
GAS1SL1044WARMEN MOTOR ANLASSEN
Wenn der Motor warmgelaufen ist, einmal bei
geschlossenem Gasdrehgriff den Kickstarter
durchtreten, ohne den Choke-Knopf/die Leer-
laufschraube zu betätigen.
HINWEIS
Wenn der Motor nicht anspringt, den Gasdreh-
griff ganz aufdrehen und den Kickstarter 10 bis
20 Mal langsam durchtreten, um das im Motor
vorhandene fette Gemisch auszustoßen.
GAS1SL1045EINFAHRVORSCHRIFTEN
Einfahren ist wichtig, damit drehende Teile,
Gleitflächen und Montageflächen gut anein-
ander angeglichen werden, und damit sich der
Fahrer gründlich mit dem Fahrzeug vertraut
machen kann.
@
ACHTUNG
Vor dem Fahren Wartung am Luftfilterein-
satz ausführen.
Siehe unter “LUFTFILTEREINSATZ REINI-
GEN” auf Seite 3-14.
1. Nach dem Warmlaufen des Motors etwa 20
Minuten mit 1/2 oder weniger aufgedrehtem
Gasgriff fahren.
2. Einen Boxenstopp einlegen und die Mon-
tagebereiche auf lockeren Sitz, Öllecks oder
andere Probleme prüfen.
3. Danach etwa 40 Minuten mit 3/4 oder weni-
ger aufgedrehtem Gasgriff fahren.4. Erneut einen Boxenstopp einlegen und die
Montagebereiche gründlich auf lockeren
Sitz, Öllecks oder andere Probleme prüfen.
Gründliche Prüfungen und Einstellungen
sind besonders im Hinblick auf Streckung
von Seilzügen, Spiel der Bremse, Durch-
hang der Antriebskette, Lockerheit von
Speichen usw. erforderlich.
ECA
ACHTUNG
Nach dem Einfahren oder nach jedem Ren-
nen immer die unter “ANZUGSDREHMO-
MENTE KONTROLLIEREN” aufgeführten
Punkte auf Anzugsdrehmomente prüfen
und bei Bedarf erneut festziehen. (“AN-
ZUGSDREHMOMENTE KONTROLLIEREN”
auf Seite 1-26)
Außerdem ist nach dem Auswechseln der
folgenden Bauteile ein Einfahren erford-
erlich.
• Zylinder und Kurbelwelle: Das Einfahren
sollte etwa eine Stunde lang vorgenom-
men werden.
• Kolben, Kolbenring, Ventil, Nockenwelle
und Ritzel: Das Einfahren sollte etwa 30
Minuten mit 1/2 oder weniger aufge-
drehtem Gasgriff erfolgen.
Den Motorbetrieb gründlich beim Einfahren
sorgfältig überwachen.
Prüfpunkte zum Einfahren siehe “WAR-
TUNG NACH EINFAHREN”. Wenn ein Prob-
lem gefunden wird, sofort den Motor
stoppen und eine Prüfung ausführen.

WARTUNG NACH EINFAHREN
1-25
GAS1SL1046
WARTUNG NACH EINFAHREN
Nach dem Einfahren muss eine sorgfältige
Wartung ausgeführt werden, um für die näch-
sten Übungsrunde bzw. das nächste Rennen
bereit zu sein.
Siehe unter “ROUTINEKONTROLLE VOR
FAHRTBEGINN” auf Seite 3-8.
GAS1SL1047GROSSE WARTUNG
1. Für den Motor
• Lecks im Motorbereich
Auf Drucklecks vom Zylinderkopf oder Zylin-
der, Öllecks vom Kurbelgehäuse oder dem
Gehäusedeckel, Lecks vom Kühlsystem
und andere Lecks prüfen.
• Prüfen, ob das Ventil, der Zylinderkopf, der
Zylinder, der Kolben und der Kolbenring
aneinander passen und ob der Kontakt
zwischen dem Ventil und dem Zylinderkopf
sowie der Kontakt zwischen dem Zylinder
und dem Kolben korrekt ist.
• Motorölwechsel
Das Öl ablaufen lassen und auf Schmutz
und Fremdmaterialien wie Metallspäne
prüfen. (Falls Fremdmaterialien eingemischt
sind, das Kurbelgehäuse zerlegen und
prüfen.)
Die vorgesehene Menge des empfohlenen
Öls einfüllen.
• Drehstromgenerator mit Dauermagnet
Auf lockeren Sitz in Montagebereichen am
Rotor und dem Stator prüfen.
Prüfen, ob der Steckverbinder nicht abget-
rennt ist.
• Schalldämpfer
Den Hauptkörper und Halterung auf Risse
prüfen. Auf Undichtigkeiten untersuchen.
• Lagerbolzen und Muttern
Auf lockeren Sitz in Montagebereichen von
Teilen, ebenso wie Motor-Schrauben und
Motorhalterungen prüfen.2. Für das Fahrgestell
• Auf Schweißnähte und Montagebereiche
am Rahmen, der Schwinge, dem Gestänge,
der Halterung usw. auf Lockerheit und Risse
prüfen.
• Räder
Das Rad auf Schlag prüfen. Die Speichen
auf lockeren Sitz kontrollieren.
• Bremse(n)
Die Bremsscheiben-Montageschraube auf
lockeren Sitz kontrollieren.
Prüfen, ob der Behälter mit der vorgeseh-
enen Menge der Bremsflüssigkeit gefüllt ist.
Auf Undichtigkeiten untersuchen.
• Seilzug
Seilzüge einfetten und justieren.
• Antriebskette
Die Antriebskette schmieren und ihre Span-
nung einstellen
• Kraftstofftank
Kraftstofftank von innen reinigen. Auf Un-
dichtigkeiten untersuchen.
• Radaufhängung
Auf Ölleckt in der Teleskopgabel oder dem
Stoßdämpfer prüfen. Prüfen, ob die der
Montagezustand gut ist.
•Ritzel
Auf Lockerheit in dem am Hinterrad ange-
brachten Kettenrad kontrollieren.
• Lagerbolzen und Muttern
Die Montagebereiche auf lockeren Sitz kon-
trollieren.
JCA1SL1001
ACHTUNG
Nach dem Einfahren oder vor jedem Ren-
nen immer die unter “ANZUGSDREHMO-
MENTE KONTROLLIEREN” aufgeführten
Punkte auf Anzugsdrehmomente prüfen
und bei Bedarf erneut festziehen. (Siehe
“ANZUGSDREHMOMENTE KONTROLLIE-
REN”.)
• Fetten und ölen
Immer Fett oder Öl auf die vorge-
schriebenen Stellen auftragen.

MOTORDATEN
2-2
GAS1SL1053
MOTORDATEN
Motor
Bauart Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Hubraum 449 cm
3
Zylinderanordnung Einzylinder
Bohrung  Hub 97.0  60.8 mm (3.82  2.39 in)
Verdichtungsverhältnis 12.50 :1
Startsystem Kickstarter
Kraftstoff
Empfohlener Kraftstoff Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt) 7.5 L (1.98 US gal, 1.65 Imp.gal)
Motoröl
Schmiersystem Nasssumpfschmierung
Empfohlene Marke YAMALUBE
Sorte (Viskosität) SAE 10W-30, SAE 10W-40, SAE 15W-40,
SAE 20W-40 or SAE 20W-50
Empfohlene Motorölqualität API Service, Sorte SG oder höher/JASO MA
Motoröl-Füllmenge
Menge (zerlegt) 0.95 L (1.00 US qt, 0.84 Imp.qt)
Mit Wechsel des Ölfilterensatzes 0.69 L (0.73 US qt, 0.61 Imp.qt)
Ohne Wechsel des Ölfiltereinsatzes 0.67 L (0.71 US qt, 0.59 Imp.qt)
Ölfilter
Ölfiltertyp Papier
Ölpumpentyp
Ölpumpen-Bauart Rotorpumpe
Radialspiel zw. Innen- u. Außenrotor Weniger als 0.150 mm (0.0059 in)
Grenze 0.20 mm (0.0079 in)
Radialspiel zwischen Außenrotor und
Pumpengehäuse 0.13–0.18 mm (0.0051–0.0071 in)
Grenze 0.24 mm (0.0094 in)
Rotor-Laufspiel 0.06–0.11 mm (0.0024–0.0043 in)
Grenze 0.17 mm (0.0067 in)
Kühlsystem
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle) 1.04 L (1.10 US qt, 0.92 Imp.qt)
Kühler-Fassungsvermögen 0.57 L (0.60 US qt, 0.50 mp.qt)
Kühlerverschlussdeckel-Öffnungsdruck 108–137 kPa (1.08–1.37 kg/cm
2 15.7–19.9 psi)
Kühlerblock-Abmessungen
Breite 112.6 mm (4.43 in)
Höhe 235.0 mm (9.25 in)
Tiefe 28.0 mm (1.10 in)
Wasserpumpe
Bauart Kreiselpumpe mit Einzelzulauf
Zündkerze
Hersteller/Modell NGK/CR8E
Zündkerzen-Elektrodenabstand 0.7–0.8 mm (0.028–0.031 in)
Zylinderkopf
Brennraumvolumen 25.98–26.78 cm3 (1.59–1.63 cu.in)
max. Verzug 0.05 mm (0.0020 in)

ANZUGSMOMENT
2-21
HINWEIS
1. Die Ringmutter unten mit dem Hakenschlüssel zunächst auf ca. 38 Nm (3.8 m·kgf, 27 ft·lbf) festz-
iehen, dann um eine Umdrehung lockern.
2. Die Ringmutter unten anschließend erneut auf 7 Nm (0.7 m·kgf, 5.1 ft·lbf) festziehen.Schraube der rechten Seitenab-
deckungM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Rahmen und Lufthutze M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Kraftstofftank und
LufthutzeM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Kühlerschutz und
LufthutzeM6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vorderradabdeckungs-Schraube M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Schraube für Hinterradabdeckung
(vorn)M6 3 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Hinterradabdeckung
(hinten)M6 2 16 Nm (1.6 m·kgf, 12 ft·lbf)
Schmutzfänger-Schraube — 2 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Nummernschild-Schraube M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)BEZEICHNUNGGewin-
de-
größeAnz. ANZUGSMOMENTBe-
merkun-
gen

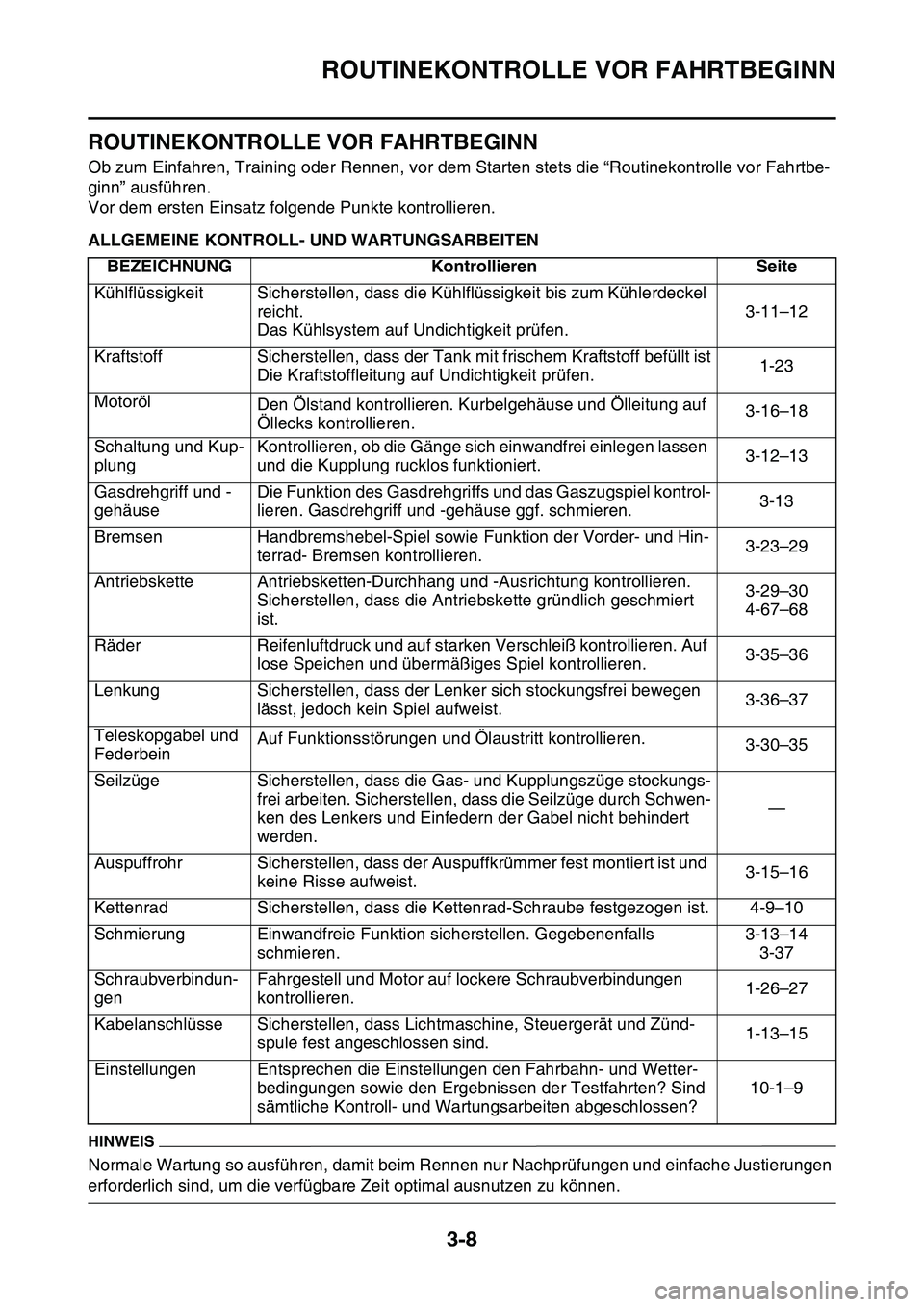

ROUTINEKONTROLLE VOR FAHRTBEGINN
3-8
GAS1SL1067
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die “Routinekontrolle vor Fahrtbe-
ginn” ausführen.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
GAS1SL1068ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
HINWEIS
Normale Wartung so ausführen, damit beim Rennen nur Nachprüfungen und einfache Justierungen
erforderlich sind, um die verfügbare Zeit optimal ausnutzen zu können.BEZEICHNUNG Kontrollieren Seite
Kühlflüssigkeit Sicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel
reicht.
Das Kühlsystem auf Undichtigkeit prüfen.3-11–12
Kraftstoff Sicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist
Die Kraftstoffleitung auf Undichtigkeit prüfen.1-23
Motoröl
Den Ölstand kontrollieren. Kurbelgehäuse und Ölleitung auf
Öllecks kontrollieren.3-16–18
Schaltung und Kup-
plungKontrollieren, ob die Gänge sich einwandfrei einlegen lassen
und die Kupplung rucklos funktioniert.3-12–13
Gasdrehgriff und -
gehäuseDie Funktion des Gasdrehgriffs und das Gaszugspiel kontrol-
lieren. Gasdrehgriff und -gehäuse ggf. schmieren.3-13
Bremsen Handbremshebel-Spiel sowie Funktion der Vorder- und Hin-
terrad- Bremsen kontrollieren.3-23–29
Antriebskette Antriebsketten-Durchhang und -Ausrichtung kontrollieren.
Sicherstellen, dass die Antriebskette gründlich geschmiert
ist.3-29–30
4-67–68
Räder Reifenluftdruck und auf starken Verschleiß kontrollieren. Auf
lose Speichen und übermäßiges Spiel kontrollieren.3-35–36
Lenkung Sicherstellen, dass der Lenker sich stockungsfrei bewegen
lässt, jedoch kein Spiel aufweist.3-36–37
Teleskopgabel und
FederbeinAuf Funktionsstörungen und Ölaustritt kontrollieren.
3-30–35
Seilzüge Sicherstellen, dass die Gas- und Kupplungszüge stockungs-
frei arbeiten. Sicherstellen, dass die Seilzüge durch Schwen-
ken des Lenkers und Einfedern der Gabel nicht behindert
werden.—
Auspuffrohr Sicherstellen, dass der Auspuffkrümmer fest montiert ist und
keine Risse aufweist.3-15–16
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. 4-9–10
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls
schmieren. 3-13–14
3-37
Schraubverbindun-
genFahrgestell und Motor auf lockere Schraubverbindungen
kontrollieren.1-26–27
Kabelanschlüsse Sicherstellen, dass Lichtmaschine, Steuergerät und Zünd-
spule fest angeschlossen sind.1-13–15
Einstellungen Entsprechen die Einstellungen den Fahrbahn- und Wetter-
bedingungen sowie den Ergebnissen der Testfahrten? Sind
sämtliche Kontroll- und Wartungsarbeiten abgeschlossen?10-1–9

FAHRWERK
3-23
GAS1SL1089
FAHRWERK
GAS1SL1090DIE BREMSHYDRAULIK ENTLÜFTENEWA13100
WARNUNG
Die Bremshydraulik muss in folgenden Fäl-
len entlüftet werden:
• Das System ist zerlegt.
• Ein Bremsschlauch ist gelöst, getrennt
oder erneuert.
• Bremsflüssigkeitsstand ist sehr niedrig.
• Bremse funktioniert nicht einwandfrei.
1. Demontieren:
• Vorratsbehälter-Deckel
• Behälter-Membran
• Schwimmer (Vorderradbremse)
• Protektor (Hinterradbremse)
HINWEIS
• Darauf achten, dass keine Bremsflüssigkeit
verschüttet wird und dass der Vorratsbehälter
nicht überläuft.
• Darauf achten, dass stets ausreichend
Bremsflüssigkeit im Vorratsbehälter enthalten
ist, bevor der Bremshebel betätigt wird. An-
dernfalls kann Luft in die Bremshydraulik
gelangen, was den Entlüftungsvorgang un-
nötig verlängern würde.
• Kann die Anlage nicht zufriedenstellend
entlüftet werden, sollte die Bremsflüssigkeit
einige Stunden ruhen. Den Entlüftungsvor-
gang erst dann wieder aufnehmen, wenn ke-
ine Luftbläschen mehr in der Flüssigkeit
erkennbar sind.
2. Die Bremshydraulik entlüften.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Vorratsbehälter mit der empfohlenen
Bremsflüssigkeit bis zum korrekten Füll-
stand befüllen.
b. Die Vorratsbehälter-Membran einsetzen.
c. Einen Kunststoffschlauch “1” sicher an der
Entlüftungsschraube “2” befestigen und
dessen Ende in einen Auffangbehälter füh-
ren.d. Den entsprechenden Bremshebel meh-
rmals langsam betätigen.
e. Den Handbremshebel vollständig anziehen,
oder den Fußbremshebel vollständig durch-
drücken und in dieser Position halten.
f. Die Entlüftungsschraube lockern.
HINWEIS
Durch Lösen der Entlüftungsschraube wird der
Druck im Bremssattel abgelassen, wodurch der
Handbremshebel mit dem Gasdrehgriff in Kon-
takt kommt bzw. der Fußbremshebel vollstän-
dig durchgezogen wird.
g. Die Entlüftungsschraube festziehen und
dann den Bremshebel loslassen.
h. Die Schritte (d) bis (g) so lange wiederholen,
bis keine Luftbläschen mehr in der Brems-
flüssigkeit im Kunststoffschlauch zu sehen
sind.
HINWEIS
Bei diesem Verfahren weiter Bremsflüssigkeit
in den Vorratsbehälter füllen.
gca00001
ACHTUNG
Bremsflüssigkeit greift Lack und Kunststof-
fe an. Verschüttete Flüssigkeit sofort
abwischen.
A. Vorn
B. Hinten
1 2
A
2
1B

FAHRWERK
3-26
2. Erneuern:
• Scheibenbremsbeläge
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Bremsbelag-Haltestift-Abdeckung “1”
demontieren.
b. Den Bremsbelag-Haltestift “2” lockern.
c. Den Bremssattel “3” vom Gabelholm de-
montieren.
d. Den Bremsbelag-Haltestift und die Brems-
beläge “4” demontieren.e. Einen Kunststoffschlauch “5” an der Entlüf-
tungsschraube “6” befestigen und dessen
Ende in einen Auffangbehälter führen.
f. Die Entlüftungsschraube lokkern und dann
den Bremskolben mit den Fingern in den
Bremssattel zurückdrücken.
EWA@
WARNUNG
Die abgelassene Bremsflüssigkeit nicht
wieder verwenden.
g. Die Entluftungsschraube festziehen.
h. Die Bremsbeläge “7” und den Bremsbelag-
Haltestift montieren.
HINWEIS
• Die Bremsbeläge so montieren, dass deren
Haltenasen “a” in den entsprechenden Auf-
nahmen “b” des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provisorisch an-
ziehen.
i. Den Bremssattel “8” montieren und den
Bremsbelag-Haltestift “9” festziehen.
a
b
a
1
3
2
4
Entluftungsschraube
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Bremssattel-Schraube
28 Nm (2.8 m·kgf, 20 ft·lbf)
Bremsbelag-Haltestift
17 Nm (1.7 m·kgf, 12 ft·lbf)
6
5
T R..
7
a b
T R..

FAHRWERK
3-27
j. Die Bremsbelag-Haltestift-Abdeckung “10”
montieren.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Kontrollieren:
• Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜSSIG-
KEITSSTAND KONTROLLIEREN” auf
Seite 3-29.
4. Kontrollieren:
• Funktion des Handbremshebels
Weich/schwammig  Bremshydraulik
entlüften.
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-23.
GAS1SL1095HINTERRAD-SCHEIBENBREMSBELÄGE
KONTROLLIEREN
1. Messen:
• Scheibenbremsbelag-Stärke “a”
Nicht nach Vorgabe  Satzweise erneuern.
HINWEIS
Wenn Beläge bis zu den Anzeigerillen “b” ver-
schlissen sind, bedeutet dies, dass die zuläs-
sige Grenze der Scheibenbremsbelag-Dicke
erreicht ist.2. Erneuern:
• Scheibenbremsbeläge
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Protektor “1” und die Bremsbelag-Hal-
testift-Abdeckung “2” demontieren.
b. Den Bremsbelag-Haltestift “3” lockern.
c. Das Hinterrad “4” und den Bremssattel “5”
demontieren.
Siehe unter “HINTERRAD” auf Seite 4-8. Bremsbelag-Haltestift-Ab-
dekkung
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
8
9
T R..
10
Scheibenbremsbelag-Stärke (in-
nen)
6.4 mm (0.25 in)
Grenze
1.0 mm (0.04 in)
Scheibenbremsbelag-Stärke
(außen)
6.4 mm (0.25 in)
Grenze
1.0 mm (0.04 in)
ba
a
1 2
34
5

FAHRWERK
3-29
3. Kontrollieren:
• Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜSSIG-
KEITSSTAND KONTROLLIEREN” auf
Seite 3-29.
4. Kontrollieren:
• Funktion des Fußbremshebels
Weich/schwammig  Bremshydraulik
entlüften.
Siehe unter“DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-23 .
GAS1SL1096SCHEIBENBREMSBELAG-ISOLIERUNG
DER HINTERRADBREMSE KONTROLLIE-
REN
1. Demontieren:
• Scheibenbremsbeläge
Siehe unter “HINTERRADBREMSE” auf
Seite 4-22.
2. Kontrollieren:
• Hinterrad-Scheibenbremsbelag-Isolator “1”
Beschädigt  Erneuern.
GAS1SL1097BREMSFLÜSSIGKEITSSTAND KONTROL-
LIEREN
1. Das Fahrzeug aufrecht auf ebener Fläche
abstellen.
HINWEIS
Zum richtigen Ablesen des Bremsflüssig-
keitsstands muss sich die obere Kante des
Bremsflüssigkeits-Vorratsbehälters in der
Waagerechten befinden.
2. Kontrollieren:
• Bremsflüssigkeitsstand
Die Minimalstand-Markierung “a” oder nied-
riger  Nachfüllen.
EWA13090
WARNUNG
• Nur die vorgegebene Bremsflüssigkeit
verwenden. Andere Flüssigkeiten können
die Gummidichtungen zersetzen, Undich-
tigkeit verursachen und dadurch die
Bremsfunktion beeinträchtigen.
• Ausschließlich Flüssigkeit der gleichen
Sorte nachfüllen. Das Mischen unter-
schiedlicher Produkte kann zu chemisch-
en Reaktionen und damit zu verminderter
Bremsleistung führen.
• Beim Einfüllen der Bremsflüssigkeit da-
rauf achten, dass kein Wasser in den Vor-
ratsbehälter gelangt. Wasser setzt den
Siedepunkt der Flüssigkeit herab und
kann durch Dampfblasenbildung zum
Blockieren der Bremse führen.
ECA13540
ACHTUNG
Verschüttete Bremsflüssigkeit sofort
abwischen, denn sie greift Lack und Kunst-
stoff an.
GAS1SL1098ANTRIEBSKETTEN-DURCHHANG EIN-
STELLEN
ECA13550
ACHTUNG
Eine falsch gespannte Antriebskette verur-
sacht erhöhten Verschleiß von Kette, Motor,
Lagern und anderen wichtigen Teilen und
kann dazu fü hren, dass die Kette reißt oder
abspringt. Daher darauf achten, dass der
Kettendurchhang sich im Sollbereich befin-
det.
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Hinterrad frei ist.
EWA13120
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. Empfohlene Flüssigkeit
DOT 4
A. Vorderradbremse
B. Hinterradbremse
