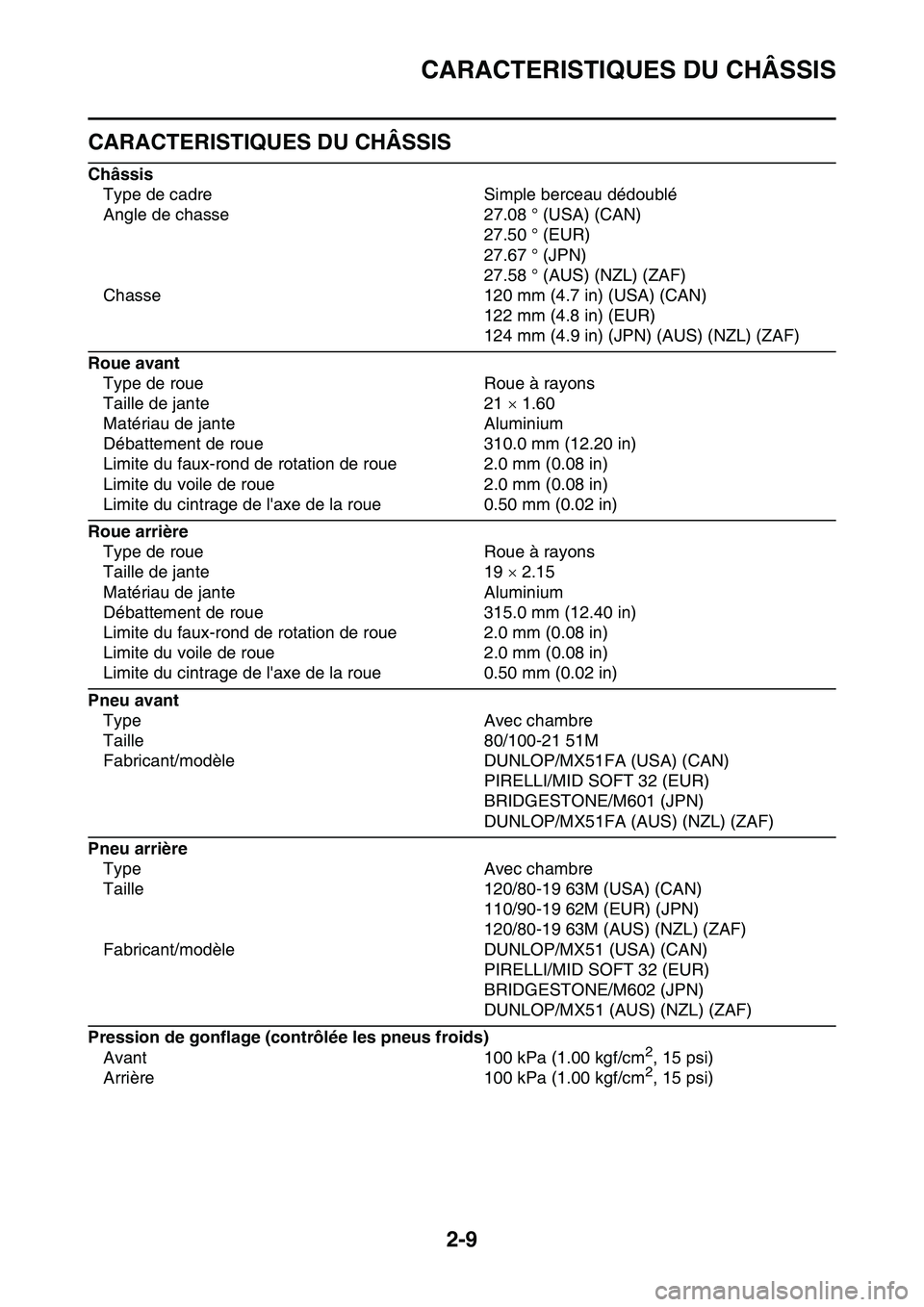

CARACTERISTIQUES DU CHÂSSIS
2-9
FAS1SL1054
CARACTERISTIQUES DU CHÂSSIS
Châssis
Type de cadre Simple berceau dédoublé
Angle de chasse 27.08 ° (USA) (CAN)
27.50 ° (EUR)
27.67 ° (JPN)
27.58 ° (AUS) (NZL) (ZAF)
Chasse 120 mm (4.7 in) (USA) (CAN)
122 mm (4.8 in) (EUR)
124 mm (4.9 in) (JPN) (AUS) (NZL) (ZAF)
Roue avant
Type de roue Roue à rayons
Taille de jante 21  1.60
Matériau de jante Aluminium
Débattement de roue 310.0 mm (12.20 in)
Limite du faux-rond de rotation de roue 2.0 mm (0.08 in)
Limite du voile de roue 2.0 mm (0.08 in)
Limite du cintrage de l'axe de la roue 0.50 mm (0.02 in)
Roue arrière
Type de roue Roue à rayons
Taille de jante 19  2.15
Matériau de jante Aluminium
Débattement de roue 315.0 mm (12.40 in)
Limite du faux-rond de rotation de roue 2.0 mm (0.08 in)
Limite du voile de roue 2.0 mm (0.08 in)
Limite du cintrage de l'axe de la roue 0.50 mm (0.02 in)
Pneu avant
Type Avec chambre
Taille 80/100-21 51M
Fabricant/modèle DUNLOP/MX51FA (USA) (CAN)
PIRELLI/MID SOFT 32 (EUR)
BRIDGESTONE/M601 (JPN)
DUNLOP/MX51FA (AUS) (NZL) (ZAF)
Pneu arrière
Type Avec chambre
Taille 120/80-19 63M (USA) (CAN)
110/90-19 62M (EUR) (JPN)
120/80-19 63M (AUS) (NZL) (ZAF)
Fabricant/modèle DUNLOP/MX51 (USA) (CAN)
PIRELLI/MID SOFT 32 (EUR)
BRIDGESTONE/M602 (JPN)
DUNLOP/MX51 (AUS) (NZL) (ZAF)
Pression de gonflage (contrôlée les pneus froids)
Avant 100 kPa (1.00 kgf/cm2, 15 psi)
Arrière 100 kPa (1.00 kgf/cm2, 15 psi)

CIRCUIT ELECTRIQUE
3-42
FAS1SL1114
CIRCUIT ELECTRIQUE
FAS1SL1115CONTROLE DES BOUGIES
1. Deposer:
•Siège
• Prise d’air (gauche/droite)
Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
• Réservoir de carburant “1”
Voir “RESERVOIR A CARBURANT” à la
page 7-1.
ECA1DX1001
ATTENTION
Ne pas trop forcer pour retirer le tuyau.
N.B.
Retirer le réservoir de carburant, le tourner de
180° dans le sens des aiguilles d’une montre et
le placer dans le cadre “2” comme illustré.
2. Deposer:
• Capuchon de bougie
• Bougie
Voir “ARBRE À CAMES” à la page 5-12.
ECA13330
ATTENTION
Pour éviter que la saleté accumulée autour
de la bougie ne tombe dans le cylindre par
l’orifice de la bougie, nettoyer la bougie
avant de la retirer.
3. Contrôler:
• Type de bougie
Type incorrect  Remplacer.
4. Contrôler:
• Electrode
Endommagement/usure  Remplacer la
bougie.
•Isolant
Couleur anormale  Remplacer la bougie.
La couleur normale est une couleur bronze
clair ou légèrement foncé.5. Nettoyer:
• Bougie
(à l’aide d’un nettoie-bougies ou d’une
brosse à poils métalliques)
6. Mesurer:
• Ecartement des électrodes “a”
Hors spécifications  Régler l’écartement
des électrodes.
7. Monter:
• Bougie
N.B.
Avant de monter la bougie, nettoyer la surface
de la bougie et la surface du joint.
8. Monter:
• Capuchon de bougie
• Réservoir de carburant
• Prise d’air (gauche/droite)
•Siège
• Cache latéral (gauche/droit)
Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
FAS1SL1116
Fabricant/modèle
NGK/CR8E
1
1
2
Écartement des électrodes
0.7–0.8 mm (0.028–0.031 in)
Bougie
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
T R..
