ENTRETIEN APRES RODAGE
1-25
FAS1SL1046
ENTRETIEN APRES RODAGE
Après un rodage, effectuer un entretien soi-
gneux pour préparer la machine au prochain
entraînement ou à la prochaine course.
Voir “CONTROLE ET ENTRETIEN AVANT
UTILISATION” à la page 3-9.
FAS1SL1047TACHES D’ENTRETIEN MAJEURES
1. Pour le moteur
• Fuites autour du moteur
Contrôler le moteur à la recherche de fuites
de pression de la culasse ou du cylindre, de
fuites d’huile du carter moteur ou du couver-
cle du carter, de fuites du système de re-
froidissement ou d’autres fuites.
• Vérifier que la soupape, la culasse, le cylin-
dre, le piston et le segment de piston s’adap-
tant les unes aux autres, que le contact
entre la soupape et la culasse et entre le cyl-
indre et le piston est correct.
• Vidange d’huile moteur
Vidanger l’huile et vérifier l’absence de sale-
tés et autres corps étrangers tels que des
copeaux de métal. (Si des corps étrangers
sont mélangés, démonter et inspecter le
carter moteur.)
Verser la quantité spécifiée d’huile recom-
mandée.
• Alternateur avec rotor à aimantation perma-
nente
Vérifier que les zones de montage du rotor
et du stator ne sont pas desserrées.
Vérifier que le connecteur n’est pas être dé-
connecté.
• Silencieux
Contrôler le corps principal et le support à la
recherche de fissures. Vérifier l’absence de
fuites.
• Vis et écrous de montage
Vérifier l’absence de desserrage dans les
zones de montage des pièces, ainsi qu’au
niveau des vis de montage du moteur et des
supports du moteur.
2. Pour le châssis
• Vérifier que les soudures et les zones de
montage du cadre, du bras oscillant, de la
timonerie, du support, etc. ne sont pas
desserrées ou fendues.
• Roue(s)
Vérifier que la roue n’est pas voilée. Vérifier
que les rayons ne sont pas desserrés.• Frein(s)
Vérifier que la vis de montage du disque de
frein n’est pas desserrée.
Vérifier que le réservoir contient la quantité
spécifiée de liquide de frein. Vérifier l’ab-
sence de fuites.
• Câble
Graisser et régler les câbles.
• Chaîne de transmission
Lubrifier la chaîne de transmission et régler
sa tension.
• Réservoir de carburant
Nettoyer l’intérieur du réservoir de carbu-
rant. Vérifier l’absence de fuites.
• Suspension
Vérifier l’absence de fuites d’huile dans la
fourche ou l’amortisseur arrière. Vérifier que
les conditions de montage sont bonnes.
•Pignon
Vérifier que le pignon monté sur la roue arri-
ère n’est pas desserré.
• Vis et écrous de montage
Vérifier que les zones de montage ne sont
pas desserrées.
JCA1SL1001
ATTENTION
Après un rodage ou avant chaque course,
toujours vérifier les points indiqués dans
“POINTS DE VERIFICATION DES COUPLES
DE SERRAGE” pour les couples de serrage
et les resserrer. (Voir “POINTS DE VERIFI-
CATION DES COUPLES DE SERRAGE”.)
• Graissage et huilage
Toujours graisser ou huiler les points spéci-
fiés.

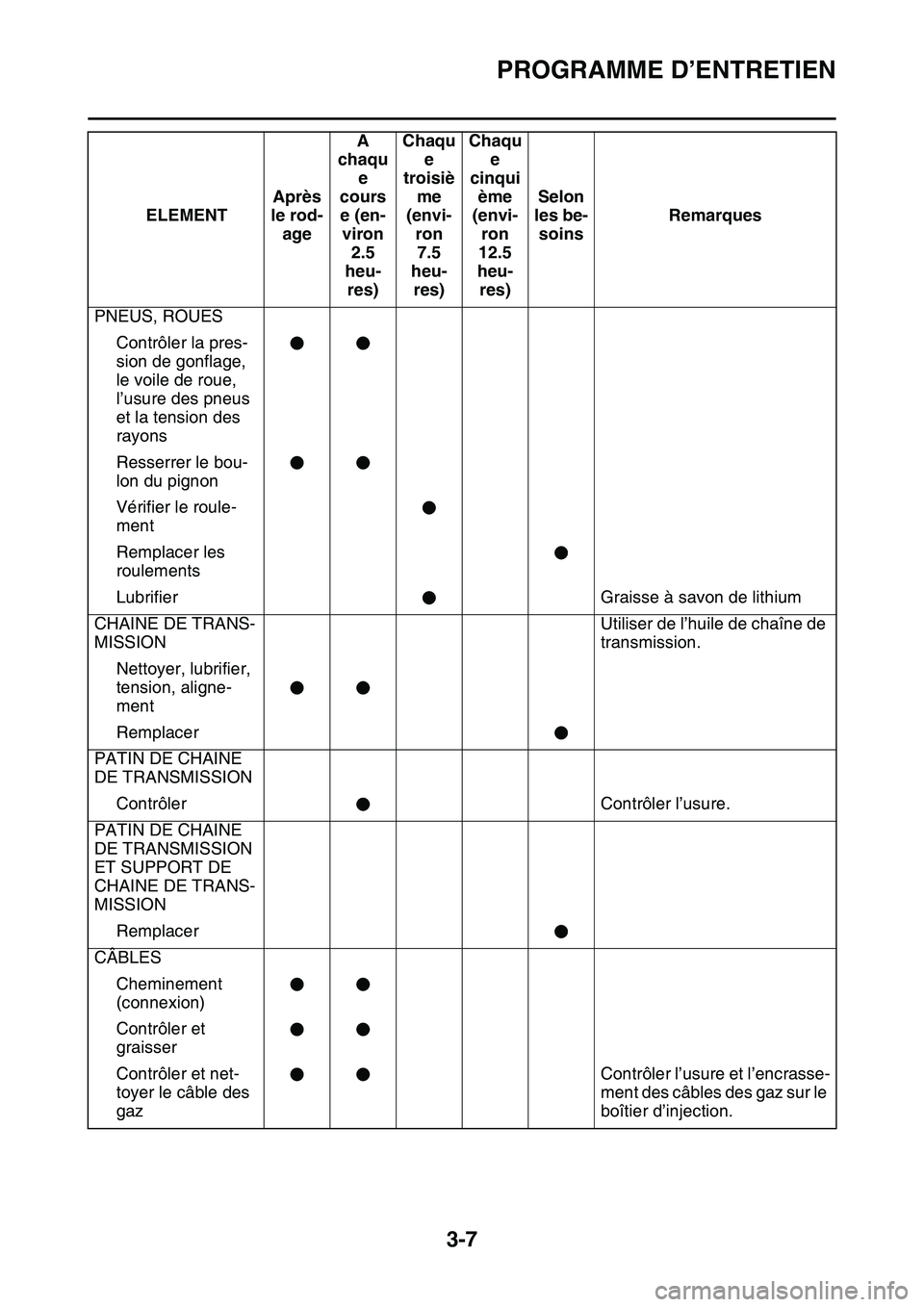

PROGRAMME D’ENTRETIEN
3-7
PNEUS, ROUES
Contrôler la pres-
sion de gonflage,
le voile de roue,
l’usure des pneus
et la tension des
rayons
Resserrer le bou-
lon du pignon
Vérifier le roule-
ment
Remplacer les
roulements
Lubrifier Graisse à savon de lithium
CHAINE DE TRANS-
MISSIONUtiliser de l’huile de chaîne de
transmission.
Nettoyer, lubrifier,
tension, aligne-
ment
Remplacer
PATIN DE CHAINE
DE TRANSMISSION
Contrôler Contrôler l’usure.
PATIN DE CHAINE
DE TRANSMISSION
ET SUPPORT DE
CHAINE DE TRANS-
MISSION
Remplacer
CÂBLES
Cheminement
(connexion)
Contrôler et
graisser
Contrôler et net-
toyer le câble des
gazContrôler l’usure et l’encrasse-
ment des câbles des gaz sur le
boîtier d’injection. ELEMENTAprès
le rod-
ageA
chaqu
e
cours
e (en-
viron
2.5
heu-
res)Chaqu
e
troisiè
me
(envi-
ron
7.5
heu-
res)Chaqu
e
cinqui
ème
(envi-
ron
12.5
heu-
res)Selon
les be-
soinsRemarques

ROUE ARRIERE
4-9

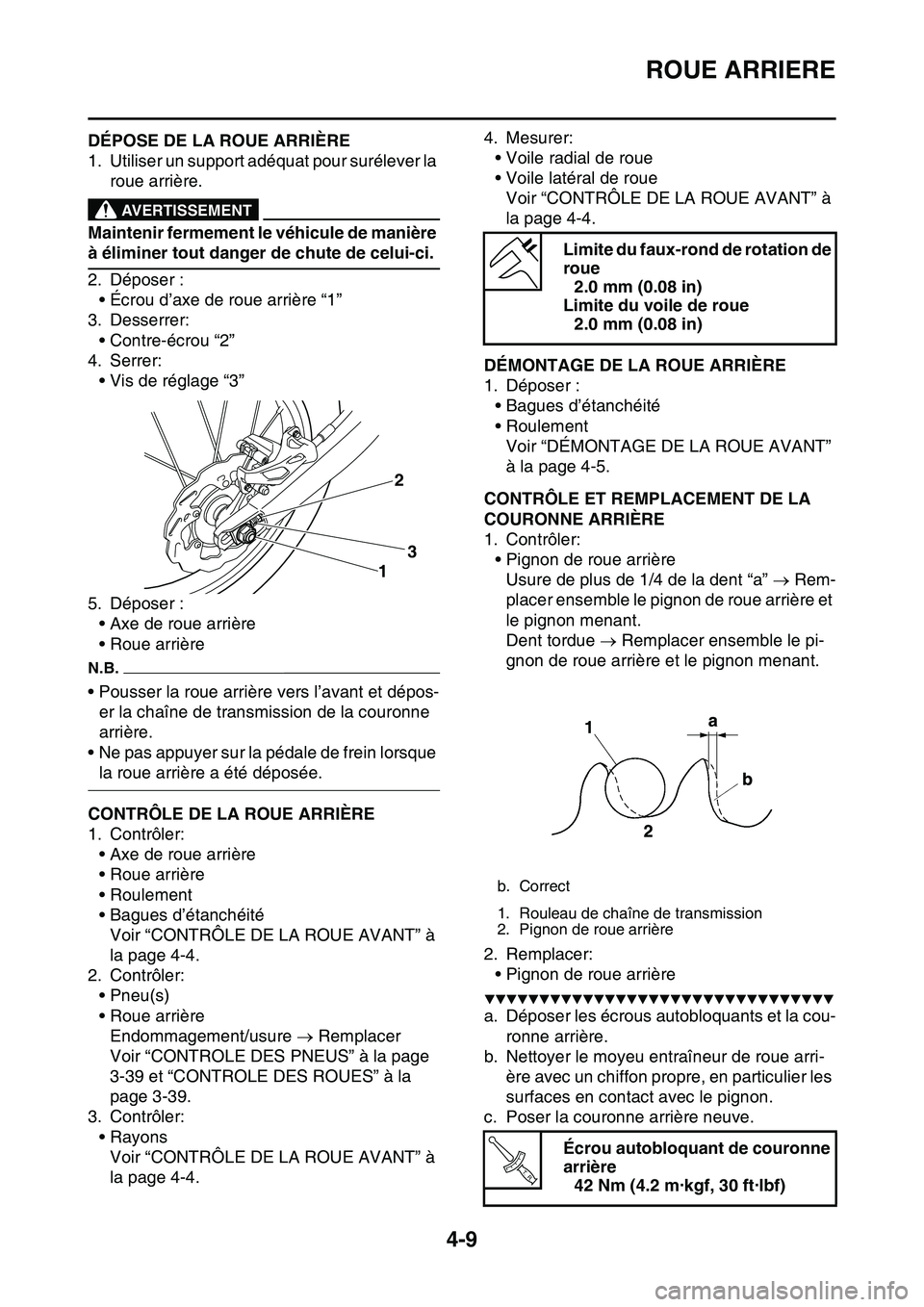

FAS1SL1129DÉPOSE DE LA ROUE ARRIÈRE
1. Utiliser un support adéquat pour surélever la
roue arrière.
EWA13120
AVERTISSEMENT
Maintenir fermement le véhicule de manière
à éliminer tout danger de chute de celui-ci.
2. Déposer :
• Écrou d’axe de roue arrière “1”
3. Desserrer:
• Contre-écrou “2”
4. Serrer:
• Vis de réglage “3”
5. Déposer :
• Axe de roue arrière
• Roue arrière
N.B.
• Pousser la roue arrière vers l’avant et dépos-
er la chaîne de transmission de la couronne
arrière.
• Ne pas appuyer sur la pédale de frein lorsque
la roue arrière a été déposée.
FAS1SL1130CONTRÔLE DE LA ROUE ARRIÈRE
1. Contrôler:
• Axe de roue arrière
• Roue arrière
• Roulement
• Bagues d’étanchéité
Voir “CONTRÔLE DE LA ROUE AVANT” à
la page 4-4.
2. Contrôler:
• Pneu(s)
• Roue arrière
Endommagement/usure  Remplacer
Voir “CONTROLE DES PNEUS” à la page
3-39 et “CONTROLE DES ROUES” à la
page 3-39.
3. Contrôler:
• Rayons
Voir “CONTRÔLE DE LA ROUE AVANT” à
la page 4-4.4. Mesurer:
• Voile radial de roue
• Voile latéral de roue
Voir “CONTRÔLE DE LA ROUE AVANT” à
la page 4-4.
FAS1SL1131DÉMONTAGE DE LA ROUE ARRIÈRE
1. Déposer :
• Bagues d’étanchéité
• Roulement
Voir “DÉMONTAGE DE LA ROUE AVANT”
à la page 4-5.
FAS1SL1132CONTRÔLE ET REMPLACEMENT DE LA
COURONNE ARRIÈRE
1. Contrôler:
• Pignon de roue arrière
Usure de plus de 1/4 de la dent “a”  Rem-
placer ensemble le pignon de roue arrière et
le pignon menant.
Dent tordue  Remplacer ensemble le pi-
gnon de roue arrière et le pignon menant.
2. Remplacer:
• Pignon de roue arrière
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer les écrous autobloquants et la cou-
ronne arrière.
b. Nettoyer le moyeu entraîneur de roue arri-
ère avec un chiffon propre, en particulier les
surfaces en contact avec le pignon.
c. Poser la couronne arrière neuve.
3
12
Limite du faux-rond de rotation de
roue
2.0 mm (0.08 in)
Limite du voile de roue
2.0 mm (0.08 in)
b. Correct
1. Rouleau de chaîne de transmission
2. Pignon de roue arrière
Écrou autobloquant de couronne
arrière
42 Nm (4.2 m·kgf, 30 ft·lbf)
T R..
