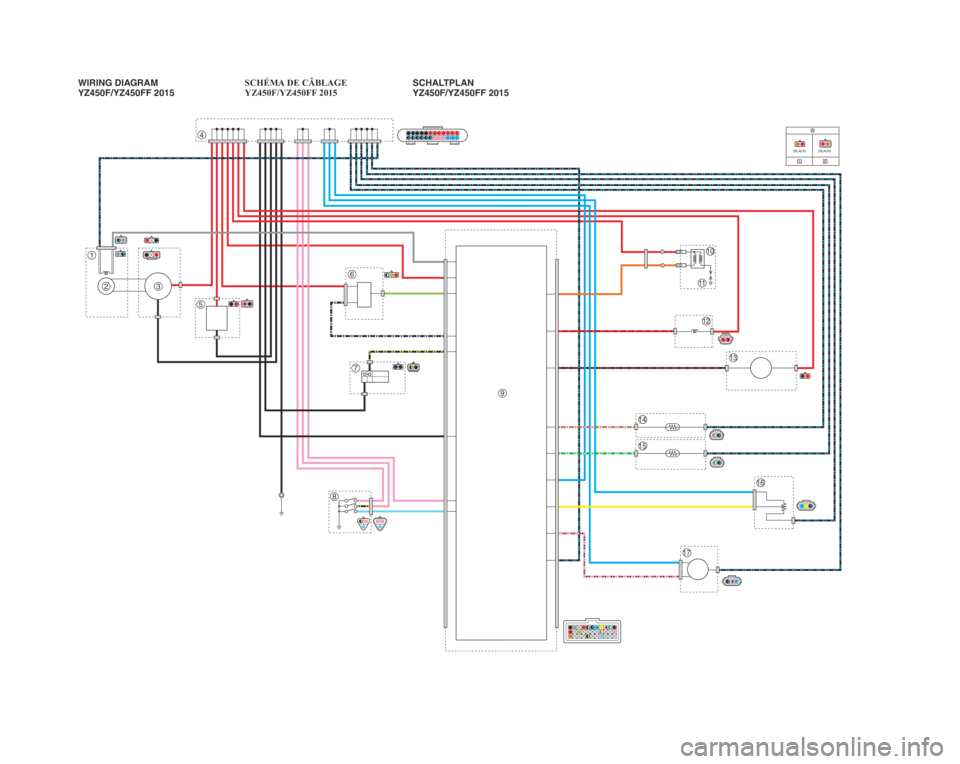

SCHALTPLAN
YZ450F/YZ450FF 2015
1. Kurbelwellensensor
2. Drehstromgenerator mit Dau-
ermagnet
3. Gleichrichter/Regler
4. Steckverbinder
5. Kondensator
6. Steckverbinder für den An-
schluss optionaler Geräte
7. Motorstoppschalter
8. Leerlaufschalter
9. Elektronisches Steuergerät
10. Zündspule
11. Zündkerze
12. Einspritzdüse
13. Kraftstoffpumpe
14. Ansauglufttemperaturfühler
15. Kühlflüssigkeits-Temper-
aturfühler
16. Drosselklappensensor
17. Ansaugluft-Druckgeber
GAS1SL5382FARB-CODIERUNG
BSchwarz
Gy Grau
LBlau
Lg Hellgrün
O Orange
PRosa
RRot
Sb Himmelblau
YGelb
B/L Schwarz/Blau
B/R Schwarz/Rot
B/W Schwarz/Weiß
B/Y Schwarz/Gelb
Br/W Braun/Weiß
G/W Grün/Weiß
P/B Rosa/Schwarz
R/B Rot/Schwarz
